时间继电器图形与文字符号
常见元件图形符号、文字符号一览表

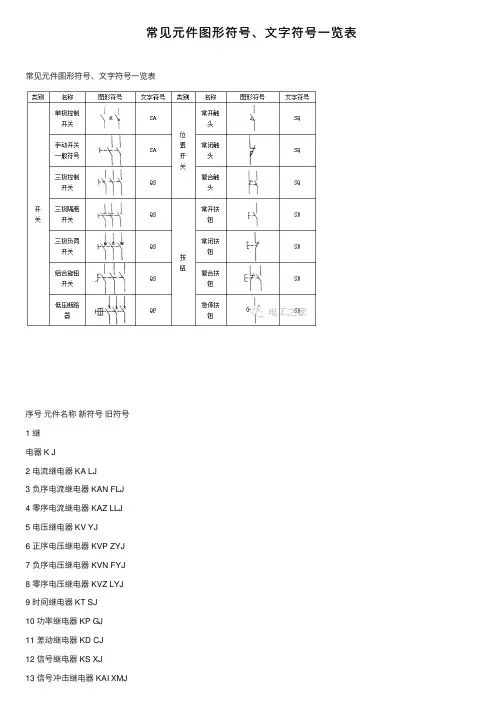

常见元件图形符号、⽂字符号⼀览表常见元件图形符号、⽂字符号⼀览表序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 ⽡斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压⼒监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出⼝继电器 KOU BCJ28 ⼿动合闸继电器 KCRM SHJ29 ⼿动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 ⾃动准同期装置 ASA ZZQ35 ⾃动重合闸装置 ARE ZCJ36 ⾃动励磁调节装置 AVR或AAVR ZTL37 备⽤电源⾃动投⼊装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 ⾃保持按扭 SBhs BA46 停⽌按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 ⾃动同期转换开关 2SASC DTK52 ⼿动同期转换开关 1SASC STK53 ⾃同期转换开关 SSA2 ZTK54 ⾃动开关 QA55 ⼑开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端⼦排 XT69 测试端⼦ XE70 连接⽚ XB LP71 蓄电池 GB XDC72 压⼒变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 ⽆功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感(电抗)线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电⼒变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器⼆次回路⼩母线97 同期电压⼩母线(待并) WST或WVB TQMa,TQMb98 同期电压⼩母线(运⾏) WOS`或WVBn TQM`a,TQM`b99 准同期合闸⼩母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源⼩母线 +WC,-WC +KM,-KM101 信号电源⼩母线 +WS,-WS +XM,-XM102 合闸电源⼩母线 +WON,-WON +HM,-HM103 事故信号⼩母线 WFA SYM104 零序电压⼩母线 WVBz105 ⼚⽤低压⼩母线 WVBU。
常用低压电器图形符号及文字符号
常用低压电器图形符号及文字符号Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998接触器线圈,常开常闭主触点,常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号:AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL 控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF 排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT 速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。
常用的低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
• 隔离开关图片
隔离开关(俗称“刀闸” ),即在分位置时,触头间有符合规定要求
的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的 电流及在规定时间内异常条件(例如短路)下的电流的开关设备。主要 功能:不带负荷分断和接通线路。
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用:
信号灯是指示有关照明,灯光信号,并对异常情况发出警报信号的灯。
信号灯的符号:
1)文字符号:HR(红色)HG(绿色)HY(黄 色)HB(蓝色)HW(白色)
2 )图形符号:
行程开关图片
行程开关作用:
将机械位移转换成电信号,使电动机运行状态发生改变,即按一定行程自动停车、 反转、变速或循环。
断路器符号:
1)文字符号:QF 2)图形符号:
单极
三极
接触器图片
接触器作用:
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器,适用于频繁操作、远距离控制强电电 路,并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号:
1)文字符号:KM 2)图形符号:
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
具有自动释放 的负荷开关
10、负荷开关
新文字符号QF
11、断路器
新文字符号FU
12、熔断器
KA
KA
时间继电器
继电器继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中,是最重要的控制元件之一。
继电器是具有隔离功能的自动开关元件,它实际上是用小电流去控制大电流运作的一种“自动开关”,是一种电控制器件。
它具有输入回路和输出回路之间的互动关系。
通常应用于自动化的控制电路中,故在电路中起着自动调节、安全保护、转换电路等作用。
继电器种类繁多,较常见的电磁继电器,固态继电器,热敏干簧继电器,磁簧继电器,光继电器,时间继电器等,本文着重介绍时间继电器。
继电器起自动开关的作用,在日常生活中,我们的饮水机,电水壶,微波炉等电器的自动开关就是由继电器控制,其原理是当输入量(如电压、电流、温度等)达到规定值时,继电器使被控制的输出电路导通或断开。
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
时间继电器的种类很多,有空气阻尼型、电动型和电子型等。
在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,它结构简单,但准确度较低。
当线圈通电(电压规格有ac380v、ac220v或dc220v、dc24v等)时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。
从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。
时间继电器
定子绕组串电阻减压启动控制
启动过程如下:合上空气开关QF,按下启动按钮SB1,接 触器KM1线圈通电,KM1主触头闭合,定子绕组串电阻减 压启动,同时时间继电器开始计时(计时时间的长短根据现 场负载大小及电动机功率等实际情况确定)。当时间继电器 计时时间到,触点动作,常开触点吸合,接触器KM2线圈得 电,KM2主触头闭合,同时KM2辅助常闭触头断开KM1线 圈回路,电动机工作在全压运行状态,串电阻减压启动过程 结束。
空气式;电子式;电动式。
图1.4.3 时间继电器
时间继电器电气图形及文字符号
空气式时间继电器
构成:电磁机构+触头+汽缸(活塞) 原理:利用空气阻尼的原理工作。 图1.6.3 a通电延时型、b断电延时型 主要参数: 延时类型及触点 吸引线圈电压, 延时范围 0.4~60S或0.4~180S 电气符号:图1.6.4 特点:价低、可靠、定时精度差
时间继电器
复习:
1.熔断器、热继电器、断路器的图形符号和作用分别是? 2.画出接触器的线圈和触点的符号,并简述其动作原理。 引入: 同学们,接下来我们将学习另外两种比较常用的继电器,时
间继电器和速度输入信号(线圈的通电或断电)开始,经过 一定时间的延迟后才输出信号(触点的闭合或断开)的继 电器。 用途:用于时间控制,又称定时器。 延时类型:通电延时型、断电延时型。 结构分类:空气式、电子式(数字式)、电动式等。
4-绕组
速度继电器的图形、文字符号
小结:
时间继电器从得到输入信号(线圈的通电或断电)开始,经 过一定时间的延迟后才输出信号(触点的闭合或断开),用 于时间控制,又称定时器。速度继电器是一种反映转速和转 向的继电器,用于电动机的反接制动控制线路。
正确识别时间继电器的图形符号

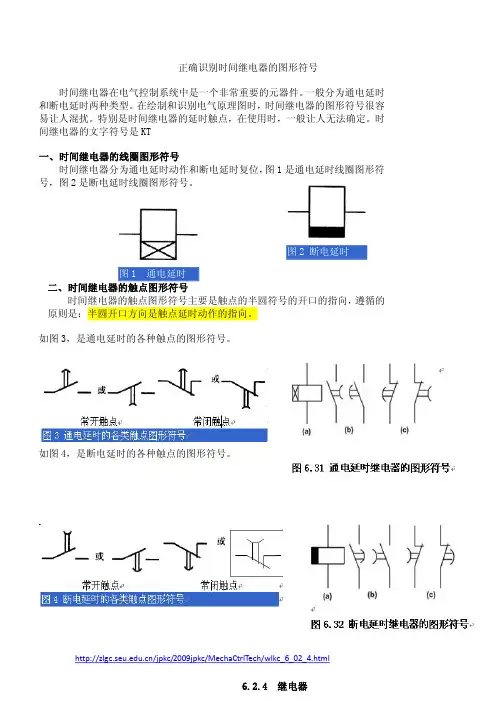

正确识别时间继电器的图形符号时间继电器在电气控制系统中是一个非常重要的元器件。
一般分为通电延时和断电延时两种类型。
在绘制和识别电气原理图时,时间继电器的图形符号很容易让人混扰。
特别是时间继电器的延时触点,在使用时,一般让人无法确定。
时间继电器的文字符号是KT一、时间继电器的线圈图形符号时间继电器分为通电延时动作和断电延时复位, 图1是通电延时线圈图形符号,图2是断电延时线圈图形符号。
1 通电延时二、时间继电器的触点图形符号 时间继电器的触点图形符号主要是触点的半圆符号的开口的指向, 遵循的原则是:半圆开口方向是触点延时动作的指向。
如图3,是通电延时的各种触点的图形符号。
如图4,是断电延时的各种触点的图形符号。
图2 断电延时/jpkc/2009jpkc/MechaCtrlTech/wlkc_6_02_4.html6.2.4 继电器在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最基本的自动控制,但对 于稍复杂的情况就无能为力。
在极大多数的机电控制系统中,需要根据系统的各种状态或参 数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控 制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类 电器元件就称为继电器。
继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开 合状态的电器元件。
一般来说,继电器由承受机构、中间机构和执行机构三部分组成。
承受 机构反映继电器的输入量,并传递给中间机构,与预定的量(整定量)进行比较,当达到整 定量时(过量或欠量),中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控 制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递 作用,其触点容量较小。
所以,通常接在控制电路中用于反映控制信号,而不能像接触器那 样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号【1】1.15.1电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类,每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用,每个单字母符号表示一个电器大类,如表1-4所示。
如C表示电容器类,R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成,第一个字母表示电器的大类,第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类,GB表示蓄电池,S表示控制电路开关,SB表示按钮,SP表示压力传感器(继电器)。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同,其文字符号也不同,例如照明灯的文字符号为EL,信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征,由1~3位英文名称缩写的大写字母表示,例如辅助文字符号BW(Backward的缩写)表示向后,P(Pressure的缩写)表示压力。
辅助文字符号可以和单字母符号组合成双字母符号,例如单字母符号K(表示继电器接触器大类)和辅助文字符号AC(交流)组合成双字母符号KA,表示交流继电器;单字母符号M(表示电动机大类)和辅助文字符号SYN(同步)组合成双字母符号MS,表示同步电动机。
辅助文字符号可以单独使用,例如图1-29中的RD表示信号灯为红色。
1.15.2电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》,也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号,表示产品特征。
通常用比较简单的电器作为一般符号。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号宇文皓月1.15.1电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个尺度都是根据IEC国际尺度而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类,每个大类用一个大写字母暗示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采取,每个单字母符号暗示一个电器大类,如表1-4所示。
如C暗示电容器类,R暗示电阻器类等。
双字母符号由一个暗示种类的单字母符号和另一个字母组成,第一个字母暗示电器的大类,第二个字母暗示对某电器大类的进一步划分。
例如G暗示电源大类,GB暗示蓄电池,S暗示控制电路开关,SB暗示按钮,SP暗示压力传感器(继电器)。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能分歧,其文字符号也分歧,例如照明灯的文字符号为EL,信号灯的文字符号为HL。
辅助文字符号暗示电气设备、装置和元件的功能、状态和特征,由1~3位英文名称缩写的大写字母暗示,例如辅助文字符号BW (Backward的缩写)暗示向后,P(Pressure的缩写)暗示压力。
辅助文字符号可以和单字母符号组合成双字母符号,例如单字母符号K(暗示继电器接触器大类)和辅助文字符号AC(交流)组合成双字母符号KA,暗示交流继电器;单字母符号M(暗示电动机大类)和辅助文字符号SYN(同步)组合成双字母符号MS,暗示同步电动机。
辅助文字符号可以单独使用,例如图1-29中的RD暗示信号灯为红色。
1.15.2电器的图形符号电器的图形符号目前执行国家尺度GB4728—85《电气图用图形符号》,也是根据IEC国际尺度制定的。
该尺度给出了大量的经常使用电器图形符号,暗示产品特征。
通经常使用比较简单的电器作为一般符号。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号之巴公井开创作电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》.这两个标准都是根据IEC国际标准而制定的.在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个年夜类, 每个年夜类用一个年夜写字母暗示.文字符号分为基本文字符号和辅助文字符号.基本文字符号分为单字母符号和双字母符号两种.单字母符号应优先采纳, 每个单字母符号暗示一个电器年夜类, 如表1-4所示.如C暗示电容器类, R暗示电阻器类等.双字母符号由一个暗示种类的单字母符号和另一个字母组成, 第一个字母暗示电器的年夜类, 第二个字母暗示对某电器年夜类的进一步划分.例如G暗示电源年夜类, GB暗示蓄电池, S暗示控制电路开关, SB暗示按钮, SP暗示压力传感器(继电器).文字符号用于标明电器的名称、功能、状态和特征.同一电器如果功能分歧, 其文字符号也分歧, 例如照明灯的文字符号为EL, 信号灯的文字符号为HL.辅助文字符号暗示电气设备、装置和元件的功能、状态和特征, 由1~3位英文名称缩写的年夜写字母暗示, 例如辅助文字符号BW(Backward的缩写)暗示向后, P(Pressure的缩写)暗示压力.辅助文字符号可以和单字母符号组合成双字母符号, 例如单字母符号K(暗示继电器接触器年夜类)和辅助文字符号AC(交流)组合成双字母符号KA, 暗示交流继电器;单字母符号M(暗示电念头年夜类)和辅助文字符号SYN(同步)组合成双字母符号MS, 暗示同步电念头.辅助文字符号可以独自使用, 例如图1-29中的RD暗示信号灯为红色.电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》, 也是根据IEC国际标准制定的.该标准给出了年夜量的经常使用电器图形符号, 暗示产物特征.通经常使用比力简单的电器作为一般符号.对一些组合电器, 不用考虑其内部细节时可用方框符号暗示, 如表1-4中的整流器、逆变器、滤波器等.国家标准GB4728—85的一个显著特点就是图形符号可以根据需要进行组合, 在该标准中除提供了年夜量的一般符号之外, 还提供了年夜量的限定符号和符号要素, 限定符号和符号要素不能独自使用, 它相当于一般符号的配件.将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号, 例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的, 如图1-32所示.图1-32 断路器图形符号的组成表1-4 经常使用电器分类及图形符号、文字符号举例FVHAHA优选形一蜂鸣器欠电流继电器过电流继电器欠电流继电器过电流继电器续表续表续表经常使用高压电器符号一、F:呵护类器件1、 FU:熔断器二、Q:开关器件1、QS:刀开关2、QF:断路器三、K:接触器、继电器一)、KM:接触器二)、继电器1、电磁继电器1)、KA:中间继电器2)、KI:过电流继电器3)、KV:电压继电器2、KT:时间继电器3、FR:热过载继电器四、T:变压器1、TA:互感器2、TC:电力变压器3、自耦变压器五、S:控制回路中的开关器件1、SA:转换开关2、SB:按钮3、扭子开关4、SQ:行程开关5、SP:压力开关6、ST:温度开关7、SL:液位开关六、H:指示器件1、HA:蜂鸣器2、HL:指示灯●EL:信号灯, 图形符号与HL相同.七、R:电阻器1、RP电位器▲X:端子▲M:三相鼠笼式异步电念头。
常用低压电器图形符号及文字符号
接触器线圈,常开常闭主触点,常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号:AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最基本的自动控制,但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中,需要根据系统的各种状态或参数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说,继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量,并传递给中间机构,与预定的量(整定量)进行比较,当达到整定量时(过量或欠量),中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作用,其触点容量较小。
所以,通常接在控制电路中用于反映控制信号,而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多,按它反映信号的种类可分为电流、电压、速度、压力、温度等;按动作原理分为电磁式、感应式、电动式和电子式;按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分,它们的重要结构和工作原理与接触器基本相同,它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号,输出信号为触点的动作。
它本质上是电压继电器,但还具有触头多(多至六对或更多)、触头能承受的电流较大(额定电流5A~10A)、动作灵敏(动作时间小于0.05s)等特点。
中间继电器的图形符号如图6.28所示,其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
低压电器图形符号及文字符号大全
低压电器图形符号及文字符号大全接触器线圈、常开常闭主触点和常开常闭辅助触点是电磁式继电器的基本组成部分。
它们在电路中起到开关的作用。
电磁式继电器的图形符号是一个矩形,内部有一个斜线和一个三角形。
斜线表示电磁铁,三角形表示机械触点。
时间继电器的图形符号是一个矩形,内部有一个钟表和一个三角形。
钟表表示时间延迟,三角形表示机械触点。
热继电器的图形符号是一个矩形,内部有一个波浪线和一个三角形。
波浪线表示热量,三角形表示机械触点。
速度继电器的图形符号是一个矩形,内部有一个箭头和一个三角形。
箭头表示速度,三角形表示机械触点。
按钮的图形符号是一个圆形,内部有一个加号或减号。
加号表示开关,减号表示断开。
行程开关的图形符号是一个矩形,内部有一个斜线和一个弯曲的线。
斜线表示运动方向,弯曲的线表示机械触点。
接近开关的图形符号是一个矩形,内部有一个箭头和一个圆形。
箭头表示探测方向,圆形表示机械触点。
刀开关的图形符号是一个矩形,内部有一个竖线和一个斜线。
竖线表示通电,斜线表示断电。
低压断路器的图形符号是一个矩形,内部有一个斜线和一个弯曲的线。
斜线表示断电,弯曲的线表示机械触点。
熔断器的图形符号是一个矩形,内部有一个波浪线和一个弯曲的线。
波浪线表示热量,弯曲的线表示机械触点。
电路图常用符号包括AC交流电、DC直流电、FU熔断器、G发电机、M电动机、HG绿灯、HR红灯、HW白灯、KP光字牌、K继电器、KA(NZ)电流继电器(负序零序)、KD差动继电器、KF闪光继电器、KH热继电器、KM中间继电器、KOF 出口中间继电器、KS信号继电器、KT时间继电器、KV(NZ)电压继电器(负序零序)、KR干簧继电器、KI阻抗继电器、KW(NZ)功率方向继电器(负序零序)、KM接触器、KA瞬时继电器、瞬时有或无继电器、交流继电器、KV电压继电器、L线路、QF断路器、QS隔离开关、T变压器、TA电流互感器、TV电压互感器、W直流母线、YC合闸线圈、YT跳闸线圈、PQS有功无功视在功率、EUI电动势电压电流、SE实验按钮、SR复归按钮、f频率等。
常用低压电器图形符号及文字符号
接触器线圈,常开常闭主触点,常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号:AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH 时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B 压力变换器BP 温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
什么是继电器-继电器的分类与符号
什么是继电器?继电器的分类与符号继电器主要用于掌握与爱护电路作信号转换用。
它具有输入电路(又称感应元件)和输出电路(又称执行元件)。
当感应元件中的输入量(如电流、电压、温度、压力等)变化到某肯定值时继电器动作,执行元件便接通和断开掌握回路。
继电器是一种传递信号的电器,用来接通和分断掌握电路。
继电器的输入信号可以是电压、电流等电气量,也可以是温度、速度、光、油压等非电气量,而输出则都是触头动作。
继电器的动作快速,反应灵敏,是自动化基本元件之一。
继电器的种类和形式许多,按其动作原理可分为电磁继电器、热力继电器、速度继电器及压力继电器等。
掌握继电器种类繁多,常用的有电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、压力、计数、频率、速度继电器等等,下面对常常使用的几种继电器做一简洁介绍。
一、电压、电流继电器依据输入(线圈)电流大小而动作的继电器称为电流继电器。
按用途还可以分为过电流继电器和欠电流继电器。
过电流继电器的任务是当电路发生短路及过流时马上将电路切断,因此过电流继电器线圈中通过的电流小于整定电流时,继电器不动作,只有超过整定电流时,继电器才动作。
过电流继电器动作电流整定范围:沟通过流继电器为(110%~350%)IN,直流过流继电器为(70%~300%)IN。
欠电流继电器的任务是当电路电流过低时马上将电路切断,因此欠电流继电器线圈中通过的电流大于或等于整定电流时,继电器吸合,只有电流低于整定电流时,继电器才释放。
欠电流继电器动作电流整定范围:吸合电流为(30%~50%)IN,释放电流为(10%~20%)IN。
欠电流继电器一般是自动复位的。
与此类似,电压继电器是依据输入电压大小而动作的继电器。
过电压继电器动作电压整定范围为(105%~120%)UN。
欠电压继电器吸合电压调整范围为(30%~50%)UN,释放电压调整范围为(7%~20%)UN。
电磁式继电器在电路中图形和文字符号如图1所示。
各种继电器图形符号及其作用、特点分解
6.2.4 继电器在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最根本的自动控制,但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中,需要根据系统的各种状态或参数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说,继电器由承受机构、中间机构和执行机构三局部组成。
承受机构反映继电器的输入量,并传递给中间机构,与预定的量〔整定量〕进行比较,当到达整定量时〔过量或欠量〕,中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作用,其触点容量较小。
所以,通常接在控制电路中用于反映控制信号,而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多,按它反映信号的种类可分为电流、电压、速度、压力、温度等;按动作原理分为电磁式、感应式、电动式和电子式;按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分,它们的重要结构和工作原理与接触器根本相同,它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号,输出信号为触点的动作。
它本质上是电压继电器,但还具有触头多〔多至六对或更多〕、触头能承受的电流较大〔额定电流5A~10A〕、动作灵敏〔动作时间小于0.05s〕等特点。
中间继电器的图形符号如图6.28所示,其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
