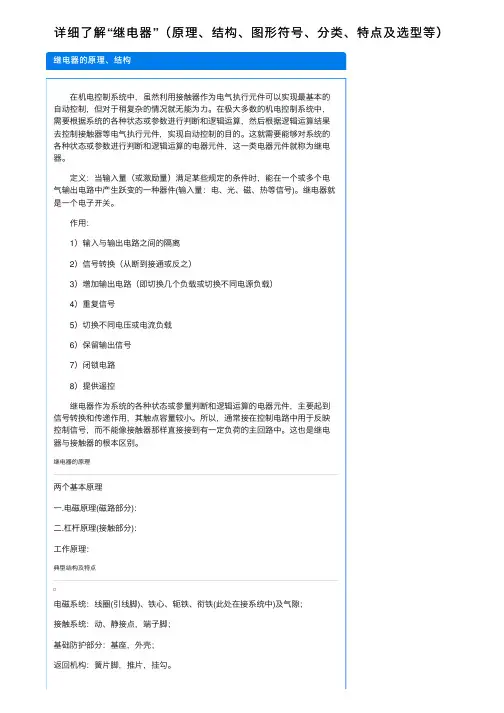

详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。
定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。
所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。
继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。
标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
常用低压电器图形符号及文字符号
接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
电气元件符号
电气元件符号（看图必须了解）气元件符号-常用电气图形符号序号元件名称新符号旧符号1继电器KJ2电流继电器KALJ3负序电流继电器KANFLJ4零序电流继电器KAZLLJ5电压继电器KVYJ12信号继电器KSXJ13信号冲击继电器KAIXMJ14继电器这种符号表示接地，也就是那一端的电势是0一般电池的负极标为电势的0点，所以电子线路中电势为0表示直接与负极相连电路图纸上的R,S,T分别代表什么意思，是多少V电压三相五线的表示方法R（L1、A），S(L2、B)，T(L3、B)，N零线，E接地。
三相五线包括三相电的三个相线（A、B、C线）、中性线（N）称工作零线；以及地线（PE）也称作保护零线，在电气装置的接地系统中三相五线制称为TN-S系统，地线只在供电变压器侧和中性线接到一起并且做重复接地，之后在全系统内N线和PE线是分开的。
保护零线还必须在配电系统中间处和末端处做重复接地，重复接地电阻小于10欧姆。
注意：中性线（N电流。
在单相供电系统中作为电路的回路，称为零线，压）均为220V三相五线制标准导线颜色为：A相黄色，BTM为变压器，其它电器、设备，代表电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR插头插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM气动执行器YPA,YA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM 辅助文名称字符号A电流A模拟ACA交流自动AUTACC加速ADDADJAUXASYBBRKBK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时（延迟）D差动D数字D降DC直流DEC减E接地EM紧急F快速FBFWGN绿H高ININCIND感应L左L限制L低LA闭锁M主M中M中间线MMAN手动N中性线OFF断开ON接通（闭合）OUT输出P压力PPEPENPURR右R反RD红色RRST复位RES备用RUN运转S信号ST启动SSET置位、定位SAT饱和STE步进STP停止SYN同步T温度T时间TEVVVWH......电路图中T形表示什么？电路图中倒T形表示“接地”，是电路中的0电位参考点，一般接电源的负极。
低压电器图形符号及文字符号大全
接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM-----精心整理，希望对您有所帮助!。
各种继电器图形符号及其作用、特点分解
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
44种 电气符号
44种电气符号
电气符号包括但不限于以下44种：
1.基本文字符号：C（电容器）、EH（发热器件）、EL（照明电）、EV（空气调节器）、FA（带瞬时动作的限流保护器件）、FU（熔断器）、FV（限压保护器件）、GS（同步发电机）、GA（异步发电机）、FR（带延时动作的限流保护器件）、GB（蓄电池）、HA（报警器）、HL（指示灯）。
2.辅助文字符号：A（电流、模拟）、AC（交流）、AUT（自动）、ACC（加速）、ADD（附加）、ADJ （可调）、AUX（辅助）、ASY（异步）。
3.常用电气元件图形符号：电流继电器KJ2、电压继电器KV、时间继电器KT、功率继电器KP、差动继电器KD、信号继电器KS、信号冲击继电器KAI、热继电器KR、阻抗继电器KI、温度继电器KTP、瓦斯继电器KG、合闸继电器KCR或KON、跳闸继电器KTR等。
各种继电器图形符号与作用、特点之欧阳引擎创编
6.2.4 继电器欧阳引擎（2021.01.01）在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
各种继电器图形符号与作用、特点之欧阳计创编
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

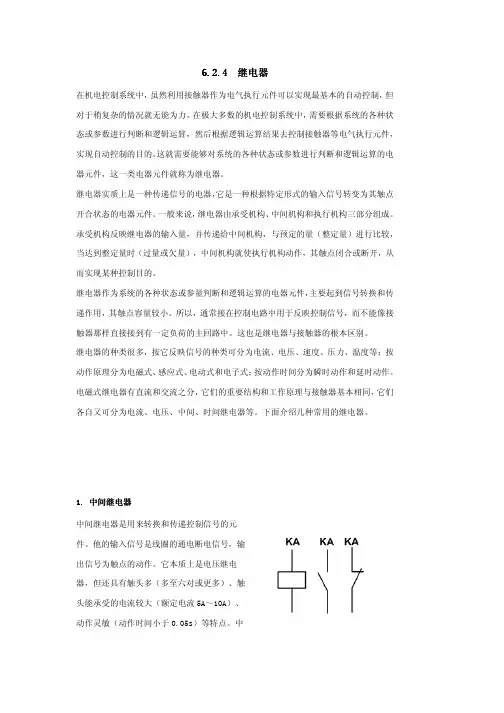

6.2.46.2.4 继电器继电器在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最基本的自动控制,但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中,需要根据系统的各种状态或参数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说,继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量,并传递给中间机构,与预定的量(整定量进行比较,当达到整定量时(过量或欠量,中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作用,其触点容量较小。
所以,通常接在控制电路中用于反映控制信号,而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多,按它反映信号的种类可分为电流、电压、速度、压力、温度等;按动作原理分为电磁式、感应式、电动式和电子式;按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分,它们的重要结构和工作原理与接触器基本相同,它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 1. 中间继电器中间继电器中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号,输出信号为触点的动作。
它本质上是电压继电器,但还具有触头多(多至六对或更多、触头能承受的电流较大(额定电流5A~10A、动作灵敏(动作时间小于0.05s等特点。
中间继电器的图形符号如图6.28所示,其文字符号用KA 表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
图6.28 6.28 中间继电器的图形符号中间继电器的图形符号中间继电器的图形符号 2. 2. 电压继电器电压继电器电压继电器是根据电压信号工作的,根据线圈电压的大小来决定触点动作。
电压继电器的线圈的匝数多而线径细,使用时其线圈与负载并联。
按线圈电压的种类可分为交流电压继电器和直流电压继电器;按动作电压的大小又可分为过电压继电器和欠电压继电器。
对于过电压继电器,当线圈电压为额定值时,衔铁不产生吸合动作。
只有当线圈电压高出额定电压某一值时衔铁才产生吸合动作,所以称为过电压继电器。
交流过电压继电器在电路中起过压保护作用。
而直流电路中一般不会出现波动较大的过电压现象,因此,在产品中没有直流过电压继电器。
对于欠电压继电器,当线圈电压达到或大于线圈额定值时,衔铁吸合动作。
当线圈电压低于线圈额定电压时衔铁立即释放,所以称为欠电压继电器。
欠电压继电器有交流欠电压继电器和直流欠电压继电器之分,在电路中起欠压保护作用。
电压继电器的图形符号如图6.29所示,其文字符号用KV 表示。
图中左边线圈符号为过电压线圈符号,右边线圈符号为欠电压线圈符号。
3. 3. 电流继电器电流继电器电流继电器电流继电器是根据电流信号工作的,根据线圈电流的大小来决定触点动作。
电流继电器的线圈的匝数少而线径粗,使用时其线圈与负载串联。
按线圈电流的种类可分为交流电流继电器和直流电流继电器;按动作电流的大小又可分为过电流继电器和欠电流继电对于过电流继电器,工作时负载电流流过线圈,一般选取线圈额定电流(整定电流等于最大负载电流。
当负载电流不超过整定值时,衔铁不产生吸合动作。
当负载电流高出整定电流时衔铁产生吸合动作,所以称为过电流继电器。
过电流继电器在电路中起过流保护作用特别是对于冲击性过流具有很好的保护效果。
对于欠电流继电器,当线圈电流达到或大于动作电流值时,衔铁吸合动作。
当线圈电流低于动作电流值时衔铁立即释放,所以称为欠电流继电器。
正常工作时,由于负载电流大于线圈动作电流,衔铁处于吸合状态。
当电路的负载电流降至线圈释放电流值以下时,衔铁释放。
欠电流继电器在电路中起欠电流保护作用。
在交流电路中需要欠电流保护的情况比较少见,所以产品中没有交流欠电流继电器。
而在某些直流电路中,欠电流会产生严重的不良后果,如运行中的直流他励电机的励磁电流,因此有直流欠电流继电器。
电流继电器的图形符号如图6.30所示,其文字符号用KA 表示。
图中左边线圈符号为过电流线圈符号,右边线圈符号为欠电流线圈符号。
图6.29 6.29 电压继电器的图形符号电压继电器的图形符号电压继电器的图形符号图6.30 6.30 电流继电器的图形符号电流继电器的图形符号电流继电器的图形符号 4. 4. 时间继电器时间继电器时间继电器时间继电器是一种从得到输入信号(线圈的通电或断电开始,经过一个预先设定的时延后才输出信号(触点的闭合或断开的继电器。
根据延时方式的不同,可分为通电延时继电器和断电延时继电器。
通电延时继电器接受输入信号后,延迟一定的时间输出信号才发生变化。
而当输入信号消失后,输出信后瞬时复位。
通电延时继电器的图形符号如图6.31所示,其文字符号用KT 表示。
断电延时继电器接受输入信号后,瞬时产生输出信号。
而当输入信号消失后,延迟一定的时间输出信号才复位。
断电延时继电器的图形符号如图6.32所示,其文字符号用KT图6.31 6.31 通电延时继电器的图形符号通电延时继电器的图形符号通电延时继电器的图形符号图6.32 6.32 断电延时继电器的图形符号断电延时继电器的图形符号断电延时继电器的图形符号时间继电器按工作原理分为电磁式、电动式、空气阻尼式和电子式等。
电磁式、电动式、空气阻尼式是传统的时间继电器,在早期的机电系统中普遍采用,但其存在着定时精度低、故障率高等问题。
电子式时间继电器是新型的时间继电器,发展非常迅速。
由于电子技术的飞速发展,使得电子式时间继电器的制造成本与传统的时间继电器相当,但其性能大大提高,功能不断扩展,所以是现在和将来时间继电器的主流。
6.3 6.3 电子式低压电器和智能电器电子式低压电器和智能电器电子式低压电器和智能电器6.3.16.3.1 接近开关接近开关随着电子技术的发展,出现了非接触式的行程开关,即接近开关。
接近开关又称为无触点行程开关。
当某种物体与之感应头接近到一定距离时就发出动作信号,它不像机械行程开关那样需要施加机械力,而是通过其感应头与被测物体间介质能量的变化来获取信号。
接近开关的应用已远超出一般行程控制和限位保护的范畴,例如用于高速记数、测速、液面控制,检测金属体的存在、零件尺寸以及无触点按钮等。
即便用于一般行程控制,其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。
接近开关的图形符号如图6.33所示,文字符号为SQ。
接近开关按工作原理可以分为高频振荡型、电容型、霍尔型等几种类型。
高频振荡型接近开关是以金属感应为原理,主要由高频振荡器、集成电路或晶体管放大电路和输出电路三部分组成,停振型接近开关原理框图如图6.34所示。
其基本工作原理是,振荡器的线圈在开关的作用表面产生了一个交变磁场,当被检测金属体接近此作用表面时,在被检测金属体中将产生涡流,由于涡流的去磁作用使感应头的等效参数发生变化,由此改变振荡回路的谐振阻抗和谐振频率,使振荡停止。
振荡器的振荡和停振这两个信号,经整形放大后转换成开关信号输出。
图6.34 6.34 停振型接近开关原理框图停振型接近开关原理框图停振型接近开关原理框图电容型接近开关主要有电容式振荡器及电子电路组成。
它的电容位于传感器表面,当物体接近时,因改变了其耦合电容值,从而产生振荡和停振使输出信号发生跳变。
霍耳型接近开关由霍耳元件组成,是将磁信号转换为电信号输出,内部的磁敏元件仅对垂直于传感器端面磁场敏感,当磁极S 正对接近开关时,接近开关的输出产生正跳变,输出为高电平。
若磁极N 正对接近开关,输出产生负跳变,输出为低电平。
接近开关的工作电压有交流和直流两种,输出形式有两线,三线和四线三种;输出类型有NPN、PNP 和推挽型三种;外形有方型、圆型、槽型和分离型等多种。
接近开关的主要参数有动作行程、工作电压、动作频率、响应时间、输出形式以及触点容量等。
6.3.26.3.2 光电开关光电开关光电开关是利用光电感应原理实现开关动作的电器元件,是接近开关的又一种形式,它除克服了接触式行程开关存在的诸多不足外,还克服了接近开关的作用距离短、不能直接检测非金属材料等缺点。
它具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗电磁干扰能力强等优点。
还可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。
目前,光电开关已被用作物位检测、液位检测、产品计数、尺寸判别、速度检测、定长控制、孔洞识别、信号延时、自动门控、色标检出以及安全防护等诸多领域。
光电开关按检测方式可分为对射式、反射式和镜面反射式三种类型。
反射式光电开关的工作原理如图6.35所示。
图6.35 6.35 反射式光电开关工作原理图反射式光电开关工作原理图反射式光电开关工作原理图6.3.36.3.3 电子时间继电器电子时间继电器电子时间继电器可分为晶体管式时间继电器和数字式时间继电器。
1. 1. 晶体管式时间继电器晶体管式时间继电器晶体管式时间继电器晶体管式时间继电器除执行继电器外,均由电子元件组成,无机械运动部件,具有延时范围宽、控制功率小、体积小、经久耐用的优点,正日益得到广泛的应用。
其原理框图如图6.36所示。
图6.36 6.36 晶体管式时间继电器原理框图晶体管式时间继电器原理框图晶体管式时间继电器原理框图晶体管时间继电器分为通电延时型、断电延时型和带瞬动触点的通电延时型。
它们均是利用电容对电压变化的阻尼作用作为延时的基础,即时间继电器工作时首先通过电阻对电容充电,待电容上电压值达到预定值时,驱动电路使执行继电器接通实现延时输出,同时自锁并放掉电容上的电荷,为下次工作做好准备。
2. 2. 数字式时间继电器数字式时间继电器数字式时间继电器与晶体管式时间继电器相比,数字式时间继电器的延时范围可成倍增加,定时精度可提高两个数量级以上,控制功率和体积更小,适用于各种需要精确延时的场合以及各种自动化控制电路中。
这类时间继电器功能特别强,有通电延时、断电延时、定时吸合、循环延时4种延时形式,十几种延时范围供用户选择,以及数字显示,这是晶体管时间继电器所无法比拟的。
其原理框图如图6.37所示。
图6.37 6.37 数字式时间继电器原理框图数字式时间继电器原理框图数字式时间继电器原理框图6.3.4 6.3.4 固态继电器固态继电器固态继电器固体(态继电器(简称SSR是采用固体半导体元件组装而成的一种新颖的无触点开关。
