芯片485通信
485芯片引脚定义
485芯片引脚定义485通信是一种广泛应用于工业自动化领域的串行通信协议。
它使用差分信号进行通信，具有抗干扰能力强、传输距离远、网络规模大等优点。
485通信协议的实现离不开485芯片，而485芯片的引脚定义是实现485通信的基础。
一、485芯片的基本概念485芯片是一种用于实现485通信协议的集成电路芯片。
它通常包括收发器、线路驱动器、电压调节器等功能模块。
通过485芯片的内部电路，实现了串行端口与差分信号之间的转换，从而实现了485通信协议的实现。
二、485芯片的引脚定义485芯片的引脚定义是实现485通信的基础。
下面，我们来详细了解一下485芯片的引脚定义。
1、VCC：芯片的电源引脚，一般为5V或3.3V。
2、GND：芯片的接地引脚。
3、A、B：差分信号的传输引脚。
A为正极，B为负极。
在485通信中，A和B之间的电压差决定了数据的传输状态。
4、RE/DE：芯片的控制引脚，用于控制芯片的收发状态。
当RE/DE 为高电平时，芯片处于接收状态；当RE/DE为低电平时，芯片处于发送状态。
5、RO：芯片的接收引脚，用于接收差分信号。
6、DI：芯片的发送引脚，用于发送差分信号。
7、RS：芯片的复位引脚，用于复位芯片。
三、485芯片的使用方法在使用485芯片时，需要按照以下步骤进行：1、将VCC和GND引脚连接至芯片的电源和接地。
2、将A和B引脚连接至差分信号的传输线路。
3、根据需要，将RE/DE引脚连接至控制电路，用于控制芯片的收发状态。
4、将RO引脚连接至接收电路，用于接收差分信号。
5、将DI引脚连接至发送电路，用于发送差分信号。
6、根据需要，将RS引脚连接至复位电路，用于复位芯片。
四、485芯片的应用领域485芯片广泛应用于工业自动化领域。
例如，工业控制系统、智能家居系统、安防系统等都需要使用485通信协议实现设备之间的数据传输。
而485芯片作为实现485通信协议的核心部件，具有抗干扰能力强、传输距离远、网络规模大等优点，因此被广泛应用于这些领域。
485 芯片
485 芯片485芯片是一种用于嵌入式系统的通信和控制芯片，具有高性能、低功耗、可靠性高等特点。
下面将对485芯片的特点、应用领域和工作原理进行详细的介绍。
485芯片的特点：1. 高性能：485芯片具有高速的数据传输能力，传输速度可达到10Mbps，支持同时接入多个设备进行通信。
2. 低功耗：485芯片采用低功耗的设计，可以在工作状态下仅消耗数毫瓦的功率。
3. 可靠性高：485芯片采用差分信号传输模式，具有很强的抗干扰能力，可以在恶劣的环境下稳定工作。
4. 节约成本：由于485芯片支持多个设备同时接入，可以减少系统中所需的通信线路，降低成本。
5. 简化系统设计：485芯片具备自动流控和自动方向控制功能，可以减少外围电路的设计难度，简化系统设计。
485芯片的应用领域：1. 工业自动化：485芯片常用于工业控制系统中，如PLC、传感器、仪表、计量设备等的通信和控制。
2. 智能家居：485芯片可以用于智能家居设备之间的通信，如智能开关、温度控制器等。
3. 智能交通：485芯片可以用于交通信号灯、道路监控、车辆检测等系统的通信和控制。
4. 智能电网：485芯片可以用于电力系统的远程监控和控制，如变电站、配电设备、能耗检测等。
485芯片的工作原理：485芯片采用差分信号传输模式，数据通信是通过正负两个信号线来实现的。
其中，正线为数据线，负线为数据线的反向线。
通过差分信号的方式可以大大提高抗干扰能力，使得数据传输更加稳定可靠。
485芯片工作时分为发送和接收两个阶段：1. 发送：当发送端要发送数据时，数据经过发送驱动电路转换成差分信号，并通过正线和负线传输到接收端。
2. 接收：接收端的芯片接收到差分信号后，将差分信号转换成数据，并通过接收电路输出给外部设备。
在485系统中，可以布置多个设备共享同一条通信线路，各个设备之间通过地址进行区分，只有接收到相应地址的数据才会进行处理。
总之，485芯片是一种功能强大、稳定可靠的通信和控制芯片，广泛应用于工业自动化、智能家居、智能交通、智能电网等领域。
485通信标准
485通信标准
485通信标准是一种串行通信协议，也被称为RS-485标准。
这个标准是为了弥补RS-232通信距离短、速率低等缺点而产生的。
它具有以下特点：
1. 电气特性：485通信标准的电气特性规定为2线，半双工，多点通信的标准。
逻辑“1”以两线间的电压差为+(2—6)V表示，逻辑“0”以两线间的
电压差为-(2—6)V表示。
这种设计降低了接口信号电平，不易损坏接口电
路的芯片，并且该电平与TTL电平兼容，可方便与TTL电路连接。
2. 传输速率：485通信标准的传输速率高，数据最高传输速率为10Mbps。
3. 抗干扰能力：485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。
4. 传输距离：RS-485接口的最大传输距离标准值为4000英尺，实际上可
达3000米。
另外，RS-232-C接口在总线上只允许连接1个收发器，即单
站能力，而RS-485接口允许多点通信。
总之，485通信标准是一种相对经济、具有相当高噪声抑制、相对高的传输速率、传输距离远、宽共模范围的通信平台。

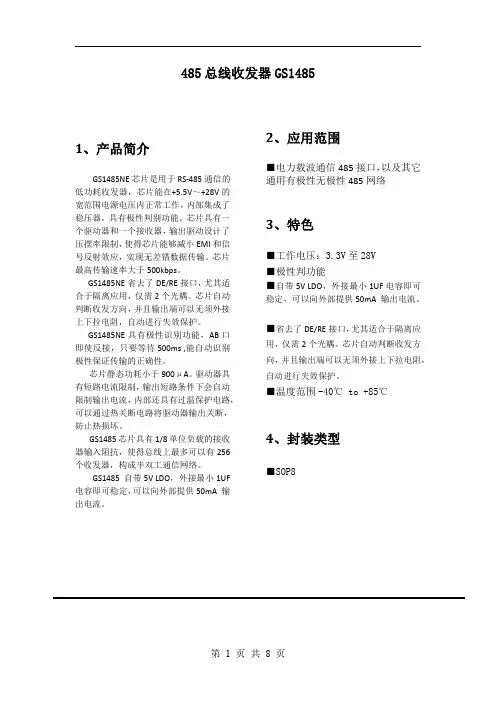

无极性RS485通信芯片
6、典型应用电路
无极性应用时，应用在非隔离方案上，具有自动判定收发模式（自动判定收发模式下， 会 bypass 待机模式），master 端典型应用电路如下：
联系人： 18620140156 刘生
第2页共8页
邮箱： lyf_gmdz@
GS1485
slave 端电路如下：
当作为无极性使用 AB 总线上只需要在 master 端加上下拉电阻，slave 端不能加上下拉电阻。 GS1485 同时也可以兼容有极性应用,直接并入有极性组网里混用。
VOC(pp)
VOC(SS)
TPLH TPHL TRLH TRHL
Test Conditions RL=51,CL=50P
Driver
differential
output
voltage
magnitude
Peak-to-peak driver
common-mode output
voltage
Steady-state
GS1485
单位
V V V V 地 V V V
联系人： 18620140156 刘生
第4页共8页
邮箱： lyf_gmdz@
GS1485
8、电气特性
参数
符号 条件
供电电压 VCC
LDO
Vreg
LDO 输 出 Ireg 电流
LDO 压降 Vdrop Iout=20mA，VCC=5 V
LDO 限流 Iclt
自动判别使能
当 RE 悬空时，进入自动判定收发 模式，此模式下，RO 将默认为高。
A 与 B 输出
A，B 端口作为输出端口时候可以耐受 8000V 人体模型 ESD. 可以在-7 到 12V 共模 电压下正常通信

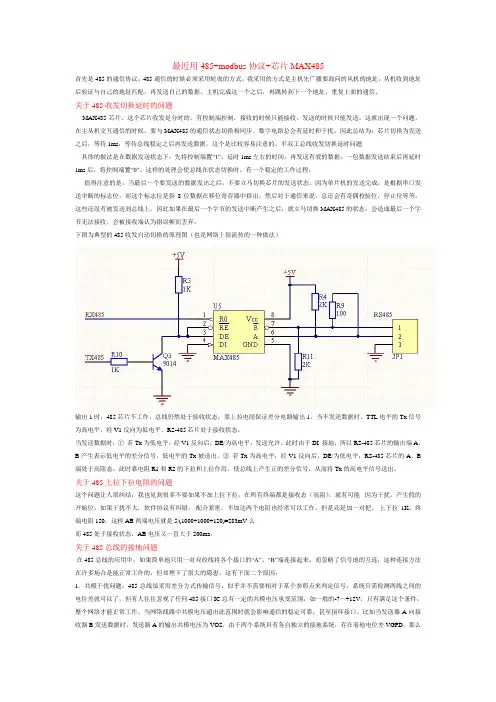

485通信解读
最近用485+modbus协议+芯片MAX485首先是485的通信协议。
485通信的时候必须采用轮询的方式。
我采用的方式是主机先广播要询问的从机的地址，从机收到地址后验证与自己的地址匹配，再发送自己的数据。
主机完成这一个之后，再跳转到下一个地址，重复上面的通信。
关于485收发切换延时的问题MAX485芯片。
这个芯片收发是分时的。
有控制端控制，接收的时候只能接收，发送的时候只能发送。
这就出现一个问题，在主从机交互通信的时候，要与MAX485的通信状态切换相同步。
数字电路总会有延时和干扰。
因此总结为：芯片切换为发送之后，等待1ms，等待总线稳定之后再发送数据。
这个是比较容易注意的。
半双工总线收发切换延时问题具体的做法是在数据发送状态下，先将控制端置“1”，延时1ms左右的时间，再发送有效的数据，一包数据发送结束后再延时1ms后，将控制端置“0”。
这样的处理会使总线在状态切换时，有一个稳定的工作过程。
值得注意的是，当最后一个要发送的数据发出之后，不要立马切换芯片的发送状态。
因为单片机的发送完成，是根据串口发送中断的标志位，而这个标志位是指8位数据在移位寄存器中移出。
然后对于通信来说，总还会有奇偶校验位，停止位等等，这些还没有被发送到总线上。
因此如果在最后一个字节的发送中断产生之后，就立马切换MAX485的状态，会造成最后一个字节无法接收。
会被接收端认为错误帧而丢弃。
下图为典型的485收发自动切换的原理图（也是网络上很流传的一种做法）输出1时，485芯片不工作，总线仍然处于接收状态，靠上拉电阻保证差分电路输出1。
当不发送数据时，TTL电平的Tx信号为高电平，经V1反向为低电平，RS-485芯片处于接收状态。
当发送数据时，①若Tx为低电平，经V1反向后，DE/为高电平，发送允许。
此时由于DI 接地，所以RS-485芯片的输出端A、B产生表示低电平的差分信号，低电平的Tx被送出。
②若Tx为高电平，经V1反向后，DE/为低电平，RS-485芯片的A、B 端处于高阻态。
rs485芯片工作原理

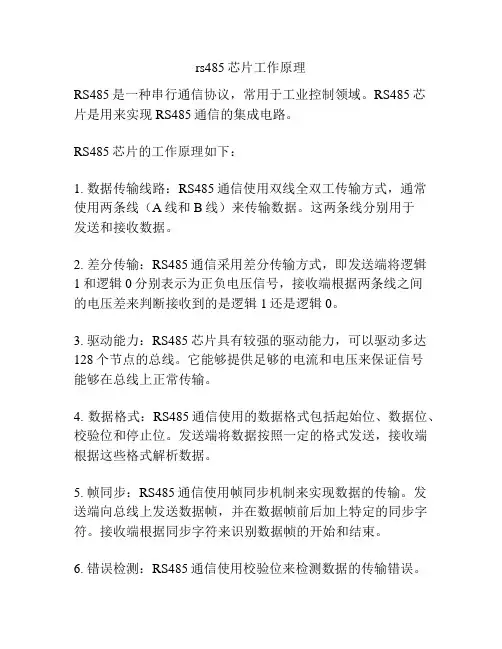

rs485芯片工作原理
RS485是一种串行通信协议，常用于工业控制领域。
RS485芯
片是用来实现RS485通信的集成电路。
RS485芯片的工作原理如下：
1. 数据传输线路：RS485通信使用双线全双工传输方式，通常使用两条线（A线和B线）来传输数据。
这两条线分别用于
发送和接收数据。
2. 差分传输：RS485通信采用差分传输方式，即发送端将逻辑
1和逻辑0分别表示为正负电压信号，接收端根据两条线之间
的电压差来判断接收到的是逻辑1还是逻辑0。
3. 驱动能力：RS485芯片具有较强的驱动能力，可以驱动多达128个节点的总线。
它能够提供足够的电流和电压来保证信号
能够在总线上正常传输。
4. 数据格式：RS485通信使用的数据格式包括起始位、数据位、校验位和停止位。
发送端将数据按照一定的格式发送，接收端根据这些格式解析数据。
5. 帧同步：RS485通信使用帧同步机制来实现数据的传输。
发送端向总线上发送数据帧，并在数据帧前后加上特定的同步字符。
接收端根据同步字符来识别数据帧的开始和结束。
6. 错误检测：RS485通信使用校验位来检测数据的传输错误。
发送端在发送数据时会计算并添加校验位，接收端在接收数据时会根据校验位来检测数据是否正确。
通过以上工作原理，RS485芯片能够实现可靠的高速串行通信，广泛应用于工业自动化系统中。
485芯片
485芯片485是一种串行通信协议的标准，常用于工业自动化领域，用于实现设备之间的数据传输。
而485芯片则是实现485通信协议的集成电路，具备串行通信功能的芯片。
485芯片通常由串行收发器、电平转换器、中继器以及控制逻辑等功能模块组成。
它具有多种特性和优势，使其成为工业自动化领域中最常用的通信芯片之一。
首先，485芯片具备高可靠性和稳定性。
使用485通信协议可以实现多节点之间的点对点通信、多主从通信，不易受到干扰，能够适应复杂的工作环境。
因此，采用485芯片可以保证数据的可靠传输，提高系统的稳定性和安全性。
其次，485芯片支持长距离传输。
485通信协议采用差分传输方式，通过两个信号线进行信号的传递，可以克服传统串行通信中的距离限制。
通常，485芯片可以实现最长1200米的传输距离，甚至更远。
这使得485通信协议在工业控制系统中得到广泛应用，可以满足长距离数据传输的需求。
再次，485芯片具备多点通信能力。
485通信协议采用差分信号传输，在同一通信线上可以连接多个设备，形成一个总线网络。
由于485芯片支持抗干扰的性能，多个设备可以同时进行数据的发送和接收，实现多点之间的数据通信，提高系统的灵活性和扩展性。
此外，485芯片还具备低功耗的特点。
采用低功耗设计的485芯片，在通信过程中能够有效降低功耗，减少系统的能耗。
这不仅有利于延长系统的工作时间，提高系统的可靠性，还可以降低系统维护和运营的成本。
综上所述，485芯片作为实现485通信协议的核心部件，具备高可靠性、长距离传输、多点通信和低功耗等特点。
它在工业自动化领域中得到广泛应用，为各类设备之间的数据传输提供了有效的解决方案，推动了工业控制系统的发展。
未来随着工业自动化的不断深入，485芯片的应用前景将更加广阔。
RS485芯片介绍及典型应用电路
RS485芯片介绍及典型应用电路1. 高传输速率：RS485支持最高10Mbps的传输速率，可以满足大部分应用场景的需求。
2.长传输距离：RS485可以支持最长1200米的传输距离，适用于需要跨越大面积的数据传输场景。
3.多节点通信：RS485支持多节点的串行通信，最多可以连接32个节点，可以灵活实现多节点之间的数据传输。
4.抗干扰能力强：RS485采用差分信号传输方式，具有较强的抗干扰能力，适用于工业环境等电磁干扰较大的场景。
1.工业控制系统：RS485适用于工业自动化领域的数据传输需求，可以连接传感器、执行器等设备与主控系统进行数据交互。
例如，将温湿度传感器、压力传感器等设备通过RS485接口连接到PLC（可编程逻辑控制器）上，实时采集数据并控制工业过程。
2.电力系统监测：RS485经常用于电力系统的远程监测和控制，可以连接电表、断路器等设备与监测中心进行数据传输。
例如，电网运营商可以使用RS485通信将多个电表的电能数据传输到监测中心，实现对电力系统的远程监控和管理。
3.楼宇自动化系统：RS485可以应用于楼宇自动化系统中，实现楼宇内各种设备的控制和管理。
如，将空调、照明、门禁等设备连接到一台中央控制器，通过RS485通信与中央控制器进行数据传输，实现智能化的楼宇管理。
4.网络通信设备：RS485芯片可以用于网络通信设备的数据传输，如路由器、交换机等设备与服务器之间的通信。
通过RS485接口，这些设备可以实现高速、长距离的数据传输，提高网络通信的稳定性和可靠性。
在RS485通信电路中，常见的典型应用电路是星型拓扑结构和总线拓扑结构。
星型拓扑结构下，每个设备都与主控制器直接相连，主控制器可以独立与每个设备进行通信。
这种拓扑结构适用于相对较小的系统，例如楼宇自动化系统中的一栋大楼。
总线拓扑结构下，多个设备通过RS485通信连接成一条总线，主控制器与总线相连，可以与总线上的任意设备进行通信。
这种拓扑结构适用于较大规模的系统，例如电力系统监测中的多个监测点。
485芯片运用场景
485芯片运用场景【引言】在我国的电子市场中，485芯片是一种广泛应用的芯片，其具备较高的性能和稳定性，赢得了众多用户的青睐。
本文将详细介绍485芯片的运用场景、优势和特点，并通过对实际应用实例的分析，让大家更加深入了解这款芯片。
【485芯片的概述】485芯片，全称为串行通信接口芯片，是一种用于实现串行通信的集成电路。
它主要通过RS-485接口实现数据传输，具有较高的传输速率和较远的传输距离。
在工业自动化、通信、家电等领域有着广泛的应用。
【485芯片的运用场景】1.工业自动化：485芯片在工业自动化领域主要用于实现设备间的数据通信，如PLC（可编程逻辑控制器）与上位机之间的通信。
2.通信设备：在通信设备中，485芯片常用于数据传输模块，实现设备之间的远程监控和控制。
3.家电控制：在家电控制领域，485芯片可用于实现智能家居系统中的设备互联，如智能门锁、智能照明等。
4.楼宇自控：在楼宇自控系统中，485芯片可用于实现楼宇设备间的数据通信，如空调、电梯等设备的监控和控制。
【485芯片的优势和特点】1.高速传输：485芯片支持较高的传输速率，最高可达10Mbps。
2.远距离传输：485芯片具有较远的传输距离，一般在1-2公里范围内。
3.抗干扰能力强：485芯片具有较强的抗电磁干扰和抗噪声能力，适用于复杂的环境。
4.易于扩展：485芯片支持多节点通信，便于系统扩展。
5.成本较低：与其他通信接口相比，485芯片具有较低的成本优势。
【应用实例】以一款智能家居系统为例，采用485芯片实现照明设备的控制。
通过上位机发送指令，控制照明设备的开启、关闭和亮度调节等功能。
系统具有以下优点：1.稳定性：485芯片具有较强的抗干扰能力，确保通信的稳定性。
2.扩展性：系统支持多节点通信，可方便地添加或删除设备。
3.成本优势：与其他通信方式相比，485芯片具有较低的成本。
4.易于维护：485芯片具有较强的兼容性，便于后期的维护和升级。
隔离485芯片
隔离485芯片隔离485芯片，顾名思义，是一种用于隔离RS-485通信信号的芯片。
RS-485通信是一种广泛应用于工业自动化领域的通信协议，它的特点是具有高抗噪能力、传输距离远、多节点连接等优势，因此在众多工业自动化设备中被广泛采用。
然而，RS-485通信协议在实际应用中常常面临一些问题，如信号干扰、地线干扰、浪涌电流等。
为了解决这些问题，我们需要使用隔离485芯片来对通信信号进行隔离。
隔离485芯片作为一种辅助电气设备，其主要功能是实现RS-485通信信号的电气隔离。
它包括输入端、输出端和隔离层。
输入端接收来自RS-485总线的信号，并将其传递给隔离层；隔离层将输入信号进行隔离处理，并通过输出端输出给接收设备。
通过电气隔离，可以有效地抑制共模干扰、地线干扰和浪涌电流，提高通信的可靠性和稳定性。
隔离485芯片在工业自动化领域有着广泛的应用。
例如，在工业控制系统中，常常需要将传感器、执行器和控制器之间进行数据传输，而这些设备之间的距离可能很远，同时还会受到一些干扰因素的影响。
通过使用隔离485芯片，可以有效地解决这些问题，确保数据的可靠传输。
此外，隔离485芯片还具有多种保护措施，如过电流保护、过压保护和短路保护等。
这些保护措施可以有效地保护系统的安全，防止由于意外情况导致的损坏。
在不同的应用场景中，隔离485芯片还可以根据具体需求来选择。
例如，有些场景可能需要对信号进行升压，有些场景可能需要对信号进行降压，而有些场景可能需要同时具备升压和降压功能。
总之，隔离485芯片作为一种辅助电气设备，可以有效地解决RS-485通信中的各种问题，提高通信的可靠性和稳定性。
在工业自动化等领域的应用中，隔离485芯片具有非常重要的作用，可为系统的正常运行提供可靠的保障。
常用485芯片
常用485芯片
常用的485芯片是一种用于工业自动化领域的通信芯片，它采用RS-485标准通信协议，能够提供可靠的长距离或多节点通信解决方案。
以下是一些常见的485芯片及其特点：
1. MAX485：MAX485是一款经典的485转换芯片，它具有低功耗、高速传输、抗干扰能力强等特点。
它可以支持半双工通信模式，并且能够实现单个总线上多个节点的通信。
MAX485芯片广泛应用于工业自动化、电力系统、安防监控等领域。
2. SN75176：SN75176是另一种常用的485转换芯片，它具有低功耗、高速传输、抗干扰能力强等特点。
与MAX485相比，SN75176芯片的驱动能力更强，能够实现更长距离的传输。
SN75176芯片广泛应用于电力系统、通信设备、仪器仪表等领域。
3. ADM485：ADM485是ADI公司生产的一款485转换芯片，它具有低功耗、高速传输、抗干扰能力强等特点。
ADM485芯片采用了双差分驱动模式，能够实现更高的传输速率和更好的信号质量。
ADM485芯片广泛应用于工业自动化、仪器仪表、交通系统等领域。
4. LTC485：LTC485是LT公司生产的一款高性能485转换芯片，它具有低功耗、高速传输、抗干扰能力强等特点。
LTC485芯片采用了
差分线路保护技术，能够有效抵抗电磁干扰和电气冲击。
LTC485芯片广泛应用于工业自动化、电力系统、通信设备等领域。
总的来说，485芯片是工业自动化领域中常用的通信芯片，它具有可靠的长距离传输能力和多节点通信能力。
选择适合的485芯片可以提高系统的稳定性和可靠性，实现更高效的数据通信。
stc15单片机写485通讯程序
stc15单片机写485通讯程序如何在STC15单片机上编写485通信程序引言：STC15单片机是一种常用的单片机芯片，具有低功耗、高性能等特点，在工业自动化领域得到了广泛应用。
其中，485通信是一种常用的通信方式，具有抗干扰能力强、传输距离远等优势。
本文将详细介绍如何在STC15单片机上编写485通信程序，帮助读者了解实际操作过程。
一、了解485通信协议在开始编写485通信程序之前，我们首先要了解485通信协议。
485通信协议是一种串口通信协议，它定义了通信设备之间的数据传输规则。
它使用两根线实现全双工的通信，其中A、B两线分别用于发送和接收数据。
在编写485通信程序时，我们需要掌握标准的485通信协议，包括帧结构、波特率、数据格式等内容。
二、准备开发环境在编写485通信程序之前，我们需要准备好相应的开发环境。
首先，我们需要一台电脑，并安装好STC15系列单片机的开发软件，例如Keil C51。
然后，我们需要准备一块STC15单片机开发板，以及一台支持485通信的外部设备，例如电机控制器、传感器等。
三、了解STC15单片机的485通信功能STC15单片机具有内置的硬件串口模块，可用于实现485通信功能。
我们需要了解STC15单片机的串口模块的工作原理和使用方法。
具体来说，我们需要了解串口的引脚定义、波特率设置、数据格式配置等内容。
四、编写485通信程序接下来，我们可以开始编写485通信程序了。
在Keil C51开发环境中，我们可以利用C语言来编写程序。
首先，我们需要定义相应的引脚，将STC15单片机的串口引脚与外部设备的485通信引脚连接起来。
然后，我们需要进行相应的配置，例如设置波特率、数据位数、停止位等。
最后，我们可以编写数据发送和接收的代码，实现数据的传输和处理。
在编写485通信程序时，需要注意以下几个关键点：1. 引脚定义：需要根据具体的开发板和外部设备，定义好STC15单片机的串口引脚。
rs485芯片
rs485芯片RS-485芯片是一种常见的通信接口芯片，它被广泛应用于工业自动化、仪器仪表和数据采集系统等领域，下面将对RS-485芯片进行详细解析。
RS-485是一种串行通信接口标准，它定义了一套物理层和传输层规范，用于在多点传输线上进行点对点或多点传输。
与RS-232接口相比，RS-485接口具有更高的传输速率、更远的传输距离和更强的抗干扰能力。
因此，在需要长距离传输且抗干扰能力要求较高的场景中，RS-485接口更为常见。
RS-485芯片一般由收发器和线路驱动器两部分组成。
收发器负责将电平转换为RS-485标准的差分信号，以便进行传输。
线路驱动器负责提供足够的驱动能力，以确保信号能够在传输线上准确地传输。
RS-485芯片通常支持半双工或全双工通信模式，并且可以通过设置控制引脚来切换通信模式。
RS-485芯片通常具有以下特点和功能：1. 高速传输：RS-485接口具有较高的传输速率，通常可以达到10Mbps以上。
这使得RS-485芯片非常适合于需要高速数据传输的应用，例如实时数据采集和远程控制系统。
2. 长传输距离：RS-485接口能够在较长的传输线上进行通信，通常可以覆盖数百米的距离。
这使得RS-485芯片非常适合于远程监控和数据采集系统。
3. 多点传输：RS-485接口支持多点传输，可以在同一传输线上连接多个设备。
这使得RS-485芯片非常适合于工业自动化和仪器仪表等需要多个设备之间进行通信的场景。
4. 抗干扰能力强：RS-485接口的差分传输方式使其具有较强的抗干扰能力，能够在工业环境中稳定可靠地传输信号。
这使得RS-485芯片非常适合于电磁干扰较大的工业现场。
5. 低功耗：RS-485芯片通常采用低功耗设计，以降低功耗和热量产生。
这使得RS-485芯片非常适合于嵌入式系统和便携式设备。
总之，RS-485芯片作为一种常见的通信接口芯片，具有高速传输、长传输距离、多点传输和抗干扰能力强等特点，被广泛应用于工业自动化、仪器仪表和数据采集系统等领域。
485 芯片 参数
485 芯片参数485芯片是一种常见的集成电路芯片，广泛应用于各种电子设备中。
它具有许多优点和特性，使其成为现代电子技术中不可或缺的一部分。
本文将详细介绍485芯片的参数及其应用领域。
我们来看一下485芯片的主要参数。
485芯片是一种串行通信接口芯片，它使用差分信号进行通信，可以实现高速、远距离的数据传输。
它的工作电压范围广泛，通常为3.3V至5V，使其能够适应不同的系统需求。
此外，485芯片还具有较低的功耗和良好的抗干扰能力，能够在恶劣的环境条件下稳定工作。
它的通信速率可达到10Mbps以上，可以满足高速数据传输的需求。
此外，485芯片还支持多主机通信，可以实现多个设备之间的数据交换。
接下来，我们来看一下485芯片的应用领域。
由于485芯片具有高速、远距离传输和抗干扰能力强的特点，因此广泛应用于工业自动化控制系统中。
它可以用于工厂自动化、电力系统监控、楼宇自动化等领域，实现设备之间的数据交换和控制。
此外，485芯片还可以应用于智能家居系统中，实现各种设备的联网和智能控制。
它还可以用于电子仪器仪表、安防系统、交通信号控制等领域，提高系统的可靠性和稳定性。
在工业领域中，485芯片被广泛应用于PLC（可编程逻辑控制器）、变频器、传感器等设备中。
它可以实现设备之间的高速数据传输和远程控制，提高生产效率和质量。
在智能家居领域中，485芯片可以用于智能门锁、智能灯光、智能家电等设备中，实现设备之间的互联互通和智能控制。
在电子仪器仪表领域中，485芯片可以用于数据采集设备、温湿度传感器、电流电压传感器等设备中，实现数据的采集和处理。
在安防系统中，485芯片可以用于摄像头、报警器、门禁系统等设备中，实现设备之间的联动和远程监控。
在交通信号控制领域中，485芯片可以用于交通灯控制器、车载终端等设备中，实现交通信号的控制和数据交换。
485芯片是一种功能强大的集成电路芯片，具有高速、远距离传输和抗干扰能力强的特点。
485芯片的工作原理
485芯片的工作原理1. 什么是485总线485总线是一种串行通信协议，常用于远距离数据传输。
它可以连接多个设备，实现数据的收发和共享。
在485总线中，只有一个设备能够发送数据，其他设备只能接收数据或者处于空闲状态。
2. 485芯片的作用485芯片是一种用于实现485总线通信的集成电路。
它负责将微处理器或控制器产生的数字信号转换为符合485总线通信协议的电信号，并进行发送和接收。
3. 485芯片的基本原理3.1 发送数据过程当微处理器或控制器要发送数据时，需要将数据通过串口发送给485芯片。
以下是发送数据的基本过程：1.微处理器将要发送的数据写入到串口寄存器中。
2.485芯片接收到串口寄存器中的数据后，将其转换为差分电压信号。
3.差分电压信号经过驱动电路放大后，在总线上传输给其他设备。
3.2 接收数据过程当有其他设备通过总线发送数据时，需要通过485芯片接收并转换成数字信号。
以下是接收数据的基本过程：1.其他设备通过总线发送的差分电压信号到达485芯片。
2.485芯片接收到差分电压信号后，经过放大和滤波处理。
3.处理后的信号转换为数字信号，并存入接收缓冲区。
4.微处理器通过读取接收缓冲区中的数据来获取其他设备发送的数据。
3.3 差分信号485总线使用差分信号来传输数据。
差分信号是指由两个相互反向的电压信号组成的信号对。
其中一个电压代表逻辑高电平，另一个电压代表逻辑低电平。
这种方式可以有效地抵抗干扰和噪声，提高通信的可靠性。
3.4 驱动能力485芯片具有较强的驱动能力，可以驱动远距离传输和多个设备连接。
它能够提供足够的输出电流和驱动能力，确保在总线上传输时不会出现严重衰减和失真。
3.5 自动方向控制485芯片通常具有自动方向控制功能。
当要发送数据时，它会自动切换为发送模式，并将发送引脚与接收引脚隔离开。
当接收数据时，它会自动切换为接收模式，并将发送引脚与接收引脚连接在一起。
3.6 数据帧485总线通信中的数据被组织成数据帧进行传输。
485芯片 满载 功耗
485芯片满载功耗
485芯片是一种串行通信芯片，常用于工控领域中。
由于485通信具有抗干扰性能强、传输距离远的特点，因此在工业自动化、能源管理、安防监控等领域得到了广泛应用。
然而，485芯片在满载工作状态下会产生较大的功耗。
当485通信数据传输量较大时，芯片内部电路产生的热量也会随之上升。
如果不能有效地散热，可能会导致芯片温度过高，进而影响其工作稳定性和寿命。
因此，在使用485芯片时，需要注意其功耗问题，并采取有效的散热措施。
可以考虑在PCB设计中增加散热孔，或者使用散热片等散热装置。
同时，合理的外设配置和通信协议的选择，也可以降低485芯片的功耗。
- 1 -。
485芯片选型
485芯片选型485总线通讯是一种常见的工业自动化通信技术，其中485芯片是实现485总线通讯的关键组成部分之一。
本文将从不同厂家的485芯片选型方面进行探讨，并对几款常见的485芯片进行介绍。
首先，选择485芯片需要考虑的因素包括通信速率、工作电压、功耗、价格和可靠性等。
根据具体的应用需求，可以选择适合的芯片型号。
在通信速率方面，一般的485芯片支持的速率范围为300bps到10Mbps，可以根据具体的通信要求进行选择。
例如，对于速率要求较高的应用场景，可以选择支持较高速率的芯片，如TI的SN65HVD78和Maxim的MAX485。
工作电压是另一个重要因素，它一般决定了485芯片的适用范围。
对于工业自动化领域，常见的工作电压为5V和3.3V。
因此，在选择485芯片时，需要确保其工作电压符合系统的要求。
功耗是另一个需要考虑的因素，特别是对于低功耗应用来说。
一般来说，功耗较低的485芯片能够延长电池寿命，降低能耗。
一些低功耗的芯片如TI的SN65HVD3082和ON的SP3082。
价格也是选择485芯片时需要考虑的因素之一。
不同厂家的485芯片价格有所差异，同时，价格还受到规格和性能的影响。
因此，在选择485芯片时，需要综合考虑成本和性能。
另外，可靠性也是485芯片选型时需要考虑的重要因素之一。
可靠性包括芯片的抗干扰能力、抗ESD能力等。
在工业自动化领域，环境复杂，抗干扰能力要求较高，因此，在选择485芯片时，需要考虑其抗干扰能力。
下面介绍几款常见的485芯片：1. TI的SN65HVD78：这款芯片是一款低功耗485收发器，工作电压范围为3.3V到5V，支持速率为50kbps到40Mbps，具有较好的抗ESD能力和抗干扰能力。
2. Maxim的MAX485：这款芯片是一款经典的485收发器，工作电压范围为4.5V到5.5V，支持速率为2.5Mbps，价格较为实惠。
3. ON的SP3082：这款芯片是一款低功耗的485收发器，工作电压范围为3V到5.5V，支持速率为250kbps，具有较好的抗干扰能力和抗ESD能力。
485芯片工作原理
485芯片工作原理
485芯片是一种串行通信接口芯片，常用于工业自动化领域中
各种设备之间的数据通信。
它通过两条信号线（数据线和时钟线）来实现多个设备之间的数据传输。
下面将详细介绍485芯片的工作原理。
485芯片的工作原理可以分为发送和接收两个过程。
在发送数
据时，发送方将要传输的数据通过数据线发送出去，并且根据事先约定好的通信规约来调整数据的电平。
接收方通过时钟线来判断数据的变化，并将接收到的数据解码。
在发送数据时，发送方首先将要发送的数据转换为二进制形式，并将其传输到数据线上。
发送方还需要将时钟信号传输给接收方，以便接收方能够正确地判断数据的变化。
在传输过程中，发送方还需通过数据线上的电平变化来表示不同的数据位。
一般来说，高电平表示1，低电平表示0。
发送方在发送完一个
数据位后，会等待一段时间，然后再发送下一个数据位，以确保接收方能够正确地接收数据。
接收方在接收数据时，首先需要通过时钟线来判断数据的变化。
接收方会在每个时钟周期的上升沿（或下降沿）检测数据线的电平变化，并将其转换为相应的数据位。
接收方还需要按照事先约定好的通信规约来判断数据的起始位、停止位以及校验位等信息，并对接收到的数据进行解码。
一般来说，接收方在接收完一个数据位后，会等待一段时间，然后再接收下一个数据位，以确保能够正确地接收数据。
总的来说，485芯片通过数据线和时钟线来实现多个设备之间的数据传输。
发送方将要传输的数据通过数据线发送出去，接收方通过时钟线来判断数据的变化，并将接收到的数据解码。
通过这种方式，485芯片实现了可靠、高效的数据通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS－485串行总线接口标准以差分平衡方式传输信号，具有很强的抗共模干扰的能力，允许一对双绞线上一个发送器驱动多个负载设备。
工业现场控制系统中一般都采用该总线标准进行数据传输，而且一般采用RS－485串行总线接口标准的系统都使用8044芯片作为通信控制器或各分机的CPU。
8044芯片内部集成了SDLC，HDLC等通信协议，并且集成了相应的硬件电路，通过硬件电路和标准协议的配合，使系统的通讯准确、可靠、快速。
8044在市场上日渐稀少，虽然有8344可替代，但几百元的价位与普通单片机几元至几十元的价位相差甚远，用户在开发一般的单片机应用系统时，都希望能用简单的电路和简单的通信协议完成数据交换。
譬如：利用单片机本身所提供的简单串行接口，加上总线驱动器如SN75176等组合成简单的RS－485通讯网络。
本文所述的方法已成功地应用于工程项目，一台主机与60台从机通讯，通讯波特率达64KBPS。
2总线驱动器芯片SN75176常用的RS－485总线驱动芯片有SN75174，SN75175，SN75176。
SN75176芯片有一个发送器和一个接收器，非常适合作为RS－485总线驱动芯片。
SN75176及其逻辑如图1所示。
图1SN75176芯片及其逻辑关系3RS－485方式构成的多机通信原理在由单片机构成的多机串行通信系统中，一般采用主从式结构：从机不主动发送命令或数据，一切都由主机控制。
并且在一个多机通信系统中，只有一台单机作为主机，各台从机之间不能相互通讯，即使有信息交换也必须通过主机转发。
采用RS－485构成的多机通讯原理框图，如图2所示。
图2采用RS－485构成的多机通讯原理框图在总线末端接一个匹配电阻，吸收总线上的反射信号，保证正常传输信号干净、无毛刺。
匹配电阻的取值应该与总线的特性阻抗相当。
当总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。
将总线上差分信号的正端A+和+5电源间接一个10K的电阻；正端A+和负端B-间接一个10K的电阻；负端B-和地间接一个10K的电阻，形成一个电阻网络。
当总线上没有信号传输时，正端A+的电平大约为3.2V，负端B-的电平大约为1.6V，即使有干扰信号，却很难产生串行通信的起始信号0，从而增加了总线抗干扰的能力。
4通信规则由于RS－485通讯是一种半双工通讯，发送和接收共用同一物理信道。
在任意时刻只允许一台单机处于发送状态。
因此要求应答的单机必须在侦听到总线上呼叫信号已经发送完毕，并且没有其它单机发出应答信号的情况下，才能应答。
半双工通讯对主机和从机的发送和接收时序有严格的要求。
如果在时序上配合不好，就会发生总线冲突，使整个系统的通讯瘫痪，无法正常工作。
要做到总线上的设备在时序上的严格配合，必须要遵从以下几项原则：1) 复位时，主从机都应该处于接收状态。
SN75176芯片的发送和接收功能转换是由芯片的RE*，DE端控制的。
RE*=1，DE=1时，SN75176发送状态；RE*=0，DE=0时，SN75176处于接收状态。
一般使用单片机的一根口线连接RE*，DE端。
在上电复位时，由于硬件电路稳定需要一定的时间，并且单片机各端口复位后处于高电平状态，这样就会使总线上各个分机处于发送状态，加上上电时各电路的不稳定，可能向总线发送信息。
因此，如果用一根口线作发送和接收控制信号，应该将口线反向后接入SN75176的控制端，使上电时SN75176处于接收状态。
另外，在主从机软件上也应附加若干处理措施，如：上电时或正式通讯之前，对串行口做几次空操作，清除端口的非法数据和命令。
2) 控制端RE*，DE的信号的有效脉宽应该大于发送或接收一帧信号的宽度。
在RS－232，RS－422等全双工通讯过程中，发送和接收信号分别在不同的物理链路上传输，发送端始终为发送端，接收端始终为接收端，不存在发送、接收控制信号切换问题。
在RS －485半双工通讯中，由于SN75176的发送和接收都由同一器件完成，并且发送和接收使用同一物理链路，必须对控制信号进行切换。
控制信号何时为高电平，何时为低电平，一般以单片机的TI，RI信号作参考。
发送时，检测TI是否建立起来，当TI为高电平后关闭发送功能转为接收功能；接收时，检测RI是否建立起来，当RI为高电平后，接收完毕，又可以转为发送。
在理论上虽然行得通，但在实际联调中却出现传输数据时对时错的现象。
根据查证有关资料，并在联调中借助存储示波器反复测试，才发现一个值得注意的问题，我们可以查看单片机的时序：图3串行口模式3时序图单片机在串行口发送数据时，只要将8位数据位传送完毕，TI标志即建立，但此时应发送的第九位数据位（若发送地址帧时）和停止位尚未发出。
如果在这是关闭发送控制，势必造成发送帧数据不完整。
如果单片机多机通讯采用较高的波特率，几条操作指令的延时就可能超过2位（或1位）数据的发送时间，问题或许不会出现。
但是如果采用较低波特率，如9600，发送一位数据需100μs左右，单靠几条操作指令的延时远远不够，问题就明显地暴露出来。
接收数据时也同样如此，单片机在接收完8个数据位后就建立起RI信号，但此时还未接收到第九位数据位（若接收地址帧时）和停止位。
所以，接收端必须延时大于2位数据位的时间（1位数据位时间=1/波特率），再作应答，否则会发生总线冲突。
3) 总线上所连接的各单机的发送控制信号在时序上完全隔开。
为了保证发送和接收信号的完整和正确，避免总线上信号的碰撞，对总线的使用权必须进行分配才能避免竞争，连接到总线上的单机，其发送控制信号在时间上要完全隔离。
总之，发送和接收控制信号应该足够宽，以保证完整地接收一帧数据，任意两个单机的发送控制信号在时间上完全分开，避免总线争端。
程序流程框图，参见图4。
其中：a)为发送流程图；b)为接收流程图。
RS－485协议简介及MAX485芯片介绍由于RS－232的种种缺点，新的串行通讯接口标准RS－449被制定出来，与之相对应的是RS－485的电气标准。
RS－485是美国电气工业联合会(EIA)制定的利用平衡双绞线作传输线的多点通讯标准。
它采用差分信号进行传输；最大传输距离可以达到1.2 km；最大可连接32个驱动器和收发器；接收器最小灵敏度可达±200 mV；最大传输速率可达2.5 Mb/s。
由此可见，RS－485协议正是针对远距离、高灵敏度、多点通讯制定的标准。
MAX485接口芯片是Maxim公司的一种RS－485芯片。
采用单一电源+5 V工作，额定电流为300 μA，采用半双工通讯方式。
它完成将TTL电平转换为RS －485电平的功能。
其引脚结构图如图1所示。
从图中可以看出,MAX485芯片的结构和引脚都非常简单,内部含有一个驱动器和接收器。
RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连接时只需分别与单片机的RXD和TXD相连即可；/RE和DE端分别为接收和发送的使能端，当/RE为逻辑0时，器件处于接收状态；当DE为逻辑1时，器件处于发送状态，因为MAX485工作在半双工状态，所以只需用单片机的一个管脚控制这两个引脚即可；A端和B端分别为接收和发送的差分信号端,当A引脚的电平高于B时，代表发送的数据为1；当A的电平低于B端时，代表发送的数据为0。
在与单片机连接时接线非常简单。
只需要一个信号控制MAX485的接收和发送即可。
同时将A和B端之间加匹配电阻，一般可选100Ω的电阻。
2用PC机实现与8031单片机的多点通讯用8031单片机实现与PC机之间的通讯时，必须使用电平转换接口芯片，因为单片机输出的是TTL电平，必须经过电平转换才能和PC机的一致。
本文中采用的是RS－485协议，所以单片机需要采用RS－485接口；而在PC机侧使用的是RS－232与RS－485的电平转换接口。
在本文中采用的是武汉新特电子公司的电平转换接口，该接口使用简便、无需外加电源、数据传输速率最高可达10 Mb/s，而且不用任何软件初始化和修改。
另外实现多点通讯还需要了解器件的驱动能力，当器件的驱动能力足够大时，我们就可以根据需要加入所需要的节点。
本文中所举的例子就是利用一台PC控制64块单片机的工作，采用多点通讯形式。
通过发送控制字和工作方式字给相应的单片机，使其进行相应的操作。
单片机在接收到数据后，进行数据的采集工作，等到PC机再发指令，将采集到的数据反馈给PC机，PC机对数据进行分析和计算。
PC机的程序可以采用Windows下任何一种面向对象的高级语言来编写，它比在DOS下的利用串口中断的方式进行更加简便，应用程序将控制权交向串口的驱动程序，接收和发送的中断完全由串口驱动程序来控制，减轻了编写过程中的很多麻烦。
本程序中选用的是Delphi的串口通讯控件Spcomm来实现。
参数的设置可以自动完成。
单片机采用中断工作方式，用汇编语言编写，通讯波特率为1 2 kb/s，由于要和PC机进行通讯，选用11 0592 MHz的晶振，保证和PC机的波特率完全一致，避免由于波特率不同引起的收发错误。
为了配合多机工作方式，选用工作方式3。
单片机的通讯流程图如图３所示。
下面给出用Delphi编制的通讯程序和单片机的接收和发送程序。
单片机初始化子程序：单片机接收子程序：REPT:CLRRIMOVA,SBUFMOV@R0,ARET在程序编写过程中，为了保证接收和发送数据的正确性，我们加入了CRC校验程序，另外PC机发送给单片机的是ASCII码形式的数据，同样需要经过简单的变换，在此均作了省略。
利用RS－485协议进行串行通讯，可以保证快速、稳定远距离地传输数据。
在目前以及以后的工业控制和其他方面必将得到越来越多的应用。
