土的腐蚀性报告
水和土的腐蚀性
12 水和土腐蚀性的评价12.1 取样和测试12.1.1 当有足够经验或充分资料，认定工程场地的土或水(地下水或地表水)对建筑材料不具腐蚀性时,可不取样进行腐蚀性评价。
否则应取水试样或土试样进行试验，并按本章评定其对建筑材料的腐蚀性。
12.1.2 采取水试样和土试样应符合下列规定：1 混凝土或钢结构处于地下水位以下时，应采取地下水试样和地下水位以上的土试样，并分别作腐蚀性试验。
2 混凝土或钢结构处于地下水位以上时，应采取土试样作土的腐蚀性试验；3 混凝土或钢结构处于地表水中时，应采取地表水试样，作水的腐蚀性试验；4 水和土的取样数量每个场地不应少于各2 件，对建筑群不宜少于各3 件。
12.1.3 腐蚀性试验项目和试验方法应符合表12.1.3 的规定。
表12.1.3 腐蚀性试验项目序号 试验项目 试验方法 1 2 3 4 5 6 7 8 9 10电位法或锥形电极法 EDTA 容量法 EDTA 容量法摩尔法 EDTA 容量法 酸滴定法 酸滴定法 盖耶尔法碱滴定法 钠氏试剂比色法续表序号 试验项目 试验方法 11 12 13OH- 11 12酸滴定法 质量法 铂电极法141516 13141516两电极恒电流法四极法管罐法注：1 序号l～7 为判定土腐蚀性需试验的项目，序号l～9 为判定水腐蚀性需试验的项目；2 序号10～12 为水质受严重污染时需试验的项目；序号13～16 为土对钢结构腐蚀性试验项目；3 序号l 对水试样为电位法对土试样为锥形电极法(原位测试)；序号2～12 为室内试验项目；序号13～15为原位测试项目；序号16为室内扰动土的试验项目；4 土的易溶盐分析土水比为1：5。
12.2 腐蚀性评价12.2.1受环境类型影响，水和土对混凝土结构的腐蚀性，应符合表12.2.1 的规定；环境类型的划分按本规范附录G执行。
表12.2.1按环境类型水和土对混凝土结构的腐蚀性评价环境类型腐蚀等级腐蚀介质ⅠⅡⅢ弱中强硫酸盐含量(mg/L)250～500500～1500>1500500～15001500～3000>30001500～30003000～6000>6000 弱中强镁盐含量Mg2+(mg/L)1000～20002000～3000>30002000～30003000～4000>40003000～40004000～5000>5000 弱中强铵盐含量(mg/L)100～500500～800>800500～800800～1000>1000800～10001000～1500>1500续表环境类型腐蚀等级腐蚀介质ⅠⅡⅢ弱中苛性碱含量OH-35000～4300043000～5700043000～5700057000～7000057000～7000070000～100000强(mg/L) > 57000 >70000 >100000弱中强总矿化度(mg/L)10000～2000020000～50000>5000020000～5000050000～60000>6000050000～6000060000～70000>70000注：1 表中数值适用于有干湿交替作用的情况，无干湿交替作用时，表中数值应乘以1.3 的系数；2 表中数值适用于不冻区(段)的情况；对冰冻区(段)，表中数值应乘以0.8 的系数，对微冻区(段)应乘以0.9的系数；3 表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，应乘以1.5 的系数；单位以mg/kg 表示；4 表中苛性碱(OH－)含量(mg/L)应为NaOH 和KOH 中的OH－含量(mg/L)。
水土腐蚀性试验方法
水土腐蚀性试验方法水和土腐蚀性试验方法是评估材料对水和土壤环境下腐蚀性能的一种常用手段。
通过该试验方法，可以了解材料在不同水质和土壤条件下的耐腐蚀性能，从而指导材料的选用和设计。
水腐蚀性试验方法一般包括以下几个方面的内容：1.实验试样的制备：首先需要准备好试样，通常是片状或块状。
试样的制备要尽量符合实际使用条件，包括尺寸、表面处理等。
2.洁净水的准备：为了模拟真实环境中的水质条件，需要准备洁净水。
可以通过多种方式准备洁净水，如沸腾煮沸、过滤等。
3.试验槽的准备：将准备好的洁净水倒入试验槽中，使试样能够被完全浸泡。
试验槽的尺寸要适合试样的大小，槽底应平整，不得有异物。
4.试样的浸泡：将试样放入试验槽中，使其完全浸泡在水中。
同时，要保持试样的位置稳定，避免因水流的影响造成试样的移动。
5.观察和记录：在试样浸泡的过程中，要定期观察试样的变化情况。
记录试样的腐蚀程度、颜色变化等信息，以便后续分析和评估。
6.试验周期和条件：试验周期可以根据实际需要进行设定，通常需要持续较长时间才能得到准确的结果。
同时，试验的温度、光照等条件也要进行相应的控制。
与水腐蚀性试验方法相比，土腐蚀性试验方法稍微复杂一些。
其常用的试验方法包括以下几个方面的内容：1.土壤样品的采集和处理：首先需要采集代表性的土壤样品，并进行必要的处理，如筛分、干燥等。
样品的处理过程要尽量避免对土壤化学成分造成改变。
2.试样的制备：与水腐蚀性试验类似，试样在土腐蚀性试验中也需要进行制备。
与真实使用条件相符的试样有助于准确评估材料的耐腐蚀性能。
3.试验槽的准备：将准备好的土壤样品放入试验槽中，使试样能够与土壤充分接触。
试验槽的尺寸要适合试样的大小，且要保证试样能够完全被土壤覆盖。
4.试样的埋藏：将试样埋藏在试验槽中的土壤中，确保试样被土壤包围。
试样的埋藏深度要根据实际需要进行设定，以模拟真实使用条件。
5.观察和记录：在试样埋藏的过程中，要定期观察试样的变化情况。
土腐蚀性分析报告

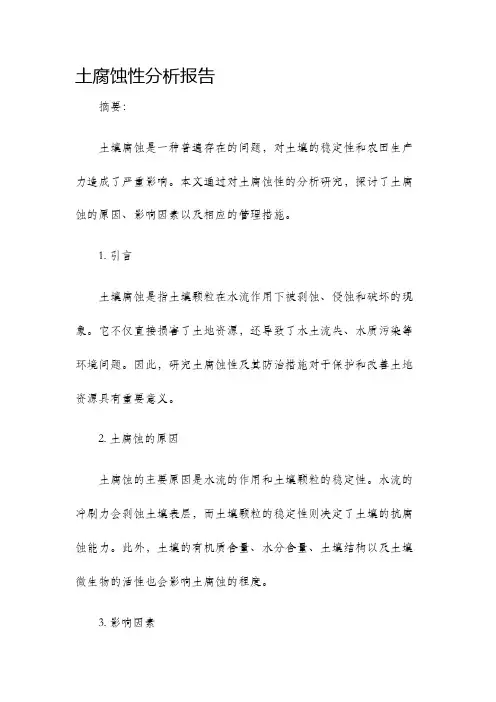

土腐蚀性分析报告摘要：土壤腐蚀是一种普遍存在的问题，对土壤的稳定性和农田生产力造成了严重影响。
本文通过对土腐蚀性的分析研究，探讨了土腐蚀的原因、影响因素以及相应的管理措施。
1. 引言土壤腐蚀是指土壤颗粒在水流作用下被剥蚀、侵蚀和破坏的现象。
它不仅直接损害了土地资源，还导致了水土流失、水质污染等环境问题。
因此，研究土腐蚀性及其防治措施对于保护和改善土地资源具有重要意义。
2. 土腐蚀的原因土腐蚀的主要原因是水流的作用和土壤颗粒的稳定性。
水流的冲刷力会剥蚀土壤表层，而土壤颗粒的稳定性则决定了土壤的抗腐蚀能力。
此外，土壤的有机质含量、水分含量、土壤结构以及土壤微生物的活性也会影响土腐蚀的程度。
3. 影响因素3.1 降水量和径流量降水量和径流量是土腐蚀的重要影响因素。
降水量过大会增加水流的冲刷力，加剧土壤的腐蚀程度。
高强度的降雨还会增加径流量，使得水流速度加快，进一步加剧了土腐蚀现象的发生。
3.2 土壤类型和组成不同土壤类型的腐蚀性也不同。
例如，黏性土壤由于其颗粒间的黏着作用，更容易发生腐蚀。
此外，土壤的有机质含量和颗粒大小也会影响土腐蚀的程度。
3.3 土壤结构和水分含量土壤结构的稳定性和水分含量是决定土壤腐蚀性的重要因素。
松散的土壤结构和高水分含量都会增加土壤的腐蚀程度。
因此，合理管理土壤结构和保持适宜的水分含量是减轻土腐蚀的关键。
3.4 土壤微生物的活性土壤微生物是土壤生态系统中的重要组成部分，它们的活性对土壤腐蚀具有一定的影响。
一些微生物可以产生胶体物质，增强土壤颗粒的稳定性，从而减轻土壤的腐蚀程度。
4. 管理措施4.1 植被覆盖植被的根系可以增强土壤的抗腐蚀能力，减缓水流速度，降低土壤流失的风险。
因此，合理选择和管理植被是防治土腐蚀的重要措施之一。
4.2 构筑物和保护设施合理设计和建设构筑物，如沟渠、坎坎和固壁等，可以减缓水流速度，降低土壤腐蚀的风险。
此外，利用护坡、护网等保护设施也能有效减轻土腐蚀现象的发生。
常用结构钢土壤腐蚀行为的研究

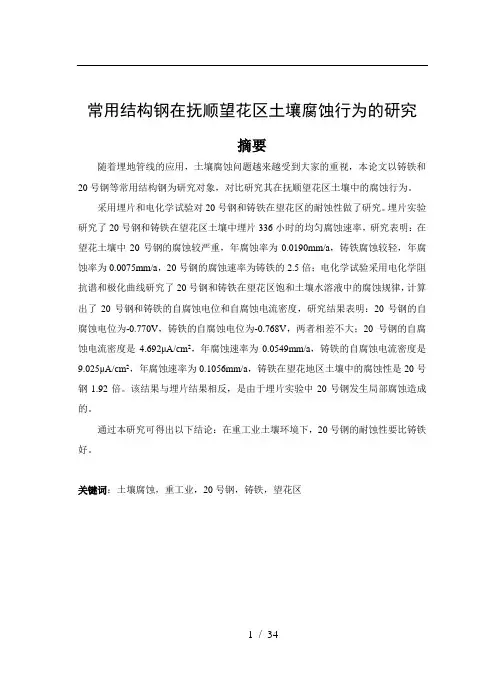

常用结构钢在抚顺望花区土壤腐蚀行为的研究摘要随着埋地管线的应用，土壤腐蚀问题越来越受到大家的重视，本论文以铸铁和20号钢等常用结构钢为研究对象，对比研究其在抚顺望花区土壤中的腐蚀行为。
采用埋片和电化学试验对20号钢和铸铁在望花区的耐蚀性做了研究。
埋片实验研究了20号钢和铸铁在望花区土壤中埋片336小时的均匀腐蚀速率，研究表明：在望花土壤中20号钢的腐蚀较严重，年腐蚀率为0.0190mm/a，铸铁腐蚀较轻，年腐蚀率为0.0075mm/a，20号钢的腐蚀速率为铸铁的2.5倍；电化学试验采用电化学阻抗谱和极化曲线研究了20号钢和铸铁在望花区饱和土壤水溶液中的腐蚀规律，计算出了20号钢和铸铁的自腐蚀电位和自腐蚀电流密度，研究结果表明：20号钢的自腐蚀电位为-0.770V，铸铁的自腐蚀电位为-0.768V，两者相差不大；20号钢的自腐蚀电流密度是4.692μA/cm2，年腐蚀速率为0.0549mm/a，铸铁的自腐蚀电流密度是9.025μA/cm2，年腐蚀速率为0.1056mm/a，铸铁在望花地区土壤中的腐蚀性是20号钢1.92倍。
该结果与埋片结果相反，是由于埋片实验中20号钢发生局部腐蚀造成的。
通过本研究可得出以下结论：在重工业土壤环境下，20号钢的耐蚀性要比铸铁好。
关键词：土壤腐蚀，重工业，20号钢，铸铁，望花区AbstractWith the wide application of buried pipelines, soil corrosion problem more and more be everybody's attention, this paper cast iron and 20 steel as the research object, the thesis studies in the heavy industrial corrosion behavior in the soil.In this article, the test and electrochemical test of buried for 20 steel and cast iron WangHua heavy industry corrosion was studied. Buried the 20 steel and cast iron WangHua buried in the soil of the 336 hours of uniform corrosion rate, research shows that: in the WangHua soil 20 steel’s corrosion has serious corrosion rate, years of 0.0190 mm/a, cast iron corrosion is lighter, annual corrosion rate of 0.0075 mm/a, corrosion rate of 20 steel is 2.5 times than cast iorn; Electrochemical experiment the electrochemical impedance spectroscopy and polarization curve 20 steel and cast iron WangHua saturated soil water solution in the corrosion rule, calculated the 20 steel and cast iron from corrosion of the potential and the corrosion current density, the results of the study show that: 20 steel from corrosion current density is 4.692μA/cm2, annual corrosion rate of 0.0549 mm/a, cast iron from corrosion current density is 9.025μA/cm2, annual corrosion rate of 0.1056 mm/a, cast iron in the soil of corrosive is in 1.92 times that of 20 steel in WangHua saturated soil steel more corrosion resistant.Through this research can draw the following conclusions: in heavy industry environment, 20 steel is better than cast iron in corrosion resistance.Keywords: Soil corrosion, heavy industry, 20steel, cast iron, WangHua目录摘要 (1)Abstract (2)引言 (5)1 文献综述 (6)1.1 材质简介 (6)1.1.1 20号钢 (6)1.1.2 铸铁 (6)1.2 土壤的性质与特点 (7)1.2.1我国典型土壤的特点 (7)1.2.2抚顺望花区土壤特点 (9)1.3土壤腐蚀的研究现状 (10)1.3.1 土壤腐蚀研究历史 (10)1.3.2 国外对于土壤腐蚀的研究 (13)1.3.3 国内对于土壤腐蚀的研究 (14)1.4土壤腐蚀的类型和机理 (15)1.4.1 土壤腐蚀类型 (15)1.4.2 土壤腐蚀机理 (15)1.5 影响腐蚀的因素与土壤腐蚀的危害 (18)1.5.1 影响土壤腐蚀因素 (18)1.5.2 土壤腐蚀危害 (19)2 研究方法 (21)2.1 试验所用试剂与仪器 (21)2.2 浸泡腐蚀和电化学腐蚀 (21)2.2.1 埋片试验 (21)2.2.2 电化学试验 (22)3 实验结果与分析 (24)3.1 埋片法试验结果分析 (24)3.2 电化学试验结果分析 (25)3.2.1 电化学阻抗谱分析 (26)3.2.2 动电位极化曲线分析 (28)3.3 20号钢和铸铁在望花区土壤中腐蚀行为的对比 (30)结论 (32)致谢 (33)参考文献 (34)引言随着国内工业不断发展，更多的大型机械设备应用到生产中去，其中很多都是埋地设备，这就不得不考虑土壤腐蚀的影响。
新疆电网典型地区盐渍土土壤中的腐蚀分析

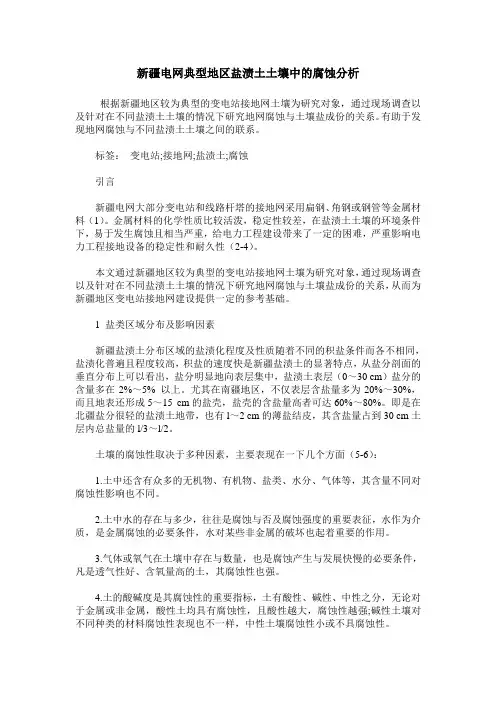

新疆电网典型地区盐渍土土壤中的腐蚀分析根据新疆地区较为典型的变电站接地网土壤为研究对象，通过现场调查以及针对在不同盐渍土土壤的情况下研究地网腐蚀与土壤盐成份的关系。
有助于发现地网腐蚀与不同盐渍土土壤之间的联系。
标签：变电站;接地网;盐渍土;腐蚀引言新疆电网大部分变电站和线路杆塔的接地网采用扁钢、角钢或钢管等金属材料（1）。
金属材料的化学性质比较活泼，稳定性较差，在盐渍土土壤的环境条件下，易于发生腐蚀且相当严重，给电力工程建设带来了一定的困难，严重影响电力工程接地设备的稳定性和耐久性（2-4）。
本文通过新疆地区较为典型的变电站接地网土壤为研究对象，通过现场调查以及针对在不同盐渍土土壤的情况下研究地网腐蚀与土壤盐成份的关系，从而为新疆地区变电站接地网建设提供一定的参考基础。
1 盐类区域分布及影响因素新疆盐渍土分布区域的盐渍化程度及性质随着不同的积盐条件而各不相同，盐渍化普遍且程度较高，积盐的速度快是新疆盐渍土的显著特点，从盐分剖面的垂直分布上可以看出，盐分明显地向表层集中，盐渍土表层（0～30 cm）盐分的含量多在2%～5% 以上。
尤其在南疆地区，不仅表层含盐量多为20%～30%，而且地表还形成5～15 cm的盐壳，盐壳的含盐量高者可达60%～80%。
即是在北疆盐分很轻的盐渍土地带，也有l～2 cm的薄盐结皮，其含盐量占到30 cm土层内总盐量的l/3～l/2。
土壤的腐蚀性取决于多种因素，主要表现在一下几个方面（5-6）：1.土中还含有众多的无机物、有机物、盐类、水分、气体等，其含量不同对腐蚀性影响也不同。
2.土中水的存在与多少，往往是腐蚀与否及腐蚀强度的重要表征，水作为介质，是金属腐蚀的必要条件，水对某些非金属的破坏也起着重要的作用。
3.气体或氧气在土壤中存在与数量，也是腐蚀产生与发展快慢的必要条件，凡是透气性好、含氧量高的土，其腐蚀性也强。
4.土的酸碱度是其腐蚀性的重要指标，土有酸性、碱性、中性之分，无论对于金属或非金属，酸性土均具有腐蚀性，且酸性越大，腐蚀性越强;碱性土壤对不同种类的材料腐蚀性表现也不一样，中性土壤腐蚀性小或不具腐蚀性。
二、建筑场地水、土腐蚀性的调查、测试与评价
（二)岩土工程分析评价的内容
建筑场地地质条件的稳定性及对拟建工程的适宜性； ① 建筑场地地质条件的稳定性及对拟建工程的适宜性； ② 为岩土工程设计提供地层结构的几何参数及岩土体工 程性状的设计参数； 程性状的设计参数； 地下水空间分布特征及有关参数； ③ 地下水空间分布特征及有关参数； 预测拟建工程对现有工程的影响， ④ 预测拟建工程对现有工程的影响，工程建设产生的环 境变化以及环境变化对工程的影响； 境变化以及环境变化对工程的影响； 提出地基与基础、边坡工程、 ⑤ 提出地基与基础、边坡工程、地下洞室等各项岩土工 程方案设计的建议； 程方案设计的建议； 预测施工过程中可能出现的岩土工程问题， ⑥ 预测施工过程中可能出现的岩土工程问题，并提出相 应的防治措施和合理的施工方案。 应的防治措施和合理的施工方案
• 表格说明： 表格说明： 序号1~7为判定土腐蚀性需试验的项目， 序号 为判定土腐蚀性需试验的项目， ① 序号 为判定土腐蚀性需试验的项目 序号1~9为判定 为判定 水腐蚀性需试验的项目； 水腐蚀性需试验的项目； 序号10~12 为水质 受严重污染时需试 验的项目 ； 序号 为水质受严重污染时需试 ② 序号 13~16为土对钢结构腐蚀性试验项目； 为土对钢结构腐蚀性试验项目； 为土对钢结构腐蚀性试验项目 ③ 序号1对水试样为电位法 ， 对土试样为锥形电极法（ 原 序号 对水试样为电位法， 对土试样为锥形电极法（ 对水试样为电位法 位测试） 序号2~12为室内试验项目 序号13~15为原位 为室内试验项目； 位测试）；序号2~12为室内试验项目；序号13~15为原位 测试项目；序号16为室内扰动土的试验项目 为室内扰动土的试验项目； 测试项目；序号 为室内扰动土的试验项目； 土的易溶盐分析土水比为1∶ 。 ④土的易溶盐分析土水比为 ∶5。
土及水腐蚀性评价
6.4土体的渗透性及易溶盐分析(1) 土的渗透性场地内的土层主要是第四系人工填土层、坡积层、残积层，以黏性土为主，渗透性差。
根据取样进行的室内土工试验结果，第四系土层的渗透性为极微透水～弱透水。
土的渗透系数见“土工试验分层汇总表”。
(2) 土的易溶盐分析根据本场地所取土样的易溶盐分析成果，依据《岩土工程勘察规范》（GB 50021-2001）（2009年版）12.2中有关规定判定：按环境类型评价，在Ⅲ类环境下，场地内的粉质黏土对混凝土结构具微腐蚀性；按地层渗透性评价，本场区第四系土层的渗透性为极微透水～弱透水，故场地内的粉质黏土为对混凝土结构具微腐蚀性；场地内的粉质粘土对钢筋混凝土结构中的钢筋具有微腐蚀性。
综合评定场地粘质粉土在Ⅲ类环境下对混凝土结构具微腐蚀性；对钢筋混凝土结构中的钢筋具微腐蚀性（详见附图）。
6.5水化学类型及腐蚀性评价(1) 水化学类型根据本次勘察所取3件水样水质分析成果，场地地下水总矿化度均小于1g/L，总硬度158.1～208.2mg/L，属微硬水～硬水；pH值7.83～8.05，属中性水～弱碱性淡水；水化学类型为HCO3－SO42-－Ca型水。
(2) 腐蚀性评价根据本场地所取水样的分析成果，依据《岩土工程勘察规范》（GB 50021-2001）（2009年版）12.2中有关规定判定：按环境类型评价，在Ⅲ类环境下，地下水和地表水对混凝土结构具微腐蚀性；按地层渗透性评价，本场区第四系土层的渗透性为极微透水～弱透水，故地下水和地表水为对混凝土结构具微腐蚀性；在长期浸水和干湿交替情况下，地下水和地表水对钢筋混凝土结构中的钢筋具有微腐蚀性。
综合评定场地内地下水和地表水在Ⅲ类环境下对混凝土结构具有微腐蚀性；对钢筋混凝土结构中的钢筋在长期浸水和干湿交替情况下有微腐蚀性（详见附图）。
建筑场地水、土腐蚀性的调查、测试与评价
水腐蚀性评价
评价水的pH值、电导率、溶解氧含量、氯离子含量等参数，以及水中微生物和 化学物质对建筑材料的腐蚀作用。
评价结果分析
腐蚀等级划分
根据测试和监测结果， 将建筑场地的土壤和水 腐蚀性划分为不同的等 级，如强腐蚀、中等腐 蚀和弱腐蚀。
风险评估
根据腐蚀性评估结果，对建筑场地进行风险评估，确定可能受到水 腐蚀影响的建筑物和结构，并提出相应的防护措施和建议。
数据整理与分析
对调查数据进行整理和分析，形成详细的调查报告，为后续的建筑设 计、施工和运营提供参考。
03
建筑场地土腐蚀性的测试
测试方法
室内试验
通过模拟土壤环境，在实 验室进行小型试验，以确 定土壤的腐蚀性。
。
测量土壤的电导率，了 解土壤中离子浓度对腐
蚀性的影响。
测试结果分析
腐蚀性等级划分
根据测试结果，将土壤腐蚀性划分为强、中、弱等不同等级。
腐蚀性影响因素分析
分析土壤类型、湿度、pH值和电导率等因素对腐蚀性的影响。
腐蚀性预测模型建立
基于测试结果，建立腐蚀性预测模型，为后续建筑设计提供参考。
04
建筑场地水、土腐蚀性的评价
水质情况
分析建筑场地附近的水质 情况，包括pH值、电导率 、氯离子含量等指标，以 评估水的腐蚀性。
水流情况
了解建筑场地附近的水流 情况，如水流速度、流量 等，以判断水流对建筑材 料的冲刷和腐蚀作用。
调查结果分析
腐蚀性评估
根据实验室测试和现场勘查的结果，对建筑场地附近的水腐蚀性进 行评估，确定腐蚀性的等级和范围。
建筑场地水、土腐蚀性的调 查、测试与评价
材料土壤腐蚀试验方法
材料土壤腐蚀试验方法
材料土壤腐蚀试验方法
一、试验环境
1、室温：室内温度为20℃~25℃，不久可操作。
2、湿度：四十分之一，用垂直热湿表表示。
3、气压：正常大气压或适当的气压添加剂，如硝酸或氢氧化钠。
4、腐蚀剂：常用的有硫酸、磷酸、氯化钠、氢氧化钠、硝酸和硒酸等。
二、试验方法
1、样品制备：准备所需腐蚀剂，拾取试样，用清水洗净，用布擦拭，然后晾置，或用干燥机干燥，温度不超过40°C。
2、温度控制：采用烘箱或温度控制仪，控制试验温度。
3、安放样品：将试样放置在密封容器中，再倒入恒温油，使油淹没样品。
4、添加腐蚀剂：将指定浓度的腐蚀剂添加入样品容器中，搅拌均匀，使腐蚀剂均匀分散。
5、热控制：将容器放入室温20℃~25℃的水中，保持温度稳定。
6、腐蚀控制：将容器放入室温20℃~25℃的酸性水溶液中，搅拌，用搅拌器将水搅拌均匀，使样品充分浸渍在腐蚀剂中进行腐蚀实验。
7、腐蚀效果观察：在指定的时间段内，对试样的腐蚀状况进行观察和记录，定期取出试样，对其腐蚀情况进行检查，记录腐蚀状况，
最终确定腐蚀结果。
8、试验结束：当取样的结果满足要求时，结束实验试验，将试样收回实验室，进行进一步分析。
土壤的腐蚀性评估
土壤的腐蚀性评估Coppe，里约热内卢联邦大学，巴西化学研究所，里约热内卢联邦大学，巴西恩普里萨Brasileira德Pesquisa Agropecuária（巴西农业研究公司），里约热内卢，巴西摘要:把土壤作为腐蚀性环境进行研究变得开始有必要了，这是因为材料和环境之间的物理化学相互作用引起的材料退化已显示出来。
在这些工作中，巴西东南部地区土壤的腐蚀性已经被研究了。
在这个区域，收集到了位于靠近矿浆管道的不同点的16个样品。
为了更好地理解的土壤腐蚀性，下面分析了已经准备好的由土壤样品制备的溶液：离子色谱分析法测定；等离子体放射测定和pH的测量方法。
结果表明了目前土壤成分中所包含的的元素数量对这个环境的土壤腐蚀性评估是非常重要的。
土壤腐蚀性的评价重要的是选择有效的方法，以保护地下结构和避免由管道故障引起的土壤污染。
关键词：腐蚀；土壤；管道；土壤成分1．介绍作为腐蚀性环境对土壤的研究是非常必要的，归因于埋在地下的管道和储油罐，因为它们的恶化可以代表着几年来的一个现实的经济和环境问题。
许多参数可以影响土壤腐蚀性，但较常用的方法是测量具有代表性土壤的腐蚀性。
自从全国腐蚀工程协会成立于1948年,对土壤腐蚀性概念理解的增加是有目共睹的。
其实，对环境的关注是非常重要的和一个更好的土壤侵蚀剂的理解对地下结构足够的更多的保护，避免泄漏的发生，作为结果，导致土壤的污染，是有必要。
根据Trabanelli等人(1972)，土壤可被视为一种一般极性的胶体毛孔特征的体系。
土壤颗粒之间的空间可装满水或气体。
费雷拉（2006）提到，当土壤与大气和海水或其他环境相比时，很难被归类为潜在的腐蚀性，因为它非常复杂。
海水，依据腐蚀专家提出明确的特点，以及同样相关的环境，使标准化的分类被用来表示：城市，海洋，工业和农村环境。
土壤的腐蚀性可理解为一种环境下产生和发展腐蚀现象的能力。
土壤被定义为一个电解质,这也可以理解为电化学理论。
岩土工程勘察腐蚀性分析评价
岩土工程勘察腐蚀性分析评价摘要：本文通过对结合220kV陈双变电站工程岩土层腐蚀性方面的事故分析及讨论，评价主要影响因素的分析及论证，总结了相关工作经验、岩土层腐蚀性综合评价的方法和步骤并提出了一些合理的观点或建议，有助于提高工作敏感度，把握规范条文的正确内涵，对今后有关这方面工作的统一认识和提高具有一定的实际意义。
其次对广西黑色页岩腐蚀性问题做总结，进一步提高了地区岩土工程勘察行业对广西黑色页岩腐蚀性的认知。
关键词：岩土工程勘察；腐蚀性分析；评价腐蚀性评价是岩土工程勘察的重要内容之一。
有些地方标准规定，岩土工程的腐蚀性，应采取土层和水试样，查明地下水和土的腐蚀性；而现行国家标准《岩土工程勘察规范》(GB50021-2001)（2009年版）明确规定,当有足够经验或充分资料认定工程场地的土和水对建筑材料不具腐蚀性时，可以不取样进行腐蚀性评价，否则，均应采取水和土试样进行试验并按规定评定其对建筑材料的腐蚀性。
1、工程概况1.1 概述220kV陈双变电站（现用名）拟建于广西壮族自治区河池市环江毛南族自治县。
拟建站址位县城西北约6.0km的陈双村西北侧的缓丘上，站址东南距离陈双小学约150m，距离陈双村约350m，站址东侧紧挨着县城至洛阳镇的省道S205，交通较便利。
工程规模：1）主变压器：本期1×180MVA，最终3×180MVA。
2）电压等级： 220kV，110kV，10kV。
3）各级电压出线回路数：a）220kV：终期8回，本期2回。
b）110kV：终期14回，本期5回。
c）10kV：终期36回，本期10回。
初步确定本变电站建(构)筑物结构型式及底部荷载标准值：1）户外配电装置其结构和荷载如下：220kV构架高14.5m，为A型构架，钢环形杆，钢横梁，刚性杯口基础，基础埋深约2.0m。
构架根开为3.4m，横梁每相拉力约15kN～30kN。
110kV构架高10.5m，为A型构架，预制环形钢筋混凝土柱，钢横梁，刚性杯口基础，基础埋深约2.0m。
2土腐蚀性分析报告
土壤腐蚀性分析1汉中龙腾工贸有限公司城固高速路口LNG加气站岩土工程勘察送样2016年4月20日化验号：16-W37 取样深度：1.20-1.40米分析2016年4月22日本报告仅对来样负责土样编号：ZK2 完成2016年4月30日分析项目项目单位离子名称毫克/千克毫摩尔/千克阳离子钾+钠 K++Na+23.00 0.92 钙 Ca2+90.58 2.26 镁 Mg2+16.53 0.68阴离子氯根 Cl-53.88 1.52硫酸根 SO42-83.57 0.87重碳酸根 HCO32-47.60 0.78碳酸根 CO32-12.60 0.21 氢氧根 OH-0.00 0.00 易溶盐总量327.77PH值：7.07备注：本实验依照GB50021-2001《岩土工程勘察规范》（2009年版）及GB/T50123-1999《土工实验方法标准》进行操作汉中市建筑勘察设计研究院审核人：实验人：土壤腐蚀性分析2汉中龙腾工贸有限公司城固高速路口LNG加气站岩土工程勘察司送样2016年4月20日化验号：16-W38 取样深度：1.60-1.80米分析2016年4月22日本报告仅对来样负责土样编号：ZK7 完成2016年4月30日分析项目项目单位离子名称毫克/千克毫摩尔/千克阳离子钾+钠 K++Na+23.50 0.94 钙 Ca2+91.38 2.28 镁 Mg2+15.80 0.65阴离子氯根 Cl-54.95 1.55硫酸根 SO42-81.65 0.85重碳酸根 HCO32-50.04 0.82碳酸根 CO32-13.20 0.22 氢氧根 OH-0.00 0.00 易溶盐总量330.52PH值：7.07备注：本实验依照GB50021-2001《岩土工程勘察规范》（2009年版）及GB/T50123-1999《土工实验方法标准》进行操作汉中市建筑勘察设计研究院审核人：实验人：。
水土腐蚀性评价
390～975
585～2925
750～4500
中
975～2925
2925～5850
4500～9000
强
＞2925
＞5850
＞9000
土中CL-含量对钢筋混凝土结构中钢筋的腐蚀性评价
腐蚀等级
A
B
微
＜400
＜250
弱
400～750
250～500
中
750～7500
500～5000
强
＞7500
＞5000
注：A是指地下水位以上的碎石土、砂土，坚硬、硬塑的粘性土；B是指湿、很湿的粉土，可塑、软塑、流塑的粘性土。
弱
260～650
390～1950
500～3000
中
650～1950
1950～3900
3000～6000
强
＞1950
＞3900
＞6000
水中CL-含量对钢筋混凝土结构中钢筋的腐蚀性评价
腐蚀等级
长期浸水
干湿交替
微
＜10000
＜100
弱
10000～20000
100～500
中
---
500～5000
强ห้องสมุดไป่ตู้
---
＞5000
土的腐蚀性评价
土中SO42-含量对混凝土结构的腐蚀性评价
腐蚀等级
环境类型
Ⅰ
Ⅱ
Ⅲ
微
＜300
＜450
＜750
有干湿交替作用
弱
300～750
450～2250
750～4500
中
750～2250
2250～4500
4500～9000
建筑场地水、土腐蚀性的调查、测试与评价
第四季度
1. 调查目的
了解某市建筑场地土壤 样品的化学成分及其对 建筑材料的腐蚀性影响 。
2. 调查方法
收集某市建筑场地不同 区域的土壤样品，进行
化学成分分析，包括 pH值、有机质含量、 硫化物含量、氧化还原
电位等。
3. 测试结果
经过化学成分分析，发 现某市建筑场地土壤样 品中有机质含量较高， 对钢结构材料具有较大
土腐蚀性的评价方法与标准
土的腐蚀性评价方法
通过检测土的pH值、有机质含量、 阳离子交换量等指标，评估土的腐蚀 性。
土的腐蚀性标准
根据不同的土质和用途，制定相应的 腐蚀性标准，如土壤电阻率、可溶性 离子含量等。
水、土腐蚀性综合评价方法
综合评价方法
综合考虑水和土的腐蚀性指标， 进行综合评价，以确定建筑场地 的整体腐蚀性。
感谢观看
水样采集
01
02
ቤተ መጻሕፍቲ ባይዱ
03
采集深度
根据建筑场地不同深度土 壤剖面的腐蚀性，确定采 集的深度。
采集方法
采用钻探、挖掘等手段获 取水样。
采集频率
根据场地规模和调查精度 要求确定采样密度和采样 频率。
水质分析
化学成分分析
对水样中的pH、总硬度、 溶解氧等化学成分进行分 析。
有机物分析
对水样中的有机物种类和 含量进行分析。
为建筑设计、施工和 运营提供基础数据和 支持
评估腐蚀物质对建筑 项目的影响及可能带 来的风险
腐蚀对建筑场地的影响
腐蚀对建筑结构的影响
可能导致结构强度下降、构件损坏等问题，严重影响建筑安全
腐蚀对地下设施的影响
地下管道、电缆等设施腐蚀后，可能导致泄露、短路等问题，影响 设施的正常运行
水、土的腐蚀性评价表格
微
钢筋混凝结
构中的钢筋
Cl-含量
36.44；43.07
＜250
250～500
500～5000
＞5000
微
微
备注
按《岩土工程勘察规范》（GB50021-2001）12.2条(2009年局部修订)评价
水
评价
腐蚀介质
( mg/kg)
测试值
1-1；4-1
评定标准
腐蚀
等级
评价
结果
类型
微弱中强源自混凝土结构SO42-
弱
中
强
混凝土结构
SO42-
46.11；51.22
＜450
450～2250
2250～4500
＞4500
微
微
Mg2+
5.18；6.48
＜3000
3000～4500
4500～6000
＞6000
微
PH值
7.45；7.50
＞5.0
5.0～4.0
4.0～3.5
＜3．5
微
侵蚀性CO2
/
＜30
30～60
60～100
25.45；21.81
＜250
250～500
500～5000
＞5000
微
微
备注
按《岩土工程勘察规范》（GB50021－2001）12.2条(2009年局部修订)评价
25.27；20.22
＜300
300～1500
1500～3000
＞3000
微
微
Mg2+
2.56；1.28
＜2000
2000～3000
3000～4000
《无机化合物对粉土及水泥土腐蚀作用的试验研究及耐久性评估》范文
《无机化合物对粉土及水泥土腐蚀作用的试验研究及耐久性评估》篇一一、引言在工程建设中，无机化合物因其特有的物理化学性质，常常被用于各种材料中，如粉土和水泥土。
然而，这些无机化合物在特定环境下可能对粉土及水泥土产生腐蚀作用，影响其工程性能和耐久性。
因此，对无机化合物对粉土及水泥土的腐蚀作用进行试验研究及耐久性评估，对于确保工程安全和延长结构使用寿命具有重要意义。
本文通过试验研究，分析了无机化合物对粉土及水泥土的腐蚀作用，并对其耐久性进行了评估。
二、试验材料与方法1. 试验材料本试验所使用的无机化合物主要包括氯化物、硫酸盐等。
粉土和水泥土的原材料分别取自当地工地和实验室制备。
2. 试验方法（1）制备粉土和水泥土试样，分别添加不同浓度的无机化合物溶液进行浸泡试验。
（2）在设定的时间点取样，进行物理性质和化学性质的测定，如含水率、密度、pH值、电导率等。
（3）对试样进行微观结构观察，分析无机化合物对粉土及水泥土的腐蚀作用机理。
（4）根据试验结果，评估粉土及水泥土的耐久性。
三、试验结果与分析1. 无机化合物对粉土的腐蚀作用试验结果表明，无机化合物对粉土的腐蚀作用主要表现在以下几个方面：（1）含水率变化：随着浸泡时间的延长，粉土的含水率逐渐升高，表明无机化合物溶液对粉土的渗透作用较强。
（2）密度变化：粉土的密度随浸泡时间的延长而降低，表明无机化合物的存在导致粉土的结构松散。
（3）微观结构观察：通过电子显微镜观察发现，无机化合物的存在导致粉土颗粒间的胶结物质溶解，颗粒间连接松动。
2. 无机化合物对水泥土的腐蚀作用（1）物理性质变化：随着浸泡时间的延长，水泥土的含水率、密度等物理性质发生变化，表明无机化合物对其产生了一定的腐蚀作用。
（2）化学性质变化：水泥土的pH值和电导率发生变化，说明无机化合物与水泥土中的成分发生了化学反应。
（3）微观结构观察：通过扫描电镜观察发现，无机化合物的存在导致水泥土的微观结构发生变化，部分水泥水化产物溶解，形成孔洞和裂缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称：*****20MW光伏发电项目取样编号：1
取样单位：取样日期：2016年04月07日取样地点：现场收样日期：2016年04月08日孔号：DK1 开始分析：2016年04月09日取样深度：3.0－3.2 提出报告：2016年04月16日氢离子浓度PH 7.10
离子mg/Kg
阳离子
K+
281.72 Na+
Ca2+68.76
Mg2+35.41
阴离子
Cl-85.61 SO42-184.17 HCO3-131.40 CO32-0.00 OH-0.00
土
质
评
价
地基土对混凝土结构、混凝土结构中钢筋及钢结构均具微腐蚀性。
主任：审核人：汇总人：
工程名称：*****20MW光伏发电项目取样编号：2
取样单位：取样日期：2016年04月07日取样地点：现场收样日期：2016年04月08日孔号：ZK48 开始分析：2016年04月09日取样深度：2.0－2.2 提出报告：2016年04月16日氢离子浓度PH 7.14
离子mg/Kg
阳离子
K+
261.74 Na+
Ca2+65.16
Mg2+33.17
阴离子
Cl-81.28 SO42-163.28 HCO3-123.27 CO32-0.00 OH-0.00
土
质
评
价
地基土对混凝土结构、混凝土结构中钢筋及钢结构均具微腐蚀性。
主任：审核人：汇总人：
工程名称：*****20MW光伏发电项目取样编号：3
取样单位：取样日期：2016年04月07日取样地点：现场收样日期：2016年04月08日孔号：ZK295 开始分析：2016年04月09日取样深度：3.0－3.2 提出报告：2016年04月16日氢离子浓度PH 7.17
离子mg/Kg
阳离子
K+
251.36 Na+
Ca2+68.21
Mg2+40.281
阴离子
Cl-89.24 SO42-173.27 HCO3-127.31 CO32-0.00 OH-0.00
土
质
评
价
地基土对混凝土结构、混凝土结构中钢筋及钢结构均具微腐蚀性。
主任：审核人：汇总人：。
