交换机与配线架的测试方法
交换机&配线架
3
(1): 10Base-T/100Base-TX端口状态指示灯 (3): 7段数码显示灯 (5): 直流电源指示灯和电源指示灯
配线架 COM口
Console口 网卡 网口 交换机 计算机
7
7号AMP配线架
701 712 713 724
预留 A组1-4号计算 机网卡接口 A组1-4号计算 B组1-4号计算 机COM接口 机COM接口
预留 B组1-4号计算 机网卡接口
8
8号AMP配线架
801 812 813 824
A组二层交换 机网口 1、2、 13、14
Quidway S3928P-EI以太网交换机
• Quidway S3900系列智能弹性以太网交换机 采用创新的IRF(Intelligent Resilient Framework，智能弹性架构)技术，将多台分 散的设备组成统一的交换矩阵，非常适合 作为关注扩展性、可靠性、安全性和易管 理性的办公网、业务网和驻地网的汇聚和 接入层交换机。
A组三层交换 机网口 1、2、 13、14
B组三层交换 B组二层交换 机网口 1、2、 机网口 1、2、 13、14 13、14
交换机Console口
交换机Console口
路由器Console口
路由器Console口
9
• 连接设备时不需要直接操作设备，只需要 在配线架上操作，通过短跳线将配线架上 相应端口连接即可。 • 例如A组要用1号计算机配置二层交换机， 按照实验要求需要将计算机的COM口与二 层交换机的Console口通过Console线连接起 来。现在在配线架上的操作如下：将配线 架701号端口与805号端口通过短跳线连接 即可完成。

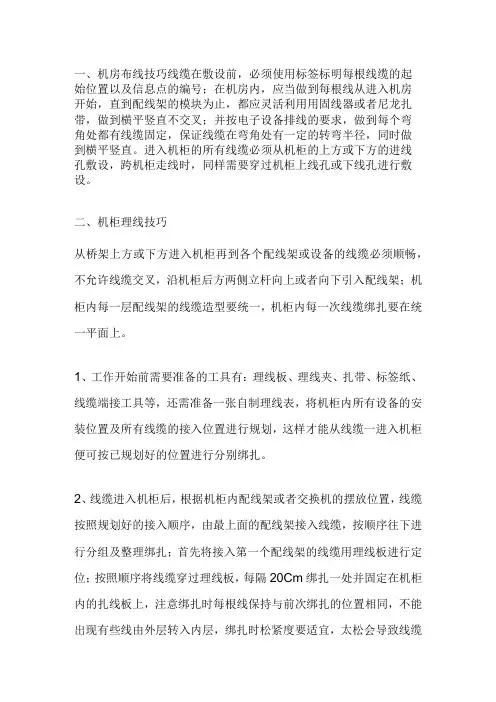

机柜理线的做法
一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。
二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。
1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。
2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。
3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。
4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。
综合布线虚拟仿真实验设计
综合布线虚拟仿真实验设计一、实验目的本实验旨在通过虚拟仿真的方式，让学生了解并掌握综合布线的原理、方法和技巧，培养学生的实际操作能力和解决问题的能力，提高学生在实际工作中的综合布线技术水平。
二、实验原理1. 综合布线的定义综合布线是指将计算机网络中的数据、语音和视频等各种信号集成到一个统一的布线系统中，以传输和控制各种通信信号的技术和方法。
综合布线可分为水平布线和垂直布线两种。
水平布线主要负责建筑物内部各部门之间的通信，包括工作区、水平配线间、水平主干线和总配线间等；垂直布线主要负责建筑物之间的通信，包括楼与楼之间的通信、楼与总部之间的通信等。
综合布线的设备主要包括光纤、网络交换机、路由器、配线架、配线模块等。
三、实验内容1. 实验环境的搭建搭建一个虚拟网络环境，包括几个建筑物和各种设备，如服务器、工作站、打印机等。
根据实际需求，合理规划综合布线的结构和布置，包括水平布线和垂直布线的划分、布线路径和布线设备的选择等。
根据规划设计，进行综合布线的实施工作，包括光纤的敷设、配线架的安装和设备的连接等。
对已实施的综合布线进行测试和调试工作，确保信号传输的稳定和可靠，包括光纤的连接状态、路由器和交换机的配置等。
四、实验步骤使用网络模拟软件，搭建一个虚拟网络环境，包括多个建筑物和各种设备，模拟实际的布线情况。
4. 综合布线测试和调试五、实验效果评估通过实验，评估学生对综合布线的理解和掌握程度，包括布线规划的准确性、布线实施的合理性和布线测试的可靠性等。
六、实验结果分析根据实验结果，分析学生在综合布线方面的优点和不足之处，并提出相应的改进措施和建议，以便进一步改善学生的综合布线技术水平。
七、实验拓展学生可以通过增加虚拟网络的规模和复杂度来进行拓展，加深对综合布线原理和方法的理解和运用能力。
电子配线架单配方案与双配方案对比
4
双配与单配对比（续）
端口检测 ☆单配线架模式只能检测智能配线架端的端口。 ★双配线架模式可以检测水平线和交换机双侧的 端口，从而保证端到端的全链路端口检测。
说明：作为从用户端到网络交换机端的全链路系统，如果 智能布线只能检测一端的话将对其智能管理功能造成很大 影响
5
双配与单配对比（续）
链路检测 ☆单配线架模式无法检测端口对应关系。 ★双配线架模式可以自动检测端口对应关系，即 端到端的全链路检测。
连接点标识技术的核心是在标准布线连接器上嵌入 微型芯片，通过与系统配线架的配合使用，系统能够自动 识别和记录线缆的连接以及与线缆相关的类型、颜色、长 度、极性、连接次数等信息。 链路技术的工作原理是在跳线内增加一根检测用铜 导线，连通配线架集成传感器装置形成回路，系统根据回 路通断信号判断现场跳线连接状态的变化。
端口和接头 有植入芯片
端口和接头 有额外触点
链路检测 连接点检测
3
双配与单配对比
功能
端口检测
单配
单端检测
双配
双端检测
链路检测 断电/故障后链路恢复
工单引导 检测跳线信息 网络设备管理 网络拓扑探索 基于位置的安全功能
不支持 不支持
单侧引导 不支持 不支持 不支持 不支持
自动识别 支持
双侧引导 支持（连接点检测技术） 支持 支持 支持
电子配线架单配方案 与双配方案对比
实现技术 – 单配
单配模式的常用技术为“端口检测”
端口检测技术原理是在配线架的每个RJ45端口内， 内置机械开关或者红外光微型感应器等方式感应跳线的插 拔，采用普通标准8芯跳线接入任一端配线架的端口，即 可有感应。
端口有机械开关 或者红外光微型 感应器
机柜、交换机、配线架等的安装
防雷设计
依据GB50057-94及GA371－2001中的有关规定，对计算 机网络中心设备间电源系统采用三级防雷设计。
第一、二级电源防雷：防止从室外窜入的雷电过电压、防
止开关操作过电压、感应过电压、反射波效应过电压。一般 在设备间总配电处，选用电源防雷器分别在L-N、N-PE间进 行保护，可最大限度的确保被保护对象不因雷击而损坏，更 大限度的保护设备安全。 第三级电源防雷：防止开关操作过电压、感应过电压。 主要考虑到设备间的重要设备（服务器、交换机、路由器等） 多，必须在其前端安装电源防雷器。如图13-1所示。
要求是既能提供防火、防水和防静电功能，又要轻、薄
并具有较高的强度和适应性，且有微孔通风。防静电地 板下面或防静电吊顶板上面的通风道应留有足够余地以 作为机房敷设线槽、线缆的空间，这样既保证了大量线 槽、线缆便于施工，同时也使机房整洁美观。
在设备间装修铺设抗静电地板安装时，同
时安装静电泄漏系统。铺设静电泄漏地网，通
场标记 场标记又称为区域标记，一般用于设备间、配 线间和二级交接间的管理器件之上，以区别管理器 件连接线缆的区域范围。它也是由背面为不干胶的 材料制成，可贴在设备醒目的平整表面上。
插入标记 插入标记一般管理器件上，如110配线架、 BIX 安 装 架 等 。 插 入 标 记 是 硬 纸 片 ， 可 以 插 在 1.27cm×20.32cm的透明塑料夹里，这些塑料夹可 安装在两个110接线块或两根BIX条之间。每个插入 标记都用色标来指明所连接电缆的源发地，这些电 缆端接于设备间和配线间的管理场。对于插入标记 的色标，综合布线系统有较为统一的规定，如表 13-1所示。
交换机安装、调试与维护 机柜、交换机、配线架的安装
☆ 学习目标 了解机柜安装要求； 能进行管理间子系统的电源安装； 掌握通信跳线架的安装的步骤； 能安装交换机； 能安装理线环； 能安装设备间防雷器；
网络综合布线实用技术第3版任务12 综合布线系统链路的连接
图12-14 光缆电缆混合链路（1）
12.2.2 电信间的形式
② 光缆＋光缆＋电缆方式。 建筑群子系统和建筑物干线子系统的主干缆线都采用 光缆，配线子系统的水平缆线采用电缆。此时建筑群子系 统和建筑物干线子系统的主干光缆端接到该电信间的光纤 配线架，配线子系统的水平电缆端接到该电信间的RJ45模 块化配线架。在该电信间需要配置分布层交换机和接入层 交换机。分布层交换机通过建筑群干线光缆连接到园区设 备间的核心交换机，通过建筑物干线光缆连接到各电信间 的接入层交换机；各电信间的接入层交换机通过建筑物干 线光缆连接到分布层交换机，通过水平电缆连接到各工作 区的信息点。分布层交换机为光纤接口，如果接入层交换 机上没有光纤接口，中间需要光电转换器。它们之间的连 接示意图如图12-15所示。
12.2.2 电信间的形式
图12-11 IDC配线架与IDC配线架在机柜中的连接
12.2.2 电信间的形式
图12-12 IDC配线架与RJ45配线架在机柜中的连接
12.2.2 电信间的形式
1．包含有建筑物配线架（BD）的电信间
2）计算机网络设备连接方式 计算机网络数据通信系统的建筑群子系统的主干缆线通常 采用光缆，而建筑物干线子系统的主干缆线通常可以采用光缆， 也可以采用双绞线，配线子系统的水平缆线通常采用双绞线， 当有特殊要求时也可采用光缆。在综合布线实际工程中有以下 几种情况。 ① 光缆＋电缆＋电缆方式。 建筑群子系统的主干缆线通常采用光缆，建筑物干线子系 统的干线缆线和配线子系统的水平缆线采用电缆。此时建筑群 子系统的主干光缆端接到该电信间的光纤配线架，建筑物干线 子系统的干线电缆和配线子系统的水平电缆端接到该电信间的 RJ45模块化配线架。在该电信间需要配置分布层交换机和接入 层交换机。
程控交换作业指导书
中通建设股份有限公司管理体系文件第１页共 21 页作业指导书·光纤吹缆机施工作业指导书程控交换设备安装调测作业指导书CTC 地址：中国·北京·丰台区南方庄甲56号邮编：100078电话：67668269 传真：目录第一章：开工前准备工作一、入施工现场前，须办入局手续二、项目经理部要有专人技术负责三、入现场前，进行施工摸底四、熟悉施工图的设计五、清点设备器材开箱检验六、填写开工报告七、机房安全要求第二章：交换设备硬件安装一、安装机架部分二、安装总配线架三、安装电缆走道及槽道四、布放电缆线五、焊绕接电缆芯线六、插接架间电缆及布线七、布放电源线第三章：安装程控交换系统测试一、加电测试前检查步骤二、加电步骤三、交换机装载前数据检查四、交换机装载数据五、硬件测试六、局数据附录一：华为程控交换机硬件安装一、机架防震底座的安装二、机架就位三、侧门的安装四、架内电缆的绑扎工艺五、用户缆布放六、电源线的安装七、设备标签八、机柜安装要求附录二：西门子程控交换机硬件安装一、机架防震底座的安装二、导轨的安装三、机架就位四、安装侧门、加固、照明五、架内、架间的电缆安装附录三：贝尔S1240程控交换机硬件安装一、机架防震底座的安装二、铝导轨的安装三、机架就位四、正、负极电源电缆的布放五、架间、架内电缆的安装六、用户电缆的布放七、机架的外置安装内容八、机架的外罩安装第一章开工前准备工作1.1项目经理部进施工现场前与建设单位办理入局手续，签定安全协议。
1.2项目经理部要有专人技术负责，并及时与建设单位、厂家督导联系。
1.3进入机房施工前要进行施工摸底。
1.3.1 电源必须接入机房，且有安全接地，机房照明能正常使用。
1.3.2 电揽上、下线孔预留的工艺应完成且通道无障碍。
1.3.3 假地板已经铺设完毕符合防静电要求。
1.3.4有关机房内一切装修土建工作全部完成。
1.4熟悉施工图的设计，掌握工程的内容和设计要求，核对机架的排列等和施工图纸有否出入，对设计意图不明或认为有不合理的地方，应向设计单位和建设单位上报，经设计单位同意才能修改设计。
网络综合布线实训项目表
2014-2015学年第一学期《综合布线技能》项目报告班级：计算机44、45班学号：姓名：指导教师：易跃忠资兴市职业中专实训题目：综合布线技能实训实训目的：（1）提高学生掌握局域网、综合布线工程设计能力。
（2）掌握网络、综合布线及智能建筑国内外标准与规范，掌握综合布线工程施工与管理能力。
（3）为今后从事智能建筑网络、综合工程与管理工作打下良好的专业基础。
（4）促使学生学习和收获新知识，掌握自我学习能力。
实训内容：本实训是通信专业学生的一个综合实践项目，是一个专门时间训练课程。
主要目的是为了学习网络综合布线系统设计，路由的施工，项目的管理，几个方面的综合应用能力，要理论联系实际，完成如下实训项目。
项目一：综合布线系统（7个子系统功用）要求：完成充分理解7个子系统功能，应用，及注意事项。
1.工作子系统由跳线和信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型。
注意事项：1)从RJ-45插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m。
2)RJ-45插座宜首先考虑安装在墙壁上或不易碰触的地方。
3)RJ-45信息插座与电源插座等应尽量保持20cm以上的距离。
4)对于墙面型信息插座和电源插座，其底边距离地面一般应为30cm。
2.水平子系统由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。
实现工作区信息插座和管理间子系统的连接。
水平子系统与垂直子系统的区别是：水平干线系统总是在一个楼层上，仅与信息插座、楼层管理间子系统连接。
注意事项：1)确定介质布线方法和缆线的走向。
2)双绞线的长度一般不超过90cm。
3)尽量避免水平线路长距离与供电线路平行走线，应保持一定的距离（非屏蔽缆线一般为30cm，屏蔽缆线一般为7cm）。
4)缆线必须走线槽或天花板吊顶内布线，尽量不走地面线槽。
5)如在特定环境中布线，要多传输介质进行保护，使用线槽或金属管道等。
6)确定距离服务器连线间距离最近的I/O位置。
交换机环路检查标准
交换机环路检查标准
交换机环路检查是网络管理中的重要任务之一，以下是一些常见的交换机环路检查标准：
1. 生成树协议（STP）：STP 是一种用于防止交换机环路的协议。
它通过选举根桥、计算路径和阻塞冗余链路来防止环路的形成。
2. 链路状态协议（LSP）：LSP 协议通过收集和传播网络拓扑信息来检测和避免环路。
它可以快速检测到环路，并采取相应的措施来消除它们。
3. 端口镜像：端口镜像可以将一个或多个端口的流量复制到另一个端口，以便进行监测和故障排除。
通过观察镜像端口的流量，可以检测到环路的存在。
4. 端口状态监测：交换机可以监测端口的状态，如连接状态、数据流量等。
如果发现端口异常，可能表示存在环路。
5. BPDU 防护：BPDU（桥协议数据单元）防护功能可以防止意外的BPDU 数据包在网络中传播，从而避免环路的形成。
6. Loopback 检测：交换机可以发送Loopback 数据包，并检查是否收到自己发送的数据包。
如果收到，说明存在环路。
需要注意的是，不同的交换机厂商可能会有不同的环路检查标准和方法。
在实际应用中，应根据具体情况选择适合的方法进行环路检查，并结合网络拓扑结构和配置进行综合分析。
交换机与配线架端口四种配对法
交换机与配线架端口四种配对法在组建局域网时，按照综合布线的一般规范，施工中应使用带有“米标”的网线或在两侧水晶头处套专用“异型号码管”，并在机柜处做与“米标”或“号码管”相对应的计算机标识记录。
许多单位原来计算机的数量很少，后来逐步添加了一些计算机，组成具有一定规模的局域网，而原来组网时并没有给连接计算机的网线做标识，或只加了1234、ABCD这样的纸制标签，容易出现雷同，时间久了有些标识还会模糊不清，这给以后的网络维护工作带来了不便。
在给局域网进行标准化改造过程中，给交换机与计算机相连接的网线配对是一项烦琐的工作，下面介绍四种常见的配对方法：1．使用网线测线器：这也是人们常用的方法，把所有的网线从交换机(或Hub)上拔下，把测线器的发射端连接在计算机一端的网线上，然后用接收端逐一测试交换机端的网线，找出有信号连通指示的一端，套上号码管，插入交换机相应位置，并做好记录，完成一组网线的配对工作，然后进行下一组网线的配对工作。
这种方法适合于计算机数量较少的局域网中。
2．逐一开启计算机：在网络连接正常的情况下，计算机网卡的电源指示灯、数据指示灯与交换机端对应端口位置的电源指示灯和数据灯会亮起来，根据这一特点，我们可以逐一开启计算机，观察交换机哪个位置的指示灯会亮起来，相应端口的网线即是与刚开启计算机相连的那根了。
某些网卡，只要网卡接入局域网，开机与否指示灯都是亮的，不适合用这种方法。
3．网线“热插拔”：在开启计算机的情况下，拔下与网卡相连的网线，观察交换机上哪个位置的指示灯熄灭，从而确定与计算机相连的网线。
道理与方法2是一样的，不过，热插拔对计算机存在一定的危害性。
上述方法需要断开局域网的连接，由两个人配合才能完成，计算机与交换机距离较远时还得通过对讲机、手机进行联络。
如果由一个人来完成这项工作，劳动强度是很大的。
某些重要的局域网不能随便断开网络连接，那么有没有比较简单的方法呢？当然有了！4、大数据拷贝法：我们知道，交换机和网卡的数据指示灯在进行数据传输时会快速闪烁，根据这个特点，我们可以从指定的计算机拷贝数据，通过观察交换机快速闪烁的数据指示灯来确定相连的计算机。
综合布线实验实验报告
综合布线与网络工程——大学生活动中心综合布线方案专业：班级：学号：姓名：目录目录--------------------------------------------------------------------------------------------- 2一、需求分析------------------------------------------------------------------------------------ 51.1信息需求的类型 ---------------------------------------------------------------------- 51.2信息点数量。
------------------------------------------------------------------------- 5二、设计方案 ------------------------------------------------------------------------------- 62.1总体思路（设计原则）------------------------------------------------------------- 62.2总体结构 ------------------------------------------------------------------------------- 62.3宿舍布线系统的设计---------------------------------------------------------------- 72.3.1 工作区子系统---------------------------------------------------------------- 72.3.2 水平子系统 ------------------------------------------------------------------- 72.3.3 管理子系统 ------------------------------------------------------------------- 72.3.4 干线子系统 ------------------------------------------------------------------- 72.3.5 设备间子系统---------------------------------------------------------------- 72.4 采用线缆类型及各系统材料配置 ------------------------------------------------ 82.4.1 水平子系统 ------------------------------------------------------------------- 82.4.2 工作区子系统---------------------------------------------------------------- 82.4.3 设备间 ------------------------------------------------------------------------- 92.5产品选型 ------------------------------------------------------------------------------- 9三.施工方案说明------------------------------------------------------------------------------- 113.1 工作区子系统安装 ----------------------------------------------------------------- 123.2 水平区子系统安装 ----------------------------------------------------------------- 12四、系统调试及验收-------------------------------------------------------------------------- 124.1布线标准 ------------------------------------------------------------------------------ 134.2 水平管理子系统安装 -------------------------------------------------------------- 134.3 施工要求标准 ----------------------------------------------------------------------- 134.4 垂直主干子系统安装 -------------------------------------------------------------- 144.5 设备间子系统安装 ----------------------------------------------------------------- 144.6施工要求标准 ------------------------------------------------------------------------ 144.7 验收 ----------------------------------------------------------------------------------- 15题目：大学生活动中心综合布线方案以我校校园网为对象，分析武昌分校校园网综合布线系统各子系统构成、综合布线设计方案（各子系统设计方法）、线材选择、施工方法、以及系统验收等。
实验任务2_虚拟局域网VLAN的配置1
实验二、虚拟局域网 VLAN 配置实验【相关知识】1．虚拟局域网 VLAN简介虚拟局域网 VLAN 是通过将局域网内设备逻辑地而不是物理地划分成一个个网段的技术。
这里 所说的网段仅仅是逻辑网段的概念，而不是真正的物理网段。
可以将 VLAN 理解为是在物理网络上 通过设备配置逻辑地划分出来的逻辑网络，相当于 OSI 参考模型的第二层的广播域。
由于实现了广 播域分隔，VLAN 可以将广播风暴控制在一个 VLAN 内部，划分 VLAN 后，随着广播域的缩小，网 络中广播包消耗的带宽所占的比例大大降低，网络性能得到显著提高。
不同的 VLAN 间的数据传输 是通过第三层（网络层）的路由来实现的，因此使用VLAN 技术，结合数据链路层和网络层的交换 设备可搭建安全可靠的网络。
同时，由于 VLAN 是逻辑的而不是物理的，因此在规划网络时可以避 免地理位置的限制。
如上所述，VLAN 具有控制网络广播、提高网络性能；分隔网段、确保网络安全；简化网络管 理、提高组网灵活性的功能。
目前业界公认的 VLAN 划分方法有如下几种：• 基于端口的 VLAN（PortBased）• 基于协议的 VLAN（ProtocolBased）• 基于 MAC 层分组的 VLAN（MACLayer Grouping）• 基于网络层分组的 VLAN（NetworkLayer Grouping）• 基于 IP 组播分组的 VLAN（IP Multicast Grouping）• 基于策略的 VLAN（PolicyBased）其中基于端口的静态 VLAN 是划分虚拟局域网最简单也是最有效的方法，它实际上是某些交换 机端口的集合，网络管理员只需要管理和配置交换机端口，而不管交换机端口连接什么设备。
这种 划分 VLAN 的方法是根据以太网交换机的端口来划分的，是目前业界定义 VLAN 最广泛的方法， IEEE802.1Q规定了这种划分 VLAN 的国际标准。
