南方电网基本情况及运行特点
南方电网基本情况及运行特点含电力调度管理规程
目录
Contents
• 南方电网概述 • 南方电网的运行特点 • 电力调度管理规程 • 南方电网的未来发展 • 南方电网的挑战与对策
01 南方电网概述
南方电网简介
地理位置
南方电网覆盖南方五省区，包括 广东、广西、云南、贵州和海南。
服务范围
为南方地区提供电力供应，保障工 农业生产、居民生活和商业用电需 求。
操作执行要求
规定操作执行的程序和要求，包括操作指令的下 达、执行和监护等。
调度事故处理流程
01
调度事故处理原则
遵循快速、准确、果断的原则， 采取有效措施保障电网安全稳定 运行。
02
调度事故处理流程
03
事故应急预案
规定调度事故处理的流程，包括 事故发现、报告、分析、处置和 总结等环节。
制定和实施调度事故应急预案， 提高应对突发事件的能力和水平。
电源结构
以火电、水电为主，核电、风电等 新能源为辅。
南方电网的发展历程
01
02
03
起步阶段
南方电网的前身是1993年 成立的华南电网，初期以 火电为主，水电为辅。
快速发展阶段
进入21世纪后，南方电网 加快了电源建设和电网升 级，同时大力开发新能源。
智能化转型
近年来，南方电网致力于 推进智能化转型，提升电 网运行效率和供电可靠性。
稳定控制策略
南方电网制定了一套完善的稳定控制策略，包括预防控制、紧急控 制和恢复控制等，以应对各种可能出现的电网稳定问题。
应急预案
南方电网建立了完善的应急预案体系，包括应对自然灾害、人为破坏 等突发事件的预案，以确保在紧急情况下能够迅速、有效地应对。
供电局背景知识
供电系统基础专业知识介绍 供电局主要生产场所及其设备之变电部分
23
供电系统基础专业知识介绍 供电局主要生产场所及其设备之变电部分——变电站
24
供电系统基础专业知识介绍 供电局主要生产场所及其设备之变电部分——变压器
是变电站最主要的设备，用来将某一数值的交流电压（电流） 变成频率相同的另一种或几种数值不同的电压（电流）的设 备。 通过变压器，将不同电压等级电网连接起来。
29
供电系统基础专业知识介绍
30
供电系统基础专业知识介绍 供电局主要生产场所及其设备之变电部分——互感器
互感器包括：电压互感器（PT)\电流互感器（CT)。 电压互感器和电流互感器实际上是一个变压器，按一、二线圈 绕组的比例关系把高电压、大电流按比例关系变换成低等级 的标准二次电压、电流，供保护、计量、仪表装置使用。同 时，使用互感器可以将高电压与电气工作人员隔离。
25
供电系统基础专业知识介绍
26
供电系统基础专业知识介绍 供电局主要生产场所及其设备之变电部分——断路器
断路器也称为开关。是变电站主要的电力控制设备,具有灭弧特 性,当系统正常运行时,它能切断和接通线路及各种电气设备的 空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速 切断故障电流,以防止扩大事故范围
运 行 分 部
调度通信中心 通信运维部 试验研究所
综 合 分 部 调 度 集 控 分 部 运 行 方 式 分 部 继 保 分 部 自 动 化 分 部 综 合 分 部 网 络 管 理 分 部 技 术 管 理 分 部 运 行 管 理 分 部 高 压 分 部 电 测 分 部 化 学 分 部 综 合 分 部 用 户 计 量 分 部
31
供电系统基础专业知识介绍
南方电网公司110-500kV变电站标准设计总论
南方电网公司110-500kV变电站标准设计目录第1章总论 (5)1.1 概述 (5)1.2 设计依据 (12)1.3 设计范围 (13)1.4 设计原则 (13)第2章标准设计各模块技术特点及指标 (19)2.1 500kV变电站模块技术特点及指标 (19)2.2 220kV户外变电站模块技术特点及指标 (19)2.3 220kV户内变电站模块技术特点及指标 (19)2.4 110kV户外变电站模块技术特点及指标 (19)2.5 110kV户内变电站模块技术特点及指标 (19)第3章模块使用说明 (20)3.1 概述 (20)3.2 使用原则 (20)3.3 使用方法 (20)第4章推荐技术方案组合 (22)4.1 500kV变电站瓷柱式断路器方案（CSG-500B-P） (22)4.2 500kV变电站HGIS方案（CSG-500B-H） (24)4.3 500kV变电站罐式断路器方案（CSG-500B-D） (26)4.4 220kV变电站户外瓷柱式断路器方案（CSG-220B-4B10ZG） (28)4.5 220kV变电站户外GIS方案（CSG-220B-3B35GWW） (30)4.6 220kV变电站户外GIS方案（CSG-220B-4B10GWW） (32)4.7 220kV变电站户内GIS方案（CSG-220B-4B10GNN） (34)4.8 110kV变电站户外瓷柱式断路器方案（CSG-110B-2B34AWD） (36)4.9 110kV变电站户内GIS方案（CSG-110B-3B34GND） (38)第5章精细化设计、施工标准说明及图集 (39)5.1 电气专业 (39)5.2 土建专业 (40)5.3 图集 (51)第1章总论1.1 概述1.1.1 编制原则（1）严格执行国家和电力行业有关变电站设计的标准、规程、规范及国家有关安全、环保等强制性标准，并应符合南方电网相关的生产标准、反事故措施等企业标准、要求。
南方电网基本情况及运行特点
2020/5/4
二 、南方电网特点 3.技术先进
静止无功补偿器（SVC）
右图为500kV梧州变电站的 SVC装置 用于调节母线电压，改善电 压稳定性及暂态稳定性
2020/5/4
二 、南方电网特点
4.清洁能源发展迅速
截至2011年12月底,清洁能源（水电、核电、风电、蓄能）装机容量 占全网的42%
直流换流阀厅
直流换流站
2020/5/4
二 、南方电网特点 3.技术先进
远距离、大容量海底电缆（32km）
2020/5/4
二 、南方电网特点
3.技术先进
亚洲首个500kV可控串补
中国首组实用型超导电缆
（TCSC ）
(HTS Cables)
500kV平果变电站的TCSC装置，用于 220kV普吉变电站的超导电缆装置 提升送电能力，改善电网稳定性。 （35kV,三相总长度100米），具有传输
2020/5/4
水电，35% 核电，3%
风电， 1% 抽水蓄能 ，3%
二 、南方电网特点
5.与周边电网联系广泛
缅甸通过1回 500kV、2回 220kV线路向云 南送电（太平江、
瑞丽江）
通过3回220kV、3回 110kV线路向越南送电
通过±500kV江城直流与 华中电网相联
通过4回400kV线路及6回 132kV线路与香港联网
2.西电送广东最大电力：2019年370万千瓦，2019年2321万千瓦； 3.频率越限时间从2019年的4694秒逐年下降至2019年的0秒； 4.220kV及以上继电保护正确动作率从2019年的99.29％提高到2019
202年0/5的/4 99.82％。
南方电网基本情况及运行特点27页PPT
1.东西互补性强，资源优化效果好（用电量及GDP）
Байду номын сангаас2019年各省区用电量比例
2019年各省区GDP总量
海南, 2%
贵州, 13%
云南, 13% 广西, 12%
广东, 60%
广东 （占全网比例）
广西 （占全网比例）
云南 （占全网比例）
贵州 （占全网比例）
海南 （占全网比例）
合计 （占全国比例）
发受电量（亿千瓦时）
2011年
2010年
4318.3
4046
59.83% 60.32%
875.3
798
12.13% 11.90%
928.6
863
12.86% 12.87%
912.1
821
12.64% 12.24%
151.7
138
2.10%
2.06%
7218.1
6708
18.25%
2019年南方五省区GDP总量8.18万亿元。
0
广东 广西 贵州 云南
16000 15000 14000 13000 12000 11000 10000 9000
70000 60000 50000 40000 30000 20000 10000
0
广东 广西 贵州 云南
16000 14000 12000 10000 8000 6000 4000
典型分月最高负荷曲线 广东年度最高负荷一般出现在夏季 西部年度最高负荷一般出现在冬季
60000 40000
蓄能 风电 核电 水电 火电
20000
0 广东
广西
云南
贵州
海南
西部广西、云南水电占比高，均超过50%。广东水电占比小，电源以火电为主。

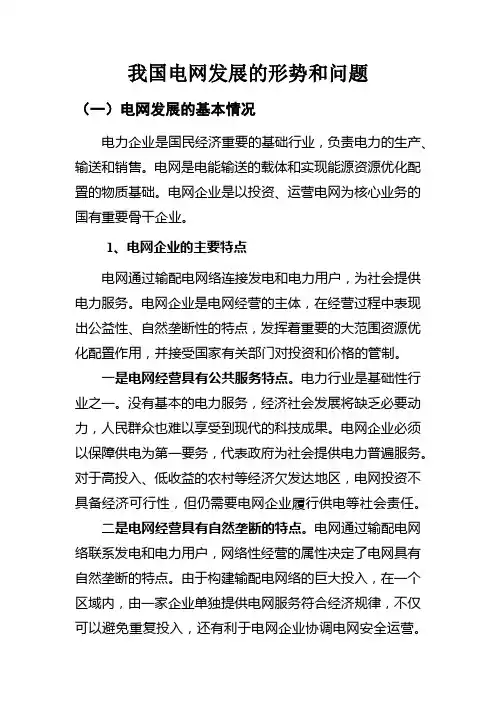

我国电网发展的形势和问题
我国电网发展的形势和问题（一）电网发展的基本情况电力企业是国民经济重要的基础行业，负责电力的生产、输送和销售。
电网是电能输送的载体和实现能源资源优化配置的物质基础。
电网企业是以投资、运营电网为核心业务的国有重要骨干企业。
1、电网企业的主要特点电网通过输配电网络连接发电和电力用户，为社会提供电力服务。
电网企业是电网经营的主体，在经营过程中表现出公益性、自然垄断性的特点，发挥着重要的大范围资源优化配置作用，并接受国家有关部门对投资和价格的管制。
一是电网经营具有公共服务特点。
电力行业是基础性行业之一。
没有基本的电力服务，经济社会发展将缺乏必要动力，人民群众也难以享受到现代的科技成果。
电网企业必须以保障供电为第一要务，代表政府为社会提供电力普遍服务。
对于高投入、低收益的农村等经济欠发达地区，电网投资不具备经济可行性，但仍需要电网企业履行供电等社会责任。
二是电网经营具有自然垄断的特点。
电网通过输配电网络联系发电和电力用户，网络性经营的属性决定了电网具有自然垄断的特点。
由于构建输配电网络的巨大投入，在一个区域内，由一家企业单独提供电网服务符合经济规律，不仅可以避免重复投入，还有利于电网企业协调电网安全运营。
自然垄断是电网发展的客观选择。
三是电网企业负有更大范围的资源配置责任。
由于我国幅员辽阔，资源分布不均，负荷中心与资源中心逆向分布，通过大范围、跨区域的电网建设与电力资源调度，可以充分发挥各地区资源优势和经济优势。
尤其是大规模水电的开发和利用，可实现资源的节约和绿色能源利用效率的最大化，有利于资源节约和环境友好。
四是电网企业承担着对国民经济和社会发展至关重要的电网安全责任。
随着电能越来越广泛的使用和电网范围的扩大，停电对国民经济和社会的影响越来越大，国外时有的大范围电力事故停电造成的影响日益严重，国民经济运行和社会安定对电网安全性的依赖程度越来越高。
五是电网企业必须接受严格的政府管制。
由于电网企业的公益性特点和自然垄断属性，目前国家对电网企业实行国有独资产权体制和行业禁入制度，同时也实施严格的价格管制。
供电局的基本情况和日常工作
供电局的基本情况和日常工作很多人可能和我一样，只是听说电力系统好，找工作的时候就千方百计的要来电力局，其实我觉得很多人并不了解电力局的工作内容和自己是否适合来电力局工作。
工作之后和别人聊起，很多人还以为电力局整天就是喝喝茶聊聊天，这样还能拿很高的工资，但实际情况并非如此，电力局的工作，基本上都是属于工人一个层次，即使你是博士去了，最初都是要下基层的。
下面就我的了解，给大家做一个简单的介绍。
一般说来，很多人签协议，最后都是到xx供电局，但是具体去了之后做什么呢，可能很多人并不清楚。
一个地方的市局包含很多生产部门，大致就是从输电——变电——配电——销电几个部分，与之相对应的就是，电力调度所、变电运行所（市区220kV变电站）、超高压运行所（500kV及以上变电站）、变电站检修所、线路运行所、电缆运行所、城东、城西、城南、城北等几个分局以及路灯管理所、计量中心等很多相关部门组成。
市局当然还有很多直属部门，比如办公室、行政处、人力资源处、生技处、基建处、财务处、营销中心和安监处等相关部，不过这些部门都是行政机构，属于行政人员，都是要从基层调上来的。
电力局和学校有点类似，xx电力局就好比是一个学校。
每一个生产部门就相当于一个学院一样。
市局下面的每一个所都有自己的一套行政机构，和市局分开办公，每个所分散于一个城市的东南西北不同地方。
绝大多数人，签了电力局之后，都会分配到下面的各个所里面。
只有极个别人会直接去调度所或者是财务处。
市局电力调度所负责110kV以下配网的调度；变电运行所负责市区220kV和110kV变电站的运行工作，其实就是去守变电站的；超高压运行所负责市区的500kV及以上变电站的运行工作，这个有些地方归超高压运行公司统一管理；变电检修所是负责500kV、220kV和110kV变电站的消缺和设备维修工作；分局负责管辖范围内的配网设备的运行检修、小区停电应急抢修、电表抄录和电费缴纳等一系列工作；送电管理所负责整个市里面，输电铁塔和线路的运行工作，比如查找雷击、线路检修等工作。
南方电网面试题资料
1、电力系统中性点直接接地和不直接接地系统中，当发生单相接地故障时各有什么特点？［ 5分］答：电力系统中性点运行方式主要分两类，即直接接地和不直接接地。
直接接地系统供电可靠性相对较低。
这种系统中发生单相接地故障时，出现了除中性点外的另一个接地点，构成了短路回路，接地相电流很大，为了防止损坏设备,必须迅速切除接地相甚至三相。
不直接接地系统供电可靠性相对较高，但对绝缘水平的要求也高。
因这种系统中发生单相接地故障时,不直接构成短路回路，接地相电流不大，不必立即切除接地相，但这时非接地相的对地电压却升高为相电压的1.7倍。
2、什么情况下单相接地故障电流大于三相短路故障电流？［ 5分］答:当故障点零序综合阻抗小于正序综合阻抗时,单相接地故障电流将大于三相短路故障电流。
例如:在大量采用自耦变压器的系统中，由于按地中性点多,系统故障点零序综合阻抗往往小于正序综合阻抗,这时单相接地故障电流大于三相短路故障电流。
3、电力系统的调频方式有几种？特点如何？］答：电力系统的调频方式分为一次调频和二次调频。
(1)一次调频是指由发电机组调速系统的频率特性所固有的能力，随频率变化而自动进行频率调整。
其特点是频率调整速度快，便调整量随发电机组不同而不同，且调整量有限，值班调度员难以控制。
(2)二次调频是指当电力系统负荷电出力发生较大变化时，一次调频不能恢复频率至规定范围时采用的调频方式。
二次调频分为手动调频及自动调频。
1)手动调频。
在调频厂，由运行人员根据系统频率的变动来调节发电机的出力，使频率保持在规定范围内。
手动调频的特点是反应速度慢，在调整幅度较大时，往往不能满足频率质量的要求，同时值班人员操作频繁，劳动强度大。
2）自动调频。
这是现代电力系统采用的调频方式，自动调频是通过装在发电厂和调度中心的自动装置随系统频率的变化自动增减发电机的发电出力，保持系统频率在较小的范围内波动。
自动调频是电力系统调度自动化的组成部分，它具有完成调频、系统间联络线交换功率控制和经济调度等综合功能。
1南方电网基本情况及运行特点
2019年南方电网运行简况
2.统调发受电量（截至2019年8月15日）
全网统调发受电量达3991亿千瓦时，同比增长20.62%。 广东统调发受电量达2397亿千瓦时，同比增长17.99%。 广西统调发受电量达506亿千瓦时，同比增长30.97%。 云南统调发受电量达478亿千瓦时，同比增长24.27%。 贵州统调发受电量达499亿千瓦时，同比增长23.17%。 海南统调发受电量达84亿千瓦时，同比增长20.37%。
R 深圳
大亚湾
元朗
大埔
直直直直直直 直直直直直直直直 直直直直直直直直
（3）超高压海底电缆
远距离、大容量海底电缆（32km）
（4、5）可控串补与超导电缆
亚洲首个500kV可控串补 （TCSC ）
中国首组实用型超导电缆 (HTS Cables)
500kV平果变电站的TCSC装置，用于 220kV普吉变电站的超导电缆装置，具 提升送电能力，改善互联电网稳定性 有传输容量大、损耗低，无污染等特性
直流换流阀厅
直流换流站
（2）南方电网安全稳定控制系统
（220kV以上厂站共配置481套安全稳定控制装置）
黔北电厂
S
鸭电
贵州北部稳控 鸭溪
构皮滩
铜仁
鲤鱼江
三峡江陵换流站
S
大方电厂
F
S
息烽区域稳控
贵州东部稳控
黔西电厂
F
息烽 贵-鸡区域稳控
福泉
F
R
施秉
纳雍二 R 纳雍一 R
贵阳
R 青岩 R
黎平
R
F
桂林
桥口
2019年1月27日至30日，广东西部地区出现罕见 的浓雾天气，导致500kV线路跳闸63条次。
试论南方电网发展规划
试论南方电网发展规划摘要：随着电力体制改革的深入，我国电力工业已处于实施厂网分开、在发电侧引入竞争的阶段，而美加大停电又给我国电力工业提出了警示。
在这种情况下，在电力发展规划中强调统一性、协调性和安全性就显得极为重要。
此文在概述南方五省(区)电源和电网的中长期规划(2010年-2020年)的基础上，对新形势下如何做好电力规划进行了阐述，并给出了作者对南方电力发展规划的的看法。
关键词：南方电网；电源规划；电网规划；电网结构；西电东送1引言南方电网发展已进入大电网互联、推进电力资源在更大范围内优化配臵的新阶段，厂网分开的电力体制把电力工业分解成为竞争性领域和自然垄断性领域两部分，尤其是在美加大停电事故之后，现代电力工业对电力发展规划提出了更高的要求，电力规划的统一性、协调性及规划电网的安全性变得日益重要。
统一性指的是统一规划电源和电网，统一规划一次系统和二次系统，统一规划送端电网、受端电网及西电东送电网，统一规划有功和无功等；协调性指的是电源和电网的协调发展，一次和二次系统的协调发展；安全性要求系统能够安全可靠地运行，体现在电网规划中就是要研究大同步电网的系统问题，例如：电网结构、更高一级电压等级出现的可能、电压支撑、多回直流线路落点集中、短路电流、广东接受西电比例、如何建好三道防线等问题。
只有在统一规划下同步配套建设，才能提高系统运行的整体协调性、可靠性和安全性，充分发挥大电网的优越性、经济性和优化配臵资源的作用。
2南方电网的电源规划2.1概述南方五省(区)的能源分布极为不均衡，五省(区)中的煤炭资源主要集中在云贵两省，两省的煤炭储量占五省(区)煤炭储量的96.6%；水电资源主要集中在云南、贵州、广西三省(区)，其中云贵两省的水能可开发容量占五省(区)的80.8%。
广东的水能、煤炭资源均非常贫乏，广西的资源也相对较少，煤炭不能自给。
从资源分布看，南方五省(区)明显呈现西高东低的趋势。
从长远来看，水能资源的开发在南方五省(区)发展中将占有突出地位，云南、贵州、广西地区的水能具有优越的开发条件，几大河流落差大而集中，流量大而相对平稳，每条河流都可修建调节性能良好的“龙头”水库，水库淹地和移民相对较少，许多梯级电站技术经济指标优越，同时，许多河流的开发大多是以发电为主，兼有一定的综合效益。
南方电网工程施工企业查询
南方电网工程施工企业查询近年来，随着南方地区经济的快速发展，电力建设项目也呈现出蓬勃的发展态势。
作为南方地区电力建设的主要承建方，南方电网工程施工企业在这一领域发挥着重要的作用。
作为南方电网工程施工企业的一名潜在业主或合作伙伴，在选择合适的施工企业之前，需要对南方电网工程施工企业进行全面的了解和查询。
一、南方电网工程施工企业的基本情况南方电网工程施工企业是指在南方地区从事电力工程建设施工的企业，主要承担各种电力工程项目的施工任务。
南方电网工程施工企业的规模和实力在南方地区电力建设领域具有一定的影响力和地位，其施工质量、工期和安全标准直接关系到电力工程项目的顺利完成和运行。
根据南方电网工程施工企业的不同业务范围和规模，可以分为大型综合性施工企业、专业性施工企业和小型施工企业。
大型综合性施工企业通常具有较强的资金实力、技术实力和管理实力，能够承担各类复杂电力工程项目的施工任务；专业性施工企业则针对某一特定领域或工程类型具有专业化的施工能力和经验，能够提供有针对性的施工服务；小型施工企业则以规模小、灵活性强为特点，主要承担一些中小型的电力工程项目的施工任务。
二、如何查询南方电网工程施工企业1. 了解南方电网工程施工企业的行业资质在查询南方电网工程施工企业之前，首先需要了解南方电网工程施工企业的行业资质情况。
南方电网工程施工企业的行业资质主要包括资质等级、工程类别和业绩等级等内容，通过查询南方电网工程施工企业的行业资质信息，可以了解其在电力建设领域的资质水平和能力。
查询南方电网工程施工企业的行业资质信息，可以通过南方电力行业主管部门的官方网站或南方电力行业协会的官方网站进行查询。
2. 查阅南方电网工程施工企业的业绩和信誉除了了解南方电网工程施工企业的行业资质情况外，还需要查阅南方电网工程施工企业的业绩和信誉情况。
南方电网工程施工企业的业绩和信誉主要包括工程施工质量、工期完成情况、安全标准和客户满意度等内容，通过查阅南方电网工程施工企业的业绩和信誉信息，可以了解其在电力建设领域的实际施工能力和服务水平。
南方电网两个细则算法规范解读
• 三.辅助服务补偿算法（4） • 2. 调峰补偿（2）
• 二、电厂运行管理细则算法3 • 2.6 AGC考核(3)： • （3）机组调节精度考核（15分钟）：
• θk=合格 （│δPk│/P额≤3%），其他不合格。 • δPk---为时段内机组实际出力与其AGC指令曲线之差的平均值。 • 机组k考核电量=（1- λk *33%-ωk*33%- θk*33%）*机组k积分 电量*0.1% • 电厂AGC考核电量（15分钟）=所有机组AGC考核电量之和。 • 注（1）有AGC远方投退操作的15分钟内免考；（2）若PLC不可控， 则认为电厂AGC不可用。 • (3)补充免考核条件:机组启停过程调节范围免考(水机15分钟,火 机60分钟).
• 三.辅助服务补偿算法（1） • 1. AGC补偿： • 以15分钟为基本时段，根据各时段AGC调节容量计算。
• （1）AGC月投运率：为机组AGC投运时间/机组运行时间。不包 括启、停及调试时间、出力低于AGC投运允许最低出力的时段。 （2）AGC容量服务供应量： 3分钟内向上可调容量=有功调节上 限-机组当前出力，3分钟内向下可调容量=有功调节下限-机组当 前出力之和。 • AGC容量补偿费用（月）=AGC容量服务供应量*月投运率*R1 • （R1广西=1.28 元/MWh）
0
（-2.5%＜电量偏差率＜2.5%）
（电量偏差率＜-2.5%）
-1*（电量偏差率+2.5%）*计划发电量；
其中：计划发电量，以最终执行的调度计划电量，由发电计划数据计算积分面积得出。 电量偏差率=（电厂出力积分电量-计划发电量）/计划发电量
机组出力为每台机2秒采集的出力数据。
• 发电计划考核图示： • 出力 实际
• 二、电厂运行管理细则算法3 • 2.7 电压曲线合格率考核（1）：
南方电网基本情况
一、概况注册名称: 中国南方电网有限责任公司英文名称: China Southern Power Grid Co.,Ltd(缩写:CSG)法定代表人: 赵建国注册资本: 人民币600亿元工商注册日期:2004年6月18日工商注册号: 440000000021704注册地址: 广州市天河区珠江新城华穗路6号邮政编码: 510623电话: 020-********传真: 020-********网址: 发行人是国有重点骨干企业,主要以经营广东、广西、云南、贵州和海南五省(区)电网业务为主,是国家授权的南方五省(区)电网的唯一运营商,肩负着保证供电安全、规划南方电网、培育南方电力市场以及管理电力调度和电力交易的重要职责。
截至2010 年底,发行人资产总额4,907.73 亿元,负债总额3,322.02亿元。
2010 年,发行人完成售电量6,027 亿千瓦时,西电东送电量1,117 亿千瓦时,实现营业收入3,682.32 亿元,利润总额101.15 亿元。
截至2011 年3 月31日,发行人资产总额4,972.41 亿元。
2011 年1-3 月,发行人实现营业收入877.32亿元,利润总额19.05 亿元,目前位居世界500 强企业第149 位。
二、历史沿革中国南方电网有限责任公司是按照《国务院关于印发电力体制改革方案的通知》(国发[2002]5号)和《关于印发<中国南方电网有限责任公司组建方案> 和<中国南方电网有限责任公司章程>的通知》(发改能源[2003]2101号)组建的有限责任公司,由中央直接管理,财务关系在财政部单列。
三、出资者与实际控制人发行人为大型中央直属企业,国务院国有资产监督管理委员会(以下简称“国资委”)代表国务院履行出资人职责。
发行人于2002年12月29日正式挂牌并开始运作,2004年6月18日完成工商注册登记手续。
2006年12月,广东省人民政府将所持有的南方电网公司部分股权转让给中国人寿保险(集团)公司(以下简称“中国人寿”),目前发行人股权结构如表所示。
