初中家庭电路专题(作图题)学习资料

合集下载

中考物理电学作图类(家庭电路、电与磁)作图题专项练习(含解析)

中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。

如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。

3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。

4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。

5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。

6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。

7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。

8．用笔画线代替导线将下列元件连入电路。

9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。

10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。

11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。

图乙为示意图，请完成接线。

12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。

14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。

家庭电路作图(含答案)

家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座声控开关光控开关。

中考物理专题19.4家庭电路作图问题(拓展解析版)

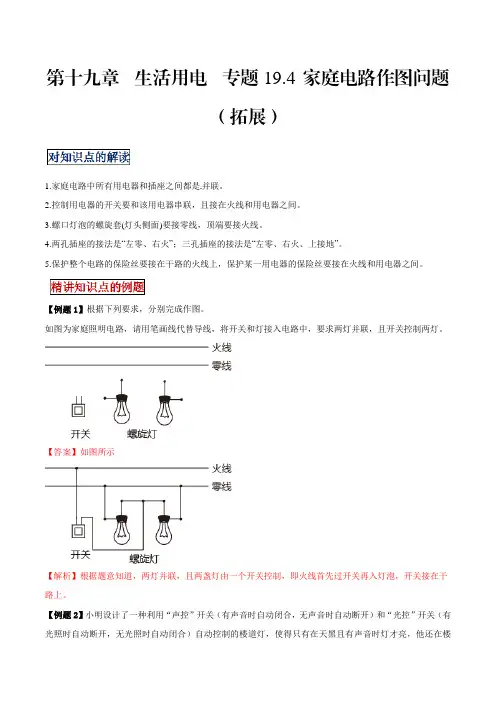

第十九章生活用电专题19.4 家庭电路作图问题（拓展）1.家庭电路中所有用电器和插座之间都是并联。

2.控制用电器的开关要和该用电器串联，且接在火线和用电器之间。

3.螺口灯泡的螺旋套(灯头侧面)要接零线，顶端要接火线。

4.两孔插座的接法是“左零、右火”；三孔插座的接法是“左零、右火、上接地”。

5.保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间。

【例题1】根据下列要求，分别完成作图。

如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。

【答案】如图所示【解析】根据题意知道，两灯并联，且两盏灯由一个开关控制，即火线首先过开关再入灯泡，开关接在干路上。

【例题2】小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。

（导线不得交叉）【答案】如图所示【解析】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地。

1.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

【答案】如图所示：【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。

如图所示。

2．为了节约能源，宾馆的客房都配有房卡。

只有把房卡插入电槽中，房间内的灯和插座才能有电。

请连接房间内的简化电路。

【答案】如图所示。

【解析】（1）据题意可知，房卡相当于电路的总开关；（2）在家庭电路中，插座和灯泡是互不影响的，即是并联的，而灯泡的开关和灯泡是串联的。

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

初中物理作图专题——家庭电路、电与磁作图

2．小明同学设计了一个电动按摩棒，其结构示意图如图22所示，ABO可以看作是一个杠杆，O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的交流电
时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：
(1)磁感线方向并标出电磁铁上端的磁极； (2)螺线管中的电流方向； (3)条形磁体所受磁力的示意图。
谢谢
(5) (2020无锡)为判断如图17所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。
二、电磁学作图
1．中考作图要求 (1)判断磁场中磁感线的方向，小磁针N极的方向；会画常见的几种磁体产生的磁场的磁感线； (2)判断通电螺线管电流方向； (3)判断通电螺线管磁极； (4)画出通电螺线管中线圈绕法。
(1)(2020自贡)生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图13中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
(3)保险丝只能接在火线上，不能接在零线上。这样，当保险丝熔断时，用电器和火线脱离，人接触到不工作的用电器时就没有触电的危险。 (4)两孔插座应按照“左零右火”的规定接入，三孔插座按照“左零右火上接地”的规定接入。 (5)连接时注意交叉相连处应加“点”，以区分交叉处是否相互连接。
3．作图练习
(2)(2020桂阳)如图6所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”“－”极，并标出通过通电螺线管外A点的磁感线的方向。

【作图题】10 家庭电路作图(考点梳理+强化练习)—2021中考物理二轮专题复习讲义

2021中考物理二轮考点过关：家庭电路作图考点梳理1．家庭电路的连接（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．强化练习1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。

2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。

请把电路图连接完整。

3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。

4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。

5．请用笔画线代替导线，将如图所示的家庭电路连接完整。

6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。

7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。

8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。

10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。

初中家庭电路专题(作图题)汇编

学习-----好资料初中家庭电路专题（作图题）1、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路.2、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中.Aflh ---------------------------------------spft ---------------------------- ---------地疑------------------ 一Wil捕血煤代口知肌3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度•请将电路图连接完整，使其符合安全用电的原则.4、请在如图中把螺口灯泡和开关正确接入家庭电路中.U□开关「I5、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费•科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用"声敏”材料制成"声控开关”.它能在有人走动发岀声音时闭合，无人走动时自学习-----好资料动断开•请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计岀只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.6、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中.况线 ---------------------------------------------------------------------------------------------------------------------------------轉-------述曲-[A]- 箱世推栉斤釁讦I捕柬7、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电•根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式.8、请将如图所示元件，连接成符合安全用电要求的家庭电路.学习-----好资料9、用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中.<4 —_____________________________ 火fit_ 毒it10、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中:火线12、请将图中所示元件，连接成符合安全用电要求的家庭电路.火燼 ---------------------------- 零线 ----------------------------地錢 ----------------------------13、如图所示的家庭电路中，吊灯L 1和L 2由开关S 控制，墙上有一个固定插座•请用笔画线代替导线将电路连接完整.14、请将图中所示的三孔插座正确地接入电路中.11、如图所示，S 1是光控开关，夜晚自动闭台，白天断开; 连接成声光控楼道节能照明电路.S 2是声控开关，有声音时自动闭合，安静时断开•请把图三孔茹座螺口灯泡t15、请在图中连接家庭电路的电路图•要求： L i 灯、L 2灯并联，开关 S 控制两盏灯.火线 ---------------------17、把螺口灯泡、开关和保险丝正确地接入家庭电路中去18、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中16、下图是安装一盏电灯和一个大功率插座的实物示意图, A 、B 为保险丝，请在图上画岀接线.火线 ______________________________零线 ------------------------------学习-----好资料学习-----好资料19、如图所示，是家庭电路的一部分。

中考物理作图专题《家庭电路作图》专项训练(解析版)

《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

6.请将图中的开关、电灯和三孔插座接入家庭电路中。

要求：开关控制电灯，插座单独使用。

7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。

9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。

12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。

九年级物理电学作图作图专题含答案精选全文

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

2024年中考物理复习专题：家庭电路作图

解：如图所示
感谢观看
解：如图所示
家庭电路作图
11.如图,分别用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
解：如图所示
家庭电路作图
12.用笔画线代替导线完成如图所示的电路。要求：只有在天黑且有声音时，灯才变亮；三孔插座与灯互不影响。[“声控” 开关(有声音时自动闭合，无声音时自动断开)、“光控”开关 (有光照时自动断开，无光照时自动闭合)]
解：如图所示。
家庭电路作图
5.图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1 是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
解：如图所示
家庭电路作图
6.请将“电能表”“空气开关”分别填入图中合适的方框内，并用笔画线代替导线，将图中的电灯和开关接入家庭电路中。
2024年中考物理复习专题家庭电路作图
家庭电路作图
1.如图所示是一个三孔插线板，其中插座是否通电由开关控制，并由指示灯显示开关是否闭合，则下面的电路图与该插线板内部电路一致的
是(其中L表示火线，N表示零线)( A )
A
B
C
D
家庭电路作图
2. 如图所示，请将三孔插座和控制三孔插座的开关正确连接入家庭电路中。
解：如图所示
家庭电路作图
3. 光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
解：如图所示
家庭电路作图
4. 根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中。

九年级物理电路连接作图专题

完美WORD格式编辑九年级物理电路连接作图专题一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．2．根据如图所示实物连线图画出电路图．3．根据如图所示实物连线图画出电路图．4．根据实物图画出电路图．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是_________ （选填L1或L2）11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是_________ ；（2）这样连接可能的危害是_________ ；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．17．画出下图中各种杠杆的动力臂和阻力臂．18．l2是F2的力臂，画出F1的力臂和力F2．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组？（滑轮重和摩擦不计）23．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．2013-2014学年江苏省无锡市九年级（上）物理同步练习卷（作图专题）参考答案与试题解析一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．2．根据如图所示实物连线图画出电路图．3．根据如图所示实物连线图画出电路图．4．根据实物图画出电路图．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是L1（选填L1或L2）11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是发生了短路；（2）这样连接可能的危害是烧坏电源；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．17．画出下图中各种杠杆的动力臂和阻力臂．18．l2是F2的力臂，画出F1的力臂和力F2．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组？（滑轮重和摩擦不计）==2.523．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．。

初中物理电学作图专题(含答案)

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

中考物理电学专题复习(二十二)有关家庭电路作图等问题

中考物理电学专题复习（二十二）有关家庭电路作图等问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．输电线进户后，经过家庭电路元件再连接用电器，图中连接顺序正确的是（）A．B．C．D．2．下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．建筑物上的避雷针必须与大地相连C．有人触电时，保险丝会立即熔断D．电能表必须安装在总开关之后3．下列有关家庭电路的说法中正确的是（）A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应串接在火线与电灯之间C．家庭电路中的用电器都是串联的D．电能表测量的是家用电器的总功率4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯5．如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（）A．A处最大B．B处最大C．C处最大D．一样大6．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（）A．我国家庭电路的电压为36V B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地7．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中两盏灯与其对应控制开关的连接是错误的B．使用洗衣机时应选择插座DC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，氖管都不发光8．某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S1的位置不正确D．开关S2只控制灯泡L29．关于如图中安全用电的阐述，不正确．．．的是（）A．使用测电笔时甲图所示正确B．人站在地上触摸火线，会发生触电事故C．照明电路中开关应接在零线上D．多个大功率用电器不能接同一插座同时使用10．如图的家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电原则B．两孔插座的连接不符合安全用电原则C．用试电笔检测插座的右孔氖管不发光D．若保险丝熔断，则一定是短路引起的二、多选题11．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联的B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装开关，乙处应装灯泡D．断开开关S时，站在地上的人接触A点或B点都不会触电三、填空题12．家庭电路中，用______检查用电器外壳是否带电；控制台灯的开关要安装在______线与灯座之间；台灯中的变阻器是通过改变接入电路中电阻线的______来改变电阻的。

初中物理电学第9讲--家庭电路讲义+习题训练(附答案)

家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。

(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。

②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。

4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。

用电器漏电使电流直接流入大地，防止触电事故发生。

(2)构造：左侧接零线N，右侧接火线L，中间接地线E。

<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。

(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。

二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。

2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。

<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。

3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。

4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。

家庭电路经典作图专题训练

家庭电路经典作图专题训练指示灯和插孔的正确连接方式，并将电源线接通。

1.请用笔画线将图中的“光控开关”、“声控开关”和灯泡正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路。

同时，在电路中安装一个不受开关控制的三孔插座。

2.图甲是一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）的实物图，图乙是背面接线示意图。

请将图乙中的电路连接完整，使开关控制电灯，但不影响插座供其他电器使用。

3.图甲是一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），图乙是插座背面的电路接线图。

请将电路连接完整，使开关能控制插座。

4.XXX要在新房里安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）。

图甲是实物图，图乙是背面接线示意图。

请帮他将图乙中的电路连接完整，使开关控制电灯，同时插座方便其他电器使用。

5.图乙中是图甲中插座的内部构造，请用笔画线将右图连接完整。

6.左图是带有控制开关的三孔插座，右图是家庭电路示意图。

请用笔画线将控制开关和三孔插座正确地连接在家庭电路中，并标明火线和零线。

7.图中是目前比较通用的插座（上面是两孔，下面是三孔）的示意图，还有一个由拉线开关控制的螺丝口电灯。

请合理地将它们连接在电路中。

8.图中是家庭电路的一部分，请将电灯、开关和三孔插座接入电路中。

9.请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路。

10.图中A为零线，B为火线，E为双孔插座，F为小灯泡，请完成家庭电路的连接。

11.(1) 图甲是XXX常用的一个插线板。

他发现，插线板上的指示灯在开关闭合时会发光，插孔正常通电。

即使指示灯损坏，开关闭合时插孔也能正常通电。

请在图乙中画出插线板中开关、指示灯和插孔的正确连接方式，并将电源线接通。

2) 图甲是XXX常用的一个插线板。

他发现，插线板上的指示灯在开关闭合时会发光，插孔正常通电。

即使指示灯损坏，开关闭合时插孔也能正常通电。

请在图乙中画出插线板中开关、指示灯和插孔的正确连接方式，并将电源线接通。

家庭电路连接及经典作图题训练九年级物理

家庭电路连接及经典作图题训练九年级物理————————————————————————————————作者：————————————————————————————————日期：九年级物理家庭电路的连接与作图∙连接方法：所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

∙家用电路的作用及连接方式：1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。

2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kW·h是指每消耗1kW·h的电能，电能表的表盘转1500转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：作用：在电路电流过大时，自动熔断，切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器作用：连接家用电器，给可移动家用电器供电；位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

九年级物理家庭电路作图题九年级物理家庭电路图

灯的寿命，小明实行以下方法，可行的是3．在家庭电路中，插座、螺口节能灯和开关的连接正确的选项是A.用额定功率较大的灯泡替换原来的灯泡接入原电路中使用使用D.用额定功率一样的两个灯泡串联后替换原来的灯泡接入原电路中使用2. 如下图，为家庭电路中常见的螺口灯泡和拉线开关，要求开关掌握灯泡，符合连接要求的是〔〕4．2023 年 4 月，赵先生家中井水突然变热至 47℃，修理电工访谈得知：水井内有抽水泵〔电动机〕，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S 就始终断开，但井水温度从今明显变高，电工检测觉察：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为以下图中的〔〕1 / 6B.用额定功率较小的灯泡替换原来的灯泡接入原电路中使用C.用额定功率一样的两个灯泡并联后替换原来的灯泡接入原电路中家庭电路作图1．明星小区最近一段时间由于楼道灯的供电系统电压偏高，楼道的照明灯灯丝常常熔断。

在电压临时无法转变的状况下，为了延长楼道映它们连接方式的是〔〕5．如下图，是家庭电路的局部电路连接示意图，其中接线错误的 A ．在家庭电路中，同时工作的用电器越多，总电阻越大 B ．空气开关是利用电流的磁效应工作的D ．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是由于导线的电阻比电炉丝的电阻大很多是〔〕8．关于家庭电路，以下说法正确的选项是〔〕A ．三孔插座B ．两孔插座C ．开关D ．电灯6．如下图的几种状况中可能会发生触电事故〔〕A ．甲和乙B ．甲和丙C ．乙和丙D ．甲和丁7．教室前方的两盏日光灯，由一个开关掌握，如下各图中能正确反C ．假设家庭电路中担忧装保险丝，那么发生短路时，会由于通过用电器的电流过大而烧毁用电器9. 如图是某家庭电路，闭合开关，灯不亮。
