湿式报警阀安装操作维护手册-011.
阀门的安装、维护与操作手册
阀门的安装、维护与操作手册阀门的安装、维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。
一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。
这就是截止阀为什么不可安反的道理。
其它阀门也有各自的特性。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜，以免操作别扭。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。
同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。
还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。
还要清除阀内的杂物。
阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
自动喷水灭火系统的维护保养作业指导书

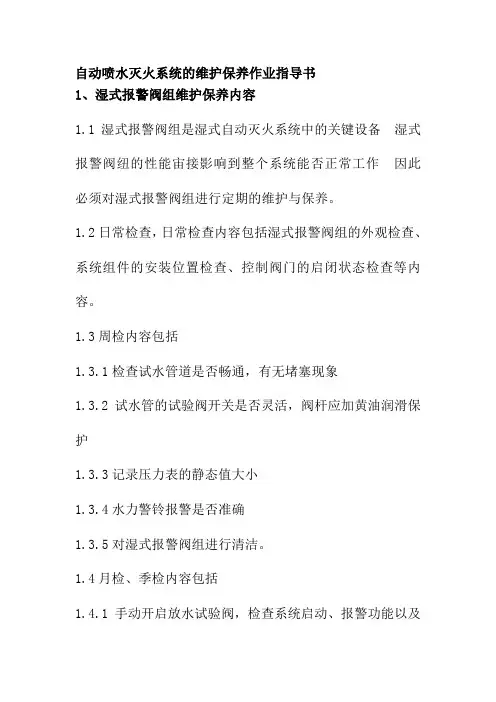

自动喷水灭火系统的维护保养作业指导书1、湿式报警阀组维护保养内容1.1湿式报警阀组是湿式自动灭火系统中的关键设备湿式报警阀纽的性能宙接影响到整个系统能否正常工作因此必须对湿式报警阀组进行定期的维护与保养。
1.2日常检查，日常检查内容包括湿式报警阀组的外观检查、系统组件的安装位置检查、控制阀门的启闭状态检查等内容。
1.3周检内容包括1.3.1检查试水管道是否畅通，有无堵塞现象1.3.2试水管的试验阀开关是否灵活，阀杆应加黄油润滑保护1.3.3记录压力表的静态值大小1.3.4水力警铃报警是否准确1.3.5对湿式报警阀组进行清洁。
1.4月检、季检内容包括1.4.1手动开启放水试验阀，检查系统启动、报警功能以及出水情况是否正常1.4.2水力警铃应发出报警声，压力开关应动作1.4.3对加铅封、锁链地方进行检查，有无变化，若发生损坏应及时修复。
1.5年检内容包括1.5.1全面清洁检查各控制阀和管路并加强维护保养1.5.2按月检要求进行捡查1.5.3与泵房一起实施全部联动检查。
2、湿式报警阀组维护保养方法2.1外观检查2.1.1使用观察检查方法每日对湿式报警组的外观进行检查,报警阀组各组件组装正确、完整、无渗漏配件功能完好、阀组四周应无影响操作的障碍物。
消防设施维护保养作业指导书修订页第2 页共 4 页自动喷水灭火系统的维护保第1版第0次修订养发布日期：2014年12月1日力表显示应符合设定值。
2.1.3报警阀之后的喷淋管网不可连接其它任何非喷淋用水器具如水龙头、洒水栓、消火栓箱等,否则将造成报警阀误报警而启动喷淋泵。
2.2安装检查2.2.1湿式报警阀为一种单向阀安装方向必须正确并且湿式报警阀必需垂直安装才能保证其正常发挥作用。
2.2.2使用观察检查利尺量捡查方法检查湿式报警阀组的安装位置报警阀组应安装在便于操作的明显位置,距室内地面高度宜为 1.2m,两侧与墙的距离不应小于0.5m,正面与墙的距离不应小于1.2m，报警阀组凸出部位之问的距离不应小于0.5m。
湿式报警阀
5
1、阀体
2、阀瓣 3、沟槽 4、水力警铃接口 5、座圈
三、湿式报警阀组各部件作用
2、延迟器
延迟器是一个有进水口和出水口的罐式储水容器，下 端有进水口，与报警阀的报警口连接相通，上端有出水 口，连接水力警铃。 当系统侧管道发生渗漏时，有可能引起湿式报警阀阀 瓣的微小开启，使水进入延迟器。但是，由于流量小，进 入延迟器的水量会从延迟器底部的节流孔排出，使延迟器
三、湿式报警阀组各部件作用
4、压力开关 压力开关是一种压力传感器，安装在延迟器出口后的报警管道上，作用是将水 压信号变换成电信号，从而实现电动报警或启动消防水泵。 工作原理：当报警阀开启后，报警管道充水，压力开关中的微动开关的触点动 作，将水压信号变换成电信号，输出电信号至消控室，从而实现电动报警或启动消 防水泵，报警阀关闭后电触点断开。
三、湿式报警阀组各部件作用
6、补偿器：
补偿器安装在报警阀阀体侧面供水侧与系统侧压力表管路之间，其作用 是：
（1）对系统侧管网因渗漏造成压力下降时进行补水；
（2）防止水源压力波动造成误报警； （3）防止管网内水倒流，相当于单向阀。
一、湿式报警阀的结构及系统组成
7、流指示器
水流指示器一般安装在配水干管上，起检测和指示报警区域的作用 。当 发生火情时喷淋头喷水，管网内水带动指示器内叶轮，从而拨动微动开关线
接至水力警铃 出水口
无法充满水，更不能从出口流向压力开关和水力警铃。只
有当湿式报警阀开启，水流经报警通道进入延迟器，将延 迟器注满并由出口溢出，才能驱动水力警铃和压力开关。 作用：1、延迟水力警铃动作时间 2、防止因水压波动而引起水力警铃的误报警。 报警延迟时间：5~90S。 排空时间：延迟器中的水经节流孔板流出时≤5min。
湿式报警阀组的安装 调试及维护管理p
湿式报警阀组的安装、调试及维护管理邱祥敏(广东省建设职业技术学院楼宇智能化工程技术)摘要：湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一，当火灾发生时能迅速地启动消防设备进行灭火，并发出报警信号的设备，它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试，以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词：延时器；压力开关；水力警铃；联动试验；维护管理1湿式报警阀组结构及工作原理：湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火，并发出报警信号的设备。
主要包括有：湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中，湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门，主要由阀体和阀瓣组成，在阀体座圈的密封面上，有通往延时器和水力警铃的沟槽及小孔；阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时，系统侧喷头动作喷水，阀瓣在压差作用下自动开启，水流经座圈的沟槽及小孔流向延时器，再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作，输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2．1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时，阀体两侧应充满符合设计参数要求的压力水；而且在水源压力波动时不发生误报。
2．2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2．3 关键安装工艺湿式报警阀应垂直安装，离地高度为1．2 m，两侧离墙距离不少于0．5 m，正面距墙不少于1．2 m。
同时，地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时，其长度不应超过6 m；当采用DN20钢管时，其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕，管道经强度和严密性试验合格后才开始进行。
湿式报警阀组的安装 调试及维护管理p
湿式报警阀组的安装、调试及维护管理邱祥敏(广东省建设职业技术学院楼宇智能化工程技术)摘要：湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一，当火灾发生时能迅速地启动消防设备进行灭火，并发出报警信号的设备，它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试，以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词：延时器；压力开关；水力警铃；联动试验；维护管理1湿式报警阀组结构及工作原理：湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火，并发出报警信号的设备。
主要包括有：湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中，湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门，主要由阀体和阀瓣组成，在阀体座圈的密封面上，有通往延时器和水力警铃的沟槽及小孔；阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时，系统侧喷头动作喷水，阀瓣在压差作用下自动开启，水流经座圈的沟槽及小孔流向延时器，再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作，输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2．1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时，阀体两侧应充满符合设计参数要求的压力水；而且在水源压力波动时不发生误报。
2．2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2．3 关键安装工艺湿式报警阀应垂直安装，离地高度为1．2 m，两侧离墙距离不少于0．5 m，正面距墙不少于1．2 m。
同时，地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时，其长度不应超过6 m；当采用DN20钢管时，其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕，管道经强度和严密性试验合格后才开始进行。
湿式报警阀说明书
一、概述1.定义：GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
2.应用范围：自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。
湿式系统要求环境温度不低于4℃，且不高于70℃。
常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。
自动喷水灭火湿式系统不适用以下场所：*存有遇水发生爆炸或加速燃烧的物品的场所；*存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；*存有洒水将导致喷溅或沸溢的液体的场所；*露天场所。
3.特点：*本系统使用环境温度4℃～70℃*本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。
*本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。
4 . 认证：*本公司的产品通过ISO9001质量体系认证*本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃》*本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统第7部分：水流指示器》*本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷头》*本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品”二、系统结构及工作原理1.系统结构示意图如图2.1所示图2.1湿式系统结构示意图2系统各部件说明3系统动作原理：*伺应状态湿式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，且无水通过阀瓣组件下游系统侧任何出口流出。
消防工程湿式报警阀安装
消防工程湿式报警阀安装4.9.1、报警阀组的安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管的连接。
水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
4.9.2、报警阀组安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于2.5m；室内地面应有排水设施。
4.9.3、压力表应安装在便于观测的位置；排水管和试验阀应安装在便于操作的位置。
4.9.4、水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。
4.9.5、应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。
4.10、喷淋管网系统试压及冲洗4.10.1、管网安装完毕后，应对其进行强度试验，严密性试验和冲洗。
4.10.2、对不能参与试压的设备、仪表、阀门及附件的加以隔离或拆除。
4.10.3、喷洒管道水压试验可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无泄漏，如有法兰、阀门等部位泄露，应在加压前紧固，升压后再出现泄漏时做好标记，卸压后处理。
必要时泄水处理。
4.10.4、水压试验压力应根据工作压力确定。
当系统工作压力等于或小于 1MPa时，试验压力采用 1.4 MPa；当系统工作压力大于1MPa时，试验压力采用工作压力再加0.4MPa。
试压时稳压30min，目测管网应无泄漏和变形，且压力下降不大于0.05MPa。
试压合格后及时办理验收手续。
水压严密性试验应在水压强度试验和管网冲洗合格后进行。
试验压力应为设计工作压力，稳压24h，应无泄漏。
4.10.5、管网冲洗应在试压合格后分段进行。
室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
4.10.6、管网冲洗宜用水进行。
冲洗前，应对系统的仪表采取保护措施。
止回阀和报警阀等应拆除，冲洗工作结束后应及时复位。
4.10.7、冲洗前，应对管道支架、吊架进行检查、必要时应采取加固措施。
4.10.8、管网冲洗的水流速度不宜小于3m/s；管网冲洗应连续进行，当出口处的水的颜色、透明度与入处水的颜色基本一致时，冲洗方可结束。
湿式报警阀手册
FireLock ® 欧洲版报警阀站751系列欧式内件（参见第10页）*特点当发生明显水流时，如开放式喷淋头的水流，警报阀的阀瓣抬高，允许水进入系统。
同时，水进入中间室，这样就允许水流通过水力警铃或水压报警装置激活警报。
这些警报继续响起，直至水流停止。
Victaulic 751 系列报警止回阀由高强度、低重量的球墨铸铁制成，并且可以方便地接触到内部所有部件。
无需从安装位置拆下阀门，即可更换所有内部件。
更换阀瓣橡皮密封圈时，也不要从止回阀上拆下阀瓣。
止回阀内外均有涂漆，增强了抗腐蚀性。
通过 UL、ULC、FM、VNIIPO认证的阀门站阀门可以竖立安装，并且管路内件包含选配的延迟器时，此类阀门既可以在恒压系统中使用，也可以在变压系统中使用。
VdS、CE、LPCB 内件只能垂直安装。
所有 751 系列只能以沟槽x 沟槽的形式提供。
751系列可供货范围11/2 – 8”/40 – 200 mm。
标准沟槽尺寸符合ANSI/AWWA C606要求。
可供货尺寸及许可压力 – 通过UL, ULC, FM, VNIIPO 认证：11/2 – 6”/40 – 165.1 mm的阀门的额定工作压力为300 psi/2065 kPa，静水压力测试达600 psi/4135 kPa。
8”/200 mm阀门的额定工作压力为225 psi/1550 ，静水压力测试可达kPa450 psi/3100 kPa。
选项供货尺寸和及许可压力：VdS、CE、LPCB 认证：此种配置的可用尺寸：3”、4”、6”、165 毫米（未通过 VdS 批准）和8”。
这些尺寸的额定值为 232 psi/16 bar。
选配装置包括压力开关，此开关允许电动报警面板或远程警报激活。
在有选配的延迟器的情况下，可以在恒压和变压装置中使用此阀门。
阀体分接在主管上，均可用于内件结构。
内件包括报警测试阀，此阀门允许测试警报系统，但不会降低系统压力。
可以随独立的内件套件购买 751 系列报警止回阀，或者也可以预先定制采购。
湿式报警阀系统
湿、干式自动喷水灭火系统消防设施操作图解Peter 发表日期：2013-09-24 17:53:20 浏览次数：2422本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。
一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
4.系统工作流程图湿式灭火系统动作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
湿式报警阀组的安装
湿式报警阀组湿式报警阀组的安装、调试及维护管理摘要：湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一，当火灾发生时能迅速地启动消防设备进行灭火，并发出报警信号的设备，它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试，以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词：延时器；压力开关；水力警铃；联动试验；维护管理1湿式报警阀组结构及工作原理：湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火，并发出报警信号的设备。
主要包括有：湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中，湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门，主要由阀体和阀瓣组成，在阀体座圈的密封面上，有通往延时器和水力警铃的沟槽及小孔；阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时，系统侧喷头动作喷水，阀瓣在压差作用下自动开启，水流经座圈的沟槽及小孔流向延时器，再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作，输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2．1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时，阀体两侧应充满符合设计参数要求的压力水；而且在水源压力波动时不发生误报。
2．2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2．3 关键安装工艺湿式报警阀应垂直安装，离地高度为1．2 m，两侧离墙距离不少于0．5 m，正面距墙不少于1．2 m。
同时，地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时，其长度不应超过6 m；当采用DN20钢管时，其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕，管道经强度和严密性试验合格后才开始进行。
建构筑物消防员中级-自动喷水灭火系统的使用与维护保养（三）
建构筑物消防员中级-自动喷水灭火系统的使用与维护保养（三）2017-09-08 11:23五、湿式报警阀组的维护保养（一）湿式报警阀组维护保养内容湿式报警阀组是湿式自动灭火系统中的关键设备，湿式报警阀组的性能直接影响到整个系统能否正常工作，因此必须对湿式报警阀组进行定期的维护与保养。
湿式报警阀组的维护保养内容主要包括：1.日常检查日常检查内容包括湿式报警阀组的外观检查、系统组件的安装位置检查、控制阀门的启闭状态检查等内容。
2.周检周检内容包括：①检查试水管道是否畅通，有无堵塞现象；②试水管的试验阀开关是否灵活，阀杆应加黄油润滑保护；③记录压力表的静态值大小；④水力警铃报警是否准确；⑤对湿式报警阀组进行清洁。
3.月检①手动开启放水试验阀，检查系统启动、报警功能以及出水情况是否正常；②水力警铃应发出报警声，压力开关应动作；③对加铅封、锁链的地方进行检查，看有无变化，若发生损坏应及时修复。
4.季检同月检。
5.年检①全面清洁检查各控制阀和管路，并加强维护保养；②按月检要求进行检查；③与泵房一起实施全部联动检查。
（二）湿式报警阀组维护保养注意事项自动喷水灭火系统必须始终处于临战状态，一旦发生火灾应能及时启动喷水灭火，因此，对湿式报警阀组的维护保养应注意以下内容：1.平时应建立一套完善的、科学的维护管理制度，规范的操作维护规程，发现问题及时解决，使系统始终处于完好状态，确保被保护场所的消防安全。
2.维护管理人员应经过消防专业培训，持证上岗。
维护管理人员应熟悉自动喷水灭火系统的原理、性能和操作维护规程。
3.湿式报警阀组发生故障，需停水进行修理前，应向主管值班人员报告，取得维护负责人的同意，并临场监督，加强防范措施后方能动工。
（三）湿式报警阀组维护保养方法1.外观检查①使用观察检查方法每日对湿式报警组的外观进行检查，报警阀组各组件组装正确、完整、无渗漏，配件功能完好，阀组四周应无影响操作的障碍物。
②报警阀组应有注明系统名称、保护区域的标志牌，压力表显示应符合设定值。
湿式报警阀的维护
湿式报警阀的维护
湿式报警阀是自动喷水灭火系统的中枢神经，它的正常工作与否直接影响着整个系统的正常运行，因此对湿式报警阀的日常维护十分重要。
1、应半月检查一次警铃转动是否正常，检查时打开放水阀，报警阀瓣因水压差而自动打开，水流入延迟器经20-30秒后，警铃发出报警声响。
如果警铃不发出响声，应检查整个警铃管道，排除其水垢、泥沙及污物，使水流畅通，防止报警失灵。
若警铃校验旋塞关闭后，警铃仍发声，则应检查校验旋塞是否关紧、在报警阀的环形水槽上是否积聚了障碍物、报警阀瓣下的橡胶是否老化或皱褶。
对这些故障应及时排除。
2、半年检查一次流动水压，检查时打开放水阀，警铃发出报警声响，此时，压力表所显示的压力值不应明显下降，如果下降较为显著，应检查闸阀是否堵塞或未开最大；如果压力表所显示的压力下降比较明显，且警铃不报警，应检查湿式报警止回阀的阀瓣启动是否正常。
3、检查阀瓣上橡胶垫片的密封面，清除附着在橡胶密封垫上的污物和异物；如有磨损或损坏，应及时更换。
4、每年应检查一次密封件和阀座环形槽，清除污物或异物；如有破损，应以备件更换。
5、根据消防用水的水质情况，定期打开过滤器上排污口，清理脏物。
6、日常注意消防水池的水位及水压和相应阀门所处状态是否符合规范要求。
7、误报警的处理：
发现误报警时，可检查整个管网是否漏水，检查延迟器溢出孔是否堵塞或排水不畅。
打开泄放试验阀可排空系统内积水或检验供水管网是否堵塞。
检查湿式报警阀阀瓣组件与阀座之间是否密封不严，使大量的水进入延迟器。
湿式报警阀安装操作维护手册-011.
AV-1-300型湿式报警阀安装及维护须知Alarm Check Valve installation & maintenance guidance概述AV-1-300型报警止回阀是分离式阀座圈、橡胶衬面阀瓣的水流报警止回阀。
用于湿式（自动洒水喷头）自动喷水灭火系统，可直立或水平*安装。
当系统流入相当于1只或多只喷头流量的稳定的水流后，可自动启动电动和/或水力报警装置。
水压变化的场所，应单独订购RC-1型延迟器（TFP920），用于当共用供水设备提供的水压变化时，避免误报警。
AV-1-300型报警止回阀配管附件包括：监测系统压力状况的压力表、旁通止回阀、主排水阀和报警试验阀。
旁通止回阀可使因水压增加而产生的小而缓慢的水流入系统侧管道，而不使阀瓣开启，以降低误报警的可能性。
警 告AV-1-300型报警止回阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。
灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。
应与安装商或制造商保持联系，以解决所出现的问题。
水力摩阻损失法兰加工标准技术参数认证：FM、UL、ULC认证工作压力：1.4 – 20.7 bar物理特性：阀体为球墨铸铁，手孔盖板为球墨铸铁或铸铁，阀座圈为青铜，DN65阀板材质为不锈钢，其它大尺寸阀板为球墨铸铁或铸铁，密封圈材质为EPDM橡胶。
工作原理系统初次充水时，直到系统侧和供水侧水压相同，这时扭矩弹簧使阀板关闭。
当系统压力稳定后，报警阀即处于准工作状态，阀座圈凹槽被密封，没有水流通过报警管道通过(压力开关和水力警铃不会动作)。
当系统中有喷头动作，会有稳定水流通过报警阀，同时会通过报警管道至限流装置，当进口流量大于出口流量时，延迟器会被水充满，随后会驱动水力警铃和压力开关动作，直至阀板关闭。
延迟器内的水会通过限流装置3.2mm排水口排除。
当系统内有瞬间压力波动时，阀板会瞬间开启，但由于有延迟器，所以降低了产生误报警的可能性。
湿式报警阀使用说明
湿式报警阀1、说明：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、产品结构和工作原理2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。
由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。
消防雨淋阀系统操作、安装、调试、维护(说明书全)
消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。
1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。
2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。
3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。
4）关闭雨淋阀上部蝶阀。
5）打开膜片腔供水阀（1/2”球阀）。
6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。
7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。
8）将雨淋阀上部蝶阀完全打开。
9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。
3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。
4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。
当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。
5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。
主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。
主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。
湿式报警阀结构及工作原理
湿式报警阀结构及工作原理1原理、安装及维护1.1 湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统，是一种应用极为广泛的固定式灭火系统。
1.2 湿式报警阀工作原理：该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。
当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，管网系统侧水压下降，供水侧和系统侧产生的压差就会将阀瓣打开，供水侧的水流入系统侧对管网进补水，整个管网处于自动喷水灭火状态。
同时，少部份水通过座圈上的小孔流向延迟器和水力警铃，在一定压力和流量的情况下，水力警铃发出报警声响，压力开关将压力信号转换成电信号，启动消防水泵和辅助灭火设备进行补水灭火，装有水流指示器的管网也随之动作，输出电信号，使系统控制终端及时发现火灾发生的区域，达到自动喷水灭火和报警的目的。
1.3 湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门。
1.4 湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。
需要进行试报警时：打开试报警控制球阀或末端放水装置即可进行报警试验，试验后将控制球阀恢复至原有状态。
2 各部件结构和工作原理图1 湿式报警阀结构图图1 ZSFZ湿式报警阀外观从图2可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器及相关管件等组成。
2.1 湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
