第1章制图基本知识参考答案

合集下载

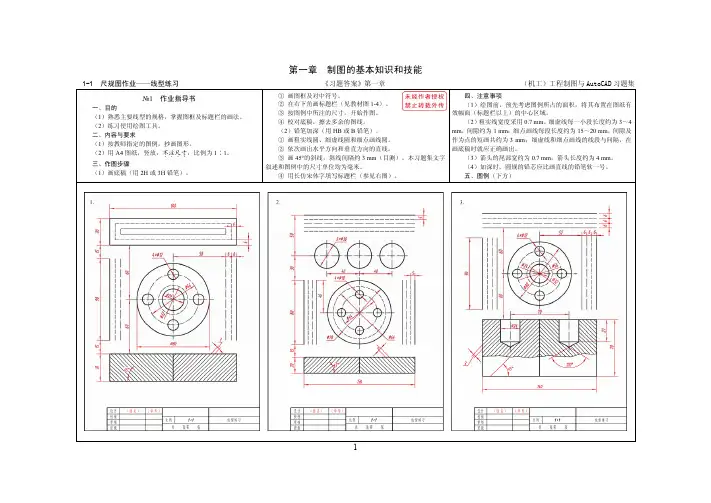

21习题答案(工程)第1章 制图基本知识和技能8

21习题答案(工程)第1章 制图基本知识和技能8

(机工)工程制图与 AutoCAD 习题集
1-5-3 利用圆(分)规作内接正六边形,顶点在左方。
1-5-4 根据图例中给定的尺寸,按 1∶1 的比例画出图形,并标注尺寸。
1-5-5 根据图例中给定的尺寸,按 1∶1 的比例画出图形,并标注尺寸。
5
1-6 圆弧连接
《习题答案》第一章
(机工)工程制图与 AutoCAD 习题集
寸数值从图中量取整数)
值从图中量取整数)。
3
1-4 尺寸注法练习(三)
1-4-1 按 1∶1 的比例标注尺寸,尺寸数值从图中量取整数。
《习题答案》第一章
1-4-2 按 1∶1 的比例标注尺寸,尺寸数值从图中量取整数。
(机工)工程制图与 AutoCAD 习题集
1-4-3 按 1∶1 的比例标注尺寸,尺寸数值从图中量取整数。
“√”)。
画“√”)。
A
√B
C
√A
B
C
√D
A
B
√C
D
1-2-4 下列图形绘图比例不同,判断其尺寸标注是否正确(在
1-2-5 下列图形绘图比例不同(用尺量一量),判断其尺寸标
正确的题号上画“√”)。
注是否正确(在正确的题号上画“√”)。
1-2-6 图中的哪个尺寸标注是正确的?(在题号上画“√”)。
√A
1-6-1 按 1∶1 的比例完成下面的图形,保留求连接弧圆心和连接点(切点)的作图线。
1-6-2 按 1∶1 的比例完成下面的图形,保留求连接弧圆心和连接点(切点)的作图线。
1-6-3 按 1∶1 的比例完成下面的图形,保留求连接弧圆心和连接点(切点)的作图线。
1-6-4 按 1∶1 的比例完成下面的图形,保留求连接弧圆心和连接点(切点)的作图线。

国家开放大学 建筑制图基础 第1章 制图的基本知识答案

国家开放大学 建筑制图基础 第1章 制图的基本知识答案

国家开放大学建筑制图基础第1章制图的基本知识题目1正确获得1.00分中的1.00分标记题目题干图纸幅面的简称是()选择一项:A. 图框B. 图幅C. 标题栏D. 会签栏反馈你的回答正确正确答案是:图幅题目2正确获得1.00分中的1.00分标记题目题干建筑制图的基本单位是()选择一项:A. mB. bC. cD. a反馈你的回答正确正确答案是:b题目3正确获得1.00分中的1.00分标记题目题干下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是()选择一项:A. 图样本身的任何图线均可用作尺寸线B. 半径、直径、角度与弧长的起止符号,宜用箭头表示C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制,应与被注长度平行反馈你的回答正确正确答案是:图样本身的任何图线均可用作尺寸线题目4正确获得1.00分中的1.00分标记题目题干绘制尺寸界线时应采用()选择一项:A. 粗实线B. 细实线C. 粗虚线D. 细虚线反馈你的回答正确正确答案是:细实线题目5正确获得1.00分中的1.00分标记题目题干绘制尺寸起止符号时应采用()选择一项:A. 中粗长线B. 中粗断线C. 波浪线D. 单点长划线反馈你的回答正确正确答案是:中粗断线题目6正确获得1.00分中的1.00分标记题目题干下列关于尺寸数字说法有误的一项是()选择一项:A. 图样上的尺寸单位在不同专业图中有具体规定,一般都省略不标B. 尺寸数字是形体的实际尺寸,与画图比例无关C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取反馈你的回答正确正确答案是:图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取题目7正确获得1.00分中的1.00分标记题目题干下列关于尺寸的排列与布置说法有误的一项是()选择一项:A. 总尺寸的尺寸界线应靠近所指部位,中间的分尺寸界线可稍短,但其长度应相等B. 互相平行的尺寸线,其中较小尺寸应离轮廓线较近C. 互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列D. 尺寸宜标注在图样轮廓以内,可与图线、文字等相交反馈你的回答正确正确答案是:尺寸宜标注在图样轮廓以内,可与图线、文字等相交题目8正确获得1.00分中的1.00分标记题目题干尺寸起止符号倾斜方向与尺寸界线应成()选择一项:A. 180B. 60C. 45D. 90反馈你的回答正确正确答案是:45题目9正确获得1.00分中的1.00分标记题目题干图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于()选择一项:A. 10mmB. 1mmC. 20mmD. 5mm反馈你的回答正确正确答案是:10mm题目10正确获得1.00分中的1.00分标记题目题干平行排列的尺寸线的间距,宜为()选择一项:A. 3~5mmB. 7~10mmC. 1~2mmD. 2~3mm反馈你的回答正确正确答案是:7~10mm题目11正确获得1.00分中的1.00分标记题目题干下列关于半径、直径、球的尺寸标注说法有误的一项是()选择一项:A. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同B. 半径的尺寸线应一端从圆心开始,另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心,两端画箭头指至圆弧D. 标注圆的直径尺寸时,直径数字前不得加直径符号反馈你的回答正确正确答案是:标注圆的直径尺寸时,直径数字前不得加直径符号题目12正确获得1.00分中的1.00分标记题目题干图纸上限定绘图区域的线框是指()选择一项:A. 图框B. 图幅C. 会签栏D. 标题栏反馈你的回答正确正确答案是:图框题目13正确获得1.00分中的1.00分标记题目题干标注球的半径尺寸时,应在尺寸前加注符号()选择一项:A. SB. RSC. SRD. R反馈你的回答正确正确答案是:SR题目14正确获得1.00分中的1.00分标记题目题干标注圆弧的弧长时,表示尺寸线应以()选择一项:A. 标注圆弧的弦长B. 该圆弧同心的圆弧线表示C. 平行与圆弧的直线D. 箭头反馈你的回答正确正确答案是:该圆弧同心的圆弧线表示题目15正确获得1.00分中的1.00分标记题目题干下列关于角度、弧长、弦长的标注说法有误的一项是()选择一项:A. 标注圆弧的弧长时,尺寸界线应垂直于该圆弧的弦B. 角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弦长时,起止符号用中粗短线表示反馈你的回答正确正确答案是:标注圆弧的弦长时,起止符号用中粗短线表示题目16正确获得1.00分中的1.00分标记题目题干在薄板板面标注板厚尺寸时,应在厚度数字前加厚度符号()选择一项:A. LB. SC. RD. t反馈你的回答正确正确答案是:t题目17正确获得1.00分中的1.00分标记题目题干下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是()选择一项:A. 外形为非圆曲线的构件,可用坐标形式标注尺寸B. 标注坡度时,应加注坡度符号C. 坡度禁止用直角三角形标注D. 标注正方形的尺寸,可用“边长×边长”的形式,也可在边长数字前加正方形符号“□”反馈你的回答正确正确答案是:坡度禁止用直角三角形标注题目18正确获得1.00分中的1.00分标记题目题干下列关于尺寸的简化标注说法有误的一项是()选择一项:A. 对称构配件采用对称省略画法时,该对称构配件的尺寸线应不超过对称符号B. 连续排列的等长尺寸,可用“个数×等长尺寸=总长”的形式标注C. 杆件或管线的长度,可直接将尺寸数字沿杆件或管线的一侧注写D. 构配件内构造要素(如孔、槽等)如相同,可仅标注其中一个要素的尺寸反馈你的回答正确正确答案是:对称构配件采用对称省略画法时,该对称构配件的尺寸线应不超过对称符号题目19正确获得1.00分中的1.00分标记题目题干制图前的准备工作不包括()选择一项:A. 识读图样,选用适当大小的图纸和比例B. 检查图样、修正错误C. 在图板上固定图纸,绘出图框线和图标位置D. 准备工具和仪器反馈你的回答正确正确答案是:检查图样、修正错误题目20正确获得1.00分中的1.00分标记题目题干一般制图的第一个步骤是()选择一项:A. 绘制图样底稿B. 检查图样、修正错误C. 图纸整理D. 底稿加深反馈你的回答正确正确答案是:绘制图样底稿题目21正确获得1.00分中的1.00分标记题目题干一般制图的最后一个步骤是()选择一项:A. 图纸整理B. 检查图样、修正错误C. 绘制图样底稿D. 底稿加深反馈你的回答正确正确答案是:图纸整理题目22正确获得1.00分中的1.00分标记题目题干圆弧连接的关键是根据已知条件,确定()选择一项:A. 圆弧的弦长B. 连接圆弧的圆心和切点C. 圆弧的直径大小D. 圆弧的弧长反馈你的回答正确正确答案是:连接圆弧的圆心和切点题目23正确获得1.00分中的1.00分标记题目题干幅面代号为A4的图纸长、短边尺寸分别是()选择一项:A. 1189mm、841mmB. 297mm、210mmC. 841mm、594mmD. 420mm、297mm反馈你的回答正确正确答案是:297mm、210mm题目24正确获得1.00分中的1.00分标记题目题干在平面图形中确定尺寸位置的点、直线称为()选择一项:A. 尺寸标注B. 尺寸基准C. 尺寸定位D. 尺寸定型反馈你的回答正确正确答案是:尺寸基准题目25正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的形状和大小的尺寸是()选择一项:A. 尺寸标注B. 尺寸定型C. 尺寸基准D. 尺寸定位反馈你的回答正确正确答案是:尺寸定型题目26正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的相对位置的尺寸是()选择一项:A. 尺寸定型B. 尺寸定位C. 尺寸基准D. 尺寸标注反馈你的回答正确正确答案是:尺寸定位题目27正确获得1.00分中的1.00分标记题目题干一个工程设计中,每个专业所使用的图纸除去目录及表格所采用的A4幅面,一般不多于()选择一项:A. 4种B. 2种C. 1种D. 3种反馈你的回答正确正确答案是:2种题目28正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为()选择一项:A. 祥例B. 图例C. 图样D. 比例反馈你的回答正确正确答案是:比例题目29正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为()选择一项:A. 3种B. 2种C. 1种D. 4种反馈你的回答正确正确答案是:1种题目30正确获得1.00分中的1.00分标记题目题干图样及说明中的汉字宜采用()选择一项:A. 楷体B. 长仿宋体C. 隶书D. 黑体反馈你的回答正确正确答案是:长仿宋体题目31正确获得1.00分中的1.00分标记题目题干制图的基本规定要求数量的数值注写应采用()选择一项:A. 斜体阿拉伯数字B. 正体阿拉伯数字C. 斜体罗马数字D. 正体罗马数字反馈你的回答正确正确答案是:正体阿拉伯数字题目32正确获得1.00分中的1.00分标记题目题干图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字,其斜度应是从字的底线逆时针向上倾斜()选择一项:A. 75B. 45C. 180D. 60反馈你的回答正确正确答案是:75。

机械制图第一章习题答案

机械制图第一章习题答案
3. 参照图中所给尺寸,用1∶1的比例画全下边的图形。 答案
第5页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
4. 参照图中所给尺寸,用1∶1的比例画全下边的图形。 答案
第5页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
5. 参照所示图形,用1∶2在指定位置画出图形。
1.
参照图中所给尺寸,用1∶2的比例抄画图形 (不注尺寸)。
答案
24 1:5 1:4 14 40 100
第5页
10
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
2.
参照图中所给尺寸,用1∶1的比例抄画图形 (不注尺寸)。
1:5
答案
Φ 28
50 80
5
第5页
Φ 14
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
答案 在平面图形上,用1∶1的比例度量后标注尺寸(取整数)。 1.
R10 ø 10
45
2.
10
50 12
ø10 35
12
R5
第7页
第一章 制图的基本知识和基本技能法 1-4 平面图形的尺寸标注
在平面图形上,用1∶1的比例度量后标注尺寸(取整数)。 答案 R28 4xΦ 8 EQS 3.
Ф
Φ 16
15
4.
作圆的内接正五边形,并完成五角星图案。 边长
答案
第4页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
5.
以AB、CD为轴,用四心圆法画椭圆。
答案
C
A
B
D
第4页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图

国家开放大学《建筑制图基础》章节测试参考答案

国家开放大学《建筑制图基础》章节测试参考答案

国家开放大学《建筑制图基础》章节测试参考答案第一章制图的基本知识1.图纸幅面的简称是()A. 图框B. 会签栏C. 图幅D. 标题栏2.建筑制图的基本单位是()A. aB. cC. mD. b3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是()A. 半径、直径、角度与弧长的起止符号,宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 尺寸线应用细实线绘制,应与被注长度平行D. 图样轮廓线可用作尺寸界限4.绘制尺寸界线时应采用()A. 粗实线B. 细虚线C. 细实线D. 粗虚线5.绘制尺寸起止符号时应采用()A. 中粗长线B. 单点长划线C. 波浪线D. 中粗断线6.下列关于尺寸数字说法有误的一项是()A. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部B. 尺寸数字是形体的实际尺寸,与画图比例无关C. 图样上的尺寸单位在不同专业图中有具体规定,一般都省略不标D. 图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取7.下列关于尺寸的排列与布置说法有误的一项是()A. 互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列B. 尺寸宜标注在图样轮廓以内,可与图线、文字等相交C. 总尺寸的尺寸界线应靠近所指部位,中间的分尺寸界线可稍短,但其长度应相等D. 互相平行的尺寸线,其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成()A. 45B. 180C. 90D. 609.图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于()A. 10mmB. 5mmC. 20mmD. 1mm10.平行排列的尺寸线的间距,宜为()A. 7~10mmB. 3~5mmC. 1~2mmD. 2~3mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是()A. 在圆内标注的尺寸线应通过圆心,两端画箭头指至圆弧B. 半径的尺寸线应一端从圆心开始,另一端画箭头指向圆弧C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同D. 标注圆的直径尺寸时,直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指()A. 图框B. 标题栏C. 图幅D. 会签栏13.标注球的半径尺寸时,应在尺寸前加注符号()A. SRB. RSC. SD. R14.标注圆弧的弧长时,表示尺寸线应以()A. 箭头B. 平行与圆弧的直线C. 该圆弧同心的圆弧线表示D. 标注圆弧的弦长15.下列关于角度、弧长、弦长的标注说法有误的一项是()A. 角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替B. 角度的尺寸线应以圆弧表示C. 标注圆弧的弧长时,尺寸界线应垂直于该圆弧的弦D. 标注圆弧的弦长时,起止符号用中粗短线表示16.在薄板板面标注板厚尺寸时,应在厚度数字前加厚度符号()A. LB. RC. SD. t17.下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是()A. 坡度禁止用直角三角形标注。

最全机械制图习题全集附带答案(答案)

最全机械制图习题全集附带答案(答案)

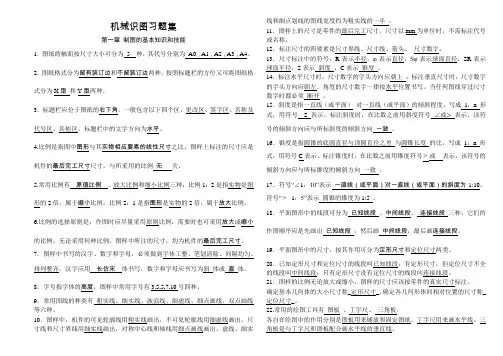

机械识图习题集第一章制图的基本知识和技能1.图纸的幅面按尺寸大小可分为5 种,其代号分别为A0,A1,A2,A3,A4。

2.图纸格式分为留有装订边和不留装订边两种,按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其他区,标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸,与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物是图形的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。

6.比例的选择原则是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。

7.图样中书写的汉字、数字和字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用长仿宋体书写,数字和字母应书写为斜体或直体。

8.字号指字体的高度,图样中常用字号有3.5,5,7,10号四种。

9.常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。

12.标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球面直径,SR表示球面半径,S表示斜度,C表示锥度。

14.标注水平尺寸时,尺寸数字的字头方向应朝上;标注垂直尺寸时,尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15.斜度是指一直线(或平面)对一直线(或平面)的倾斜程度,写成1:n 形式,用符号S 表示。

1制图基本知识答案

1制图基本知识答案

制图的基本知识和技能一.单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案:D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案:C3 . 若采用5:1的比例在图中绘制了一个直径为100mm 的圆,则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案:C4 . 下列关于尺寸标注的说法,错误的是A.当尺寸线与尺寸界线相互垂直的时候,同一张图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过,否则应将图线断开。

D.标注球面的直径和半径时,应在符号"Φ"或"R"前面加"S",对于轴、螺杆、铆钉或者手柄等端部,在不至于引起误解的情况下可省略符号"S"。

答案:A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案:D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案:C7 . 对图形进行线段分析,其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案:C8 . 制图国家标准规定,字体的号数单位为A.分米B.厘米C.毫米D.微米答案:C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案:A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体,其绘图比例为A.1:1B.2:1C.1:2D.1:4答案:C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度,H代表硬芯,B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B(或者H)前面的数字大小表示笔芯的粗细答案:A12. 若采用1:5的比例绘制一个Φ40的圆时,其绘图半径为A.4B.8C.100D.200 答案:A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR 答案:C14 . 在利用等分圆周的方法作正五边形的过程中,下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案:B15 . 以下关于绘制简单平面图形的说法,错误的是A.绘制平面图形,首先要进行尺寸分析和线段分析。

第1章制图基本知识参考答案

第1章制图基本知识参考答案

第1章建筑制图基本知识1.图纸的幅面的简称是(A)A.图幅B.图框C.标题栏D.会签栏2.图纸上限定绘图区域的线框是指(B)A.图幅B.图框C.标题栏D.会签栏3.幅面代号为A0的图纸长、短边尺寸分别是(A)A.1189mm、841mmB. 841mm、594mmC.420mm、297mmD.297mm、210mm4.幅面代号为A1的图纸长、短边尺寸分别是(B)A.1189mm、841mmB. 841mm、594mmC.420mm、297mmD.297mm、210mm5.幅面代号为A2的图纸长、短边尺寸分别是(C)A.1189mm、841mmB. 841mm、594mmC.594mm、420mmD.297mm、210mm6.幅面代号为A3的图纸长、短边尺寸分别是(D)A.1189mm、841mmB. 841mm、594mmC.420mm、297mmD.297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是(D)A.1189mm、841mmB. 841mm、594mmC.420mm、297mmD.297mm、210mm8.一个工程设计中,每个专业所使用的图纸除去目录及表格所采用的A4幅面,一般不多于(B)A.1种B. 2种C.3种D.4种9.一般情况下,一个图样应选择的比例为(A)A.1种B. 2种C.3种D.4种10.图样及说明中的汉字宜采用(A)A.长仿宋体B.黑体C.隶书D.楷体11.制图的基本规定要求数量的数值注写应采用(A)A.正体阿拉伯数字B.斜体阿拉伯数字C.正体罗马数字D.斜体罗马数字11.制图的基本规定要求数量的单位符号应采用(C)A.正体阿拉伯数字B.斜体阿拉伯数字C.正体字母D.斜体罗马数字12.绘制尺寸界线时应采用(C)A.粗实线B.粗虚线C.细实线D.细虚线13.绘制尺寸起止符号时应采用(C)A.中粗长线B.波浪线C.中粗断线D.单点长划线14.尺寸起止符号倾斜方向与尺寸界线应成(A)A.450B. 600C.900D.180015.图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于(AA.10mmB. 20mmC.5mmD. 1mm16.平行排列的尺寸线的间距,宜为(D)A.1~2mmB. 2~3mmC.3~5mmD. 7~10mm17.平行排列的尺寸线的间距,宜为(D)A.1~2mmB. 2~3mmC.3~5mmD. 7~10mm18.标注球的半径尺寸时,应在尺寸前加注符号(B)A.RB. SRC.RSD. S)19.标注圆弧的弧长时,表示尺寸线应以(B)A.箭头B.该圆弧同心的圆弧线表示C.标注圆弧的弦长D.平行与圆弧的直线20.在薄板板面标注板厚尺寸时,应在厚度数字前加厚度符号(B)A.RB. tC.LD. S21.一般制图的第一个步骤是(A)A.绘制图样底稿B.检查图样、修正错误C.底稿加深D.图纸整理22.一般制图的最后一个步骤是(D)A.绘制图样底稿B.检查图样、修正错误C.底稿加深D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为(A)A.尺寸基准B.尺寸定型C.尺寸定位D.尺寸标注24.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B A.基准尺寸B.定型尺寸C.定位尺寸D.标注尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是(C)A.基准尺寸B.定型尺寸C.定位尺寸D.标注尺寸)。

工程制图基础习题集答案)

工程制图基础习题集答案)
.
第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式,在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习:填注下列图形中的尺寸,尺寸数值按 1:1 从图上量,取整数。
1-4 分析下列平面图形并标注尺寸。(尺寸数值按 1:1 从图中量,取整数)
(1)
(2)
(3)
(4)
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
(1)AB 是侧平线,
(2)CD 是一般位置直线,点 C 在 (3)EF 是正垂线,在
(4)GH 是正平线,长度为
2-40 求圆锥的截交线,完成其水平投影和侧面投影。
2-41 求圆锥的截交线,完成其水平投影和侧面投影。
...
2-42 求圆球的截交线,完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线,完成其水平投影和侧面投影。
...
2-44 根据已知,补画第三视图。
.
2-45 根据已知,补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K,使其距 H 面 15 毫米,距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC,求 AD 的两面投影。
.
2-14 已知 AB 为平面 P(EF∥GH)内的一条正平线,求 a′ b′ 。

1制图基本知识答案

1制图基本知识答案

制图的基本知识与技能一.单选题1、本课程的主要内容不包括A、制图基本知识与技能B、零件图的识读C、装配图的识读D、机械传动答案:D2 、平面图形中的尺寸中按作用可分为A、已知尺寸与未知尺寸B、可求尺寸与不可求尺寸C、定形尺寸与定位尺寸D、外形尺寸与内部尺寸答案:C3 、若采用5: 1的比例在图中绘制了一个直径为100mm的圆,则在图样上该圆尺寸标注为A、Φ100mmB、Φ500m mC、Φ20mmD、Φ10mm答案:C4 、下列关于尺寸标注的说法,错误的就是A、当尺寸线与尺寸界线相互垂直的时候,同一张图样可采用不同尺寸线终端的形式。

B、线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。

C、尺寸数字不可由任何图线通过,否则应将图线断开。

D、标注球面的直径与半径时,应在符号"Φ"或"R"前面加"S",对于轴、螺杆、铆钉或者手柄等端部,在不至于引起误解的情况下可省略符号"S"。

答案:A5 、以下可以作出不同位置的正三角形与正六边形的工具组合就是A、45度三角板B、圆规C、圆规与直尺D、30度、60度三角板与丁字尺答案:D6、在图样中点画线不可以用来表达的就是A、对称结构的对称线B、回转结构轴线C、假象结构的轮廓线D、圆心的十字相交的定位线答案:C7 、对图形进行线段分析,其中R12就是A、已知线段B、中间线段C、连接线段D、未知线段答案:C8 、制图国家标准规定,字体的号数单位为A、分米B、厘米C、毫米D、微米答案:C9、画圆需要的工具就是以下哪个A、圆规B、丁字尺C、三角板D、曲线板答案:A10 、在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体,其绘图比例为A、1:1B、2:1C、1:2D、1:4答案:C11、下列关于铅笔代号H、B的含义正确的就是A、字母表示的就是笔芯的软硬程度,H代表硬芯,B代表软芯B、B代表铅笔粗细C、H代表铅笔长短D、B(或者H)前面的数字大小表示笔芯的粗细答案:A12、若采用1:5的比例绘制一个Φ40的圆时,其绘图半径为A、4B、8C、100D、200答案:A13 、在标注球的直径时应在尺寸数字前加A、RB、ΦC、SΦD、SR答案:C14 、在利用等分圆周的方法作正五边形的过程中,下列工具中必不可少的常用工具就是A、丁字尺B、圆规C、三角板D、钢直尺答案:B15 、以下关于绘制简单平面图形的说法,错误的就是A、绘制平面图形,首先要进行尺寸分析与线段分析。

《工程图学基础习题集》答案(第一章)

《工程图学基础习题集》答案(第一章)
第四步:作连接圆弧R25的圆心和切点
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (1)
第五步:作连接圆弧R25
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 第六步:检查、加深图线
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (2)
第一步:先画已知线段
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (2)
(3)作圆的内接正七边形 3于HCG.、、、作直2A水于MH.DG出B5径1以平M、为、并.C七A;B直连E半F延B、等;、为径的顺径M长分DB圆1对次延画交、直、、称心连长弧外径EFM关接点、线圆交,A3B、
于C、D、E
1.5 在指定位置按1:1的比例画出给定图形。 (1)
1.5 在指定位置按1:1的比例画出给定图形。 (2)
第二步:作连接圆弧R40的圆心和切点
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (2)
第三步:作连接圆弧R40
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (2)
第四步:作中间线段R64的圆心和切点
1.7 按图示尺寸,在空白处用1:1的比例画出平面图形。 (2)
第五步:作中间线段R64
1.6 作椭圆,长轴70mm,短轴46mm。
1心弧于心弧2长并03LK心半连..的.J作连与与,,作、、E连,,径心对点AAAOOC短出接MJ分称画线FCCECCA,M轴、M的交再别为,为点、的圆上、K于L于垂以半半以LM延以、弧,为J、MFA直J径径长两COK点、为圆至得K、L为为作平作线点、J圆圆交圆圆分对两线圆点交心, 椭圆
1.先作已知线段
1-8 绘制下面的平面图形,并标注尺寸。 (1)
2.后作连接线段

机械制图习题集答案1-5

机械制图习题集答案1-5

第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章 正投影法的基本原理 班级 姓名
学号 日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期。

工程制图习题答案

工程制图习题答案

11111111
第1章制图的基本知识和技能
第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
第2章投影基础
__ 第2章投影基础
第2章投影基础
求圆球体表面上A、B、C的另两面投影。

第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线,完成其水平投影和侧面投影。

根据已知,补画第三视图。

2-45根据已知,补画第三视图。

第4章组合体
第4章组合体
第4章组合体
第4章组合体
3)(4)第4章组合体
第4章组合体
练习题二
二、已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

(12分)
三、在平面ABC内作一条水平线,使其到H面的距离为10mm。

(10分)
四、指出下列螺纹画法中的错误,并将正确的画在指定位置。

(8分)
五、指出螺柱连接画法中的错误,并将正确的画在指定位置。

(10分)
六、读零件图并回答下列问题。

(20分)
1.该零件采用了哪些视图、剖视图和剖面图?
2.指出该零件在长、宽、高三个方向的主要尺寸基准。

3.说明Φ40H7的意义。

4.说明M8—7H的含义。

5
6.说明符号的含义。

七、读零件图,并回答问题。

(18分)。

(完整版)最全机械制图习题全集附带答案(答案)

(完整版)最全机械制图习题全集附带答案(答案)

机械识图习题集第一章制图的基本知识和技能1.图纸的幅面按尺寸大小可分为5 种,其代号分别为A0,A1,A2,A3,A4。

2.图纸格式分为留有装订边和不留装订边两种,按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其他区,标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸,与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物是图形的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。

6.比例的选择原则是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。

7.图样中书写的汉字、数字和字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用长仿宋体书写,数字和字母应书写为斜体或直体。

8.字号指字体的高度,图样中常用字号有3.5,5,7,10号四种。

9.常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。

12.标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球面直径,SR表示球面半径,S表示斜度,C表示锥度。

14.标注水平尺寸时,尺寸数字的字头方向应朝上;标注垂直尺寸时,尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15.斜度是指一直线(或平面)对一直线(或平面)的倾斜程度,写成1:n 形式,用符号S 表示。

《机械制图》第一章,制图的基本知识习题及参考答案

《机械制图》第一章,制图的基本知识习题及参考答案

第1章 制图的基本知识和基本技能
• 第2页:1-3: 1, 2, 3, 4, 5 • 第3页:1-4 :1; 2:1),2),3)
返回总目录
退出
第2页
1-3 尺寸标注
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第2页
1-3 尺寸标注
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第2页
1-3 尺寸标注
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第2页
1-3 尺寸标注
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第2页
1-3 尺寸标注
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第3页 1-4 几何作图
1.作斜度和锥度。
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第3页 1-4 几何作图
2.将下面图形按尺寸数值画在右边。
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第3页 1-4 几何作图
返回总目录
转到:第1章
制图的基本知识和基本技能
退出
第3页 1-4 几何作图
返回总目录
转到:第1章
制图的基本知识和基本技能
退意单击退出
转到:第1章 制图的基本知识和基本技能
机械制图习题集
(第3版)
参考答案

• • • • • • • • • •

第1章 制图的基本知识和基本技能 第2章 投影基础 第3章 基本立体及立体的形成 第4章 截交线与相贯线 第5章 物体的三视图 第6章 轴测图 第7章 机件的各种表达方法 第8章 标准件和常用件的画法 第9章 零件图 第10章 装配图

机械制图习题集答案1-5

机械制图习题集答案1-5

第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
31 / 31。

工程制图基础习题集与参考答案

工程制图基础习题集与参考答案

精心整理第1章制图的基本知识和技能1-4分析下列平面图形并标注尺寸。

(尺寸数值按1:1从图中量,取整数)(1)(2)第1章制图的基本知识和技能1-5尺寸标注改错:圈出错误的尺寸标注,并在右边空白图上正确标注。

1-6按1:2的比例画下面的图形。

(1)椭圆(2)1:8锥度第1章制图的基本知识和技能2-13已知水平线AD属于平面ABC,求AD的两面投影。

2-14已知AB为平面P(EF∥GH)内的一条正平线,求a′b′。

第2章投影基础2-15判别下列两直线的相对位置,将(平行、相交、交叉)填写在右下角的横线上。

2-16求出两直线的第三面投影,再判别其相对位置。

交叉直线须判别重影点的可见性。

第2章投影基础2-17作直线EF 与已知直线AB 、CD 相交,EF 为正平线且在V 面前方15毫米。

2-18过点K 作直线KL 使其与直线CD 垂直相交。

2-19判别两直线是否垂直。

(1)(2)(3)(4)第2章投影基础2-20判别直线与平面是否平行。

(CD ∥EF )(1)(2)_平行垂直垂直不垂直 不垂直___平行_2-21判别两平面是否平行。

(1)(2)_平行___不平行_2-34根据两视图,求圆柱体截切后的第三视图。

2-35根据两视图,求圆柱体截切后的第三视图。

2-36根据两视图,求圆柱体截切后的第三视图。

2-37求圆柱体截切后的第三视图。

第2章投影基础2-38求圆锥的截交线,完成其水平投影和侧2-39求圆锥的截交线,完成其侧面投影。

面投影。

2-40求圆锥的截交线,完成其水平投影和侧面投影。

2-41求圆锥的截交线,完成其水平投影和侧面投影。

2-42求圆球的截交线,完成其水平投影和侧面投影。

2-43求圆球穿孔后的截交线,完成其水平投影和侧面投影。

2-44根据已知,补画第三视图。

2-45根据已知,补画第三视图。

第2章投影基础(3)(4)第4章组合体(2)4-2根据已知的两视图,补画完成第三视图。

(1)(3)(4)第4章组合体4-3根据右下角立体的轴测图,用1:1比例画出立体的三视图。

1制图基本知识答案

1制图基本知识答案

制图的基本知识和技能一.单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案:D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案:C3 . 若采用5: 1的比例在图中绘制了一个直径为100mm的圆,则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案:C4 . 下列关于尺寸标注的说法,错误的是A.当尺寸线与尺寸界线相互垂直的时候,同一张图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过,否则应将图线断开。

D.标注球面的直径和半径时,应在符号"Φ"或"R"前面加"S",对于轴、螺杆、铆钉或者手柄等端部,在不至于引起误解的情况下可省略符号"S"。

答案:A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案:D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案:C7 . 对图形进行线段分析,其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案:C8 . 制图国家标准规定,字体的号数单位为A.分米B.厘米C.毫米D.微米答案:C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案:A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体,其绘图比例为A.1:1B.2:1C.1:2D.1:4答案:C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度,H代表硬芯,B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B(或者H)前面的数字大小表示笔芯的粗细答案:A12. 若采用1:5的比例绘制一个Φ40的圆时,其绘图半径为A.4B.8C.100D.200答案:A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR答案:C14 . 在利用等分圆周的方法作正五边形的过程中,下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案:B15 . 以下关于绘制简单平面图形的说法,错误的是A.绘制平面图形,首先要进行尺寸分析和线段分析。

石油化工技术专业《习题答案-第1章 制图基本知识和技能16》

石油化工技术专业《习题答案-第1章 制图基本知识和技能16》

第一章制图根本知识和技能1-1 尺规图作业〔一〕№1 作业指导书一、作业目的①熟悉主要线型的规格,掌握图框及标题栏的画法。

②了解尺规绘图的根本方法。

二、内容与要求①按图例要求绘制各种图线。

②用A4 图纸,竖放,不注尺寸,绘图比例1∶1。

三、绘图步骤①画底稿〔用2H 或3H 铅笔〕。

画图框及对中符号→在右下角画标题栏→按图例中所注的尺寸,开始作图→校对底稿、擦去多余的图线。

②铅笔加深〔用HB 或B 铅笔〕。

画粗实线圆、虚线圆和细点画线圆→依次画出水平方向和垂直方向的直线→画45°斜线,斜线间隔约3 mm〔目测〕→用长仿宋体字填写标题栏。

四、考前须知①绘图前,予先考虑图例所占的面积,将其布置在图纸有效幅面〔标题栏以上〕的中心区域。

②各种图线的粗细及相交画法,应符合国标的规定。

粗实线宽度宜采用0.7 mm。

③为了保证线型符合标准,细虚线和细点画线的线段与间隔,在画底稿时,就应正确画出。

五、图例〔右图及下页〕〔高职国家规划〕化工制图习题集?习题答案?第一章胡建生编1-2 尺规图作业图例〔高职国家规划〕化工制图习题集?习题答案?第一章胡建生编1-3 判断尺寸标注的正确与否,指明其错误所在1.3.2.〔高职国家规划〕化工制图习题集?习题答案?第一章胡建生编1-4 找出上图中尺寸标注的错误,并在下列图中正确注出1.2.〔高职国家规划〕化工制图习题集?习题答案?第一章胡建生编1-5 尺寸注法练习1.检查左图中尺寸注法存在的错误,在右图中重新标注尺寸。

2.标注圆的直径。

3.标注圆弧的半径。

〔高职国家规划〕化工制图习题集?习题答案?第一章胡建生编。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1章建筑制图基本知识
1.图纸的幅面的简称是( A )
A.图幅 B. 图框C.标题栏D.会签栏
2.图纸上限定绘图区域的线框是指( B )
A.图幅 B. 图框C.标题栏D.会签栏
3. 幅面代号为A0的图纸长、短边尺寸分别是(A )
A.1189mm、841mm B. 841mm、594mm
C.420mm、297mm D.297mm、210mm
4.幅面代号为A1的图纸长、短边尺寸分别是(B )
A.1189mm、841mm B. 841mm、594mm
C.420mm、297mm D.297mm、210mm
5. 幅面代号为A2的图纸长、短边尺寸分别是(C )
A.1189mm、841mm B. 841mm、594mm
C.594mm、420mm D.297mm、210mm
6. 幅面代号为A3的图纸长、短边尺寸分别是(D )
A.1189mm、841mm B. 841mm、594mm
C.420mm、297mm D.297mm、210mm
7. 幅面代号为A4的图纸长、短边尺寸分别是(D )
A.1189mm、841mm B. 841mm、594mm
C.420mm、297mm D.297mm、210mm
8.一个工程设计中,每个专业所使用的图纸除去目录及表格所采用的A4幅面,一般不多于( B )
A.1种 B. 2种
C.3种D.4种
9.一般情况下,一个图样应选择的比例为( A )
A.1种 B. 2种
C.3种D.4种
10.图样及说明中的汉字宜采用(A )
A.长仿宋体 B. 黑体
C.隶书D.楷体
11.制图的基本规定要求数量的数值注写应采用( A )
A.正体阿拉伯数字 B. 斜体阿拉伯数字
C.正体罗马数字D.斜体罗马数字
11.制图的基本规定要求数量的单位符号应采用( C )
A.正体阿拉伯数字 B. 斜体阿拉伯数字
C.正体字母D.斜体罗马数字
12. 绘制尺寸界线时应采用(C )
A.粗实线 B. 粗虚线
C.细实线D.细虚线
13. 绘制尺寸起止符号时应采用(C )
A.中粗长线 B. 波浪线
C.中粗断线D.单点长划线
14. 尺寸起止符号倾斜方向与尺寸界线应成(A )
A.450 B. 600
C.900D.1800
15. 图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于(A )A.10mm B. 20mm
C.5mm D. 1mm
16. 平行排列的尺寸线的间距,宜为( D )
A.1~2mm B. 2~3mm
C.3~5mm D. 7~10mm
17. 平行排列的尺寸线的间距,宜为( D )
A.1~2mm B. 2~3mm
C.3~5mm D. 7~10mm
18. 标注球的半径尺寸时,应在尺寸前加注符号( B )
A.R B. SR
C.RS D. S
19. 标注圆弧的弧长时,表示尺寸线应以( B )
A.箭头 B. 该圆弧同心的圆弧线表示
C.标注圆弧的弦长 D. 平行与圆弧的直线
20. 在薄板板面标注板厚尺寸时,应在厚度数字前加厚度符号( B )A.R B. t
C.L D. S
21. 一般制图的第一个步骤是(A )
A.绘制图样底稿 B. 检查图样、修正错误
C.底稿加深 D. 图纸整理
22. 一般制图的最后一个步骤是(D )
A.绘制图样底稿 B. 检查图样、修正错误
C.底稿加深 D. 图纸整理
23. 在平面图形中确定尺寸位置的点、直线称为(A )
A.尺寸基准 B. 尺寸定型
C.尺寸定位 D. 尺寸标注
24. 用于确定平面图形中各个组成部分的形状和大小的尺寸是(B )A.基准尺寸 B. 定型尺寸
C.定位尺寸 D. 标注尺寸
25. 用于确定平面图形中各组成部分的相对位置的尺寸是(C )A.基准尺寸 B. 定型尺寸
C.定位尺寸 D. 标注尺寸。

相关文档
最新文档
