第一章 制图基本知识(1-2)
合集下载
科学出版社机械工程图学习题集1~10章答案
(2)
编辑ppt
平面 P是 水平 面 平面Q是 侧垂 面
35
3-23 在投影图中用相应的小写字母标出立体 图中所指定的平面,并补全P、Q平面的水平投影。
(3)
编辑ppt
平面 P是 水平 面 平面Q是 侧垂 面
36
3-23 在投影图中用相应的小写字母标出立体 图中所指定的平面,并补全P、Q平面的水平投影。
(3)
(4)
编辑ppt
AD是正垂线
BC是侧平线
20
编辑ppt
3-10作出直线EF、GH的三面投影。
（1）已知F点距H面为25mm （2）已知G点距V面为5mm
21
编辑ppt
3-11 已知CD=25mm,α=45°,作出正平线 CD的三面投影(只需作出一个解答)。
22
编辑ppt
3-12已知AB为铅垂线,根据A点的正面投 影,B点的侧面投影,求作直线AB的三面投影。
63
编辑ppt
4-21 求线段KLMN间公垂线的两投影。
64
编辑ppt
4-22 作等边三角形ABC,其中顶点A的位 置已知,并知顶点B和C属于直线EF。
65
编辑ppt
4-23 已知平行两直线AB、CD间的距离为 25mm, 求ab。
66
编辑ppt
4-24 完成等腰直角三角形的两面投影, 已 知AC为斜边, 顶点B属于水平线NC。
9
编辑ppt
第三章 投影法与 几何元素的投影
10
编辑ppt
3-1 已知点A(25,15,25)、B(35,25,20)、 C(15,30,30)的坐标试作其三面投影图。
11
编辑ppt
3-2 已知各点的两投影,补画第三投影。
编辑ppt
平面 P是 水平 面 平面Q是 侧垂 面
35
3-23 在投影图中用相应的小写字母标出立体 图中所指定的平面,并补全P、Q平面的水平投影。
(3)
编辑ppt
平面 P是 水平 面 平面Q是 侧垂 面
36
3-23 在投影图中用相应的小写字母标出立体 图中所指定的平面,并补全P、Q平面的水平投影。
(3)
(4)
编辑ppt
AD是正垂线
BC是侧平线
20
编辑ppt
3-10作出直线EF、GH的三面投影。
（1）已知F点距H面为25mm （2）已知G点距V面为5mm
21
编辑ppt
3-11 已知CD=25mm,α=45°,作出正平线 CD的三面投影(只需作出一个解答)。
22
编辑ppt
3-12已知AB为铅垂线,根据A点的正面投 影,B点的侧面投影,求作直线AB的三面投影。
63
编辑ppt
4-21 求线段KLMN间公垂线的两投影。
64
编辑ppt
4-22 作等边三角形ABC,其中顶点A的位 置已知,并知顶点B和C属于直线EF。
65
编辑ppt
4-23 已知平行两直线AB、CD间的距离为 25mm, 求ab。
66
编辑ppt
4-24 完成等腰直角三角形的两面投影, 已 知AC为斜边, 顶点B属于水平线NC。
9
编辑ppt
第三章 投影法与 几何元素的投影
10
编辑ppt
3-1 已知点A(25,15,25)、B(35,25,20)、 C(15,30,30)的坐标试作其三面投影图。
11
编辑ppt
3-2 已知各点的两投影,补画第三投影。
画法几何工程制图建筑制图课件第一章制图基本知识
画法几何工程制图建筑制图课件第 一章制图基本知识
不论采用何种比例绘图， 尺寸数值均按原值注出。
26
1:1
26
26
1:2
2:1
画法几何工程制图建筑制图课件第 一章制图基本知识
国家标准对比例的选用作了规定：
绘图时，应根据图样的用途及所画图形的复杂程度首先 取表１-5系列中长用比例，必要时，也允许选取表1-5中 可用比例。
第一章 制图的基本知识
§ 1-1 基本规定 § 1-2 制图工具 § 1-3 几何作图 § 1-4 绘图的步骤
画法几何工程制图建筑制图课件第 一章制图基本知识
本章要求
1.正确了解和掌握国家标准技术制 图的有关规定，特别是尺寸注法。
2.了解和掌握简单的几何作图以及 圆弧连接。
3.掌握平面图形的画法及绘图步骤。
表 1-5
种类
常用比例
比例
1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:1000 1:2000 1:5000 1:10000 1:2000 1:50000 1:100000 1:200000
可用比例
1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:300 1:400 1:600 1:1500 1:2500 1:3000 1:4000 1:6000 1:15000 1:30000
表 1--3
线宽 粗b 中 0.5b 细 0.25 b
虚线 点画线
粗b 中 0.5b 细 0.25b
粗b 中 0.5b 细 0.25b
线型
线型
一般用途 主要可见轮廓线 可见轮廓线、 可见轮廓线、图例线.尺寸 线、尺寸界线、指引线 见有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线等
不论采用何种比例绘图， 尺寸数值均按原值注出。
26
1:1
26
26
1:2
2:1
画法几何工程制图建筑制图课件第 一章制图基本知识
国家标准对比例的选用作了规定：
绘图时，应根据图样的用途及所画图形的复杂程度首先 取表１-5系列中长用比例，必要时，也允许选取表1-5中 可用比例。
第一章 制图的基本知识
§ 1-1 基本规定 § 1-2 制图工具 § 1-3 几何作图 § 1-4 绘图的步骤
画法几何工程制图建筑制图课件第 一章制图基本知识
本章要求
1.正确了解和掌握国家标准技术制 图的有关规定，特别是尺寸注法。
2.了解和掌握简单的几何作图以及 圆弧连接。
3.掌握平面图形的画法及绘图步骤。
表 1-5
种类
常用比例
比例
1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:1000 1:2000 1:5000 1:10000 1:2000 1:50000 1:100000 1:200000
可用比例
1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:300 1:400 1:600 1:1500 1:2500 1:3000 1:4000 1:6000 1:15000 1:30000
表 1--3
线宽 粗b 中 0.5b 细 0.25 b
虚线 点画线
粗b 中 0.5b 细 0.25b
粗b 中 0.5b 细 0.25b
线型
线型
一般用途 主要可见轮廓线 可见轮廓线、 可见轮廓线、图例线.尺寸 线、尺寸界线、指引线 见有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线等
制图基本知识
圆 规
圆规主要用来画圆或圆弧。成套的圆规有三种 插脚和一只延伸杆，在一腿上附有插脚，换上 不同的插脚，可作不同的用途(图2-13)。其 插脚有三种：钢针插脚、铅笔插脚和墨水笔插 脚。
使用圆规时，先调整针脚，使针尖略长于铅 芯，圆规铅芯宜磨成楔形，并使斜面向外， 其硬度应比所画同种直线的铅笔小一号，以 保证图线深浅一致。 画圆时，先把圆规两脚分开，使铅芯与针尖 的距离等于所画圆弧半径，再用左手食指帮 助针尖扎准圆心，从圆的中心线开始，顺时 针方向转动圆规。转动时圆规可往前进方向 稍微倾斜，整个圆或圆弧一次画完，如图 画 较大的圆弧时，应使圆规两脚与纸面垂直。 画更大的圆弧时要接上延长杆，如图。
图框线 职责 签字
图号
比例
日期
工程名 单位名 职责 签字 职责 签字 图 名
比例
日期
图号
会签栏外框线线宽宜为0．5mm，内分格线线 宽宜为0．25mm。
外框线 专业 签字 图框线 内分格线
当图纸要绘制角标时，应布置在图框内的右 上角。角标线线宽宜为0.25mm。
图框线 断开1－2
总 张 第 张 路线名称或桩号
值得注意的是图形上所注的尺寸是指物体实 际的大小，它与图形的比例无关。绘图时不 必通过计算，而利用比例尺可直接将物体的 实际长度，按所选用的比例缩小或放大画在 图纸上。
曲线板
曲线板是用来画非圆曲线的工具，其式样很多， 曲率大小各不相同。曲线板板面应平滑、板内 外边缘应光滑、曲率转变自然。 在使用曲线板之前，必须先定出曲线上的若干 控制点。用铅笔徒手顺着各点轻轻地勾画出曲 线，所画曲线的曲率转变应很顺畅。然后选择 曲线板上曲率相应的部分，分几次画成。每次 至少应有三点与曲线板相吻合，并应留出一小 段，作为下次连接其相邻部分之用，以保持线 段的顺滑。 曲线板是用塑料或有机玻璃制成的，应防止翘 曲。

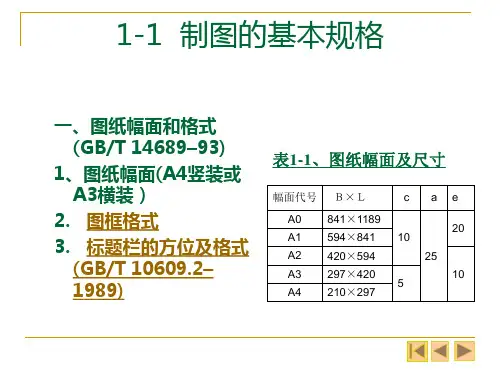

第1章机械制图基本知识
25
A3 297×420
10
5
A4 210×297
图框格式及标题栏（1）
L
e
周边
e
B
e
e
图框线
e 对中符号
e
标题栏
e
图纸边界
L
标题栏
e
B （a)不留装订边的图框格式
（b)不留装订边、带对中符号的图框格式
图框格式及标题栏（2）
c
B c
c
周边
c a
图框线 a
c
图纸边界
标题栏
c
L
B
（c) 留装订边的图框格式
2．字体示例
字高h=字号、字宽=2h/3
现代工程制图
汉字应写成长仿宋体，
数字和字节母可写成斜体或直体字。 AMRS23589
3．写汉字的要领
BbHhWw12345
67890 横平竖直、注意起落、结构匀称
填满方格。
四、图线(GB/T 4457-2002)
1.图线型式（见表１－2）
2.图线的尺寸
宽度比例为 粗线︰细线＝２ ︰１
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另
加说明。 4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图 形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格 （二）标注尺寸的基本规定
完整的尺寸标注包含下列四个要素：尺寸界限、尺寸线、尺寸数字和终 端（箭头），具体如图 1—9 所示。 1、尺寸界线
四、 斜度与锥度
1．斜度的画法 图a所示斜度为1:6，其作图方法如图b所示。 作图步骤：
（1）自点A在水平线上任取六等分，得到点B； （2）自点A在AB的垂线上取相同的一个等分得点C； （3）连接BC即得1:6的斜度； （4）过点K作BC的平行线，即得1：6的斜度线。
第一章制图基本知识
44
直径、 ㈡ 直径、半径的标注
1. 直径 标注圆和大于半圆的圆弧尺寸要注直径。 标注圆和大于半圆的圆弧尺寸要注直径。标注 圆和大于半圆的圆弧尺寸要注直径 时，在直径数字前面加注直径符号 “φ”。 。
45
2. 半径
标注半圆和小于半圆的圆弧尺寸要注半径。 标注半圆和小于半圆的圆弧尺寸要注半径。标 半圆和小于半圆的圆弧尺寸要注半径 注时在半径数字前面加注半径符号 “R”。 半径 。 尺寸线一端位于圆心处，另一端画成箭头， 尺寸线一端位于圆心处，另一端画成箭头，指 至圆弧。 至圆弧。
18
铅笔
19
20
２、针管绘图笔
针管绘图笔是上墨、 针管绘图笔是上墨、描图的新型绘图笔 。 针管内径从 0.1 -1.2 mm 分成多种型号， 分成多种型号， 选用不同型号的针管笔即可画不同线宽 的墨线。 的墨线。
21
1.2 图幅、线型、字体及尺寸标注 图幅、线型、
所绘制的工程图纸必须遵守国家制图 所绘制的工程图纸必须遵守国家制图 标准 (国标）。 国标） 国标
2、擦线板
擦线板的用法
14
3、曲线板
15
非圆曲线的描绘方法
16
17
二、笔
１、铅笔 铅笔铅芯的软硬是用字母 “B”及“Ｈ”表 及 示，“Ｈ”前数字大表示铅芯愈硬，“B”前面 前数字大表示铅芯愈硬， 大表示铅芯愈硬 前面 的数字愈大表示铅芯愈软。 的数字愈大表示铅芯愈软。 绘图时一般用2Ｈ 画底稿及细线， 绘图时一般用 Ｈ或H画底稿及细线，用 画底稿及细线 HB 或 B 画粗线，用 HB 写字。 画粗线， 写字。
50
1.3 建筑制 图的一般步骤
一、制图 前的准备 工作
安放绘图桌或绘图板； 安放绘图桌或绘图板； 擦干净全部绘图工具和仪器削磨好铅笔及圆规上的铅芯； 擦干净全部绘图工具和仪器削磨好铅笔及圆规上的铅芯； 固定图纸； 固定图纸； 画图前应洗手。 为保持图面整洁 , 画图前应洗手。
第1章 工程制图基本知识
原值（1:1） 1:1
放大一倍（2:1） 2:1
φ16 φ8
φ16
φ8
φ16 φ8
5 20
5 20
5
20
绘图时无论采用何种比例，其尺寸均应标注实物的真实尺寸。
青岛科技大学 叶琳 邱龙辉
1.1.3 字体（GB/T14691-1993） 1. 汉字
汉字采用长仿宋体 书写汉字必须做到：字体端正、度一般为高度的2/3
青岛科技大学 叶琳 邱龙辉
2. 字母和数字
数字和字母分为A型和B型
A型字体 B型字体
字体笔画宽度为字高的1∕14 字体笔画宽度为字高的1∕10
在同一张图纸上应使用同一种字体
数字和字母的字体分为直体和斜体 斜体：斜体的字头向右倾斜，与水平基准线成75°角。
丁字尺是画水平线的长尺，由尺头和尺身组成。画图时，应 使尺头紧靠着图板左侧的导边上下滑动，丁字尺的长度必须与 所用图板相对应。
尺头
图
尺身
板 导
边
丁字尺
图板
青岛科技大学 叶琳 邱龙辉
用丁字尺、图板画水平线（从左向右）
丁字尺、图板、三角板 配合画垂线（由下向上）
用丁字尺、图板画水平线
丁字尺、图板、三角板 配合画垂线
青岛科技大学 叶琳 邱龙辉
3. 正三角形
4. 正四边形
一般在右下角
青岛科技大学 叶琳 邱龙辉
1.1.2 比例（GB/T 14690–1993）（图形的大小比实物的大小） 比例是指图样中图形与其实物相应要素的线性尺寸之
比，画图时可按GB规定的比例适当选取，一般应优先选取 1:1 的比例。
绘图比例
青岛科技大学 叶琳 邱龙辉
采用不同比例的图形及标注
第一章 制图基本知识
（1）尺寸界线。尺寸界线应用细实线绘制，一般应与被注长度垂直，其一 端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。图样轮 廓线可用作尺寸界线，如图1-8（b）所示。 （2）尺寸线。尺寸线应用细实线绘制，应与被注长度平行。图样本身的任 何图线均不得用作尺寸线。 （3）尺寸起止符号。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应 与尺寸界线成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧 长的尺寸起止符号，宜用箭头表示，尺寸箭头的画法如图1-8（c）所示。 （4）尺寸数字。图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。 图样上的尺寸单位，除标高及总平面图是以米为单位外，其他一般以毫米为 单位。但在 道路、桥梁、水利等专业的工程图样中，表示长度的里程桩号 以公里为单位，工程结构物多以厘米为单位，请注意图中说明。
A3、A4留10mm；留有装订边图框到图纸边的距离一般为：装订 边一侧25 mm，其余边A0、A1、A2留10 mm，A3、A4留5 mm。
如图1-2所示。
不留装订边的图纸对绘图、复制、折叠、装订和使用都十分方便， 应优先选用。
《工程制图与识图》编写组
3．标题栏
标题栏（简称图标）是图纸的重要内容之一，每张图纸均应画出图
图1-12 直径的标注方法
《工程制图与识图》编写组
（3）角度。角度的尺寸线应以圆弧表示。该圆弧的圆心应是该角的顶点，角的
两条边为尺寸界线。起止符号应以箭头表示，如没有足够位置画箭头，可用 圆点代替，角度数字应按水平方向注写，如图1-13所示。图1-14 标注方法 坡度的
图1-13 角度的标注方法
《工程制图与识图》编写组
标。图标的位置位于图纸右下角。图标的外框线用粗实线绘制，分 格线用细实线绘制，图标的右边框线和下边框线应与图框线重合。 图标的长边置于水平方向并与图纸长边平行时，则构成X型图纸；图 标的长边与图纸短边平行时则构成Y型图纸。不同行业图标的格式和 尺寸不尽相同，在实际工作中，参照行业标准要求。国家标准图标 格式如图1-3所示，学生作业用图标可参考图1-4。
工程制图基础习题集答案)
.
第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
（1）
（2）
（3）
（4）
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
（1）AB 是侧平线，
（2）CD 是一般位置直线，点 C 在 （3）EF 是正垂线，在
（4）GH 是正平线，长度为
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
...
2-42 求圆球的截交线，完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线，完成其水平投影和侧面投影。
...
2-44 根据已知，补画第三视图。
.
2-45 根据已知，补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K，使其距 H 面 15 毫米，距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC，求 AD 的两面投影。
.
2-14 已知 AB 为平面 P（EF∥GH）内的一条正平线，求 a′ b′ 。
第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
（1）
（2）
（3）
（4）
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
（1）AB 是侧平线，
（2）CD 是一般位置直线，点 C 在 （3）EF 是正垂线，在
（4）GH 是正平线，长度为
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
...
2-42 求圆球的截交线，完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线，完成其水平投影和侧面投影。
...
2-44 根据已知，补画第三视图。
.
2-45 根据已知，补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K，使其距 H 面 15 毫米，距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC，求 AD 的两面投影。
.
2-14 已知 AB 为平面 P（EF∥GH）内的一条正平线，求 a′ b′ 。
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。
第一章制图的基本知识
上一页
下一页
返回
1-2国家标准关于制图的一般规定 国家标准关于制图的一般规定
三、字体(GB/T19461-1993 ) 字体
1.基本要求 基本要求 (1)在图样中书写的汉字、数字和字母 都必须做到“字体工整、笔m清楚、 在图样中书写的汉字、 都必须做到“ 清楚、 在图样中书写的汉字 数字和字母.都必须做到 字体工整、 清楚 间隔均匀、排列整齐” 间隔均匀、排列整齐”。 (2)字体高度 用h表示 的公称尺寸系列为 8 mm. 2. 5 mm. 3. 5 mm. 5 字体高度(用 表示 的公称尺寸系列为:1. 表示)的公称尺寸系列为 字体高度 mm.7 mm. 10 mm. 12 mm. 20 mm。如需更大的字 其字体高度应按万 。如需更大的字.其字体高度应按万 的比率递增。字体号数代表字体的高度。 的比率递增。字体号数代表字体的高度。 (3)汉字应写成长仿宋体 并采用国家正式公布的简化字。汉字的高度 不 汉字应写成长仿宋体.并采用国家正式公布的简化字 汉字应写成长仿宋体 并采用国家正式公布的简化字。汉字的高度h不 应小于3. 其字宽一般为2/ 应小于 5 mm.其字宽一般为 3h 其字宽一般为
1.图板 图板 图板是供铺放、固定图纸用的矩形木板 绘图时图板横放 绘图时图板横放(图 一 。 图板是供铺放、固定图纸用的矩形木板.绘图时图板横放 图1一1)。 图板的板面应平整、质硬.工作边 短边)应平直 工作边(短边 应平直。 图板的板面应平整、质硬 工作边 短边 应平直。 2.丁字尺 丁字尺 丁字尺由尺头和尺身构成.主要利用其工作边画水平线 绘图时.尺 主要利用其工作边画水平线。 丁字尺由尺头和尺身构成 主要利用其工作边画水平线。绘图时 尺 头内侧(导边 必须贴紧图板的短边.用左手推动丁字尺上 下移动如图 导边)必须贴紧图板的短边 用左手推动丁字尺上、 头内侧 导边 必须贴紧图板的短边 用左手推动丁字尺上、下移动如图1 1 (a)所示 所示 3.三角板 三角板 一副三角板由45° 两块合成。 一副三角板由 °和30 °-60 °两块合成。三角板与丁字尺配合 使用.可作出垂直线 倾斜线(图 一 和一些常用的特殊角度如 可作出垂直线、 和一些常用的特殊角度如15° 使用 可作出垂直线、倾斜线 图1一2)和一些常用的特殊角度如 °, 75°, 105°等。 ° °
工程制图第1章 制图基本知识和技能
相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：
制图基础知识
第一章制图的基本知识第一章制图的基本知识本章要求正确了解和掌握国家标准技术制图的有关规定，特别是尺寸注法。
了解和掌握简单的几何作图以及圆弧连接。
掌握平面图形的分析和尺寸注法。
工程图样是现代化工业生产中必不可少的技术资料，每个工程技术人员均应熟悉和掌握有关制图的基本知识和技能。
第一章制图的基本知识§1国家标准有关制图的规定§2几何作图§3平面图形尺寸分析及画法§4平面图形的构型设计§5徒手图附：绘图工具及其使用第一章制图的基本知识§1国家标准有关制图的规定1.1.1图纸幅面（表1-1）1.1图纸幅面和格式（GB/T 14689－1993）幅面代号841 ⨯1189594 ⨯841420 ⨯594297⨯420210 ⨯297B ⨯Leca201010525A0A1A3A4A2留装订边图框格式不留装订边图框格式第一章制图的基本知识A159412611471168219822102252314861783208023786301051A4⨯5A4⨯4A3⨯3A3⨯4891A4⨯3420A2297A3210A484111890A0必要时，可以按规定加长图纸的幅面。
绘制图样时,优先采用表中规定的图纸幅面尺寸（A ）。
图中虚线为加长后的图纸幅面。
幅面的尺寸由基本幅面的短边成整数倍增加后得出。
第一章制图的基本知识1.1.2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。
其格式分为留装订边和不留装订边两种。
同一产品的图样只能采用一种图框格式。
第一章制图的基本知识留装订边的图框格式（a ）X 型（b ）Y 型(a )(b )cc标题栏cLBcL标题栏Bcca a第一章制图的基本知识标题栏不留装订边的图框格式(a )X 型(b ) Y 型(a )(b )LBeeeeL标题栏Beee e第一章制图的基本知识练习使用的标题栏及明细栏格式1.1.3 标题栏标题栏位于图纸的右下角，其格式与尺寸按国标GB/T 10610.1－1989的规定。
(1) 制图基本知识
二、本课程的性质和任务
1、学习投影法的基本理论及其应用。
2、学习、贯彻国家标准《技术制图》和《机械制图》及其有 关规定。 3、培养空间想象能力和空间分析能力。 4、培养绘制工程图样和阅读工程图样的能力。 5、培养 踏实，细致，耐心的工程技术人员素质。
三、学习方法
突出一个“练”字 • ——动手练绘图的技能和技巧；动脑练分析能力和空间想 象能力。 养成一个“勤”字 • ——认真练习，专心听讲，及时复习和按时完成作业，不 会就学，不懂就问。 贯穿一个“严”字 • ——严格按照国家标准的有关规定和老师提出的要求，不 断提高绘图的质量。 遵循一个“细”字 • ——每次作业或练习要认真、细致、精益求精、一丝不苟。
第一章 制图基本知识
1.1 制图国家标准 1.2 一般尺寸注法
1.3 图形绘制方法
第一节 机械制图国家标准规定
国家标准代号：
为了便于生产和进行技术交流，图样的格式、内容和表达方法必须有
统一的规定，为此，国家质量技术监督局发布施实了一系列国家标准。
例：代号 GB/Ｔ14689 — 1993 GB: 表示强制性国家标准代号
二、分规
三、圆规
四、曲线板
五、铅笔
六、檫线板
七、其它绘图工具
第三节 几何作图
一、斜度与锥度
1、斜度 斜度是指一直线（或平面）对另一直线（或平面）的倾斜 程度。 其大小以它们夹角的正切来表示，并将此值化为1:n的形 式。
2、锥度
锥度是指正圆锥体的底圆直径与正圆锥体的高度之比，并 把此值化为1:n的形式。
出其圆心位置时，可按图1–10(b)的形式标注。
3. 角度尺寸的标注 标注角度的尺寸界线应沿径向引出；尺寸线画成圆弧，其圆心为该角 的顶点，半径取适当大小；角度数字一律写成水平方向，一般注写在尺寸 线的中断处或尺寸线的上方或外边，也可引出标注；角度尺寸必须注明单
第1-2章制图基本知识尺寸几何作图
⒌ 标注尺寸时，应尽量使用符号和缩写词。
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均匀分布 正方形
深度
符号或 缩写词
EQS
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
5× 8 8× 6
2.3 尺规几何作图
一、正多边形
⒈ 正六边形
二、斜度与锥度
⒈ 斜度
斜度是指直线或平面对另一直线或平面的倾斜程度。
a
斜度=tga=H:L=1: L/H
L
例：画下面的图形
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 ×R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 2 3 ● ● ● ● 5
35 3 5
3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
应为
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均匀分布 正方形
深度
符号或 缩写词
EQS
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
5× 8 8× 6
2.3 尺规几何作图
一、正多边形
⒈ 正六边形
二、斜度与锥度
⒈ 斜度
斜度是指直线或平面对另一直线或平面的倾斜程度。
a
斜度=tga=H:L=1: L/H
L
例：画下面的图形
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 ×R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 2 3 ● ● ● ● 5
35 3 5
3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
应为
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
1制图基本知识
44
1.4 徒手绘图的方法
要求： ①图线清晰，线型分明；②各部分比例匀称；
③字体工整；④形状、尺寸等无误。
运笔：①画直线，眼睛盯着图线终点，从左自右画水平线
（纸可斜放，方便运笔），从上自下画竖直线，画短 线以手腕运笔；当画长线时，手臂动作，一般应分段 画。 ②画圆时先画中心线，再定半径上的四个端点，画大 圆时，可加画一对45°斜线，再定四个端点，然后分两 次画成。
两圆弧内切的圆心轨 迹是两个半径相减。
R–R1
O
R1
o1 T1
R–R2
R2
o2 T2
43
(4) 圆弧与圆弧内外连接
以圆弧R50连接圆弧R1与R2：与圆弧R1内切、R2外切
R50–R1
R50+R2
R1
O
o1
T1
T2
R2
o2
与R1内切的圆心轨迹是以O1 为圆心，以R50-R1 为半径画圆弧。 与R2外切的圆心轨迹是以O2 为圆心，以R50+R2 为半径画圆弧。
31
4.铅笔
• 铅笔的软硬是用字母B和H来表示，B前的数字越大
表示铅芯越软，H前的数字越大表示铅芯越硬。
• 铅笔的削法如图， 一般将H、HB型铅笔的铅芯削
成锥形，用来画细线和写字；将B、2B型铅笔的铅 芯削成楔形，用来画粗线。
32
1.3 几何作图
1.正多边形的作图
A
(1)作已知圆的内接 正五边形。
9
2.比例(GB/T 14690–1993)
图样的比例：指图中图形与实物相应要素的线 性尺寸之比。 与实物同 (原值比例=1)：1︰1 比实物小（缩小比例<1）：1︰1.5﹑1︰2 比实物大（放大比例>1）：2︰1﹑2.5︰1
1.4 徒手绘图的方法
要求： ①图线清晰，线型分明；②各部分比例匀称；
③字体工整；④形状、尺寸等无误。
运笔：①画直线，眼睛盯着图线终点，从左自右画水平线
（纸可斜放，方便运笔），从上自下画竖直线，画短 线以手腕运笔；当画长线时，手臂动作，一般应分段 画。 ②画圆时先画中心线，再定半径上的四个端点，画大 圆时，可加画一对45°斜线，再定四个端点，然后分两 次画成。
两圆弧内切的圆心轨 迹是两个半径相减。
R–R1
O
R1
o1 T1
R–R2
R2
o2 T2
43
(4) 圆弧与圆弧内外连接
以圆弧R50连接圆弧R1与R2：与圆弧R1内切、R2外切
R50–R1
R50+R2
R1
O
o1
T1
T2
R2
o2
与R1内切的圆心轨迹是以O1 为圆心，以R50-R1 为半径画圆弧。 与R2外切的圆心轨迹是以O2 为圆心，以R50+R2 为半径画圆弧。
31
4.铅笔
• 铅笔的软硬是用字母B和H来表示，B前的数字越大
表示铅芯越软，H前的数字越大表示铅芯越硬。
• 铅笔的削法如图， 一般将H、HB型铅笔的铅芯削
成锥形，用来画细线和写字；将B、2B型铅笔的铅 芯削成楔形，用来画粗线。
32
1.3 几何作图
1.正多边形的作图
A
(1)作已知圆的内接 正五边形。
9
2.比例(GB/T 14690–1993)
图样的比例：指图中图形与实物相应要素的线 性尺寸之比。 与实物同 (原值比例=1)：1︰1 比实物小（缩小比例<1）：1︰1.5﹑1︰2 比实物大（放大比例>1）：2︰1﹑2.5︰1
机械制图01第一章-基本知识可编辑全文
标注示例:
1:5
1:5
斜度符号：
例1：参照所示图形，用1:1的比例在指定位置处画出图形，并标注尺寸。
锥度：是指正圆锥体的底圆直径与其高度之比。
锥度=D/H=1:H/D=1:n
锥度符号：
标注示例:
1:3
1:3
例2： 参照所示图形，用1:1在指定位置处画出图形，并标注尺寸。
三、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
宽度比例关系为2l。
3. 图线应用示例
细双点画线 粗实线
细虚线 双折线
波浪线 细点画线
细实线
4. 画线时注意的事项
(1) 点画线和双点画线的首末两端应为“画” 而不应为“点”。
画线相交
（2）绘制圆的对称中心线时，圆心应为“画” 的交点。首末两端超出图形外2—5mm。
（3）在较小的图形上绘制细点画线和细双点 画线有困难时，可用细实线代替。
尺寸组成：
尺寸数字
尺寸线终端
尺寸界线 尺寸线
（1）尺寸界线（细实线） （2）尺寸线（细实线） （3）尺寸线终端 （4）尺寸数字
尺寸界线：
尺寸界线用细实线绘制，可用轮廓线、轴线或对称中心 线作尺寸界线，也可用上述图线的延长线。
轮廓线作尺寸界线
轮廓线作 尺寸界线
中心线延长线作尺寸界线
尺寸线
尺寸线终端
（1）尺寸线不能用其它图线代替，也不能
d
与其它图线重合或画在其延长线上。
（2）标注线性尺寸时，尺寸线必须与所标
注的线段平行。
（3）尺寸标注应小尺寸在里，大尺寸在外，
尽量避免尺寸线与尺寸界线交叉。
d h
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.绘图铅笔 2.圆规与分规 3.图板与丁字尺 4.三角板 5.其他绘图工具
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
1. 绘图铅笔
硬
软硬适中
软
… 4H 3H 2H H HB B 2B 3B 4B …
画
写
加
底
字
深
稿
或
粗
线
加
线
深
细
线
济南大学图学中心
§1.2 绘图工具与仪器绘图
为矩形，由胶合板制成。常用的按幅面大小分A0 (900×1200) 、A1 (600×900) 、A2(450×600) 。板面要求平整，两侧短边为工作边。
导边
工作边
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————图板
使用图板注意事项
（1) 图板切不可受潮，以免板面翘曲或损裂。 (2) 绘图时应使用胶带纸将图纸固定在图板左下方适当位
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
4.三角板
一副三角板由45°和30°-60°两块组成。L为其 规格尺寸。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
4.三角板
三角板的使用
三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾 斜线及其平行线。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
1.做好绘图前的准备工作
（1）准备工具 磨削铅笔及圆规内装的铅芯，擦干净全部绘图仪器和 工具。
（2）选定图幅 根据图形大小和复杂程度选定比例，确定图纸幅面。
（3）固定图纸 将选择的图纸用胶带纸固定在图板上，固定时应使用 丁字尺对正图纸，图纸与图板的下边相距的尺寸应该大于丁字尺的 宽度。
5．注写尺寸数字，书写其他文字、符号，再次检查无误后，填写标题栏。
济南大学图学中心
济南大学图学中心
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 (3)曲线板 曲线板用来画非圆曲线。描绘曲线时，先徒手将已求出的各点顺序轻
轻地连成曲线，再根据曲线曲率大小和弯曲方向，从曲线板上选取与所绘 曲线相吻合的一段与其贴合，每次至少对准四个点，并且只描中间一段， 前面一段为上次所画，后面一段留待下次连接，以保证连接光滑流畅。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规的使用方法
(1) 先调整针尖和铅 心插腿的长度，使针尖略 长于铅芯。
(2) 取 好 半 径 ， 以 右 手握住圆规头部，左手食 指协助将针尖对准圆心。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 （1）模板 利用绘图模板可以提高绘图效率，绘图模板有多种多样，最常用的
是如图所示的小模板。模板上不同直径的小圆孔、不同字号的汉字框及 标注斜度、锥度、标高、表面粗糙度、倒角等用的模孔，还有画各种形 位公差所用符号和尺寸箭头及钻孔孔底线的模孔等等。
（4）画图框和标题栏 先用细实线按相应图幅的图框大小画出图框， 按要求画出标题栏。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
2.图形布局 在图框内适当位置布置图形，并考虑尺寸标注和文字说明的位置，
图面布置应尽量匀称。如图所示。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
一、绘图工具及其用法
1. 绘图铅笔
画底稿、细实线及 写字的铅笔形状
画粗实线的 铅笔形状
（圆锥形）
（四棱柱形，其断面成矩形）
铅笔应从没有标记的一端开始使用，保留标记易于识别。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规用于画圆和圆弧。 圆规装有钢针的一条腿叫固 定腿，另一条叫活动腿，具 有肘形关节，可换装三种插 脚和接长杆，插脚包括铅笔 插脚、墨线笔插脚、钢针插 脚。
3.画底稿
画出图形的基准线，如圆和圆弧的中心线、对称图形的对称中心线等。然 后先画出图形的主要轮廓，再画细节（如孔、圆角等）。底稿线要用较硬的 铅笔绘制，线条应细、轻、准。
4.画尺寸要素并描深图线
检查底稿，经校验无误后，清理不必要的作图线，按平面图形标注尺寸 的方法引出尺寸界线和尺寸线，画出箭头，然后按线型要求选择不同的铅笔 描深图形。其中，粗实线用B（或HB）型铅笔加深，细虚线、细实线、细点 画线等各类细线用削磨好的H型铅笔加深。画圆时圆规的铅芯应比画相应直 线的铅芯软一号。描深过程中要保持同类线型宽度一致，图线浓淡均匀、深 浅一致，切点准确、连接光滑，直线棱角整齐。一般按“先细后粗，先曲后 直”的顺序描深图线。
济南大学图学中心
济南大学图学中心
本章要求
1.掌握有关制图国家标准规定； 2.初步掌握绘图的方法和步骤； 3.掌握平面图形的尺寸与线段分析。
济南大学图学中心
基本内容
第一节 第二节 第三节 第四节 第五节
国家标准的基本规定 绘图工具与仪器绘图 几何作图 徒手绘图 计算机绘图
济南大学图学中心
第一章 制图基本知识
济南大学图学中心
§1.2 绘图工具与仪器绘—分规
分规可以用来量取尺寸和等分线段或圆弧。分规两腿端部均为钢
针，当两腿合拢时两针尖应对齐。
(1)用分规量取线段
(2)用分规等分线段
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————图板 图板是用来铺放和固定图纸并置于绘图桌上进行绘图工作用的。一般
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 （2）擦图片 擦图片（擦线板）可保护邻近的正确图线不被擦去。擦图片用薄塑
料片或金属片制成，上面刻有各种形状的孔槽，如图所示。使用时，使画 错了的线段在板上适当的槽孔中露出来，左手按紧板身，右手持橡皮擦槽 孔内的图线。
置，而不应使用图钉固定图纸，以防损坏板面。 (3) 注意保持板面清洁，不应在图板上写字、切纸及削铅
笔等。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————丁字尺
使用时，必须随时注意尺头工作边(内侧面)与图板工作边 靠紧。画水平线要用尺身工作边(上边缘)，使用完毕应悬 挂放置，以免尺身弯曲变形。
2. 圆规与分规————圆规
圆规的使用方法
(3) 匀 速 顺 时 针 转 动 圆规画圆。
(4) 如 所 画 圆 较 小 ， 可 将插腿及钢针向内倾斜。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规的使用方法
(5) 若 所 画 圆 较 大 ， 可加装延伸杆。
§1.2 绘图工具与仪器绘图
济南大学图学中心
§1.2 绘图工具与仪器绘图 一、绘图工具及其用法 二、 仪器绘图的一般步骤
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法 掌握绘图工具的正确使用方法，是保证绘图质量和提
高绘图速度的一个重要前提，对初学者尤为重要。本节介 绍仪器绘图所需要的工具、绘图方法及一般绘图步骤。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
1. 绘图铅笔
硬
软硬适中
软
… 4H 3H 2H H HB B 2B 3B 4B …
画
写
加
底
字
深
稿
或
粗
线
加
线
深
细
线
济南大学图学中心
§1.2 绘图工具与仪器绘图
为矩形，由胶合板制成。常用的按幅面大小分A0 (900×1200) 、A1 (600×900) 、A2(450×600) 。板面要求平整，两侧短边为工作边。
导边
工作边
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————图板
使用图板注意事项
（1) 图板切不可受潮，以免板面翘曲或损裂。 (2) 绘图时应使用胶带纸将图纸固定在图板左下方适当位
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
4.三角板
一副三角板由45°和30°-60°两块组成。L为其 规格尺寸。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
4.三角板
三角板的使用
三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾 斜线及其平行线。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
1.做好绘图前的准备工作
（1）准备工具 磨削铅笔及圆规内装的铅芯，擦干净全部绘图仪器和 工具。
（2）选定图幅 根据图形大小和复杂程度选定比例，确定图纸幅面。
（3）固定图纸 将选择的图纸用胶带纸固定在图板上，固定时应使用 丁字尺对正图纸，图纸与图板的下边相距的尺寸应该大于丁字尺的 宽度。
5．注写尺寸数字，书写其他文字、符号，再次检查无误后，填写标题栏。
济南大学图学中心
济南大学图学中心
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 (3)曲线板 曲线板用来画非圆曲线。描绘曲线时，先徒手将已求出的各点顺序轻
轻地连成曲线，再根据曲线曲率大小和弯曲方向，从曲线板上选取与所绘 曲线相吻合的一段与其贴合，每次至少对准四个点，并且只描中间一段， 前面一段为上次所画，后面一段留待下次连接，以保证连接光滑流畅。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规的使用方法
(1) 先调整针尖和铅 心插腿的长度，使针尖略 长于铅芯。
(2) 取 好 半 径 ， 以 右 手握住圆规头部，左手食 指协助将针尖对准圆心。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 （1）模板 利用绘图模板可以提高绘图效率，绘图模板有多种多样，最常用的
是如图所示的小模板。模板上不同直径的小圆孔、不同字号的汉字框及 标注斜度、锥度、标高、表面粗糙度、倒角等用的模孔，还有画各种形 位公差所用符号和尺寸箭头及钻孔孔底线的模孔等等。
（4）画图框和标题栏 先用细实线按相应图幅的图框大小画出图框， 按要求画出标题栏。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
2.图形布局 在图框内适当位置布置图形，并考虑尺寸标注和文字说明的位置，
图面布置应尽量匀称。如图所示。
济南大学图学中心
§1.2 绘图工具与仪器绘图
二、仪器绘图的一般步骤
一、绘图工具及其用法
1. 绘图铅笔
画底稿、细实线及 写字的铅笔形状
画粗实线的 铅笔形状
（圆锥形）
（四棱柱形，其断面成矩形）
铅笔应从没有标记的一端开始使用，保留标记易于识别。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规用于画圆和圆弧。 圆规装有钢针的一条腿叫固 定腿，另一条叫活动腿，具 有肘形关节，可换装三种插 脚和接长杆，插脚包括铅笔 插脚、墨线笔插脚、钢针插 脚。
3.画底稿
画出图形的基准线，如圆和圆弧的中心线、对称图形的对称中心线等。然 后先画出图形的主要轮廓，再画细节（如孔、圆角等）。底稿线要用较硬的 铅笔绘制，线条应细、轻、准。
4.画尺寸要素并描深图线
检查底稿，经校验无误后，清理不必要的作图线，按平面图形标注尺寸 的方法引出尺寸界线和尺寸线，画出箭头，然后按线型要求选择不同的铅笔 描深图形。其中，粗实线用B（或HB）型铅笔加深，细虚线、细实线、细点 画线等各类细线用削磨好的H型铅笔加深。画圆时圆规的铅芯应比画相应直 线的铅芯软一号。描深过程中要保持同类线型宽度一致，图线浓淡均匀、深 浅一致，切点准确、连接光滑，直线棱角整齐。一般按“先细后粗，先曲后 直”的顺序描深图线。
济南大学图学中心
济南大学图学中心
本章要求
1.掌握有关制图国家标准规定； 2.初步掌握绘图的方法和步骤； 3.掌握平面图形的尺寸与线段分析。
济南大学图学中心
基本内容
第一节 第二节 第三节 第四节 第五节
国家标准的基本规定 绘图工具与仪器绘图 几何作图 徒手绘图 计算机绘图
济南大学图学中心
第一章 制图基本知识
济南大学图学中心
§1.2 绘图工具与仪器绘—分规
分规可以用来量取尺寸和等分线段或圆弧。分规两腿端部均为钢
针，当两腿合拢时两针尖应对齐。
(1)用分规量取线段
(2)用分规等分线段
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————图板 图板是用来铺放和固定图纸并置于绘图桌上进行绘图工作用的。一般
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
5.其他绘图工具 （2）擦图片 擦图片（擦线板）可保护邻近的正确图线不被擦去。擦图片用薄塑
料片或金属片制成，上面刻有各种形状的孔槽，如图所示。使用时，使画 错了的线段在板上适当的槽孔中露出来，左手按紧板身，右手持橡皮擦槽 孔内的图线。
置，而不应使用图钉固定图纸，以防损坏板面。 (3) 注意保持板面清洁，不应在图板上写字、切纸及削铅
笔等。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
3. 图板与丁字尺————丁字尺
使用时，必须随时注意尺头工作边(内侧面)与图板工作边 靠紧。画水平线要用尺身工作边(上边缘)，使用完毕应悬 挂放置，以免尺身弯曲变形。
2. 圆规与分规————圆规
圆规的使用方法
(3) 匀 速 顺 时 针 转 动 圆规画圆。
(4) 如 所 画 圆 较 小 ， 可 将插腿及钢针向内倾斜。
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法
2. 圆规与分规————圆规
圆规的使用方法
(5) 若 所 画 圆 较 大 ， 可加装延伸杆。
§1.2 绘图工具与仪器绘图
济南大学图学中心
§1.2 绘图工具与仪器绘图 一、绘图工具及其用法 二、 仪器绘图的一般步骤
济南大学图学中心
§1.2 绘图工具与仪器绘图
一、绘图工具及其用法 掌握绘图工具的正确使用方法，是保证绘图质量和提
高绘图速度的一个重要前提，对初学者尤为重要。本节介 绍仪器绘图所需要的工具、绘图方法及一般绘图步骤。
