1制图基本知识答案
工程制图基础习题集答案
。
第 1 章 制图的基本知识和技能 1-7 在 A4 图纸上按 1:1 比例画出吊钩的平面图形，图名为：几何作图。
精选资料，欢迎下载
第 2 章 投影基础 2-1 根据直观图中各点的位置，画出它们的两面投影图。
。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出 A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。 2-4 已知点 B 在点 A 的左方 35 毫米，在点 A 的前方 10 毫米，在 点 A 的上方 20 毫米处；点 C 与点 B 同高，且点 C 的坐标 X=Y=Z； 点 D 在点 C 的正下方 26 毫米处，试画出各点的三面投影图。
2-37 求圆柱体截切后的第三视图。
精选资料，欢迎下载
第 2 章 投影基础 2-38 求圆锥的截交线，完成其水平投影和侧面投影。
。
2-39 求圆锥的截交线，完成其侧面投影。
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
精选资料，欢迎下载
2-42 求圆球的截交线，完成其水平投影和侧面投影。
精选资料，欢迎下载
。
（2）
精选资料，欢迎下载
第 4 章 组合体
4-4 补画三视图中所缺少的图线。 （1）
。
（2）
（3）
（4）
精选资料，欢迎下载
第 4 章 组合体
4-5 补画图中所缺少的图线。 （1）
。
（2）
（3）
（4）
精选资料，欢迎下载
。
第 4 章 组合体
4-6 注意物体俯视图的变化，补全主视图中所缺少的图线。 （1）
(完整版)制图的基本知识习题
制图地基本知识习题一、基础知识单项选择题1．制图国家标准规定，图纸幅面尺寸应优先选用（C）种基本幅面尺寸.A、3；B、4；C、5；D、62．制图国家标准规定，必要时图纸幅面尺寸可以沿（A）边加长.A、长；B、短；CD、各3．1ABCD4AB、1C、D、25A、3B、2C、1D、106A、фB、фC、фD、ф7A、7B、8C、9；D、108．在机械图样中，表示可见轮廓线采用（A）线型.A、粗实线；B、细实线；C、波浪线；D、虚线9．机械图样中常用地图线线型有粗实线、（C）、虚线、细点画线等. A、轮廓线；B、边框线；C、细实线；D、轨迹线10．图样中汉字应写成（B）体，采用国家正式公布地简化字.A、宋体；B、长仿宋；C、隶书；D、楷体11．制图国家标准规定，字体地号数，即字体地高度，分为（D）种.A、5；B、6C、7D、812ABCD13ABCD、微14A、3B、4C、5D、615A、ABCD16A、2B、3；C、0.667；D、1/217．国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14（C）.A、16；B、18；C、20；D、2518．国家标准规定，汉字要书写更大地字，字高应按（C）比率递增.B、2；C、根号2 ；D、419．图样上标注地尺寸，一般应由（B）组成.A、尺寸界线、尺寸箭头、尺寸数字；B、尺寸线、尺寸界线、尺寸数字；C、尺寸数字、尺寸线及其终端、尺寸箭头；D、尺寸界线、尺寸线及其终端、尺寸数字20．机件地真实大小应以图样上（A）为依据，与图形地大小及绘图地准确度无关. ABCD21A、kmB、dmC、D、22ABCD23ABCD24ABCD25．标注（B）尺寸时，应在尺寸数字前加注直径符号“φ”.A、圆地半径；B、圆地直径；C、圆球地半径；D、圆球地直径27、标注过程中，尺寸界线都用（A）绘制.A、细实线B、粗实线C、点画线28、下列符号中表示强制国家标准地是（C）.A．GB/TB．GB/ZC.GB29、不可见轮廓线采用（B）来绘制.A．粗实线B．虚线C.细实线30A．1B．2C.1：31A．RB．ΦC.SΦ32A．1B．2C.1：33A．㎜B．㎝C.m123456、零件地工艺结构，如倒角、倒圆、退刀槽、螺栓、螺母地表面曲线等，允许省略不画( √)7、当三个视图展开画在一张图纸时，展开后地府视图，上是上，下是下，左是左，右是右（×）8、图样上“∠”符号表示锥度，“△”符号表示斜度( ×)9、局部放大图地表达方法与被放大部位地表达方法有关.( ×)10、任何复杂地机件都可以看作是由若干基本几何体组合而成( √)11、相交是指两基本几何体表面光滑过渡( ×)12、在剖面图中，当剖切平面通过回转面形成地孔或凹坑地轴线时，这些结构应按剖视绘制( √)。
国家开放大学 建筑制图基础 第1章 制图的基本知识答案
国家开放大学建筑制图基础第1章制图的基本知识题目1正确获得1.00分中的1.00分标记题目题干图纸幅面的简称是（）选择一项：A. 图框B. 图幅C. 标题栏D. 会签栏反馈你的回答正确正确答案是：图幅题目2正确获得1.00分中的1.00分标记题目题干建筑制图的基本单位是（）选择一项：A. mB. bC. cD. a反馈你的回答正确正确答案是：b题目3正确获得1.00分中的1.00分标记题目题干下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：A. 图样本身的任何图线均可用作尺寸线B. 半径、直径、角度与弧长的起止符号，宜用箭头表示C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行反馈你的回答正确正确答案是：图样本身的任何图线均可用作尺寸线题目4正确获得1.00分中的1.00分标记题目题干绘制尺寸界线时应采用（）选择一项：A. 粗实线B. 细实线C. 粗虚线D. 细虚线反馈你的回答正确正确答案是：细实线题目5正确获得1.00分中的1.00分标记题目题干绘制尺寸起止符号时应采用（）选择一项：A. 中粗长线B. 中粗断线C. 波浪线D. 单点长划线反馈你的回答正确正确答案是：中粗断线题目6正确获得1.00分中的1.00分标记题目题干下列关于尺寸数字说法有误的一项是（）选择一项：A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取反馈你的回答正确正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7正确获得1.00分中的1.00分标记题目题干下列关于尺寸的排列与布置说法有误的一项是（）选择一项：A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近C. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列D. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交反馈你的回答正确正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8正确获得1.00分中的1.00分标记题目题干尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：A. 180B. 60C. 45D. 90反馈你的回答正确正确答案是：45题目9正确获得1.00分中的1.00分标记题目题干图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：A. 10mmB. 1mmC. 20mmD. 5mm反馈你的回答正确正确答案是：10mm题目10正确获得1.00分中的1.00分标记题目题干平行排列的尺寸线的间距，宜为（）选择一项：A. 3~5mmB. 7~10mmC. 1~2mmD. 2~3mm反馈你的回答正确正确答案是：7~10mm题目11正确获得1.00分中的1.00分标记题目题干下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：A. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号反馈你的回答正确正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号题目12正确获得1.00分中的1.00分标记题目题干图纸上限定绘图区域的线框是指（）选择一项：A. 图框B. 图幅C. 会签栏D. 标题栏反馈你的回答正确正确答案是：图框题目13正确获得1.00分中的1.00分标记题目题干标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：A. SB. RSC. SRD. R反馈你的回答正确正确答案是：SR题目14正确获得1.00分中的1.00分标记题目题干标注圆弧的弧长时，表示尺寸线应以（）选择一项：A. 标注圆弧的弦长B. 该圆弧同心的圆弧线表示C. 平行与圆弧的直线D. 箭头反馈你的回答正确正确答案是：该圆弧同心的圆弧线表示题目15正确获得1.00分中的1.00分标记题目题干下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：A. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弦长时，起止符号用中粗短线表示反馈你的回答正确正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示题目16正确获得1.00分中的1.00分标记题目题干在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：A. LB. SC. RD. t反馈你的回答正确正确答案是：t题目17正确获得1.00分中的1.00分标记题目题干下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：A. 外形为非圆曲线的构件，可用坐标形式标注尺寸B. 标注坡度时，应加注坡度符号C. 坡度禁止用直角三角形标注D. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”反馈你的回答正确正确答案是：坡度禁止用直角三角形标注题目18正确获得1.00分中的1.00分标记题目题干下列关于尺寸的简化标注说法有误的一项是（）选择一项：A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸反馈你的回答正确正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19正确获得1.00分中的1.00分标记题目题干制图前的准备工作不包括（）选择一项：A. 识读图样，选用适当大小的图纸和比例B. 检查图样、修正错误C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器反馈你的回答正确正确答案是：检查图样、修正错误题目20正确获得1.00分中的1.00分标记题目题干一般制图的第一个步骤是（）选择一项：A. 绘制图样底稿B. 检查图样、修正错误C. 图纸整理D. 底稿加深反馈你的回答正确正确答案是：绘制图样底稿题目21正确获得1.00分中的1.00分标记题目题干一般制图的最后一个步骤是（）选择一项：A. 图纸整理B. 检查图样、修正错误C. 绘制图样底稿D. 底稿加深反馈你的回答正确正确答案是：图纸整理题目22正确获得1.00分中的1.00分标记题目题干圆弧连接的关键是根据已知条件，确定（）选择一项：A. 圆弧的弦长B. 连接圆弧的圆心和切点C. 圆弧的直径大小D. 圆弧的弧长反馈你的回答正确正确答案是：连接圆弧的圆心和切点题目23正确获得1.00分中的1.00分标记题目题干幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：A. 1189mm、841mmB. 297mm、210mmC. 841mm、594mmD. 420mm、297mm反馈你的回答正确正确答案是：297mm、210mm题目24正确获得1.00分中的1.00分标记题目题干在平面图形中确定尺寸位置的点、直线称为（）选择一项：A. 尺寸标注B. 尺寸基准C. 尺寸定位D. 尺寸定型反馈你的回答正确正确答案是：尺寸基准题目25正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：A. 尺寸标注B. 尺寸定型C. 尺寸基准D. 尺寸定位反馈你的回答正确正确答案是：尺寸定型题目26正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：A. 尺寸定型B. 尺寸定位C. 尺寸基准D. 尺寸标注反馈你的回答正确正确答案是：尺寸定位题目27正确获得1.00分中的1.00分标记题目题干一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：A. 4种B. 2种C. 1种D. 3种反馈你的回答正确正确答案是：2种题目28正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 祥例B. 图例C. 图样D. 比例反馈你的回答正确正确答案是：比例题目29正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 3种B. 2种C. 1种D. 4种反馈你的回答正确正确答案是：1种题目30正确获得1.00分中的1.00分标记题目题干图样及说明中的汉字宜采用（）选择一项：A. 楷体B. 长仿宋体C. 隶书D. 黑体反馈你的回答正确正确答案是：长仿宋体题目31正确获得1.00分中的1.00分标记题目题干制图的基本规定要求数量的数值注写应采用（）选择一项：A. 斜体阿拉伯数字B. 正体阿拉伯数字C. 斜体罗马数字D. 正体罗马数字反馈你的回答正确正确答案是：正体阿拉伯数字题目32正确获得1.00分中的1.00分标记题目题干图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：A. 75B. 45C. 180D. 60反馈你的回答正确正确答案是：75。
第1章制图基本知识参考答案
第1章建筑制图基本知识1．图纸的幅面的简称是（A）A．图幅B.图框C．标题栏D．会签栏2．图纸上限定绘图区域的线框是指（B）A．图幅B.图框C．标题栏D．会签栏3.幅面代号为A0的图纸长、短边尺寸分别是（A）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm4．幅面代号为A1的图纸长、短边尺寸分别是（B）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm5.幅面代号为A2的图纸长、短边尺寸分别是（C）A．1189mm、841mmB. 841mm、594mmC．594mm、420mmD．297mm、210mm6.幅面代号为A3的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B）A．1种B. 2种C．3种D．4种9．一般情况下，一个图样应选择的比例为（A）A．1种B. 2种C．3种D．4种10．图样及说明中的汉字宜采用（A）A．长仿宋体B.黑体C．隶书D．楷体11．制图的基本规定要求数量的数值注写应采用（A）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体罗马数字D．斜体罗马数字11．制图的基本规定要求数量的单位符号应采用（C）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体字母D．斜体罗马数字12.绘制尺寸界线时应采用（C）A．粗实线B.粗虚线C．细实线D．细虚线13.绘制尺寸起止符号时应采用（C）A．中粗长线B.波浪线C．中粗断线D．单点长划线14.尺寸起止符号倾斜方向与尺寸界线应成（A）A．450B. 600C．900D．180015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（AA．10mmB. 20mmC．5mmD. 1mm16.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm17.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号（B）A．RB. SRC．RSD. S）19.标注圆弧的弧长时，表示尺寸线应以（B）A．箭头B.该圆弧同心的圆弧线表示C．标注圆弧的弦长D.平行与圆弧的直线20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B）A．RB. tC．LD. S21.一般制图的第一个步骤是（A）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理22.一般制图的最后一个步骤是（D）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为（A）A．尺寸基准B.尺寸定型C．尺寸定位D.尺寸标注24.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是（C）A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸）。
工程制图基础习题集和答案解析.pdf
1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-10 根据已知条件，完成线段AB的投影。
（1）AB的实长为25毫米。
（2）AB对V面的倾角为β=300。
工程制图基础习题集答案)

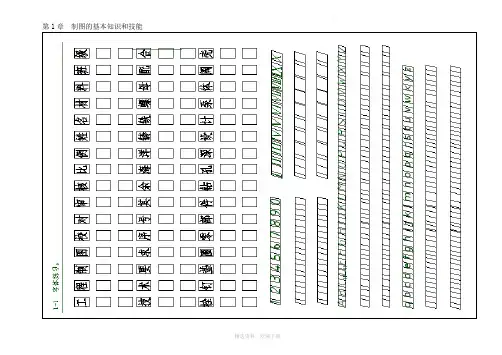

第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
（1）
（2）
（3）
（4）
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
（1）AB 是侧平线，
（2）CD 是一般位置直线，点 C 在 （3）EF 是正垂线，在
（4）GH 是正平线，长度为
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
...
2-42 求圆球的截交线，完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线，完成其水平投影和侧面投影。
...
2-44 根据已知，补画第三视图。
.
2-45 根据已知，补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K，使其距 H 面 15 毫米，距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC，求 AD 的两面投影。
.
2-14 已知 AB 为平面 P（EF∥GH）内的一条正平线，求 a′ b′ 。
最全机械制图习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
江苏开放大学工程制图基本知识一
江苏开放大学工程制图基本知识一（满分答案）1、正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（ A ）。
A 矩形B 三角形C 直线D 不能确定2、如果直线经过平面上的两个点，则直线与平面的关系是（ B ）。
A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交3、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（ C ）。
A 锐角B 钝角C 直角D 不能确定4、幅面代号为A1的图纸长、短边尺寸分别是（ B ）。
A 1189mm、841mmB 841mm、594mmC 420mm、297mmD 297mm、210mm5、投影法中规定，空间点在W面的投影选用字母是应（ D ）。
A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母6、在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（ A ）。
A 愈大B 愈小C 不变D 无法确定7、在平面图形中确定尺寸位置的点、直线称为（ A ）。
A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注8、制图中平行排列的尺寸线的间距，宜为（ D ）。
A 1~2mmB 2~3mmC 3~5mmD 7~10mm9、一般情况下，一个图样应选择的比例为（ A ）。
A 1种B 2种C 3种D 4种10、图纸上限定绘图区域的线框是指（ B ）。
A 图幅B 图框C 标题栏D 会签栏11、剖视图的剖切符号表示剖切面的起、止、转折位置及投射方向。
剖切符号由剖切位置线和剖视方向线组成。
12、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为7-10 mm。
13、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。
角度的尺寸线应以圆弧表示。
14、过A点作长度为30mm,α=450的正平线AB，已知B点在A点的右上方。
知识点一 制图基础理论
第四届全国水利高职院校“南粤杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）知识点一制图基础理论一单项选择题1.六个基本视图按投影关系配置，它们的名称（）。
A. 只标注后视图B. 只标注右视图C. 都不标注D. 不标注主视图2.六个基本视图自由配置时，按向视图标注，应（）。
A. 只标注后视图的名称B. 标出全部移位视图的名称C. 都不标注名称D. 不标注主视图的名称3.局部剖视图与视图的分界线用（）。
A. 实线B. 波浪线C. 虚线D. 点划线4.重合断面的可见轮廓线用（）绘制。
A. 粗实线B. 细实线C. 点划线D. 粗实线或细实线5.假想用剖切面将物体切断，仅画出物体与剖切面接触部分的图形及材料符号，这样的图形称为（）。
A. 左视图B. 主视图C. 剖视图D. 断面图6.同一物体各图形中的剖面线（）。
A. 间距可不一致B. 无要求C. 必须方向一致D. 方向必须一致并要间隔相同7.根据形体的对称情况，半剖视图一般画在（）。
A. 左半边B. 前半边C. 上半边D. 后半边8.关于局部剖视的画法，说法错误的是（）。
A. 局部剖视图与视图的分界线应以波浪线表示B. 波浪线可以与图形上的其它图线重合C. 波浪线只能画在实体处D. 波浪线不能超出剖切范围的视图轮廓9.配置在投影方向上的移出断面，可省略（）的标注。
A. 投影方向B. 剖切位置C. 断面图名称D. 全部10.识读剖视图与断面图的方法（）。
A. 仍然是以形体分析法为主B. 只用形体分析法C. 一个视图一个视图地看D. 只用线面分析法11.关于剖视图与断面图的正确叙述是（）。
A. 断面图是剖视图的一部分，有时图形是相同的B. 剖视图是断面图的一部分，有时图形是相同的C. 剖视图与断面图是完全不同的图形D. 剖视图与断面图是完全一样的图形12.全剖视适用于（）的物体。
A. 外形简单内部复杂B. 非对称C. 外形复杂内部简单D. 对称13.主视图画成剖视图时，应在（）上标注剖切位置和投影方向。
1制图基本知识答案
制图的基本知识与技能一.单选题1、本课程的主要内容不包括A、制图基本知识与技能B、零件图的识读C、装配图的识读D、机械传动答案:D2 、平面图形中的尺寸中按作用可分为A、已知尺寸与未知尺寸B、可求尺寸与不可求尺寸C、定形尺寸与定位尺寸D、外形尺寸与内部尺寸答案:C3 、若采用5: 1的比例在图中绘制了一个直径为100mm的圆,则在图样上该圆尺寸标注为A、Φ100mmB、Φ500m mC、Φ20mmD、Φ10mm答案:C4 、下列关于尺寸标注的说法,错误的就是A、当尺寸线与尺寸界线相互垂直的时候,同一张图样可采用不同尺寸线终端的形式。
B、线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。
C、尺寸数字不可由任何图线通过,否则应将图线断开。
D、标注球面的直径与半径时,应在符号"Φ"或"R"前面加"S",对于轴、螺杆、铆钉或者手柄等端部,在不至于引起误解的情况下可省略符号"S"。
答案:A5 、以下可以作出不同位置的正三角形与正六边形的工具组合就是A、45度三角板B、圆规C、圆规与直尺D、30度、60度三角板与丁字尺答案:D6、在图样中点画线不可以用来表达的就是A、对称结构的对称线B、回转结构轴线C、假象结构的轮廓线D、圆心的十字相交的定位线答案:C7 、对图形进行线段分析,其中R12就是A、已知线段B、中间线段C、连接线段D、未知线段答案:C8 、制图国家标准规定,字体的号数单位为A、分米B、厘米C、毫米D、微米答案:C9、画圆需要的工具就是以下哪个A、圆规B、丁字尺C、三角板D、曲线板答案:A10 、在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体,其绘图比例为A、1:1B、2:1C、1:2D、1:4答案:C11、下列关于铅笔代号H、B的含义正确的就是A、字母表示的就是笔芯的软硬程度,H代表硬芯,B代表软芯B、B代表铅笔粗细C、H代表铅笔长短D、B(或者H)前面的数字大小表示笔芯的粗细答案:A12、若采用1:5的比例绘制一个Φ40的圆时,其绘图半径为A、4B、8C、100D、200答案:A13 、在标注球的直径时应在尺寸数字前加A、RB、ΦC、SΦD、SR答案:C14 、在利用等分圆周的方法作正五边形的过程中,下列工具中必不可少的常用工具就是A、丁字尺B、圆规C、三角板D、钢直尺答案:B15 、以下关于绘制简单平面图形的说法,错误的就是A、绘制平面图形,首先要进行尺寸分析与线段分析。
制图复习题及答案
制图复习题及答案一、选择题1. 制图的基本要素包括哪些？A. 点、线、面B. 线、面、体C. 点、线、体D. 点、面、体答案：B2. 以下哪个不是平面图的分类？A. 建筑平面图B. 机械平面图C. 电路平面图D. 地形平面图答案：B3. 制图过程中，尺寸标注的基本原则是什么？A. 清晰、准确B. 简洁、美观C. 随意、方便D. 统一、规范答案：A二、填空题4. 在制图过程中，________是用来表示物体长度、宽度、高度等尺寸的图形。
答案：尺寸线5. 制图时，________是表示物体在不同方向上的位置关系的图形。
答案：视图6. 制图中，________是用来表示物体内部结构的图形。
答案：剖面图三、简答题7. 简述制图时应注意的三个基本要素。
答案：制图时应注意的三个基本要素包括：准确性，确保图形尺寸和比例与实际物体相符；清晰性，确保图形表达清晰，易于理解；规范性，确保图形符合制图标准和规范。
8. 解释什么是三视图，并说明其重要性。
答案：三视图是指从物体的三个主要方向（通常是前视图、侧视图和俯视图）绘制的图形，以全面展示物体的形状和尺寸。
三视图的重要性在于，它提供了物体的完整信息，使设计者和制造者能够准确理解物体的几何特征，避免设计和制造过程中的误解。
四、绘图题9. 根据所给的平面图，绘制出相应的侧面图和俯视图。
[此处应附上平面图的示例，以及相应的侧面图和俯视图的示例]五、论述题10. 论述在现代工程设计中，制图的重要性及其在不同领域的应用。
答案：制图在现代工程设计中扮演着至关重要的角色。
它不仅是交流设计思想和概念的工具，也是确保设计精确性和可制造性的基础。
在建筑、机械、电子和航空等众多领域，制图都是不可或缺的。
例如，在建筑设计中，制图帮助建筑师将设计理念转化为具体的施工图纸；在机械设计中，制图确保了零件的精确制造和装配；在电子设计中，制图用于电路板的布局和元件的放置。
总之，制图是实现创新设计和精确制造的关键环节。
1制图基本知识答案
制图的基本知识和技能一．单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 若采用5： 1的比例在图中绘制了一个直径为100mm的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。
B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
C.尺寸数字不可由任何图线通过，否则应将图线断开。
D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。
答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进行线段分析，其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B（或者H）前面的数字大小表示笔芯的粗细答案：A12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR答案：C14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。
工程制图基础习题集与参考答案
精心整理第1章制图的基本知识和技能1-4分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能2-13已知水平线AD属于平面ABC，求AD的两面投影。
2-14已知AB为平面P（EF∥GH）内的一条正平线，求a′b′。
第2章投影基础2-15判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。
2-16求出两直线的第三面投影，再判别其相对位置。
交叉直线须判别重影点的可见性。
第2章投影基础2-17作直线EF 与已知直线AB 、CD 相交，EF 为正平线且在V 面前方15毫米。
2-18过点K 作直线KL 使其与直线CD 垂直相交。
2-19判别两直线是否垂直。
（1）（2）（3）（4）第2章投影基础2-20判别直线与平面是否平行。
（CD ∥EF ）（1）（2）_平行垂直垂直不垂直 不垂直___平行_2-21判别两平面是否平行。
（1）（2）_平行___不平行_2-34根据两视图，求圆柱体截切后的第三视图。
2-35根据两视图，求圆柱体截切后的第三视图。
2-36根据两视图，求圆柱体截切后的第三视图。
2-37求圆柱体截切后的第三视图。
第2章投影基础2-38求圆锥的截交线，完成其水平投影和侧2-39求圆锥的截交线，完成其侧面投影。
面投影。
2-40求圆锥的截交线，完成其水平投影和侧面投影。
2-41求圆锥的截交线，完成其水平投影和侧面投影。
2-42求圆球的截交线，完成其水平投影和侧面投影。
2-43求圆球穿孔后的截交线，完成其水平投影和侧面投影。
2-44根据已知，补画第三视图。
2-45根据已知，补画第三视图。
第2章投影基础（3）（4）第4章组合体（2）4-2根据已知的两视图，补画完成第三视图。
（1）（3）（4）第4章组合体4-3根据右下角立体的轴测图，用1:1比例画出立体的三视图。
工程制图基础习题集和答案解析
1-2 按照左图的形式,在图形右边空白处重画一次。
1-3 尺寸标注练习:填注下列图形中的尺寸,尺寸数值按1:1从图上量,取整数。
1-4 分析下列平面图形并标注尺寸。
(尺寸数值按1:1从图中量,取整数) (1) (2)第1章制图的基本知识与技能1-5 尺寸标注改错:圈出错误的尺寸标注,并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
(1)椭圆 (2)1:8锥度第1章制图的基本知识与技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形,图名为:几何作图。
第2章投影基础2-7 画出下列各直线的第三投影,并判别直线对投影面的相对位置。
(1) (2) (3) (4)AB就是___水平__线 CD就是__正平__线 EF就是__侧垂___线 GH就是_一般位置_线第2章投影基础第2章投影基础第2章投影基础2-16 求出两直线的第三面投影,再判别其相对位置。
交叉直线须判别重影点的可见性。
(1) (2) (3) (4)第2章 投影基础 2-20 判别直线与平面就是否平行。
(CD ∥EF)(1) (2)_平行___平行_垂直垂直 不垂直 不垂直(1) (2)_平行__ _不平行_ 第2章投影基础第2章投影基础2-26 求三棱锥表面上A、B、C的另两面投影。
2-27求圆柱体表面上A、B、C的另两面投影。
2-28 求圆锥体表面上A、B、C的另两面投影。
2-29 求圆球体表面上A、B、C的另两面投影。
2-32 求立体的侧面投影。
2-33 求立体截切后的水平投影。
第2章投影基础2-34 根据两视图,求圆柱体截切后的第三视图。
2-35根据两视图,求圆柱体截切后的第三视图。
2-36根据两视图,求圆柱体截切后的第三视图。
2-37求圆柱体截切后的第三视图。
2-38 求圆锥的截交线,完成其水平投影与侧面投影。
2-39 求圆锥的截交线,完成其侧面投影。
2-40求圆锥的截交线,完成其水平投影与侧面投影。
2-41求圆锥的截交线,完成其水平投影与侧面投影。
工程制图基础习题答案解析
（4）
精品文档
4-2 根据已知的两视图，补画完成第三视图。 （1）
（2）
（3）
（4）
第 4 章 组合体
.
精品文档
第 2 章 投影基础
.
2-15 判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。
精品文档
.
2-16 求出两直线的第三面投影，再判别其相对位置。交叉直线须判别重影点的可见性。
精品文档
第 2 章 投影基础
.
2-17 作直线 EF 与已知直线 AB、CD 相交，EF 为正平线且在 V 面前 2-18 过点 K 作直线 KL 使其与直线 CD 垂直相交。 方 15 毫米。
精品文档
2-28 求圆锥体表面上 A、B、C 的另两面投影。
2-29 求圆球体表面上 A、B、C 的另两面投影。
.
第 2 章 投影基础 2-30 根据截切的四棱柱的两面投影，求其侧面投影。
2-31 求三棱锥截切后的侧面投影，补全水平投影。
精品文档
.
2-32 求立体的侧面投影。
2-33 求立体截切后的水平投影。
第 1 章 制图的基本知识和技能
.
精品文档
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
精品文档
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
精品文档
第 2 章 投影基础
.
2-34 根据两视图，求圆柱体截切后的第三视图。
2-35 根据两视图，求圆柱体截切后的第三视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制图的基本知识和技能一．单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 若采用5：1的比例在图中绘制了一个直径为100mm 的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。
B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
C.尺寸数字不可由任何图线通过，否则应将图线断开。
D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。
答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进行线段分析，其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B（或者H）前面的数字大小表示笔芯的粗细答案：A12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200 答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR 答案：C14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。
B.有定形尺寸，没有定位尺寸，需要与其两端相连的线段作出后再求出其位置和连接点的线段，称之为中间线段。
C.绘图过程应先画出已知线段，再画出中间线段，最后画出连接线段。
D.先做底稿，再加深各类线型，完成全图。
答案：B16. 角度为200度的圆弧在尺寸标注时要在尺寸数字前面加符号A.RB.ΦC.SΦD.SR答案：B17 . 机械制图中一般不标注单位，默认单位是A.mmB.cmC.mD.dm答案：A18. 线段连接两已知弧时，须使线段同时与两弧A.相交B.相离C.相切D.以上都可以答案：C19 . 国家标准中，字体高度序列的公比为A.1.5B.2C.D.3.5答案：C20. 下面的斜度符号标注正确的是A.∠1：3B.∠3：1C.∠1：2.5D.∠2.5：121 . 某产品机件用缩小一倍的比例绘图，在零件标题栏比例项中应填A.缩小一倍B.0.5：1C.2：1D.1：2答案：D22. 在标注球的半径时应在尺寸数字前加A.RB.ΦC.SΦD.SR答案：D23 . 机械制图中通常采用两种线宽，粗、细线的比例为A.1:2B.2:1C.1:3D.3:1答案：B24 . 某正圆锥锥高20mm，底圆半径为5mm，则锥度为A.1：4B.4：1C.1：2D.2：1答案：C25. 国家标准中规定图样中汉字的字体是A.宋体B.长仿宋体C.黑体D.楷体答案：B26 . 留有装订边时，图幅幅面上装订边宽a为A.5mmB.10mmC.20mmD.25mm27. 世界上第一台平台式自动绘图机诞生于A.20世纪50年代B.20世纪40年代C.20世纪60年代D.20世纪70年代答案：A28. 标注尺寸的起点称为尺寸的A.尺寸线B.尺寸基准C.尺寸界线D.尺寸数字答案：B29. 在一个2：1绘图比例的图样上，一个尺寸标注为4mm 的线段，其实长为A.2mmB.4mmC.8mmD.16mm答案：B30. 丁字尺可用来直接画( )A.竖直线B.水平线C.曲线D.斜线答案：B31 . 国家标准规定，书写汉字时，如果现在字高是5，要写更大一级的字，字高应为A.3B.4C.7D.10答案：C32 . 标题栏中的文字方向为A.向上B.向下C.向右D.看图方向答案：D33. 用已知半径的圆弧连接两已知直线时，要确定A.圆心位置和圆弧的角度B.圆弧的起点和终点C.圆心位置和切点位置D.以上都不对答案：C34 . 若采用1：2的比例绘制一个长度为40mm的线段，其绘图长度为A.8mmB.20mmC.4mmD.16mm答案：B35. “没有规矩，不成方圆”，反映了我国在古代对（）作图已有深刻的理解和认识。
A.尺、规B.铅笔C.图纸D.图板答案：A36. 制图国家标准规定，必要时图纸幅面和尺寸可以沿（）边加长。
A.长B.短C.斜D.各答案：B37 . 断裂处的边界线用（）图线绘制。
A.粗实线B.细实线C.点画线D.波浪线答案：D38 . 比例1 : 3是（）比例。
A.放大B.缩小C.原值D.优先选用的答案：B39. 以下关于斜度说法正确的是A.一直线对另一平面的倾斜程度称为斜度B.斜度的标注和锥度一样C.标注斜度时，斜度符号和斜度方向一致D.以上说法都不对答案：C40 . 绘制机械图样时，粗实线一般表示A.轴线B.基准线C.不可见轮廓线D.可见轮廓线答案：D41. 绘制机械图样时，粗虚线表示A.不可见轮廓B.轴线C.边界线D.允许表面处理的线答案：D42. 下图中加“（）”的尺寸表示此尺寸是A.错误尺寸B.不重要尺寸C.参考尺寸D.需要修改的尺寸答案：C43 . 以下关于图线画法说法错误的是A.细虚线与其他线相交时尽量交于画，避免交于空白处B.细虚线直接在粗实线延长线上相接时，细虚线应留出空隙C.细虚线与粗实线垂直相接时留空隙D.细点画线与其他线相交时尽量交于画，避免交于点和空白处答案：C44 . 图样所标注的尺寸，未另加说明时，则指A.所示机件的最后完工尺寸B.所示机件的原料尺寸C.所示机件的加工中尺寸D.所示机件的粗加工尺寸答案：A45. 以一边端面为基准，分层注写的轴向尺寸的标注形式为A.链式B.坐标式C.综合式D.封闭式答案：B二．多选题1 . 以下说法正确的有A.平面立体尺寸标注时，如果在边长尺寸数字前加注“□”符号，表示该图形是正方形。
B.平面立体尺寸标注时加“（）”的尺寸称为参考尺寸。
C.圆柱和圆锥应注出底圆直径和高度尺寸，圆锥台还应加注顶圆的直径。
D.圆柱和圆锥的直径尺寸不能注在非圆视图上。
答案：A、B、C三．判读题1 . 比例是指图样与其实物相应要素的线性尺寸之比。
答案：正确2. 标注尺寸时，只要做到正确和合理即可。
答案：错误3. 尺寸是图样中的重要内容，是制造机件的直接依据。
答案：正确4 . 平面图形绘制时，首先要对线段进行分析，根据线段的性质依次画出。
答案：正确5 . 同一产品的图样只能采用一种图框格式。
正确6 . 过渡线用粗实线表示。
答案：错误7 . 机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。
答案：正确8 . 锥度符号的方向应与圆锥方向一致。
答案：正确9 . 图中符号表示斜度为1:7。
答案：错误10. 绘制机械图样时，尽量采用1：1的比例。
答案：正确11 . 绘制机械图样时，应采用国家标准规定的图纸的基本幅面尺寸。
答案：正确12 . 只用圆规可以将圆周五等分。
答案：正确13. 线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。
答案：正确14 . 国家制图标准规定，各种图线的粗细应相同。
答案：错误15 . 绘制图样时不论采用放大或缩小比例，标注尺寸时必须注出实际尺寸。
答案：正确16 . 用一段圆弧光滑地连接两条已知线段称为圆弧连接。
答案：正确17 . 斜度在图样中用1：n 的形式标注。
答案：正确18 . 在对对称机件进行尺寸标注时，当尺寸线的一端无法注全时，可以采用省略这一端的尺寸界线和尺寸终端，但它们的尺寸线要超过对称线。
答案：正确19. 尺寸界线一般应与尺寸线垂直，并超出尺寸线2mm左右。
答案：正确20 . 国家制图标准规定，可见的轮廓线用虚线绘制。
答案：错误21 . 用45度三角板和丁字尺配合可直接将圆周四等分。
答案：正确22 . 在平面图形线段连接中，连接线段是只有定形尺寸，缺少定位尺寸的线段。
答案：正确23 . 长仿宋体汉字的书写要领：横平竖直、注意起落、结构均匀、填满方格。
答案：正确24 . 尺寸线的终端形式一般有箭头终端和斜线终端两种形式。
答案：正确25 . 机械图样在生产中起指导性作用。
答案：正确26 . 若采用1:2的比例绘制一个球，则其体积为实际的1/4倍。
答案：错误27 . 为了复制和缩微摄影的定位方便，应在图纸各边长的顶点处绘制对中符号。
答案：错误28 . 主视图所注尺寸“”中，符号“”表示锥度。
答案：正确29 . 工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。
答案：错误30 . 《机械制图》课程的核心是如何用二维平面图形表达出三维空间形体。
答案：错误31 . 过渡线用细实线表示。
答案：正确32 . 一份完整的机械图样应该有视图、尺寸、技术要求、图框和标题栏等几部分构成。
答案：正确33 . 尺寸三要素包括尺寸界线、尺寸线和尺寸数字。
答案：正确34 . 锥度是指正圆锥体的高度与其底圆直径之比。
答案：错误35 . 图板大小无规格规定，方便使用即可。
答案：错误36 . 机械图样作为技术性文件，在全世界应该能通用。
答案：正确37 . 尺寸标注中尺寸数字书写基本无规则。
答案：错误38. 绘图时应采用国家标准规定的图线线型。
答案：正确39 . 角度的数字一律写成水平方向。
答案：正确40 . 图板要求表面光洁，上边为导边，必须平直。
答案：错误41 . 尺寸线和尺寸界线均用细实线绘制。
42 . 比例是指图样与其实物之比。
答案：错误43 . 该零件图样绘图比例采用原值比例。
答案：正确44 . 注球面的直径或半径时，应在符号“ Φ”或“R”前再加注符号“S”。
答案：正确45 . ∠ 1:4是用来表示锥度的。
答案：正确46 . A2图纸大小是A4图纸的两倍。
