电子经纬仪DJD2—JCL

电子经纬仪DJD2—JCL使用说明书J6、J6E光学经纬仪使用说明书一、仪器的用途和特点本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。

本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。

分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。

望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。

3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。

4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。

由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。

5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。

6、按用户要求可提供管状定心磁针。

7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。

仪器可在－25°C ～＋40°C环境温度下工作。

二、仪器的主要技术参数望远镜成像 J6 倒像 J6E 正像放大率 J6 28倍 J6E 29倍物镜有效孔径 40毫米视场角1°20′视距乘常数 100视距加常数 0鉴别率<3.6″调焦范围 2米～∞物镜壳外径φ46-0.05毫米望远镜长度 180毫米显微镜放大率水平读数系统 73倍竖直读数系统 74倍读数系统水平度盘分划直径 93.4毫米水平度盘读数分划1′（估读6″）竖直度盘分划直径 73.4毫米竖直度盘读数分划1′（估读6″）水准器角值照准部水准器30″/2毫米指标水准器30″/2毫米圆水准器8′/2毫米光学对点器放大率 1.1倍视场角4°四、仪器的使用方法1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。

DT-2电子经纬仪说明书

13
间有相对移位，则应微调望远镜调焦手轮，直至两影像清晰且相对静止。６．角度测量 6.1“正镜”和“倒镜”观测
“正镜”指的是观测者对着望远镜目镜时竖盘（圆形侧盖）在望远镜的左边，“倒镜”指的是观测者对着望远镜目镜时竖盘在望远镜的右边。
取正倒镜读数的平均数为观测值，可以有效地消除仪器的系统误差。因此，在进行角度测量时，完成正镜观测后，要转动望远镜 180°，再完成倒镜观测。
10
变为红灯，表示充电开始进行。充电 3~4 小时后红灯变为绿灯，表示电池已充满，拨出充电插头及充电器，充电完毕。 5.2 架设仪器 5.2.1 展开三脚架到适当高度 5.2.2 确认测量点位于三角架头中心孔的正下方。 5.2.3 将三脚架头调平，并紧固锁紧装置。 5.2.4 小心地把仪器放在架上，通过松动中心螺旋移动仪器，当垂球位于地面标记正上方时，轻轻地锁紧三角架上的中心螺旋。 5.3 仪器的整平 5.3.1 用圆水准器粗略整平仪器 5.3.1.1 转动脚螺旋钮 B.C 使气泡移至垂直于 B.C 连线的圆水泡中心线上。 5.3.1.2 转动脚螺旋 A 使水泡居于圆水准器中心 5.3.2 用长水准器整平仪器 5.3.2.1 松开水平制动手轮转动仪器，利用脚螺旋 B.C 的转动，使平行于 B.C 连线的长水泡的气泡居中。 5.3.2.2 转动仪器 90°，然后转动脚螺旋 A 使水泡居中。 5.3.2.3 仪器每转动 90°重复上述步骤，并检查在所有这些点上的气泡是否都正确居中。
例如：按住［HOLD］键 +［OSET］键时开机，进入初始设置状态：角度单位 •UNITA：360°度 •UNITB：400G（冈） •UNITC：6400mil（密位）按［R/L］键水平角位置提示 •NO BEEP 水平角无提示按［OSET］键 •90 BEEP 仪器在 0°、90°、 180°、270°附近时蜂鸣器鸣响。按［R/L］键

电子经纬仪操作说明

A
角度测量
转动仪器，HR闪烁，瞄准第一个目标A（起始方向）
再按动“锁定”键，设置水平角的度数，HR固定瞄准第二个目标B直接显示目标 B的读数
瞄准目标 A
HOLD 瞄准B
V 90°10′20″ HR 30°00′00″
V 90°10′20″ HR 30°00′00″ V 90°10′20″ HR 98°20′30″
THANKYOU
注意事项
(1) 阳光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。 (2) 避免在高温和低温下存放和使用仪器，亦应避免温度骤变（使用时气温变化除外）。 (3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 (4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环境温度后再使用仪器。 (5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 (6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。 (7) 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。 (8) 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试。 (9) 不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。 (10)仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋湿后，切勿通电开机，应及时用干净软布擦干并在通风处放一段时间。 (11)作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。 (12)即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。 (13)当激光亮起时，不要用眼睛直视激光光源，以免伤害人的眼睛。

激光电子经纬仪使用说明书

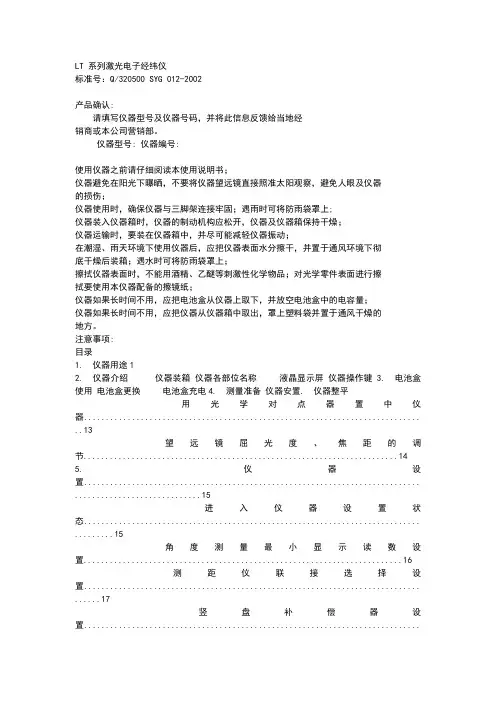

LT 系列激光电子经纬仪标准号：Q/320500 SYG 012-2002产品确认:请填写仪器型号及仪器号码，并将此信息反馈给当地经销商或本公司营销部。

仪器型号: 仪器编号:使用仪器之前请仔细阅读本使用说明书；仪器避免在阳光下曝晒，不要将仪器望远镜直接照准太阳观察，避免人眼及仪器的损伤；仪器使用时，确保仪器与三脚架连接牢固；遇雨时可将防雨袋罩上;仪器装入仪器箱时，仪器的制动机构应松开，仪器及仪器箱保持干燥；仪器运输时，要装在仪器箱中，并尽可能减轻仪器振动；在潮湿、雨天环境下使用仪器后，应把仪器表面水分擦干，并置于通风环境下彻底干燥后装箱；遇水时可将防雨袋罩上；擦拭仪器表面时，不能用酒精、乙醚等刺激性化学物品；对光学零件表面进行擦拭要使用本仪器配备的擦镜纸；仪器如果长时间不用，应把电池盒从仪器上取下，并放空电池盒中的电容量；仪器如果长时间不用，应把仪器从仪器箱中取出，罩上塑料袋并置于通风干燥的地方。

注意事项:目录1. 仪器用途12. 仪器介绍仪器装箱仪器各部位名称液晶显示屏仪器操作键3. 电池盒使用电池盒更换电池盒充电4. 测量准备仪器安置. 仪器整平用光学对点器置中仪器............................................................................. ..13望远镜屈光度、焦距的调节 (14)5.仪器设置............................................................................. .. (15)进入仪器设置状态............................................................................. (15)角度测量最小显示读数设置 (16)测距仪联接选择设置............................................................................. (17)竖盘补偿器设置............................................................................. (18)仪器自动关机设置............................................................................. (19)6.仪器操作............................................................................. .. (20)开机( )............................................................................ . (20)关机( )............................................................................ . (20)照明打开/关闭( )..................................................................... ...... .21角度单位(360o/400gon)转换( ) (21)角度值增加方向转换( )................................................................. . (22)水平角度值置零( )............................................................................ .22水平角度值锁定及任意设置( ) (23)垂直角度测量模式转换( ) (24)7.角度测量............................................................................. . (25)水平角度测量............................................................................. (25)垂直角度测量............................................................................. (26)8.利用视距丝测距............................................................................. .. (27)9.激光部分的操作............................................................................. .. (28)定向测量............................................................................. . (28)布设角度............................................................................. . (28)天顶测量............................................................................. . (29)水准测量............................................................................. (29)10. 检查和校正............................................................................. . (30)长水准器的检查和校正.............................................................................30圆水准器的检查和校正.............................................................................32望远镜粗瞄准器的检查和校正 (33)光学下对点器的检查和校正 (34)分划板竖丝的检查和校正 (36)HOLD0SETFUNCFUNCR/LV/%仪器照准差 C 的检查和校正 (37)竖直度盘指标差i 的检查和校正 (38)竖直度盘补偿器的检查 (40)竖直度盘补偿器的校正 (43)激光束同焦的调整............................................................................. .. (46)激光束同轴的调整............................................................................. . (46)11. 仪器与测距仪的联接和使用 (47)仪器与测距仪的联接............................................................................. ..47仪器与测距仪的联机使用 (48)12. 仪器与外接手簿的联接和使用 (49)仪器与外接手簿的联接 (49)仪器与外接手簿的联机使用 (50)13. 仪器与测距仪、外接手簿(或计算机)的联接 (51)14. 基座的安装和拆卸............................................................................. ........... .5215. 可选附件............................................................................. . (53)16. 技术指标............................................................................. . (54)17. 附表(仪器显示英汉对照表) (57)为了不断提高产品外观及性能,本说明书中所有图片及性能指标如有改动,恕不通知。

电子经纬仪DJD2—JCL

本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。

分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。

望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。

4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。

由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。

5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。

6、按用户要求可提供管状定心磁针。

7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。

仪器可在－25°C ～＋40°C环境温度下工作。

电子经纬仪说明书

科力达电子经纬仪操作手册
前言
尊敬的用户：欢迎您购买和使用本公司的产品，向您对本公司产品的
信任表示衷心的感谢！广东科力达仪器有限公司是一个集科研、生产、销售、
出口为一体的专业测绘仪器公司，有多个测绘仪器制造厂家，分别生产电子经纬仪、测距仪、全站仪、水准仪、激光墨线仪及扫平仪、反射棱镜、脚架、对中杆等八大系列近 100 个品种。科力达以测绘仪器国产化为已任，为中国测绘仪器经销商和用户提供质优价廉的测绘仪器。
生产的多种测距仪联机，组成组合式全站仪，联机和使用均十分方便。
可与电子记录手簿联接可与科力达仪器公司或其他公司生产的电子记录手簿
联机，完成野外数据的自动采集。
按键操作简单仅 6 个功能键即可实现各种测量功能，并且可以将测距
仪的距离数据显示在电子经纬仪的显示器上。
黑暗环境亦可操作望远镜十字丝和显示屏有照明光源，便于在黑暗环境中
公司倾力打造了遍及全国的销售网络和维修服务中心，努力提高经销商的销售能力和水平，为他们培养技术和维修人员等力量，使用户放心，经销商满意。
中国是世界的工厂，中国将成为世界测绘仪器制造王国，科力达将成为世界测绘仪器生产基地。
本公司生产的测绘仪器具有美观的外形及高质量的功能与性能。为让您掌握它所有的功能和性能，以便在作业中应用自如并避免发生故障，我们建议您在使用仪器前仔细阅读本使用说明书，并请遵守本书每一章节的操作及注意事项。
·2·
PDF 文件使用 "pdfFactory" 试用版本创建
科力达电子经纬仪操作手册
6.5. 水平角象限鸣响设置....................................................24 6.6. 竖直角的零方向设置....................................................24 6.7. 天顶距与垂直角的测量................................................25 6.8. 斜率百分比....................................................................25 6.9. 望远镜视距丝测距........................................................26 7. 与测距仪及电子手薄联接组合成多功能全站仪...............27 8. 检验与校正 ..........................................................................29 8.1. 长水准器........................................................................29 8.2. 圆水准器........................................................................29 8.3. 望远镜分划板倾斜........................................................30 8.4.视准轴与横轴的垂直度（2C） ...................................31 8.5. 竖盘指标零点自动补偿................................................32 8.6.竖盘指标差（i 角）和竖盘指标零点设置..................32 8.7. 光学对中器....................................................................34 8.8. 其它调整........................................................................35 9. 技术指标 ..............................................................................36 10.错误代码信息表 .................................................................38 11.附件 .....................................................................................39

DT 2电子经纬仪说明书

11
5.4 仪器的对中 5.4.1 使用铅锤
将铅锤线拴在中心螺丝挂钩上，调整线长，使铅锤尖悬于距对地点高约 2mm 的高度。
松开中心螺丝，移动基座使铅锤尖端精确地位于对地点上（从两个相互垂直的方向观察）。 5.4.2 使用光学对点器
为保证测量精度，建议事前进行“检验与校正”中所叙述的工作。
调节对点器目镜手轮，使分划板清晰，调节调焦手轮，使对地点清晰，松开中心螺丝平移整机，使对地点与分划板中心重合，固紧中心螺丝。
例如：按住［HOLD］键 +［OSET］键时开机，进入初始设置状态：角度单位 •UNITA：360°度 •UNITB：400G（冈） •UNITC：6400mil（密位）按［R/L］键水平角位置提示 •NO BEEP 水平角无提示按［OSET］键 •90 BEEP 仪器在 0°、90°、 180°、270°附近时蜂鸣器鸣响。按［R/L］键
仪器出厂时设置为：30 分钟自动关机
4.1.4 角度最小显示单位设置：1″或 5″
仪器出厂时设置为： 1″
4.1.5 竖盘指标零点补偿设置：自动补偿或不补偿
仪器出厂时设置为：自动补偿。
4.1.6 水平角读数经过 0°，90°，180°，270°象限时蜂鸣
器提示或不提示。
仪器出厂时设置为：不提示
4.2 设置方法
GON( 冈 )
( 一周为 400G)
mil( 密位 )
( 一周为 6400mil)
仪器出厂时设置为：°′″。
4.1.2 垂直角 0 方向的位置设置：
水平为 0° ( 天顶距 90° )
天顶距 0° ( 水平为 90° )
仪器出厂时设置为：天顶为 0°
4.1.3 自动关机设置：30 分钟自动关机或不自动关机

电子经纬仪使用说明书

5. 望远镜测距丝测距················································20 6. 激光测量（激光电经）···································· 20 6.1 定向测量······················································21 6.2 角度布设······················································21 6.3 天顶测量······················································21 6.4 水准测量······················································22
器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障； 7. 在将仪器放入包装箱前，请确定仪器和包装箱是否干燥； 8. 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面可用浸水的软布擦试； 9. 禁止将仪器连同三角架一起搬动； 10. 不使用激光时，请关闭；勿频繁开关激光器； 11. 仪器请按下图装箱：
测角▼
斜距平距高差跟踪
¤ 确定
6
软键
斜距平距高差跟踪
功能
启动斜距测量启动平距测量启动高差测量启动跟踪测量
③特殊功能模式
组合键
功能
按¤键当屏幕右下角启动指向激光，重复一次关闭
出现再按▲键
按¤键当屏幕右下角启动对点激光，重复一次关闭
出现再按▼键
按¤键当屏幕右下角启动液晶背光照明，重复一次关闭

DT200系列电子经纬仪操作说明

1. 仪器用途
DT系列电子经纬仪采用光栅增量式数字角度测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平、垂直角测量结果，可以进行角度、坡度等多种模式的测量。 DT系列电子经纬仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。ＤＴ－２００系列电子经纬仪采用大液晶屏幕显示；全中文操作界面；采用的低功耗电路设计，使四节ＡＡ碱性电池能保障仪器连续工作８０个小时；其采用的绝对式的水平盘测角系统支持断电数据保护功能，在选择了水平度盘采用绝对测角方式后，仪器在、断电重新开机后，瞄准同一目标，角度不变。
７．角度测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８７．１水平角度测量（顺时针）．．．．．．．．．．．．．．．．．．．．．．．．１８７．２水平角度测量（逆时针）．．．．．．．．．．．．．．．．．．．．．．．．１９７．３垂直角度测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９７．４重复测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０８．利用视距丝测距．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１９．检查和校正．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２９．１长水准器的检查和校正．．．．．．．．．．．．．．．．．．．．．．．．２２９．２圆水准器的检查和校正．．．．．．．．．．．．．．．．．．．．．．．．２３９．３望远镜粗瞄准器的检查和校正．．．．．．．．．．．．．．．．．．２４９．４光学下对点器的检查和校正．．．．．．．．．．．．．．．．．．．．２５９．５望远镜分划板竖丝的检查和校正．．．．．．．．．．．．．．．．２６９．６仪器照准差Ｃ的检查和校正．．．．．．．．．．．．．．．．．．．．．２７９．７竖直度盘指标差ｉ的检查和校正．．．．．．．．．．．．．．．．．２８９．８竖直度盘补偿器的检查和校正．．．．．．．．．．．．．．．．．．３０１０．仪器与测距仪的联接和使用．．．．．．．．．．．．．．．．．．．．．．．．．．３３１０．１仪器与测距仪的联接．．．．．．．．．．．．．．．．．．．．．．．．．３３１０．２仪器与测距仪的联机使用．．．．．．．．．．．．．．．．．．．．．３４１１．仪器与外接手簿的联接和使用．．．．．．．．．．．．．．．．．．．．．．．．３５１１．１仪器与外接手簿的联接．．．．．．．．．．．．．．．．．．．．．．．．３５１１．２仪器与外接手簿的联机使用．．．．．．．．．．．．．．．．．．．．３５１２．仪器与测距仪、外接手簿（或计算机）的联接．．．．．．．．．．．．３６１３．基座的安装和拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３７１４．可选附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３８１５．技术指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３９１６．仪器出厂设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０

FDT2GC电子经纬仪使用说明

前言感谢你购买TJOP(欧波) FDT2GC电子经纬仪，为了充分发挥仪器的的性能，性能请仔细阅读本手册并妥善保管，已备日后参考。

注意事项1. 日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光器。

2. 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3. 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4. 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用。

5. 仪器长期不使用时，应将仪器上的电池卸下分开存放。

6. 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

7. 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

8. 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。

9. 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。

仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。

10. 作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

11. 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。

目录一、仪器各部分名称及功能1.1仪器各部件名称1.2显示标记1.3操作面板与操作键二、测量前的准备2.1 安置整平仪器2.2 开机2.3 关机2.4 电池的信息、充电和更换三、测量功能3.1 角度测量3.1.1 水平角右旋增量和垂直角测量3.1.2 水平角右旋增量和左旋增量转换3.1.3 水平角度设置3.1.4 重复角度测量3.1.5 垂直角百分比测量模式（坡度角测量）3.2 距离/坐标测量3.2.1 与测距仪结合使用·3.2.2 测距3.2.3数据输出及串行通信3.3 其它功能3.3.1 查看仪器代码3.3.2 照明和定时关机功能3.3.3 用十字丝测距四、功能设置五、内存功能5.1清除内存5.2向串口发送内存数据六、检查和校正6.1 长水准器·6.2 圆水准器6.3 十字丝竖丝6.4 仪器视准轴·6.5 光学对点器6.6 指标差、视准差、补偿器零点差设置6.7 倾斜改正功能6.8 补偿器精度校正附录一错误显示附录二技术指标一、仪器各部分名称及功能1.1仪器各部件名称1 粗瞄准2 物镜3 水平制动轮4 水平微动轮5 显示器6 操作键7 仪器中心标志8 光学或激光对点器 9可拆卸式基座 10 角螺旋手轮 11 提把 12 提把螺丝 13 常水准器 14 EDM 接口 15 基座固定钮 16 电池盒 17 望远镜 18 目镜 19 垂直制动轮 20 垂直微动轮 21数据输出口 22圆水泡1.2显示标记2 31 1112 10 9134 5 6 7 8符号内容符号内容1 斜距斜距 9M米2 平距平距 10 % 垂直坡度百分比3 高差高差 11自动关机标志 4 电池电量显示 12 垂直垂直角 5 补偿倾斜补偿功能水平左水平左旋增量 6 复测复测状态水平右水平右旋增量 7 锁定锁定状态 13 水平水平角 8切换第二功能切换1.3操作面板与操作键按键功能1功能2水平角右旋增量或左旋增量测量数据存储或输出水平角锁定重复测角测量第二功能选择显示器照明和分化板照明垂直角/坡度角百分比坐标测量水平角清零距离测量电源开关二、测量前的准备2.1 安置整平仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，应使用专用的中心连接螺旋的三脚架。

电子经纬仪使用说明书

测距◆ ¤
水平右 157°33′58″
测角▼
左右锁定坡度置零
确定
软键
左右锁定坡度置零
功能
水平角左/右计数方向的转换水平角读数锁定垂直角与百分比坡度的切换水平角置为 0°00′00″
② 距离测量模式
测距 08-01-02 12：00
复测▲ 开关
0.000 m 测距◆
水平右 157°33′58″
1
1.仪器各部分名称及其功能 1.1 部件名称
1.望远镜 5.下对点器
9.基座联接旋钮 13.长水准器
2.仪器本体 6.圆水准器 10.软键
14.竖盘微动手轮
3.左侧板 7.基座调整旋钮 11.显示屏
15.竖盘制动手轮
4.仪器号码 8.基座
12.功能按键
16.物镜
2
17.提手 18.提手螺钉 19.电池卡钮 20.电池
9. 仪器与基座的装卸················································33 10.技术指标····························································34 11. 出错代码·························································· 36
1.1 部件名称······················································· 2 1.2 显示屏·························································· 4 1.3 按键操作······················································· 6 1.4 RS232 数据接口（选配）··································7 2.电池盒使用····························································8 2.1 电池盒更换···················································· 8 2.2 电池盒充电···················································· 9 3.测量准备····························································· 10 3.1 仪器安放······················································10 3.2 仪器整平······················································10 3.3 用对点器置中仪器··········································11

托普康电子经纬仪(DT-200 200L系列)使用说明书

检查和校正该仪器前能够理解用户手册和安全说明。
2）使用仪器时，请穿上必要的安全装（如安全鞋、安全帽等）。
免责声明
1）本产品的用户应完全按使用说明书进行使用，并对仪器的性能进行定期检查。 2）因破坏性、有意的不当使用而引起的任何直接或间接的后果及利益损失，厂方及
代表处对此不承担责任。 3）因自然灾害（如地震、风暴、洪水等）、火灾、事故或第三者责任而引起的任何直
10各部件名称及功能11部件名称1112dt202l205l207l209l131412显示显示内容显示内容竖直角tilt倾斜正模式只对dt205205lhr右水平角功能键选择模式hl左水平角百分比坡度ht角度重复测量角度显示单位gon百分度8avg重复测量次数角度重复测量的平均值13操作键功能模式功能开关键rep重复角度测量水平右角左角测量照明显示开关竖角显示竖角百分比显示选择向左移动光标hold水平角保留向右移动光标0set水平角置零光标闪烁数字递增func第二功能键选择15调整模式和选择模式模式调整为竖直角为0模式打开仪器同时按0set键
担责任。
7
目录
前言......................................................................................................................1 常规注意事项................................................................................................................2 安全使用标志................................................................................................................4 安全使用注意事项........................................................................................................4 激光安全........................................................................................................................6 用户................................................................................................................................7 免责声明........................................................................................................................7 目录..........................................................................................................................8 标准配置......................................................................................................................10 1 各部件名称及功能..................................................................................................11 1.1 部件名称................................................................................................................11 1.2 显示........................................................................................................................15 1.3 操作键........................................................................................................................

DZJ5电子经纬仪使用说明书A536页word文档

目录1仪器的用途、特点 (3)2主要技术指标和仪器各部位名称 (5)2.1 主要技术指标 (5)2.2 仪器各部位名称 (7)3装箱清单 (8)4显示器与操作键 (9)4.1 显示器 (9)4.2 液晶显示标记 (9)4.3 各键功能 (9)5初始设置 (11)5.1 初始设置项目 (11)5.1.1角度单位 (11)5.1.2竖角零位 (11)5.1.3角度显示单位 (11)5.1.4与测距仪联接注1 (11)5.1.5波特率 (11)5.1.6自动关机 (11)5.1.7照明关断 (11)5.1.8象限蜂鸣 (11)5.1.92C、I角修正 (12)第 1 页5.2 设置方法 (13)5.2.1基本模式设置 (13)5.2.2举例 (14)5.3 竖盘指标差（I角）设置 (15)5.4 2C设置 (16)5.5 i角设置 (17)6测量准备 (18)6.1 安放仪器 (18)6.2 圆水泡整平 (18)6.3 长水泡整平 (18)6.4 光学对中 (19)6.5 检查长水泡居中 (19)6.6 视距丝测距 (19)7角度测量 (20)7.1 开机 (20)7.2 测角 (20)7.3 水平角置零（0） (20)7.4 水平角置任意角度 (20)7.5 坡度测量 (21)8距离测量 (22)8.1 与测距仪，电子手簿组合 (22)8.2 全站仪模式的测量 (22)第 3 页8.2.1 速测 ............................... 23 8.2.2 坐标测量 ........................... 23 8.2.3 跟踪测量 ........................... 23 9 电池及充电器的使用 .. (25)9.1 电池装卸 ............................... 25 9.2 电池充电 . (25)10 检查和校正（改正） (28)10.1 长水泡的检查和校正 ................... 28 10.2 圆水泡的检查和校正 ................... 28 10.3 望远镜分划板竖丝的检查和校正 ......... 28 10.4 视准轴的检查和校正（C 值） ........... 29 10.4.1 方法一 .. (29)10.4.2 方法二 (29)10.5 竖盘指标差I 的检查和改正 ............. 29 10.6 光学对点器的检查和校正 ............... 29 10.7 激光对点器的调整 (30)11 注意事项 (31)1仪器的用途、特点DZJ5是一台集光、机、电为一体的大地测量仪器，精度高，性能稳定可靠。

电子经纬仪说明书

2.2. 部件名称
仪器中心标志望远镜调焦旋钮对中器调焦旋钮
对中器目镜电子手簿接口
基座脚螺旋·6·望远 Nhomakorabea目镜垂直制动旋钮垂直微动旋钮电源开关照明开关圆气泡基座底板
PDF 文件使用 "pdfFactory" 试用版本创建 ÿwÿ
提把
望远镜物镜长水准器
公司倾力打造了遍及全国的销售网络和维修服务中心，努力提高经销商的销售能力和水平，为他们培养技术和维修人员等力量，使用户放心，经销商满意。
中国是世界的工厂，中国将成为世界测绘仪器制造王国，科力达将成为世界测绘仪器生产基地。
本公司生产的测绘仪器具有美观的外形及高质量的功能与性能。为让您掌握它所有的功能和性能，以便在作业中应用自如并避免发生故障，我们建议您在使用仪器前仔细阅读本使用说明书，并请遵守本书每一章节的操作及注意事项。
(3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
(4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环境温度后再使用仪器。
(5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。
(6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
·2·
PDF 文件使用 "pdfFactory" 试用版本创建
科力达电子经纬仪操作手册
6.5. 水平角象限鸣响设置....................................................24 6.6. 竖直角的零方向设置....................................................24 6.7. 天顶距与垂直角的测量................................................25 6.8. 斜率百分比....................................................................25 6.9. 望远镜视距丝测距........................................................26 7. 与测距仪及电子手薄联接组合成多功能全站仪...............27 8. 检验与校正 ..........................................................................29 8.1. 长水准器........................................................................29 8.2. 圆水准器........................................................................29 8.3. 望远镜分划板倾斜........................................................30 8.4.视准轴与横轴的垂直度（2C） ...................................31 8.5. 竖盘指标零点自动补偿................................................32 8.6.竖盘指标差（i 角）和竖盘指标零点设置..................32 8.7. 光学对中器....................................................................34 8.8. 其它调整........................................................................35 9. 技术指标 ..............................................................................36 10.错误代码信息表 .................................................................38 11.附件 .....................................................................................39

经纬仪使用说明书

为确保仪器性能良好，要精确整平和置中仪器。 ①安放好三角架
首先将三角架架腿摆放到合适位置上并紧固锁紧装置。 ②把仪器放在三角架上
小心地把仪器放在架上，通过松动中心螺旋移动仪器，当垂球位于地上标记正中上方时，轻轻地锁紧三角架上的中心螺旋。 ③用圆水泡粗整平仪器（1）转动安平螺旋钮 1、2 使气泡移至垂直于 1、2 连接
充电器，其使用方法，请参阅附件有关说明。
13
钩环 ①向下按动钩环拿下盖板。 ②取出旧电池，放入新电池，注意（＋）（－）极位置。 ③将盖板突起向上插入电池盒孔内，用力将盖板压入。 l 安装
将电池的底部突起卡入主机，朝仪器方向推动电池直至卡入位置为止。
14
六、角度测量 1．水平角右旋增量和垂直角测量确定处于测角模式
仪器在三角架上安装时，要一手扶住仪器照准部，一手旋转三角架中心螺旋，防止仪器滑落，卸下仪器时也应如此。如果需要与三角架一起搬运仪器时，切不可水平方向扛在肩上，应保持直立位置搬运仪器。如果距离较远时，要取下仪器放在仪器箱内搬运。 3、保持清洁
仪器使用完毕后，要用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋后要及时擦干仪器。不可用化学擦拭剂擦洗电池盒及塑料部件，如需要，可用浸水软布擦洗上述部件。清洁外露光学件时，应用脱脂棉或镜头纸轻轻擦净，切不可用手帕、衣服擦拭光学零件表面。 4、避免阳光长时间照晒仪器
长水准器的气泡是否居中，然后紧固中心螺旋。 2．开机
①开机，接通电源，显示器上的全部符号显示约两秒，然后显示要求垂直角置 0 的符号。
②旋转望远镜使垂直角置零。
（3）仪器每转动 90°，重复（1）、（2）步骤，并检查在所有这些点上的气泡是否正确居中。
⑤用光学对点器置中仪器根据观察者视力进行目镜调焦，然后松开中心螺旋

电子经纬仪的使用方法

电子经纬仪的使用方法（即使用说明书、操作指南）２.２部件名称2.5 仪器与基座的装卸拆卸如有需要，仪器可以从三角基座上卸下，先用螺丝刀松开基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约180°，即可使仪器与基座分离。

安装将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约180°使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。

四、初始设置五、测量准备5．1仪器的安置、对中和整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观察，调整目镜环，使对中分划标记清晰。

⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。

当光亮度不足难以看清十字丝时，按照明键（）照明。

8．1 长水准器检验方法见本书“5.1用长水准确性器整平仪器”一节。

校正⑴在检验的（4）位置，若长水准器的气泡偏离了中心，先用与长水准器平行的脚螺进行调整，使气泡向中心移近一半的偏离量。

⑵剩余的一半用校正针对水准器校正螺丝进行调整。

⑶将仪器旋转180o，检查气泡是否居中。

三鼎电子经纬仪说明书

三鼎电子经纬仪说明书前言尊敬的用户:欢迎你购买和使用北京三鼎光电仪器有限公司的产品，向你对本公司产品的信任表示衷心的感谢～本公司自成立以来，一直把振兴测绘民族工业为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

本公司生产的测绘仪器外形美观，性能可靠，功能齐备。

使用仪器前请您提前仔细阅读本操作手册。

本公司生产的系列测绘仪器由科立达测绘仪器有限公司总代理销售。

您在使用仪器过程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。

(为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。

)北京三鼎光电仪器有限公司二零零七年三月厂家保留对技术及产品规格进行修改的权利而不事先通知。

?I?目录(特点 ..................................................................... ........................................................................ .............. 1 12(预备事项 ..................................................................... ........................................................................ (1)2.1.预防事项 ..................................................................... .. (1)2.2.部件名称 ..................................................................... .. (2)2.3.仪器开箱和存放 ..................................................................... .. (2)2.4.电池的装卸、信息和充电 ..................................................................... . (3)2.5.仪器与机座的装卸 ..................................................................... .................................................... 4 3(键盘功能与信息显示 ..................................................................... . (5)3.1.键盘符号与功能 ..................................................................... .. (5)3.2.操作面板与操作键 ..................................................................... .................................................... 5 4(初始设置 ..................................................................... ........................................................................ (6)4.1.设置项目 ..................................................................... .. (7)4.2.设置方法 ..................................................................... .. (7)5(测量准备 ..................................................................... ........................................................................ (9)5.1.仪器的安置、对中和整平 ..................................................................... . (9)5.2.望远镜目镜调整和目标照准 ..................................................................... . (10)5.3.打开或关闭电源 ..................................................................... (10)5.4.指示竖盘指标归零(垂直置零) .................................................................... ....................... 11 6(基本测量 ..................................................................... ........................................................................ . (11)6.1.盘左/盘右观测 ..................................................................... .. (11)”(置零) .................................................................... ........................................... 12 6.2.水平角置“06.3.水平角与竖直角测量 ..................................................................... . (12)6.4.水平角锁定与解除(锁定) .................................................................... .. (12)6.5.水平角象限鸣响设置 ..................................................................... . (13)6.6.竖直角的零方向设置 ..................................................................... . (13)6.7.天顶距与垂直角的测量 ..................................................................... (13)6.8.斜率百分比 ..................................................................... .. (14)6.9.重复角度测量 ..................................................................... . (14)6.10.角度输出功能 ..................................................................... .. (15)6.11.角度存储功能 ..................................................................... .. (15)6.12.望远镜测距丝测距 ..................................................................... ................................................ 16 7(内存功能 ..................................................................... ........................................................................ . (16)7.1.查看仪器电子序列号 ..................................................................... . (16)7.2.查看内存角度数据 ..................................................................... .. (16)7.3.清除内存角度数据 ..................................................................... .. (17)7.4.向串口发送内存数据 ..................................................................... .............................................. 17 8(电子手薄连接 ..................................................................... .. (17)9(检验与校正 ..................................................................... ........................................................................189.1.长水准器 ..................................................................... (18)9.2.圆水准器 ..................................................................... (18)9.3.望远镜分划板倾斜 ..................................................................... .. (18)9.4.视准轴与横轴的垂直度(2C) ................................................................... .. (19)?II?9.5.竖盘指标零点自动补偿 ..................................................................... (19)9.6.竖盘指标差(i角)和竖盘指标零点设置 ..................................................................... .. (19)9.7.光学对中器 ..................................................................... .. (20)9.8.其他调整 ..................................................................... (21)10(技术指标 ............................................................................................................................................. .. 2211(错误代码信息表 ..................................................................... .. (24)12(附件...................................................................... ........................................................................ (25)?III?1(特点北京三鼎光电仪器有限公司生产的DT系列电子经纬仪，结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点:可与电子记录手簿联接可与科立达测绘仪器有限公司生产的电子记录手簿联机，完成野外数据的自动采集。

常州斯坦达经纬仪说明书

常州斯坦达经纬仪说明书摘要：I.引言- 介绍常州斯坦达电子经纬仪II.产品概述- 经纬仪的用途与适用范围- 经纬仪的主要性能参数III.操作方法- 经纬仪的安装与调试- 经纬仪的使用步骤与操作技巧- 经纬仪的维护与保养方法IV.产品优势- 经纬仪相较于其他同类产品的优势- 经纬仪在行业应用中的典型案例V.结论- 总结经纬仪的特点与优势- 对经纬仪的展望与建议正文：I.引言常州斯坦达电子经纬仪是一款高精度、高可靠性的测量仪器，广泛应用于各种工程测量与定位领域。

本文将为您详细介绍该产品的各项性能参数以及操作方法，帮助您更好地了解与使用这款经纬仪。

II.产品概述常州斯坦达电子经纬仪主要用于测量地球表面上一点的经度和纬度，具有高精度、高稳定性的特点。

适用于道路、桥梁、隧道、矿山、国土、水利等领域的测量与定位工作。

经纬仪的主要性能参数包括：1.测量范围：东经0°~180°，北纬0°~90°2.测量精度：±0.01"3.测距精度：±1mm4.供电方式：内置可充电锂电池5.工作温度：-20℃~60℃III.操作方法A.经纬仪的安装与调试1.将经纬仪水平放置于测量点上，确保仪器稳定。

2.打开电源，等待显示器显示出实时经纬度信息。

3.使用调平脚调整仪器水平，确保仪器底部水平仪气泡处于中央位置。

B.经纬仪的使用步骤与操作技巧1.开机后，观察显示器上的经纬度信息，确保仪器已准确测量到测量点的位置。

2.操作控制面板上的按键，输入需要测量的目标点的经纬度信息。

3.瞄准目标点，按下测距按钮，等待片刻后，显示器上会显示出目标点的距离信息。

C.经纬仪的维护与保养方法1.使用完毕后，请将经纬仪放入专用的仪器箱内，避免阳光直射和雨淋。

2.定期检查仪器各部件的连接是否牢固，如有松动，请及时拧紧。

3.请定期对仪器进行校准，以保证测量精度。

IV.产品优势常州斯坦达电子经纬仪相较于其他同类产品，具有以下优势：1.测量精度高，满足各类工程测量的需求。
