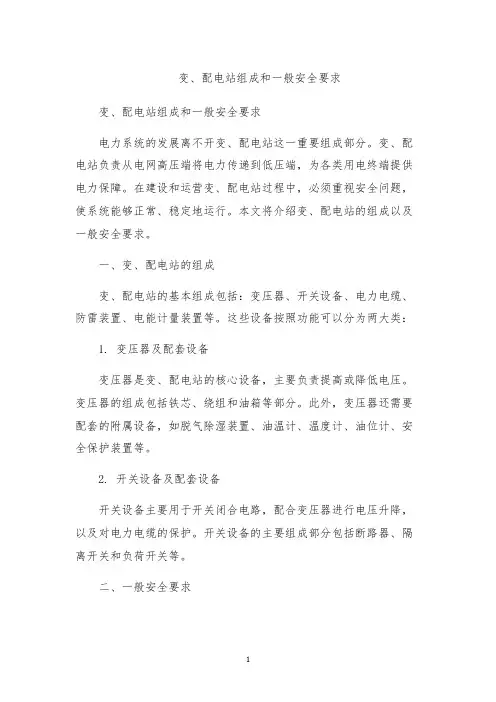

变、配电站组成和一般安全要求(标准版)

变配电站是接受、变换和分配电能的环节，是企、事业单位的动力枢纽。变配电站一旦发生事故必将带来重大损失。再者，变配电站装有大量高压设备和低压设备，而且密集度很高，安全问题比较特殊。因此，保证变配电站的安全运行是十分重要的。

一、变配电站组成

变配电站种类很多。按照电压高低，变配电站分为高压变配电站、高压配电站和低压配电站；按照有无变压器，分为变配电站和配电站；按照主要配电装置的安装位置，分为室外变配电站和室内变配电站等。以前一般以35kV为分界线，35kV以上者，由于变配电设备的体积较大，安全间距也较大，为了节省投资，多建成室外变配电站。室外变配电站占地面积大、建筑面积小、土建费用低、受环境的影响比较严重。10kV及10kV以下者，由于变配电设备的体积和安全间距较小，为了便于管理，多建成室内变配电站。

由于科学技术的不断发展，人民生活水平的提高，城市用电量大幅度增长。因此在城市内的负荷中心建110KV高压变电站，应用元氟化硫组合电器。由于元氟化硫组合电器具有体积小、短路容量大、无污染、安全、可靠，且有免维护的特点，因此，广泛被采用于城内电网，使高压进城变为可能。因而110kV甚至220kV亦可建成室内变电站。室内变配电站占地面积小、建筑费用高，适用于市内居民密集的地区和周围空气受到污染的地区。一般变配电站由高压配电室、低压配电室、值班室、变压器室、电容器室等组成。

不同变配电站的接线方式有较大的差别。变配电站的接线方式用单线图表示。单线图是用一条线代替同样功能和同样连接的三条线以表示三相电路。

二、变配电站一般安全要求

变配电站一般安全要求包括建筑设计、设备安装、运行管理等方面的要求。

1．变配电站位置选择

从供电经济性的角度考虑，变配电站应接近负荷中心。从生产

角度考虑，变配电站不应妨碍生产和厂内运输；变配电站本身设备的运输也应当方便。从安全角度考虑，变配电站应避开易燃易爆场所；变配电站宜设在企业的上风侧，并不得设在容易沉积粉尘和纤维的场所；变配电站不应设在人员密集的场所。变配电站的选址和建筑还应考虑到灭火、防蚀、防污、防水、防雨、防雪、防振以及防止小动物钻入的要求。

2．建筑要求

高压配电室耐火等级不应低于★二级；低压配电室耐火等级不应低于★三级。油浸电力变压器室应为★一级耐火建筑；对于不易取得钢材和水泥的地区，可以采用★三级耐火等级的独立单层建筑。

变配电站各间隔的门应向外开启；门的两面都有配电装置时，门应向两个方向开启。门应为非燃烧体或难燃烧体材料制做的实体门。长度超过7m的高压配电室和长度超过10m的低压配电室至少应有两个门。

有充油设备的房间与爆炸危险环境或有腐蚀性气体存在的环境毗邻时，墙上、天花板上以及地板上的孔洞应予封堵。

室内变配电站单台设备油量达到600kg者应有贮油坑或挡油设施。贮油坑应能容纳100%的油；挡油设施应能容纳20%的油，并能将油排至安全处。室外变配电站单台设备油量达到1000kg者应有挡油设施。挡油设施也应能容纳20%的油。

3．间距合格

室外油量2500kg的两台变压器之产的净距不足10m时，中间应加防火墙。室外变压器距建筑物不足5m时，变压器投影以外3m以内的范围内不得有门窗或通风孔。

变配电站的围墙、变配电设备的围栏、变配电站各室的门窗、通风孔的小动物栏网、开关柜的门等屏护装置应保持完好，并应根据需要做上明显的标志（如“止步、高压危险！”等），并予上锁。

室内充油设备油量60kg以下者允许安装在两侧有隔板的间隔内；油量60~600kg者须装在有防爆隔墙的间隔内；600kg以上者应安装在单独的间隔内。

为了防止电弧烧伤和熔化金属溅出烫伤工作人员以及为了防止工作人员过分接近带电体，应在必要的位置设置隔板或遮栏。

4．通风良好

蓄电池室有可燃气体产生，必须有良好的通风；变压器室、电容器室等有较多热量排放，必须有良好的自然通风，必要时采取强迫通风。进风口均宜在下方，出风口均宜在上方。

5．保持电气设备正常运行

保持电气设备正常运行包括观察电流、电压、功率因数、油量、油色、温度指示、接点状态等是否正常，观察设备和线路有无损坏、是否严重脏污以及观察门窗、围栏等辅助设施是否完好；听声音是否正常，注意有无放电声等异常声响；闻有无焦糊味及其他异常气味。

断路器与隔离开关操动机构之间的联锁装置、电容器放电的联锁装置等安全装置和信号装置应保持在良好状态。

6．灭火器材齐全、完好

变配电站应配备可用于带电灭火的灭火器材，如1211灭火器、二氧化碳灭火器、干粉灭火器、黄沙等灭火器。

7．制度完善

变配电站除应执行与停、送电作业、检修、值班、巡视相关联的各项制度外，还应建立防火责任制以及岗位责任制等规章制度。

★厂房建筑耐火等级

一级：用钢筋混凝土或用砖墙与钢筋混凝土组成的混合结构；

二级：用钢结构、钢筋混凝土柱或砖墙组成的混合结构；

三级：木屋顶和砖墙组成的砖木结构；

四级：木屋顶、难燃烧体墙组成的可燃结构。
