微波感应人体传感器的典型应用电路
SS0002微波人体感应模块
1
管脚描述
序号 符号
1
GND
2
VIN
功能描述 信号回路地 输入电压，4~15V
序号 3 4
符号 LED+ LED-
SS0002
功能描述 接 LED 正极 接 LED 负极
管脚功能说明
1、GND 模拟地。
2、VIN 模块电源输入，4~15V。
3、CDS 触发控制信号，小于 0.7V，输出一直是低电平，大于 0.7V，正常工作。 CDS 脚外接光敏电阻，可以在白天关闭模块检测功能。
-
12
-
V
-
-
0.1
V
-
1
-
A
130
180
-
°
5
6
8
M
-
6
-
M
-
3
-
M
-
1
-
M
20
30
mW
重复触发
典型微波模块应用连线图
1、中小功率感应球泡灯（带光敏电阻）
注意：电源可采用隔离、非隔离的恒流或恒压电路，只需保证输出电压的波动范围在额定值内。输 出电源波动不要大于20%，以免误触发。如果需要黑夜工作，可以将CDS端通过光敏电阻连接到地。
与红外产品比较：微波开关感应距离更远，角 度广，无死区，能穿透玻璃和薄木板，根据功率不 同可以穿透不同厚度的墙壁，不受环境、温度、灰 尘等影响，在 37 度情况下，感应距离不会缩短。微 波雷达开关抗干扰能力强，几乎不受风、热等外界 环境因素的干扰。
默认设置为连续触发模式。 默认设置延时为 2 秒，可以改成 30 秒 默认设置为全天工作。
PCB 外形图
典型应用
微波感应电路8页
微波感应人体传感器2008-11-12 08:531。
工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。
高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。
内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。
如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。
最后输HT7610A 鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（4伏以上），没有输出时为低电平。
微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED1点亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有5秒信号输出，并由指示灯LED2同步显示。
控制器的外形上图所示，面板上设置有灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近， LED1、LED2用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，白色线接输出，铜网屏蔽层接电源负极，必要时可以用类似电缆加长至50米以内使用。
人体红外感应开关电路原理
红外热释电处理芯片BISS0001BISS0001是一款具有较高性能的传感信号处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
特点*CMOS工艺*数模混合*具有独立的高输入阻抗运算放大器*内部的双向鉴幅器可有效抑制干扰*内设延迟时间定时器和封锁时间定时器*采用16脚DIP封装管脚图管脚说明引脚名称I/O功能说明1A I可重复触发和不可重复触发选择端。
当A为“1”时，允许重复触发；反之，不可重复触发2VO O控制信号输出端。
由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。
3RR1--输出延迟时间Tx的调节端4RC1--输出延迟时间Tx的调节端5RC2--触发封锁时间Ti的调节端6RR2--触发封锁时间Ti的调节端7VSS--工作电源负端8VRF I参考电压及复位输入端。
通常接VDD，当接“0”时可使定时器复位9VC I触发禁止端。
当Vc<VR时禁止触发；当Vc>VR时允许触发(VR≈0.2VDD)10IB--运算放大器偏置电流设置端11VDD--工作电源正端122OUT O第二级运算放大器的输出端132IN-I第二级运算放大器的反相输入端141IN+I第一级运算放大器的同相输入端151IN-I第一级运算放大器的反相输入端161OUT O第一级运算放大器的输出端工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。

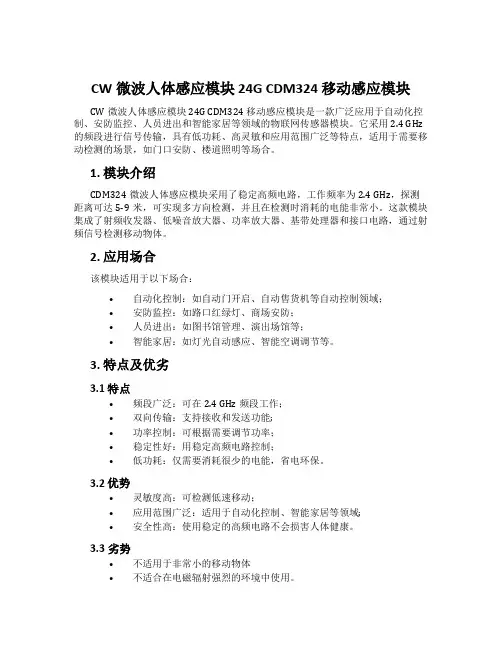

CW微波人体感应模块 24G CDM324 移动感应模块
CW微波人体感应模块 24G CDM324 移动感应模块CW微波人体感应模块 24G CDM324 移动感应模块是一款广泛应用于自动化控制、安防监控、人员进出和智能家居等领域的物联网传感器模块。
它采用2.4 GHz 的频段进行信号传输，具有低功耗、高灵敏和应用范围广泛等特点，适用于需要移动检测的场景，如门口安防、楼道照明等场合。
1. 模块介绍CDM324微波人体感应模块采用了稳定高频电路，工作频率为2.4 GHz，探测距离可达5-9米，可实现多方向检测，并且在检测时消耗的电能非常小。
这款模块集成了射频收发器、低噪音放大器、功率放大器、基带处理器和接口电路，通过射频信号检测移动物体。
2. 应用场合该模块适用于以下场合：•自动化控制：如自动门开启、自动售货机等自动控制领域；•安防监控：如路口红绿灯、商场安防；•人员进出：如图书馆管理、演出场馆等；•智能家居：如灯光自动感应、智能空调调节等。
3. 特点及优劣3.1 特点•频段广泛：可在2.4 GHz频段工作；•双向传输：支持接收和发送功能;•功率控制：可根据需要调节功率；•稳定性好：用稳定高频电路控制；•低功耗：仅需要消耗很少的电能，省电环保。
3.2 优势•灵敏度高：可检测低速移动；•应用范围广泛：适用于自动化控制、智能家居等领域;•安全性高：使用稳定的高频电路不会损害人体健康。
3.3劣势•不适用于非常小的移动物体•不适合在电磁辐射强烈的环境中使用。
4. 使用方法1.模块的VCC和GND端子连接电源，建议使用稳压电源；2.OUT端子使用3.3V电平输出信号，SA端子和SB端子指示人体的灵敏位置；3.调整某些组件的电阻或电容可以改变灵敏度和距离。
5. 总结CDM324微波人体感应模块是一款广泛应用于自动化控制、安防监控、人员进出和智能家居等领域的物联网传感器模块，它在移动性探测方面具有优异的灵敏度和反应速度，应用范围广泛且安全性高。
因此，这款芯片有着很好的使用前景，相信未来也会有更多的使用场合。
微波感应延时节电灯开关——电子科技制作案例
微波感应延时节电灯开关——电子科技制作案例这里介绍的微波感应延时节电灯具有微波探测人体与光亮检测同时控制功能，它只在环境自然光线变暗、且有人来时才自动点亮；人离开后延时自动熄灭。
该延时节电灯非常适合在楼道、卫生间、庭院等处安装使用，它可杜绝“长明灯”现象，达到节约电能和延长电灯泡使用寿命的目的。
弄懂工作原理微波感应延时节电灯的电路如图24-1所示，它由新型微波探测器A、延时与光敏双重控制交流开关、电源变换器等部分电路构成。
图24-1 微波感应延时节电灯电路图接通电源，220V交流电经电容器C3降压限流、稳压二极管VD1稳压、晶体二极管VD2半波整流和电容器C2滤波后，输出约12.3V 直流电压，供控制电路用电。
平时，通电的微波探测器A在其环状天线W的轴芯方向产生一个半径2～6m（可调）的椭圆形空间微波探测场，构成了立体方位的探测区域。
此状态下微波探测器A的输出端OUT输出低电平，晶体三极管VT1和VT2均处于截止状态，双向晶闸管VS因控制极无合适触发电流而处于截止状态，电灯H无电不发光。
当有人经过探测区时，其反射回波使原波的场频频率（或相位）相应发生变化，这一变化信号经天线W接收和微波探测器A内部专用微处理器一系列检出、放大、整形、延时处理后，从输出端OUT输出高电平脉冲信号，致使晶体三极管VT1和VT2先后导通，导通的晶体三极管VT1使电容器C1快速充上≥12V的直流电压，导通的晶体三极管VT2使双向晶闸管VS获得触发电流而导通，电灯H通电发光。
人离开探测区后，虽然微波探测器A的输出端OUT很快（≥5s）恢复低电平、晶体三极管VT1截止，但由于电容器C1所储存的电荷通过电阻器R2继续向晶体三极管VT2提供合适的偏流，所以晶体三极管VT2和双向晶闸管VS会延时导通一段时间，电灯H不会马上熄灭。
经过一段时间（延时时间），电容器C1两端放电电压下降到一定数值，双向晶闸管VS因得不到足够的触发电流而在交流电过零时关断，电灯H自动熄灭。
人体感应开关原理及电路图
一款人体感应开关电路图笔者手头有一个人体感应开关，它采用了专用感应集成电路ＨＴ７６１０Ｂ，外围电路简洁，性能颇佳，可靠性高，现介绍如下：根据实物绘出的电路见图。
当开关ＳＷ置于“自动”位置时，ＲＥ－２００Ｂ将感应到的人体释放的红外线转换成微弱的电信号送至ＨＴ７６１０Ｂ的{11}脚，经内部二级放大和阻容选频网络选频后，在{20}脚输出０．３～３Ｈｚ的交变信号，当此信号幅度大于２Ｖ时，{2}脚就会输出一个与交流电源电压同步的方波电压，驱动双向可控硅过零触发导通，点亮电灯。
ＶＲ１为延迟时间调节电位器，灯点亮后，延迟熄灯时间可在８秒至６分钟之间任意调节；ＶＲ２为亮暗起控调节电位器，可以调节在白天和夜晚之间的任一亮度时起控，此时电灯点亮。
亦脚（ＶＤＤ端）设计的点灯阈值电压为８Ｖ，亦脚电压低于８Ｖ灯不能点亮，只有高于８Ｖ灯才能点亮。
1.红外测温仪前置放大电路2.热释电红外传感器热释电红外传感器是最常用的红外检测器之一，其工作原理是利用热释电效应，即在钛酸钡一类晶体上、下表面设置电极，在上表面加以黑色膜，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原子排列将产生变化，引起自发极化电荷，在上下电极之间产生电压△U。
常用的热释电红外线光敏元件的材料有陶瓷氧化物和压电晶体，例如，钛酸钡、钽酸锂、硫酸三甘肽及钛铅酸铅等。
热释电红外传感器的电路图、外形图如下图所示。
热释电红外温度传感器的特点是反应速度快、灵敏度高、准确度高、测量范围广、使用方便，尤其非接触式测量使红外温度传感器和以红外传感器为核心的红外测温模块、红外测温仪在工业现场、国防建设、科学研究等领域得以广泛应用。
主要应用于铁路、车辆、石油化工、食品、医药、塑料、橡胶、纺织、造纸、电力等行业的温度测量、温度检测、设备故障的诊断。
特别适用于高温和危险场合的远距离测温。
一、人体感应开关该电路广泛应用于防盗报警器、自动门、自动风扇、展览会及旅游景点的自动解说系统、楼梯及教室照明灯的控制等产品中。
基于微波传感器的人体检测技术
基于微波传感器的人体检测技术人体检测是近年来智能化领域的重要研究方向之一。
随着科技的迅速发展，基于微波传感器的人体检测技术正逐渐受到广泛关注。
本文将探讨基于微波传感器的人体检测技术的原理、应用场景以及未来发展方向。
第一部分：技术原理基于微波传感器的人体检测技术主要利用微波信号在人体周围的传播和反射特性进行人体的检测。
微波传感器通过发送微波信号并接收其反射信号，通过分析反射信号的强弱、相位变化等参数，来判断人体的位置、姿态以及活动状态。
基于微波传感器的人体检测技术的主要特点包括以下几个方面：1.非接触式检测：与传统的红外、视频等人体检测技术相比，基于微波传感器的人体检测技术无需直接接触人体，通过微波信号与人体之间的反射就能有效实现检测，具有更高的隐私性和实用性。
2.适应性强：微波传感器的人体检测技术能够检测不同场景下的人体，不受光照条件、温度变化等环境因素的干扰，具有较高的适应性。
同时，该技术还可检测并区分不同尺寸和形状的人体，满足各种复杂场景的需求。
3.高精度和稳定性：基于微波传感器的人体检测技术可以实时获取人体的位置、动作等信息，且具备较高的精度和稳定性。
在安防、智能家居等领域中，这一特点可以有效提升系统的性能和可靠性。
第二部分：应用场景基于微波传感器的人体检测技术在多个领域都有广泛的应用。
以下是其中几个典型的应用场景：1.智能安防系统：基于微波传感器的人体检测技术可用于智能安防系统中的入侵检测、区域监控等功能。
通过实时检测和跟踪人体的位置和动作，系统可以及时发出警报并采取相应的措施。
2.智能灯光控制：通过与照明系统的联动，基于微波传感器的人体检测技术可实现智能灯光控制。
当检测到人体的存在或活动时，系统可以自动调节灯光的亮度和开关状态，提供更加便利和舒适的照明环境。
3.节能环保：在建筑、办公室等场所中，基于微波传感器的人体检测技术可以实现智能节能控制。
通过检测人体的存在和活动情况，系统可以自动调节空调、照明等设备的工作状态，减少能源的消耗，降低碳排放。
人体感应声光报警电路z
人体感应声光报警电路一、设计目的应用红外感应技术、555时基电路、蜂鸣器、LED闪烁二极管控制特点、运算放大电路等知识设计电路，以实现当人体接近该系统0.5—1m时发出警报，报警系统包括由闪烁二极管组成的光报警和扬声器组成的声音报警两部分。
红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人体或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
二、设计原理（电路见页后附图）电路主要由电源电路、双集成运算放大器、555时基电路、及热释电红外传感器等部分组成。
电源电路由二极管VD1-VD4桥式整流及电容C7滤波等部分组成，他能输出12V左右的直流电压供整体用电。
VS、R3与C1组成的简单稳压电路为热释电红外传感器提供5V左右的电压。
PIR为热释电红外传感器，他能探测出人体散发出的7-14微米的远红外线并将其转换为微弱的电信号输出。
双集成运算放大器LM358中运放A2组成电压比较器，平时通过调节滑动变阻器使反向输入端（6脚）电位低于同向输入端（5脚）电位，所以7脚输出高电平，VD6截止，由555时基电路A3组成的单稳态触发器处于稳定态，3脚输出低电平，继电器不工作，二极管不闪烁，蜂鸣器不响。
若有人进入感应范围，p2288的S脚输出微弱的超低平交流信号，经C2加到三极管VT及LM358中另一个运放A1等组成的两级高增益前置放大器进行放大。
此时，电压比较器A2的反向输入端（6脚）高于同向输入端（5脚）所以7脚输出低电平，VD6导通，使A3构成的单稳态触发器翻转置为暂态，3脚出高电平，K得电吸和，其常触点k1闭合，二极管闪烁，蜂鸣器发声。
A3的暂态时间由RP2、C5的值决定，调节RP2可以改变蜂鸣器和二级管报警的持续时间，暂态过后，A3恢复稳态，3脚输出低电平，K释放，报警声光信号中止。
人体红外感应模块--BISS0001
111BISS0001组成。
当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。
另外，关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。
热释人体红外模块电路如图2所示。
图2 热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。
当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。
SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。
图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。
输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7可以选0.11U。
3.1.1 BISS0001芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。
广泛用于安防、自控等领域能。
特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装3.1.1.1管脚图表3-1 管脚说明引脚名称I/O功能说明1A I可重复触发和不可重复触发选择端。
当A为“1”时，允许重复触发；反之，不可重复触发2VO O控制信号输出端。
由VS的上跳前沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。
3RR1--输出延迟时间Tx的调节端工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
人体微波感应传感器工作原理
人体微波感应传感器工作原理1。
工作原理微波感应控制器使用直径 9 厘米的微型环形天线作微波探测， 其天线在轴线 方向产生一个椭圆形半径为0〜5米（可调）空间微波戒备区，当人体活动时其 反射的回波和微波感应控制器发出的原微波场 （或频率） 相干涉而发生变化， 这 一变化量经HT7610A 进行检测、放大、整形、多重比较以及延时处理后 由白色 导线输出电压控制信号。
高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为 2.4GHz 的微波振荡器，环形天线既做发射天线也可接收由人体移动而 反射的回 波。
内部微波三极管的半导体PN 结混频后差拍检出微弱的频移信号（即检测到 人体的移动信号），微波专用微处理器HT7610A 首先去除幅度太小的干扰信号只 将一定强度的探测频移信号转化成宽度不同的等幅脉冲， 电路只识别脉冲足够宽 的单体信号， 如 人体、车辆其鉴别电路才被触发， 或者两秒内有 2〜3个窄脉冲， 如防范边沿区人走动 2〜3步，鉴宽电路也被触发，启动延时控制电路工作。
如 果是较弱的干扰信 号，如小体积的动物，远距离的树木晃动、高频通讯信号、 远距离的闪电和家用电器开关时产生的干扰予以排除。
最后输HT7610A 鉴别出真 正大物体移动信号 时，控制电路被触发，输出 2秒左右的高电平，并有 LED2 同步显示，输出方式为电压方式，有输出时为高电平（ 4伏以上），没有输出时 为低电平。
微波专用的微处理器HT7610A 的时钟频率为16KH 当初次加电时，系统将 闭锁 60 秒，期间完成微处理器的初始化并建立电场，这时 灭，系统自动进入检测状态，当检测到有效信号时，将有 示灯LED2同步显示。
控制器的外形上图所示，面板上设置有灵敏度调整孔， 1〜7米范围内可调，顺时针转动距离变远，逆时针转动距离变近， 用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中 红色线用来接正电源，白色线接输出，铜网屏蔽层接电源 负极，必要时可以用 类似电缆加长至 50米以内使用。
传感器常规应用及电路示意图
声———电磁感应 ——— 电流
电容式话筒： 声———电容变化———电流、电压
3、火灾报警器
光———电流变化———控制电路通断 非电学量———传感器———电学量———控制电路通断
传感器的应用模式
容易控制 容易测量显示
ቤተ መጻሕፍቲ ባይዱ
4、自动排气扇，其中A为水汽传感器，当水汽 的浓度增大时，其内部电阻减小
水汽浓度———电流———控制电路通断
传感器的常规应用
1、电子秤
原理分析：
力———电阻变化 ———电压
2、话筒
动圈式话筒构造原理图，它 是利用电磁感应现象制成的， 当声波使金属膜片振动时， 连接在膜片上的线圈（叫做 音圈）随着一起振动，音圈 在永久磁铁的磁场里振动， 其中就产生感应电流（电信 号），感应电流的大小和方 向都变化，变化的振幅和频 率由声波决定，这个信号电 流经扩音器放大后传给扬声 器，从扬声器中就发出放大 的声音
非电学量———传感器———电学量———控制电路通断
微波控制开关的电路原理
微波控制开关的电路原理出处：东哥单片机学习网2009-06-11 责编：阿佘.1．电路原理附图中的Q1、L1、C1组成微波振荡电路，L1既是发射线圈又是接收线圈。
当有人在微波场内活动时，R4两端产生微小电压变化，再通过C2耦合到 U1A、U2B 与R5，R10与R6的比值决定，本电路设计为80dB。
U2B输出信号送至U 3C组成的电压比较器。
适当调整R11可使U3C在无信号时输出低电平，有信号时输出高电平脉进行计数。
当有人体在微波场内活动时，会在2秒内使U3C连续输出多于4个的脉冲，此时U5的Q4脚输出高电平，使U4所组成的双稳态电路翻转，Q3导通，继电器兼作电源指示与接收指示，当收到信号后会熄灭，2秒后再亮。
如果在2秒内送入的脉冲少于4个。
而干扰脉冲又很少会在2秒内达到4个，则经R15、C3延时2秒后U5自动复位，重新进入守候状态。
自动复位电路的引入力。
图片1（点击小图看大图）2．元件选择Q1可以用9018、C3355等高频管，L1用Φ1mm漆包线绕成直径1Ocm的线圈，运放选用LM324，U5选用CD4017，U4用 CD4013，Q2、Q3用9013、9014等小功率择即可。
电源可用三端稳压7812制作。
3．安装调试电路可在万能板上布好器件后自己动手焊制，焊好后先不接C2．用万用表测U3C输出电压．同时调节R11使U3C刚好由高电平转为低电平即可，此时触发灵敏提高U3C的⑩脚电压。
接通C2．用手在L1前晃动。
看到LED1熄灭后听到继电器吸合声即可。
至此调试完毕。
将电路板装入合适外壳中即可投入使用。
电路中的微波检测部分用红外接收头代替。
将输出信号送至U5的（14）脚即可制成通用红外遥控开关。
此时遥控器按键即可实现电器的开闭。
在正常情况下，遥控器正常使用时很少在2秒内按动4次。
误动作几率很低。
还可以用其他探头代替微波部分。
实现本信号检测部分微波控制开关 (一)本例介绍的微波控制开关是根据多普勒效应进行工作的:由本机振荡电路产生一个固定的高频信号 (一般为400-800MHz)，经天线辐射到周围空间，当天线附近一定距离内有物体运动时，高频信号就会被运动物体发射回来再被天线接收，便原振荡电路的振荡频率和信号幅度产生变化，此变化信号经积分、放大、比较等处理后形成控制信号，使控制执行电路动作，达到自动控制的目的。
微波感应模块设计原理图
微波感应模块感应器发射频率：5.8GHz感应原理：多普勒雷达感应范围：8-15m工作电压：额定电压DC7-15V触发输出：触发输出5V(Max10mA)，不触发输出0V发射功率：<2mW待机电流：<5mAPCB规格：38*19MM模块规格：38*19*3MM工作延时：默认约是35秒VCC和GND接电源，OUT接电源的开关器件适用灯具：T8LED灯管、吸顶灯、筒灯、泛光灯、庭院灯适用范围：感应灯饰，楼道，走廊，车库，阳台，院子场合，作为节能开关或者是报警装置用。
概述：本产品为多普勒雷达技术的自动感应控制产品，灵敏度高，感应距离远，可靠性强，感应角度大，供电电压范围广等特点。
广泛应用于各种人体感应照明的场合，防盗报警场合。
功能特点：本微波感应采用先进技术采用平面天线发射及接受微波本微波感应采用开关为主动式传感器，感应器发射高频电磁波（5.8GHz）并接收他们的回波。
此感应器探测回波内的变化甚至是真探测范围内微小的移动，然后微处理器触发,执行指令.信号通过门、玻璃板及薄的墙壁都有可能被探测到，注意：人或物体向着感应器移动时的探测效果最好！本产品抗干扰能力强，几乎不受风，热等外籍环境因素的干扰，不会随使用时间的延长而缩短感应距离。
很好地避免了红外人体感应的缺点，真正实现了可靠的移动感应器。
注意事项：1、严禁带电作业，以免动作失误，接错，烧坏电路或触电；2、避免安装金属附件，金属可以吸收微波，会影响效果。
3：最好安装远离磁场的地方以免有误动作4：最好安装远离有导体移动（像风扇什么的）的地方以免有误动作5：供电电压是7-15V超过可能造成永久性损坏电压过低可能造成感应误动作或不动作6：供电输出接线不要接错以免造成坏掉7：供电必须使用干净的电源尤其是低频纹波容易受干扰如使用开关电源出现不正常时用示波器测量一般在供电处加个47uf电容就能解决8：感应面是蛇形线处此面感应距离最远，不要反转使用。
微波感应模块感应面：感应模块非感应面：微波模块接线图：。
人体感应自动开关
第一款微波自动开关是根据微波的多普勒效应来进行控制的,它能够监测物体移动,并把移动转换为电信号从而控制灯泡的亮灭或电器的启闭。
下图是无限电子制作网9月30日上传的成品感应电灯电路图,也就是本网页最下面的实物图的电路,有四根引线,两根红的接220V电源,另两根接电灯。
工作原理如下:天线圈、Q1、C2等组成微波振荡电路,由天线线圈向空间辐射,在其周围产生一个半径约10m的微波磁场。
如有人或金属物体在微波场内移动,将引起微波振荡器的频率微变,在电路中体现为天线端(R1的下端)电压的变化,C1将这一变化耦合到运放U1进行放大,运放U1的输出经C5在R9上形成较高变化电压,该电压的高低与物体的距离和移动的速度有关,通常在0-3V之间;运放U2接成比较器,参考电压在12V时为0.1V,当R9上的电压高于0.1V时,U2输出高电平经,过比较器U3比较输出低电平,D3导通、C6瞬间充电使比较器U4的6脚电压低于5脚,比较器7脚输出高电平,可控硅SCR导通,外接电灯点亮。
如果此后微波场内不再有物体移动,C6上的电压经R14缓慢放电形成延时,当6脚电位高于5脚延时结束,AB输出低电平等待下次触发。
Q2、R13、C7的加入可以在电路延时结束后的一段时间内(约5秒),C7充电,Q2导通,比较器U3的反相输入端9脚强行下拉为低电平,并保持低电平,D3反向截止,从而使电路可靠反转关断。
光敏电阻R15经D4接至U4输出端,在输出高电平时,再强的光线照到R15上时,由于D4反偏,都不会使U3的9脚降为低电平,造成因光亮而误动作。
上图为照明电路,如做报警电路,则可与电路B组合,只要有人在监测范围内移动将触发报警,高响度喇叭发出强力警报,吓跑歹徒。
图B电路一定要是双管组合,这样才能带动电流较大的高响度喇叭电路HY,将前图中的R16用SCR去掉,LM324的7脚接到图B中的相应处。
图B中的R19应改为680欧,此电源也不能共用上图的电源了,而要另用变压器降压电源或另配直流电源。
数字式智能人体移动红外探测器控制电路
操作温度 存储温度
TST
-20 85
°C
TST
-40 125 °C
超过上述表中数值可能会导致对器件的永久性损坏。长期使用在最大绝对额定值可能会影响
器件的可靠性。
工作条件 (T=25°C, Vdd=5V)
参量 电源电压 工作电流 数据输出接口 输出低电平 输出高电平 低电平维持时间*
高电平维持时间
模拟输入 电压输入范围 数字转换器 模数转换器的分辨率
On Institute Of Optical & Electronic Technology
5
V 1.0
符号 VDD IDD Out VIL VIH
tl
tH
Pir IN 单端模式 ADC
最小值 2.2 6
80 -
0
振荡器和滤波器
低通滤波器频率*
0.3
内部时钟频率
FCLK
典型值 5 50
最大值 5.5 -
单位 V µA
备注 直流电 VDD=5V
20
%VDD
%VDD
-
-
-
-
s
按Tsel设置，R7、R10
都不接，默认5秒
5
Out
6
LIN
7
Pir IN
8
Vdd
说明 电源负极 PIR灵敏度设置，不接电阻为高灵敏度默认状态。 定时器设置，不接电阻为5秒默认状态。 输出极性设置，默认状态：不接电阻常态为高电平，触 发后输出低电平。 探测器输出信号端口，参考Psel定义。 光照传感器输入端, 与R5匹配设置光阀值点。 PIR Sensor 信号输入，参考典型电路 电源正极
注释：上面 1、2、3 项电阻精度没有要求，常用的 5%误差率即可使用。
高可靠微波感应人体传感器-8页文档资料
高可靠微波感应人体传感器这里介绍的微波感应控制器和市场上常见的简易型微波感应控制器相比较，因为采用专用的微处理集成电路HT7610A，不但检测灵敏度度高，探测范围宽，而且工作非常可靠，误报率低，能在－25～＋45度的温度范围内稳定工作，最适和在中、高档防盗报警系统中作人体移动检测传感头使用。
1。
工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。
高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。
内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。
如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。
最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（8伏以上），没有输出时为低电平。
微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED闪亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有2秒信号输出，并由指示灯LED同步点亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波感应人体传感器的典型应用电路
这里介绍的微波感应控制器和市场上常见的简易型微波感应控制器相比较，因为采用专用的微处理集成电路HT7610A，不但检测灵敏度度高，探测范围宽，而且工作非常可靠，误报率极低，能在－25～＋45度的温度范围内稳定工作，最适和在中、高档防盗报警系统中作人体移动检测传感头使用。
1.工作原理
微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。
高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。
内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号),微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。
如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。
最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（8伏以上），没有输出时为低电平。
微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED闪亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有2秒信号输出，并由指示灯LED同步点亮。
高可靠微波感应人体传感器TX982模块
控制器的外形上图所示，侧面蓝色的是灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近，红色的是LED指示灯用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，蓝色线输出，铜网屏蔽层黑线接电源负极，必要时可以用类似电缆加长至50米以内使用。
高可靠微波感应控制器电源电压为12～16V的整流变换器供电，静态耗电量在5MA左右。
输出形式为电压方式，有输出时为高电平（8V以上），静态时为低电平，使用请参考下图：
这是微波人体传感器驱动继电器的电路图：
高可靠微波感应控制器工作非常可靠，一般没有误报，是以往红外线、超声波、热释电元件组成的报警电路以及常规微波电路所无法比拟的，是目前用于安全防范和自动监控的最佳产品。
所以非常适合在仓库、商场、博物馆或者金融部门使用，具有安装隐蔽、监控范围大、系统成本低的优点。
2。
典型应用
注意：早期的高可靠微波感应人体传感器采用的是三极管开漏下拉输出，应用可以参考下面的图纸，最新的高可靠微波感应人体传感器采用的是电平输出，使用稍做变化！
下面介绍运用高可靠微波感应控制器制作的两例实用电子装置，它们的共同特点是线路新颖简单，实用性强，制作容易，性价比高。
一、自动感应灯
该自动灯可以自动识别周围环境光的亮度，能够实现人来灯亮，人走灯灭，不会误动作，可靠性高，而且电路的工作状态不会受自身灯光的干扰，可以广泛地运用在走廊、卫生间、庭院等场合实现自动照明。
自动感应灯的电路如图1所示：由C1、C2、R1、DW、D1组成典型的电容降压电路，向高可靠微波感应控制器和CD4011提供11V直流工作电压，CD4011BP是COMS四与非门集成电路，当高可靠微波感应控制器检测到有人活动时，白线输出下拉电平10秒，A点变成低电平经F1反相后变成高电平，R3和光敏电阻GM 组成光控电路，白天GM阻值较小，B点经分压后低于1/2电源电压为低电平，与非门F2封锁输出高电平通
过R4使C3上的电压充至电源电压，夜晚GM的阻值较大，B点为高电平，此时如果有人在监控范围内活动，F1输出高电平，共同使F2开通输出低电平，经F3、F4反相后变成高电平，通过R5使双向可控硅BCR 导通，灯泡点亮。
如果人员离开监控范围，TX982停止输出A点重新变成高电平，经F1反相后变成低电平，F2封锁，输出高电平通过R4向C3缓慢充电，约30秒后C3上的电压大于1/2电源电压实F3、F4翻转，BCR 截至灯泡熄灭。
该电路的可靠性较高，站长用该电路制作的走廊灯已经可靠工作了近一年。
二、遥控型入侵报警器
遥控型入侵报警器如图2所示：电源部分由12V/1.2Ah的铅酸蓄电池和LM317组成恒压、限流浮充电不间断电源，可以确保蓄电池随时处于充足电状态，能够使报警器在市电停电的情况下正常工作。
铅酸蓄电池的浮充电压为14.2V。
LM317接成恒压源，通过调整W可以使输出端A点输出稳定的14.9V直流电压。
电阻R4可以限制充电电流过大，D2可以防止市电停电后蓄电池反向放电。
TWH9236/9238是遥控发射、接收组件。
当按下发射机TWH9236的A、B、C、D中的任意一个键时，接收机TWH9238的A、B、C、D输出端也会对应输出高电平，并且锁住保存输出时的状态。
这里将A键设定为入侵报警器工作按钮，其它的三个键设定为入侵报警器解除按钮。
所以只要按下发射机A键，接收机的A输出端就会输出4伏左右的高电平并保持，再按发射机B、C、D按键的任意一个时接收机的A输出端又会变成低电平并保持。
当A输出端输出高电平时，通过电阻R1使三极管T1导通，继电器J吸合，12V正电源通过继电器触点加至高可靠微波感应控制器的电源端，此时发光二极管LED点亮，指示入侵报警器已经工作，经过60秒高可靠微波感应控制器初始化结束后，入侵报警器正式工作，这时只要有人员进入监控区域，高可靠微波感应控制器的白线输出端就会输出10秒左右的下拉信号，使T2导通，高响度报警器TWH11C就会发出120dB刺耳的公安警报警声。
当A输出端输出低电平时，继电器J断开，高可靠微波感应控制器得不到工作电压所以不工作。
3。
使用注意事项
高可靠微波感应控制器产生的微波信号在传输、反射接收以及放大处理过程中可能引起微量噪波，过分提高灵敏度将引起噪波误触发，在7米处人体移动3～4步被触发的灵敏度已达到使用极限，应调至在5米处移动3～4步被触发最佳。
高可靠微波感应控制器尽量安装在室内靠墙角上方，轴向对准门窗部位安装，室外应注意抗风防水并降低灵敏度使用。
高可靠微波感应控制器应采用12V100mA直流电源供电，并保证任何时候供电电压不低于10伏，以使电路稳定工作，如果高响度报警器和高可靠微波感应控制器公用电源时电源容量不应小于500mA。
高可靠微波感应控制器的输出端属于一种“下拉”控制方式，正电源通过继电器由白色线进入微波感应控制器内部，使继电器流入电流而工作，因此用电压测量法无法测出是否有输出。
