工程测量简答题
工程测量简答题

工程测量简答题大学测量学简单题1. 什么叫大地水准面?它有什么特点和作用?通过平均海水面的一个水准面,称大地水准面,它的特点是水准面上任意一点铅垂线都垂直于该点的曲面,是一个重力曲面,其作用是测量工作的基准面。
2.测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?测量坐标系的X轴是南北方向,X轴朝北,Y轴是东西方向,Y轴朝东,另外测量坐标系中的四个象限按顺时针编排,这些正好与数学坐标系相反。
3.什么叫高斯投影?高斯平面直角坐标系是怎样建立的?假想将一个横椭圆柱体套在椭球外,使横椭圆柱的轴心通过椭球中心,并与椭球面上某投影带的中央子午线相切,将中央子午线附近(即东西边缘子午线范围)椭球面上的点投影到横椭圆柱面上,然后顺着过南北极母线将椭圆柱面展开为平面,这个平面称为高斯投影平面。
所以该投影是正形投影。
在高斯投影平面上,中央子午线投影后为X轴,赤道投影为Y轴,两轴交点为坐标原点,构成分带的独立的高斯平面直角坐标系统。
4.地面上一点得空间位置在测量工作中是怎样表示的?在测量学中,地面上一点的空间位置是用平面坐标和高程来表示的,点的平面坐标分为平面直角坐标(x,y)和地理坐标(精度,纬度)。
5.普通测量学的任务是什么?普通测量学的基本任务是测绘,测设和监测。
6.确定地面点位要做哪些基本测量工作?距离测量,角度测量和高程测量。
7.在测量中,采取哪些措施来保证测量成果的正确性?为了控制测量误差的传递和积累,保证测量成果的正确性,测绘工作必须遵循先控制后碎步,步步检核的原则。
1用水准仪测定、两点间高差,已知点高程为=12.658m,尺上读数为1526mm,尺上读数为1182mm,求、两点间高差为多少?点高程为多少?绘图说明。
hAB=+0.344m,hB=13.002m2.何谓水准管轴?何谓圆水准轴?何谓水准管分划值?通过水准管圆弧零点的切线,称为水准管轴。
通过圆水准器零点的法线,称为圆水准轴。
水准管上两相邻分划线间的圆弧(2㎜)所对的圆心角,称为水准管分划值。
工程测量简答题

工程测量简答题1、工程测量的定义及其主要任务是什么?答:工程测量是一门测定地面点位的科学。
其主要任务是:测图、用图、放样(放图)。
2、测量上所采用的平面直角坐标系与数学上所用的直角坐标系统有何不同?答:测量上所采用的平面直角坐标系与数学上的基本相似,但坐标轴互换,x轴的正向朝北,象限编号顺序相反。
3、什么叫大地水准面?测量中的点位计算和绘图能否投影到大地水准面上?为什么?答:1)通过平均海水面并延伸穿过陆地所形成闭合的那个水准面称为大地水准面。
2)不能。
3)因为大地水准面表面是一个凹凸不平的闭合曲面,这给测量中点位计算以及绘图投影带都会带来很大麻烦。
4、测量选用的基准面应满足什么条件?为什么?答:条件:1)基准面的形状和大小,要尽可能地接近地球的形状和大小;2)要是一个规则的数学面,能用简单的几何体和方程式表达。
这是因为:1)所有的测量工作都是在地球表面进行的,是以地球为参照的,所以要保证测量工作的真实性和准确性;2)为了尽可能地方便测量中繁杂的数据计算处理。
5、水准仪必须满足哪些条件?答:1)水准管轴平行于视准轴;2)圆水准器轴平行于仪器竖轴;3)当仪器整平后,十字丝必须满足水平的条件。
6、为什么把水准仪安置在距离前后视两根尺子大致相等的地方?答:可以消除或减弱视准轴水平残余误差、对光透镜进行误差、地球曲率误差、大气折光误差等对高差观测值的影响。
7、为什么水准测量读数时,视线不能靠近地面?答:尽可能地避免大气折光的影响。
8、转点在测量中起何用?转点前视点变为后视点及仪器搬至下一站的过程中,为什么不宽容许发生任何移动?如何选择转点?答:起传递高程的作用。
若发生移动,则前、后两站所测的不是同一个点,就达不到其转递高程的作用。
选择转点首先应考虑其要与前、后两点通视并且与前、后两点之间的距离大致相等,一般应选在质地比较坚硬的地面上。
9、用经纬仪照准在同一竖直面类不同高度的两个点子,在水平度盘上的读数是否一样?在一个测站,不在同一铅垂面上的不同高度的两个点子,两视线之间夹角是不是所测得的水平面?答:一样。

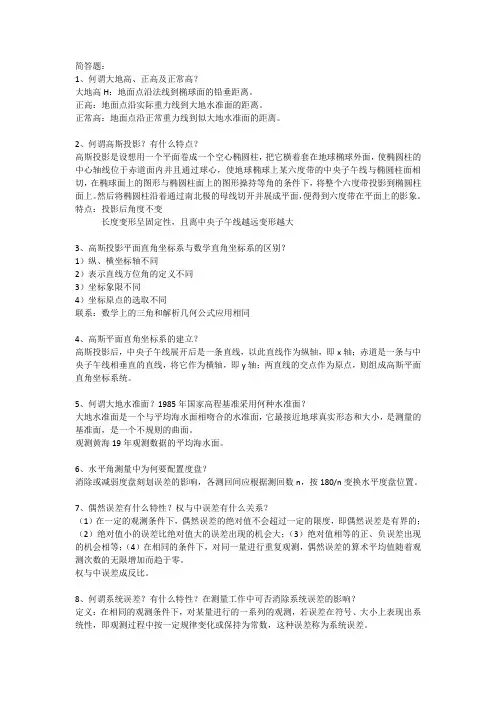

测绘工程简答题

简答题:1、何谓大地高、正高及正常高?大地高H:地面点沿法线到椭球面的铅垂距离。
正高:地面点沿实际重力线到大地水准面的距离。
正常高:地面点沿正常重力线到似大地水准面的距离。
2、何谓高斯投影?有什么特点?高斯投影是设想用一个平面卷成一个空心椭圆柱,把它横着套在地球椭球外面,使椭圆柱的中心轴线位于赤道面内并且通过球心,使地球椭球上某六度带的中央子午线与椭圆柱面相切,在椭球面上的图形与椭圆柱面上的图形操持等角的条件下,将整个六度带投影到椭圆柱面上。
然后将椭圆柱沿着通过南北极的母线切开并展成平面,便得到六度带在平面上的影象。
特点:投影后角度不变长度变形呈固定性,且离中央子午线越远变形越大3、高斯投影平面直角坐标系与数学直角坐标系的区别?1)纵、横坐标轴不同2)表示直线方位角的定义不同3)坐标象限不同4)坐标原点的选取不同联系:数学上的三角和解析几何公式应用相同4、高斯平面直角坐标系的建立?高斯投影后,中央子午线展开后是一条直线,以此直线作为纵轴,即x轴;赤道是一条与中央子午线相垂直的直线,将它作为横轴,即y轴;两直线的交点作为原点,则组成高斯平面直角坐标系统。
5、何谓大地水准面?1985年国家高程基准采用何种水准面?大地水准面是一个与平均海水面相吻合的水准面,它最接近地球真实形态和大小,是测量的基准面,是一个不规则的曲面。
观测黄海19年观测数据的平均海水面。
6、水平角测量中为何要配置度盘?消除或减弱度盘刻划误差的影响,各测回间应根据测回数n,按180/n变换水平度盘位置。
7、偶然误差有什么特性?权与中误差有什么关系?(1)在一定的观测条件下,偶然误差的绝对值不会超过一定的限度,即偶然误差是有界的;(2)绝对值小的误差比绝对值大的误差出现的机会大;(3)绝对值相等的正、负误差出现的机会相等;(4)在相同的条件下,对同一量进行重复观测,偶然误差的算术平均值随着观测次数的无限增加而趋于零。
权与中误差成反比。
8、何谓系统误差?有什么特性?在测量工作中可否消除系统误差的影响?定义:在相同的观测条件下,对某量进行的一系列的观测,若误差在符号、大小上表现出系统性,即观测过程中按一定规律变化或保持为常数,这种误差称为系统误差。
工程测量部分简答题

1.测量的基准面有哪些?各有什么用途?答:(1)水准面,其作用是相对高程的起算面;(2)水平面,其作用是小区域内测量角度和水平距离的基准面;(3)大地水准面,其作用是绝对高程的起算面;(4)铅垂线,其作用是标志重力的方向线,是测量工作的基准线。
.2何谓视差? 如何检查和消除视差?答:眼睛在目镜处上下左右作少量的移动,发现十字丝和目标有对应的运动,这种现象称为视差。
检查存在视差的方法:人眼位于中间位置时,十字丝交点与目标的象点重合,当眼睛略为向上,十字丝交点又与目标的另一个象点是否重合,当眼睛略为向下时,十字丝交点又与目标的第三个象点是否重合。
如果彼此重合则说明存在视差现象。
消除视差的方法是仔细地进行目镜调焦和物镜调焦,直至眼睛上下移动时读数不变为止。
3.何谓水准点? 何谓转点? 在水准测量中转点作用是什么?答:水准测量的主要目的是测出一系列点的高程。
通常称这些点为水准点(benchmark),简记为BM。
我国水准点的高程是从青岛水准原点起算的。
答:当待测高程点距已知水准点较远或坡度较大时,不可能安置一次仪器测定两点间的高差,这时,必须在两点间加设若干个立尺点作为传递高程的过渡点,称为转点(TP)。
通过转点可以按水准导线将水准测量完成测定,既而求得待定点高程。
DS水准仪有哪些轴线?它们之间应满足什么条件?答:水准仪有四条主要轴线,即望远镜的视准轴CC,水准管轴LL,圆水准轴L′L′,仪器的竖轴VV。
各轴线应满足的几何条件是:(1)水准管轴LL//视准轴CC。
即LL//CC。
当此条件满足时,水准管气泡居中,水准管轴水平,视准轴处于水平位置。
(2)圆水准轴L′L′//竖轴VV。
当此条件满足时,圆水准气泡居中,仪器的竖轴处于垂直位置,这样仪器转动到任何位置,圆水准气泡都应居中。
(3)十字丝垂直于竖轴,.即十字丝横丝要水平。
这样,在水准尺上进行读数时,可以用丝的任何部位读数5[题1-5] 测量中所使用的高斯平面坐标系与数学上使用的笛卡尔坐标系有何区别?答:x 与y 轴的位置互换,第Ⅰ象限位置相同,Ⅰ→Ⅱ→Ⅲ→Ⅳ象限顺指针编号,这样可以使在数学上使用的三角函数在高斯平面直角坐标系中照常使用。
工程测量考试题及答案

工程测量考试题及答案一、选择题(每题2分,共20分)1. 工程测量中,下列哪项不是测量的基本任务?A. 确定位置B. 确定形状C. 确定面积D. 确定体积答案:C2. 测量误差的来源不包括以下哪项?A. 仪器误差B. 人为误差C. 环境误差D. 测量方法答案:D3. 以下哪个不是工程测量中常用的测量仪器?A. 水准仪B. 全站仪C. 测距仪D. 显微镜答案:D4. 测量中,什么是相对误差?A. 测量值与真实值之差B. 测量值与真实值之比C. 测量误差与真实值之比D. 测量误差与测量值之比答案:D5. 在工程测量中,下列哪项不是地形图的作用?A. 土地规划B. 工程设计C. 施工放样D. 天气预报答案:D6. 测量中,什么是绝对误差?A. 测量值与真实值之差B. 测量值与真实值之比C. 测量误差与真实值之比D. 测量误差与测量值之比答案:A7. 工程测量中,什么是平面直角坐标系?A. 一种用于表示平面位置的坐标系统B. 一种用于表示空间位置的坐标系统C. 一种用于表示时间的坐标系统D. 一种用于表示速度的坐标系统答案:A8. 测量中,什么是测量精度?A. 测量结果的可靠性B. 测量误差的大小C. 测量速度的快慢D. 测量范围的大小答案:B9. 在工程测量中,什么是高程?A. 地面点相对于海平面的高度B. 地面点相对于参考平面的高度C. 地面点相对于另一个点的高度D. 地面点相对于地心的距离答案:B10. 测量中,什么是误差传播?A. 误差的累积B. 误差的消除C. 误差的传递D. 误差的预测答案:C二、填空题(每空1分,共10分)1. 测量误差按其性质可分为________和________。
答案:系统误差;随机误差2. 测量中,测量误差的分类不包括________。
答案:人为误差3. 工程测量中,常用的测量方法有________、________和________。
答案:直接测量;间接测量;组合测量4. 地形图的比例尺表示地图上的距离与实际距离的________。
建筑工程测量简答题

建筑工程测量简答题一、何谓视差? 产生视差的缘故是什么?如何排除视差? p23答:何谓视差:当眼睛在目镜端上、下微微地移动时,假设看到十字丝与目标影像有相对移动,这种现象称为视差。
产生视差的缘故:是水准尺成像平面与十字丝平面不重合。
排除视差的方式:排除的方式是反复认真调剂物镜和目镜调焦螺旋,直到眼睛上、下移动时读数不变成止。
二、水准测量中,使前后视距(大致)相等,能够排除(或减弱)哪些误差?p32,p34 答:能够排除(或减弱)水准管轴不平行视准轴对测量高差所产生的误差(i角误差)、地球曲率对测量高差所产生的误差、大气折光对测量高差所产生的误差。
3、何谓竖盘指标差?如何排除竖盘指标差?p62~63答:何谓竖盘指标差:由于经纬仪制造、运输和长期利用等缘故使得读数指标偏离了正确位置,读数增大或减小一个角值x,那个角值x称为竖盘指标差。
排除竖盘指标差的方式:通过盘左、盘右观测取平均值,能够排除竖盘指标差的阻碍,取得正确的竖直角值。
4、什么是比例尺精度?它在测绘工作中有何作用?p138答:比例尺精度:把地形图上所能表示的实地水平距离,称为地形图的比例尺精度。
比例尺精度的作用:一、依照比例尺精度,能够依照比例尺确信地面上量距应精准到什么程度,二、依照比例尺精度,能够依照量距的规定精度来确信测图比例尺。
五、测量工作应遵循哪些大体原那么?什么缘故要遵循这些原那么?p12答:在布局上是由整体到局部,在精度上是由高级到低级,在次序上是先控制后碎部。
遵循上述大体原那么能够减少测量误差的传递和积存,同时,由于成立了统一的操纵网,能够分区平行作业,从而加速测量工作的进展速度。
六、点平面位置测设方式有几种?各适用于什么情形?p181~183答:点平面位置测设方式要紧有直角坐标法.....、距离交会法.....。
....、角度交会法.....、极坐标法直角坐标法:当施工操纵网的布设形式为建筑方格网或建筑基线,且待测量的建筑物或构筑物轴线平行于建筑基线或建筑方格网边线时,常采纳直角坐标法测设点位。
工程测试 简答题

三、简答题(共30分)1、什么是测试?说明测试系统的构成及各组成部分的作用。
(10分)测试是测量和试验的综合,是一种研究型的探索型的、论证型的测量过程,也是获取信息的过程。
(1)测量对象(2)传感器:在测试系统和被测试对象之间建立了一定的连接关系,它直接感受被测量并将其转换成电信号。
是测试系统中的关键部件。
(3)中间转换电路(信号调理电路):作用是将传感器的输出信号进行传输、放大和转换,使其适合显示、纪录、数据处理。
(4)信号处理单衣:它是以计算机为核心对中间转换电路的输出信号作进一步地处理(如:计算、频谱分析、数据储存等)(5)显示、记录部分:作用是输出测试结果。
.测量按测量值获得的方法进行分类有哪些?(6’)答:直接测量——指无需经过函数关系的计算,直接通过测量仪器得到被测值得测量。
(等精度直接测量和不等精度直接测量);(2’)间接测量——指在直接测量值的基础上,根据已知函数关系,计算被测量的量值的测量;(2’)组合测量——指将直接测量或间接测量与被测量值之间按已知关系组合成一组方程(函数关系),通过解方程组得到被测值得方法。
(2’)2、说明电阻丝应变片和半导体应变片的异同点,各有何优点?(10分)相同之处在于:都是将被测量的变化转换为电阻的变化,且dR/R=(1+2H)ε+λEε,其中H为材料的泊桑比,E为材料的弹性模量,(1+2H)ε是由几何尺寸变化引起的阻值变化,λEε是由电阻率的变化引起的阻值变化。
不同的是,电阻应变片是利用导体形变引起的阻值变化,所以dR/R≈(1+2H)ε,S≈1+2H;而半导体应变片是利用半导体材料的压阻效应使电阻率发生变化引起电阻变化。
所以dR/R=λEε,S ≈λE。
各自的优点分别为:电阻丝应变片具有相当高的适应性;半导体应变片的灵敏度高,一般为电阻丝应变片的50-70倍。
3、选用传感器的原则是什么?(10分)基本原则是:选用的传感器其性能应当与被测信号的性质相匹配。
工程测量简答题

4.取平均值
误差根据性质可分为哪几类?对这几类误差该如何处理减小其影响:
观测误差按其性质可分为系统误差和偶然误差。对于系统误差,通常采用以下处理方法
1.检校仪器
2.求改正数
3.对称观测
对于偶然误差,通常采用以下处理方法:
1.提高仪器等级
2.进行多次观测
3.求平差值
等高线的特性主要有:
水平角测量误差都有哪些:
1.仪器误差,视准轴不垂直与横轴,横轴不垂直于竖直,照准部偏心差,度盘刻划误差
2.观测误差,对中误差,标杆倾斜误差,照准误差,读数误差
3.外界条件的影响,温度,大气折光,风力等
建筑基线都有哪些常见的布设形式,基线点最少不得少于几个:
建筑基线常见的布置形式有三点直线型,三点直角形,四点丁字形,五点十字形等多种形式,基线点数目一般应不少于三点
高层建筑传递高程常用的方法:
高程建筑的高层传递一般采用钢尺直接丈量的方法。即先用水准仪在墙体上测设+1m的标高线,然后从标高线起算用钢尺沿墙身往上丈量,将高程传递上去。为了减小逐层读数误差的影响,可采用数层累计读数的测法。也可以采用悬吊钢尺的方法,向高层建筑传递高程
测量选用的基准线应该满足的条件:
水准管轴不平行于视准轴的误差,对光透镜运行误差,地球曲率影响及大气折光的影响等
经纬仪安置包括那两个内容,怎样进行,目的何在:
经纬仪安置包括对中和整平,对中的目的是是仪器与测站点处于同一铅垂线上,整平的目的是使仪器的竖轴竖直,使水平度盘处于水平位置,对中可使用垂球或光学对中先使水准管平行于上任意两个脚螺旋连线方向 ,两手同时转动这两个脚螺旋,使水准管气泡居中,然后将照准部转动90度,转动第三个脚螺旋,使水准管气泡居中,按上述方法反复操作,直到仪器到任何位置,水准管气泡总是居中为止
工程测量简答题

1、水准路线有哪些形式?各种路线形式的概念是什么?①附合水准路线从已知水准点出发,沿各个待定高程的点进行水准测量,最后附合到另一水准点BM2,这种水准路线称为附合水准路线。
②闭合水准路线由已知水准点出发,沿环线进行水准测量,最后回到原水准点BM3上,称为闭合水准路线。
③支水准路线由已知水准点出发,既不附合到其他水准点上,也不自行闭合,称为支水准路线。
2、说明导线选点应注意的问题。
(1)相邻点间应通视良好,地势平坦,便于测角和量距。
(2)点位应选在土质坚实,便于安置仪器和保存标志的地方。
(3)视野开阔,便于施测碎部。
(4)导线各边的长度应大致相等,除特殊情形外,应不大于350m,也不宜小于50m。
(5)导线点应有足够的密度,分布较均匀,便于控制整个测区。
3、等高线有哪些特性?(1)同一条等高线上的各点高程相等,但高程相等的点,不一定在同一条等高线上。
(2)等高线为连续的闭合曲线,有可能在同一幅图内闭合,也可能穿越若干图幅而闭合。
凡不在本幅图闭合的等高线,应绘到图廓线,不能在图内中断,但间曲线和助曲线只在需要的地方绘出。
(3)非特殊地貌,等高线不能重叠和相交,也不能分岔;非河流、房屋或数字注记处,等高线不能中断。
(4)等高线平距与地面坡度成反比。
(5)等高线与山脊线、山谷线成正交。
(6)等高线不能直穿河流,应逐渐折向上游,正交于河岸线,中断后再从彼岸折向下游。
4、谓直线定向?何谓坐标方位角?同一直线的正反坐标方位角有什么关系,并画图说明。
直线定向:确定该直线与标准方向之间的水平夹角,这项工作称为直线定向。
直线的方位角:从直线起点的标准方向北端起,顺时针方向量至直线的水平夹角,称为该直线的方位角,其取值范围是0°一360°。
一条直线的正、反坐标方位角相差180°,即α21=α12+180°5、什么叫地形图、地形图比例尺、地形图比例尺精度?地形图:在图上既表示地物的平面分布状况,又用特定的符号表示地貌的起伏情况的图。
工程测量模拟题简化版

模拟试题一一、名词解释〔5х4=20〕1.大地水准面2.水平角3.方位角4.地形图比例尺5.里程 二、填空〔30х1=30〕1.测量学的任务包括 和 。
和 进行分配。
3.光学经纬仪由 、 、 三局部组成。
和 。
5.GPS 系统主要包括三大组成局部: 、 、 。
和 两大类。
7.导线测量的外业工作包括: 、 、 和 。
8.某经纬仪在盘左位置将望远镜向上明显仰起时,其竖盘读数变小。
该经纬仪观测某一目标的盘左、盘右竖盘读数分别为:96︒20'18";263︒40'00",那么该目标的平均竖直角为 ,指标差为 。
和 两种。
,道路中线测量中转点的作用是 。
11.1:2000比例尺地形图图上5cm 相应的实地长度为 m 。
12.用经纬仪测回法观测水平角,观测4个测回,第三测回水平度盘读数应配置为 。
A 、B 两点间距离,往、返测距离观测值分别为m 、m ,其相对误差为 。
AB α是 245º13´30″,那么AB 的反坐标方位角BA α是 。
和 。
三、单项选择题〔每题1分,共20分〕1.为消除i 角误差对一测站高差的影响,水准仪应〔 〕安置。
A .靠近前尺 B .靠近后尺 C .在两尺中间 2.罗盘仪可以测定一条直线的〔 〕。
A .真方位角B .磁方位角C .坐标方位角 3.等高距是指相邻等高线之间的〔 〕。
A .水平距离B .高差C .斜距4.光学经纬仪的望远镜上下转动时,竖直度盘〔 〕。
A .与望远镜一起转动B .与望远镜相对运动C .不动5.经纬仪观测某一点的水平方向值时,如果在该点竖立花杆作为观测标志,那么瞄准部位尽可能选择花杆的〔 〕。
A .底部B .顶部C .中部 6.用望远镜观测目标时,产生视差的原因是〔 〕。
A .仪器校正不完善B .物像与十字丝面未重合C .目标太远 7.偏角法实质上属于〔 〕。
A .极坐标法 B .直角坐标法 C .角度交会法8.路线中平测量是测定路线〔 〕的高程。
《工程测量》答案

《工程测量》答案一、名词解释1、相对高程:地面点到任意水准面的铅垂距离,称为该点的相对高程。
2、测量学:是研究确定点位,研究地球形状、大小及地球表面信息的学科。
3、竖直角:竖直角是同一竖直面内视线与水平线间的夹角。
4、竖盘指标差:竖盘指标偏离正确位置时引起的差值,称为竖盘指标差。
5、绝对高程:地面点到大地水准面的铅垂距离,称为该点的绝对高程。
6、水平角:地面上一点到两目标的方向线铅垂投影到同一水平面上所形成的夹角,称为水平角。
7、大地水准面:与静止状态的平均海水面相重合的水准面,称为大地水准面。
8、视差:由于物镜调焦不完善,导致目标实像与十字丝平面不完全重合出现相对移动现象,称为视差。
9、碎部测量:利用控制点测定碎部点的平面位置和高程的测量称为碎部测量。
10、控制测量:测定控制点平面位置和高程的测量称为控制测量。
二、简答题1、土石方量估算的方法有哪些?分别适用于哪些场合?答:(1)方格网法:此法适用于大面积的土方估算情况;(2)等高线法:当场地起伏较大,且仅计算挖或填方(山头、洼地)及水库库容等时,可采用等高线法;(3)断面法:在道路和管线布设(或坡地的平整、池塘的填方)中,沿中线(或挖、填边线)至两侧一定范围内,线状地形的土石方计算常用此法。
2、什么是比例尺精度?它在测绘工作中有何作用?答:相当于图上0.1㎜的实地水平距离称为比例尺精度,在测图时用来决定测区地面的测量详细程度,取舍地物,在规划设计用图时,用来选择合适的比例尺地形图。
3、什么是等高线平距?等高线平距和地面坡度有什么关系?答:相邻等高线之间的水平距离称为等高线平距。
等高线平距越小,地面坡度越大;等高线平距越大,地面坡度越小;等高线平距相等,地面坡度相同。
4、经纬仪碎部点测量的基本工作有哪些?答:其基本工作有:(1)安置经纬仪并对中整平,测仪器高度,后视相邻导线点,确定导线方向,并将水平读盘读数归零。
(2)瞄准待测目标,读取上、中、下丝读数,读取水平读盘和竖直读盘读数。
工程测量常考简答题

简答1、简述经纬测图法的方法步骤。
*安置仪器。
经纬仪安置在测站点上,量出仪器高,取至cm。
*定零方向。
即照准另一控制点并使水平度盘读数为零。
图板放在附近也要在图板上相应的点上连接直线。
*检查。
即测量测站到控制点间水平距离和控制点高程、控制点间的水平角。
*观测。
照准在地物特征点上的标尺,读取下丝、上丝和中丝、竖盘读数。
*计算。
水平距离、高差和立尺点的高程。
*展点。
用量角器展出碎部点,并在点的右旁注记高程。
*绘图。
测量若干点后参照地物情况绘出地物图形。
2、简述测量平面直角坐标系与数学平面直角坐标系的不同点:*1、坐标轴轴相反:测量的 x 轴,数学上的 y 轴;测量上 y 轴,数学上为 x轴。
*2、象限编号相反:测量象限按顺时针方向编号,而数学上按逆时针方向编号。
二、简答题(每题 5 分,其 10 分)1 .简述用测回法测角的方法步骤。
*安置仪器于测站点;*用盘左照准左方目标,使水平度盘读数为稍大于 0°上;*顺时针方向旋转仪器照准右方目标,读数,计算盘左测量的角度,称为上半测回角度;*盘右照准右方目标,读数;*逆时针方向旋转仪器照准左方目标读数,计算下半测回角度;*若上、下半测回角度之差在容许范围内,取上、下半测回的角度的平均值作为一测回的角度。
2.简述测量坐标系与数学坐标系的不同点。
*1、坐标轴轴相反:测量的x 轴,数学上的y 轴;测量上y 轴,数学上为x轴。
*2、象限编号相反:测量象限按顺时针方向编号,而数学上按逆时针方向编号。
1.简述普通水准测量一测站观测的方法步骤。
1. 将水准尺立于已知高程的水准点上,作为后视尺。
2. 将水准仪安置于水准路线的适当位置,在路线的前进方向上的适当位置放置尺垫,在尺垫上竖立水准尺作为前视,仪器到两水准尺的距离应基本相等,最大视距不大于 150M。
3. 将仪器概略整平,照准后视标尺,消除视差,用微倾螺旋调节水准管气泡,并使之居中,用中丝读取后视读数,并记录2.简述导线测量的外业工作:(1)踏勘选点及建立标记(2)导线边长测量(3)导线转折角测量(4)独立导线测量要测定起始边方位角1.设置经纬仪视线水平的方法:把竖盘读数调到0°或90°的整数倍2.简述测量工作必须遵守的原则和为什么要遵守这些原则。
工程测量名词解释和简答题

名词解释:1.测定:使用测量仪器和工具,通过测量与计算将地物和地貌的位置按一定比例尺规定由符号缩小绘制成地形图,供科学研究与工程建设规划中使用。
2.闭合水准路线:起止与同一已知水准点的环形水准路线。
3.直线定线:用钢尺分段丈量直线长度时,使分段点位于待丈量直线上,有目测法和经纬仪法.4.中误差:在某精度观测条件下,一组观测值的真误差的平方和的均值的平方根。
5.碎部测量:在地形图测图过程中,为测量绘制地物、地貌对某特征点的测量。
6.等高距:相邻两条等高线的高差。
7.地物:地面上天然或人工形成的物体,它包括湖泊、河流、房屋、道路等。
8.竖盘指标差:经纬仪安置在测站上,望远镜置于盘左位置,视准轴水平,竖盘指标管水准气泡居中,竖盘读数与标准值(一般为90°)之差为指标差。
9.控制点:以一定精度测定其位置的固定点.10.直线的坐标方位角:从标准北方向顺时针旋转到直线方向的水平角,取值范围是0~360°.11.高程控制点:具有高程值的控制点。
12.直线定向:确定地面直线与标准北方向间的水平角。
13.系统误差:符号和大小保持不变,或按照一定的规律变化.14.导线测量:将一系列测点依相邻次序连成折线形式,并测定各折线边的边长和转折角,再根据起始数据推算各测点平面位置的技术和方法。
15.大地水准面:与平均海水面相吻合的水准面。
16.方位角:由标准方向北端起,顺时针到直线的水平夹角.17.相对误差:测量误差与其相应观测值之差.18.真误差:观测值与其真值之差。
19.偶然误差:其符号和大小呈偶然性,单个偶然误差没有规律,大量的偶然误差有统计规律。
20.比例尺:地图上某一线段的长度与地面上相应线段水平距离之比。
21.图根点:直接供地形测图使用的控制点。
简答题1.什么是视差?产生的原因是什么?它如何出现的并该如何消除它?答:目标像与十字丝分划板平面不重合,观测者的眼睛上下微微移动时,目标像与是十字丝之间就会有相对移动,这种现象称为视差。
工程测量简答题

工程测量简答题工程测量简答题大学测量学简单题1. 什么叫大地水准面?它有什么特点和作用?通过平均海水面的一个水准面,称大地水准面,它的特点是水准面上任意一点铅垂线都垂直于该点的曲面,是一个重力曲面,其作用是测量工作的基准面。
2.测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?测量坐标系的X轴是南北方向,X轴朝北,Y轴是东西方向,Y轴朝东,另外测量坐标系中的四个象限按顺时针编排,这些正好与数学坐标系相反。
3.什么叫高斯投影?高斯平面直角坐标系是怎样建立的?假想将一个横椭圆柱体套在椭球外,使横椭圆柱的轴心通过椭球中心,并与椭球面上某投影带的中央子午线相切,将中央子午线附近(即东西边缘子午线范围)椭球面上的点投影到横椭圆柱面上,然后顺着过南北极母线将椭圆柱面展开为平面,这个平面称为高斯投影平面。
所以该投影是正形投影。
在高斯投影平面上,中央子午线投影后为X轴,赤道投影为Y轴,两轴交点为坐标原点,构成分带的独立的高斯平面直角坐标系统。
4.地面上一点得空间位置在测量工作中是怎样表示的?在测量学中,地面上一点的空间位置是用平面坐标和高程来表示的,点的平面坐标分为平面直角坐标(x,y)和地理坐标(精度,纬度)。
5.普通测量学的任务是什么?普通测量学的基本任务是测绘,测设和监测。
6.确定地面点位要做哪些基本测量工作?距离测量,角度测量和高程测量。
7.在测量中,采取哪些措施来保证测量成果的正确性?为了控制测量误差的传递和积累,保证测量成果的正确性,测绘工作必须遵循先控制后碎步,步步检核的原则。
1用水准仪测定、两点间高差,已知点高程为=12.658m,尺上读数为1526mm,尺上读数为1182mm,求、两点间高差为多少?点高程为多少?绘图说明。
hAB=+0.344m,hB=13.002m2.何谓水准管轴?何谓圆水准轴?何谓水准管分划值?通过水准管圆弧零点的切线,称为水准管轴。
通过圆水准器零点的法线,称为圆水准轴。
《工程测量》考试简答题汇总

工程测量学是研究、提供、处理和表达地表上下及其周围空间建筑和非建筑工程几何物理信息和图形信息,以及研究抽象几何实体的测设实现的理论方法和技术的一门学科。
FIG:国际测量师联合会。
IAG:国际大地测量协会ATR:自动目标识别控制网的基准:是通过平差求解未知点坐标时所给出的已知数据,以便对网的位置、长度和方向进行约束,使网平差时有唯一解。
作用是保证网内符合精度不受损失。
工程坐标系:自定义投影带是采用与测区平均高程面相切与参考椭球面相平行的椭球面,采用通过测区中部的子午线作为中央子午线,用这种方法定义的坐标系。
DTM(数字地面模型):作为对地形特征点空间分布及关联信息的一种数字表达方式,能依据野外测定的离散地形点三维坐标(x\y\z),组成地面模型,一数字的形式表述地面高低起伏的形态,并能利用DTM提取等高线,形成等高线数据文件和跟踪绘制等高线。
施工放样:将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求,以一定的精度在实地标定出来,作为施工的依据。
缓和曲线:曲率半径是从正无穷逐渐变到圆曲线半径R的变量挠度:挠度曲线为相对于水平线或铅垂线(称基准线)的弯曲线,曲线上某点到基准线的距离称为挠度。
周期观测:多次的重复观测,第一次称初始周期或零周期。
管线中线测量:把在带状地形图上设计好的线路中线测设到地面上,并用木桩标定出来,主要是定出交点桩、里程桩和加桩。
拨角放线法:根据纸上定线交点的坐标,预先在内业计算出两交点间的距离及直线的与方向角,然后根据计算资料在现场放出个个交点,定出中线位置。
勘测设计一体化:勘测设计全过程都实现自动传递。
达到勘测设计真正信息共享,计算机参与勘测各阶段的管理协调与质量控制。
断链:由于局部改线或假设起始里程而造成的里程”断链静态变形:指变形观测的结果只表示在某一期间内的变形值,它是时间的函数。
动态变形:指在外力影响下而产生的变形,它是表示桥梁在某个时刻的瞬时变形,是以外力为函数来表示的对于时间的变化。
工程测量试题及答案

工程测量试题及答案一、选择题(每题2分,共20分)1. 测量学中,水平角是指:A. 地面上任意两点之间的连线与基准线之间的夹角B. 地面上任意两点之间的连线与赤道平面之间的夹角C. 地面上任意两点之间的连线与水平面之间的夹角D. 地面上任意两点之间的连线与垂直面之间的夹角2. 测量中,高程测量的基准面是:A. 大气压力面B. 地球重力面C. 平均海平面D. 地面参考点3. 测量中,全站仪的主要功能不包括:A. 距离测量B. 水平角测量C. 垂直角测量D. 计算测量数据4. 以下哪个不是测量误差的来源:A. 仪器误差B. 人为误差C. 环境误差D. 测量方法5. 测量中,三角高程测量法适用于:A. 短距离且高差较小的情况B. 长距离且高差较大的情况C. 短距离且高差较大的情况D. 长距离且高差较小的情况二、填空题(每题2分,共20分)6. 测量中,距离测量常用的方法有______、______和______。
7. 测量误差按性质可分为系统误差和______。
8. 测量中,地形图的比例尺表示图上距离与实际距离的______。
9. 测量中,水准仪的主要作用是测量______。
10. 测量中,测量点的高程可以通过______和______两种方法获得。
三、简答题(每题10分,共30分)11. 简述测量中误差的来源及其控制方法。
12. 描述全站仪的工作原理及其在工程测量中的应用。
13. 解释三角高程测量法的基本原理及其适用条件。
四、计算题(每题15分,共30分)14. 已知点A的高程为100m,点B与点A的水平距离为50m,点B的垂直角为30°,求点B的高程。
15. 已知两点之间的水平距离为120m,高差为20m,求两点之间的水平角。
答案一、选择题1. C2. C3. D4. D5. B二、填空题6. 钢尺测量、光电测距、全站仪测量7. 随机误差8. 比例关系9. 高差10. 水准测量、三角高程测量三、简答题11. 误差的来源包括仪器误差、人为误差和环境误差。
工程测量简答题

1.何为视准轴?何为视差? 视差产生的原因是什么?如何消除视差?2.对中、整平的目的是什么?如何进行?若用光学对中器应如何对中?3.测量中的直角坐标系与数学中的直角坐标系有何区别与联系?4.简述用经纬仪观测竖直角的操作步骤和计算方法。
5.水准测量时为什么要求前后视距相等?6.有哪几项测设的基本工作?测定与测设有何不同7.水准测量中在已知点和未知点能否放尺垫,为什么?当仪器搬站时,转点的尺垫为何不能碰动?碰动了怎么办?8.如果你是一位工程师,要将地形图上的某一块地平整为一块平地,你是如何做的?9.误差分类分哪两类?各自采用什么办法消除或减弱误差?通常情况下,衡量误差的指标有哪些?10.什么是等高线?等高距?等高线平距?它们与地面坡度有何关系?五、简答题:1.何为视准轴?何为视差? 视差产生的原因是什么?如何消除视差?答案:物镜中心与十字丝分划板中心连线称为视准轴。
眼睛上下移动,标尺成像与十字丝像之间相对移动的现象称为视差。
视差产生的原因:目标通过物镜之后的像没有与十字丝分划板重合。
消除方法:旋转目镜调焦螺旋,使十字丝分划板清晰。
旋转物镜调焦螺旋,使标尺像清晰。
(或者说反复对光)。
2.对中、整平的目的是什么?如何进行?若用光学对中器应如何对中?答案:对中目的使竖轴与地面标志点在同一铅垂线上。
整平使竖轴铅垂,水平度盘水平。
整平分粗平和精平,粗平就是升降架腿使圆水准气泡居中,精平就是调节脚螺旋使度盘水准管气泡居中。
光学对中的步骤:a、调好三角架的高度、张开、使架头中心对准测站点并大致水平。
b、将经纬仪安置在架头上,调节光学对点器使标志圈清晰。
C、动脚架,使标志点大致对准中心。
D、然后调节脚螺旋使目标严格在光学对中器的中心。
3.测量中的直角坐标系与数学中的直角坐标系有何区别与联系?数学笛卡尔坐标系是定义横轴为x轴,纵轴为y轴,象限则按逆时针方向编号;高斯平面坐标系的纵轴为x轴,横轴为y轴,象限按顺时针方向编号,这样就可以将数学上定义的各类三角函数在高斯平面坐标系中直接应用,不需做任何变更。
工程测量简答题

1.建筑工程测量的主要任务是什么绘大比例尺地形图、建筑物的施工测量、建筑物的变形观测2.测量上的平面直角坐标与数学中的平面直角坐标有何不同数学平面直角坐标系纵轴为y轴;横轴为x轴..坐标象限划分按照逆时针测量;测量平面直角坐标系纵轴为x轴;横轴为y轴..坐标象限划分按照顺时针..3. 确定地面点的基本要素是什么基本要素为该点在大地水准面上的投影位置两个参数:λ、φ或x、y和该点的高程H一个参数..4. 用水平面代替球面的限度是多少1、在半径为10km的范围内;进行距离测量时;可以用水平面代替水准面;而不必考虑地球曲率对距离的影响..2、用水平面代替水准面;对高程的影响是很大的;因此;在进行高程测量时;即使距离很短;也应顾及地球曲率对高程的影响..5. 测量工作的基本原则是什么从整体到局部、先控制后碎部边工作边检查;前一步工作未作检核不进行下一步工作6. 视差的产生原因是什么如何消除产生视差的原因是水准尺的尺像与十字丝平面不重合..消除视差的方法是仔细地转动物镜对光螺旋;直至尺像与十字丝平面重合..7. 水准测量时为什么要求前后视距相等水准测量时前后视距相等可以减少水准管轴不平行于视准轴产生的误差..8. 水准仪应满足哪些条件1、圆水准器轴L′L′应平行于仪器的竖轴VV;2、十字丝的中丝应垂直于仪器的竖轴VV;3、水准管轴LL 应平行于视准轴CC ..9. 什么是绝对高程和相对高程在什么情况下可采用相对高程地面点到大地水准面的铅垂距离;称为该点的绝对高程;简称高程;用H表示..地面点到假定水准面的铅垂距离;称为该点的相对高程或假定高程..采用绝对高程有困难的区域可以采用相对高程..10. 水准测量的基本原理并绘图说明利用水准仪所提供的水平视线;通过读取竖立在两点上水准尺的读数;测定两点间的高差;从而由已知点高程推求未知高程..11. 如何粗略整平通过调节水准仪的脚螺旋;使圆水准气泡居中;以达到仪器纵轴铅直;视准轴粗略水平的目的..12. 如何精确整平眼睛观察水准气泡观察窗内的气泡影像;用右手缓慢地转动微倾螺旋;使气泡两端的影像严密吻合..13. 何为视差如何消除当目镜;物镜对光不够精细时;目标的影像不在十字丝平面上;以致两者不能被同时看清..这种现象称为视差..消除视差的方法是仔细地进行目镜调焦和物镜调焦;直至眼睛上下移动读数不变为止..14. 视差的产生原因是什么如何消除产生视差的原因是水准尺的尺像与十字丝平面不重合..消除视差的方法是仔细地转动物镜对光螺旋;直至尺像与十字丝平面重合..15. 微倾式水准仪有哪些轴线主要轴线有圆水准器轴L′L′、仪器竖轴VV、水准管轴LL、视准轴CC ..16. 微倾式水准仪的主要轴线应满足哪些条件1、圆水准器轴L′L′应平行于仪器的竖轴VV;2、十字丝的中丝应垂直于仪器的竖轴VV;3、水准管轴LL 应平行于视准轴CC ..17. 观测水平角时为什么要盘左盘右观测抵消仪器误差对测角的影响;作为观测有无错误的检核..18. 水平角及水平角的实质水平角就是相交的两条直线在同一水平面上的投影所夹的角度..水平角的实质就是分别过两条直线所作的竖直面所夹的二面角..19. 水平角测量原理带有刻度的水平圆盘;且圆盘中心在同一铅垂线上;在度盘上截取相应的读数;则水平角为右目标读数减去左目标的读数..20. 如何进行分微尺测微器的读数先调节读数显微镜调焦螺旋与反光镜使读数清晰亮度合适;然后根据在分微尺上重叠的度盘分划线上的注记读出整度数;再根据该分划线与分微尺上0注记之间的刻划读出分和秒..21. 如何进行单平板玻璃测微器读数望远镜瞄准目标后;先转动测微轮;使度盘上某一分划精确移至双指标线的中央;读取该分划的度盘读数;再在测微尺上根据单指标线读取30′以下的分、秒数;两数相加;即得完整的度盘读数..22. 经纬仪的使用步骤1、对中;2、整平a、初步对中;b、初步整平;c、精确对中;d、精确整平;3、调焦与照准e、目镜调焦及初步瞄准目标;f、物镜调焦及精确瞄准目标;4、读数..23. 经纬仪整平;为什么要在两个不同的位置反复数次才能够使气泡居中使照准部水准管在相互垂直方向上气泡都居中;才能使照准部转动到任何位置气泡总是居中..24. 测回法操作步骤有哪些1、将经纬仪安置于测站点;对中、整平..2、使经纬仪置于盘左位置;瞄准目标A;读取读数a左;顺时针旋转照准部;瞄准目标B;读取读数b左;β左=b左-a左;3、使经纬仪置于盘右位置;瞄准目标B;读取读数b右;顺时针旋转照准部;瞄准目标A;读取读数a右;β右=b右-a右..25.如何判断竖直度盘是顺、逆时针方向注记将经纬仪置于盘左位置;望远镜往上仰;读数变小;则为顺时针注记;若读数变大则为逆时针注记..26. 经纬仪的主要轴线有哪些经纬仪的主要轴线有竖轴VV、横轴HH、视准轴CC和水准管轴LL..27. 纬仪的主要轴线应满足哪些条件1、水准管轴应垂直于竖轴LL⊥VV;2、十字丝纵丝应垂直于水平轴;3、视准轴应垂直于水平轴CC⊥HH;4、水平轴应垂直于竖轴HH⊥VV;5、望远镜视准轴水平、竖盘指标水准管气泡居中时;指标读数应为90°的整倍数;即竖盘指标差为零..28. 直线定线的方法主要有哪些按精度要求的不同;直线定线有目估定线和经纬仪定线两种方法..29. 平坦地面的距离丈量的方法1、用目估定线;往返测量的方法2、 A、B两点间的水平距离为:D往=nl+q往;D返=nl+q返式中 n—整尺段数; l—钢尺长度;q—不足一整尺段的余长3、计算相对误差K和AB的水平距离D平均..30. 尺量距的精密方法通常要加哪几项改正通常需要尺长改正数;温度改正;以及倾斜改正..31. 什么是方位角根据标准方向的不同;方位角可分为哪几种从直线起点的标准方向北端起;顺时针方向量至该直线的水平夹角;为该直线的方位角..可分为:真方位角;磁方位角和坐标方位角..32. 视距测量计算公式水平距离计算公式为:D= D′COS= K l cos2高差的计算公式为:h =K l sin2+ i–v33.视距测量时;影响测距精度的主要因素是什么读数误差尺上最小分划、视距长度、望远镜放大倍率、垂直折光、标尺倾斜、视距常数K误差34. 光电测距仪测距计算公式公式为:D =L D N +ΔN =N L D +ΔN L D 式中LD 常称为“光尺”;相当于以半波长/2为整尺长的“光尺”进行测距;N 相当于整尺段数;△N为不足一尺段的余长..35. 偶然误差的特性是什么 1、在一定观测条件下;偶然误差的绝对值有一定的限值;或者说;超出该限值的误差出现的概率为零;2、绝对值较小的误差比绝对值较大的误差出现的概率大;3、绝对值相等的正、负误差出现的概率相同;4、同一量的等精度观测;其偶然误差的算术平均值;随着观测次数n 的无限增大而趋于零..36. 小地区控制测量的导线布设形式有哪些主要布设形式有:闭合导线、附合导线、支导线..37.导线测量的外业工作有哪些外业工作有:踏勘选点及建立标志;测量导线边长;测量转折角..38. 导线计算中是如何调整角度闭合差及坐标增量闭合差的角度闭合差的调整原则是:将角度闭合差以相反的符号平均分配到各个观测角中;即各个角度的改正数为:VB = - fB /n角度闭合差的调整原则是:将坐标增量闭合差fx、fy;按与边长成正比分配到各边坐标增量中..任一边分配的改正数按式计算39. 何谓坐标正算和坐标反算坐标反算时应注意什么坐标正算:已知A点坐标、已知边长D和坐标方位角α;计算未知B点坐标..根据已知点坐标、已知边长和坐标方位角计算未知点坐标..坐标反算:已知A点坐标、B点坐标;计算边长D和坐标方位角α..由两个已知点的坐标反算坐标方位角和边长..坐标反算的时候要注意:求得的可在四个象限之内;它由和的正负符号确定..40. 导线坐标计算的一般步骤是什么1、角度闭合差的计算与凋整;2、推算各边的坐标方位角;3、计算各边的坐标增量;4、坐标增量闭合差的计算与调整;5、坐标计算..41.在四等水准测量中;观测程序如何每一站应读取哪些读数观测程序为:1、照准后视尺黑面;精平;分别读取上、中、下三丝读数;并填入表中;2、照准前视尺黑面;精平;分别读取上、中、下三丝读数;并填入表中为;3、照准前视尺红面;精平;读取中丝读数;并填入表中;4、照准后视尺红面;精平;读取中丝读数;填入表中..每一站应读取的读数有:后视尺和前视尺黑面上、中、下三丝读数;后视尺和前视尺黑面中丝读数..42. 比例尺精度的作用是什么地形图比例尺精度的大小;可以使我们知道图上内容的显示程度..地形图所能达到的最大精度取决于人眼的分辨能力和绘图与印刷的能力..43. 地形图上表示地物的符号有哪些地物在地形图中是用地物符号来表示的..地物符号分为:比例符号、非比例符号与半比例符号..44. 等高线有哪些特性1、在同一条等高线上的各点高程相等;2、等高线是闭合的曲线;3、不同高程的等高线一般不能相交;4、等高线与地性线正交;5、两等高线之间的水平距离称为平距;等高线间平距的大小与地面坡度的大小成反比;6、等高线跨越河流时;不能直穿而过;要绕经上游通过..45.平板仪安置的步骤有哪些将对点器尖端对准图板上点;移动三角架使垂球尖对准地面点;利用照准仪的水准管使图板位于水平位置;将照准仪直尺边缘靠近图上已知直线;转动图板使照准仪瞄准地面目标;旋紧水平制动螺旋固定图板..46. 大比例尺数字测图的作业过程主要有哪些利用电子全站仪或其它测量仪器进行野外数字化测图;利用手扶数字化仪或扫描数字化仪对传统方法测绘的原图的数字化;以及借助解析测图仪或立体坐标量测仪对航空摄影、遥感像片进行数字化测图等技术..利用上述技术将采集到的地形数据传输到计算机;并由功能齐全的成图软件进行数据处理、成图显示;再经过编辑、修改;生成符合国标的地形图..最后将地形数据和地形图分类建立数据库;并用数控绘图仪或打印机完成地形图和相关数据的输出..47. 地形图主要包括哪些要素1、地形图比例尺;2、地形图图名、图号、图廓及接合图表;3、地物符号4、地貌符号..48. 三角高程测量的原理三角高程测量是根据已知点高程及两点间的竖直角和距离;通过应用三角公式计算两点间的高差;求出未知点的高程..49.一个测站上的测绘工作步骤有哪些一个测绘工作步骤有:安置仪器、定向、立尺、观测、记录与计算、绘点..50. 简述地形图的主要用途地形图的主要用途有:地质勘探、矿山开采、城市用地分析、城市规划、工程建设等..51.测设的基本工作有哪些测设的三项基本工作包括已知水平距离的测设、已知水平角测设、已知高程测设..52. 施工测量的主要内容有哪些其基本任务是什么施工测量的主要内容有:建立施工控制网;依照设计图纸要求进行建筑物放样;通过测量检查建筑物平面位置和高程是否符合设计要求;变形观测等..施工测量的基本任务是:按照设计要求;把图纸上设计的建筑物和构筑物的平面和高程位置在实地标定出来..53. 建筑场地平面控制网形式有哪几种它们各适用于哪些场合常用的平面控制网有建筑方格网和建筑基线建筑方格网适用场合:地形较平坦的大、中型建筑场区;主要建筑物、道路和管线常按相互平行或垂直关系布置..建筑基线适用场合:建筑场地较小;平面布置相对简单;地势较平坦而狭长的建筑场地..54.建筑方格网、建筑基线如何设计如何测设建筑基线的布设形式主要有三点“一”字形、三点“L”形;四点“T”字形及五点“十”字形..其测设方法有:根据建筑红线放样;根据测量控制点放样..建筑方格网主要是根据设计总平面图中建筑物、构筑物、道路及各种管线的分布情况、施工组织设计并结合场地的地形情况进行布设的..其测设方法是:先测设建筑方格网主轴线;再测设建筑方格网点;最后进行建筑方格网点的检核和调整55. 民用建筑测量的工作内容有哪些民用建筑测量包括:建筑物的定位和放线、基础工程施工测量、墙体工程施工测量以及高层建筑施工测量等..56.民用建筑的施工测量;测设前的准备工作有哪些民用建筑测设前的准备工作有:1、熟悉设计图纸;2、现场踏勘;3、确定测设方案;4、准备测设数据57. 工业建筑测量的工作内容有哪些1、厂房矩形控制网测设;2、厂房柱列轴线放线;3、杯形基础施工测量;4、厂房预制构件与设备的安装测量..。
(完整word版)工程测量部分简答题

1.测量的基准面有哪些?各有什么用途?答:(1)水准面,其作用是相对高程的起算面;(2)水平面,其作用是小区域内测量角度和水平距离的基准面;(3)大地水准面,其作用是绝对高程的起算面;(4)铅垂线,其作用是标志重力的方向线,是测量工作的基准线。
.2何谓视差? 如何检查和消除视差?答:眼睛在目镜处上下左右作少量的移动,发现十字丝和目标有对应的运动,这种现象称为视差。
检查存在视差的方法:人眼位于中间位置时,十字丝交点与目标的象点重合,当眼睛略为向上,十字丝交点又与目标的另一个象点是否重合,当眼睛略为向下时,十字丝交点又与目标的第三个象点是否重合。
如果彼此重合则说明存在视差现象。
消除视差的方法是仔细地进行目镜调焦和物镜调焦,直至眼睛上下移动时读数不变为止。
3.何谓水准点? 何谓转点? 在水准测量中转点作用是什么?答:水准测量的主要目的是测出一系列点的高程。
通常称这些点为水准点(benchmark),简记为BM。
我国水准点的高程是从青岛水准原点起算的。
答:当待测高程点距已知水准点较远或坡度较大时,不可能安置一次仪器测定两点间的高差,这时,必须在两点间加设若干个立尺点作为传递高程的过渡点,称为转点(TP)。
通过转点可以按水准导线将水准测量完成测定,既而求得待定点高程。
DS水准仪有哪些轴线?它们之间应满足什么条件?答:水准仪有四条主要轴线,即望远镜的视准轴CC,水准管轴LL,圆水准轴L′L′,仪器的竖轴VV。
各轴线应满足的几何条件是:(1)水准管轴LL//视准轴CC。
即LL//CC。
当此条件满足时,水准管气泡居中,水准管轴水平,视准轴处于水平位置。
(2)圆水准轴L′L′//竖轴VV。
当此条件满足时,圆水准气泡居中,仪器的竖轴处于垂直位置,这样仪器转动到任何位置,圆水准气泡都应居中。
(3)十字丝垂直于竖轴,.即十字丝横丝要水平。
这样,在水准尺上进行读数时,可以用丝的任何部位读数5[题1-5] 测量中所使用的高斯平面坐标系与数学上使用的笛卡尔坐标系有何区别?答:x 与y 轴的位置互换,第Ⅰ象限位置相同,Ⅰ→Ⅱ→Ⅲ→Ⅳ象限顺指针编号,这样可以使在数学上使用的三角函数在高斯平面直角坐标系中照常使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程测量简答题1、简述工程建设三个阶段中工程测量的任务?(6 分)①在工程建设的勘察设计阶段,测量工作主要是提供各种比例尺的地形图,还要为工程地质勘探、水文地质勘探以及水文测验等进行测量。
(2 分)②在工程建设的施工建造阶段,主要的测量工作是施工放样和设备安装测量,即把图纸上设计好的各种建筑物按其设计的三维坐标测设到实地上去,并把设备安装到设计的位置上去。
为此,要根据工地的地形、工程的性质以及施工的组织与计划等建立不同形式的施工控制网,作为施工放样与设备安装的基础,然后再按照施工的需要进行点位放样。
(2 分)③在工程建设的运营管理阶段,为了监视建筑物的安全和稳定的情况,验证设计是否合理、正确,需要定期对位移、沉陷、倾斜以及摆动等进行观测。
(2 分)2、简述工程控制网优化设计的含义?(6 分)1)所谓工程控制网的优化设计,广义地说是要在一定的人力、物力、财力的情况下设计出精度高、可靠性强、灵敏度最高(对监测网而言)、经费最省的控制网布设方案。
(2 分)2)具体说来,就是要根据实际的工程背景设计出最佳的网形,根据对控制网实际的质量要求设计出最佳的观测方案。
(2 分)3)通过工程控制网的最优化设计,指导测量技术人员选择适当的测绘仪器,制定合理的工作方案,避免进行一些无意义的观测从而大量节省野外工作时间,提高工效,同时还能使方案最大限度地排除粗差的影响。
(2 分)3、简述工程测量信息系统中,数据采集的一般方法?(6 分)1)采用测量专用仪器(经纬仪、水准仪或全站仪)现场观测,由电子手簿或手工记录,经过信息的初步处理、加工,进入工程测量信息数据库;2)对已有的数据,通过数字化仪,通过自动或手动扫描进入计算机专题数据库;3)通过数字摄影测量获取数字化的地面景物影象数据,然后通过计算机应用软件进行处理,从而得到景物的形状、大小、空间位置等有关数据。
4、零类优化设计的实质是什么?工程控制网零类优化设计可分为哪几种情况?(8零类优化设计也称零阶段设计,其实质是在控制网形与观测条件一定的条件下,确定网点坐标X 与其协因数Qx,达到目标函数的最佳值。
一般说来零阶段设计就是一个平差问题。
(4 分)情况:(1)工程位置本身与国家或地方坐标系有关.例如用于城镇口常测量的工程控制网、测图控制网、地籍测量控制网等;(1 分)(2)对部分网点有特殊要求的工程专用控制网;(1 分)(3)对网点没有特殊要求,各网点具有同样重要性的局部工程控制网;(1 分)(4)变形监测控制网。
(1 分)5、什么叫控制网的优化设计?它分为哪几类?各类要解决的主要问题是什么?(101)所谓工程控制网的优化设计,广义地说是要在一定的人力、物力、财力的情况下设计出精度高、可靠性强、灵敏度最高(对监测网而言)、经费最省的控制网布设方案。
(2 分)2)具体说来,就是要根据实际的工程背景设计出最佳的网形,根据对控制网实际的质量要求设计出最佳的观测方案。
(1 分)通过工程控制网的最优化设计,指导测量技术人员选择适当的测绘仪器,制定合理的工作方案,避免进行一些无意义的观测从而大量节省野外工作时间,提高工效,同时还能使方案最大限度地排除粗差的影响。
(1 分)控制网的优化设计分为零类优化设计、Ⅰ类优化设计、Ⅱ类优化设计和Ⅲ类优化设计等四类。
(2 分)零类优化设计也称零阶段设计,主要解决控制网的基准问题,其实质是在控制网形与观测条件一定的条件下,确定网点坐标X 与其协因数Qx,达到目标函数的最佳值。
一般说来零阶段设计就是一个平差问题。
(1 分)Ⅰ类优化设计问题实际上是设计最佳网点位置的问题,即在观测值权阵一定的条件下,确定与网形有关的设计矩阵,即主要解决控制网的网形的问题。
(1 分)Ⅱ类优化设计问题是指在网形一定的基础上,进行观测工作量的最佳匹配,或最适当的权的分配,以确定网中各观测值应达到的精度,使仪器得到最佳的利用,各种观测手段得到合理的组合,即主要解决观测值的权的问题。
(1 分)Ⅲ类优化设计就是按最优化的原则对一个现的工程控制网通过增测新点和新的观测元素以期改善现有加密网,也就是现有控制网改造的优化设计。
Ⅲ类优化设计实际上是一个Ⅰ类和Ⅱ类设计的综合问题,也是—个网的动态设计问题。
(1 分)6、对于控制网的Ⅱ类优化设计,其基本思路为何?(8 分)控制网的Ⅱ类优化设计的基本思路是:1)根据设计目的,提出设计准则;2)根据设计网形,列出误差方程(设计矩阵);3)根据法方程,解算观测值的理论权值;4)根据理论权值和仪器设备标称精度、控制网类型确定观测方案5)根据观测方案重新计算观测值的实际权值;6)根据观测值的实际权值重新计算实际设计矩阵;7)判断设计方案是否符合要求。
若符合,则设计任务完成,否则调整观测方案,重复5~7 步。
7、何谓机助优化设计?对于一个机助优化设计系统应包括哪几部分?(6 分)所谓机助模拟优化设计,就是将计算机的计算能力与设计者的判断能力和实际经验结合起来,利用计算机的屏幕显示功能,通过人机对话,对所设计的方案做不断的修改,直到设计者满意为止的一种设计方法。
它一般不是严格最优方案,但这种设计方法的数学模型不需建立.因而可用于任何类型的优化设计问题。
同时,它的最后结果一定是满足要求的、切实可行的近似最优方案。
(4 分)从机助模拟法优化设计的过程来看,一个机助设计系统大体上可以分为六个部分,即初始方案、数学模型、终端显示、人机对话、调整方案和文件编辑。
8、与测图控制网相比,施工控制网有哪些特点?(7 分)1)控制面积比较小,控制点密度大,精度要求高;2)控制网使用比较频繁;3)作业过程受施工干扰大,要求作业速度快,控制点密度大;4)通常采用独立(施工)坐标系;5)需要根据工程需要来选择投影面;6)局部相对精度要求比较高;7)通常采用独立的高程系统。
9、建立工程控制网包括哪几个步骤?(8 分)建立工程控制网包括以下9 个主要步骤:1)根据工程要求确定控制网的精度(等级);2)实地选点(测区踏勘);3)根据仪器设备确定初步的观测方案;4)优化设计;5)埋石造标,做点之记;6)根据控制网的形状制订观测纲要;7)外业观测与质量检核,及时发现粗差和错误,确定重测和补测方案;8)平差计算与质量评价;9)提供成果及技术总结报告。
10、确定施工控制网精度的基本过程是什么?[6 分]确定施工控制网精度的基本过程是:1)根据建筑限差确定放样精度[1 分]建筑物放样时的精度要求,是根据建筑物竣工时对于设计的容许偏差(建筑限差)来确定的。
建筑物竣工时的实际误差由施工误差(包括构件制造误差、施工安装误差等)和测量放样误差引起的,测量误差只是其中的一部分。
[2 分]2)根据放样精度确定控制网的必要精度[1 分]在确定了建筑物测量放样的精度要求后,就可以利用它们作为起算数据,来推算施工控制网的必要精度。
此时,要根据控制网的布设情况和放样工作的条件来考虑控制网误差与细部放样误差之间的比例关系,以便合理地确定施工控制网的精度。
[211、对于大型桥梁施工控制网,试回答下列问题:(16 分)1)对控制点点位有何要求?2)控制网的基本形状有哪几种?3)坐标系统和投影面是如何选择的?4)当要求桥墩中心在桥轴线方向上的位置中误差不大于2cm 时,对于河宽为800m的施工控制网,其最弱边的精度应不低于多少?1)对控制点点位的要求:[2.5 分]①避免放在工地附近或堆放材料的地方;②避免放在淹没区或土壤松软的地方;③图形结构简单并具有足够的强度;④一般应在桥轴线上布设两个控制点;⑤控制网的边长一般为河流宽度的0.5~1.5 倍。
2)控制网的基本形状有以下几种:[2.5 分]①双大地四边形;②单大地四边形;③双三角形;④大地四边形与三角形的结合图形;⑤导线网。
3)坐标系统应采用独立坐标系统,投影面为桥墩顶平面。
独立坐标系统定义为:[2 分]以桥轴线为纵坐标轴(x 轴),以与桥轴线垂直的方向为横坐标轴(y 轴),坐标原点可以采用位于河流一岸的桥轴线上的一个控制点上,也可以采用位于桥轴线上的其他点。
[3 分]4)[6 分]要使控制网边长误差m 对桥墩定位精度M 不发生显著影响,要求m≤0.4M=±0.4×2cm=±8mm [2 分]考虑到边长误差对桥墩定位的最大影响等于边长误差,因此在桥墩定位中,控制网边长误差m 在数值上应力求小于±8mm。
[2 分]对于河宽为800m 的施工控制网,其最弱边的精度应不低于8mm/800m=1/100000。
[2 分]12对于水利枢纽施工控制网,试回答下列问题:(1)水利枢纽控制网的布设有何特点?2)水利枢纽施工控制网布设分为哪几个步骤?3)坝轴线是如何测设的?4)施工坐标系统是如何建立的?5)当要求放样的点位中误差不大于2cm 时,则定线网的点位误差不应超过多少?对于平均边长为1000m 的基本控制网,其最弱边的精度应不低于多少?1)水利枢纽控制网的布设有何特点①在施工前建立整体的施工控制网;②施工控制网一般为三角网;③点位分布以大坝的下游为主,兼顾上游;④按基本网和放样网(定线网)两级布设;⑤坝轴线为施工控制网的一条边;⑥标石是具有强制对中装置的观测墩;⑦要特别注意仪器纵轴的垂直性;⑧起始边长要投影到放样精度要求最高的平面上。
2)水利枢纽施工控制网布设分为以下几个步骤①建立基本控制网;②坝轴线的测设;③建立施工坐标系;④延伸坝轴线;⑤布设定线网。
3)坝轴线的测设方法:根据坝轴线的设计坐标和基准网控制点坐标,采用放样的方法测设出来的。
4)施工坐标系统的建立根据坝轴线上两点(至少两点)的设计施工坐标,及国家坐标系(基准网所在坐标系统)下的坐标,求得施工坐标系和国家坐标系之间的转换参数;然后根据转换参数,将基本网点在国家坐标系下的坐标转换为施工坐标系下坐标。
此时,即建立了施工坐标系。
确定控制网的精度①对于定线网考虑到控制点误差m1 对放样点位不发生显著影响的原则,当要求放样的点位中误差不大于M=2cm 时,则控制点误差对放样点位的影响为m1≤0.4M=±0.4×2cm=±8mm设放样采用前方交会法,控制点误差对放样点位的影响可由交会基线(即两控制点间距离)之长度误差来体现。
设交会基线长度误差为mS,可以证明若定线网中放样控制点的边长相对误差mS<0.4M,则可保证m1<0.4M,亦即控制点误差对放样点位不会产生显著的影响。
在布设定线网时,通常采用在基本网内插点或插网的方法。
因此,在最不利的情况下,mS 可以看作是无直接联系的两相邻点之间的边长误差。
此时,可以认为两点间的边长误差mS 与两点的点位误差M1、M2 之间有关系式222221MMms+±=(1)若设M1=M2=M0,则得M0=Ms<0.4M=±8mm。
