岩棉外墙保温技术交底记录
保温岩棉施工技术交底
保温岩棉施工技术交底本工程为工程，位于，总建筑面积为X平方米，建筑高度为X米，其中层为商业用房，层至层为办公用房。
本工程外墙采用保温岩棉板进行保温隔热处理。
《建筑节能工程施工质量验收规范》（GB-2007）；《保温节能工程施工质量验收规范》（GB-2007）；《建筑内部装修设计防火规范》（GB-95）；《建筑装饰工程施工及验收规范》（GB-2001）；（1）熟悉施工图纸及相关规范、标准及施工工艺；（3）根据工程实际情况，编制详细的施工方案。
（1）根据设计要求和有关规范、标准选择符合要求的保温岩棉板材料；（2）根据施工方案要求，组织材料进场，并进行验收、分类、存放。
（1）组织专业施工人员进场，并进行安全、技术交底；（2）根据工程实际情况，合理安排施工力量，确保施工进度和质量。
（1）根据施工方案要求，准备必要的施工机具和检测设备；（2）对进场的机具进行检查和维修，确保其正常运转。
（1）基层处理：清理基层表面，对凸起部位进行铲平，对裂缝部位进行修补；（2）弹线定位：根据设计要求，在基层上弹出定位线，确定保温岩棉板的位置；（3）粘贴保温岩棉板：按照定位线进行粘贴，确保粘贴牢固、平整；（4）固定锚栓：在保温岩棉板的四角和中间部位安装锚栓，确保保温岩棉板固定牢固；（5）抹面处理：在保温岩棉板表面抹一层抹面砂浆，并压入网格布增强抗裂性；（6）验收交付：对完工的保温岩棉板系统进行检查验收，合格后交付使用。
施工前应熟悉图纸，了解有关施工规范和设计要求，特别要了解外墙保温的施工要求和质量标准。
根据施工现场实际情况，制定施工方案和施工计划，包括材料采购、人员配备、施工机械和工具的准备等。
对施工现场进行清理，确保施工前外墙表面的清洁和干燥。
与建设单位和监理单位进行技术交底，明确各自的职责和义务。
弹线定位：根据施工图纸，在建筑外墙面上弹线定位，确定岩棉板粘贴的位置和尺寸。
粘贴岩棉板：将岩棉板按照弹线的位置和尺寸粘贴在外墙面上，使用专门的粘结剂进行固定。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底一、施工准备在开始施工之前，需要进行以下准备工作：1. 确定施工现场：根据施工图纸和设计要求，确定施工现场，并清理好现场。
2. 材料准备：准备好需要使用的岩棉板材、胶粘剂、固定件等施工材料，并进行质量检查。
3. 设备准备：准备好电动切割机、电钻、固定枪等施工所需设备，并检查设备的工作状态。
二、施工步骤1. 基层处理：确保外墙基层平整、牢固、无起砂等问题，如果有问题需要进行修补。
2. 安装固定件：根据设计要求，在基层上预先安装合适的固定件，并确保固定件的水平度。
3. 岩棉板材切割：根据施工图纸的尺寸要求，使用电动切割机将岩棉板材按需求进行切割。
4. 岩棉板材固定：将切割好的岩棉板材按照预先安装的固定件位置进行固定，采用固定枪进行固定。
5. 接缝处理：在岩棉板材的接缝处，使用岩棉胶进行密封处理，确保接缝处不会出现漏风、漏水等问题。
6. 罩面处理：对已固定好的岩棉板材表面进行罩面处理，使用专用的聚合物水泥砂浆进行涂抹，增加外墙保温系统的耐久性。
7. 后续处理：在罩面处理完成后，对整个施工区域进行清理，确保现场整洁。
三、施工注意事项在进行外墙岩棉保温施工时，需要注意以下事项：1. 安全第一：在施工过程中，要严格遵守安全操作规程，佩戴好安全防护装备，并保持工作现场的整洁和无障碍。
2. 材料质量：选用质量可靠的岩棉板材和固定件，确保施工质量和外墙保温的效果。
3. 尺寸精确：按照施工图纸和设计要求，进行准确的尺寸测量和岩棉板材的切割，确保施工质量。
4. 接缝处理：接缝处的处理要严密，使用专用的岩棉胶进行密封，确保接缝处不会出现问题。
5. 罩面涂抹：在进行罩面处理时，要注意涂抹的均匀性和整体的美观性。
6. 施工速度：在岩棉板材固定后的接缝处理和罩面涂抹要及时进行，避免材料因长时间的暴露而受到损失。
通过以上施工步骤和注意事项，可以确保外墙岩棉保温施工的质量和效果。
在施工过程中，需严格按照相关规范和标准进行操作，并及时进行施工质量的检查和控制，以保障外墙保温系统的长期使用效果。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底外墙岩棉保温施工技术交底一、工程概况本工程为外墙岩棉保温系统工程，位于市中心繁华地段，建筑面积为5000平方米，建筑高度为100米。
该工程包括外墙保温层、防水层、装饰面层等多个部分，其中外墙保温层采用岩棉保温材料。
本工程的建设周期为6个月，投资总额为300万元。
二、施工流程外墙岩棉保温施工流程如下：1、清理外墙表面，去除油污、灰尘等杂质，保证墙面干燥、平整。
2、安装固定件，固定件应设置在墙面的角落和边缘处，固定件的间距应控制在600mm左右。
3、铺设岩棉保温材料，岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实。
4、安装防水层，防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
5、安装装饰面层，装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。
三、技术要点外墙岩棉保温施工技术要点如下：1、岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实，不得有间隙。
2、固定件应选择合适的规格和间距，固定件的间距应控制在600mm 左右。
3、防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
4、装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。
四、安全要求外墙岩棉保温施工安全要求如下：1、施工人员应佩戴安全帽、安全带等防护用品，确保人身安全。
2、施工现场应设置安全警示标志，防止无关人员进入施工现场。
3、高空作业时应搭设脚手架或使用吊篮等设备，确保作业安全。
4、电气设备应安装漏电保护装置，防止漏电事故发生。
五、质量要求外墙岩棉保温施工质量要求如下：1、岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实，不得有间隙。
2、固定件应选择合适的规格和间距，固定件的间距应控制在600mm 左右。
3、防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
4、装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。

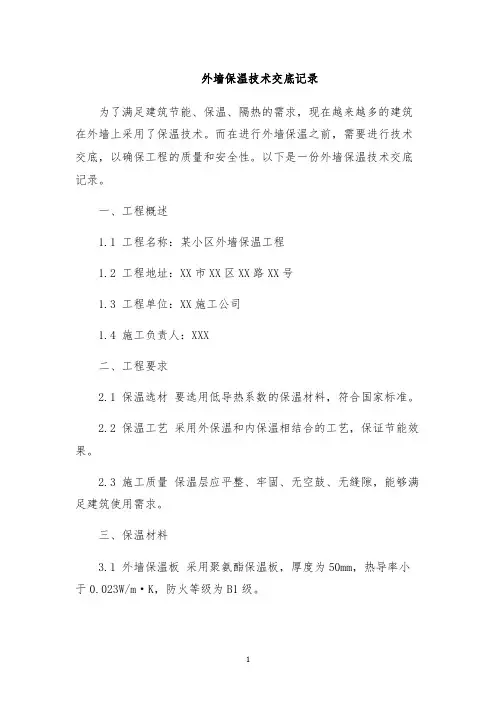

外墙保温技术交底记录
外墙保温技术交底记录为了满足建筑节能、保温、隔热的需求，现在越来越多的建筑在外墙上采用了保温技术。
而在进行外墙保温之前，需要进行技术交底，以确保工程的质量和安全性。
以下是一份外墙保温技术交底记录。
一、工程概述1.1 工程名称：某小区外墙保温工程1.2 工程地址：XX市XX区XX路XX号1.3 工程单位：XX施工公司1.4 施工负责人：XXX二、工程要求2.1 保温选材要选用低导热系数的保温材料，符合国家标准。
2.2 保温工艺采用外保温和内保温相结合的工艺，保证节能效果。
2.3 施工质量保温层应平整、牢固、无空鼓、无缝隙，能够满足建筑使用需求。
三、保温材料3.1 外墙保温板采用聚氨酯保温板，厚度为50mm，热导率小于0.023W/m·K，防火等级为B1级。
3.2 粘结剂使用专业保温胶水，能够确保保温板能够牢固地附着在墙面上。
3.3 玻璃纤维网使用高强度的玻璃纤维网，保证保温层的抗拉性能。
四、保温工艺4.1 基层处理外墙表面要打磨平整、清洁干净，在基层表面划定垂直和水平参考线，确保保温层的垂直和水平度。
4.2 粘结保温板选用专业保温胶水将聚氨酯保温板粘贴到基层表面上，粘结时需保证胶水涂布均匀、厚度一致。
4.3 定型保温板在保温板粘贴到基层表面上后，使用钉子或膨胀螺栓将保温板定位固定。
4.4 玻璃纤维网强度为不低于1.6kN/m的玻璃纤维网材料，在聚氨酯保温板上涂抹专业保温胶水，将玻璃纤维网铺贴到保温板上。
4.5 打底砂浆在玻璃纤维网覆盖完毕后，使用打底砂浆进行整体涂抹，厚度要控制在2-3mm，确保保温板和玻璃纤维网能够牢固地固定在基层上。
4.6 防水处理在保温层施工完成后，应对保温层进行防水处理，防止因雨水渗入导致保温层的老化和损坏。
五、质量检验5.1 基层处理后，使用水平尺进行检测，水平度应符合设计要求。
5.2 保温板粘结后，使用手摸板面确定保温板有无空鼓、松动情况。
5.3 玻璃纤维网和打底砂浆施工后，使用钢尺检测水平和垂直度，控制误差在±2mm以内。
外墙岩棉保温施工技术交底记录大全
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写”分项工程名称”栏，其他技术交底可不填写。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写”分项工程名称”栏，其他技术交底可不填写。
技术交底记录编号表 C2-1工程名称 金光花苑n 期棚户区改造项目交底日期 年 月日施工单位 河南省惠浦建设发展有限公司分项工程名称外墙岩棉保温交底提要外墙岩棉板保温施工技术交底相关内容交底内容:--涂辭饰面Sftsj 水K 于r_抹页胶寒压入第二层时获阿布 —错栓當固岩牌板 抹更談桨圧入第一层对减网布 -T1L5O10S#板 & （板两来而及剧页涂剧专用界而剂） -胶粘剂 10-基层堵体谿艸罪 二=丰三二I ■/ f 加\: -~# b $ I2.1基层墙体应坚实、平整，突出物应剔除铲平，垂直度和平整度在允许偏差之内，并 保证无空鼓、脱层和裂缝等缺陷，凸出过大的部分又非结构性部位尽量剔除平整。
2.2根据楼层的高低及墙体部位的不同合理布置，根据建筑设计及外墙外保温的技术要 求，在墙面弹出外门窗的水平、垂直控制线及伸缩缝、装饰缝线等。
在建筑的大角（阴 角和阳角）及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉保温 板的垂直度和水平度。
布局放线后，底层安装专用的角钢托架，以上部位每三层设一层1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写”分项工程名称”栏，其他技术交底可不填写。
/F //JrJr/ / /审核人交底人接受父底人U J UL XA1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写”分项工程名称”栏，其他技术交底可不填写。
平面排版示意(1) 岩棉板粘贴在墙上后，严禁拍打岩棉板表面， 24小时后进行下步施工工序。
外墙岩棉保温技术交底
外墙岩棉保温技术交底一、工程概况本工程为_____建筑，位于_____，总建筑面积为_____平方米。
外墙保温采用岩棉保温系统，以提高建筑物的保温性能，降低能源消耗，提高居住舒适度。
二、施工准备1、材料准备岩棉板：规格为_____，容重不小于_____kg/m³，导热系数不大于_____W/（m·K)，燃烧性能为_____级。
胶粘剂：采用专用胶粘剂，与岩棉板和基层墙体具有良好的粘结性能。
抹面胶浆：采用抗裂抹面胶浆，具有良好的柔韧性和抗裂性能。
耐碱玻纤网格布：单位面积质量不小于_____g/m²，断裂强力经向不小于_____N/50mm，纬向不小于_____N/50mm。
锚固件：采用塑料膨胀锚栓，有效锚固深度不小于_____mm，单个锚栓抗拉承载力不小于_____kN。
2、工具准备电动搅拌器、抹子、靠尺、阴阳角抿子、砂纸、壁纸刀、冲击钻等。
3、作业条件基层墙体应平整、坚实、干燥，无油污、脱模剂等妨碍粘结的附着物。
外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和施工规范的规定。
伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并预留出保温层的厚度。
三、施工工艺流程1、基层处理清理基层墙体表面的浮灰、油污、脱模剂等杂物，对凸起、空鼓和疏松部位进行剔除和找平。
基层墙体的平整度偏差不应大于 4mm，当偏差超过 4mm 时，应采用 1:3 水泥砂浆进行找平。
2、弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。
在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。
3、配制胶粘剂将胶粘剂按照产品说明书的要求进行配制，用电动搅拌器搅拌均匀，静置 5min 后再次搅拌均匀即可使用。
胶粘剂应随用随配，配制好的胶粘剂应在 2h 内用完。
4、粘贴岩棉板采用条粘法或点框法在岩棉板背面涂抹胶粘剂，涂抹面积不应小于岩棉板面积的 50%。
岩棉板外墙外保温技术交底
岩棉板外墙外保温技术交底技术交底记录工程名称施工单位分项工程名称XXXXXX外墙外保温交底日期交底级别交底内容：本工程保温设计采用岩棉保温，厚度30mm，固定方式采用8×100锚固螺栓固定，具体内容如下：1.岩棉材料进场后必须有出厂合格证、检验报告单，进场后进行复试合格进行安装施工。
2.龙骨施工完毕后，在龙骨夹层中铺贴防火岩棉保温层，岩棉外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成，作好外保温墙体的主要技术关键是：保温层与结构层连接方式。
3.保温层与结构层连接方式：保温层与结构层的连接方式采用8×100膨胀螺栓方案固定，每平方岩棉板8-10个锚固螺栓，岩棉板厚度50 mm，为保证锚固螺栓锚入结构层大于25，在钻头上做好标记，保证岩棉板厚度不出现负差，施工方法方便，耐火、安全可靠，而且也有较好的耐久性。
4.岩棉板的安装1）岩棉板的排板要求：自下而上沿水平方向横向交错铺贴。
从墙体拐角处开始垂直交错连接固定板材，包管拐角处顺直且垂直。
阴、阳角处岩棉板交错互锁。
门窗洞口四角处岩棉板不得拼接，应接纳整块岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。
2）岩棉板使用前先设计好铺设方式。
计算尺寸剪裁下料，剪裁边缘直线误差应小于5mm，拼缝不大于2mm3）岩棉板铺设自上而下相互联接，岩棉板应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。
5.岩棉板面锚固及表面处理锚固：在安装岩棉板锚固件的安装入布局墙深度不小于50mm。
选8×120mm的锚固螺栓进行锚固，接纳电锤在外墙钻孔，孔径为10mm；孔深为120mm（含保温板厚度），使岩棉板与外墙面精密结适用塑料膨胀螺栓安装并坚固。
锚固点紧固后应低于岩棉板表面1-2mm。
锚固点的布置方式：在岩棉板四角及水平缝中间均设置锚固点。
锚栓件的安装纵向间距300mm，横向间距400mm，梅花形布置，基层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。
岩棉保温层施工安全技术交底
岩棉保温层施工安全技术交底安全技术交底记录工程名称：XXX二标段交底项目：外墙岩棉保温工程编号：JSJDxxxxxxxx交底日期：2020年8月1日交底内容：为确保工程质量，施工前需准备好以下机具：电动搅拌器、塑料搅拌桶、抹平抹刀、带齿平抹子、冲击钻、锤子、钢角尺、拖线板、水平靠尺、切割刀具、安全带等。
所用材料必须符合《建筑节能工程施工质量验收规范》GB-2014和国家其他现行标准的规定。
所有材料进场时必须具有出厂合格证和性能检测报告，并经过复试合格后方可使用。
保温材料选用60mm岩棉板，宿舍阳台里墙梁柱做岩棉保温同外墙做法。
本项目外墙砌体采用自保温加气混凝土砌块墙，自保温加气块墙体处不需要做岩棉保温，其他外围护结构需要做岩棉保温（含外围框架梁、框架柱接触室外空气的外立面）。
岩棉板厚度允许偏差为±3mm，对角线允许偏差为3mm，平整度允许偏差为±2mm。
材料进场时按照批量进行现场见证取样，送具备相应资质的试验单位复试合格后方可使用。
岩棉板的技术性能应满足导热系数为0.04W/㎡.K，容重为150KG/m³的要求。
进场的耐碱玻璃纤维网格布必须包装完好，表面不得有折痕、断丝等现象，并且尺寸均匀。
所选用的耐碱玻璃纤维网格布中的玻璃纤维必须符合《模塑聚苯板薄抹灰外墙保温系统材料》GB/T-2013的要求，其中对耐碱性要求其经100℃Ca（OH2）饱和溶液浸泡4h后单丝断裂保留率不得小于75%。
专用粘结剂所选用的胶粘剂必须为专用胶粘剂，进场时必须具有合格证和性能检验报告。
施工用水性能指标必须符合相应标准的要求。
粘结砂浆采用人工搅拌，专用的内，搅拌均匀。
必须随拌制随用，不得浪费。
粘结砂浆必须符合在干燥状态下对基层墙体的粘结强度平均值不小于0.3MPa，且粘结面不得出现任何脱胶现象的要求。
2、经过48小时浸水后，对基层墙体的粘结强度平均值不得低于0.1MPa，干燥7天后不得低于0.3MPa，并且粘结面不得出现任何脱胶现象。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底施工准备为了进行保温施工，需要准备以下主要工具：电动搅拌机、电钻、两米靠尺、吊线、美工刀或楔形锯、直尺、美工笔、橡皮锤、铁抹子、阳角抹子、阴角抹子、壁纸刀、方尺等。
在施工前，需要与相关部门确认外墙验收，并检查外墙面基层的垂直度和平整度是否符合国家施工及验收规范要求。
如果基层面不符合要求，必须采取有效措施进行处理，例如清理干净、剔除干净等。
同时，混凝土梁/墙面的钢筋头和凸起物也需要清除，墙表面凸起物大于或等于10mm时应剔除。
另外，主体结构的变形缝也需要提前做好处理。
施工工艺流程保温施工的工艺流程包括基础处理、安装岩棉板、胀栓固定钢丝网、抹15厚憎水玻化微珠保温砂浆找平以及抹抗裂砂浆压入网格布等步骤。
操作工艺在进行保温施工时，需要先吊垂直、套方、弹控制线，然后做灰饼。
根据垂直控制通线做垂直方向灰饼，同时弹出厚度控制线，做厚度灰饼，间隔小于2m，两灰饼之间拉通线，补充灰饼，使灰饼之间的距离（横、竖、斜向）小于2m。
粘贴岩棉板时采用点框法，在岩棉板面四周涂抹一圈粘结剂宽50㎜，侧面留50㎜宽排气口，间距200-250㎜，直径100㎜。
施工步骤包括：将岩棉板轻柔、均匀挤压贴在墙面上，检验垂直平整，清除挤出的粘结砂浆，水平粘贴，保证连续结合，上下两排岩棉板应竖向错缝板长1/2.在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。
根据要求在锚栓安装部位钻孔，并用U型卡子将大圆盘固定镀锌钢丝网在钻孔位置。
施工完成后，进行找平层保温浆料施工，待贴砌岩棉板的钢丝网锚固后即可进行保温浆料的施工。
在保温浆料和抗裂砂浆配制时，需要专人专职进行搅拌，以保证搅拌时间和加水量的准确。
在施工现场搅拌质量可以通过观察其可操作性、抗滑坠性、膏料状态以及其测量湿表观密度等方法判断。
在进行建筑施工过程中，需要进行多种不同的检查。
其中包括使用2米靠尺和塞尺来检查平整度，使用2米托线板来检查墙体的垂直度，使用20厘米方尺和塞尺来检查墙面的平整度，以及使用探针和钢尺来检查材料的质量。
外墙岩棉板保温技术交底
一施工准备：1.材料要求：1.1、105mm及80mm厚金属岩棉板及配套锚固钉2、主要机具：塔吊、卷尺、锤子、电锯、电刨、水平尺等。
3、作业条件：3.1、外墙柱钢筋绑扎完毕，放置外墙保温。
3.2、梁钢筋绑扎完毕，放置梁部位保温。
二施工工艺：1、金属岩棉板施工： 1.1、工艺流程：金属岩棉板进场→外墙体柱钢筋绑扎完→安装金属岩棉板→安装锚固钉→安装模板→绑扎梁钢筋→安装梁部金属岩棉板→安装飘窗板下部岩棉板→板钢筋绑扎1.2、操作工艺：1.2.1、施工准备：1.2.1.1、岩棉板进场后根据厚度规格尺寸进行摆放。
1.2.1.2、熟悉图纸。
1.2.1.3、外墙钢筋绑扎完毕。
1.2.2、模板安装工艺：1.2.2.1、外墙各阳角、阴角及其他必要处应挂基准线，并在每个楼首层的适当位置弹出水平线，以控制岩棉板的垂直度及水平度。
1.2.2.2、施工时根据建筑物外形和结构特点，进行排版，选择合适的拼接块，应尽量减少拼接，并控制尺寸，避免过大或过小，保证施工高效便捷。
1.2.2.3、安装顺序：先边侧，后中间，先大面后小面。
保证横向、竖向拼缝及阴阳角搭接处平整严密。
1.2.2.4、排版错缝，阴阳角处每层岩棉板应相错互锁，竖缝应逐行错缝，且错缝不小于200mm。
1.2.2.5、安装锚固：安装固定原则：确认排版正确无误后，采用配套专用锚杆通过塑料垫盘锚入钢筋混凝土墙。
三、质量要求：1、岩棉板切割用电锯，严禁手锯和斧子切割。
2、岩棉板拼缝严密，保证平整严密。
3、选择合适的拼接块。
4、排版错缝，阴阳角相错互锁。
5、安装锚固钉按要求施工。
四、成品保护：1、加强成品保护教育，提高施工人员的成品保护意识，贯彻成品保护条例施工中各专业工种紧密配合，合理安排工序，严禁颠倒工序作业。
2、对已经施工完的保温墙体，不得随意开凿孔洞。
不得在金属网岩棉板上放置易燃及溶剂型化学物品，不得在上面加工作业电气焊，应防止重物撞击墙体，如拆除脚手架严禁将窗洞口作为脚手架支点或固定点使用，防止脚手架砸碰损坏。
外墙岩棉保温施工技术交底记录大全
外墙保温施工一、施工准备〔1〕主要施工工具电动搅拌机、电钻、两米靠尺、吊线、美工刀或楔形锯、直尺、美工笔、橡皮锤、铁抹子、阳角抹子；阴角抹子、壁纸刀、方尺等。
二、施工工艺流程：基层清理→测量放线、挂线→安装托架→锚固专用锚固件于基层→洞口粘贴翻包网格布→抹粘结砂浆→粘贴保温板〔板两外表及侧面涂刷界面剂〕→压入翻包网格布→抹面胶浆压入第一层网格布→胀栓固定岩棉板→抹面抗裂胶浆压入第二层网格布→涂料饰面。
如以下图：2.1基层墙体应坚实、平整，突出物应剔除铲平，垂直度和平整度在允许偏差之内，并保证无空鼓、脱层和裂缝等缺陷，凸出过大的局部又非构造性部位尽量剔除平整。
2.2根据楼层的上下及墙体部位的不同合理布置，根据建筑设计及外墙外保温的技术要求，在墙面弹出外门窗的水平、垂直控制线及伸缩缝、装饰缝线等。
在建筑的大角〔阴角和阳角〕及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉保温板的垂直度和水平度。
布局放线后，底层安装专用的角钢托架，以上部位每三层设一层托架。
2.3机械固定件在安装前一定要先做防锈处理前方可安装使用。
固定和安装岩棉板托架，根据施工标准和材料、托架尺寸，用膨胀螺栓将托架固定于基层墙面。
2.4将岩棉板按托架的位置和尺寸从下向上铺设好。
2.5粘贴岩棉板〔点粘法+胀栓锚固〕2.6.1岩棉应在施工现场用专用界面剂在岩棉板两外表及侧面均匀涂刷。
界面剂可以采用喷涂、辊涂、刷涂的方式涂覆。
2.6.2岩棉板的粘贴采用条粘法，在岩棉板面上抹上已经配置好的粘接砂浆并用专用锯齿抹子均匀涂好后立即将岩棉板贴在墙面上，粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完一块板，应及时去除挤出的砂浆。
岩棉板粘贴应分段自下而上沿水平方向横向铺贴，每排板应错缝1/2板长，局部最小错缝尺寸不得小于200 mm。
当遇有突出墙面的建筑配件时，应用整幅岩棉板套割，其切割边缘应顺直、平整，不得用零板拼凑。
平面排版示意图见以下图：〔1〕岩棉板粘贴在墙上后，严禁拍打岩棉板外表，24小时后进展下步施工工序。
外墙保温安全技术交底记录
外墙保温安全技术交底记录一、项目背景和目的为了提高建筑物的保温性能和节能效果，本项目计划对外墙进行保温处理。
为确保保温施工安全可靠，保证工程顺利完成，特进行技术交底。
二、施工准备1.材料准备：(1) 外墙保温材料：按设计要求选用合适的聚苯板、挤塑板、玻纤网格布等保温材料。
(2) 基层处理材料：基层处理剂、牛奶石灰涂料、中性硅酸盐腻子等。
2.施工人员准备：(1) 施工队员：选用具备相关资质和经验的施工队员。
(2) 班组长：负责组织施工队员进行施工，并对施工过程进行监督。
3.施工设备准备：(1) 施工辅助设备：包括梯子、安全带、脚手架等。
(2) 施工工具：包括电钻、刷子、刮刀、搅拌器等。
三、施工安全措施1.人员安全：(1) 所有施工人员必须参加安全教育培训，了解施工现场安全注意事项。
(2) 所有施工人员必须佩戴符合要求的安全防护装备，包括安全帽、防护眼镜、口罩等。
2.设备安全：(1) 检查施工设备的使用状态，确保设备完好无损。
(2) 确保施工设备的接地良好，防止发生漏电事故。
3.施工现场安全：(1) 确保施工区域的出入口畅通，设置明显的警示标识，告知他人注意安全。
(2) 设置固定的工作平台和围挡，并进行合理的布局，以减少高坠风险。
(3) 对施工现场的电线、水管等设施进行检查，确保无破损。
四、施工过程1.基层处理：(1) 先清理墙面的油污、浮尘等杂物，确保基层干净。
(2) 施工前根据基层的情况，使用基层处理剂进行处理，提高基层的附着力。
(3) 施工人员需佩戴防尘口罩，避免吸入有害气体。
2.保温材料安装：(1) 根据设计要求，使用合适的胶粘剂将保温材料牢固地粘贴在墙面上。
(2) 使用刷子清理保温材料表面的灰尘，确保粘结牢固。
(3) 使用刮刀将保温材料的拼缝处进行填平处理，确保整体平整。
3.表面装饰：(1) 基础层干燥后，使用牛奶石灰涂料进行墙面的滚涂。
(2) 平整后，使用中性硅酸盐腻子进行墙面的修整，保证表面效果。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底一、施工流程外墙岩棉保温施工是目前常见的保温施工方式之一。
下面将介绍外墙岩棉保温施工的具体流程。
1. 准备工作在施工前，首先需要进行准备工作。
包括制定施工方案、购买施工材料、准备施工工具等。
2. 清洁墙面清洁墙面是保证施工效果的重要环节。
在施工前，需要将墙面上的灰尘、油污等清除干净。
可以使用清洁剂和水来清洁墙面，确保墙面干净整洁。
3. 打底涂料处理在清洁完墙面后，需要进行打底涂料处理。
打底涂料可以提高墙面的附着力，增强保温层和墙面的粘结力。
涂料的选择应根据实际情况来确定，一般可以选择具有防水和抗碱性能的涂料。
4. 安装保温板在打底涂料干燥后，可以开始安装保温板。
保温板可以选择岩棉板，其具有良好的隔热性能和吸音性能。
安装时需要注意保温板的平整度和垂直度，确保安装质量。
5. 粘贴和加固在保温板安装完成后，需要进行粘贴和加固工作。
在保温板表面涂抹专用的粘结剂，并使用扣子或螺栓将保温板固定在墙面上。
确保保温板与墙面之间无空隙。
6. 防护层处理在保温板固定完成后，需要进行防护层的处理。
防护层可以选择涂料、石材等材料。
涂料应选择优质的防水、防霉、耐候性能好的产品，以增加外墙保温系统的使用年限。
7. 表面处理最后一步是进行外墙表面的处理。
可以选择刷涂、贴瓷砖等方式进行表面装饰，使外墙更加美观。
二、施工注意事项1. 施工安全在进行外墙岩棉保温施工时，需要重视施工安全。
施工过程中应严格遵守安全操作规程，佩戴安全帽、手套等个人防护用具。
2. 保温板安装保温板安装过程中，要确保板与板之间、板与墙之间无空隙，保证保温效果。
安装时需要注意保温板的平整度和垂直度。
3. 防护层施工选择优质的防护材料进行涂抹，确保外墙保温系统的使用年限。
严格按照材料说明书的要求进行施工，确保施工质量。
4. 表面装饰在进行外墙表面的处理时，可以选择不同的装饰方式。
要确保装饰层与保温层之间的粘结力，防止装饰层脱落。
5. 施工环境施工时要保证施工环境的整洁、干燥，避免污染保温材料。
岩棉外保温技术交底 外墙保温岩棉抹灰技术交底
岩棉外保温技术交底外墙保温岩棉抹灰技术交底岩棉外保温技术交底记录工程名称XXXX镇示范小城镇西马村一期农民还迁定向安置经济适用房项目编号xxxx314分项工程名称外保温工程交底日期施工单位天津天一建设集团有限公司交底摘要岩棉外保温及薄抹灰技术交底1编制依据GBT25975-2010建筑外墙外保温用岩棉制品DBT29-217-2019天津市岩棉外墙外保温系统应用技术规程JGJT480-2019岩棉薄抹灰外墙外保温工程技术标准JGJ144-2019外墙外保温工程技术标准JGT483-2015岩棉薄抹灰外墙外保温系统材料12J3-1外墙外保温天津市建筑标准设计图集（2012版）GBT19155-2017高处作业吊篮JBT11699-2013高处作业吊篮安装、拆卸、使用技术规程2施工准备2.1施工环境2.1.1岩棉外墙外保温工程施工期间以及完工后24h内，环境空气温度不应低于5℃。
夏季应避免阳光曝晒。
在5级以上大风天气和雨天不得施工。
2.1.2岩棉板（条）粘贴24h后应及时进行抹面层施工，抹面层施工前，岩棉板（条）严禁受潮、雨淋。
2.1.3雨天不得进行外墙保温施工，如施工过程中遇突然降雨，立即停止施工并采用塑料布对已施工的部位进行覆盖，复工前对上述部位进行检查，如粘结砂浆受到雨水冲刷，则将保温板揭掉重贴。
2.2基层墙体应验收合格。
2.2.1普通混凝土基层墙体应坚实平整、干燥，不得有开裂、空鼓、松动、泛碱、粉化、起皮、爆灰等现象，表面应清洁，无油污、脱模剂等妨碍粘结的附着物，凸起、空鼓和酥松部位应剔除并用1:3水泥砂浆找平。
砌体墙体应进行抹灰处理。
2.2.2基层墙体找平层应与基层粘结牢固，不得有脱层、空鼓、裂缝。
基层墙体或水泥砂浆找平层工程质量的允许偏差和检验方法应符合表2.2.2的要求基层表面尺寸偏差要求表2.2.2项次项目允许偏差（mm）检查方法1表面平整度≤4用2m靠尺和楔形塞尺检查2垂直度每层≤4用2m靠尺检查全高≤H/1000，且不大于20用经纬仪或吊线和钢尺检查3阴阳角垂直度≤4用2m靠尺检查2.2.3外墙上的螺栓孔或其他孔洞用微膨胀砂浆，孔口或洞口表面刷两遍防水涂料，尺寸不小于100mm。
外墙保温技术交底记录。
5、待岩棉板粘贴完24小时后，即可安装固定件，采用塑料膨胀锚螺栓,锚固深度不小于55mm，每平方不少于7个,呈梅花型布置，膨胀螺栓一定要拧紧；
6、门窗洞口、阳角边缘应加固处理；
项目技术负责人
施工员
班组长
一般抹灰技术交底记录
2011年4月28日第2页共3页
工程名称
合肥西环商贸中心12＃楼工程
分项工程名称
一般抹灰工程
部位
主体结构
施工班组
抹灰班
交底内容：（续前）
2、外墙抹灰，不同材料交接处用300宽钢板网加强，抹面层时再满贴纤维网。
3、应要求抹灰层具有防水，防潮功能时，应采用防水砂浆。
3、机械使用应严格遵守《建筑机械使用安全技术规程》
4、施工用电应严格遵守《施工现场临时用电安全技术规程》
5、脚手架的拉结杆和悬挑架的钢丝绳及架体的毛竹板不必随意拆除破坏，假如要拆除，必须得经过安全员同意，并完工后及时复原。
项目技术负责人
施工员
班组长
7、上下两排岩棉板应竖向错位粘贴；
8、必要再岩棉板面层满挂网格布，且用螺栓固定牢固,抗裂砂浆找平；
9、补洞及修理，根据洞口的形状加工与洞口相同，必须布满粘结砂浆；
10、外墙保温板安装质量允许偏差：
立面垂直度≤5mm，表面平整度≤5mm，
锚栓间距≤5mm，板缝≤5mm；
11、应做到工完场清，不得随意拆除脚手架上的防护，废料不得随意乱扔,尊重业主、监理的现场监督和指导.
4、室内外的墙面,柱面和门窗洞口的阳角，用1:2水泥砂浆护角，高度2m,每侧宽度不小于50mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录资料编号
工程名称颍上县杨圩家园棚改安置区项目交底日期
施工单位正太集团有限公司分项工程名称外墙保温系统
交底提要质量标准、施工流程及安全事项
交底内容：
技术负责人交底人接受交底人
2、每次配置不宜太多，视不同环境温度条件按照产品说明书中规定的实际内用完。
（三）保温层端部位置粘贴翻包网、粘贴岩棉板
1、门窗洞口、女儿墙、墙身变形缝，系统变形缝，檐口，勒脚等处的保温层终端部位均应在粘贴岩棉板前，先行粘贴翻包用的窄幅普通型耐碱网格布，其压入岩棉板和翻包尺寸均不小于100mm。
2、粘贴岩棉保温板前，应首先检查岩棉板是否干燥，表面是否平整、清洁；潮湿、表面不平整、有污染的岩棉板不得使用。
3、岩棉板应自下而上沿水平方向铺贴。
上下排之间应错缝1/2板长，局部最小错缝不应小于200mm；墙角岩棉板应交错互锁，并保证墙角垂直度，门窗洞口岩棉拼缝不得正好留在门窗洞口的角处，应用整块岩棉板切割成型，岩棉板接缝离开角部至少200mm。
示意图如下：
4、岩棉板采用满粘法，其涂胶面积为100%。
岩棉板上抹完胶粘剂后，应先将保温层下端与基层粘贴，然后自下而上均匀挤压、滑动就位。
粘贴时应轻柔，并随时用2m 靠尺检查平整度、垂直度。
清除板边溢出胶粘剂，板的侧边不得有胶粘剂。
相邻岩棉板应紧密对接，不留板缝，板间高差应≤1.5mm。
5、局部不规则处岩棉板可现场裁切，切口与板面应垂直。
墙面边角处的岩棉板最小尺寸不应小于300mm，外门窗框外侧四周采用无机保温砂浆做保温层，其厚度为≥
技术交底记录资料编号
工程名称颍上县杨圩家园棚改安置区项目交底日期
施工单位正太集团有限公司分项工程名称外墙保温系统
交底提要质量标准、施工流程及安全事项
交底内容：
30mm。
（三）安装第一批锚栓
岩棉板采用胶粘剂预固定后，然后安装第一批锚栓，第一批锚栓数量应为设计锚栓的30%，安装时，采用冲击钻钻孔，孔深应大于锚栓深度10mm，岩棉塑料圆盘直径≥100mm。
（四）抹面层施工要求
1、岩棉板粘贴1d-2d后，可进行抹面层施工，抹面层施工前，应根据设计要求做好滴水槽。
2、外门窗四角膀处增设一道400mm长，与门窗洞口等宽的标准网，四角按45°方向加贴300mm*400mm耐碱网格布，翻包窄幅普通耐碱网格布。
示意图如下：
门窗洞口附角网格布增强图
6、涂装饰面岩棉板保温系统采用双层网抹面层。
在岩棉板上抹第一道抹面胶浆，厚度2mm-3mm，并趁湿压入加强型耐碱网格布（第一层），加强型耐碱网格布应对接，对接部位在阴阳角处，且偏离阴阳角距离≥200mm，静停12h，待胶浆稍干硬至可触碰
技术负责人交底人接受交底人
技术交底记录资料编号
工程名称颍上县杨圩家园棚改安置区项目交底日期
施工单位正太集团有限公司分项工程名称外墙保温系统
交底提要质量标准、施工流程及安全事项
交底内容：
时安装第二批锚栓，第二批锚栓数量应为设计锚栓总数的70%。
锚栓安装完成后进行第二道抹面胶浆施工，厚度2mm-3mm，普通型耐碱网格布的接缝应与加强型耐碱网格布的接缝错开，错开距离≥200mm。
第二道抹面胶浆稍干进行第三道抹面胶浆施工，厚度2mm-3mm，抹面胶浆总厚度为6mm-8mm。
抹面胶浆凝固后涂刷防潮弹性底漆。
7、幕墙饰面岩棉保温板系统采用单层网抹面层。
在岩棉板上抹第一道抹面砂浆，厚度2mm-3mm，并趁湿压入普通型耐碱网格布（第二层），普通耐碱网格布应搭接，搭接宽度≥100mm，静停12h，待胶浆稍干硬至可触碰时安装第二批锚栓，第二批锚栓数量应为设计锚栓总数的70%，锚栓安装完成后进行第二道抹面胶浆施工，厚度2mm-3mm，抹面胶浆总厚度为4mm-6mm。
8、耐碱网格布的铺贴应平整，无皱褶，不得直接铺设在岩棉板表面，不得外露，干搭接。
9、抹面胶浆施工完成后，应检查抹面层的平整度，垂直度及阴阳角方正，不符合要求的应使用抹面胶浆进行修补。
（四）细部构造
1、锚栓锚固点布局：60m以下≥8个,60m以上100m以下≥10个，镶嵌用的窄条岩棉板上至少有1个锚固件穿过。
锚固件布局见下图(黑点为阳角、门窗洞口加密)：
技术负责人交底人接受交底人
技 术 交
底 记 录
资料编号
工 程 名 称 颍上县杨圩家园棚改安置区项目 交底日期
施工单位 正太集团有限公司
分项工程名称 外墙保温系统
交底提要
质量标准、施工流程及安全事项
交底内容：
技术负责人
交底人
接受交底人
2、耐碱网格布墙面阴、阳角两侧不能在转角处断开，必须转过角部至另一侧200mm 以上才能终止。
施工墙面抹面胶浆与网格布时，阴、阳角部位一次成型。
见下图：
2、门窗洞口部位的岩棉板，不允许用碎板拼凑，需要整板切割，其切割边缘必须顺直、平整、尺寸方正。
接缝局洞口四边≥200mm 。
见下图：
岩棉板洞口切割接缝示意图
3、在预留孔洞位置处，网格布断开，此处面层砂浆的留槎位置考虑后补网格布与原大面网格布搭接长度要求而预留一定长度（搭接长度≥100mm ），面层抗裂砂浆留成直槎，砂浆具体留槎位置间下图：
技 术 交 底 记 录
资料编号
工 程 名 称 颍上县杨圩家园棚改安置区项目 交底日期
施工单位 正太集团有限公司
分项工程名称 外墙保温系统
交底提要
质量标准、施工流程及安全事项
交底内容：
技术负责人
交底人
接受交底人
3、无机保温砂浆构造（厚度同外墙保温）： （1）外门窗四周采用保温砂浆处理，示意图如下：
①下窗口沿做成3%-5%的排水斜坡，便于洞口排水，收口部位满打耐候胶，岩棉板板缝留于水平位置，避免因朝天出现积水开裂状况；
②上窗口边角处采用成品pvc 滴水槽，防止雨水及其他污染物对洞口侧边产生污染，同时保证水平度；
③窗侧标做法同窗上、下口，阳角处做PVC 护角，保证窗口垂直度。
（2）凸墙窗边线条、外墙线条采用无机保温砂浆构造。
示意图如下：
技 术 交 底 记 录
资料编号
工 程 名 称 颍上县杨圩家园棚改安置区项目 交底日期
施工单位 正太集团有限公司
分项工程名称 外墙保温系统
交底提要
质量标准、施工流程及安全事项
交底内容：
技术负责人
交底人
接受交底人
外墙线条构造示意图
4、XPS 保温构造（厚度同外墙保温），见下图：外墙底层勒脚、外挑空调机搁板、雨棚等水平面和侧面方向300mm 范围内的墙面，阳台勒脚300mm 范围的墙面采用XPS 保温板构造。
XPS 保温构造示意图
5、窗墙管道做法见下图，岩棉板与落水管之间的缝隙用聚氨酯发泡剂封堵，并用耐候胶做好封堵处理，以防止出现开裂渗水隐患。
技术交底记录资料编号
工程名称颍上县杨圩家园棚改安置区项目交底日期
施工单位正太集团有限公司分项工程名称外墙保温系统
交底提要质量标准、施工流程及安全事项
交底内容：
技术负责人交底人接受交底人
穿墙管保温构造图
五、质量标准
1、基层应坚实、平整、清洁、无油污、脱模剂等妨碍粘贴的附着物。
2、岩棉板安装应上下错缝，各岩棉板间应拼紧拼严，拼缝平整，碰头缝不得抹胶粘剂。
3、耐碱网格布铺压严实，包裹于抹面砂浆中，不得有空鼓、皱褶、翘曲、外露等现象。
搭接长度符合要求。
4、抹面砂浆厚度为5mm左右，墙面无明显接茬、抹痕，无露网现象。
5、外保温墙面允许偏差及检查方法:
项次项目
允许偏差（mm）
检查方法
保温层抗裂层
1 表面平整 4 3 2m靠尺
2 立面垂直 4
3 2m靠尺
3 阴阳角方正、垂直
4 3 直角检测尺
4 分格线直线度 4 3 红外线，钢直尺
5 保温层厚度不出现负偏差探针、钢尺检查
六、成品保护措施。
