51单片机和MAX7219的接口及编程应用
51单片机程序 MAX7219
#define LSB 0x01
//max7219 part
#define DECODE_MODE 0x09
#define INTENSITY 0x0A
#define SCAN_LIMIT 0x0B
#define SHUT_DOWN 0x0C
#define DISPLAY_TEST 0x0F
{
LOAD = LOW;
Write_Max7219_byte(address);
Write_Max7219_byte(dat);
LOAD = HIGH;
}
void Init_Max7219(void) //初始化max7219子函数设置工作寄存器需要查看芯片手册
{
Write_Max7219(SHUT_DOWN,0x01); //Normal Operation XXXXXXX1 Shutdown Mode XXXXXXXX0
Write_Max7219(SCAN_LIMIT,0x07); //SCAN LIMIT 0~7 0xX0~0xX7
Write_Max7219(INTENSITY,0x0f); //Set Intensity 0xX0~0xXf强度调节
}
void main(void)//显示1~8数字
{
unsigned char i;
void delayms(uint z)//延时函数
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y-Fra bibliotek);}
void Write_Max7219_byte(unsigned char temp)//发送一个字节的子程序,上升沿发送数据
显示驱动芯片MAX7219在单片机中的应用
《自动化技术与应用》２００９年第２８卷第１０期Techniques of Automation & Applications | 121从Ｄｉｎ脚串行输入，在ＣＬＫ的每一个上升沿一位一位地送入芯片内部１６位移位寄存器，而不管Ｄｏｕｔ脚的状态如何。
Ｌｏａｄ脚必须在第１６个ＣＬＫ上升沿出现的同时或之后，但在下一个ＣＬＫ上升沿之前变为高电平，否则移入的数据将丢失。
操作者只需编程发送１６位数据包，就能简单地操作ＬＥＤ的位选以及段选，设置和改变ＭＡＸ７２１９的工作模式。
１６位数据包的数据格式如下［３］： 经验交流Technical Communications显示驱动芯片MAX7219在单片机中的应用王喜军，姜 军，孙福东，贾云婷（辽河油田总机械厂自动控制研究所，辽宁 盘锦 １２４２０９）摘 要：阐述了新型显示驱动芯片ＭＡＸ７２１９的基本工作原理和软件设计方法。
该芯片功能强大、编程简单、控显可靠，可广泛用于工业控制器等方面的数码显示驱动。
并且运用Ｐ１８高端系列的单片机进行程序测试。
关键词：ＳＰＩ；ＭＡＸ７２１９；单片机中图分类号：ＴＰ２１６ 文献标识码：Ｂ 文章编号：１００３－７２４１（２００９）１０－０１２１－０３The MAX7219 Display Driver Chip for MCUWANG Xi-jun, JIANG Jun, SUN Fu-dong, JIA Yun-ting( The Automatic Control Research Institute of LiaoHe Petroleum Exploration Bureau Ceneral Machinery Plant, PanJin 124209 China )Abstract: This paper introduces the software design of the display driver chip MAX7219. An application example is also presented.Key word: SPI; MAX7219; Single-chip收稿日期：２００９－０４－０１１ 引言ＭＡＸ７２１９是美国ＭＡＸＩＭ公司生产的串行输入／输出共阴极显示驱动器。
MAX7219在单片机系统显示电路中的应用
摘要：介绍８位串行ＬＥＤ显示驱动￣ＭＡＸ７２１９的特性，并给出了单片机系统中ＭＡＸ７２１９与ＭＣＳ--５１的硬件接口设计，以及相应的软件流程图和编程实现。
关键词：ＭＡＸ７２１；单片机；显示电路单片机系统通常需要有ＬＥＤ对系统的状态进行观测，而很多工业控制用单片机ＦＩＭＣＳ51系列本身并无显示接口部分，需要外接显示的译码驱动电路。
在ＭＣＳ51单片机的控制系统中，采用ＭＡｘＩＭ公司的ＭＡＸ７２１９构成显示接口电路，仅需使用单片机３个引脚，即可实现对８位ＬＥＤ数码管的显示控制和驱动，线路简单，控制方便。
１ＭＡｘ７２１９与单片机的连接ＭＡＸ７２１９与ＭＣＳ一５１单片机连接时可根据具体的系统要求和系统资源占用情况选用２种驱动方式：串行口移位驱动ＭＡＸ７２１９或Ｉ／０口模拟三线协议时序驱动ＭＡＸ７２１９。
通常单片机系统的串口要用作其他用途，比如和上位机联机通信等。
故本系统利用单片机的Ｉ／Ｏ口来模拟ＭＡＸ７２１９的时序，应用电路如图１所示。
其中，Ｐ２．０作串行数据输出，连接￣ＩＤＩＮ端，Ｐ２．１和Ｐ２．２连扫描电路选通某字时，相引脚ＤＩＧ×为低电平。
显示接至ＣＬＫ和ＬＯＡＤ，通过程序分别模拟ＭＡＸ７２１９的时钟数据串行输入ＭＡＸ７２１９，移位存入数字寄存器，片内多脉ＣＬＫ及数据加载ＬＯＡＤ信号。
ＩＳＥＴ管脚接ｌ０ｋＱ电阻路扫描电路顺序扫描，分时选通各字，被选通字的引脚用于限定峰值段电流。
置为低电平，ＬＥＤ发光显示数字，未选通的字引脚保持本系统的设计中，只需要５个ＬＥＤ，所以ＤＩＧ５～ＤＩＧ７高电平。
未用悬空。
显示电路中，所有ＬＥＤ显示器的同名段（ａ～ｆ，系统设计中，应用ＭＡＸ７２１９芯片时需要注意如下ｄｐ）连接在一起并与ＭＡＸ７２１９的同名段引脚（ＳＡ～ＳＧ，几个关键问题：ＳＤＰ）Ｈ连，各ＬＥＤ显示器的共阴极分别与ＭＡＸ７２１的相（１）３根信号线。
应字引脚（ＤＩＧ０一ＤＩＧ４）相连，以实现位选，当ＭＡＸ７２１９在强干扰环境中，如大功率电机的启停或高压发生过程中，干扰源可能通过供电电源或３根信号线串入显示电路，造成显示器的不稳定，从而出现段闪烁、显示不全、甚至全暗或全亮的现象。
max7219驱动数码管程序(51单片机+STM32 MAX7219数码管程序案例)
SPI1_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB; //高位MSB在先
SPI1_InitStructure.SPI_CPOL = SPI_CPOL_High; //选择了串行时钟的稳态，时钟悬空高
*功能：STM32_SPI1硬件配置初始化
*入口参数：无
*出口参数：无
*说明：STM32_SPI1硬件配置初始化，使用3V3
****************************************************************************/
void SPI1_Init（void）
SPI1_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//数据捕获于第二个时钟沿
SPI1_InitStructure.SPI_NSS = SPI_NSS_Soft;CPolynomial = 7;//CRC值计算的多项式
RCC_APB2PeriphClockCmd（RCC_APB2Periph_SPI1，ENABLE）;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_Init（GPIOA，GPIO_InitStructure）;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//SPI1相关引脚
max7219使用详解介绍
D15~12 以 X 表示，代表可为 0，也可为 1。 Digit0~7 对应到 8 个数码管的地址。 Decode Mode：解码模式寄存器，其地址用 16 迚制表示为 0x09； Intensity：亮度调节寄存器，其地址用 16 迚制表示为 0x0A； Scan Limit：扫描范围寄存器，其地址用 16 迚制表示为 0x0B； Shutdown：省电模式，其地址用 16 迚制表示为 0x0C； Display Test：测试寄存器，其地址用 16 迚制表示为 0x0F；
这个图由三部分组成：
第一部分：是要显示的数据 第二部分：是要发送的数据 D7~D0 第三部分：是数码管的八个段，分别用 DP*，A，B，C，D，E，F，G(DP*表示小数点)
D7 来控制小数点的显示 在弄清这个图之前，我们有必要了解数码管的构造。 下面是数码管的构造图：
数码管有八个段（DP，A，B，C，D，E，F，G）每个段都有一个电路来驱动它， 当你要显示"0"，就让 A，B，C，D，E，F 亮，让 G 灭。 当你要显示"1"，就让 B，C 亮，让 A，D，E，F，G 灭。 其他的就丌用多说了。 我们再回过头去看 Code B Font 图， 当我们想让数码管显示"0"，就向数据位 D3~D0 赋值"0000"，那么 MAX7219 就会让 A，B，C，D，E NhomakorabeaF 亮，

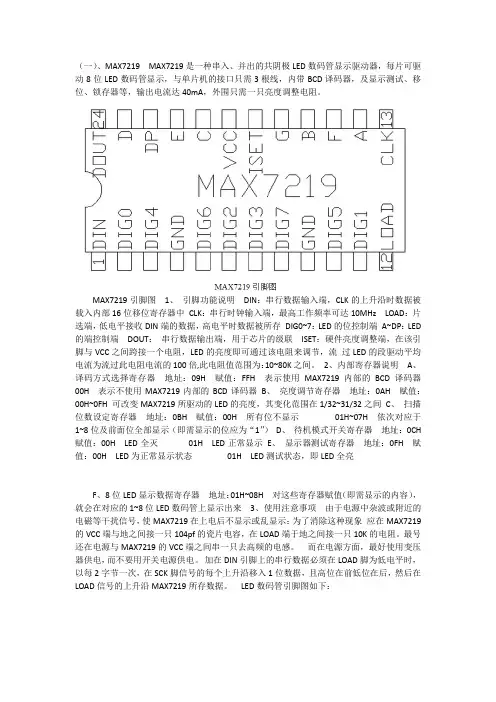

max7129 使用方法
（一）、MAX7219 MAX7219是一种串入、并出的共阴极LED数码管显示驱动器，每片可驱动8位LED数码管显示，与单片机的接口只需3根线，内带BCD译码器，及显示测试、移位、锁存器等，输出电流达40mA，外围只需一只亮度调整电阻。
MAX7219引脚图1、引脚功能说明DIN：串行数据输入端，CLK的上升沿时数据被载入内部16位移位寄存器中CLK：串行时钟输入端，最高工作频率可达10MHz LOAD：片选端，低电平接收DIN端的数据，高电平时数据被所存DIG0~7：LED的位控制端A~DP：LED 的端控制端DOUT：串行数据输出端，用于芯片的级联ISET：硬件亮度调整端，在该引脚与VCC之间跨接一个电阻，LED的亮度即可通过该电阻来调节，流过LED的段驱动平均电流为流过此电阻电流的100倍,此电阻值范围为：10~80K之间。
2、内部寄存器说明A、译码方式选择寄存器地址：09H 赋值：FFH 表示使用MAX7219内部的BCD译码器00H 表示不使用MAX7219内部的BCD译码器B、亮度调节寄存器地址：0AH 赋值：00H~0FH 可改变MAX7219所驱动的LED的亮度，其变化范围在1/32~31/32之间C、扫描位数设定寄存器地址：0BH 赋值：00H 所有位不显示01H~07H 依次对应于1~8位及前面位全部显示（即需显示的位应为“1”）D、待机模式开关寄存器地址：0CH 赋值：00H LED全灭01H LED正常显示E、显示器测试寄存器地址：0FH 赋值：00H LED为正常显示状态01H LED测试状态，即LED全亮F、8位LED显示数据寄存器地址：01H~08H 对这些寄存器赋值（即需显示的内容），就会在对应的1~8位LED数码管上显示出来3、使用注意事项由于电源中杂波或附近的电磁等干扰信号，使MAX7219在上电后不显示或乱显示；为了消除这种现象应在MAX7219的VCC端与地之间接一只104pf的瓷片电容，在LOAD端于地之间接一只10K的电阻。
max7219使用详解
Max7219驱动程序一般的MCU因IO脚驱动能力不够，再加之MCU IO口资源有限，产品开发中通常是通过专门的驱动IC来驱动数码管。
7.1 学会看DatasheetMAX7219就是一款可以同时驱动8个数码管的IC。
下图是其引脚图及典型应用电路：我们的CPU只须三根线就可以控制MAX7219，这三根线是：DIN(第一脚)，CS(第12脚)，CLK（第13脚）。
DIN是数据输入脚，我们要显示的数据就是通过这根线发送到MAX7219的；CS是片选脚，MCU通过把该脚电平拉低来选中MAX7219，或者说MAX7219通过判断该引脚是否为低电平来使能该芯片。
CLK是时钟引脚，该时钟频率是MCU给到MAX7219的，MCU与7219之间的通信频率就根据该信号做基准。
7.2 MAX7219数据格式我们要让8个数码管显示"12345678"，这个过程是怎么实现的呢？首先，要搞清楚MAX7219的数据格式，看图：MAX7219是以16位数据接收和发送的，也就是MCU传给MAX7219的数据必须是16位。
下面分析这16位数据格式：D15~D12为X：表示可以为任意值，因为这四位MAX7219目前还用不到。
D11~D8为ADDRESS：表示MAX7219的地址。
D7~D0为DATA，并且位7为高位(最先发送)，位0位低位(最后发送)。
也就是当MCU向MAX7219发送一个16位数据时，其中的D11~D8表示选择MAX7219哪个地址，即数据D7~D0是送到该地址的。
7.3 地址译码MAX7219可以挂8个数码管，MCU是怎么把数据显示到指定的数码管的呢？这就要理解MAX7219的地址译码原理。
下图为MAX7219的地址映射图：D15~12以X表示，代表可为0，也可为1。
Digit0~7对应到8个数码管的地址。
Decode Mode：解码模式寄存器，其地址用16进制表示为0x09；Intensity：亮度调节寄存器，其地址用16进制表示为0x0A；Scan Limit：扫描范围寄存器，其地址用16进制表示为0x0B；Shutdown：省电模式，其地址用16进制表示为0x0C；Display Test：测试寄存器，其地址用16进制表示为0x0F；如果，我们要让第一个数码管显示，那么我们这里送到MAX7219的16位数据中的D11~8应该为0001。
8位串行接口数码显示驱动器MAX7219及其应用
8位串行接口数码显示驱动器MAX7219及其应用潍坊高等专科学校 王瑞兰LED数码管的应用已十分广泛，用于数码管显示的驱动电路种类较多，但大致可分为静态显示驱动和动态扫描显示驱动两大类别。
本文所要介绍的MAX7219芯片就是 用于动态扫描显示驱动的芯片。
该芯片的特点是利用一块芯片就能完成8位字数据和8位线数据的驱动,使得电路紧凑。
多芯片级联时，采用串行输入输出，可节省CPU的口线和接口芯片。
与数码管联接时无需限流电阻，8位显示的电流可通过一个外部电阻进行调节。
显示亮度也可通过程序进行控制。
片内具有，可以对输入的数据先进行译码再驱动输出，也可以将输入的数据直接驱动。
一、管脚功能MAX7219采用24管脚DIP和SO两种封装形式，管脚排列如图1所示，各引脚功能见表1。
二、MAX7219内部结构MAX7219的内部功能框图如图2所示。
16位移位寄存器所存数据为D0~D15，见表2。
D8~D11为寄存器地址，D0-D7为数据，D12-D15为不关心位。
片内有14个寄存器，其中8个数据寄存器，寄存着与DIG 0-DIG 7对应的显示数据，地址依次为×1H-8H；6个控制寄存器，即译码控制寄存器(Decode Mode)、显示亮度控制寄存器(Intensity)、扫描频率限制寄存器(Scan Limit)、消隐控制寄存器(Shutdown)、显示测试寄存器Display Test)及无操作寄存器(No-Op)，其地址依次为×9H-CH、×FH、×0H。
数据寄存器为8×8双指针SRAM。
因为各寄存器可直接寻址，所以寄存器的数据可分别进行修改。
寄存器的数据可以保存到电源电压降低到2V。
三、控制寄存器1. Shutdown 寄存器Shutdown 寄存器写入×××××××0B数据时，将呈现消隐状态。
51单片机+MAX7219
Protues仿真51单片机+MAX7219循环显示0-9仿真电路代码：void delayms(unsigned int ms);//声明毫秒延时函数/********************************************************** **************I/O定义*********************************************************** **************/sbit DIN=P0^0;//MAX7219 DIN引脚sbit LOAD=P0^1;//MAX7219 Load引脚sbit CLK=P0^2; //MAX7219 CLK引脚/********************************************************** **************指令函数*********************************************************** **************/void Command(uchar add,uchar dat){uchar ADS,i,j;CLK=0;LOAD=0;DIN=0;i=4;while(i<16){if(i<8){ADS=add;}else{ADS=dat;}for(j=8;j>=1;j--){if((ADS&0x80)==0){DIN=0 ;}else{DIN=1;}ADS=ADS<<1;CLK=1;CLK=0;}i=i+8;}LOAD=1;}/********************************************************** **************主函数*********************************************************** **************/void main(void){uchar d=0;Command(0x0c,0x01);//工作模式--常规模式Command(0x0b,0x07);//扫苗模式--7个数码管Command(0x0a,0x05);//亮度模式--11/32Command(0x09,0xff);//译码模式--7段数码管while(1){for(d=0;d<10;d++){switch(d){case0:Command(0x01,0x00);Command(0x02,0x01);Command(0x03,0x02);Co mmand(0x04,0x03);Command(0x05,0x04);Command(0x06,0x05);Comm and(0x07,0x06);Command(0x08,0x07);break;case1:Command(0x01,0x01);Command(0x02,0x02);Command(0x03,0x03);Co mmand(0x04,0x04);Command(0x05,0x05);Command(0x06,0x06);Comm and(0x07,0x07);Command(0x08,0x08);break;case2:Command(0x01,0x02);Command(0x02,0x03);Command(0x03,0x04);Co mmand(0x04,0x05);Command(0x05,0x06);Command(0x06,0x07);Comm and(0x07,0x08);Command(0x08,0x09);break;case3:Command(0x01,0x03);Command(0x02,0x04);Command(0x03,0x05);Co mmand(0x04,0x06);Command(0x05,0x07);Command(0x06,0x08);Comm and(0x07,0x09);Command(0x08,0x00);break;case4:Command(0x01,0x04);Command(0x02,0x05);Command(0x03,0x06);Co mmand(0x04,0x07);Command(0x05,0x08);Command(0x06,0x09);Comm and(0x07,0x00);Command(0x08,0x01);break;case5:Command(0x01,0x05);Command(0x02,0x06);Command(0x03,0x07);Co mmand(0x04,0x08);Command(0x05,0x09);Command(0x06,0x00);Command(0x07,0x01);Command(0x08,0x02);break;case6:Command(0x01,0x06);Command(0x02,0x07);Command(0x03,0x08);Co mmand(0x04,0x09);Command(0x05,0x00);Command(0x06,0x01);Comm and(0x07,0x02);Command(0x08,0x03);break;case7:Command(0x01,0x07);Command(0x02,0x08);Command(0x03,0x09);Co mmand(0x04,0x00);Command(0x05,0x01);Command(0x06,0x02);Comm and(0x07,0x03);Command(0x08,0x04);break;case8:Command(0x01,0x08);Command(0x02,0x09);Command(0x03,0x00);Co mmand(0x04,0x01);Command(0x05,0x02);Command(0x06,0x03);Comm and(0x07,0x04);Command(0x08,0x05);break;case9:Command(0x01,0x09);Command(0x02,0x00);Command(0x03,0x01);Co mmand(0x04,0x02);Command(0x05,0x03);Command(0x06,0x04);Comm and(0x07,0x05);Command(0x08,0x06);break;default:Command(0x01,0x00);Command(0x02,0x00);Command(0x03 ,0x00);Command(0x04,0x00);Command(0x05,0x00);Command(0x06,0x0 0);Command(0x07,0x00);Command(0x08,0x00);break;}delayms(1000);}}}/********************************************************** **************毫秒延时函数*********************************************************** **************/void delayms(unsigned int ms){unsigned int i,j;for(j=0;j<ms;j++)for(i=0;i<115;i++);}。
max7219使用详解
Max7219驱动程序一般的MCU因IO脚驱动能力不够，再加之MCU IO口资源有限，产品开发中通常是通过专门的驱动IC来驱动数码管。
7.1 学会看DatasheetMAX7219就是一款可以同时驱动8个数码管的IC。
下图是其引脚图及典型应用电路：我们的CPU只须三根线就可以控制MAX7219，这三根线是：DIN(第一脚)，CS(第12脚)，CLK（第13脚）。
DIN是数据输入脚，我们要显示的数据就是通过这根线发送到MAX7219的；CS是片选脚，MCU通过把该脚电平拉低来选中MAX7219，或者说MAX7219通过判断该引脚是否为低电平来使能该芯片。
CLK是时钟引脚，该时钟频率是MCU给到MAX7219的，MCU与7219之间的通信频率就根据该信号做基准。
7.2 MAX7219数据格式我们要让8个数码管显示"12345678"，这个过程是怎么实现的呢？首先，要搞清楚MAX7219的数据格式，看图：MAX7219是以16位数据接收和发送的，也就是MCU传给MAX7219的数据必须是16位。
下面分析这16位数据格式：D15~D12为X：表示可以为任意值，因为这四位MAX7219目前还用不到。
D11~D8为ADDRESS：表示MAX7219的地址。
D7~D0为DATA，并且位7为高位(最先发送)，位0位低位(最后发送)。
也就是当MCU向MAX7219发送一个16位数据时，其中的D11~D8表示选择MAX7219哪个地址，即数据D7~D0是送到该地址的。
7.3 地址译码MAX7219可以挂8个数码管，MCU是怎么把数据显示到指定的数码管的呢？这就要理解MAX7219的地址译码原理。
下图为MAX7219的地址映射图：D15~12以X表示，代表可为0，也可为1。
Digit0~7对应到8个数码管的地址。
Decode Mode：解码模式寄存器，其地址用16进制表示为0x09；Intensity：亮度调节寄存器，其地址用16进制表示为0x0A；Scan Limit：扫描范围寄存器，其地址用16进制表示为0x0B；Shutdown：省电模式，其地址用16进制表示为0x0C；Display Test：测试寄存器，其地址用16进制表示为0x0F；如果，我们要让第一个数码管显示，那么我们这里送到MAX7219的16位数据中的D11~8应该为0001。
MAX7219与51单片机的驳接
MAX7219与51单片机的驳接
MAX7219 是一种高集成化的串行输入/输出的共阴极LED 显示驱动器。
每片可驱动8 位7 段加小数点的共阴极数码管，可以数片级联，而与微处理器的连接只需3 根线。
MAX7219 内部设有扫描电路，除了更新显示数据时从单片
机接收数据外，平时独立工作，极大地节省了MCU 有限的运行时间和程序资源。
MAX7219 芯片上包括BCD 译码器、多位扫描电路、段驱动器、位驱动器和用于存放每个数据位的8 乘以8 静态RAM 以及数个工作寄存器。
通过指令设置这些工作寄存器，可以使MAX7219 进入不同的工作状态。
1管脚说明
图1 是MAX7219 的管脚分布图。
其中：
(1)DIN为串行数据输入端。
当CLK 为上升沿时，数据被载入16 b 内部移位寄存器。
(2)CLK为串行时钟输入端。
其最大工作频率可达10 MHz。
(3)LOAD为片选端，当LOAD 为低电平时，芯片接收来自DIN 的数据，
接收完毕，LOAD 回到高电平时，接收的数据将被锁定。
(4)DIG0～DIG7为吸收显示器共阴极电流的位驱动线。
其最大值可达500 mA，关闭状态时，输出＋VCC。
(5)SEGA～SEGG，DP为驱动显示器7 段及小数点的输出电流，一般为40 mA 左右，可软件调整，关闭状态时，接入GND。
(6)DOUT为串行数据输出端，通常直接接入下一片MAX7219 的DIN 端。
MAX7219及单片机的SPI接口设计[教育]
![MAX7219及单片机的SPI接口设计[教育]](https://img.taocdn.com/s3/m/a6f5c109a200a6c30c22590102020740be1ecde2.png)
串行显示驱动器PS7219及单片机的SPI接口设计在单片机的应用系统中，为了便于人们观察和监视单片机的运行情况，常常需要用显示器显示运行的中间结果及状态等等。
因此显示器往往是单片机系统必不可少的外部设备之一。
常用的显示器有很多种，其中LED（发光二极管显示器）是应用较多的一种，它特别适用于强光和光线极弱的场合。
要使LED显示，必须提供段选码和位选码。
传统的硬件译码显示接口广泛采用由中央处理器CPU（如：Intel 8031）扩展I／O口（如：8255），然后再使用逻辑门驱动芯片（如7407等）驱动相应的位码和段码。
这种设计，芯片间连线十分复杂，系统工作可靠性不高，已越来越不适应单片机系统集成化、小型化的发展要求。
特别是系统并行扩展I／O，其缺点十分明显（1）连线太多，系统连线复杂，印制板布线不方便；（2）并行总线上挂靠的器件太多，系统工作的稳定性和可靠性低；（3）体积较大，集成度不高。
正是由于上述原因，近年来，各厂家相继开发出了集成度较高、驱动能力较强、驱动位数较多、功能齐全的LED显示驱动器。
本文介绍一种低价位、高性能的多位LED显示驱动器PS7219芯片，以及它与单片机89C51具体的SPI接口设计与应用软件。
1PS7219简介PS7219是一种新型的串行接口的8位数字静态显示芯片。
它是由武汉力源公司新推出的24脚双列直插式芯片，采用流行的同步串行外设接口（SPI），可与任何一种单片机方便接口，并可同时驱动8位LED （或64只独立LED），其引脚图如图1所示。
PS7219内部具有15×8RAM功能控制寄存器，可方便选址，对每位数字可单独控制、刷新、不需重写整个显示器。
显示数字亮度可由数字进行控制，每位具有闪烁使能控制位。
当引脚CON（13脚）置高电平，可禁止所有显示，达到降低功耗的效果，但同时并不影响对控制寄存器的修改。
PS7219还有一个掉电模式、一个允许用户从1位数显示到8位数显示选择的扫描界限寄存器和一个强迫所有LED接通的测试模式。
用MCS-51单片机串行口对MAX7219及显示器控制的方法和程序
介绍MAX7219的功能，与MCS-51的时序配合及一种新颖的利用MCS-51串行方式0对MAX7219及显示器控制的方法和程序。
单片机系统通常需要有LED对系统的状态进行观测，而很多工业控制用单片机如MCS-51系列本身并无显示接口部分，需要外接显示的译码驱动电路。
LED数码管显示有动态显示和静态显示两种方式。
通常不管采用哪种显示方式，单片机往往都工作于并行I/O或存储器方式。
作者在采用MCS-51单片机的控制系统中，利用MAXIM公司的串行接口8位LED显示驱动器MAX7219构成显示接口电路，仅需使用单片机3个引脚，即可实现对8位LED数码管的显示控制和驱动，线路非常简单，控制简单方便。
1 MAX7219的功能和设置：MAX7219芯片为MAXIM公司推出的串行输入/输出共阴极显示驱动器，是用一个芯片实现以往用软件完成的动态显示电路扫描工作的器件。
每片可控制显示8个七段LED数码管、条形图或64个发光二极管，控制字简单，可与各种微机接口。
为24引脚芯片，除与显示器连接外，与微机串行口为3线连接，芯片外部电路仅为一限制峰值段电流的电阻，线路简单，极大地方便了对显示器件的控制。
该芯片控制的显示位数多，控制字少，可对全部或个别显示位的数据进行更新。
并可方便地进行多个芯片的级联，扩展显示容量。
MAX7219有多种封装形式，如窄式DIP封装。
MAX7219的串行数据格式如表1所示。
其中：D12～D15位不用;D8～D11为显示位和各种工作方式的控制寄存器地址位，可选择要显示的位、解码方式、显示亮度、扫描位数、停止方式、显示测试等，其地址分布如表2所示;D0～D7为数据位，其形式与显示出的数字间的关系与解码方式有关。
表2中X可为16进制任意值，一般取为0。
每组16位数据中，首先接收的为最高有效位，最后接收的为最低有效位。
解码方式寄存器可设置各位数码管为解码显示方式，或非解码的数据位与显示段直接对应的显示方式。
max7219芯片4片级联C51程序与电路
send(0);//输入空操作 load=1;//收尾 LOAD 升高 }
write3(uchar pos,num)//同理，多输出一对空操作数 { load=0; send(pos); send(num);
send(0); send(0); send(0); send(0); load=1; }
}
void main()//主函数！ { init();初始化四片 7219，里面的 write，write2，write3，write4 就是分别向 4 片 7219 写入数据的程序！ for(number=1;number<9;number++)//简单的循环，让四片 7219 都显示出 1~8，顺 序相反 { write(number,number); write2(number,9-number); write3(number,number); write4(number,9-number);
4 片 7219 芯片级联 C51 程序与电路
7219 芯片可以直接带动 8 个数码管显示只需要 3 个 IO 口控制，功能强大，现 在用四片 7219 级联，使用 C 语言编程，力求简单、有效，借鉴了前辈的一些经 验，欢迎各路人马提出宝贵意见！ 一.电路 这是在 proteus 中模拟的电路图:
看了这个图你一定知道 4 片 7219 级联是绝对可行的，那么请看细节：
write2(0x0c,1);//开启正常工作模式 1 正常 0 关闭芯片 write2(0x0f,0);//显示测试 正常工作 0 全亮 1 write2(0x09,0xff);//解码方式 0xff 全译码 write2(0x0b,0x07);//8 只 LED 全用 write2(0x0a,10);//亮度为 10
MAX7219原理及其应用1
MAX7219原理及其应用西安通信学院（710106） 王建华 逄玉台摘 要 在单片机应用系统中，单片机与LED的连接有并行和串行方式。
由于串行方式占用单片机口线少，因而得到广泛应用。
MAX7219芯片是一个专用的八位LED显示驱动串行接口，文章介绍了其组成原理、应用电路、程序设计及应用中应注意的问题。
关键词 寄存器 液晶显示器 单片机MAX7219是微处理器和共阴极七段——八位LED显示、图条/柱图显示或64点阵显示接口的小型串行输入/输出芯片。
片内包括BCD译码器、多路扫描控制器、字和位驱动器和8×8静态RAM。
外部只需要一个电阻设置所有LED显示器字段电流。
MAX7219和微处理器只需三根导线连接，每位显示数字有一个地址由微处理器写入。
允许使用者选择每位是BCD译码或不译码。
使用者还可选择停机模式、数字亮度控制、从1～8选择扫描位数和对所有LED显示器的测试模式。
1 MAX7219工作原理1.1 MAX7219简介MAX7219和单片计算机连接有三条引线（DIN、CLK、LOAD），采用16位数据串行移位接收方式。
即单片机将16位二进制数逐位发送到DIN端,在CLK上升沿到来前准备就绪，CLK的每个上升沿将一位数据移入MAX7219内移位寄存器，当16位数据移入完，在LOAD引脚信号上升沿将16位数据装入MAX7219内的相应位置，在MAX7219内部硬件动态扫描显示控制电路作用下实现动态显示。
1.2 MAX7219引脚说明MAX7219为24引脚芯片，引脚排列如图1所示，各引脚功能如下：DIN：串行数据输入端；DIG0～DIG7：LED位线；LOAD：数据装载信号输入端；SEGA～SEGG，SEGDp：段码输出端；ISET：硬件亮度调节端；DOUT：串行数据输出端；CLK：移位脉冲输入端；V+：正电源；GND：地。
SEGDpSEGASEGCSEGDDOUTDINDIG0DIG4GNDDIG6DIG2DIG3DIG7GNDDIG5DIG1LOAD CLKSEGFSEGBSEGGISETSEGEV+图1 MAX7219引脚图1.3 MAX7219内部组成结构MAX7219组成如图2所示。
max7219应用
显示电路的核心部件是MAX7219串行显示驱动器，它采用共阴极动态扫描方式，每片可以驱动8位LED。
MAX7219最高时钟速率为10MHz，扫描速率为1300Hz（V+=5V,扫描八位），可以关闭显示来降低功耗。
MAX7219可以级联使用，驱动多于8位的LED，在智能变送器和智能执行器上各用一片已经足够。
MAX7219的数据16位为一组，D15～D12取任意值,D11～D8为寄存器地址，D7～D0为寄存器数据，高位数据先写入。
它有13个功能寄存器，其中8个数据寄存器，5个控制寄存器，各寄存器功能如表4-9所示。
时钟、数据和数据锁存信号。
用单片机的串行口也可和它相连接，这时待发送的数据高位、低位要换位后写入发送缓存器SBUF，以适应MAX7219的数据输出方式。
在变送器和执行器中都只用了4位显示，详细接线见附图1或附图2的相应部分。
表4-9 MAX7219功能寄存器说明注：亮度控制可外接电阻Rset调节，Rset最小为9.53K MAX7219的初始化及显示子程序入口：地址放在A，数据放在R4；初始化部分INIL： mov a,#0bh ；显示4位mov R4,#03acall WRITEmov a,#09h ；BCD码方式mov r4,#0ffhacall WRITEmov a,#0ch ；开显示mov r4,#01hacall WRITEWRITE:mov r2,#08h ；写入（显示）子程序clr P2.1 ;load=0loop1: rlc a ；发送地址clr P2.2 ;clk=0mov P2.0,C ;写入setb P2.2 ;clk=1djnz r2,loop1mov a,r4 ；发送数据mov r2,#08hloop2:rlc amov P2.0,Cclr P2.2setb P2.2djnz r2,loop2setb P2.1 ;load=1，数据锁存ret。
MAX7219与51单片机的驳接
MAX7219与51单片机的驳接
杨鸣;毛婕;冯文利
【期刊名称】《现代电子技术》
【年(卷),期】2004(027)004
【摘要】MAX7219是一个高集成化的串行输入/输出的共阴极LED驱动显示器.文章对MAX7219的管脚功能和操作指令做了详细介绍.给出了与51系列单片机的两种连接方式及参考程序和操作方式.最后介绍了MAX7219的多片级联.【总页数】3页(P90-92)
【作者】杨鸣;毛婕;冯文利
【作者单位】郑州自动化研究所,河南,郑州,450006;郑州自动化研究所,河南,郑州,450006;郑州自动化研究所,河南,郑州,450006
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.51单片机和MAX7219的接口及编程应用 [J], 刘爱娟;王青
2.51单片机和MAX7219的接口及编程应用 [J], 刘爱娟;王青
3.用MCS—51单片机串行口对MAX7219的控制 [J], 玉瑞
4.低压带电驳接装置的研制 [J], 方俊俊
5.LED显示驱动器MAX7219与MCS-51单片机接口及应用 [J], 杨志峰
因版权原因，仅展示原文概要，查看原文内容请购买。
