一、填空题1．电力系统是生产、输送、分配和消耗电能的各个环节组成的整体。
2. 对电力系统的基本要求有安全、可靠、优质和经济。
3. 电力负荷按对供电可靠性的要求和中断后在政治、经济上造成的损失和影响程度不同，分为一级负荷、二级负荷和三级负荷。
4. 电力负荷按照用电设备的工作制可以分为长期连续工作制、短时工作制和断续周期工作制三类。
5、短路电流的计算方法有欧姆(有名值)法和标幺值法其中标幺值法不需进行阻抗折算。
6. 低压配电线路的接线方式主要有放射式接线、树干式接线和环形接线三种接线形式。
7. 我国110kV及以上系统，中性点运行方式采用中性点直接接地。
8. 电力系统中性点运行方式中，小接地电流系统为中性点经消弧线圈接地和中性点不接地。
9. 电流互感器二次侧绝对不允许开路。
10. 过电流保护装置分两种为：带时限过电流保护和电流速断保护。
11、成套配电装置的五防闭锁功能是①防止误跳，误合断路器②防止带负荷分离隔离开关③防止带电挂接地线④防止带接地线合隔离开关⑤防止人员误入带电间隔12．中性点经消弧线圈接地的电力系统中，三种补偿方式为欠补偿、过补偿和完全补偿。
13. 中性点以消弧线圈接地的电力系统，通常采用的补偿方式是并联电容器。
14. 电力杆塔按照受力情况不同可以分为直线杆和耐张杆。
15. 电力杆塔按用途分为：换位杆、跨越杆、转角杆、终端杆、分支杆塔。
16、断路器应按额定电压、额定电流、动稳定性、热稳定性和断流能力五个技术参数选择和校验。
17、对继电保护装置的要求是选择性、速动性、灵敏性、可靠性。
18. 电缆的敷设方式主要有直接埋地敷设、电缆沟敷设、电缆桥架敷设。
19. 桥形接线的三种接线方式为内桥接线、外桥接线、全桥接线20. 断路器和隔离开关的操作顺序是：接通电路时，应先合隔离开关，后合断路器。
21. 断路器和隔离开关的操作顺序是:断开电路时,应先断开断路器,后拉开隔离开关。
22、触电电流对人体的伤害分为电击和电伤两大类。
工矿企业供电
第一章 工矿企业供电系统本章重点内容：电力负荷的分类；供电系统的结线方式；矿井供电方式与矿井井下变电所，第一节 概述本节主要介绍煤矿企业对供电的基本要求、电力负荷的分类、电力系统的一些基本概念、供电电源和电压的确定。
一、供电的重要性及基本要求 （一）井下特殊的环境（二）煤矿企业对供电的基本要求 1、供电可靠：1）要求供电不间断。
2）对重要负荷供电应绝对可靠：如主排水泵、副井提升机等。
3）采用双回独立线路供电。
2、供电安全：（1）供电安全就是包括人身和设备安全。
（2）我们依《煤矿安全规程》和有关技术规程规定，进行工作，确保供电安全。
3、供电质量（1）要求用电设备在额定参数下运行，因为此时性能最好。
（2）反映供电质量指标主要有两个：频率和电压。
频率50Hz ，要求偏差小于±0.5Hz ，即额定频率的1%，一般由发电厂决定。
电压，各种电气设备要求电压偏差也不一样，一般工作情况下电动机允许电压偏差±5%，过高或过低都有烧坏电动机的可能。
４．供电经济：在保证供电安全、可靠，质量的前提下 （１）尽量降低基本建设投资。
（２）尽可能降低设备、材料、有色金属的消耗。
（３）尽量降低电能消耗和维修费用等。
二．电力负荷的分类（依据重要性）： 1、一类负荷（一级负荷）（1）定义：凡因突然中断供电可能造成人身伤亡或重大设备损坏、造成重大经济损失或在政治上产生不良影响的负荷。
例：矿井通风机、主排水泵、副井提升机等。
（2）供电要求：两个独立电源供电。
2、二类负荷：（1）定义：凡因突然停电造成大量减产或大量废品的负荷。
例：煤矿主井提升机、压风机。
（2）供电：两个独立电源供电。
3、三类负荷：（1）定义：指除一、二类负荷以外的其它负荷。
例：学校宿舍、地面附属车间及矿井机修厂等。
（2）供电：单回路供电、多负荷共用一条输电线路。
（三）负荷分类的目的确保一类负荷供电不间断，保证二类负荷用电，考虑三类负荷供电 三、电力系统１、电力系统：是指发电厂、各输电线路和升降变电所以及电力网用户组成的统一整体。
工矿企业供电系统
工矿企业供电系统随着工业化进程的不断发展，工矿企业在社会经济中扮演着重要的角色。
而工矿企业供电系统作为保障企业正常运转的重要基础设施，其安全稳定运行对企业的生产、经营、管理等方面都具有决定性的作用。
本文将从以下几个方面分析工矿企业供电系统的概况、特点、问题及其解决方案。
一、工矿企业供电系统的概况工矿企业供电系统通常由高压输电线路、变电站、配电房和用电设备等组成。
其中，主要的供电设施为变电站，负责将输电线路的高压电压变换为企业用电设备所需的低压电压。
配电房则是用于将从变电站得到的电力再进行分配，保证各个用电设备都能得到可靠的稳定电源。
工矿企业供电系统的设计应以提高供电可靠性、保证供电安全和能效、提高自主创新和可持续发展能力为目标。
同时，也要考虑到对环境、社会责任等因素的综合考虑，力图实现经济、可持续、严谨、安全的目标。
二、工矿企业供电系统的特点1.对电力质量的要求高：工矿企业大多数生产都是以电力为主要的能源消耗。
一般来说，这些设备对电源质量的要求非常高，任何质量不好的电能，都会对生产设备造成不良的影响，同时导致生产效率低下，影响生产进度，损失会很大。
2.电量需求大：由于工矿企业较大的规模和生产设备种类繁多，且部分设备需要特殊的电源模式，如高压电、直流电等，因此企业对电量的需求较大。
3.工矿企业供电系统属于重载工作，其工作时间长、运行稳定性要求高，而且具有安全性要求高的特点，因此供电系统的预防性维护、保养和故障处理的要求都很高。
三、工矿企业供电系统的问题及其解决方案1.电气设备老化和故障增多：长期运行的电气设备会出现老化、电子元器件失效、接触不良等问题，使供电系统故障率增加。
解决方案包括定期检测设备，及时更换老化组件，加强设备的维修和保养，检查和清洁电缆、插座等，确保设备的正常运转。
2.电力质量下降：电力质量下降的原因多种多样，包括电网电感、电容、消弧线圈、电机附加负载等地方。
解决方案包括加强滤波能力，采用谐波中和和补偿技术等。
煤矿供电课件
采煤工作面的低压配电，可根据采煤工作 面的供电负荷的容量选择一台或两台移动变电 站，俗称配电点。可通过配电点集中控制台的 操作按钮使开关分别向采煤机、运输机、破碎 机、转载机、液压泵和清水泵供电，并能实现 连锁与停电。
水 泵
采 备流 采
区
区
用
央
变 压 器
矿 用
变 电 所
660V
井底车场
低压动力
移动变电站
工作面配电点
1140V
（660V）
综采工作面设备
4
• （二）井下中央变电所及附近机电硐室 • 1、井下中央变电所位于井底车场附近，主要是供主水泵、车
场附近照明负荷及给各采区变电所、移动变电站配电。 • 2、井下中央变电所机电硐室的主要设备有：单母线分段的矿
（9）井下低压配电系统同时存在2种以上电压时， 低压电气设备上应明显地标出其电压额定值。
（10）矿井必须备有井上、下配电系统图，井下电 气设备布置示意图和电力、电话、信号等线路平面敷 设示意图，并随着情况变化定期填绘。
12
（11）电气设备不应超过额定值运行。井下防爆电气设 备变更额定值使用和进行技术改造时，必须经国家授 权的矿用产品质量监督检验部门合格后，方可投入运 行。
8
（七）使用局部通风机通风的掘进工作面，必须做到 如下几点： （1）甲烷风电闭锁与甲烷闭锁
1.风电闭锁是指为掘进工作面供风的局部 通风机 供风后，其工作面的瓦斯浓度在《规程》 的制定范围 以内，才可人工为该工作面动力电源线路的电气连锁。 其作用是防止停风或瓦斯超限的掘进工作面在送电后 产生电火花，造成瓦斯燃烧或爆炸。
工矿企业供电

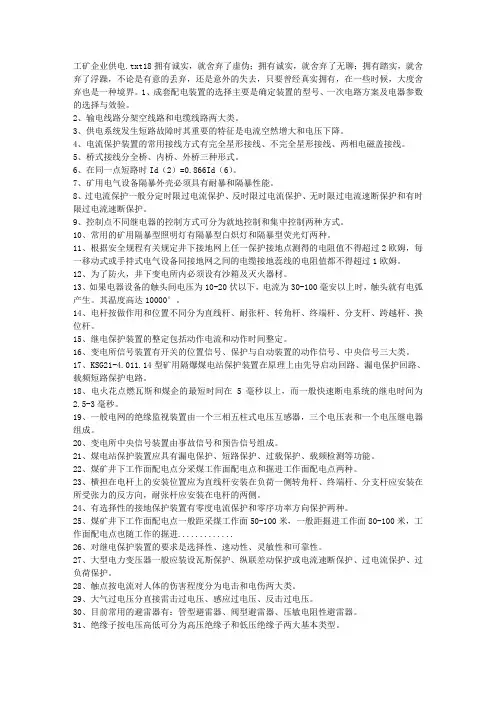

工矿企业供电.txt18拥有诚实，就舍弃了虚伪；拥有诚实，就舍弃了无聊；拥有踏实，就舍弃了浮躁，不论是有意的丢弃，还是意外的失去，只要曾经真实拥有，在一些时候，大度舍弃也是一种境界。
1、成套配电装置的选择主要是确定装置的型号、一次电路方案及电器参数的选择与效验。
2、输电线路分架空线路和电缆线路两大类。
3、供电系统发生短路故障时其重要的特征是电流空然增大和电压下降。
4、电流保护装置的常用接线方式有完全星形接线、不完全星形接线、两相电磁盖接线。
5、桥式接线分全桥、内桥、外桥三种形式。
6、在同一点短路时Id（2）=0.866Id（6）。
7、矿用电气设备隔暴外壳必须具有耐暴和隔暴性能。
8、过电流保护一般分定时限过电流保护、反时限过电流保护、无时限过电流速断保护和有时限过电流速断保护。
9、控制点不同继电器的控制方式可分为就地控制和集中控制两种方式。
10、常用的矿用隔暴型照明灯有隔暴型白炽灯和隔暴型荧光灯两种。
11、根据安全规程有关规定井下接地网上任一保护接地点测得的电阻值不得超过2欧姆，每一移动式或手持式电气设备同接地网之间的电缆接地蕊线的电阻值都不得超过1欧姆。
12、为了防火，井下变电所内必须设有沙箱及灭火器材。
13、如果电器设备的触头间电压为10-20伏以下，电流为30-100毫安以上时，触头就有电弧产生。
其温度高达10000°。
14、电杆按做作用和位置不同分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆、换位杆。
15、继电保护装置的整定包括动作电流和动作时间整定。
16、变电所信号装置有开关的位置信号、保护与自动装置的动作信号、中央信号三大类。
17、KSG21-4.011.14型矿用隔爆煤电站保护装置在原理上由先导启动回路、漏电保护回路、载频短路保护电路。
18、电火花点燃瓦斯和煤企的最短时间在5毫秒以上，而一般快速断电系统的继电时间为2.5-3毫秒。
19、一般电网的绝缘监视装置由一个三相五柱式电压互感器，三个电压表和一个电压继电器组成。
矿井供电基本知识PPT课件
调荷避峰：保居民保安全；按调度指令、拉闸顺序表、 限负荷表
2021
27
2. 操作管理： 电气设备的检修和试验，值班调度员必须接到所有受令
单位人员关于完工的报告后，才能恢复送电的操作。 严禁约时送电、挂地线、开工检修。 正常的倒闸操作，在操作前必须按照规定的格式和术语
电压幅值允许变化范围：
线路额定电压 35kV及以上
10kV及以下 低压照明
电压允许变化范围 ±5%VN
±7%VN +5%VN～－10%VN
2021
4
电能质量
频率变化范围一般为50±0.2Hz 电压和频率超出允许范围的危害：影响电
力系统的稳定运行，设备运行及出力恶化，生 产质量受到较大影响。 波形畸变：交流电压波形畸变，表示电网 含有高次谐波，谐波含量过高，会使继电保护、 自动装置、计算机等不能正常工作，所以一般 波形畸变不允许超过5%，矿山6～10kV母线 上不允许超过10%。
2021
5
二、煤矿对电源点的要求
1、《煤矿安全规程》和《矿井设计规范》对 电源要求：
矿井应有两回路电源线路。当任何一回发生故 障停止供电时，另一回路应能担负矿井全部负 荷。两回路电源线路上都不得分接任何负荷。 矿井供电电源应取自电力网中两个不同区域的 变电所或发电厂，确有困难则必须分别取自同 一区域变电所或发电厂的不同母线段。
15、倒闸操作必须由两人执行，其中一人（对设备较为熟悉者） 作监护。
16、用绝缘棒拉合倒闸或经传动机构拉合倒闸和开关，均应戴绝 缘手套穿绝缘鞋，雷电时，禁止进行正常倒闸操作。
17、电气设备停电后，即使是事故停电，在未拉开有关刀闸和做 好安全措施以前，不得触及设备或进入遮栏，以防突然来电。
煤矿供电系统资料

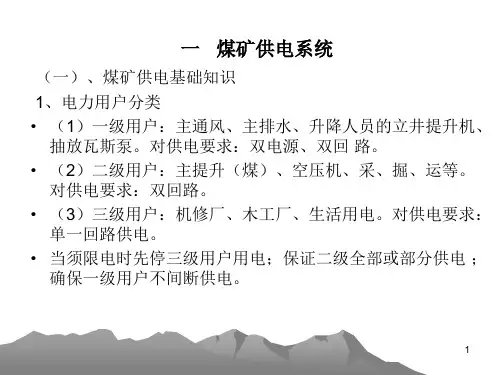

三、电力负荷的分类（依据重要性进行分类）
2.二类负荷（二级负荷）
1）定义：凡因突然停电造成大量减产或大量
废品的负荷。
2）二级负荷包括以下类型 (1)煤矿企业、井上、下主要生产环节的动力和照明设 备。 (2)水源缺乏地区的生产、生活水源水泵及配有备用泵 的消防水泵。 (3) 4t 以上锅炉设备。 (4)矿灯充电设备。 (5)以电机车为主要运输方式的整流及充电设备。 (6)自动交换机，大中型监控设备及管理计管机的用电 设备。 (7)电气集中的铁路运输信号设备。
2）一级负荷 一级负荷主要包括以下设备
(1)矿井主要扇风机。
(2)升降人员的立井提升机、矿井主提升设备。
(3)有淹没危险的井下主排水设备。
(4)矿井抽放瓦斯设备。 (5)突出、高瓦斯矿井掘进头的通风设备。 (6) 压风机、监测监控设备 。 (7)为井下供电的变电所。 3）供电要求：两个独立电源供电。
a.井底车场及其附近巷道的低压用电设备，可由设在地面变电所
的配电变压器降压后，用低压电缆通过井筒送到井底车场配电所， 再由井底车场配电所将低压电能送至各低压用电设备。井下架线 式电机车所用直流电源，可在地面变电所整流，然后将直流电用
电缆沿井筒送到井底车场 配电所后供给。
b.当采区负荷不大或无高压用电设备时，采区用电由地面变电所
总 结 “9434”
1、煤矿的供电的9大特殊性？ 2、煤矿供电的4个基本要求“可安质经”。
3、三大负荷的要求
4、地面变电所、中央变电所、采区变电所、工作面 配电点的供电要求。
谢谢大家
（3）设备布置图
9.采区变电所
任务：接受中央变电所高压电能、变压、配出低压
电能。 1）采区变电所的结线 考虑因素：电源回路数、负 荷大小、变压器台数等。 （1）单电源进线。适用于：负荷小的工作面，炮采
工作面供电设计资料
工作面供电设计资料工作面供电设计是指在矿井工作面对照明、通信、控制、运输、液压及电器设备等进行电力供应的工程设计。
它是矿井安全生产的重要组成部分，直接关系到矿井的生产效率和安全性。
下面将从供电系统的选型、敷设方式、设备配置及故障保护等方面介绍工作面供电设计资料。
首先，供电系统的选型是工作面供电设计的重要环节之一、根据工作面的具体情况选择合适的供电系统，一般可分为沿线供电和集中供电两种方式。
沿线供电是指将电缆沿工作面的各个位置进行布设，适用于工作面距离较近的情况。
而集中供电是指将主供电线路从工作面的一侧引入，然后通过分支线路到达工作面的每个区域，适用于工作面距离较远的情况。
选择不同的供电系统需要考虑到工作面的尺寸、环境条件、电缆损耗及维护等方面的因素。
其次，敷设方式也是工作面供电设计的重要内容。
根据工作面的地质条件和空间限制，电缆的敷设方式可分为地面敷设和地下敷设两种形式。
地面敷设是将电缆通过架空或地道等方式敷设在工作面上方，适用于地质条件较好、空间较宽敞的情况。
而地下敷设是将电缆埋设在地下，适用于地质条件较差、空间较狭小的情况。
敷设方式的选择需要兼顾工作面的安全性、电缆的保护性以及维护的便利性。
此外，设备配置也是工作面供电设计的重要环节。
根据工作面的生产需要，选择适当的电源设备和配电设备。
电源设备主要包括变压器、开关设备和电源柜等，用于调整电源的电压、保护系统的安全。
配电设备主要包括配电箱、开关箱和接线箱等，用于将电源传递到工作面的各个终端设备。
设备配置的合理性和可靠性直接关系到工作面供电系统的稳定性和故障处理的便利性。
最后，工作面供电设计还需要考虑故障保护的问题。
在工作面供电系统中，故障保护是至关重要的，可以采用过电流保护、接地保护、温度保护及短路保护等方式。
在设计中需要考虑到供电系统的可靠性和故障处理的方便性，设置合适的保护设备以及可靠的断电装置，确保故障发生时能够及时停电，保障工作面人员的生命安全。
供电原始资料介绍
煤矿采区供电设计所需原始资料
在进行井下采区供电设计时，必须首先收集以下原始资料，作为设计的依据。
(1)矿井的瓦斯等级，采区煤层走向、倾角，煤层厚度、煤质硬度、顶底板情况、支护方式。
(2)采区巷道布置，采区区段数目、区段长度、走向长度、采煤工作面长度，采煤工作面数目，巷道断面尺寸。
(3)采煤方法，煤、矸、材料的运输方式，通风方式。
(4)采区机械设备的布置，各用电设备的详细技术特征。
(5)电源情况。了解采区附近现有变电所及中央变电所的分布情况，供电距离、供电能力及高压母线上的短路容量等情况。
(6)采区年产量、月产量、年工作时数，电气设备的价格、当地电价、硐室开拓费用、职工人数时还需要准备下述资料：
供电需准备资料
基建煤矿供电材料1、企业名称预核准通知书原件及复印件；2、采矿许可证原件及复印件；3、矿长资格证原件及复印件；4、矿长安全资格证原价及复印件；5、《设计安全专篇》电气部分复印件，地市级及以上煤矿安全监察局出具的《设计安全专篇》批准文件及复印件；对于无安全专篇、批准文件或申请用电容量超过煤矿安全专篇核定容量的，须提供县区级以上煤管局出具的同意增容容量的文件或证明；6、省煤炭工业局基建矿井批复文件原件，如无法提供原件其复印件必须经市煤炭工业局加盖公章；7、法定代表人原件及复印件；8、经办人身份证原件及复印件；9、授权委托书；10、用电设备明细表，近期及远期用电容量等，如有其它特别需要说明的需另附书面报告；11、煤矿基本负荷和用电量审核表；12、由煤矿的上级主管部门确认的煤矿增容后的保安负荷；13、应急电源（自备发电机组）铭牌参数；（增容后发电机容量应达到保安符合的120%）；14、非电性质安全措施（煤矿停电的应急预案）；15、煤矿环评许可手续或地市级环保局出具的许可证明；16、煤矿土地许可手续；17、山西省煤矿企业兼并重组整合工作领导组文件；18、办理增容用电，除提供上述资料外，还应提供原报装容量的有关资料：《供用电合同》原件；项目扩建或改建文件；19、其它必须的资料。
生产煤矿供电材料1、工商营业执照正本和副本原件及复印件；2、采矿许可证原件及复印件；3、安全生产许可证原件及复印件；4、煤炭生产许可证原件及复印件；5、矿长资格证原件及复印件；6、矿长安全资格证原件及复印件；7、《设计安全专篇》地市级以上煤矿安全监察局出具的《设计安全专篇》批准文件及复印件；对于无安全专篇、批准文件或申请用电容量超过煤矿安全专篇核定容量的，须提供地市级及以上煤炭工业局出具的同意新装容量的文件或证明；8、省煤炭工业局生产矿井批复文件原件及复印件；9、复工复产原件及复印件；10、法定代表人身份证原件及复印件；11、经办人身份证原件及复印件；12、授权委托书；13、用电设备明细表、近期及远期用电容量等，如有其它特别需要说明的需另附书面报告；14、煤矿基本负荷和月用电量审核表；15、由煤矿的上级主管部门确认的煤矿增容后的保安负荷；16、应急电源（自备发电机组）铭牌参数；（增容后发电机容量应达到保安符合的120%）；17、非电性质安全措施（煤矿停电的应急预案）；18、煤矿环评许可手续或地市级环保局出具的许可证明；19、煤矿土地许可手续；20、山西省煤矿企业兼并重组整合工作领导组文件；21、办理增容用电，除提供上述资料外，还应提供原报装容量的有关资料：《供用电合同》原件；项目扩建或改建文件；22、其它必须的资料。
工矿企业供电
2017年3月16日
13
3）其它资料
⑴ 气象资料。收集年最高、最低平均温度，最热月平均温
度与平均最高温度，架空线上的覆冰厚度、最大风速、风向， 年平均雷暴日数等。
⑵ 水文地质资料。收集地下水位，土壤冻结深度，土壤电
阻率，地下0.7m～1m深处的土壤温度、湿度等。
⑶ 本地区设备材料供应及运输情况。
2017年3月16日
7
1．供电设计的内容与步骤
设计任务：将接受的电能合理地分配到各用
电地点。 设计原则：保证供电要求，符合政策和有关 规程、规范的规定。 *************************************** 初步设计的内容和步骤 施工设计的内容和步骤
2017年3月16日 8
的名称、额定容量等详细的技术资料。
⑷ 用电设备的生产环境特征，如潮湿、灰尘、火灾和爆炸
程度等。
⑸ 用电设备对供电可靠性的要求。
2017年3月16日
12
2）电源资料
⑴ 电源的地理位置、地形和接线。了解附近能对本企业供电的发电厂、
变电所的分布情况、结线情况；了解本企业总变电所与其它各变电所的 相互距离和地形情况；了解电力系统的运行方式等情况。 ⑵ 短路参数和继电保护参数。收集同意供电的电源母线最大和最小运行 方式下的短路容量、次暂态短路电流、稳态短路电流、单相接地电流等； 收集供电端的继电保护方式及动作电流和动作时限的整定值，对本企业 受电端的继电保护方式和时限配合的要求。 ⑶ 电力部门对本企业功率因数补偿水平的要求；对电能计量仪表安装的 要求。 ⑷ 收集当地电价及电费收取办法和奖罚规定等。 ⑸ 企业电源线路部分设计及施工的分工（一般由电力部门负责），以及 本企业应负担的投资额。
矿区工业园区供电资料
矿区工业园区供电资料矿区电力目前已形成110KV、35KV、10KV三级送配电供电网络(35KV 及以上变电站见明细表)。
全区电网网架结构布局合理、技术先进、管理科学、自动化程序高，能充分满足全区广大电力客户的电力需求。
一、电站情况：（一）110KV变电站(3座)全区正在使用的110KV变电站2座（隶属石家庄电业局），分别为青泉变电站、西王变电站，主变总容量220MVA；正在建设的110KV变电站一座，选址于鑫跃以西约1000米，主变容量63MVA，预计2010年11月左右投入使用。
2010年开工建设220KV井矿变电站一座，主变容量360MVA，预计2012年竣工投运。
1、清泉110KV变电站：该站为110KV变电站，位于青泉村东北处。
1989年9月建成并投入运行，占地11173平方米，主变容量20MVA*1+50MVA*1，电压等级110/35/10KV。
为矿区电网主要电源，110KV 进线两路，长14.4公里，一路来自井陉罗庄220KV变电站，另一路来自井陉秀林110KV变电站。
2、西王110KV变电站：该站为2008年新建变电站，总投资5000万元，于2009年6月30日建成投运，位于井陉矿区东部，丰达钢铁集团厂区内。
主变容量一期2*50MVA（终期3*50MVA），采用有载调压变压器，电压等级110/35/10KV，110KV进线两路，长11.6公里,两路电源均来自罗庄220KV变电站。
主供矿区煤矿、钢铁等重要用户用电。
3、贾庄110KV变电站：该站为2010年新建变电站，总投资5000万元，位于矿区常恒能源有限公司西部。
主变容量2*31.5MVA（终期3*50MVA），电压等级110/35/10KV，110KV进线两路，长15公里,分别为贾庄线、罗桃线，该站主要服务矿区工业园区。
4、正在谋划中的井矿220KV变电站(1座)：为更好地服务全区经济建设，满足煤焦化循环经济发展，谋划新建220KV变电站一座工程项目，计划总投资1.5亿元，建设周期两年，预计于2010年开工建设。
工矿企业供电
工矿企业供电【篇一：工矿企业供电】1.工矿企业供电设计的任务是把从电力系统接受的电能，合理地分配到各用电地点；其原则是在保证供电可靠、安全、质量好的前提下，以最经济而简单的方式合理地分配并充分利用电能。
2.供电设计所需的原始资料： 1）设计企业资料； 2）电源资料； 3）其他资料。
3.供电设计方案技术比较的项目： 1）供电的可靠性； 2）电能的质量； 3）安装、运行、操作、维护、检修、调度和管理等条件； 4）变电所、线路通道等占地情况； 5）施工条件、建设进度、分期建设的可能性与灵活性； 6）扩建和发展的可能性； 7）临时性工程的多少等。
4.供电设计方案经济比较的项目： 1）基建投资费； 2）年运行费； 3）折回年限法确定的经济方案。
5.工矿企业对供电的基本要求：供电可靠；供电安全；供电质量；供电经济。
6.电力负荷按对供电可靠性要求不同分为：一类负荷；二类负荷；三类负荷。
7.供电电压应高于受电电压 5%。
8.凡因突然中断供电，可能造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失的活在政治上产生不良影响的负荷，均属一类负荷。
如钢厂炼钢炉，电解铝厂，矿井的主通风设备。
10.衡量电能质量的两个主要指标：电压和频率。
11.电力网的结线方式分为：放射式、干线式及环式。
（各自优缺点及应用 p11 ）12.电网中性点运行方式有：中性点不接地、中性点经消弧线圈接地、中性点直接接地。
13.确定变电所位置的首要原则是变电所应尽量靠近负荷中心。
选14.矿井供电系统分为深井供电系统和浅井供电系统。
15.深井供电系统适用于煤层埋藏深、井下负荷大、涌水量大的矿井；而煤层埋藏不深、井田范围大、井下负荷不大、涌水量小的矿井采用浅井供电系统。
16.用电设备工作制分为：长时工作制，短时工作制和断续周期工作制。
（特点及应用 p29 ）17.提高功率因数的意义： 1）提高电力供电系统的供电能力； 2）减少供电网中的电力损失；3）减少供电网的电能损耗。
矿山安全供电资料
3）正常情况下，矿井电源应采用分列运行方式，一 回路运行时另一回路必须带电备用，以保证供电的连续性。
4）10kV及其以下的矿井架空电源线路不得共杆架设。 5）矿井电源线路上严禁装设负荷定量器。 6）对井下各水平中央变电所、主排水泵和下山开采 的采区排水泵供电线路，不得少于两回路。当任一回路停 止供电时，其余回路应能承担全部负荷。主要通风机、提 升人员的立井绞车、瓦斯抽放泵等主要设备房，应各有两 回路直接由变（配）电所馈出的供电线路；受条件限制时， 其中的一回路可引自上述同种设备房的配电装置。 上述供电线路应来自各自变压器和母线段，线路上不 应分接任何负荷。上述设备的控制回路和辅助设备，必须
电力负荷的分级目的是为了合理供电。在供电系 统发生故障或检修时，限制用电负荷就能区别对待。 先停三级用户用电，必要时停部分或全部二级用户用 电，确保一级用户供电可靠。
3
（二）煤矿供电系统。
煤矿供电系统由地面变电所、井下中央变电所、采 区变电所、移动变电站、工作面配电点及各级输配电 线路组成。
为保证供电可靠，地面变电所、中央变电所都为双回 路供电。
注：井下：高压，不超过10kV；低压，不超过 1140V；固定照明、信号、电话和手持式电气设备的供 电额定电压，不超过127V；远距离控制线路的额定电 压，不超过36V；采区电气设备使用3kV供电时，必须 制定专门的安全措施。
4
矿井供电系统分为深井供电与浅井供电系统 （方式）。
确定矿井供电方式的主要因素有：井田范围大 小、煤层的埋藏深度、开采方式、井下涌水量、产 量、机械化电气化程度等。对于开采煤层较深、年 产量大的矿井，通常经过井筒将6kV（或10kV）高 压送入井下，一般将这种方式称为深井供电。对于 煤层埋藏较浅、且用电负荷少的矿井，可通过井筒 或钻孔将660V或380V送入井下，这种供电方式称 浅井供电。详见供电系统图。
三、(电钳)矿井供电系统及采区供电安全
国标规定： 通过人体的触
电安全电流为30mA。
图：变压器中性点直 接接地时人体触及一 相带电体的情况
一、矿井供电系统 3、变电器的中性点运行方式 矿井供电系统及采区供电安全
下中央变电所等。 ②供电要求：两个独立电源供电。
二级 负荷
因供电突然中断，给矿井造成大量减产或较大 损失者。如：采区变电所、空压机、综合采煤 机械等。一般采用双回路或环系形供电。
三级 负荷
不属于一、二级的属于三级供电。 如：地面照明、机修厂等。
一般采用单回路供电、多负荷共用一条输电线路。
2、额定电压等级
矿井供电系统及采区供电安全
能使电气设备正常运行的电压，叫额定电压。
设备在额定电压范围内运行时，可以获得最好的经济 技术效果。
设备的额定电压与电网的额定电压相同。变压
器二次绕组的额定电压，是指变压器在一次绕组上加 额定电压时的二次绕组的开路电压。变压器运行时， 其绕组大约有5%的阻抗电压降，如供电线路长，还 应考虑供电损耗。有国家规定的标准额定电压为额定 电压等级。
— —
用途 井上下高压电机及配电电压 高压电动机及供电电压 部分矿井采区电气设备 综采工作面成套电气设备 低压动力用电电压 低压动力用电电压
照明、信号、电话和手持式 电气设备的最高限额电压 电气设备的控制回路 架线式电机车
二、电力负荷对供电的基本要求 矿井供电系统及采区供电安全
1、保证供电的可靠性
矿井供电系统及采区供电安全
4、低压配电线路的接线方式
工矿供电系统基础
电源1
电源2
35kV QF1
T1
T2
QF2 380V
低压动力
6-10kV
提通 升风 机机
压 风 机
其 他
备 用
井筒
工作面配电点
井下中央 变电所
西备变主
翼用流排
采
设水
区
备泵
采区变电所
6-10kV
QF3 380V
(660V)
低压动力
6-10kV
主变
东
排流备 翼
水设用 采
泵备
区
移动变电站
0.66-1.14kV 工作面配电点
三、工厂供配电系统结构
构成：总降压变电所、高压配电所、配电线路、车间变电所、用电设备。
总降压变电所 将35～110kV的外部供电电压变换为6～10kV
的高压配电电压，给高压配电所、各车间变电 所和高压电动机供电。
高压配电所 集中接受6～10kV电压，再分配到附近各车间
变电所和高压用电设备。一般负荷分散、厂区 大的大型企业需设置高压配电所。
变压器 变压器的一次绕组：相当于用电设备，所以一次绕组的额定电压与用电设备额定
电压相同。
注上的意其：中但5当%用变于压补器偿一变次压绕器组绕直组接上的与电发压电损机失相；当连变另时压外，器5变%供压电器距一离较次短绕时组，的可额以定不电考压虑与线发路 电即用时于的机情补况额偿。定线电路压上相的等电。压损失，适用于变压可器。电供压电损距失离，较只长需要补偿变压器绕组上的电压损失 变压器的二次绕组对于用电设备而言，相当于供电设备。
谢 谢！
工矿供电
课程介绍
研究工矿企业内部所需电能的供应、分配问题。 采用案例式教学，以煤矿35kV变电站电气部分设计实例贯穿整 个课程始终，并按照设计步骤依次展开课程内容。将变电站设计 分为若干个子项目来完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
三、额定电压等级
1. 额定电压：能使各种电气设备、电器等正常工作的 电压，此时其技术性能和经济效果最好。
2. 额定电压等级：由国家规定的各种标准额定电压。 作用：便于各种电力设备生产制造标准化和系 列化。
三、额定电压等级
表 1-1 电力系统和工矿企业常见额定电压等级（kV）
17
二、电网中性点运行方式
定义：发电机和变压器的中性点与大地的连接 关系称为中性点运行方式。
常用的有： 1．中性点不接地 2．中性点经消弧线圈接地 3．中性点直接接地
18
1．中性点不接地系统
一相接地时：
接地相对地电压为零，其它两相对地电压为线电压。 非故障相对地电流为正常时的 3 倍，相位超前线电压90°。 接地点的接地电流为正常时相对地电容电流的3倍，超前接
例如：地面常用变压器有35/6.3kV、35/10.5kV、10/0.4kV； 井下变压器有6/0.693kV 、10/1.2kV 、0.66/0.133kV等。
企业供电电压的选择： 取决于电源电压，用电设备电压、容量及供电距离。
7
《煤矿安全规程》第448条规定：
井下各级电压等级规定
（1）高压不应超过10000V。 （2）低压不应超过1140V。 （3）信号、照明、电话和手持式电气设备的 供电电压不应超过127V。 （4）远距离控制线路的额定电压不超过36V。 采区电气设备在使用3300V供电时，必须制 定专门的安全措施。
工矿企业供电
第一章 工矿企业供电系统
第一节 概述 第二节 电力网 第三节 工矿企业变电所
1
一、电力系统和电力网
1. 电力系统的概念：是指进行生产、传输、变换、 分配、消费电能的各个环节构成的一个整体。
W1
W2
G T1
L1 T2
W3
电力网 电力系统
图1 一个简单的电力系统
2
G 水 库G
G
电力系统
一、电电力网 力系统
8
请根据下面系统图已知参数确定各电气元件的 额定电压.
110kV
T2 110/10.5kV
10kV
G
6.3kV
6.3/363/121kV
330kV
T1 6kV
T4 380V
T3 35kV
330/38.5kV
6/0.4kV
四、工矿企业对供电的要求_1
1.可靠供电
不间断供电。为实现可靠供电，要把负荷分级，区 别对待。
负荷分三类：
1）一级负荷（一类负荷） 必须有两个独立电源供电。 2）二级负荷（二类负荷） 一个专用电源供电。有条
件时，也可用两个电源供电。 3）三级负荷（三类负荷） 不考虑备用电源。
10
负荷分级的目的
对电力负荷分类的目的是为了便于合理地供电。
在供电系统运行，确保一级负荷的供电不间断；保证二 级负荷的用电；而对三级负荷则更多地考虑供电的经 济性。因此，当电力系统因故障必须拉闸限电时，首 先停三级负荷，必要时再停二级负荷，但必须保证一 级负荷的用电。
500kV
枢纽 变电站
220kV
G
锅 炉
G
锅 炉
锅 炉
G
锅 炉
G
500kV
500kV
枢纽 变电站
图 1-1 电力系统示意图
220kV
220kV
区域 变电站
区域
变电站 10kV
110kV
35kV
大型企 业
110kV
区域 变电站
城 市 10kV
35kV
大型企 业
3
二、工矿企业电源
电源多来自电力网。 企业总变电所的电源电压：6～110kV。依据企
电力网 它是由各种电气设备及输电线路组成的输送、控制 和分配电能的网络。
任务：输送、分配电能，变换和调节电压。 电力网分类：
电流种类：交流、直流电网； 电压高低：低压（≤1200V）和高压（≥3kV）电网； 中性点运行方式：中性点接地、中性点不接地。
13
一、电网与用户的结线方式
1．放射式 2．环式 3．干线式
类 电网和用电设
型 备的额定电压
直
0.25
流
0.55
用途 井下架线式电机车
电源设备的 额定电压
0.275 0.6
（0.127） 井下照明、煤电钻、通信等.23
0.38
地面中、小型动力
0.40
交
（0.66）
井下中、小型动力
（0.693）
（1.14） 井下综采、综掘工作面动力 （1.2）
35 110 220 500
（0.133） 0.23 0.4
（0.693） （1.2） （3.45） 6.3，6.6 10.5，11 38.5 121 242 550
三、额定电压等级
电网和用电设备的额定电压等级UN 是国家标准规定的。 发电机的额定电压UGN 比UN 高5％。
变压器 ：
一次侧额定电压U1N 等于UN 或1.05UN ； 二次侧额定电压U2N 等于1.05UN 或1.1UN 。
（3.3）
大型综采工作面动力
（3.45）
6
配电、大型电动机
6.3
10
配电、大型电动机
10.5
流
35
大、中型企业电源
110
特大型企业电源、区域配电
220
中距离输电
500
远距离输电
变压器的额定电压
原绕组
副绕组
（0.127） 0.22 0.38
（0.66） （1.14） （3.3）
6，6.3 10，10.5
11
四、工矿企业对供电的要求_2
2.安全供电
人身和设备安全。防爆、防火、防触电。
3.高质量供电（质好）
频率稳定：大电网允许频率偏差±0.2Hz。
电压稳定：一般允许电压偏移±5%UN 。
电压偏移：用电设备端电压与其额定电压的差值。
4.经济供电
降低基建投资、设备材料消耗、年运行费用。
12
第二节 电网
地相电压90°。
N
UA
A
UB UC
B CC CB CA C
14
1．放射式
用户1为二级负荷，采用 专用单回路电源线路供 电，可靠性不高。
用户3由一个变电所双回 路供电，可靠性较高。
用户2为一级负荷，由两 个变电所供电，可靠性 最高。
用户1 用户2 图1-2 放射式
变电站(所) 用户3
15
2．环式
)
变电站(所)
用户1
用户2
图1-3 环式
适用于向两个彼此之
间相距较近，而离
电源都较远，负荷
变容电量站相 差(所不) 太 大 ，
且对供电可靠性要
求较高的一级负荷
或重要 供电。
的
二用级户负1荷
图1-4 干线式
用户
16
3．干线式
变电站(所)
用户2
多用户共用一条输电线路， 节省供电设备，造价较低， 但可靠性差，容易因一个 用户故障引起多个用户停 电。
用户1 图1-4 干线式
干线式一般用于三级负荷供 电。
