频率测量(HZ)
频率时间和相位的测量
频率时间和相位的测量频率、时间和相位的测量是现代科技中非常重要的一项技术。
在通信、电力系统、航空航天等领域，准确测量频率、时间和相位可以确保系统的稳定性、可靠性和正常运行。
本文将从频率测量、时间测量和相位测量三个方面进行介绍。
第一部分：频率测量频率是指单位时间内发生的事件的次数。
在通信系统中，频率是指信号波形的周期性重复次数。
频率的测量常用的方法有：阻抗频率测量和计数频率测量。
阻抗频率测量是通过测量电路中的阻抗变化来计算频率。
具体方法是将信号加到一个频率依赖的电路上，测量电路的阻抗变化。
阻抗频率测量的精度高，适用于高精度要求的场合，如科学研究和实验室测量等。
计数频率测量是通过计数单位时间内信号波形的周期数来计算频率。
具体方法是将信号输入到计数器中，计数器会记录信号波形的上升沿或下降沿的个数，然后将个数除以测量时间得到频率。
计数频率测量的精度相对较低，适用于一般工业生产和实际应用中。
第二部分：时间测量时间是指事件的发生顺序和持续时间。
时间的测量常用的方法有：基于机械系统的时间测量和基于电磁波传播的时间测量。
基于机械系统的时间测量是通过机械装置的运动来测量时间。
最早的时间测量仪器是机械钟。
现代的机械钟使用特殊设计的机械组件，如摆轮、游丝等，来实现稳定的精确时间测量。
基于机械系统的时间测量具有较高的稳定性和精度，但受限于机械部件的制造工艺和环境因素，无法实现高精度要求。
基于电磁波传播的时间测量是现代科技中最主要的时间测量方法。
基于电磁波传播的时间测量使用电磁波在空间传播的规律来测量时间。
具体方法是使用特殊的发射器和接收器，通过测量电磁波传播的时间差来确定事件的发生时间。
这种时间测量方法精度高，适用于需要高精度时间的领域，如导航系统和科学研究等。
第三部分：相位测量相位是指两个波形之间的关系。
相位的测量常用的方法有：频率锁相测量和相位差测量。
频率锁相测量是通过比较两个波形的频率差异来测量相位。
具体方法是将两个波形输入到一个锁相环中，通过调整锁相环中的参数，使两个波形的频率一致，从而得到相位差。
光电式手持转速表使用方法
手持转速表操作规程一、测量程序:1、向待测物体贴上一个反射标记。
2、按下测量铵钮,使可见光束与目标成一直线,监视灯亮。
3、待显示值稳定时,释放测量按钮.此时无显示,但测量的最大值、最小值和最后一个显示值自动记忆在仪表中。
3、测量完毕。
二、操作说明：1、累积测量（TOTAL）A:向待测物体上贴一个反射标记，将功能选择开关拨至“TOTAL”档。
B:装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测物每转过一周或每经过一次反射标志，仪表读数加1，如此循环，直到松开测量按钮，这是累积值就会自动存储在仪表中。
C:此时按下MEM记忆键，即可显示出累积值。
2、频率测量（Hz）A:向待测物体上贴一个反射标记，将功能选择开关拨至“Hz”档。
B：装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测目标成一条直线，开始测量。
C：待显示值稳定后，释放测量钮。
此时现实屏无任何显示，但测量结果已经自动存储在仪表中，测量结束。
D：此时按下MEM记忆键，即可显示出最大值、最小值及最后测量值。
（或多数据存储值）3、转速测量（RPM）A：向待测物体上贴一个反射标记，功能选择开关拨至“RPM”档。
B:装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测目标成一条直线，开始测量。
C:待显示值稳定后，释放测量钮。
此时现实屏无任何显示，但测量结果已经自动存储在仪表中，测量结束。
D：此时按下MEM记忆键，即可显示出最大值、最小值及最后测量值。
（或多数将存储值）三、测量注意事项:1、反射标记:剪下12mm方形的粘带,并在每个旋转轴上贴上一块。
应注意非反射面积必须比反射面积要大;如果转轴明显反光,则必须先搽以黑漆或黑胶布,再在上面贴上反光标记;在贴上反光标记之前,转轴表面必须干净与平滑。
2、低转速测量:为提高测量精度,在测量很低的转速时,建议用户在被测物体上均匀地多贴上几块反射标记.此时显示器上的读数除以反射标记数目即可得到实际的转速值。

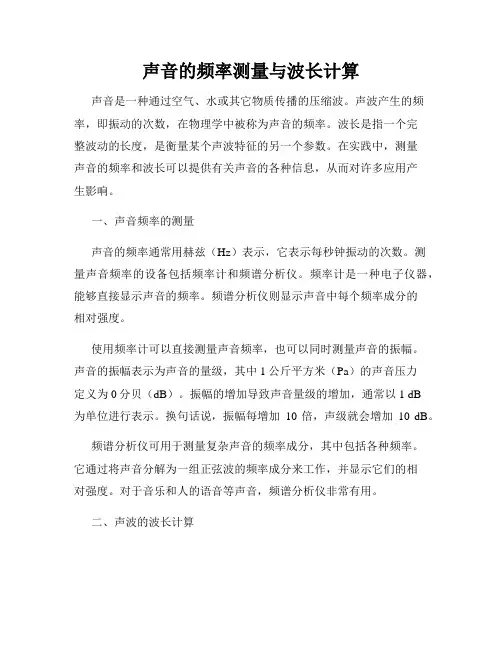

声音的频率测量与波长计算
声音的频率测量与波长计算声音是一种通过空气、水或其它物质传播的压缩波。
声波产生的频率，即振动的次数，在物理学中被称为声音的频率。
波长是指一个完整波动的长度，是衡量某个声波特征的另一个参数。
在实践中，测量声音的频率和波长可以提供有关声音的各种信息，从而对许多应用产生影响。
一、声音频率的测量声音的频率通常用赫兹（Hz）表示，它表示每秒钟振动的次数。
测量声音频率的设备包括频率计和频谱分析仪。
频率计是一种电子仪器，能够直接显示声音的频率。
频谱分析仪则显示声音中每个频率成分的相对强度。
使用频率计可以直接测量声音频率，也可以同时测量声音的振幅。
声音的振幅表示为声音的量级，其中1公斤平方米（Pa）的声音压力定义为0分贝（dB）。
振幅的增加导致声音量级的增加，通常以1 dB为单位进行表示。
换句话说，振幅每增加10倍，声级就会增加10 dB。
频谱分析仪可用于测量复杂声音的频率成分，其中包括各种频率。
它通过将声音分解为一组正弦波的频率成分来工作，并显示它们的相对强度。
对于音乐和人的语音等声音，频谱分析仪非常有用。
二、声波的波长计算声波的波长是指一个完整波动的长度，通常用米（m）的单位来度量，根据声波的频率和速度可以计算。
在空气中，声音的速度约为每秒340米，因此可以使用以下公式计算声波的波长：波长（m）=声速（m/s）/频率（Hz）例如，如果声音的频率为1000赫兹，则根据公式，波长为0.34米（即340米/1000 Hz）。
另一个重要参数是波长和它们在空气中的传播速度之间的关系。
波长越长，声音的频率就越低。
因此，同一源头产生的声音，其声波的波长较长，低音效果更明显。
这是为什么低音音乐会产生强烈的震动感，而尖锐音乐的震动感不太明显。
结论声音的频率和波长是用于描述声音特征的两种参数。
声音的频率描述声音振动的次数，而声波的波长则表示声音的波动长度。
测量声音频率和波长的设备可以提供关于声音特性的详细信息。
这些信息对于工程、音乐和医学应用都非常有用。
频率测量技术
如图 4-4 所示
图 4-4 频差倍增法
图中符号 xm，x（m-1）分别为倍频器，
— 为混频器。 fx 与 fr 具有相同的标称值，否则就在输入端先变成相同标称值的频率。 设 fx=fr+Δf 则第一级混频器的输出频率为
fⅠ=mfx+（m-1）fr =m（fr-+Δf）-（m-1）fr = fr+mΔf
一、工作原理
如图 4-3 所示 首先由控制器产生一个予定的闸门时间 T，称为控制信号。当控制信号前沿 出现后，随之而来的输入信号的第一个脉冲打开电子门 A 和 B，两个计数条分别 对两路不同信号开始计数，一路为输入信号，另一路为晶振信号通过倍频器产生 的高频信号，简称为时基。当控制信号后沿出现后，随之而来的输入信号的第一 脉冲关闭电子门 A 和 B，两个计数条的计数也随之停止，所计的数分别为 Na 和 Nb。 控制器所设定的闸门时间是由内部晶振分频所得到的，故是准确的所要求的 取样时间，设为 T。两个电子门实际打开的时间为τ，并不等于 T，但两者相差很 小，故可近似的看做为所要求的取样时间。设被测信号的周期为τx，时基的周期 为τb，则从图中可得：
（4-4）
第二项是无法准确给出的测量误差，但可以求出每个误差的范围。
由图中看出 0≤ ∆τ1 ≤τ x ，0≤ ∆τ 2 ≤ τ x
故有- τ x ≤（ ∆τ1 + ∆τ 2 −τ x ）≤τ x
相应的频率实际值应为
N −1 τ
≤
fx≤
N +1 τ
这意味着，实际频率比测得值 N/τ可能高，但最高不会高出 1/τHz；也可能低，

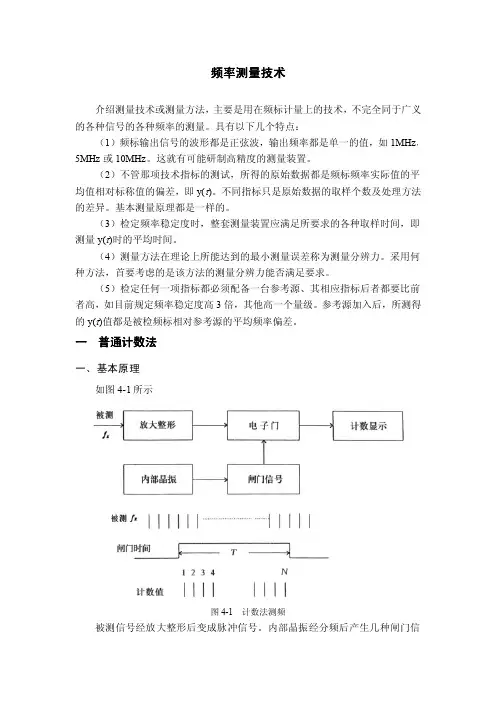

频率测量技术
介绍测量技术或测量方法，主要是用在频标计量上的技术，不完全同于广义 的各种信号的各种频率的测量。具有以下几个特点：
频率时间测量
N 1 Tc Tc 1
N
N
NTc Tx
fcTx
第五章 频率时间测量
测量周期误差
Tx
Tx
fc
fc
1 N
fc
fc
Tc Tx
例如，某计数式频率计 fc / fc 2 107 ，在测量周期时，取 Tc=1us，则当被测信号周期Tx=1s时测量误差为
频率是单位时间内周期性过程重复、循环或振动的次 数，记为f。 f与T之间有下述重要关系，即 f 1
T
周期T的单位是秒，频率的单位是1／秒，即赫兹(Hz)
频率标准简称频标，有石英钟频标、原子频标和天 文频标，原子频标的准确度可达10-13。
第五章 频率时间测量
3、频率（时间）测量的特点：
① 测量精度高。由于有时频标准源，并可方便采用无 线电波进行远距离迅速传递，频率（时间）测量所能达 到的分辨率和准确度最高。
微分得 dTx TcdN NdTc
dTx dN dTc NTc N Tc
或 dTx dN dTc Tx N Tc
用增量符号表示
Tx N Tc
Tx N Tc
因 Tc
1 fc ，Tc上升时， fc下降，所以有
Tc fc
Tc
fc
△N为计数误差，在极限情况下，量化误差 N 1 ，所以
第五章 频率时间测量
电子计数器的测频原 理实质是以比较法为 基础。它将被测信号 频率fx和已知的时基 信号频率fc相比，将 相比的结果以数字的 形式显示出来。
第五章 频率时间测量
二、误差分析计算
1、量化误差—±1误差
测量声音频率
测量声音频率声音频率是指声音波的震动频率, 即单位时间内声音波的振动次数。
频率通常以赫兹（Hz）为单位表示。
测量声音频率可以帮助我们了解声音的特性和产生的原因。
在本文中，我们将探讨测量声音频率的几种方法和其在不同领域中的应用。
一、声音频率的测量方法1. 经验法：一般人可以通过听觉来大致判断声音的频率。
例如，人们对于低频声音，如雷声，通常感觉更低沉；而对于高频声音，如小鸟的鸣叫声，我们会感到更尖锐。
然而，这种方法只能提供主观的估计，并且对于非常精确的频率测量不够准确。
2. 频谱分析：频谱分析是一种更准确的测量声音频率的方法。
通过将声音输入到频谱分析仪中，它会将声音的频率分解为不同的频谱成分，然后以图表或数字的方式展示出来。
这种方法可以提供更详细的频率信息，并且适用于各种声音。
3. 手持式测量仪：现代科技发展使得手持式测量仪器的应用变得更加便捷。
例如，声音频率计是一种通过接收声音信号并将其转换为数字频率值的手持式装置。
这类仪器通常具有高精度和高灵敏度，能够准确测量声音频率。
二、声音频率的应用1. 音乐制作：在音乐制作过程中，测量声音频率对于调音师和音乐制作人来说非常重要。
他们可以使用声音频率计来确保音乐中的各个音符和和弦的频率完美匹配，以确保声音在不同音响设备和音乐播放器上的表现一致。
2. 语音识别：语音识别技术已经应用于很多领域，如人机交互、智能助理等。
测量声音频率是语音识别算法的关键步骤之一。
通过识别和分析声音频率，计算机可以将声音转化为文字，实现语音输入和命令控制。
3. 医疗诊断：在医疗领域，测量声音频率可以帮助医生诊断疾病。
例如，声音频率的异常可能与呼吸系统或心脏疾病有关。
医生可以使用声音频率计来记录患者的声音，并进行分析，以判断是否存在异常音。
这对于早期发现和治疗疾病至关重要。
4. 环境监测：测量声音频率也可以用于环境监测。
例如，城市交通噪音、工业厂房声音等都是城市环境中的常见问题。
通过监测和分析声音频率，我们可以评估噪音的影响，并采取措施减少噪音对人类健康和生活质量的影响。
频率测量原理
频率测量原理频率测量原理是电子技术中重要的一部分，其涉及到信号的周期性和连续性，因此被广泛应用于各种领域中。
在本文中，我们将介绍频率测量原理的基本概念和实现方法。
一、什么是频率？频率指的是信号的周期性，即信号在单位时间内往复发生的次数。
频率以赫兹（Hz）为单位，一赫兹表示一个周期在一秒钟内重复的次数。
二、频率测量的基本原理频率测量的基本原理是通过测量信号周期的长短，再将其转化为频率。
频率测量的方法主要有如下几种：1、测量信号波形的周期。
这种方法适用于周期性稳定的信号，常常通过示波器进行测量。
示波器能够显示信号的波形，通过读取信号的周期长度，计算得出其频率。
2、计数器测量。
计数器测量是一种基于累计计数的方法，一般使用数字频率计或万用表实现。
这种方法适用于信号周期不太稳定的场合，通过在一个基准时间内对信号的正半个周期进行计数，然后将计数结果除以基准时间，即可得出信号的频率。
3、相位差测量。
相位差测量是通过测量信号输出端和参考信号输出端的相位差来间接测量信号的频率。
这种方法一般适用于精度要求较高的场合，例如频率标准实验室中的频率测量仪器。
三、常用的频率测量仪器常用的频率测量仪器有数字频率计、频谱仪、万用表等。
数字频率计是一种专门用于频率测量的仪器，其测量精度高、使用方便。
频谱仪是一种能够将复杂信号分解为基本频率成分的仪器，其测量范围广，适用于信号分析和调试等场合。
万用表是一种通用性较强的测量仪器，可以测量电压、电流、阻抗、容抗等多种参数，而其频率测量功能相对较弱。
四、频率测量的应用频率测量在电子技术的各个领域中都有广泛的应用。
例如在通信系统中，频率测量是保证通信质量和信号稳定的重要手段。
在电力系统中，频率测量是实现电网同步运行的关键措施。
在工业控制中，频率测量可以用于测量转速、频率调整等。
总之，频率测量是电子技术中不可或缺的一部分，其测量原理和方法需要特别关注。
我国的电子技术发展已经日渐成熟，我们要不断地加强学习和研究，为电子技术的进一步发展作出贡献。
第三章 时间频率计量
3.1 概述
一、基本概念 时间是一个基本的物理量，单位是秒（s）。 在单位时间内周期运动重复、循环、振动的 次数称为频率，单位是赫兹（Hz）。 时间间隔是连续流逝的时间中两个瞬时之间 的间隔，可用时间坐标轴上的线段来表示。 作为线段中任何一点的瞬间称为时刻。 时标是能给各个事件赋予时刻的时间参考标 尺的简称。
二、时标的沿革 （1）世界时 以地球的自转运动为基础。 时间单位是平太阳秒，等于一个平太阳日的 1/86400。 （2）历书时 以地球绕太阳的公转运动周期为基础。 时间单位是历书秒，它是从1899年12月31 日12时起始的回归年的1/31556925.9747。
（3）国际原子时 时间单位是原子秒，等于铯-133原子基态的 两个超精细能级之间跃迁所对应的辐射的 9192631770个周期的持续时间。 国际原子时与世界时之差，正以每年大约1s 的速度不断扩大。 （4）协调世界时 其时刻尽量和世界时一致，时间间隔秒与原 子秒保持严格一致。通过增减一整秒（闰秒） 的办法进行协调。
所以测量低频时不宜采用直接测频方法，宜采用测 周期的方法，再换算成被测信号的频率，从而提高 测量的精确度
fc/fc=5*10-9
由右图知： fx一定时，闸门 时间越大，测量 精确度越高； T 一定时， fx越 大，测量精确度 越高；但以标准 频率误差为极限
T=0.1s
五、外差法扩大频率测量范围
一、时间基准的产生 频率是每秒内信号变化的次数。要准确测量频率必须 首先要确定一个准确的时间间隔。一般选用高稳定度 石英晶体谐振器来产生时间基准。 设石英晶体振荡器产生的 脉冲周期为T0，经过一系 列分频后可得到基准标准 的时基，如10ms, 0.1s, 1s, 10s等。如图所示，T＝ N0T0，N0是时基T内含有 晶振本身振荡周期的整数 倍数。
频率计的主要技术指标
频率计的主要技术指标
1．频率测量
精 度：±1计数值±基准时间误差×频率 B通道量程：100MHz～1GHz 分辨率：100Hz、1KHz、10kHz 闸门时间：0.01s、0.1s、1s任选
精度：±1计数值±基准时间误差×频率
频率计的主要技术指标
2．周期测量
输入：A通道 量程：10Hz～10MHz 分辨率：10-7s、10-8s、10-9s任选 精度：±1计数值±基准时间误差×周期
5．时基 时基频率：10MHz 短期稳定度：±3×10-9/秒 长期稳定度： ±2×10-5/月
频率计的主要技术指标
ห้องสมุดไป่ตู้
20mVrms
30mVrms
频率计的主要技术指标
4．输入特性 衰减：×1、×20固定 滤波：低通，100KHz，－3dB 输入阻抗：约1MΩ（少于35pF）
最大安全电压：250V(DC+ACrms) (ATT置×20)
B通道 输入灵敏度：20mVrms 输入阻抗：约50Ω 最大安全电压：3V
频率计的主要技术指标
频率计的主要技术指标
天津市武清区职业中等专业学校
李尚男
频率计的主要技术指标
1．频率测量
A通道量程：10Hz～10MHz直接计数 10MHz～100MHz按比例计数 分辨率 直接计数：1Hz、10Hz、100Hz任选
按比例计数：10Hz、100Hz、1000Hz任选
闸门时间：0.01s、0.1s、1s任选
频率计的主要技术指标
3．累计测量
输入：A通道 量程：10Hz～10MHz 分辨率：±1输入计数值
频率计的主要技术指标
4．输入特性
A通道 输入灵敏度： 10MHz量程：10HZ-8MHZ 8MHZ-10MHZ 20mVrms 30mVrms
声音频率测量
声音频率测量声音频率是指声音在单位时间内振动的次数，通常以赫兹（Hz）为单位。
声音频率测量广泛应用于音频工程、医学、科学研究等领域。
本文将介绍声音频率测量的原理、方法和应用。
一、原理声音是由物体的震动引起的，并通过空气等媒介传播。
声音的频率决定了其音调的高低。
频率越高，音调越高；频率越低，音调越低。
声音频率的测量是通过计算单位时间内声音的振动次数来实现的。
二、方法1. 声音频率测量仪器声音频率测量可以借助于专用的仪器设备，如频谱分析仪、声级计等。
频谱分析仪可以将声音信号转换为频谱图形，通过观察频谱图形中的峰值位置来确定声音的频率。
声级计则可直接测量声音的频率，并显示在仪器上。
2. 使用计算机软件现代计算机软件也可以实现声音频率的测量。
通过麦克风采集声音信号，并通过软件对信号进行频谱分析，可以准确得到声音的频率。
许多音频编辑软件和声音分析软件具备频率测量功能，用户只需将待测声音输入计算机，软件会自动测量并显示频率结果。
三、应用1. 音频工程在音频工程领域，声音频率测量被广泛应用于音乐制作、音响调试等方面。
通过测量音乐乐器或声音系统输出的频率，可以调整音频设备的参数，以达到音质优化和平衡声场的目的。
2. 医学在医学领域，声音频率测量用于诊断和研究。
例如，医生可以用音频设备测量患者的心脏、呼吸等生理产生的声音频率，从而判断是否存在异常情况。
3. 科学研究声音频率测量在科学研究中也具有重要意义。
例如，在物理学实验中，研究人员可以通过测量材料表面发出声音的频率，来研究其物理特性。
在声学研究中，通过测量声音频率可以揭示声音传播、共振现象等声学性质。
总结声音频率测量是一项广泛应用于各个领域的技术。
通过合适的仪器设备或计算机软件，我们可以准确、快速地测量声音频率。
音频工程、医学和科学研究等领域都依赖于声音频率测量来进行相关的工作和研究。
随着技术的不断发展，声音频率测量的方法和应用也将不断进步和拓展。
频率和波长的测量方法
频率和波长的测量方法频率和波长是物理学中非常重要的概念，在许多领域都有广泛的应用。
频率指的是单位时间内发生的事件数或周期性事件的重复次数，通常以赫兹（Hz）为单位表示；而波长则是指波传播中一个完整的周期所占据的空间距离。
本文将介绍频率和波长的测量方法，以及一些常见的实验技术。
一、频率的测量方法1.机械共振法机械共振法是一种利用共振现象测量频率的方法。
它的原理是通过调整与被测频率相同的机械振动系统的固有频率，使其与外加的激励频率达到共振状态。
在共振状态下，振动幅度达到最大值，此时可以通过测量振动频率来求解被测频率。
2.频率计频率计是一种电子测量仪器，可直接测量电信号的频率。
常见的频率计包括计数型频率计和周期型频率计。
计数型频率计通过将电信号转换成数字信号，并对数字脉冲进行计数来测量频率。
周期型频率计则通过测量信号的周期时长来计算出频率。
3.声学法声学法是一种利用声音传播特性测量频率的方法。
它的原理是根据声速和声音传播的路径长度，通过测量声音的传播时间来计算频率。
常见的应用包括利用雷达和声纳测量物体的速度和距离等。
二、波长的测量方法1.干涉法干涉法是一种利用波的干涉现象来测量波长的方法。
它的原理是将两个相干的波叠加在一起，通过观察干涉图案的空间周期性来推算出波长。
常见的干涉法包括杨氏双缝干涉和迈克尔逊干涉等。
2.光栅法光栅法是一种利用光栅特性测量波长的方法。
它的原理是通过光栅的周期排列，使入射光产生衍射现象，通过测量衍射光的夹角来计算波长。
光栅法常用于光谱仪等设备中。
3.声波干涉法声波干涉法是一种利用声波的干涉现象测量波长的方法。
它的原理类似于光的干涉法，通过调整两个声源的相位差，使它们的声波在某一位置处相互叠加，通过测量干涉图案的空间周期性来计算波长。
总结频率和波长的测量是物理学中的重要内容，通过不同的测量方法可以获得准确的结果。
在实验中，根据具体的需求和条件选择合适的测量方法是很重要的。
在实际应用中，还有其他更复杂的测量技术和装置，例如频谱分析仪、时间差测量仪等，可以更精确地测量频率和波长。
频率测量方法
频率测量⽅法0引⾔随着⽆线电技术的发展与普及，"频率"已经成为⼴⼤群众所熟悉的物理量。
⽽单⽚机的出现，更是对包括测频在内的各种测量技术带来了许多重⼤的飞跃，然⽽，⼩体积、价廉、功能强等优势也在电⼦领域占有⾮常重要的地位。
为此．本⽂给出了⼀种以单⽚机为核⼼的频率测量系统的设计⽅法。
1 测频系统的硬件结构测量频率的⽅法⼀般分为⽆源测频法、有源测频法及电⼦计数法三种。
⽆源测频法(⼜可分为谐振法和电桥法)，常⽤于频率粗测，精度在1％左右。
有源⽐较法可分为拍频法和差频法，前者是利⽤两个信号线性叠加以产⽣拍频现象，再通过检测零拍现象进⾏测频，常⽤于低频测量，误差在零点⼏Hz；后者则利⽤两个⾮线性信号叠加来产⽣差频现象，然后通过检测零差现象进⾏测频，常⽤于⾼频测量，误差在±20 Hz左右。
以上⽅法在测量范围和精度上都有⼀定的不⾜，⽽电⼦计数法主要通过单⽚机进⾏控制。
由于单⽚机的较强控制与运算功能，电⼦计数法的测量频率范围宽，精度⾼，易于实现。
本设计就是采⽤单⽚机电⼦计数法来测量频率，其系统硬件原理框图如图1所⽰。
为了提⾼测量的精度，拓展单⽚机的测频范围，本设计采取了对信号进⾏分频的⽅法。
设计中采⽤两⽚同步⼗进制加法计数器74LS160来组成⼀个100分频器。
该100分频器由两个同步⼗进制加法计数器74LS160和⼀个与⾮门74LS00共同设计⽽成。
由于⼀个74LS160可以分频⼗的⼀次⽅，⽽当第⼀⽚74LS160⼯作时，如果有进位，输出端TC便有进位信号送进第⼆⽚的CEP端，同时CET也为⾼电平，这样两个⼯作状态控制端CET、CEP将同时为⾼电平，此时第⼆⽚74LS160将开始⼯作。
2 频率测量模块的电路设计⽤单⽚机电⼦计数法测量频率有测频率法和测周期法两种⽅法。
测量频率主要是在单位定时时间⾥对被测信号脉冲进⾏计数；测量周期则是在被测信号⼀个周期时间⾥对某⼀基准时钟脉冲进⾏计数。
频率测量的方法有
频率测量的方法有
首先，我们需要明确频率的定义和单位。
频率指的是单位时间内振动、波动或周期性事件发生的次数，单位为赫兹（Hz），即每秒发生的周期数。
在测量频率时，常用的方法包括以下几种：
1.计数法：将发生周期事件的次数计数，然后除以测量时间，即可得到频率。
这种方法适用于频率较低的情况，并且需要保证测量时间足够长，使得测量结果更准确。
2.相位差法：将待测频率的信号与一个已知频率的信号进行比较，通过测量两个信号之间的相位差来求解待测频率。
这种方法的精度较高，也适用于较高频率的测量，但需要使用相位测量设备。
3.定时法：将待测信号经过计时器，然后通过计时器显示出来的时间和已知的时间基准进行比较，从而计算出频率。
这种方法的精度较高，适用于各种频率的测量，但是设备较为复杂，需要使用较为精密的计时器。
4.谐振法：将待测信号与一个已知频率的振荡器进行共振，从而测量其频率。
这种方法适用于精密测量，但需要提前调整好振荡器的频率。
此外，还有一些高级的频率测量方法，比如：描迹法、频率合成法、倍频器法、
计算机数字测量法等。
这些方法在不同的应用场景下可以更好地满足实际需求。
总之，根据实际需求选择合适的频率测量方法是非常重要的，同时还需要注意测量设备的精度和灵敏度，以及测量时间、环境等因素对测量结果的影响。
频率计的主要技术指标
频率计的主要技术指标
1．频率测量
精 度：±1计数值±基准时间误差×频率 B通道量程：100MHz～1GHz 分辨率：100Hz、1KHz、10kHz 闸门时间：0.01s、0.1s、1s任选
精度：±1计数值±基准时间误差×频率
频率计的主要技术指标
2．周期测量
输入：A通道 量程：10Hz～10MHz 分辨率：10-7s、10-8s、10-9s任选 精度：±1计数值±基准时间误差×周期
20mVrms
30mVrms
频率计的主要技术指标
4．输入特性 衰减：×1、×20固定 滤波：低通，100KHz，－3dB 输入阻抗：约1MΩ（少于35pF）
最大安全电压：250V(DC+ACrms) (ATT置×20)
B通道 输入灵敏度：20mVrms 输入阻抗：约50Ω 最大安全电压：3V
频率计主要技术指标
频率计的主要技术指标
天津市武清区职业中等专业学校
李尚男
频率计的主要技术指标
1．频率测量
A通道量程：10Hz～10MHz直接计数 10MHz～100MHz按比例计数 分辨率 直接计数：1Hz、10Hz、100Hz任选
按比例计数：10Hz、100Hz、1000Hz任选
闸门时间：0.01s、0.1s、1s任选
5．时基 时基频率：10MHz 短期稳定度：±3×10-9/秒 长期稳定度： ±2×10-5/月
频率计的主要技术指标
频率计的主要技术指标
3．累计测量
输入：A通道 量程：10Hz～10MHz 分辨率：±1输入计数值
频率计的主要技术指标
4．输入特性
A通道 输入灵敏度： 10MHz量程：10HZ-8MHZ 8MHZ-10MHZ 20mVrms 30mVrms
万用表频率测量方法
万用表频率测量方法一、前言万用表是我们常用的电子测量仪器之一，它可以测量电压、电流、电阻等基本参数。
而在实际使用中，我们有时需要对信号的频率进行测量，这就需要用到万用表的频率测量功能。
下面将详细介绍如何使用万用表进行频率测量。
二、准备工作在进行频率测量前，需要先准备好以下工具和材料：1. 万用表2. 待测信号源3. 信号源接线4. 频率计（可选）三、万用表的频率测量功能万用表的频率测量功能通常有两种方式：ACV（交流电压）和Hz（赫兹）。
下面将分别介绍这两种方式的操作方法。
1. ACV方式ACV方式适合于直接测量交流电压信号的频率。
具体操作步骤如下：步骤一：选择ACV档位打开万用表，将旋钮转至ACV档位。
步骤二：连接待测试信号源将待测试信号源与万用表相应的插头连接好。
如果是插头较小或者不方便插入，可以使用夹子进行连接。
步骤三：读取频率值当连接完成后，读取万用表上的频率值即可。
需要注意的是，如果待测信号源的频率较低，可能会出现误差，此时需要使用Hz方式进行测量。
2. Hz方式Hz方式适合于测量任何类型的信号源的频率。
具体操作步骤如下：步骤一：选择Hz档位打开万用表，将旋钮转至Hz档位。
步骤二：连接待测试信号源将待测试信号源与万用表相应的插头连接好。
如果是插头较小或者不方便插入，可以使用夹子进行连接。
步骤三：读取频率值当连接完成后，读取万用表上的频率值即可。
需要注意的是，在读取时要等稳定后再记录数值，以确保准确性。
四、频率计的使用方法（可选）除了万用表自带的频率测量功能外，还可以使用频率计进行测量。
下面将介绍频率计的使用方法。
步骤一：选择适当范围打开频率计，并选择适当范围。
通常情况下，选择范围应该比待测试信号源预期输出范围稍大一些。
步骤二：连接待测试信号源将待测试信号源与频率计相应的插头连接好。
如果是插头较小或者不方便插入，可以使用夹子进行连接。
步骤三：读取频率值当连接完成后，读取频率计上的频率值即可。
声音的传播和频率的测量实验
声音的频率决定了声音的音调 高低，频率越高，音调越高。
频率测量可以通过计时器或示 波器等设备进行，通过测量声 音波形的周期来计算频率。
实验器材与步骤
02
音响或扬声器
播放声音信号。
示波器
用于显示声音的波 形，以便观察和测 量。
麦克风
将声音信号转换为 电信号，以便示波 器显示。
声音传播速度与介质关系
介质密度影响
声音在密度较大的介质中传播速 度更快，因为分子间距离更近， 相互作用更强。
介质温度影响
声音在温度较高的介质中传播速 度更快，因为温度升高会使分子 间距离增大，相互作用减弱，从 而使声音传播速度加快。
介质压力影响
声音在压力较大的介质中传播速 度更快，因为压力增大会使分子 间距离减小，相互作用增强。
实验中使用的测量设备如示波器、频率计等可能存在精度误差， 导致测量结果与真实值之间存在偏差。
环境因素干扰
实验环境中的温度、湿度、气压等因素可能影响声音的传播速度和 频率的测量结果。
人为操作误差
实验过程中的人为操作如读数不准确、操作不规范等也可能引入误 差。
拓展应用方向
声学工程 研究声音在不同介质中的传播特 性，应用于建筑声学、音响工程 等领域，优化声音的传播效果。
音叉频率测量
01
注意事项
02
确保麦克风与音叉的距离适中，避免过大或过小的振幅影响测
量结果。
敲击音叉时应使用相同的力度，以保证每次实验的初始条件一
03
致。
弦乐器频率测量
• 实验器材：弦乐器（如吉他、小提琴等）、示波器、麦克 风
弦乐器频率测量
实验步骤 1. 将麦克风放置在弦乐器附近，拨动弦使其发声。
万用表测hz方法
万用表测hz方法
万用表是电工和电子爱好者常用的一种电测量仪器，可以用来测量电压、电流、电阻等参数，还可以进行频率测量。
以下是使用万用表进行频率测量的方法：
1. 选择测量范围：在进行频率测量之前，需要根据待测信号的频率选择合适的测量范围。
通常，万用表会提供几个不同的频率测量范围，例如1Hz-10Hz、10Hz-100kHz、100kHz-1MHz等。
选择合适的测量范围可以确保测量的准确性和稳定性。
2. 连接测量端口：将万用表的探头连接到待测信号的输出端口上。
通常，万用表的探头会有两个不同的接口，一个是用来测量交流信号的，另一个是用来测量直流信号的。
在连接时，需要根据待测信号的性质选择合适的接口。
3. 调整万用表：在使用万用表进行频率测量之前，需要先调整万用表。
将万用表的旋钮拨到交流电压档位，然后调整测量范围，使测量范围与待测信号的频率范围相匹配。
4. 读取频率值：将万用表与待测信号连接后，万用表会自动显示出待测信号的频率值。
如果万用表显示的频率值与待测信号的实际频率值有偏差，需要进行调整。
需要注意的是，在进行频率测量时，要确保待测信号的波形是标准的正弦波，否则测量结果可能会有误差。
此外，万用表的准确度也会影响测量结果，所以在使用过程中需要定期进行校准和维护。
频率校准测量
频率校准测量■ 张青春（海军工程大学 湖北 武汉 430033）本文将从关注用于描述频率校准规范开始。
然后，描述各种类型的频率标准和传递标准。
最后，讨论如何提供完整的频率校准问题的解决方案。
This article will begin by focusing on the specification used to describe frequency calibration. Then, the various types of frequency standards and transfer standards are described. Finally, we discuss how to provide a complete solution to the frequency calibration problem.频率测量 频率校准 阿伦偏差 时间间隔计数器Frequency measure; Frequency calibrations; Allan deviation; Time Interval Counter TICDoi:10.3969/j.issn.1673-5137.2021.03.009摘 要Abstract关键词Key Words前言频率是重复事件发生的速率。
如果T是重复事件的周期，则频率f=1/T。
国际单位制(SI)表示周期应以秒(s)为单位，而频率应以赫兹(Hz)表示。
电信号的频率通常以千赫(kHz)或兆赫(MHz)为单位，其中1千赫等于每秒1000(103)个周期，1兆赫等于每秒100万(106)个周期。
时间间隔是四个基本测量标准之一(其它是长度、质量、和温度)。
在这四个基本标准中，时间间隔(和频率)能够以最高的分辨率和最低的不确定性进行测量。
产生已知频率的设备称为频率标准。
这些设备必须进行校准，使其保持在用户应用要求的容差范围内。
频率校准将测量频率标准的性能规范。
频率容限测量
发射机的频率容限(即频率误差)(1)指标：在规定的电源电压和环境温度范围内，发射载频的实测频率与标称频率的误差不得超过表2给出的数值。
(2)测量方法① 发射机不调制。
② 按[PRESET]键复位频谱仪。
按[FREQUENCY]键，[CENTER FREQ]发亮，键入发射机的标称频率。
按[SPAN]键，[SPAN]发亮，键入典型值100.0kHz。
按[AMPLITUDE]键，[REF LVL]发亮，键入(或用STEP↓ ↑ 箭头)参考电平典型值－20dB(或－30dB)；必要时，按[ATTEN AUTO MAN]软件两次至[MAN]发亮，键入所需衰减量，使衰减后送到频谱仪输入混频器的信号电平在其最佳输入信号电平范围内。
此时要检查分辨带宽RBW是否为1.0kHz(或3.kHz)，若不是要设置；若是则继续下一步。
③ 开启发射机。
按[TRACE]键，待信号出现时按[MAX HOLD]软键激活最大保持功能，以稳定图像。
按[PEAK SEARCH]键，在发射载频的基频谱线上会有正常光标“ ◇ ” 显示。
(注意：每完成一项测试后必须按[CLEAR WRITE A]软键清除保持的图像。
)④ 按[FREQ COUNT]键将频谱仪设置成频率计数器状态。
按[COUNTER RES]软键，键入计数器分辨率典型值10Hz(或100Hz)，显示屏会显示测得载频频率及信号电平。
⑤ 按[COPY]键打印并记录实测频率数值。
按下式计算频率：(实测频率－标称频率)/标称频率× 100％。
此值不得超过表2中频率容限规定的数值。
⑥ 先在常温下容限测，后在极条件下重复测量。
实地检测时，直接测量打印并记录实际调制情况下发射频谱的左右尖峰频率值f2'、f1'，按下式计算频率容限：[实测频率(f1'＋f2')/2－标称频率]/标称频率× 100％。
注意：尽量不要用圆形旋纽KNOB移动光标，而要用[PEAK SEARCH]键及[NEXTPEAK]软键，以免引起人为的测量误差。
