阻容吸收器
阻容吸收器
AL-ZR阻容吸收器一、阻容吸收器概述AL-ZR阻容吸收器（简称AL—ZR）是我公司为满足现场复杂环境需要而自主研制的专利产品。
专用于35KV 及以下中压系统中，有效限制操作过电压对发电机、电动机、变压器、电抗器等感性负载的侵害。
已广泛应用于电力、冶金、石化、矿山、建筑、环保等领域。
二、阻容吸收器特点1、专业保护2、功能强大3、降低陡度有效保护匝间4、自控接入响应迅速5、无间隙设计，动作特性稳定6、不向电网提供附加的电容电流7、针对设计，保护到位8、兼有辅助保护功能9、高效节能，工作温度低10、短时工作，寿命长11、吸收能量大，保护范围广泛12、安全环保，可适应复杂的电网运行环境13、选材考究，充分保证产品质量14、设计精巧，结构紧凑三、阻容吸收器型号及说明AL －ZR－Z：电机型P：配电型系统标称电压（6KV、10KV、35KV）阻容&设计序号保定奥兰电气科技有限责任公司Z：电机型（发电机、电动机用） P：配电型（变压器、电抗器、线路用）例如：AL-ZR-6P为保定奥兰电气科技有限责任公司生产的用于保护6KV 配电型（电抗器、线路，变压器等）的阻容吸收器。
四、阻容吸收器使用条件1、安装方式：户内型；2、环境温度：不低于－40℃，不高于＋55℃；3、海拔高度不超过 4500m，超出4500m可根据实际情况特制；4、相对湿度：不大于95%（25℃）；5、电网频率：58～62Hz（60Hz 系统），48～52Hz（50Hz 系统）；6、安装场所的空气中不应含化学腐蚀气体、蒸气和爆炸性尘埃；7、AL-ZR型系列自控式阻容吸收器外套的最小公称爬电比距不小于20mm/KV，能适用于中等污秽场所使用。
五、阻容吸收器技术数据AL -ZR型系列自控式阻容吸收器的技术数据如下表：产品型号系统标称电压设备最高运行电压（有效值）kV额定电容μF±10自动接入电网工频电压（有效值）电容器耐受电压10S，kV产品高度mmH保护适用范围AC DCAL-ZR-6Z（F）6 6.9 0.1 823 46218 发电机、电动机AL-ZR-6P（F）11 247 变压器、电抗器、线路AL-ZR-10Z（F）10 11.5 0.1 1530 60271 发电机、电动机AL-ZR-10P（F）19 305 变压器、电抗器、线路AL-ZR-35Z（F）35 40.5 0.1 51 60 120 565 变压器、电抗器、线路注:1、(F)为带动作计数器，是可选件；2、针对 35kV 系统中的弱绝缘设备如电炉变压器可特制容量为0.2μF 的产品，以加强保护；3、各类非标型号，可根据客户具体需求定制参数。
6kV10kV阻容吸收器使用说明书
6k V～10kV阻容吸收器使用说明书上海益护电气科技有限公司真空断路器、真空接触器操作时，合闸、开断电动机、电抗器和变压器等感性负载，容易产生截流过电压、多次重燃过电压以及三相同时开断过电压等。
这类过电压的特点是：频率高（高达104 Hz106Hz）、陡度大，过电压幅值也就高，对感性设备的威胁很大。
我公司最新研制的R C阻容吸收器采用无感可变电阻及优质聚丙烯金属化镀膜干式电容器，，能有效的抑制此类高频振荡过电压，降低频率，使高频振荡迅速衰减为低频振荡乃至接近工频的弱小振荡，从而降低了过电压幅值，具有保护效果优异、质量安全可靠等特点。
是有效保护电气设备的绝缘免受上述高频振荡过电压损坏、安全正常运行的专用设备。
一产品特点1）YHP-RC阻容吸收器为三相四极式结构，一字形排列成整体，直观、美观、轻巧、牢固、便于安装。
2）无触点自控式接入电网，动作电压稳定，分散性小、节能。
电阻元件采用非线性优异的可变电阻，系统正常工作时，它相当于绝缘体，使阻容吸收器与系统隔离，即电容不接入电网；当过电压幅值达某一设定值时，由于电阻的非线性特性其阻值变小，阻容吸收器自动接入电网，发挥它的保护作用。
因此其显著特点是：①即使多台使用也不会增加电网的接地电容性电流；②系统正常工作情况下，流过阻容吸收器的电流极小，不大于30，节省能源。
3）电阻、电容元件密封于绝缘外壳和硅橡胶外套内，阻燃、防爆性能好。
4）阻容元件设计成全封闭、全绝缘结构，密封性能优。
5）非线性电阻通流容量大（热容量大4．4kj/kV），是一般阻容吸收器线性电阻热容量的几十倍。
6) 既保护相～相间的过电压又保护相～地之间的过电压对设备的危害，且可将相～相间的过电压和相～地之间的过电压幅值降到同一水平。
7）产品适用于柜内使用，吸收真空开关（断路器）开断时产生的高频振荡过电压，不能用于防雷，也不能用于长时间吸收系统高次谐波。
与组合式避雷器并联使用，保护效果更佳。
二使用条件正常使用条件Ⅰ）按下列正常使用条件，适用于户内运行：1.环境温度不高于+40℃，不低于-20℃；2.海拔高度不超过1000m；3.无太阳光的辐射；4.电源的频率不小于48Hz，不大于62Hz；5.长期施加在吸收器端子间的工频电压应不超过吸收器的额定电压；6.地震烈度7度及以下地区；7.相对湿度不大于90%（25℃）。
阻容吸收器
阻容吸收器是对真空开关开断产生的操作过电压保护的专用设备。
1.什么是阻容吸收器
阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。
常用于110KV以下6KV以上的高压电配电环节。
2.阻容吸收器的作用
作用：阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。
常用于110KV以下6KV
以上的高压电配电环节。
3.阻容吸收器的工作原理
原理是利用电容两端的电压不能突变，利用电阻进行能量的吸收。
它是用来吸收瞬间高电压的一种电子保护电路。
阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。

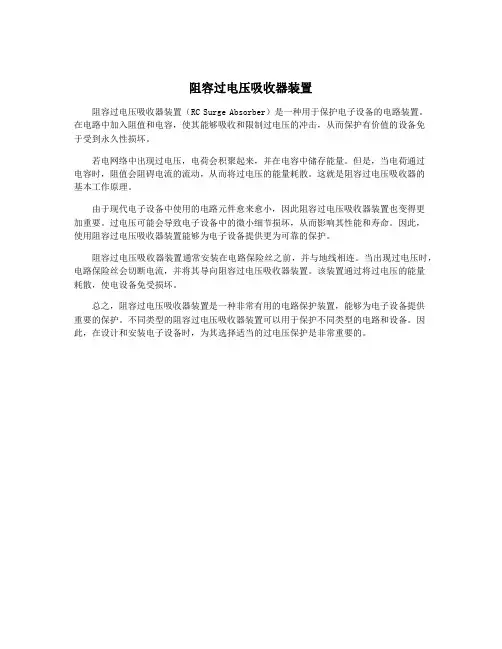

阻容过电压吸收器装置
阻容过电压吸收器装置
阻容过电压吸收器装置（RC Surge Absorber）是一种用于保护电子设备的电路装置。
在电路中加入阻值和电容，使其能够吸收和限制过电压的冲击，从而保护有价值的设备免
于受到永久性损坏。
若电网络中出现过电压，电荷会积聚起来，并在电容中储存能量。
但是，当电荷通过
电容时，阻值会阻碍电流的流动，从而将过电压的能量耗散。
这就是阻容过电压吸收器的
基本工作原理。
由于现代电子设备中使用的电路元件愈来愈小，因此阻容过电压吸收器装置也变得更
加重要。
过电压可能会导致电子设备中的微小细节损坏，从而影响其性能和寿命。
因此，
使用阻容过电压吸收器装置能够为电子设备提供更为可靠的保护。
阻容过电压吸收器装置通常安装在电路保险丝之前，并与地线相连。
当出现过电压时，电路保险丝会切断电流，并将其导向阻容过电压吸收器装置。
该装置通过将过电压的能量
耗散，使电设备免受损坏。
总之，阻容过电压吸收器装置是一种非常有用的电路保护装置，能够为电子设备提供
重要的保护。
不同类型的阻容过电压吸收器装置可以用于保护不同类型的电路和设备。
因此，在设计和安装电子设备时，为其选择适当的过电压保护是非常重要的。
避雷器和阻容吸收器的区别
什么状况下要用避雷器？使用时应留意什么问题？以及避雷器的选择原理是什么？什么状况下用配电（S）型、电站（Z）型、电容（R）型、电机（D）型、低压、线路型避雷器？避雷器实际上是一种过电压爱护装置，常见的过电压有两种：一是外部过电压，即雷击引起；二是内部过电压，即由内部系统的开关分、合引起的操作过电压。
真空断路器的固有特性打算了其开断时有截流值，而截流值所产生的操作过电压较大，一般可达2~3倍额定电压，假如不加以抑制，将损坏用电设施。
因此, 在使用真空断路器的状况下，都需要加装抑制操作过电压装置。
目前这种装置有两种：一是氧化锌避雷器, 另一种是阻容汲取装置。
氧化锌避雷器由于其非线性特性较好，同时对雷电过电压兼有爱护作用，是近十多年来用得较多的一种过电压爱护装置。
阻容汲取装置因体积较大、功能单一，电简洁击穿或发热而渐渐被弃用。
但由于其电容电压不能突变，因而在抑制操作过电压的提升陡度方面比氧化锌避雷器略好些。
这两种过电压爱护元件，主要都是抑制系统内的操作过电压，因此应安装在真空断路器的负载端。
由于氧化锌避雷器根据其功能可以分为多种型号，因此对于不同负载应选用不同爱护功能的避雷器。
简洁地说即是根据爱护对象的类型，选择针对该对象的避雷器。
例如：爱护对象是高压电动机，就选择带D的避雷器，是馈电线路，就选用带S的避雷器，带Z的为电站型，一般装于母线的PT柜上，它不是用于抑制真空开关的操作过电压。
对于电源进线一般选用带S型。
低压避雷器选择与高压基本相像，但浪涌爱护器主要用于带有计算机或要求较高的场合。
如上所述，通常真空开关因截流必有操作过电压，有操作过电压就要有过电压爱护装置，因负载不一样，需选择与其相适应的避雷器协作，即结论如下：1、有真空断路器，必配避雷器（或过电压爱护装置）。
2、负载不一样，则按负载对象配适应的避雷器。
3、避雷器和阻容汲取器对系统产生的谐振过电压，以及高次谐波产生的过电压爱护效果不好，由于这些过电压不是瞬态的而是持续长时间存在的，能量也较大，极易造成上述两种过电压元件的损坏。

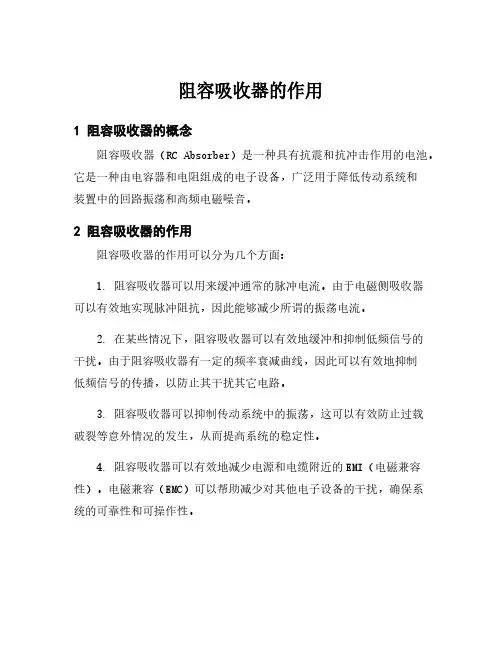

阻容吸收器的作用
阻容吸收器的作用
1 阻容吸收器的概念
阻容吸收器（RC Absorber）是一种具有抗震和抗冲击作用的电池。
它是一种由电容器和电阻组成的电子设备，广泛用于降低传动系统和
装置中的回路振荡和高频电磁噪音。
2 阻容吸收器的作用
阻容吸收器的作用可以分为几个方面：
1. 阻容吸收器可以用来缓冲通常的脉冲电流。
由于电磁侧吸收器
可以有效地实现脉冲阻抗，因此能够减少所谓的振荡电流。
2. 在某些情况下，阻容吸收器可以有效地缓冲和抑制低频信号的
干扰。
由于阻容吸收器有一定的频率衰减曲线，因此可以有效地抑制
低频信号的传播，以防止其干扰其它电路。
3. 阻容吸收器可以抑制传动系统中的振荡，这可以有效防止过载
破裂等意外情况的发生，从而提高系统的稳定性。
4. 阻容吸收器可以有效地减少电源和电缆附近的EMI（电磁兼容性）。
电磁兼容（EMC）可以帮助减少对其他电子设备的干扰，确保系
统的可靠性和可操作性。
3 阻容吸收器的应用
阻容吸收器的主要应用领域涉及各种工业领域，例如电力、航空、国防、车辆制造、汽车等。
它可以用于电磁兼容（EMC）的测量，电
路抑制，无线用户机等等。
因此，阻容吸收器对于工业应用的抗干
扰非常重要。
4 结论
阻容吸收器是一种由电容器和电阻组成的电子设备，可以有效抵
抗振动，减少传动系统回路振荡，减少低频信号的干扰，抑制EMI，并可防止意外破裂等情况的发生。
阻容吸收器非常适用于不同的工业领域，如电力，航空，国防，车辆制造，汽车等。
RC阻容吸收计算公式
RC阻容吸收计算公式阻容吸收器是一个频敏元件，不同于压敏元件（如避雷器）。
其可以看作一个典型的串联RC保护电路，R、C、L同时起作用。
一、电容选值操作过电压，其实质是开关开端时产生的电磁能量震荡过程。
在回路中没有保护器存在时，总电容值很小，导致震荡频率f很高。
电容的引入，可以大大提高回路总电容值，降低震荡频率。
最佳的效果应是降低频率正好到工频（50Hz），基本计算公式如下：f=ω/2π（1）ω=（1/LC－（R/2L）2）1/2（2）由于每个电路的初始L和C都不同，最佳值是不可能得到的。
只能依据真空断路器大致的情况进行经验比较。
根据多年运行经验，取电容0.1μF时，一般可以将f限制在150Hz以下，因此0.1就成为一个比较通用的值。
理论上讲，若对具体电路可以做到精确测算，容量再大些对保护效果会更好（这就是有些地方用0.2或0.15的原因），但若没有精确测算，导致f太小将造成副作用。
二、电阻选值R是一个阻尼元件，一方面对震荡频率有影响，一方面对电容器保护有利。
对震荡频率的影响可以参考上面的公式（2），R不应小于其临界值2（L/C）1/2，否则对降低频率不利。
所以存在电阻值不应小于100Ω的说法。
R值高同样有利于保护电容本身安全，防止电容过载烧毁。
故一般高安全性的阻容吸收装置，都适当的增大了R的值（一般最高做到400Ω）。
但是R值如果太大，将大大提高时间常数，导致暂态时间延长，不利于保护的高效性。
所以我们希望R能够是一个压敏元件，在低压下电阻尽可能大，以保护电容；在高压下达到百欧姆级，以利于工作。
自控式阻容吸收器的最主要改革就在于此。
而且这样改革后，额外的起到了限制正常电压下阻容吸收器接地电流的作用，不会造成以往出现的阻容吸收器接地电流引发系统误判断的问题，简化了整体设计非线性阻容吸收器选用的7个关键词阻容吸收器是一种特殊的吸收操作过电压设备，由于工作原理上与氧化锌避雷器类限幅设备不同，由于目前大多数地方是使用氧化锌避雷器类限幅设备限制操作过电压的，导致很多用户不知道如何选择阻容吸收器才是合适的。
(整理)阻容吸收器与避雷器介绍.
什么是阻容吸收器
阻容吸收器主要用于真空开关、真空接触器开合产生的操作过电压，以保护电机、变压器的绝缘不被击穿，特别适用于频繁操作和有雷电冲击的场所。
由于真空开关具有很强的断弧能力，对于电感大的负载(如高压电动机、变压器等)，在真空开关断开瞬间储存的电磁能量较大，对负载本体的电容及电缆的电容充电，产生振荡。
由于该电容容量较小，使感性负载承受大于额定电压的操作过电压，对负载的绝缘构成严重威胁。
开关的断弧能力越强，负载的电感量越大，操作过电压就越高。
为了解决6kV真空开关的操作过电压吸收问题，锦州开关厂在其开关下端头(负载侧)与地之间并联了3个干式R-C过电压吸收器，以减轻操作过电压对负载绝缘的影响。
该吸收器可等效为1个0.1μf的电容和100Ω的电阻组成的串联电路，增加了负载侧的电容量，并利用电阻来吸收能量，阻尼振荡，降低操作过电压的幅值
阻容吸收器与避雷器的区别
阻容吸收器的特点就是在正常工频工作状态下，电流很小，所以呢他的寿命比较长。
有刚接触电气行业的顾客给立天说，避雷器和阻容吸收器相比较，没有什么特别的不同点。
其实呢，不是这样。
阻容吸收器利用电容吸收能量，使过电压不超过允许值，并利用电阻的阻尼作用，使震荡迅速衰减，已预防为主，标本兼治；而避雷器呢，它是以限幅为主，只治但不妨。
在比如说，无间隙氧化锌避雷器用于中性点不接地系统损坏率高。
有间隙氧化锌避雷器放电电压高，与电动机绝缘不配合。
而阻容吸收器则不受中性点接地方式的限制，还可保证与电动机绝缘水平相配合。
RC阻容吸收计算公式
阻容吸收器是一个频敏元件，不同于压敏元件（如避雷器）。
其可以看作一个典型的串联RC保护电路，R、C、L同时起作用。
一、电容选值操作过电压，其实质是开关开端时产生的电磁能量震荡过程。
在回路中没有保护器存在时，总电容值很小，导致震荡频率f很高。
电容的引入，可以大大提高回路总电容值，降低震荡频率。
最佳的效果应是降低频率正好到工频（50Hz），基本计算公式如下：f=ω/2π（1）ω=（1/LC－（R/2L）2）1/2 （2）由于每个电路的初始L和C都不同，最佳值是不可能得到的。
只能依据真空断路器大致的情况进行经验比较。
根据多年运行经验，取电容0.1μF时，一般可以将f限制在150Hz 以下，因此0.1就成为一个比较通用的值。
理论上讲，若对具体电路可以做到精确测算，容量再大些对保护效果会更好（这就是有些地方用0.2或0.15的原因），但若没有精确测算，导致f太小将造成副作用。
二、电阻选值R是一个阻尼元件，一方面对震荡频率有影响，一方面对电容器保护有利。
对震荡频率的影响可以参考上面的公式（2），R不应小于其临界值2（L/C）1/2，否则对降低频率不利。
所以存在电阻值不应小于100Ω的说法。
R值高同样有利于保护电容本身安全，防止电容过载烧毁。
故一般高安全性的阻容吸收装置，都适当的增大了R的值（一般最高做到400Ω）。
但是R值如果太大，将大大提高时间常数，导致暂态时间延长，不利于保护的高效性。
所以我们希望R能够是一个压敏元件，在低压下电阻尽可能大，以保护电容；在高压下达到百欧姆级，以利于工作。
自控式阻容吸收器的最主要改革就在于此。
而且这样改革后，额外的起到了限制正常电压下阻容吸收器接地电流的作用，不会造成以往出现的阻容吸收器接地电流引发系统误判断的问题，简化了整体设计非线性阻容吸收器选用的7个关键词作者：阅读人次：295 发布时间：2010-10-21 17:14:01 关键词：阻容吸收过电压操作过电压阻容吸收器是一种特殊的吸收操作过电压设备，由于工作原理上与氧化锌避雷器类限幅设备不同，由于目前大多数地方是使用氧化锌避雷器类限幅设备限制操作过电压的，导致很多用户不知道如何选择阻容吸收器才是合适的。
阻容吸收器
电缆外壳接地入地电流计算1、真空开关设备、由于其灭弧能力特别强、因此在开断电动机、变压器、电抗器、电容器负载时容易引起截流多次重燃及三相同步开断等操作过电压。
阻容过电压吸收器是专用电容器和电阻器串联后再接到开关的负荷侧与地之间、它可有效抑制操作过电压的瞬间振荡和高频电流、使过电压的波形变缓、陡度和幅值降低。
再加上电阻的阻尼作用、使高频振荡迅速衰减.无论对哪种负荷设备都非常有效.是使电器设备避免因操作过电压造成绝缘损坏.保证电器设备安全运行必不可少的理想过电压保护装置。
2、“我们只用氧化锌避雷器，据说避雷器是被动的，过压放电。
阻容吸收器是主动的，还能改善电网。
但避雷器寿命长，炸了危害不大，阻容炸了还能把柜子烧得稀了哗啦，是否真的没求证过。
”3、过电压保护器特点：(1) 过电压保护器(采用四星形接线)，可将相间过电压大大降低，与普通MOA 相比，可降低60%～70%，可靠地保护了电动机的相间绝缘。
(2) 同带串联间隙的MOA一样，由于采用了氧化锌阀片与间隙串联的结构，提高了保护器的使用寿命，且使保护器在系统出现单相接地、间隙性弧光接地和谐振过电压等状态下均可安全运行。
阻容吸收器特点：(1) 阻容吸收器可随时吸收回路的过电压，当真空断路器切断电动机或变压器时，R－C的加入可使操作过电压的震荡衰减较快，较好地限制了过电压的幅值和震荡频率。
(2) 因阻容吸收器限制过电压的原理与MOA不同，它不存在残压问题，而是靠操作过电压高频出现后引起容抗(ZＣ=1/(2πfc))降低，增大电容器上电流，来吸收产生过电压震荡的能量，从而限制操作过电压。
正常工频工作状态下，电流很小，所以其使用寿命较长。
4、“真空断路器虽然熄弧能力很强，但是在开断小电流感性负载时，引起的操作过电压问题，要综合考虑，区分对待。
对于中性点不接地系统，采用带串(并)联间隙氧化锌避雷器保护操作过电压，简单经济，且基本满足使用要求；如果电动机相间绝缘要求高，则可考虑采用三相组合式过电压保护器保护。
阻容吸收器
S-RC阻容吸收器一、产品用途：S-RC阻容吸收器是针对现行各类过电压保护器弱点而设计的新一代保护装置。
主要用于吸收真空断路器、真空接触器在开断感性负载时产生的截流过电压、多次重燃过电压及三相同时开断过电压，同时具有吸收大气过电压及其它形式的暂态冲击过电压的功能。
它具有阻容吸收器、避雷器及三相组合式过电压保护器的多重功能。
S-RC阻容吸收器可以广泛地用于真空断路器操作的各类电机、电抗器、变压器和配电线路中，是保证电气设备安全正常运行的专用设备。
二、产品优点及特点：本产品内部为氧化锌阀片和电阻电容的有机结合，兼有传统氧化锌型保护器和阻容吸收器的优点，又从根本上克服了单纯氧化锌阀片型保护器和阻容吸收器各自不可避免的缺点。
性能优异，安全可靠。
●本产品保护特性如下：·当系统无过电压冲击时保护器为断路状态，电容回路不接入系统，不会对系统提供附加接地电容电流，有利于整体电路设计保证系统稳定工作。
且隔离了高次谐波对电容的损伤，系统谐波短期超标不会对保护器造成负面影响。
·当系统出现幅值较小的过电压时，电阻电容工作，吸收高频过电压，对所保护的设备提供真正的弱绝缘保护。
·当系统过电压幅值偏大时，大通流氧化锌阀片工作，吸收高频过电压，对保护器本身和所保护的设备提供大电流冲击下的安全保证。
●本产品与其它过电压保护产品对比其性能优点如下：·小电流冲击下响应好，特别适用于柜内保护。
（单只避雷器绝缘配合仅适用于大电流冲击）·提供相间保护功能，特别适用于断路器开断产生的操作过电压的保护。
（单只避雷器无此功能）·用大通流氧化锌非线性阀片限制大气过电压和高幅值操作过电压。
（阻容吸收器无此功能）·用电阻电容回路限制高频截流和重燃过电压。
