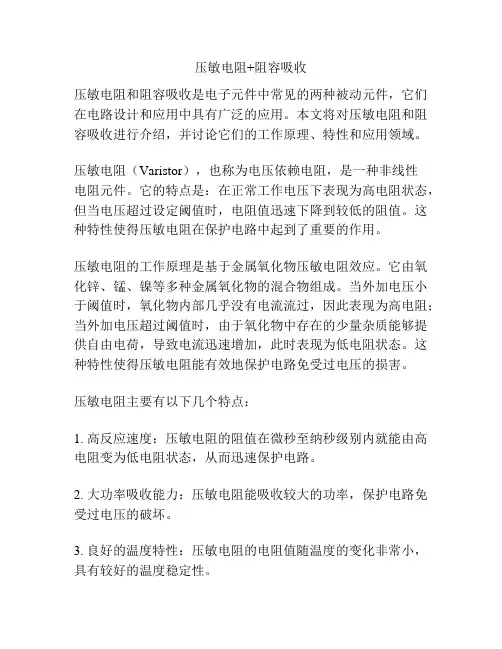

压敏电阻+阻容吸收压敏电阻和阻容吸收是电子元件中常见的两种被动元件，它们在电路设计和应用中具有广泛的应用。
本文将对压敏电阻和阻容吸收进行介绍，并讨论它们的工作原理、特性和应用领域。
压敏电阻（Varistor），也称为电压依赖电阻，是一种非线性电阻元件。
它的特点是：在正常工作电压下表现为高电阻状态，但当电压超过设定阈值时，电阻值迅速下降到较低的阻值。
这种特性使得压敏电阻在保护电路中起到了重要的作用。
压敏电阻的工作原理是基于金属氧化物压敏电阻效应。
它由氧化锌、锰、镍等多种金属氧化物的混合物组成。
当外加电压小于阈值时，氧化物内部几乎没有电流流过，因此表现为高电阻；当外加电压超过阈值时，由于氧化物中存在的少量杂质能够提供自由电荷，导致电流迅速增加，此时表现为低电阻状态。
这种特性使得压敏电阻能有效地保护电路免受过电压的损害。
压敏电阻主要有以下几个特点：1. 高反应速度：压敏电阻的阻值在微秒至纳秒级别内就能由高电阻变为低电阻状态，从而迅速保护电路。
2. 大功率吸收能力：压敏电阻能吸收较大的功率，保护电路免受过电压的破坏。
3. 良好的温度特性：压敏电阻的电阻值随温度的变化非常小，具有较好的温度稳定性。
压敏电阻的应用主要包括：1. 过电压保护：压敏电阻常用于电力设备、通讯设备等领域，用于保护电路免受过电压的损害。
2. 电流限制：压敏电阻可以起到电流限制的作用，用于维持电路中的恒定电流。
3. 电源滤波：压敏电阻可以通过消除电源中的噪声和干扰，提高电路的工作稳定性。
阻容吸收（RC Absorption）是一种将电容和电阻串联组成的电路。
它的作用是通过阻尼电流的产生，吸收电路中的能量、降低电流峰值，从而保护电路元件。
阻容吸收的工作原理是将电感和电容串联，产生一个阻尼电流，从而减小电路中电流的峰值。
当电源电压突然断开或开关突然断开时，电路中的电感会产生一个电流反向的峰值，这会在元件间产生过大的电压，并可能损坏元件。
而通过串联一个阻容电路，可以产生一个阻尼电流，减小电流峰值，从而保护电路中的元件。
阻容吸收原理
阻容吸收原理阻容吸收原理是指在电路中通过电容和电阻来实现信号的滤波和处理的原理。
在电路中，电容和电阻是常见的元件，它们可以通过不同的连接方式和数值来实现对信号的处理和调节。
下面我们将详细介绍阻容吸收原理的相关知识。
首先，我们来了解一下电容和电阻的基本特性。
电容是一种存储电荷的元件，它可以通过两个导体之间的绝缘介质来存储电荷。
而电阻则是一种阻碍电流流动的元件，它通过材料的电阻来限制电流的大小。
在电路中，电容和电阻可以分别用来实现对信号的储存和限制，从而实现对信号的处理和调节。
其次，我们来介绍一下阻容吸收原理在电路中的应用。
在电路中，通过合理地连接电容和电阻，可以实现对信号的滤波和处理。
例如，当我们将电容和电阻连接成串联电路时，可以实现对高频信号的滤波和衰减；而当我们将电容和电阻连接成并联电路时，可以实现对低频信号的滤波和增强。
通过这种方式，可以实现对不同频率信号的处理和调节，从而达到我们想要的信号效果。
另外，阻容吸收原理还可以应用在信号发生器和接收器中。
在信号发生器中，通过合理地选择电容和电阻的数值和连接方式，可以实现对信号频率和幅度的调节；而在接收器中，可以通过电容和电阻来实现对信号的滤波和放大。
这些都是阻容吸收原理在实际电路中的应用案例，它们为我们提供了丰富的实践经验和技术支持。
最后，我们需要注意的是，在实际应用中，阻容吸收原理需要根据具体的电路和信号要求来进行合理的设计和选择。
我们需要考虑电容和电阻的数值、连接方式以及对信号的影响，从而实现对信号的精确处理和调节。
只有在理论和实践相结合的基础上，我们才能更好地应用阻容吸收原理，实现对信号的优化和改进。
总之，阻容吸收原理是电路中非常重要的原理之一，它通过电容和电阻的合理连接和选择，实现了对信号的滤波和处理。
在实际应用中，我们需要充分理解阻容吸收原理的基本原理和应用方法，从而更好地应用它来解决实际问题。
希望本文对大家有所帮助，谢谢阅读！。
阻容吸收器
阻容吸收器
工作原理：
正常运行时，阻容吸收器并联在开关柜出线端，当操作过电压来时，由于其电压幅值高，而电容器具有储存电能作用，所以，开始对电容器充电，并通过电阻吸收能量，从而达到降低过电压幅值的目的，而且由于阻容吸收器其电容值（0.1μF）远大于开关柜控制的感性设备的对地电容值（不超过50PF），改变了感性设备的电感和其对地电容发生振荡的条件，因为，根据LC发生振荡的频率的计算公式f＝1/2π√LC，电容C越大，频率f越小，使感性设备相邻匝间在过电压时的电位差变小，从而保护感性设备的匝间绝缘。
因阻容吸收器限制过电压的原理与MOA不同，它不存在残压问题，而是靠操作过电压高频出现后引起容抗(ZＣ=1/(2πfc))降低，增大电容器上电流，来吸收产生过电压震荡的能量，从而限制操作过电压。
正常工频工作状态下，电流很小，所以其使用寿命较长。
阻容吸收器
阻容吸收器是对真空开关开断产生的操作过电压保护的专用设备。
1.什么是阻容吸收器
阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。
常用于110KV以下6KV以上的高压电配电环节。
2.阻容吸收器的作用
作用：阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。
常用于110KV以下6KV
以上的高压电配电环节。
3.阻容吸收器的工作原理
原理是利用电容两端的电压不能突变，利用电阻进行能量的吸收。
它是用来吸收瞬间高电压的一种电子保护电路。
阻容吸收器可有效抑制高压操作瞬间产生的电压震荡和冲击电流，使高频震荡冲击电流迅速衰减，降低对负荷设备的冲击影响，对高压保护因冲击产生误动作都非常有效。
其结构简单又可靠，是降低高压回路产生的操作过电压，使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的常用的过电压保护装置。
阻容吸收原理
阻容吸收原理
阻容吸收原理是指在电路中，通过电容和电感的相互作用，实现对电流的阻抗调节和能量的存储与释放。
在电路中，电容和电感是两种常见的元件，它们分别具有存储电荷和存储能量的特性。
当它们同时存在于电路中时，就会产生阻容吸收效应，从而影响电路的性能和工作状态。
首先，我们来看一下电容的特性。
电容是一种可以存储电荷的元件，它的存储能力由电容量大小决定。
当电压施加在电容上时，电容会存储电荷，并且在电压变化时释放存储的能量。
而电感则是一种可以存储能量的元件，它的存储能力由电感值大小决定。
当电流通过电感时，电感会存储能量，并且在电流变化时释放存储的能量。
在电路中，当电容和电感同时存在时，它们会相互作用产生阻容吸收效应。
具体来说，当电流通过电路中的电感时，电感会存储能量，而当电流通过电路中的电容时，电容会存储电荷。
这样，电容和电感就相互影响，使得电路中的能量在电容和电感之间来回转化，实现了对电流的阻抗调节和能量的存储与释放。
阻容吸收原理在电路设计和应用中具有重要意义。
通过合理地设计电路中的电容和电感的数值和布局，可以实现对电路的阻抗调节，提高电路的稳定性和性能。
此外，阻容吸收原理也被广泛应用于各种电子设备和系统中，如变频器、电力电子变换器、无线充电器等领域。
总之，阻容吸收原理是电路中电容和电感相互作用的结果，通过存储能量和调节电流阻抗，实现对电路性能的影响和调节。
在电路设计和应用中，合理利用阻容吸收原理可以提高电路的稳定性和性能，广泛应用于各种电子设备和系统中。
希望本文能够帮助大家更好地理解阻容吸收原理，并在实际应用中发挥作用。
切电阻 阻容吸收
切电阻阻容吸收切电阻（Resistance Cutting）是一种通过改变电阻器的阻值来实现电路中电阻的调节的方法。
阻容吸收（Resistance-Capacitance Absorption）则是指利用电容器和电阻器的特性来实现对电路中电阻和容抗的吸收和调节。
本文将详细介绍切电阻和阻容吸收的原理、应用以及在电路设计中的重要性。
一、切电阻的原理和应用切电阻是通过改变电阻器的阻值来实现电路中电阻的调节。
电阻器是一种能够提供固定电阻值的被动电子元件，通常由导电材料制成。
它的主要作用是限制电流的流动，通过电阻器可以改变电路中的电流和电压分布，从而实现对电路的控制。
切电阻的原理是通过改变电阻器的阻值来改变电路中的总电阻，从而改变电路的特性。
在电路设计中，切电阻可以用来调节电路的增益、频率响应、输出功率等参数。
例如，在音频放大器中，可以通过调节电路中的切电阻来控制音量大小；在滤波器中，可以通过改变电路中的切电阻来调节滤波器的截止频率。
二、阻容吸收的原理和应用阻容吸收是利用电容器和电阻器的特性来实现对电路中电阻和容抗的吸收和调节。
电容器是一种能够存储电荷的被动电子元件，通常由两个导体板之间的绝缘介质构成。
它的主要作用是存储和释放电能，通过电容器可以改变电路中的电压和电荷分布，从而实现对电路的控制。
阻容吸收的原理是利用电容器和电阻器的串并联特性来实现对电路中电阻和容抗的调节。
在电路设计中，可以通过串联电容器和电阻器来实现对电路中的电阻的吸收，从而改变电路的特性。
例如，在无线电接收机中，可以通过串联电容器和电阻器来吸收天线输入端的杂散信号，提高接收机的抗干扰能力。
三、切电阻和阻容吸收在电路设计中的重要性切电阻和阻容吸收在电路设计中具有重要的应用价值。
它们可以通过改变电路中的电阻、容抗来实现对电路的调节，从而满足不同应用场景的需求。
在电子设备中，切电阻和阻容吸收可以用来调节音量、改变频率响应、提高抗干扰能力等。
在通信系统中，切电阻和阻容吸收可以用来调节信号的幅度、频率等参数，提高系统的性能和稳定性。
阻容吸收装置使用的电容
阻容吸收装置使用的电容1. 简介阻容吸收装置是一种电子元件，用于吸收和消除电路中的噪声和干扰信号。
它由阻性元件和电容器组成，主要用于滤波和降低电路中的电磁干扰。
电容器是阻容吸收装置中的关键组成部分，它能够存储和释放电荷，具有储能和滤波的功能。
本文将详细介绍阻容吸收装置使用的电容的原理、分类、选择和应用等方面的内容。
2. 电容器的原理电容器是一种 passiv电子元件，由两个导体板（通常是金属）之间的绝缘介质（也称为电介质）隔开。
当电容器两端施加电压时，正电荷聚集在其中一个导体板上，而负电荷聚集在另一个导体板上，形成电场。
电容器的容量（C）定义为单位电压下储存的电荷量（Q）。
电容器的容量大小与其几何结构、电介质材料和两个导体板之间的距离等因素有关。
通常，电容器的容量越大，它对电流变化的响应越强，对噪声和干扰的吸收能力也越强。
3. 电容器的分类根据电介质材料的不同，电容器可以分为多种类型，常见的电容器类型包括：•陶瓷电容器：使用陶瓷作为电介质，具有体积小、价格低廉和容量范围广等特点。
它们适用于高频应用和低容量要求的电路。
•铝电解电容器：使用氧化铝薄膜作为电介质，具有容量大、电压稳定和成本较低等优势。
它们适用于中高容量和中低频率的电路。
•电解质电容器：使用电解质作为电介质，具有电容量大、电压稳定性好和内阻低等特点。
它们适用于高容量和中低频率的电路。
•塑料膜电容器：使用塑料薄膜作为电介质，具有容量稳定、温度特性好和频率响应较好等特点。
它们适用于高精度和高频率的电路。
4. 选择电容器的要点在选择阻容吸收装置使用的电容时，需要考虑以下几个要点：4.1 容量（C）根据电路的需求，选择适当容量的电容器。
过小的容量会导致电容器无法有效吸收噪声和干扰信号，而过大的容量则会增加成本和占用空间。
4.2 电压等级（V）根据电路的工作电压，选择合适的电压等级的电容器。
电压等级过低会导致电容器无法承受电路中的电压，而电压等级过高则会增加成本和体积。
阻容原理
阻容吸收原理[工程技术]1个回答686次浏览北京过客2009-6-19 16:51:27 222.35.64.* 举报阻容吸收原理回答登录并发表回答取消在谷歌搜索阻容吸收原理回答按时间排序按投票数排序jiongwang2009-6-19 16:51:58 221.2.147.* 举报为防止系统内部瞬间过电压冲击（主要为断路器、接触器开断产生的操作过电压）对重要电气设备的损伤，通行的做法是在靠近断路器或接触器位置安装氧化锌避雷器（MOA）或阻容吸收器进行冲击保护。
比较两类产品性能上的优点，氧化锌产品的优点主要在能量吸收能力强，可以用于防雷电等大电流冲击；阻容吸收器的优点主要在于起始工作电压低，可有效吸收小电流冲击对设备的影响。
由于传统避雷器或阻容吸收器是单极式，一端接母排一端接地，虽可以有效吸收相对地过电压，但起不到相间过电压的保护作用。
故近年来推广三相组合式过电压吸收器，将上述两类产品做成通过中性点再接地形式，以起到相间保护作用。
（见附图）10年来三相组合式过电压吸收器的推广实践显示，以非线性氧化锌电阻片元件为主的组合式产品整体事故率较低，事故主要在于个别厂家的个别批次产品生产工艺上的失误。
严格执行相关标准的产品均能安全使用多年。
相反，以薄膜电容元件为主的组合式阻容吸收器事故率较高，原因不明的电容器损坏事故时有发生。
因此自2002年以后，主要的组合式阻容吸收器生产厂家均在其产品电容上串联间隙或其它元件将电容器从正常系统中隔离，以防止继续出现电容烧毁事故。
对于此类问题，目前通行的解释是：由于电容器为频敏元件，对系统高频谐波敏感性高。
一旦系统谐波比较严重，就将使电容频繁处于工作状态，无法有效散发能量，积累导致最终烧毁。
这也是后来普遍装设间隙或其它隔离元件的理论依据。
但是，据此理论做出的组合式阻容吸收器，由于存在隔离装置，使小电流区域阻容吸收器较氧化锌型产品的性能优势有所降低；而在大电流区域阻容吸收器较氧化锌型产品又有先天上的不足。
阻容吸收原理
阻容吸收原理阻容吸收原理是指在电路中使用电容和电感来实现对特定频率信号的阻抗匹配和能量传输的原理。
在实际应用中，阻容吸收原理被广泛应用于无线通信、射频识别、天线设计等领域。
本文将对阻容吸收原理进行详细介绍，包括其基本概念、工作原理、应用场景等内容。
首先，我们来了解一下阻容吸收原理的基本概念。
阻容吸收是指通过电容和电感的相互作用，将特定频率的能量吸收并传输到电路中的负载部分。
电容和电感分别是电路中的两种基本元件，电容可以存储电荷并对变化的电压起到响应，而电感则可以存储能量并对变化的电流起到响应。
通过合理地组合电容和电感，可以实现对特定频率信号的阻抗匹配和能量传输，从而提高电路的性能和效率。
其次，我们来了解一下阻容吸收原理的工作原理。
在电路中，当特定频率的信号通过电容和电感时，会产生共振现象，使得电路对该频率的信号具有较低的阻抗。
这样一来，电路就可以有效地吸收并传输该频率的能量，从而实现对特定频率信号的处理和利用。
通过调节电容和电感的数值和连接方式，可以实现对不同频率信号的阻抗匹配和能量传输，从而满足不同应用场景的需求。
最后，我们来看一下阻容吸收原理在实际应用中的场景。
在无线通信领域，阻容吸收原理被广泛应用于天线设计和信号处理中，可以实现对特定频率信号的接收和发送。
在射频识别领域，阻容吸收原理可以用于实现对射频信号的识别和解调。
在电子设备中，阻容吸收原理也可以用于滤波器设计和功率放大器的优化。
总之，阻容吸收原理在现代电子领域中具有重要的应用价值，可以帮助我们更好地处理和利用特定频率的信号。
综上所述，阻容吸收原理是通过电容和电感实现对特定频率信号的阻抗匹配和能量传输的原理。
通过合理地组合电容和电感，可以实现对不同频率信号的处理和利用，从而满足不同应用场景的需求。
在实际应用中，阻容吸收原理被广泛应用于无线通信、射频识别、天线设计等领域，具有重要的应用价值。
希望本文对阻容吸收原理有所帮助，谢谢阅读！。
阻容吸收原理
阻容吸收原理为防止系统内部瞬间过电压冲击（主要为断路器、接触器开断产生的操作过电压）对重要电气设备的损伤，通行的做法是在靠近断路器或接触器位置安装氧化锌避雷器（MOA）或阻容吸收器进行冲击保护。
比较两类产品性能上的优点，氧化锌产品的优点主要在能量吸收能力强，可以用于防雷电等大电流冲击；阻容吸收器的优点主要在于起始工作电压低，可有效吸收小电流冲击对设备的影响。
由于传统避雷器或阻容吸收器是单极式，一端接母排一端接地，虽可以有效吸收相对地过电压，但起不到相间过电压的保护作用。
故近年来推广三相组合式过电压吸收器，将上述两类产品做成通过中性点再接地形式，以起到相间保护作用。
（见附图）10年来三相组合式过电压吸收器的推广实践显示，以非线性氧化锌电阻片元件为主的组合式产品整体事故率较低，事故主要在于个别厂家的个别批次产品生产工艺上的失误。
严格执行相关标准的产品均能安全使用多年。
相反，以薄膜电容元件为主的组合式阻容吸收器事故率较高，原因不明的电容器损坏事故时有发生。
因此自2002年以后，主要的组合式阻容吸收器生产厂家均在其产品电容上串联间隙或其它元件将电容器从正常系统中隔离，以防止继续出现电容烧毁事故。
对于此类问题，目前通行的解释是：由于电容器为频敏元件，对系统高频谐波敏感性高。
一旦系统谐波比较严重，就将使电容频繁处于工作状态，无法有效散发能量，积累导致最终烧毁。
这也是后来普遍装设间隙或其它隔离元件的理论依据。
但是，据此理论做出的组合式阻容吸收器，由于存在隔离装置，使小电流区域阻容吸收器较氧化锌型产品的性能优势有所降低；而在大电流区域阻容吸收器较氧化锌型产品又有先天上的不足。
那么能不能做出一种既不牺牲性能又保障安全的组合式阻容吸收器？我们对此有全新的认识。
我公司长期生产氧化锌型限压产品和阻容吸收型产品，依据我们的实际经验，认为过去电容烧毁频频的主要原因，并不能完全归罪在谐波超标，而是其它问题。
只要克服这个问题，就可以生产出一种无须隔离装置依然可以长期安全使用的组合式阻容吸收产品。
阻容吸收器工作原理
阻容吸收器⼯作原理
阻容吸收器⼯作原理：正常运⾏时，阻容吸收器并联在开关柜出线端，当操作过电压来时，由于其电压幅值⾼，⽽电容器具有储存电能作⽤，所以，开始对电容器充电，并通过电阻吸收能量，从⽽达到降低过电压幅值的⽬的，⽽且由于阻容吸收器其电容值（0.1µF）远⼤于开关柜控制的感性设备的对地电容值（不超过50PF），改变了感性设备的电感和其对地电容发⽣振荡的条件，因为，根据LC发⽣振荡的频率的计算公式f＝1/2π√LC，电容C越⼤，频率f越⼩，使感性设备相邻匝间在过电压时的电位差变⼩，从⽽保护感性设备的匝间绝缘。
因阻容吸收器限制过电压的原理与MOA不同，它不存在残压问题，⽽是靠操作过电压⾼频出现后引起容抗(ZＣ=1/(2πfc))降低，增⼤电容器上电流，来吸收产⽣过电压震荡的能量，从⽽限制操作过电压。
正常⼯频⼯作状态下，电流很⼩，所以其使⽤寿命较长。
阻容吸收器现在被⼴泛应⽤于冶炼、煤炭、⽯油、化⼯、⽔电、等领域；阻容吸收器得到新疆电⽯、青海硅铁、四川硅锰，宁夏中卫、⽯嘴⼭、内蒙巴彦淖尔、乌海、乌兰察布、陕西榆林、⼭西⼤同、河北唐⼭、辽宁本溪、辽宁鞍⼭、吉林⽩城、齐齐哈尔、⼭东临沂、江苏徐州、江苏盐城、安徽马鞍⼭、河南安阳、四川攀枝花、阿坝、云南德宏州、迪庆、贵州兴义、黔东南、湖南怀化、郴州、⼴西柳州、北海、百⾊等地冶炼、铁合⾦、化⼯企业⼀致好评。
有效抑制了⼯业硅、硅铁、硅锰合⾦、电⽯、⾼碳铬铁、镍铁、碳素、⽯墨烯、钛⾦属冶炼企业操作过电压，保护电路变压器、电抗器、电机起到了有效作⽤。
阻容吸收器接线原理图：。
rc阻容吸收真空断路器
rc阻容吸收真空断路器RC阻容吸收真空断路器是一种常见的电力保护设备，它在电路中起到了非常重要的作用。
本文将从RC阻容吸收真空断路器的原理、结构和应用三个方面来介绍这一设备。
一、原理RC阻容吸收真空断路器是一种通过阻力和电容来吸收电路中的能量，从而实现断路保护的设备。
它利用了电容器的存储电能和阻容器的消耗电能的特性，能够在电路中出现突变电流时起到保护作用。
在正常情况下，电路中的电流是稳定的，RC阻容吸收真空断路器不会起作用。
但是当电路中出现突变电流时，例如由于短路或过载引起的电流突增，RC阻容吸收真空断路器就会迅速响应，将这部分过大的电流吸收和消耗，从而保护电路中的其他设备免受损坏。
二、结构RC阻容吸收真空断路器由真空断路器和RC阻容器两部分组成。
真空断路器主要负责监测电路中的电流变化，并在需要时打开或关闭电路。
而RC阻容器则负责吸收和消耗突变电流。
真空断路器通常由真空开关和电磁触发器两部分组成。
真空开关起到了隔离电路和保护其他设备的作用，它能够在电流超过额定值时迅速打开或关闭电路。
电磁触发器则根据电流变化来控制真空开关的操作，当电流突变时，电磁触发器会迅速响应并触发真空开关的操作。
RC阻容器由电阻和电容两部分组成。
电阻负责消耗电能，将过大的电流转化为热能散发出去。
电容则负责储存电能，当电路中出现突变电流时，电容会迅速释放储存的电能，吸收和消耗过多的电流。
三、应用RC阻容吸收真空断路器广泛应用于电力系统中，特别是在高压电路中。
它能够有效保护电力设备和电路，防止由于电流突变而引起的损坏。
RC阻容吸收真空断路器具有响应速度快、保护性能好的特点。
它能够在电流突变的瞬间迅速响应并吸收过大的电流，从而保护电路中的其他设备不受损坏。
同时，它的结构简单，体积小，安装方便，不需要过多的维护和保养。
RC阻容吸收真空断路器是一种在电力系统中非常常见的保护设备。
它通过利用电容器和阻容器的特性，能够在电路中出现突变电流时迅速吸收和消耗过多的电流，保护其他设备不受损坏。
阻容吸收原理
阻容吸收原理阻容吸收原理是指在电路中，通过电容和电感的相互作用来实现对特定频率信号的阻止或吸收。
在电路设计中，了解和应用阻容吸收原理可以有效地提高电路的性能和稳定性。
首先，我们来了解一下电容和电感的基本特性。
电容是一种可以存储电荷的元件，它的主要作用是在电路中存储能量，同时对直流电路通路的阻碍很小。
而电感则是一种可以产生磁场的元件，它的主要作用是在电路中储存能量，并对交流电路通路的阻碍很大。
在阻容吸收原理中，当电路中存在电容和电感并联时，它们会相互作用，形成一个共振回路。
这个共振回路会对特定频率的信号产生阻止或吸收的效果。
具体来说，当共振回路的共振频率与输入信号的频率相同时，电路会对这个频率的信号产生很大的阻抗，从而实现对这个频率信号的阻止或吸收。
在实际的电路设计中，我们可以通过合理地选择电容和电感的数值，来实现对特定频率信号的阻止或吸收。
比如，在无线通信系统中，我们可以利用阻容吸收原理来实现对干扰信号的抑制，从而提高通信质量和稳定性。
在功率电子系统中，我们也可以利用阻容吸收原理来实现对电磁干扰的抑制，从而提高系统的可靠性和抗干扰能力。
除了在电路设计中的应用，阻容吸收原理还在其他领域有着广泛的应用。
比如，在声学领域，我们可以利用阻容吸收原理来设计吸音材料，从而实现对特定频率声音的吸收。
在光学领域，我们也可以利用阻容吸收原理来设计光学滤波器，实现对特定波长光线的阻止或吸收。
总的来说，阻容吸收原理是一种非常重要的原理，它在电路设计以及其他领域都有着广泛的应用。
通过深入理解和应用阻容吸收原理，我们可以更好地设计和优化电路，提高系统的性能和稳定性，实现对特定频率信号的阻止或吸收。
rcd阻容吸收电路
RCD（Residual Current Device，剩余电流设备）阻容吸收电路是一种用于限制和吸收电路中剩余电流的装置。
RCD主要由电阻、电容和二极管组成，其作用是在电源断开时，吸收和限制电弧电压，保护人身安全和设备。
RCD阻容吸收电路的工作原理如下：
1. 电源接通时，电阻和电容形成一个充放电回路。
此时，二极管处于截止状态，电流通过电阻和电容流动。
2. 电源断开时，电容器存储的电荷通过二极管放电。
由于二极管的导通电压约为1V，可以有效地限制电弧电压。
同时，电阻分压，使得电压降低，进一步保护人身安全和设备。
3. 电容器放电过程中，电阻分压产生的电压信号可以用于触发保护装置，如漏电保护开关。
RCD阻容吸收电路的设计要点包括：
1. 选择合适的电阻和电容值，以满足电路的充放电特性和限制电弧电压的要求。
2. 确定二极管的导通电压，确保其在电源断开时能够迅速导通，吸收电弧电压。
3. 考虑电路的响应速度，确保在电源断开瞬间，电容器能够快速放电，限制电压上升。
4. 设计时还要考虑设备的额定电压、电流等参数，以确保RCD在不同工况下的稳定性和可靠性。
桥式整流加阻容吸收
桥式整流加阻容吸收
桥式整流加阻容吸收是指在桥式整流电路中增加一个阻容吸收电路，以防止二极管在关断时产生的电压尖峰。
在桥式整流电路中，当二极管关断时，变压器漏感会产生一个反向电压峰值，该峰值可能高达交流电压的数倍。
如果不加以抑制，该电压峰值会损坏二极管。
阻容吸收电路的工作原理如下：
●当二极管关断时，电容C1充电，电流流过电阻R1。
●电容C1充电到交流电压的峰值时，电流开始下降。
●当电流下降到零时，二极管D1导通，电容C1开始放电。
●电容C1放电时，电流流过电阻R1和变压器漏感。
●电流流过变压器漏感时，会消耗掉一部分电压尖峰。
阻容吸收电路的设计参数如下：
1.电容C1的容量应根据交流电压的峰值来选择。
2.电阻R1的阻值应根据交流电压的峰值和电容C1的容量来选择。
阻容吸收电路具有以下优点：
1.可以有效抑制二极管关断时产生的电压尖峰。
2.结构简单，成本低。
阻容吸收电路也存在以下缺点：
1.会损失一部分交流电压。
2.电阻R1会产生热量。
阻容吸收原理
阻容吸收原理阻容吸收原理是指在电子元器件中，通过增加阻抗、调整电容和吸收电磁波的能力来实现信号的阻断和吸收。
它是一种用于抑制电磁干扰和保护电子设备的重要技术手段。
本文将介绍阻容吸收原理的基本概念、工作原理和应用。
一、阻容吸收原理的基本概念阻容吸收原理是指通过在电路中引入阻抗、电容和吸收材料等元器件，来实现对电磁波的阻断和吸收。
阻容吸收的基本原理是利用电流和电压的阻抗特性，将电磁波的能量转化为热能进行吸收，从而达到抑制电磁干扰的目的。
阻容吸收原理的工作原理可以分为两个方面：阻断和吸收。
1. 阻断：通过增加电路的阻抗，改变电流和电压的传输特性，从而使电磁波无法通过电路。
其中，阻断电磁波的关键是选择合适的阻抗匹配，使得电磁波在进入电路时与电路的阻抗相匹配，从而产生反射和散射，使电磁波无法继续传播。
2. 吸收：通过引入电容和吸收材料等元器件，将电磁波的能量转化为热能进行吸收。
其中，电容起到了储存电磁波能量的作用，而吸收材料则能将电磁波的能量转化为热能，使其被有效吸收。
三、阻容吸收原理的应用阻容吸收原理广泛应用于电磁兼容性（EMC）领域和电子设备的抗干扰设计中。
主要应用包括以下几个方面：1. 抑制辐射干扰：通过选择合适的阻断元器件和吸收材料，阻止电磁波的辐射传播，减少对周围电子设备的干扰。
2. 提高电磁兼容性：通过在电路中增加阻抗和电容，改善电磁波的传输特性，提高电子设备的电磁兼容性，减少相互干扰。
3. 保护电子设备：通过吸收电磁波的能量，将其转化为热能进行吸收，从而保护电子设备免受电磁波的损坏。
4. 提高设备性能：通过阻断和吸收电磁波，减少电子设备内部的干扰源，提高设备的性能和可靠性。
四、总结阻容吸收原理是一种重要的电磁干扰抑制技术，通过增加阻抗、调整电容和吸收电磁波的能力，实现对电磁波的阻断和吸收。
其工作原理包括阻断和吸收两个方面，应用领域涉及电磁兼容性和电子设备的抗干扰设计。
通过合理应用阻容吸收原理，可以有效提高电子设备的抗干扰能力，保护设备免受电磁波的影响，提高设备的性能和可靠性。
可控硅阻容吸收电容
可控硅阻容吸收电容可控硅阻容吸收电容随着科技的不断进步和人类对电子产品功能的不断追求，电子元件的研究与进化也在不断发展。
可控硅（SCR）和阻容（RC）吸收电容就是其中之一。
本文将深入探讨可控硅阻容吸收电容的原理、应用及其对电子产品发展的意义。
一、可控硅阻容吸收电容的原理可控硅阻容吸收电容是一种电子元件，由可控硅（也称为晶闸管）和电阻、电容器组成。
其主要工作原理是通过控制可控硅的导通和截止来实现对电阻和电容的吸收调节。
具体来说，当可控硅导通时，电容中的电荷会通过可控硅释放到电阻中，从而吸收电容产生的能量。
而当可控硅截止时，电阻中的电荷会通过可控硅转存到电容中，实现对电容充能并存储能量。
二、可控硅阻容吸收电容的应用可控硅阻容吸收电容在电子产品中具有广泛的应用。
它可以用于稳压电源中，通过吸收电容的能量来实现对电源电压的稳定。
它还可以用于电子设备中的滤波电路，通过吸收电容的干扰信号来提高信号质量和抑制杂波。
可控硅阻容吸收电容还可以用于电动机和发电机的启动电路，通过对电容能量的控制来实现对电机的平稳启动和运行。
三、可控硅阻容吸收电容对电子产品发展的意义可控硅阻容吸收电容作为一种新型电子元件，对电子产品的发展具有重要意义。
它提供了一种高效的能量调节方式，能够有效地吸收和释放电容的能量，提高电子产品的能源利用效率。
它具有可控性，可以根据电子产品的需求来调节电容的吸收和释放能力，提高电子产品的稳定性和性能。
可控硅阻容吸收电容为电子产品的创新提供了更多可能性，可以在电路设计中灵活应用，实现更多功能和应用场景。
个人观点和理解作为一种新型电子元件，可控硅阻容吸收电容在电子产品领域的应用前景广阔。
它不仅可以提高电子产品的能源利用效率和稳定性，还可以为电子产品的创新带来更多可能性。
对于电子工程师来说，深入研究可控硅阻容吸收电容的原理和应用，不仅有助于提高电路设计水平，还可以为电子产品的发展做出更大贡献。
总结回顾本文深入探讨了可控硅阻容吸收电容的原理、应用及其对电子产品发展的意义。
RC阻容吸收在可控硅保护的计算公式
RC阻容吸收在可控硅保护的计算公式RC阻容吸收（RC Snubber Absorption）是一种常见的电子电路保护技术，主要用于保护可控硅（SCR）或三极管等电子元件不受电压尖峰或干扰电压的损害。
本文将介绍RC阻容吸收的工作原理和相关的计算公式。
1.工作原理：RC阻容吸收通过使用一个并联的电阻和电容网络，将产生的尖峰电压或干扰电压分担到该网络上，达到保护可控硅或其他电子元件的目的。
当电压尖峰或干扰电压出现时，电容器会吸收电流并存储能量，电阻则通过耗散这些能量，从而防止电压过高。
2.计算公式：2.1选择电容值（C）的计算公式：首先，我们需要根据电路的参数来选择适当的电容值。
以下是一个常用的计算公式：C=(I×(τ-T))/(U×K×T)其中，C是所需的电容的容量（单位：法拉），I是电流的峰值（单位：安培），τ是电容的时间常数（单位：秒），T是SCR关断时间（单位：秒），U是SCR的封锁电压，K是一个系数，取决于SCR的类型和应用。
2.2选择电阻值（R）的计算公式：选择适当的电阻值也是非常重要的。
以下是一个常用的计算公式：R=(U×τ)/(I×K×T)其中，R是所需的电阻值（单位：欧姆）。
3.实际应用举例：假设我们需要保护一个可控硅，该可控硅的封锁电压为400伏特，关断时间为50微秒，所需电容容量为0.1微法拉，电流峰值为5安培。
首先，我们可以使用公式2.1来计算电容值（C）：C=(5×(400×10^-6-50×10^-6))/(400×0.6×50×10^-6)=4.17×10^-6法拉接下来，我们可以使用公式2.2来计算电阻值（R）：R=(400×10^-6×50×10^-6)/(5×0.6×50×10^-6)=16.67欧姆因此，我们可以选择一个容量为0.1微法拉的电容和一个电阻为16.67欧姆的电阻来保护可控硅。
阻容吸收模块
阻容吸收模块
阻容吸收模块（Capacitive-CoupledAbsorberModule，CCAM）是一种用于帮助减少和缓解电源线上的噪音、电磁波和其他污染的滤波器，可以在相应的电路板上安装使用。
CCAM的原理是将输入的高频电压转换为低频电压，并释放在负载端。
它以便捷的尺寸，价格合理以及安装容易而著称，是用于电源线滤波的经济有效的方法。
CCAM由两个主要部分组成：电容和电阻。
电容用于储存输入的高频电压，但这些电压在经过一定时间后会再次释放出来，并转化为低频电压。
而电阻则用于防止这些释放的低频电压回流到电源线中，从而阻止污染的传播。
CCAM可用于处理电源线上发出的噪声和电磁波等污染，以此减少其影响和损害。
与传统的电流吸收模块（CAM）相比，这种模块可以有效地减少噪声和电磁干扰，并且能够在更短的时间内完成工作。
此外，它可以迅速安装，不会因地段不同而造成损坏，因此是一种经济有效的过滤方案。
由于CCAM可以在更短的时间内减少噪声和电磁干扰，因此它们可以被广泛应用在各种设备的滤波系统中，如：电脑、电视、手机、家用电器、计算机网络等。
例如，为了能够安全地使用计算机，需要使用CCAM来减少电源线上的噪声和电磁波的影响。
此外，由于CCAM的简单结构，它可以在一定的尺寸范围内，实现滤波效果。
这使得它可以被安装在许多不同尺寸的电路板上，并且不会产生多余的空间。
此外，它还可以通过改变电容容量和电阻值来
调节滤波效果，从而以最小的成本获得最佳的滤波效果。
总之，阻容吸收模块可以有效地屏蔽电源线上的噪声和电磁波，减少设备的污染，并且具有体积小，价格低廉，容易安装等优点，是电源线滤波的经济有效的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻容吸收原理为防止系统内部瞬间过电压冲击（主要为断路器、接触器开断产生的操作过电压）对重要电气设备的损伤，通行的做法是在靠近断路器或接触器位置安装氧化锌避雷器（MOA）或阻容吸收器进行冲击保护。
比较两类产品性能上的优点，氧化锌产品的优点主要在能量吸收能力强，可以用于防雷电等大电流冲击；阻容吸收器的优点主要在于起始工作电压低，可有效吸收小电流冲击对设备的影响。
由于传统避雷器或阻容吸收器是单极式，一端接母排一端接地，虽可以有效吸收相对地过电压，但起不到相间过电压的保护作用。
故近年来推广三相组合式过电压吸收器，将上述两类产品做成通过中性点再接地形式，以起到相间保护作用。
（见附图）10年来三相组合式过电压吸收器的推广实践显示，以非线性氧化锌电阻片元件为主的组合式产品整体事故率较低，事故主要在于个别厂家的个别批次产品生产工艺上的失误。
严格执行相关标准的产品均能安全使用多年。
相反，以薄膜电容元件为主的组合式阻容吸收器事故率较高，原因不明的电容器损坏事故时有发生。
因此自2002年以后，主要的组合式阻容吸收器生产厂家均在其产品电容上串联间隙或其它元件将电容器从正常系统中隔离，以防止继续出现电容烧毁事故。
对于此类问题，目前通行的解释是：由于电容器为频敏元件，对系统高频谐波敏感性高。
一旦系统谐波比较严重，就将使电容频繁处于工作状态，无法有效散发能量，积累导致最终烧毁。
这也是后来普遍装设间隙或其它隔离元件的理论依据。
但是，据此理论做出的组合式阻容吸收器，由于存在隔离装置，使小电流区域阻容吸收器较氧化锌型产品的性能优势有所降低；而在大电流区域阻容吸收器较氧化锌型产品又有先天上的不足。
那么能不能做出一种既不牺牲性能又保障安全的组合式阻容吸收器？我们对此有全新的认识。
我公司长期生产氧化锌型限压产品和阻容吸收型产品，依据我们的实际经验，认为过去电容烧毁频频的主要原因，并不能完全归罪在谐波超标，而是其它问题。
只要克服这个问题，就可以生产出一种无须隔离装置依然可以长期安全使用的组合式阻容吸收产品。
使组合式阻容吸收器真正在性能上远远优于氧化锌类产品。
在讨论此之前，需要先明晰氧化锌类组合式产品A、B、C、E四个模块的常规配置方式。
按照业内主要生产厂家的企标和今年刚通过审批的机械部部标，通行的配置方式如下：电压值：相模块+地模块=普通MOA其中相模块稍高于地模块，或在相模块中装设间隙。
通流值：组合式各模块均高于普通MOA也就是说，在氧化锌电阻片的配置数量上，任意相模块+地模块=普通MOA；在氧化锌电阻片的能量吸收能力上，组合式产品优于普通MOA。
这里存在一个技术上的争议。
普通MOA一端接母线，一端接地线，系统电压正常时其承受电压为相电压。
组合式产品的这种配置，表面上看是假设相模块+地模块串联后一起承受相电压。
然而事实上绝非如此简单。
因为A、B、C三个相模块下部连为一体，相当于电阻星型连接。
在系统电压稳定时，O点为标准的中性点，电位应为零（见附图）。
我们刚才假设的相+地串联共同承受相电压的情况并不成立。
实际的情况是系统正常时，零电位点在地模块的上端而非下端。
相模块需要单独承受持续的相电压。
我们知道，氧化锌电阻片两端承受电压超过持续运行电压，使用寿命会急剧下降，数小时内就将损坏。
故在组合式产品出现早期，有人据此预测其不可行，必然使用不久就事故不断。
可是实践结果确是多年下来，绝大多数产品经受了时间的考验。
那么是不是说上述的担心是错误的？我们认为不是。
只是由于氧化锌的一个特殊性造成理论与实际的不符合。
这个特殊性就是所有组合式产品均为中压系统产品，没有在高于35kV以上的高压系统中使用过。
我们知道，国内中压系统中性点一般是不直接接地的，存在单相接地故障下相电压提高为线电压的情况。
在制订以防雷限压为根本目的的避雷器通行GB11032新标准时，为保障安全，是以避雷器能承受持续线电压升高而不损坏来设计参数的，正常电压下存在一个不小于1.7倍的裕度。
在进行组合式配置时，适当的提高相模块的电阻片数量或加装间隙给电阻片分压，就完全可以满足电阻片数量几乎减半依然安全使用的目的。
这样做既显著提高了产品使用中的限压性能，事故率又不会高。
（附带说一点，组合式产品在出现系统单相接地时，由于中性点漂移等原因，并适当增大通流容量，是能够承受短期相电压升高到线电压的。
新部标规定的组合式产品相极参数虽有一点偏低，实际生产中进行适当提高，安全性上没有大的问题。
）氧化锌型产品组合式改进事实上的成功，使一些技术上的问题被掩盖了。
于是阻容吸收器在进行组合式改进时基本上照搬了氧化锌减半的做法。
现行的组合式阻容吸收器，基本上也就是按相模块十地模块=普通阻容吸收器的模式进行配置。
这种完全照搬的做法，在这里却产生了一个电容耐压上的严重问题。
阻容吸收器的耐压能力，一般参照GB311标准执行，以10kV为例，参考新老GB311标准的不同，各厂家电容交流1min耐压标准均在30~42kV左右。
即使最不严格的执行311标准，耐压30kV也基本上满足安全要求了。
可是在进行三相组合式配置以后，30kV的耐压指的不是单个模块，而是相模块+地模块之和。
通过对上面氧化锌型产品争议的分析不难看出，其实上单个相模块就将承受整个相电压，实际使用中电容相模块耐压真实能力仅为国标的一半。
那么电容器有没有象氧化锌那样有较大可以挖掘的安全裕度呢？没有。
因为阻容吸收器用电容为了具有强自愈功能，采用的为金属化薄膜电容器。
虽然理论上执行GB11024电力电容器标准，耐压应有两倍左右裕度，但是金属化薄膜电容器并不包括在此标准中。
事实上金属化薄膜电容多为电机专用，生产厂家执行标准实际为GB3667。
此标准对电容超压的要求仅为1.1倍。
根据我们长期对各电容生产厂家产品实测的结果，在超压1.5倍下均耐受不到10秒钟就将出现频繁的击穿和自愈循环，根本坚持不到1min。
这与MOA超压1.7倍以上还可以长期使用形成了鲜明的对比。
如果耐压能力不足，阻容吸收器这种频敏设备谐波的侵害当然会变得很明显。
但这恐怕不能仅归罪于谐波超标。
因此，我们认为导致组合式阻容吸收器电容频频出事的主要原因，是盲目照搬氧化锌型产品组合化的经验，引发电容耐压不足造成的，而不是主要在于谐波超标。
加装间隙或其它隔离元件后产品安全了也并不是消除了谐波侵害的原因，而是因为隔离元件给电容分了压，电容两端在正常电压下的分压变小了，因此安全了。
综上所述，我们设计产品思路的关键是必须将各个相模块的电容耐压能力提高。
我公司高性能组合式阻容吸收器将相模块的耐压能力提高了一倍，使相模块单独就能达到GB311的耐压要求。
同时在其它元件上做少量变动进行辅助，不再加装间隙等隔离装置，可以有效保证电容的安全运行。
而放弃间隙等隔离装置，大大提高了阻容吸收器的小电流响应性能，使阻容吸收器在性能上远远优于氧化锌型产品。
特别适用于耐压能力不足的电机类设备的过电压保护，对普通电气设备也具有远高于现行各类产品的保护特性三相组合式过电压保护器工作原理由于真空开关的灭弧能力极强，开断时会引起特殊的操作过电压，造成高压电机绝缘击穿，回路变压器故障，甚至导致开关柜自身损坏烧毁。
三相组合式过电压保护器（以下简称保护器）是专用于3～35kV中压系统，保护系统内部操作过电压（主要是真空开关强制截流过电压，也包扩多次重燃过电压和三相开断不同步产生的过电压）对电气设备侵害的产品。
其核心工作原理是采用放电间隙给氧化锌阀片分压的方式，降低产品的操作冲击保护残压，实现对操作过电压的保护；同时采用四星型接法（俗称三叉戟式接法），设置公共中性点，实现对相间过电压的快速响应，有效防止三相负载出现相间绝缘击穿。
由于保护器其主要工作元件是氧化锌阀片，与避雷器类似，所以有些地方也将其称为组合式避雷器。
但是，事实上两者的作用是完全不同的。
避雷器以防雷为主要目的；而保护器虽然也可以用于防雷，但主要是与真空开关配套使用，防止操作过电压侵害的。
阻容降压电路中放电电阻的功率应如何确定？将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波,当受体积和成本等因素的限制时,最简单实用的方法就是采用电容降压式电源.整流后未经稳压的直流电压一般会高于30伏,并且会随负载电流的变化发生很大的波动,这是因为此类电源内阻很大的缘故所致,故不适合大电流供电的应用场合.电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电电容降压的工作原理并不复杂.他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流.例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆.当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA.虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率.根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性.例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到2 20V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁.因为110V/8W的灯泡所需的电流为8W/110V=72mA, 它与1uF电容所产生的限流特性相吻合.同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁.因为5W/65V的灯泡的工作电流也约为70mA.因此,电容降压实际上是利用容抗限流.而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色.采用电容降压时应注意以下几点:1 根据负载的电流大小和交流电的工作频率选取适当的电容,而不是依据负载的电压和功率.2 限流电容必须采用无极性电容,绝对不能采用电解电容.而且电容的耐压须在400V以上.最理想的电容为铁壳油浸电容.3 电容降压不能用于大功率条件,因为不安全.4 电容降压不适合动态负载条件.5 同样,电容降压不适合容性和感性负载.6 当需要直流工作时,尽量采用半波整流.不建议采用桥式整流.而且要满足恒定负载的条件.电路一,图纸/slwjlslwjl/c8bf/e50e.jpg/#doc -body这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
