订书机设计说明

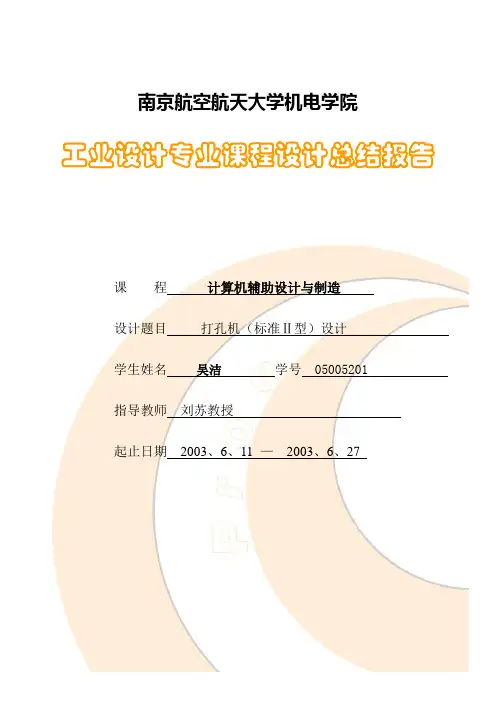

南京航空航天大学机电学院工业设计专业课程设计总结报告课程计算机辅助设计与制造设计题目打孔机（标准Ⅱ型）设计学生姓名吴洁学号 05005201指导教师刘苏教授起止日期2003、6、11 —2003、6、27一、产品功能、结构介绍：图1-1结构：大体由底盘（bottom）——软塑料制成，套在金属底座上，有条形凸出条和半圆形凸卡住底座的边缘。
底座（under）——金属材料，一次性冲压做成，上有两个孔，有由打孔柱打孔时完全穿透，还有一个三角形突起，用于固定纸张伸入程度。
支架（hold、hold-）——金属钣金材料，永久固定于底座上，支撑上盖上的轴。
上盖（up）——塑料注模，有很多加强筋，加强强度。
标尺（ruler）——与底盘一样是软塑料制成。
构成。
功能：当给上盖施加一个向下的力，上盖绕支架上的轴旋转的同时把打孔的柱子向下压，穿过纸张和底座，完成打孔任务。
纸屑落入底盘内。
标尺可以自然伸缩，以测量在纸上打孔的位置。
二、产品材料清单：图2-1三、 简介产品组件和主要零件的设计过程：图3-1钣金件—平整图3-2钣金件—折弯图3-3钣金件---从半径创建拉伸壁图3-4打孔完工图3-5图3-6孔和加材料用复制—新参照—不同模型，来复制过去图3-7在草绘里镜像平整钣金截面，余下的与上一个同样。
四、 简介产品主要零件的模具设计过程：开模方法：用分型面和模具体积块来开模。
1、 做模具体积块。
用拉伸命令做模具体积块用来分割整个工件。
体积块以标尺的边缘为参照，拉伸充满整个标尺的空间，再在抽出边缘增加一个稍大的立方体，以便于以后体积块的抽出。
2、做分型面。
由于表面比较凹凸不平，所以使用复制命令来制作分型面。
先复制底面的曲面，再做面延拓到工件的四周，完成分型面的制作。
3、分割体积块。
先用模具体积块分割整个工件，一个模具体积块取暂时名为temp 。
在用分型面分割temp 模具体积块，两个模具体积块，分别为up 和under 。
4、 开始抽取，然后铸模。
