织物起毛起球测试方法
纺织品抗起球性能测试及解决方法

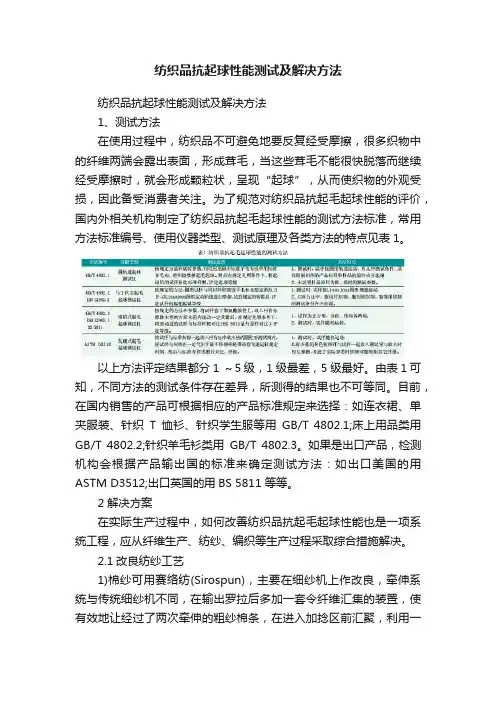

纺织品抗起球性能测试及解决方法纺织品抗起球性能测试及解决方法1、测试方法在使用过程中，纺织品不可避免地要反复经受摩擦，很多织物中的纤维两端会露出表面，形成茸毛，当这些茸毛不能很快脱落而继续经受摩擦时，就会形成颗粒状，呈现“起球”，从而使织物的外观受损，因此备受消费者关注。
为了规范对纺织品抗起毛起球性能的评价，国内外相关机构制定了纺织品抗起毛起球性能的测试方法标准，常用方法标准编号、使用仪器类型、测试原理及各类方法的特点见表1。
以上方法评定结果都分1 ～5级，1级最差，5级最好。
由表1可知，不同方法的测试条件存在差异，所测得的结果也不可等同。
目前，在国内销售的产品可根据相应的产品标准规定来选择：如连衣裙、单夹服装、针织T恤衫、针织学生服等用GB/T 4802.1;床上用品类用GB/T 4802.2;针织羊毛衫类用GB/T 4802.3。
如果是出口产品，检测机构会根据产品输出国的标准来确定测试方法：如出口美国的用ASTM D3512;出口英国的用BS 5811 等等。
2 解决方案在实际生产过程中，如何改善纺织品抗起毛起球性能也是一项系统工程，应从纤维生产、纺纱、编织等生产过程采取综合措施解决。
2.1改良纺纱工艺1)棉纱可用赛络纺(Sirospun)，主要在细纱机上作改良，牵伸系统与传统细纱机不同，在输出罗拉后多加一套令纤维汇集的装置，使有效地让经过了两次牵伸的粗纱棉条，在进入加捻区前汇聚，利用一股气流把条子从罗拉牵伸系统的夹持点拉出，集合在一个多孔的表面上，因吸力作用下条子被压缩，缩小钳口处粗纱宽度，大幅降低纺纱三角的高度，棉纱加捻效果增加，棉纤维抱合更加有序，更加紧密，令棉纱毛羽数量大幅下降。
2)纺纱时选用硬度高的钢领，硬度低的钢领易被钢丝圈磨成沟痕，令张力不稳定，增加毛羽的产生。
另外，可稍增加纱线捻度，如增加8 % ～15 %，但捻度增加后手感较硬，编织时可能要加装解扭器。
络筒可选用德国AC338 或意大利奥立安自动络筒机，其精密卷绕系统，可防止纱线重绕，减少退绕时的不适当摩擦而产生毛羽。
纺织品的起毛起球性能测试
（1）化纤长丝针织物，先在尼龙刷上，后在磨料上
精品文档
各磨50次。 （2）化纤长丝机织物和化纤短纤机织物，先在尼龙刷上，
后在磨料织物上各磨50次。 （3）精梳毛织物，直接在磨料织物上磨600次。 （4）粗梳毛织物，直接在磨料织物上磨50次。 5、放下夹头，使试样与毛刷平面接触。 6、按下电源开关至“ON”位置，指示灯（POWER）亮。按起动
精品文档
（二）测试原理
测定织物起毛起球的设计原理是摸拟织物实际穿用时导致辞起毛 起球的成形过程(guòchéng)。织物表面的纤维受到外部的摩擦作用，首 先被拉出形成圈环和绒毛，即起毛阶段。绒毛在达到一定长度后，相 互纠缠形成毛球。
精品文档
（三）影响因素
1、纤维的品质。织物所用(suǒ yònɡ)的纤维品质不同，其起毛起球的程度也 不同，一般是合成纤维织物较人造纤维和天然纤维织物容易起毛起球，主要是由 于合成纤维的抱合力小，靠近织物表面的纤维端容易滑出，又因合成纤维的强度 高，伸长大，特别是耐疲劳和耐磨擦性好，织物表面一旦有毛粒状小球形成后， 也不易很快脱落。
4、染整加工情况。经烧毛、剪毛、定型和树脂整理后织物表面平档
三、实验(shíyàn)仪器与工具
（一）实验仪器 YG501型起毛起球仪（二）实验工具(gōngjù)
（二）实验工具 起毛起球样照、 剪刀、织物试样
精品文档
四、实验(shíyàn)方法与步骤
织物起毛起球性的因素。
精品文档
二、基础知识
（一）基础知识
织物在日常使用、实际穿用与洗涤过程中，不断经受摩擦，在容易受到摩擦的部 位上，织物表面的纤维端由于摩擦滑动而松散露出织物表面，并呈现许多令人讨厌的 毛茸，既为“起毛”；若这些毛茸在继续穿用中不能及时脱落 ，又继续经受摩擦卷曲 而互相纠缠在一起，被揉成许多球形子粒，通常称为“起球”。织物起毛起球会使织 物外观恶化，降低(jiàngdī)织物的服用性能，特别是合成纤维织物，由于纤维本身抱 合性能差，强力高，弹性好，所以起球更为突出。目前起毛起球已成为评定织物服用 性能的主要指标之一。
GB织物起毛起球性能的测定简介
GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。
）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。
4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。
软木垫使用1h后需更换。
（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。
（4）胶黏剂、灰色短棉。
（5）评级箱：用白色荧光管或灯泡照明。
光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。
正常校正视力的眼睛与试样距离应在30cm—50cm。
5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。
（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。
对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。
6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。
（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。
（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。
7.试验结果评级：评级箱应放在暗室中。
沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。
相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。
已测试样放左、未测试样放右。
评级为主观评定，建议至少2人评级。
织物起毛起球性能的测试方法和标准

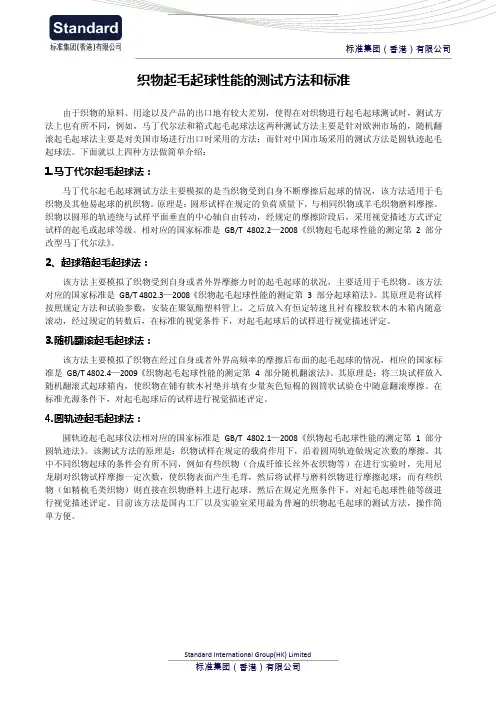

标准集团（香港）有限公司织物起毛起球性能的测试方法和标准由于织物的原料、用途以及产品的出口地有较大差别，使得在对织物进行起毛起球测试时，测试方法上也有所不同，例如，马丁代尔法和箱式起毛起球法这两种测试方法主要是针对欧洲市场的，随机翻滚起毛起球法主要是对美国市场进行出口时采用的方法；而针对中国市场采用的测试方法是圆轨迹起毛起球法。
下面就以上四种方法做简单介绍：1.马丁代尔起毛起球法：马丁代尔起毛起球测试方法主要模拟的是当织物受到自身不断摩擦后起球的情况，该方法适用于毛织物及其他易起球的机织物。
原理是：圆形试样在规定的负荷质量下，与相同织物或羊毛织物磨料摩擦。
织物以圆形的轨迹绕与试样平面垂直的中心轴自由转动，经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛或起球等级。
相对应的国家标准是GB/T 4802.2—2008《织物起毛起球性能的测定第2 部分改型马丁代尔法》。
2、起球箱起毛起球法：该方法主要模拟了织物受到自身或者外界摩擦力时的起毛起球的状况，主要适用于毛织物。
该方法对应的国家标准是GB/T 4802.3—2008《织物起毛起球性能的测定第3 部分起球箱法》。
其原理是将试样按照规定方法和试验参数，安装在聚氨酯塑料管上，之后放入有恒定转速且衬有橡胶软木的木箱内随意滚动，经过规定的转数后，在标准的视觉条件下，对起毛起球后的试样进行视觉描述评定。
3.随机翻滚起毛起球法：该方法主要模拟了织物在经过自身或者外界高频率的摩擦后布面的起毛起球的情况，相应的国家标准是GB/T 4802.4—2009《织物起毛起球性能的测定第 4 部分随机翻滚法》。
其原理是：将三块试样放入随机翻滚式起球箱内，使织物在铺有软木衬垫并填有少量灰色短棉的圆筒状试验仓中随意翻滚摩擦。
在标准光源条件下，对起毛起球后的试样进行视觉描述评定。
4.圆轨迹起毛起球法：圆轨迹起毛起球仪法相对应的国家标准是GB/T 4802.1—2008《织物起毛起球性能的测定第1 部分圆轨迹法》。
织物起毛起球过程及测试方法

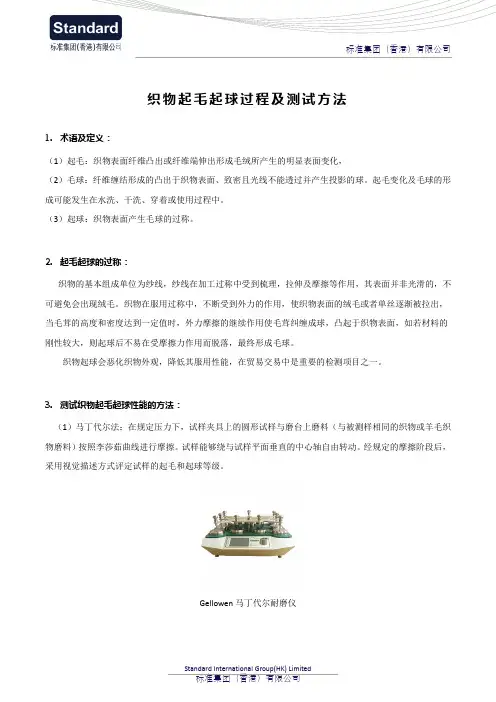

织物起毛起球过程及测试方法1.术语及定义：（1）起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化，（2）毛球：纤维缠结形成的凸出于织物表面、致密且光线不能透过并产生投影的球。
起毛变化及毛球的形成可能发生在水洗、干洗、穿着或使用过程中。
（3）起球：织物表面产生毛球的过称。
2.起毛起球的过称：织物的基本组成单位为纱线，纱线在加工过称中受到梳理，拉伸及摩擦等作用，其表面并非光滑的，不可避免会出现绒毛。
织物在服用过称中，不断受到外力的作用，使织物表面的绒毛或者单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球，凸起于织物表面，如若材料的刚性较大，则起球后不易在受摩擦力作用而脱落，最终形成毛球。
织物起球会恶化织物外观，降低其服用性能，在贸易交易中是重要的检测项目之一。
3.测试织物起毛起球性能的方法：（1）马丁代尔法：在规定压力下，试样夹具上的圆形试样与磨台上磨料（与被测样相同的织物或羊毛织物磨料）按照李莎茹曲线进行摩擦。
试样能够绕与试样平面垂直的中心轴自由转动。
经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛和起球等级。
Gellowen马丁代尔耐磨仪（2）起球箱法：安装在聚氨酯管上的试样，在具有恒定转速、衬有软木的木箱内任意翻转。
经规定的翻转次数后，对起毛起球性能进行视觉描述评定。
ICI滚箱式起球及钩丝测试仪（3）随机翻滚法：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。
Gellowen乱翻式起球测试仪（4）圆轨迹法：按规定方法和试验参数，采用尼龙刷和织物磨料或仅用织物磨料，使试样摩擦起毛起球。
然后在规定光照条件下，对起毛起球性能进行视觉描述评定。
Gellowen圆轨迹起毛起球仪。
织物起毛起球性能测试
更准确地评估起毛起球程度。
测试材料
测试样品
选择具有代表性的织物样品进行测试 ，样品应具有不同的纤维成分、织物 结构和后整理工艺，以便更全面地评 估织物的起毛起球性能。
标准样照
用于比对测试样品与标准样照的起毛 起球性能，标准样照应符合相关国家 和国际标准的要求。
测试环境与条件
温度和湿度
观察角度与放大倍数
测试应在恒温恒湿的环境中进行，以 确保测试结果的准确性和可重复性。
在织物表面显微镜观察时，应选择合 适的观察角度和放大倍数，以便更准 确地评估织物的起毛起球性能。
摩擦参数
在摩擦起球测试中，应控制好摩擦次 数、压力等参数，以确保测试条件的 标准化。
PART 04
测试结果与分析
起毛起球性能数据记录
记录不同织物样品的起毛起球等级，如国标GB/T 4802.1-2008中规定的等级划分。 记录测试过程中观察到的织物表面起毛起球的情况，如毛球大小、数量、分布等。
优化纤维搭配
通过合理的纤维搭配，可以平衡织物的手感和抗起毛起球性能，例如采用长丝 和短纤维的混合物。
织物结构与组织设计
增加织物密度
织物密度越高，纤维之间的摩擦阻力越大，不易产生起毛现 象。
设计合理的组织结构
采用斜交、缎纹等组织结构，可以减少织物表面的摩擦，降 低起毛起球的可能性。
后处理工艺优化
表面涂层处理
织物的起毛起球性能。
织物的起毛起球性能受到纤维 类型、织物结构、染整工艺等 多种因素的影响，这些因素对 织物的抗起毛起球性能产生重 要影响。
通过优化织物结构和染整工艺 ，可以提高织物的抗起毛起球 性能，从而提高织物的质量和 耐用性。
研究展望
深入研究染整工艺对织物起毛起球性能的影响 ，探究染整工艺中各环节对织物起毛起球性能
织物的起毛起球实验
织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。
参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。
二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。
标准样照，评级箱。
机织物、针织物若干。
三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。
2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。
3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。
表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。
5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。
需要时，可用文字加以说明。
四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。
一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。
2．分别将4块试样装在仪器夹头上，测试面朝外。
当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。
各试样应受到同样的张力。
3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。
4．把磨头放在磨料上，加上压力锤。
5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。
6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。
7．计算4块试样等级的算术平均数，修约到小数点后2位。
如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。
【百科】纺织品之抗起毛起球效果测试
【百科】纺织品之抗起毛起球效果测试抗起球起球测试方法合理客观地评价织物的抗起毛起球性能对开发和生产合格的纺织品起到了积极的促进作用。
抗起毛起球测试方法很多，主要是模拟在日常生活和实际穿用与洗涤过程中，因不断经受摩擦，从而使织物表面出现毛球的现象而设计出来的，不同的目标市场有不同的测试方法，如美国标准、欧洲标准、中国标准、还有客户标准，通常要根据出口地、产品类型或买家要求等选择合适的测试方法。
目前常用的方法有ICI 起球箱法、马丁代尔耐磨仪法、随机转筒法、弹性垫片法、圆轨迹法。
需说明的是：抗起毛起球测试不单单只局限于原样做上述测试，现在有很多客户要求直接通过观察洗后织物的起毛起球程度来评级，还有客户选择用洗后试样再进行各种起毛起球测试法来考核织物的抗起毛起球性能。
ICI起球箱法(ICI Pilling Box)试验原理是从被测织物上分别沿经向和纬向取一定尺寸大小的方形试样各三块，其中各两块缝制成管状，正面朝外分别套在聚氨酯载样管上（如图3 所示，起球箱如图4 所示），放入衬有软木的箱内，试验箱按每小时3600 转的速度按客户要求的转数翻转后，取出试样在评级箱内与织物原样或标准样照对比，评定起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。
常用的测试标准有ISO12945-1、GB/T 4802.3、IWS TM 152。
此方法主要模拟织物自身与自身不间断进行摩擦，以及织物与其他相接触的物体摩擦后的起毛起球状况。
该测试方法可适用于所有类型的织物，但主要国内市场或出口到欧洲市场的针织毛衫采用此法来检验其抗起毛起球的性能。
马丁代尔耐磨仪法(Martindale Pilling)试验原理是从被测织物上取三对圆形试样，分别装载在上下夹持装置内，在轻微压力下，试样本身相互摩擦（如图5 和图6 所示），按李莎茹曲线轨迹摩擦，经一定转数后，试样在评级箱内与织物原样或标准样照对比，评定起毛起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。
圆轨迹法织物起毛起球测试标准和方法解析
圆轨迹法织物起毛起球测试标准和方法解析一、原理按规定方法和试验参数﹐利用尼龙刷和磨料或单用磨料﹐使织物摩擦起毛起球。
然后在规定光照条件下﹐将起球后的试样对比标准样照﹐评定起球等级。
二、装置1、圆轨迹起球仪﹕试样夹头与磨台质点相对运动的轻轨迹为圆﹐相对运动速度为60±1r/min﹐试样夹环内径90±0.5mm﹐夹头能对试样施加表1所列的压力﹐夹头压力可调﹐压力误差为±1%。
仪器装有自停开关。
5.2.磨料﹕2、尼龙刷﹕尼龙丝直径0.3mm;尼龙丝的刚性必须均匀一致﹐植丝孔径4.5mm﹐每孔尼龙丝150根﹐孔距7mm﹔刷面要求平整﹐刷上装有调节板﹐可调节尼龙丝的有效高度﹐从而控制尼龙刷的起毛效果(见附录A)。
3、磨料织物﹕2201全毛华达呢﹐19.6tex X 2,捻度Z 625-S 700,密度﹕445根/10cm X 244根/10cm﹐平方米重量﹕305g/m2,2/2斜织。
4、泡沫塑料垫片﹐重约270g/m2,厚度约8mm﹐试样垫片直径约105mm。
5、裁样用具﹕裁样器﹐可裁取直径为113±0.5mm的试样。
也可用模板﹑笔﹑剪刀剪取试样。
6、标准样照﹕针织物﹑毛织物各有不同标准样照﹐样照为五级制。
5级稍发毛无起球4级发毛轻微起球3级中等起球2级稍严重起球1级严重起球7、评级箱﹕提供照明以对比试样和样照起球等级的设备。
上方装有3.0W日光灯2支﹐内四周衬以黑板﹐试样板角度可调节﹐日光灯到试样板垂直距离为30cm。
三、试样1、将样品在试验用标准大气下暴露24h以上。
2、在距织物布边10cm以上部位随机剪取试样五块﹐试样上不得有影响试验结果的疵点。
四、程序1、试验前的准备2、试验前仪器应保持水平﹐尼龙刷保持清洁。
如果仪器每天使用﹐每星期至少做清洁工作一次。
用合适的溶剂(如丙酮)清洁刷子﹐用手刷梳除短绒和用夹子夹去突出的尼龙丝。
3、分别将泡沫塑料垫片﹑试样和磨料装在试验夹头和磨台上﹐试样必须正面朝外。
起毛起球测试方法总结
起毛起球测试方法总结1. 影响起毛起球的因素美国材料试验协会(ASTM)对纤维起球作如下定义：单种纤维或多种纤维制成织物因纤维缠结而在布面形成的小结节或球珠。
织物起球的先决条件是布面有松散纤维绒头，而长丝织物一般缺少这种布面绒头，也不易起球。
但水洗或干洗会助长这一条件形成。
在穿着磨损中，光滑布面和圆形截面合纤会促使纱线从布面凸起并形成松散纤维，当这些纤维与另一些纤维相互交缠，这种交缠在线性摩擦和回转摩擦交互作用下很易发生，最终形成起球。
这些纤维球在摩擦作用下变大。
由于合纤强度较大，这种结节就不易被破坏或磨掉，因此会越积越多。
而天然纤维由于强度较低，纤维球易被磨掉，因此布面起球不明显。
如果织物表面起球高度明显，但纤维球寿命很短，该织物可定为低起球织物。
纤维挠曲性对织物起球有重要作用，低起球织物的纤维刚性应较高，纤维的抗挠曲性降低，纤维球就会较快脱落。
此外，织物结构对布面起球也有影响。
一般而言，纤维越短越细，布面越易起球。
当毛球形成速度超过其脱落速度，布面就会积聚毛球。
毛球形成速度又与纱线中纤维根数、纤维长度、纤维横截面、纱线捻度、织物结构等有关。
纤维长度越长，起球的机率越低;较粗纤维有刚性，因此不易起球;圆截面纤维表面光滑，纤维易滑移到布面，从而形成毛球，而不规则截面纤维则不易起球;低强度纤维会增加毛球脱落速度;高卷曲纤维会减少起球机率;喷气纺纱线的抗起球性比环锭纺纱线好，这是由于环锭纺使较长纤维位于纱线的中心，而较短纤维位于外围而容易起球，气流纺纱线则比环锭纺纱线更差;纱线支数越细则起球机率越小;纱线捻度越高使纱线较紧密，从而减少起球机率;单股纱织物比双股纱织物更易起球;针织物比梭织物更易起球，这是由于布面有较多的浮线，而紧密梭织物则较少起球;平纹织物比斜纹织物不易起球，这是由于平纹的交织点较多，交织长度较短。
1.1纱线的影响纤维的卷曲波形愈多，加捻时纤维不容易伸展，在摩擦过程中纤维容易松动滑移，在纱线表面形成毛茸。
织物起毛起球测试标准
织物起毛起球测试标准织物起毛起球是指织物表面出现绒球或者毛球的现象，这不仅影响了织物的外观美观，还会降低织物的使用寿命和舒适度。
因此，对织物的起毛起球情况进行测试是非常重要的。
为了确保产品质量，制定了一系列的测试标准来评估织物的起毛起球情况。
首先，对于织物的起毛情况，我们可以采用摩擦法进行测试。
具体操作方法是，将一块标准织物与被测试织物放在一起，然后进行一定次数的来回摩擦，最后用肉眼观察被测试织物的起毛情况。
根据起毛的程度，可以将织物的起毛情况分为不起毛、轻微起毛、中等起毛和严重起毛等级。
其次，对于织物的起球情况，我们可以采用圆片法进行测试。
具体操作方法是，将标准织物和被测试织物分别置于圆片机内，然后进行一定时间的旋转，最后用肉眼观察被测试织物的起球情况。
根据起球的程度，可以将织物的起球情况分为不起球、轻微起球、中等起球和严重起球等级。
除了以上的测试方法外，还可以采用摩擦球法、拉伸法等其他方法来评估织物的起毛起球情况。
通过这些测试方法，可以客观地评估织物的起毛起球情况，为生产和质量控制提供科学的依据。
在进行起毛起球测试时，需要注意一些问题。
首先是测试环境的控制，要求在一定的温度和湿度条件下进行测试，以保证测试结果的准确性。
其次是测试仪器的选择，需要选择准确可靠的测试仪器，以保证测试的有效性和可比性。
最后是测试数据的记录和分析，对测试结果进行合理的记录和分析，以便对织物的起毛起球情况进行科学的评估和判断。
综上所述，织物起毛起球测试是非常重要的，通过科学的测试方法和标准，可以客观地评估织物的起毛起球情况，为产品质量的控制和改进提供有力的支持。
希望各相关行业能够重视起毛起球测试，提高产品质量，满足消费者的需求。
织物起毛起球性能
织物起毛起球性能导读织物的抗起毛起球性能是影响服装性能的一个重要因素，服装面料起毛起球后会严重影响织物的外观性能。
起毛起球的机理织物表面的纤维因摩擦作用会产生毛茸，毛茸间相互纠缠并加剧纤维的抽拔，纠缠越来越紧形成球粒，若强力不足以抗衡受到的力则会脱落，否则留在布面上。
起毛起球考核方法：国内标准主要涉及4种方法。
1、圆轨迹法（GB/T 4802.1-2008）方法概述：取直径为113mm的圆形试样，测试面朝外安装在夹头上，磨台有两种材质的磨料，其中织物与尼龙刷摩擦起毛，与标准织物磨料摩擦起球。
根据织物类型选择相应的试验参数，列表如下：摩擦后，在规定光照条件下对照视觉描述对样品进行评级，可评半级。
1级最差，5级最好。
2、改型马丁代尔法（GB/T 4802.2-2008）多用于床上用品的起球试验方法概述：在规定的压力下，圆形试样以李莎茹图形的轨迹与织物本身或标准羊毛磨料进行摩擦，试样能够绕与试样平面垂直的中心轴自由转动。
不同织物选用相应的参数：经规定的摩擦阶段后，采用视觉描述的方式评定等级。
可评半级，1级最差，5级最好。
3、起球箱法（GB/T 4802.3-2008 ）多用于含毛织物或仿毛织物的起球试验。
方法概述：将试样安装在聚氨酯管上，在具有恒定转速、衬有软木的木箱内任意翻转。
在没有协议或规定的情况下，建议粗纺织物翻转7200转（即2小时），精纺织物翻转14400转（即4小时）。
经过规定的翻转次数后，对起毛和（或）起球性能进行视觉描述评定。
可评半级，1级最差，5级最好。
4、随机翻滚法（GB/T 4802.4-2009）方法概述：将沿经纬向45°裁剪的正方形试样用粘合剂封住边缘后放入铺有软木衬垫的随机翻滚式起球箱中，并填有少量灰色短棉的圆筒状试验仓中，受叶轮和气压的作用随意翻滚摩擦，摩擦的过程涉及到试样与试样之间的摩擦以及试样与衬垫的摩擦。
30分钟后，在规定光源条件下，对起毛起球性能进行视觉描述评定。
起毛起球的测试方法
起毛起球的测试方法织物的抗起毛起球性能可用各种测试仪器测试，如滚箱式、刷磨式等。
测试结果的分析法有以下几种：1）计数法：即规定面积中的起毛起球个数；2）计量法：即称量织物上及落下的毛球重；3）样照对比法：即将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好；4）坐标表示法：用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率。
结果表明采用不同的仪器及测试方法进行起毛起球测定，会有不同的评定结果，纺织企业应根据客户要求采取相应的测试方法。
下面介绍国内外纺织品起毛起球测试方法及仪器。
国内纺织品起毛起球测试1 测试标准及条件目前国内对纺织品起毛起球测试方法的标准主要有三种：1）GB/T4802.3—1997《织物起球试验方法——起球箱法》，测试条件，不受压力；2）GB/T4802.2—1997《织物起球试验方法——马丁代尔法》，测试条件，受轻微压力；3）GB/T4802.1—1997《织物起球试验方法——圆轨迹起球法》，测试条件，受轻微压力。
2 测试仪器国内纺织品起毛起球测试仪器主要分为：起球箱起球仪（参考YG511系列滚箱式起球仪---温州际高检测仪器有限公司研发）马丁代尔起球仪（参考YG401E型马丁代尔耐磨仪---温州际高检测仪器有限公司研发）圆轨迹起球仪三种（参考YG502型织物起毛起球仪---温州际高检测仪器有限公司研发）3 测试原理1）起球箱法：在可旋转、内壁粗糙的滚箱内，织物包于芯棒上，在箱中翻滚一定的次数后，与标准实物样品或其照片对比评级；2）马丁代尔法：织物在软垫条件下，经磨料研磨一定次数后与标准实物样品或其照片对其评级；3）圆轨迹起球法：织物在软垫条件下，经尼龙刷摩擦规定次数后，在一定光照下与标准实物样品或其照片对比评级。
国外纺织品起毛起球测试1 测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。
织物起球的主要评价方法有哪些
织物起球的主要评价方法有哪些织物在服用过程中, 不断受到多种外力的摩擦作用,在明显损坏前,产生起毛起球现。
织物的起毛起球过程可分为3个阶段: 起毛、纠缠成球、毛球脱落。
有些资料认为分4 个阶段: 毛茸的形成, 毛茸的纠缠,毛球形成以及由于摩擦、洗涤等作用使毛球脱落。
上海千实为您介绍一下织物起球的主要评价方法有哪几种?1.与标准样照对照评级即在标准光照条件下, 由评估者将起球试样与标准等级样照加以比较后进行等级评定。
这是目前应用最为广泛的主观评定方法, 虽然快速,但是需要比较有经验的试验人员, 受主观影响较大。
另外由于织物种类不同,起球方法不同,各个机构制定的标准等级样照不同也会引起评定结果的差异。
且标准中要求摩擦一定时间后再来评级,这与消费者的要求相矛盾。
2.文字描述起球特征用文字描述是一个相对模糊的概念, 不同的人对于织物起球的描述可能会有很大的差别, 无法定量分析。
此外,文字描述一般只考虑到起球形成过程的顶峰,而没有考虑到在越过起球顶峰后毛球的脱落过程。
不同的织物起球落球的速度和时间是不同的, 它对织物的抗起球性有较大的影响。
3.计算单位面积上的毛球数量和毛球质量N aik和Lopez -Am 认为将毛球数和毛球质量结合起来考虑,将起球试样表面的毛球剪下,数毛球个数并称重,以它们的乘积来衡量织物的起球程度,这样既考虑了毛球的数量又考虑了毛球大小。
4.起球曲线为了了解整个起毛-起球-毛球脱落的全过程,可以用起球曲线来评定织物的起球程度。
起球曲线反映了试样所承受的摩擦作用时间(一般以摩擦次数表示)和试样单位面积上起球的关系。
这种方法可以克服上述评价方法的某些不足, 在科研工作中有一定的价值, 但是花费的时间比较多。
5.激光测试评价方法H . S. K i m 等人提出使用激光与X - Y 坐标来测量光束到织物表面的距离, 进而生成表面的高度图像。
这种方法的优点是不取决于光照,能测试织物真正的表面特征。
织物起毛起球性能的测定(马丁代尔法).
技术参数：
白荧光灯，光源与试样角度在5°-15°之间。
评级时，试样在左，原样在右。
职业教育“现代纺织技术”专业国家教学资源库
职业教育“现代纺织技术”专业国家教学资源库
谢谢大家！
Thank You
职业教育“现代纺织技术”专业国家教学资源库
且不要清理试样表面；
继续测试直到达到测试终点。
职业教育“现代纺织技术”专业国家教学资源库
起球测试转数
织物类型上夹头
磨料类型
负荷重
序号 1
转数 125 500
机织物 （ 除装饰用布）
415±2
2
对应的机织物或 针织物/羊毛织物
3
155±1 4 5
1000
2000 5000
针织物 （除装”专业国家教学资源库
Martindale起毛起球测试原理
将圆形试样在指定压力下，与试样本身
（或与标准羊毛布）按李莎如图形轨迹作
摩擦运动，摩擦规定次数后，评级 。
职业教育“现代纺织技术”专业国家教学资源库
Martindale起毛起球测试仪
仪器有两个动程可供选择：
起毛起球：24±0.5mm
起毛起球/耐磨：60.5 ± 0.5mm
职业教育“现代纺织技术”专业国家教学资源库
Martindale起毛起球测试仪
大头磨大头：ISO 12945-2 GB/T 4802.2
大头磨小头： ASTM D 4970 GB/T 4802.2
职业教育“现代纺织技术”专业国家教学资源库
Martindale起毛起球测试仪
试样导板 摩擦台 卡环
紧固装置
机织羊毛毡 (标准羊毛布) 试样支座
职业教育“现代纺织技术”专业国家教学资源库
织物起毛起球测试结果分析方法
标准集团（香港）有限公司
Standard International Group(HK) Limited 标准集团（香港）有限公司
织物起毛起球测试结果分析方法
织物的抗起毛起球性能的测试方法分为多种，如圆轨迹法、马丁代尔法、起球箱法和随机翻滚法，所用的测试仪器有滚箱式、乱翻式、马丁代尔、刷磨式等。
测试结果的分析方法有4种：计数法、计量法、样照对比法、坐标对比法。
计数法
计量法
样照对比法 坐标表示法 规定面积中的起毛起球个数
称量织物上及落下的毛球重
将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好
用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率
乱翻式起球测试仪依据美国标准ASTM 3512采用样照对比法评级，评级时，对照ASTM 起毛起球参考照片在评级箱中进行，试样放在左侧，照片放在右侧，光源光线的入射角为5～15°，观察视线与试样垂直。
同时，至少应有三人参与评级，各个级别的描述如下。
等级
描述 5 无起毛起球 4 表面轻微起毛起球 3 表面中度起毛起球 2 表面明显起毛起球 1
表面严重起毛起球。
实验十六织物起毛起球性测定实验
实验十六织物起毛起球性测定实验一、实验目的1.通过实验，熟悉织物起毛起球仪的结构原理和操作步骤；2.掌握织物起毛起球性能的测试原理、方法标准和相关结果评价。
二、基础知识织物在服用过程中，不断受到各种外力的作用，使织物表面的绒毛或单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球并凸起在织物表面，这种现象称为织物的起毛起球。
织物起球会恶化织物外观，并降低其服用性能。
织物起毛起球性能测试方法主要有：圆轨跡法、马丁代尔法、起球箱法。
本实验采用圆轨跡法，适用于各种纺织织物。
按规定方法和试验参数，采用尼龙刷和织物磨料或只用织物磨料，使试样摩擦起毛起球。
然后在规定光照条件下，对起毛起球性能进行视觉描述评定。
三、方法标准GB/T 4802.1-2008 纺织品织物起毛起球性能的测定第1部分：圆轨迹法四、仪器与设备YG 502 织物起毛起球仪五、实验步骤1. 参数选择表1 试验参数及适用织物类型示例2. 磨料准备（1）尼龙刷：尼龙丝直径0.3mm，植丝孔径4.5mm，每孔尼龙丝150根，孔距7mm，刷面要平齐，刷上有调节板，可调节尼龙丝有效高度。
（2）织物磨料：2201全毛华达呢，组织为2/2右斜纹，线密度为19.6tex×2，捻度为Z625-S700，密度为445根/10cm×224根/10cm，单位面积质量为305g/m2。
3. 试样准备用裁样器或模板剪切裁取直径为113mm±0.5mm的圆形试样5块，并做好织物反面标记，同时另剪一块评级所需的同样规格的对比样。
取样应距布边10cm以上，各试样不应包括相同的经纱和纬纱，试样上不得有影响试验结果的疵点。
4．试样安装(1) 检查仪器，清洁尼龙刷，分别将织物磨料、尼龙刷装在“起球座”和“起毛座”上；(2) 将试样装入“上磨头”夹环内，试样内垫泡沫塑料片(克重约270g/m2，厚约8mm，直径约105mm)，试样正面必须朝外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
织物起毛起球测试方法
1、国内外纺织品起毛起球测试
1 .1 国内纺织品起毛起球测试
1 .1 .1 测试标准
目前,国内对纺织品起毛起球测试方法的标准主要有三种:GB/T 4802 .3 —1997《织物起球试验方法———起球箱法》、GB/T 4802 .2 —1997《织物起球试验方法———马丁代尔法》和 GB/T 4802 .1 —1997《织物起球试验方法 ———圆轨迹起球法》。
各标准的测试条件及适用范围见表 1 。
1 .1 .
2 测试仪器
国内的纺织品起毛起球测试仪器主要分为:起球箱起球仪、马丁代尔起球仪、圆轨迹起球仪三种。
其有关技术参数见表 2。
1 .
2 国外纺织品起毛起球测试
1 .
2 .1 测试标准
国外纺织品起毛起球测试标准有很多, 其常用标准见表 3 。
1 .
2 .2 测试仪器
国外的起球测试仪器主要有下列三大类 :
(1)起球箱式Orbito r/516 型它相当于 ICI 起毛起球仪和国内的箱式起球仪。
通常为两箱或四箱 , 转速可分别调为:25 , 30 , 40 , 55 和60 r/min 五档。
(2)乱翻式 Impulse/616 型此型相当于国内乱翻式起球仪, 其内空气压力为 200 ～ 800 kPa 。
此仪器为AA TCC 开发并拥有专利权的标准试验机。
织物在圆筒内翻滚, 无规则摩擦产生起毛起球现象, 适用于梭织和针织物。
该测试仪备有计时器及可加气装置 , 以防织物在测试时紧贴筒壁而影响效果。
(3)马丁代尔 Nu-Martindale/404 型此型相当于国内的马丁代尔耐磨仪,并作了一定改进,该仪器集
测试摩擦及起球两个功能,但两种测试不可同时进行,作为独立单元存在,在操作起球测试时,压力通过砝码施压,针织布为2 .5cN/ cm2,梭织布6 .5cN/cm2 。
2、测试仪器和测试标准对评定的影响
由于测试仪器的操作原理及测试条件的不同, 在实际测试时, 对评定纺织品起毛起球性能存在较大
差异。
2 .1 国内标准针对起毛起球测试分类过细, 容易产生混淆。
如 GB/T 4802 .
3 —1997 适用于大多数织物, 仅注明毛针织最适宜;而 GB/ T 4802 .2 —1997 和 GB/T4802 .1 —1997 又适用各类纺织物 , 以致于企业在测试时无从选择哪个标准。
2 .2 从测试原理及条件可以得知 , 翻箱式测试(包括Orbitor 仪器)可以在无压力条件下测试 ,而另外两种方法实际在轻微压力下测试, 显然结果是有差异的。
曾有文献报道, 对不同测试方法结果比较如表4 。
2 .
3 对于纺织出口企业 , 面临贸易国的标准不同 , 对纺织品起毛起球问题测试实际困难更大。
从多数纺织品进口国的测试方法来看, 一般限于翻箱法和马丁代尔法 ,对于起毛起球性能要求高的纺织品采用后者测试为主,因为此法更接近于人们服用过程。
2 .4 国外对纺织品起毛起球测试标准与仪器的适用
3、结论
3 .1 织物起毛起球测试方法有多种, 应根据客户提供的标准进行测试。
3 .2 不同测试方法对织物起毛起球等级的最后评定影响不同。
3 .3 随着纺织市场的国际化,纺织企业应学会适应国外众多测试标准,包括纺织类针对起毛起球测试标准。
