TBB系列高压并联电容器装置

TBB系列高压并联电容器装置

TBB系列高压并联电容器装置一.型号说明例1:TBB10-6000/334-AK即系统电压10kV、补偿总容量6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护,室内安装并联电容器装置。

例2:TBB35-60000/500-BLW即系统电压35kV、补偿总容量60000kvar、电容器单台容量500kvar、一次双星型接线方式、中性点不平衡电流保护,户外安装并联电容器装置。

二.产品概述TBB系列高压并联电容器装置适用于频率为50Hz,额定电压等级为6kV、10kV、35kV的输配电系统中,作为系统无功功率的补偿装置,使系统功率因数达到最佳,并可以调整网络电压,以减少配电系统和变压器的损耗,降低线路损耗,改善电网的供电质量。

三、产品性能特点装置的绝缘水平:6kV 额定电压的成套装置,其主电路相间及相与地之间,工频耐受电压(方均根值)23kV,1min;10kV额定电压的成套装置其主电路相间以及相与地之间,工频耐受电压(方均根值)30kV,1min;成套装置辅助电路工频耐受电压(方均根值)2kV ,1min。

装置的实际电容与其额定电容之差不超过额定值的0~10%,装置的任何两线路端子之间电容的最大值与最小值之比不超过1.06。

装置允许在工频1.1倍额定电压下长期运行。

∙装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。

∙装置对电容器内部故障,除设有单台熔断器保护外,根据主接线型式不同,设有不同的继电保护。

装置应能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。

四、产品结构特点串联电抗器与电容器串联,可抑制谐波和合闸涌流,配置电抗率为1%-12%(按电容器装置总容量计算)的串联铁芯电抗器或干式空芯电抗器。

如不提出特殊要求,配置电抗率为4.5%-6%的电抗器,用来抑制五次以上谐波和合闸涌流。

1.高压并联电容器采用美国库柏公司优质全膜电容。

高压电容器装置

高压电容器装置

3~110kV高压并联电容器装置使用说明书浙江能容电力设备有限公司说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。

目录一、概述 (1)1.用途: (1)2.装置的型号及其意义: (1)3.执行标准 (1)二、使用环境 (1)三、结构简介 (2)四、技术参数和性能 (2)五、装置的保护(用户自定保护装置) (7)六、包装、运输和储存 (7)七、安装 (7)八、运行前的调整和试验 (8)九、运行、巡视和检修 (9)十一、安全规程 (9)十二、备品备件和资料 (10)十三、订货须知 (10)十四、典型电容器装置接线保护方式一次原理图 (11)十五、产品型号及柜体尺寸 (13)一、概述1.用途:ZRTBB 型高压并联电容器装置(以下简称装置),主要用于3~ 110kV ,频率为50Hz 的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

2.装置的型号及其意义:3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV 以上交流电力系统用并联电容器 GB 10229 电抗器GB 311.1高压输变电设备的绝缘配合 GB 50060 3~110kV 高压配电装置设计规范 JB/T 7111 高压并联电容器装置 JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件 DL/T 840高压并联电容器使用技术条件其它现行国家标准。

二、使用环境1.装置用于户内或户外;2.安装运行地区的海拔高度不超过2000m (高海拔、特殊地域或地区可商定订做);3.周围空气温度为-40℃~+45℃(特殊环境可商定);P:电抗率;H:滤波回路W:户外;户内省略K:开口三角电压保护;C:相电压差动保护;L:中性点不平衡电流保护A:单星形接线;B:双星形接线单台电容器容量,kvar 装置额定容量,kvar 系统电压,kV装置类型,Z:自动投切;L:滤波补偿;X:固定补偿;T:调压跳容补偿并联电容器成套装置公司代号4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

TBB高压无功补偿柜说明书

TBB高压无功补偿柜说明书

编号:TBB系列高压电容补偿柜目录1.目录 (2)2.概述 (3)3.可解决的问题 (4)4.性能特点 (5)5.快速选型 (6)6.容量确定 (6)7.技术参数 (9)8.外形图 (10)9.订货规范 (11)10.使用环境 (11)11.现场安装 (12)11.安全操作注意事项 (13)概述TBB系列高压电容补偿柜主要用于6kV~10kV电力系统中,是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。

电力系统中的负载大部分是感性的,加上各工矿企业越来越多的使用电力电子设备,使电网功率因数很低。

较低的功率因数降低了设备利用率,增加了供电投资,有损电压质量,降低了设备使用寿命,增加了线损。

为了改善电网功率因数很低带来的这些不利于生产的因素,必须使电网功率因数得到有效提高。

显然这些无功功率如果都要由发电机提供并远距离传送是不合理的,通常也是不可能的。

合理的办法是在需要无功功率的地方产生无功功率。

在实际电力系统中,大部分负载为异步电动机。

其等效电路可看作电阻和电感的串联电路,其电压与电流的相位差较大,功率因数较低。

并联电容器后电压与电流的相位差变小,使功率因数提高。

TBB系列高压电容补偿柜的应用范围极为广泛,适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。

可解决的问题当您遇到下述问题时,我公司生产的TBB系列高压电容补偿柜能为您很好地解决,使您获得满意的效果。

1、企业电网中功率因数低,甚至被供电部门罚款,需提高功率因数。

2、企业变电所电压低,需提高电网电压。

3、输电线路线损过大,需减小线损,节约输送电线路成本,降低变压器损耗,节省电能。

4、新投入用电设备,需配套补偿无功功率。

5、功率因数低,设备出力达不到额定功率。

6、原有补偿装置老化,达不到生产要求。

7、负载增加,而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求,需降低供电的视在功率,增加供电能力。

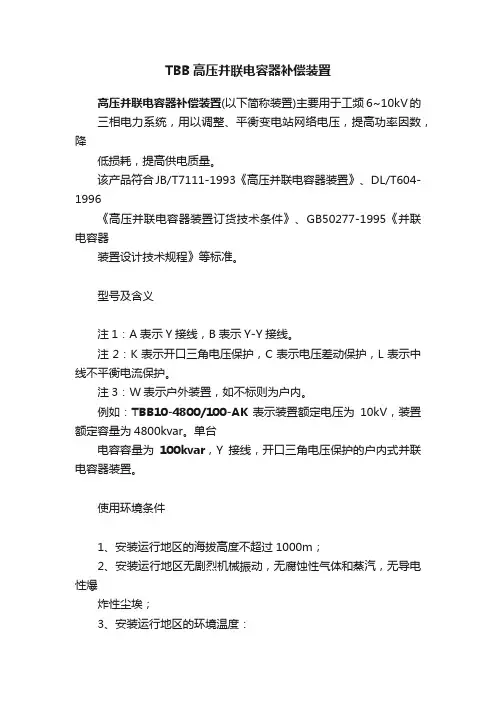

TBB高压并联电容器补偿装置

TBB高压并联电容器补偿装置

TBB高压并联电容器补偿装置高压并联电容器补偿装置(以下简称装置)主要用于工频6~10kV的三相电力系统,用以调整、平衡变电站网络电压,提高功率因数,降低损耗,提高供电质量。

该产品符合JB/T7111-1993《高压并联电容器装置》、DL/T604-1996《高压并联电容器装置订货技术条件》、GB50277-1995《并联电容器装置设计技术规程》等标准。

型号及含义注1:A表示Y接线,B表示Y-Y接线。

注2:K表示开口三角电压保护,C表示电压差动保护,L表示中线不平衡电流保护。

注3:W表示户外装置,如不标则为户内。

例如:TBB10-4800/100-AK 表示装置额定电压为10kV,装置额定容量为4800kvar。

单台电容容量为100kvar,Y接线,开口三角电压保护的户内式并联电容器装置。

使用环境条件1、安装运行地区的海拔高度不超过1000m;2、安装运行地区无剧烈机械振动,无腐蚀性气体和蒸汽,无导电性爆炸性尘埃;3、安装运行地区的环境温度:户内装置不超过-5℃~+40℃;对户外装置不超过-40℃~+40℃。

主要技术性能装置能在1.1倍额定电压的稳定过电压下长期运行。

装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行,这一过电流是由谐波和高至1.1倍额定电压的过电压共同作用的结果。

在4.1条及4.2条规定限度内的过电压和过电流下运行时,装置的总容量应不超过1.35倍额定容量。

电容器组的实测电容与其额定电容之差在0~+10%范围之内,当电容偏差+10%时,上述4.2条过电流可能达到1.43倍。

装置运行中工频加谐波的过电压产生的过电流不能超过4.2条的规定值。

装置在不高于1.1倍额定电压下长期运行时,包括所有谐波分量在内的电压峰值不能超过1.22倍额定电压。

装置采用无重击穿的高压断路器,并装有氧化锌避雷器,以限制投切电容器组时产生的操作过电压。

6kV、10kV装置选用真空负荷开关、真空断路器或SF6型断路器来作电容器组的切换开关。

(整理)TBBF-106型高压并联电容器成套装置.

(整理)TBBF-106型高压并联电容器成套装置.

TBB(F)-10(6)型高压并联电容器成套装置使用说明书苏杭电气有限公司一、概述TBB(F)型高压并联电容器装置用于工频电力系统,作为提高功率因数,改善和提高供电重量,减少网路损失。

警示:客户在投切电容器装置进行验收试验时,应带上负荷,不应在无负荷的情况下投切电容器装置,避免发生谐振,产生高电压损坏设备。

二、使用环境条件海拔不超过1000米;周围空气温度-40℃~+45℃;相对湿度日平均不大于95%月平均不但要90%;周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染;无经常性剧烈振动。

三、结构特点高压并联电容器装置的结构形式分为户内柜体式和户内外柜架式两大类。

户内柜体式由规范化的电容器柜、限流器柜、放电线圈避雷器柜,以及开关柜(包括测量、保护与控制系统)等组成。

可根据装置容量大小、电气接线方式,以及安装现场条件进行相应的排列组合。

柜体式装置装设了“机电一体多网门联锁装置”,保护了人身设备安全。

四、型号说明T BB 口(F)-口-口/口-**T-装置BB-并联电容器装置口-设计序号(F)-防误型口-额定电压(KV)口-电容器组总容量(Kvar)口-单台电容器额定容量(Kvar)**-尾注号注:设计序号用于区别某一系列产品的不同结构形式,设计序号第一个字母1表示单列布置,2表示双列布置。

第二个字母1表示单层布置,2表示双层布置,3表示三层布置。

尾注号表示主接线方式和电容器组的继电保护方式,用两个大写汉语拼音字母表示,第一个字母表示主接线方式:A-单星型(Y接线);B-双星型(Y-Y接线);C-单三角形(△接线)。

第二个字母表示电容器组的继电保护方式:C-电压差动保护,L-不平衡电流保护,K-开口三角电压保护,Y-不平衡电压保护。

五、技术参数a.装置额定电压:6KV、10KV。

b.装置额定容量:1000Kvar~6000Kvar可根据用户要求而定;c.配套多网门联锁装置操作电源:DC-110V、DC-220V、AC-220V等;d.一次接线方式:单星型接线、双星型接线。

TBBZ自动投切高压并联电容器装置讲解

TBBZ自动投切高压并联电容器装置讲解

TBBZ自动投切高压并联电容器装置安装使用说明书1 概述TBBZ柱上式自动投切高压并联电容器装置(以下简称装置)适用于10千伏或6千伏配电线路中,作提高功率因数、降低线路损耗、改善电压质量之用。

本装置可根据线路需要,由用户自行设置,实现并联电容器的自动投切。

同时还具有短路、过电流、过电压、欠电压等保护功能。

所采用的JCZ1系列真空接触器,具有合闸无弹跳、分闸不重燃、寿命长等特点;高压并联电容器带内熔丝和放电电阻;无功补偿自动控制器抗干扰能力强,性能可靠;装置还配有户外式控制电源变压器。

本装置结构紧凑、安装方便。

符合标准JB/T7111-1993《高压并联电容器装置》、DL/T604-1996《高压并联电容器装置订货技术条件》。

2 使用环境条件2.1 周围空气温度:上限+45℃,下限-40℃。

2.2 海拔高度:不高于1000m。

2.3 风速:不大于35m/s。

2.4 日照:幅度(最大)为0.1W/cm2。

2.5 地震:地震烈度不超过8度。

2.6 化学条件:安装场所无有害气体和蒸气,无导电性或爆炸性尘埃。

3 型号含义及主要技术参数3.1 型号含义Y接线方式装置的额定容量kvar额定电压kV柱上式并联电容器装置3.2 主要技术参数主要技术参数见表1。

表1 装置主要技术参数表4 结构和工作原理4.1 本装置由全膜高压并联电容器(带放电电阻及内熔丝)、跌落式保险,真空接触器、电压互感器,氧化锌避雷器、电流互感器,放电线圈、高压无功补偿控制器、保护回路及金具组成。

4.2 本装置有双杆安装及单杆安装两种结构型式(详见附图1、2),一次接线见附图3。

4.3 工作原理4.3.1 关合跌落式熔断器,装置高压电源被接通,电压互感器向高压无功补偿自动控制器(简称自控器)及真空接触器操动机构提供交流100V电源。

当线路的电压、或功率因数、或运行时间处于预先设定的投切范围时,自控器接通操动机构电源,使真空接触器合闸,将电容器组投入线路运行。

电容器成套装置技术资料20150208

电容器成套装置技术资料20150208

3
一、产品简介

作用:TBBZ型高压无功自动补偿装置,使用无功自动控制器检测电 网电压及功率因数,通过对系统电压和功率因数的综合判定,控制 各组电容器装置自动投切,实现平衡系统电压,提高功率因数。从 而减少线损,提高供电质量,有效解决无功过补偿和欠补偿问题。
4
二、型号说明

TBB型电容器成套装置
24
整体发货到货照片
25
新工艺围栏
26
八、设备投运准备
1、装置经验收确认状态完好。 2、总开关经调整与试验性能合格,并经3次模拟保护动作联动试验 ,动作正确。 3、已拟定装置投运方案和落实反事故措施。 4、确认系统工况适合装置的工作条件。
27
九、设备投运操作
1 、设备投入运行前必须检查保护屏并确保各单机性能正常, 各单机接口正常,数据显示正确。 2 、检查设备一次回路、二次回路连线的可靠性(尤其是在设 备保养之后);所有的绝缘子应干净,设备现场要整洁,周围禁 严禁留有铁丝等金属杂物。 3、确认液晶显示器显示的主接线画面正常。 4、确认设备控制屏电源和工作电源已接通。 5、确认TBB开关柜断路器已“储能”到位。 6 、确认各支路隔离开关已经合闸到位;接地开关隔离已经分 闸到位;网门都已经关好,此时具备合闸条件。
29
九、设备投运操作




①电容器有无漏油、变形、膨胀现象,用红外线测温仪测试温度 是否正常。 ②电抗器、电流互感器、放电线圈工作是否正常,是否有异常声 响(局部放电)。 ③记录电容器支路相电流值,不平衡电压或不平衡电流值。 ④安装于室内电容器必须有良好的通风,进入电容器室应先开启 通风装置。 ⑤在出现保护跳闸或者因环境温度长时间超过允许温度,及电容 器大量渗油时,禁止合闸。

正泰 TBB型高压并联电容器补偿成套装置 说明书

正泰 TBB型高压并联电容器补偿成套装置 说明书

5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0~+5%范围内。

5.1.2 装置任何两线路端子之间,其电容的最大值与最小值之比不超过1.02。

5.2 电感偏差5.2.1 在额定电流下,其电抗值的容许偏差为0~+5%。

5.2.2 每相电抗值不超过三相平均值的±2%。

5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2~5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位:kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构,可以手动投切电容器组,又可配以电压无功自动控制器对电容器组实行自动投切。

6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。

电容器柜可根据补偿容量大小和设置的方案确定柜的数量,一般由多个柜组成。

柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

柜体防护等级要求达到IP20。

6.3 结构布局:当单台电容器额定容量为30~100千乏时,所构成的电容器组为三层(单)双排结构,当额定容量为100千乏以上者为二层(单)双排结构,当额定容量为200千乏以上者为单层(单)双排结构。

其外形结构视图详见图1~图8。

5.4.2 稳态过电流:能在方均根值不超过1.1×1.3下长期运行。

5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压。

相应的过渡过电流峰值可能达到100I N ,在这种情况下,允许每年操作1000次。

襄樊缔造电气 DBB 高压并联电容器补偿装置 说明书

襄樊缔造电气 DBB 高压并联电容器补偿装置 说明书
低于 1.3 倍电容器组的额定电流。
11. 电容器的放电
11.1. 电容器组每次从网路断开后,其放电应自动进行。 11.2. 为了保护电容器组,自动放电装置应经常与电容器直接并联(中间无断路器,闸刀开关
等)。具有非专用放电装置的电容器组(例如:对于高压电容器组用的电压互感器),以 及与电动机直接连接的电容器组,不需另外装设放电装置。 11.3. 在接触自网路断开的电容器的导电部分前,即使电容器已经自动放电,必须短接电容器 的出线端,进行单独放电。
T:成套装置
BB:并联补偿
10:系统电压 10kV
3000:额定容量 3000kvar
100×30:由单台容量 100kvar 的高压并联电容器 30 台组成
A:星形接线 (B:双星形接线 C:单三角形接线)
携手缔造!共创荣耀!
1
地址:湖北襄樊王寨工业园 12 号 技术服务中心:0710-3237515
5. 订货须知:
5.1.订货时请提供一次接线图、平面布置图、设备排列图。 5.2.客户订货时应写明电容器型号、规格、数量,并注明是否包含以下设备:串联电抗器、氧化 锌避雷器、放电线圈、接地刀闸、联接母线、成套柜或支架和围栏等。
由 2 Un 降到 75 伏以下。
4.1.6. 总电容偏差:-5~+10%。 4.1.7. 三相电容器为一个单元的,三相中最大电容量与最小电容量之比不大于 1.02。 4.1.8. 每相由两台以上电容器单元组成的高压并联电容器装置三相电容中最大电容量与最小
电容量之比不大于 1.01。 4.1.9. 执行标准:
6. 运输、储存
6.1. 电容器必须装在包装箱内才能运输。 6.2. 搬运时电容器应处于直立位置,即套管向上,严禁提拿套管进行搬运。 6.3. 电容器要直立存放,存放区应无直接热源,应无腐蚀性气体。

TBB系列高压并联电容器装置

TBB系列高压并联电容器装置

高压并联电容器单位名称: 青岛恒顺电器有限公司 一级分类: 变电设备 二级分类: 无功补偿装置 三级分类: 并联电力电容器 四级分类: 高压并联电容器成套装置 商品名称: 高压并联电容器 产品型号: BFM□ □-□-□WFR 产品用途:产品特点:1.电力电容器以铝箔为极板,聚丙烯薄膜浸二芳基乙烷为介质,采用卷绕式平扁型元件,具有耐电强度高、介质损耗小的特点。

2.容量大于800kvar 的单元设有膨胀散热器,以补偿由于温度变化造成的油体积变化,具有全密封、免维护的特点。

产品标准: 产品符合国家标准GB/T11024.1-2001《标准电压1KV 以上交流电力系统用并联电容器第一部分:总则 性能、试验和定额安全要求 安装和运行导则》及IEC 标准(871-87)的要求 正常使用条件: 电容器的安装运行地区环境空气温度范围为-40℃~45℃,海拔高度为2000米以下产品型号含义:B ——系列代号:B-并联 F ——浸渍剂代号:F-二芳基乙烷 □——介质代号:F-复合介质(M-全膜介质) □——额定电压(kV ) □——额定容量(kvar ) □——相数1-单相、3-三相 W ——尾注号-户外式 产品的主要技术特点: 电容偏差:-5%~+10%;损耗角正切值:≤0.0005;电容器应能在不超过1.30ln 的稳态过电流下连续运行,连续运行电压不大于1.10Un 。

产品业绩:无TBB系列高压并联电容器装置一、概述TBB系列高压并联电容器装置适用于频率为50Hz,额定电压等级为6kV、10kV、35kV的输配电系统中,作为系统无功功率的补偿装置,使系统功率因数达到最佳,并可以调整网络电压,以减少配电系统和变压器的损耗,降低线路损耗,改善电网的供电质量。

二、型号说明例1:TBB10-6000/334-AK即系统电压10kV、补偿总容量6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护,室内安装并联电容器装置。

高压并联电容器装置说明书.

高压并联电容器装置说明书.

武汉华能阳光电气有限公司高压并联电容器装置说明书一.概述1.1产品适用范围与用途TBB型高压并联电容器装置(以下简称装置),主要用于3~ 110kV,频率为50Hz的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

格1.2型号、规武汉华能阳光电气有限公司1.2.1型号说明装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ和BC、BL之分。

1.2.2执行标准GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 311.1 高压输变电设备的绝缘配合GB 50060 3~110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

DL/T 604 高压并联电容器装置订货技术条件武汉华能阳光电气有限公司1.2.3产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。

装置的外形和基础的示意图分如图1、图2所示。

产品规格与外形尺寸注:以下尺寸仅供参考,实际尺寸根据用户情况而定。

以单台电容额定电压11/3kV表格 1 卧式-阻尼电抗后置单位:mm序号型号规格额定容量L1 L2 H额定电流(A)1 TBB10-600/100AK600 1200 2800 2600 94.52 TBB10-900/100AK900 1200 3100 2600 141.73 TBB10-1000/334AK1000 1200 2100 2600 157.54 TBB10-2000/334AK2000 1200 2800 2600 315武汉华能阳光电气有限公司5TBB10-2400/200AK2400 1200 3400 2600 3786 TBB10-3000/334AK3000 1200 3000 2600 472.47 TBB10-3600/200AK3600 1200 4000 2600 566.98 TBB10-4008/334AK4008 1200 3400 2600 631.29 TBB10-4200/200AK4200 1200 4400 2600 661.410 TBB10-4800/200AK4800 1200 4600 2600 755.911 TBB20-6000/334AC6000 1200 4400 3000 944.9表格 2 卧式-阻尼电抗前置单位:mm 序号型号规格额定容量L1L2H额定电流武汉华能阳光电气有限公司(A)600 1200 2600 2600 94.5 1 TBB10-600/100AK2 TBB10-900/100A900 1200 4100 2600 141.7 K3 TBB10-1000/334A1000 1200 2400 2600 157.5 K2000 1200 2600 2600 315 4 TBB10-2000/334AK2400 1200 3300 2600 378 5 TBB10-2400/200AK3000 1200 3100 2600 472.4 6 TBB10-3000/334AK3600 1200 3900 2600 566.9 7 TBB10-3600/200AK4008 1200 3300 2600 631.2 8 TBB10-4008/334AK4200 1200 4300 2600 661.4 9 TBB10-4200/200AK武汉华能阳光电气有限公司10 TBB10-4800/200AK4800 1200 4600 2600 755.911 TBB20-6000/334AC6000 1200 4700 2600 944.9表格 3 立式-阻尼电抗后置单位:mm序号型号规格额定容量L1 L2 H 额定电流(A)1 TBB10-600/100AK600 1200 3000 2600 94.52 TBB10-900/100AK900 1200 3000 2600 141.73 TBB10-1000/334AK1000 1200 2400 2600 157.54 TBB10-2000/334AK2000 1200 2700 2600 315 5 TBB10-2400/2002400 1200 3300 2600 378武汉华能阳光电气有限公司AK6 TBB10-3000/334AK3000 1200 3000 2600 472.47 TBB10-3600/200AK3600 1200 3900 2600 566.98 TBB10-4008/334AK4008 1200 3300 2600 631.29 TBB10-4200/200AK4200 1200 4200 2600 661.410 TBB10-4800/200AK4800 1200 4500 2600 755.9表格 4 卧式-铁芯电抗后置单位:mm序号型号规格额定容量L1 L2 H 额定电流(A)武汉华能阳光电气有限公司600 1200 3100 2700 94.5 1 TBB10-600/100AK900 1200 3200 2700 141.7 2 TBB10-900/100AK1000 1200 3300 2600 157.5 3 TBB10-1000/334AK2000 1200 3300 2600 315 4 TBB10-2000/334AK2400 1200 3900 2600 378 5 TBB10-2400/200AK3000 1200 3600 2600 472.4 6 TBB10-3000/334AK3600 1200 4500 2600 566.9 7 TBB10-3600/200AK4008 1200 3900 2600 631.2 8 TBB10-4008/334AK4200 1200 4800 2600 661.4 9 TBB10-4200/200AK10 TBB10-4800/2004800 1200 5100 2600 755.9武汉华能阳光电气有限公司AK11 TBB20-6000/334AC6000 1200 4600 3000 944.9表格 5 立式-铁芯电抗后置单位:mm序号型号规格额定容量L1 L2 H 额定电流(A)1 TBB10-600/100AK600 1200 3200 2600 94.52 TBB10-900/100AK900 1200 3200 2600 141.73 TBB10-1000/334AK1000 1200 2600 2300 157.54 TBB10-2000/334AK2000 1200 2900 2300 3155 TBB10-2400/200AK2400 1200 3500 2300 378武汉华能阳光电气有限公司6 TBB10-3000/334AK3000 1200 3200 2300 472.47 TBB10-3600/200AK3600 1200 4100 2300 566.98 TBB10-4008/334AK4008 1200 4400 2300 631.29 TBB10-4200/200AK4200 1200 3500 2300 661.410 TBB10-4800/200AK4800 1200 4600 2300 755.911 TBB20-6000/334AC6000 1200 4100 2300 944.9武汉华能阳光电气有限公司图1 装置外形图图2 装置基础图1.3使用环境条件1.装置用于户内或户外;2.安装运行地区的海拔高度不超过1000m(特殊地域或地区可商定);3.周围空气温度为-40℃~+45℃(特殊环境可商定);4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;武汉华能阳光电气有限公司6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

典型TBB-10型高压电容补偿装置说明书

典型TBB-10型高压电容补偿装置说明书

TBB-10高压无功补偿装置使用范围:TBB系列高压无功就地补偿装置由阻容吸收器、熔断器、电容保护装置、电力电容器等元件组成,用于大、中型高压电机的就近补偿,有效地降低电机输出电缆的电流,提升电机的端电压,特别适合离供电变压器距离较远的场合。

该装置与6KV或10KV的电机并联,可在电机启动时同步投入,也可在电机运行稳定后投入。

该装置节能降耗明显,完全符合国家节能、降耗的政策。

适用范围广泛,如:钢铁、矿山、水泥、给排水等行业的大功率高压电机的无功补偿。

型号及含义:TBB-10额定电压补偿装置正常使用条件:1、户内使用2、海拔高度:不大于1000米3、周围空气湿度:-25---+40℃4、相对湿度:日平均不大于95%;月平均不大于90%5、安装地点:无腐蚀性气体,无严重粉尘,无导电性尘埃,无严重振动的场所。

产品特点:1、装置能在1.1倍额定工作电压的稳态过电压下长期工作。

2、装置能在方均根不超过1.3倍电容器组额定电流的过电流下连续运行。

3、装置采用真空接触器投切,可频繁操作。

4、每组电容器设有放电线圈,在5秒内可剩余电压降至50V以下。

5、每组电容器可用继电器保护或是微机保护控制单元,实现电容器组的过流、电压不平衡、系统的欠压、过压保护。

当某组电容器出现故障后,可切断本组电容器,不影响其他电容器的使用。

6、单台电容器有喷注式熔断器保护,每组配有避雷器,其操作过电压及雷击过压保护。

7、大屏幕液晶显示控制器,实时显示系统电压、电流、功率因数;具有RS232/485标准通讯接口,并可实现“四遥”功能。

8、每组可配置电抗器抑制合闸涌流或抑制谐波放大。

主要技术参数:1、额定电压:6-10KV2、额定频率:50Hz3、额定容量:100-10000Kvar4、分组数量:1-5组5、电抗器参数选择:抑制合闸涌流,电抗器0.1-1%;抑制5次以上谐波,电抗率为6%;抑制3次以上谐波,电抗率为12%。

订货须知:1、产品的全型号,对补偿容量及分组有特殊要求请注明2、是否需要微机监控仪,是户内型还是户外型。

TBBA系列高压并联电容器装置自动投切

TBBA系列高压并联电容器装置自动投切

TBBA系列高压并联电容器装置(自动投切) 产品说明书一、概述TBBA型高压并联电容器装置(自动投切)适用于石化、冶金、钢铁、机械、水泥、交通、化工等行业6kV、10kV电力系统,在配电线路中作系统无功功率的自动补偿装置,系统对6kV、10kV母线进行自动跟踪投切,稳定网络电压和线路功率因数,以减少配电系统和变压器的损耗,提高电网供电质量。

TBBA型高压并联电容器装置由若干组自动补偿柜组成。

每组自动补偿柜内含真空接触器或断路器(单组1000kVar以上使用断路器投切)、电压互感器(或放电线圈)、电流互感器、抗涌流或抗谐波的干式空芯(或干式铁芯)电抗器、电力电容器及相应控制、保护器件,一般为组装在一个柜体内的一体化装置。

二、标准及规范IEC60871-1:1999 高电压并联电容器GB50227-2008 并联电容器装置设计规范JB/7111-1997 高电压并联电容器装置GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器DL/T604-1996 高电压并联电容器装置订货技术条件GB10229-88 电抗器三、正常工作条件●装置为户内安装。

●安装运行地区的海拔高度应不超过1000m。

●使用环境温度为-40℃-+45℃,相对湿度为85%。

●安装场所无有害气体或蒸汽,且无导电性尘埃,无易燃易爆危险品。

●安装场地无剧烈震动和冲击。

●与垂直面的倾斜度不超过5度。

●装置的适用条件超过上述要求,另行设计。

注:装置的适用条件超过上述要求,应另行设计。

四、型号说明T B B A装置总容量Kvar装置额定电压KV自动投切并联电容补偿成套装置五、产品特点5.1 性能特点●采用美国库柏公司优质全膜电力电容器,电容器采用最新的设计理念-延伸箔及无焊接连接、激光切割铝箔技术和独有的专用专利技术。

具有设计场强高,比特性小,体积小,可靠性高,寿命长,损耗小,运行温升低等特点。

●采用先进的无功功率和电压调节控制装置,自动跟踪母线无功功率和电压对电容器组进行自动投切控制,可靠性高,抗干扰能力强,自动化程度高,操作方便并具有强大的显示功能及全面的统计功能,具有自动控制、手动操作、远方控制多种工作方式供用户选择。

TBBZJ柱上式真空接触器自动投切高压并联电容器装置

TBBZJ柱上式真空接触器自动投切高压并联电容器装置

10
11
B F M11
A
0~5%
1.1Un
1.3In
6
6.6
B F M6.6
A
高压电容器
注:上表仅列出常见的补偿容量,本公司可根据用户的不同需求制造各种特殊容量的产品。
5 性能简介
5.1电容偏差 5.1.1装置实际电容与额定电容之差在额定电容的0~5%范围内。 5.1.2装置任何两线路端子之间,其电容的最大值与最小值之比不超过1.02。 5.2 绝缘水平 装置额定电压 6 10 1min工频耐受电压 (方均根值) 32 43 一次电路 冲击耐受电压 [(1.2~5)/50μs 峰值] 60 75 单位:kV 二次电路 1min工频耐受电压 (方均根值) 2 2
5.3 耐受短路电流能力:主回路电器设备及导线耐受短路电流为12.5kA,2S。 5.4 过负载能力 5.4.1稳态过电压 工频过电压UN 1.10 1.15 1.20 1.30 最大持续时间 长期 每24h中30min 5min 1min 说明 指长期过电压的最高值不超过1.10UN 系统电压的调整与波动 轻负载时的电压升高 轻负载时的电压升高
3 型号规格及其含义
TBB Z (J) □ - □ A 单星形接线 额定容量(kvar) 额定电压(kV) 真空接触器自动投切 柱上式 并联电容器装置
4 主要技术参数
型号 TBBZ(J)10-100A TBBZ(J)10-200A TBBZ(J)10-300A TBBZ(J)10-360A TBBZ(J)10-450A TBBZ(J)10-600A TBBZ(J)10-900A TBBZ(J)6-100A TBBZ(J)6-200A TBBZ(J)6-300A TBBZ(J)6-360A TBBZ(J)6-450A TBBZ(J)6-600A 额定 电压 (kV) 电容器组 额定电压 (kV) 额定 容量 (kvar) 100 200 300 360 450 600 900 100 200 300 360 450 600 额定 电流 (A) 5.25 10.50 15.75 18.90 23.62 31.49 47.24 8.75 17.50 26.24 18.90 39.37 52.49 电容器偏差 允许稳态 过电压 允许稳态 过电流 并联电容器 型号

TBBG10-6000-334 电容器 推荐整定值

TBBG10-6000-334  电容器 推荐整定值

10kV并联电容器装置 技术参数及单星形差压保护整定推荐值
TBBG10-6000/334 AC (5%)并联电容器装置中有关装置、并联电容器和放电线圈的参数以及保护整定推荐值如下:
电容器组最大与最小相电容之比应不超过: 1.005
开口三角电压保护计算公式:
)
N MN MNn (K )MNmn(K K =V V 233313-+-- )N MN MNn K(MNmn KU =
U EX C 233333Δ-+-- △U C — 不平衡电压 U EX -- 电容器组额定电压 K — 切除元件 K V — 完全元件过电压倍数(1.1~1.3)
M — 电容器组的并联数 N — 电容器组串联数
m —元件并联数 n —元件串联数
除主保护外,装置还需装设以下保护:速断电流(二次9.97A ,950/5);过电流保护(二次2.49A,950/5),0.2S ;过压11.49kV(二次114.93V ,10/0.1),0.2S ;失压5.25kV (二次52.5V ,10/0.1),0.2S 。

高压自动无功补偿装置ATBBJZ

高压自动无功补偿装置ATBBJZ

安徽新在线科技股份有限公司产品手册产品手册高压自动无功补偿装置A-TBB高压自动无功补偿装置1、 概述概述我国传统的固定无功补偿传统的固定无功补偿,,容易过补或欠补容易过补或欠补,,我公司在原有固定补偿的基础上开发了一系列高压自动无功补偿装置固定补偿的基础上开发了一系列高压自动无功补偿装置,,适用于3-35KV 线路和变电站的集中或者分散补偿线路和变电站的集中或者分散补偿。

装置随负荷变化自动跟踪投切电容器踪投切电容器,,有效提高电网整体功率因数有效提高电网整体功率因数,,减少线路损耗减少线路损耗,,达到节能降耗节能降耗,,稳定电网电压之目的稳定电网电压之目的。

TBB 型高压分组并型高压分组并联电容器补偿成套装置联电容器补偿成套装置联电容器补偿成套装置((以下简称装置以下简称装置)),TBB 型高压并联电容器装置多为柜式结构或框架结构型高压并联电容器装置多为柜式结构或框架结构。

当柜式结构时当柜式结构时,,多柜拼装依次排列多柜拼装依次排列。

整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成钢板折弯焊接或敷铝锌板折弯拼装而成。

前后单或双门前后单或双门,,顶、底、侧面封板侧面封板,,设有通风散热窗设有通风散热窗。

柜体上部设有仪表室柜体上部设有仪表室,,用以布置和安排本单元柜的继电保护装置排本单元柜的继电保护装置。

当框式结构时当框式结构时,,由进线隔离开关龙门架由进线隔离开关龙门架、、避雷器支架避雷器支架、、电容器组构架器组构架、、串联电抗器组成串联电抗器组成,,整个装置外围采用钢网围栏整个装置外围采用钢网围栏。

该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制置实现对电容器组的自动投切与控制,,达到自动调节母线电压达到自动调节母线电压、、补偿无功功率偿无功功率、、提高电压合格率和功率因数为目的的新型装置提高电压合格率和功率因数为目的的新型装置,,且具有安全可靠有安全可靠、、方便灵活及充分利用电容器容量方便灵活及充分利用电容器容量,,提高使用效率等特点。

正泰TBBF 高压并联电容器装置 产品样本.

正泰TBBF 高压并联电容器装置 产品样本.

(型高压并联电容器补偿成套装置TBBF 6~351. 概述TBBF 型高压分组并联电容器补偿成套装置(以下简称装置,TBBF 型高压并联电容器装置多为柜式结构或框架结构。

当柜式结构时,多柜拼装依次排列。

整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

前后单或双门,顶、底、侧面封板,设有通风散热窗。

柜体上部设有仪表室,用以布置和安排本单元柜的继电保护装置。

当框式结构时,由进线隔离开关龙门架、避雷器支架、电容器组构架、串联电抗器组成,整个装置外围采用钢网围栏。

该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制,达到自动调节母线电压、补偿无功功率、提高电压合格率和功率因数为目的的新型装置,且具有安全可靠、方便灵活及充分利用电容器容量,提高使用效率等特点。

该装置是根据需要补偿的无功总量既可整组自动投切又可按照要求与需要设计成若干个等分或不等分容量的小组单元,由自动投切装置检测电网的电压和无功,以合理的控制、保护方式达到自动投切电容器的目的。

该装置适应于发电厂、电业电力局及大型厂矿企业内220kV 及以下的变电站,6~10kV 的供电系统、框架结构广泛适应在6~66kV 供电系统,作为无功功率自动补偿与控制,使用电容器的切换功能达到用户设定的目标COS φ或Qc 值,使系统电压、无功自动处于最佳状态。

该装置自动化程度,可配合变电站综合自动监控装置实现无人值守变电站无功补偿,可靠性高。

该装置以单台并联电容器为主元件,装有单台电容器保护用熔断器、放电线圈、氧化锌避雷器和CKS □干式串联电抗器(该电抗器也可隔墙外设,以及采用可靠无重燃、无弹跳的真空接触器,真空断路器或六氟化硫断路器作为并联电容器组的分组自动投切设备,连接母线采用铜排镀锡,其外形、结构详见图2~图7。

2. 执行标准GB 50227-2008 《并联电容器装置设计规范》JB/T7111-1993 《高压并联电容器装置》DL/T 604-1996 《高压并联电容器装置订货技术条件》3. 型号及其含义T BB F -□ KL :不平衡电流保护结线方式:A -单星形 B -双星形单台电容器容量(千乏装置总标称容量(千乏装置额定电压(千伏装置为分组自动投切并联补偿成套装置□-□-□-□:开口三角保护4. 使用环境条件4.1 柜式户内使用,框架式户外使用;4.2 海拔高度不超过1000m ;(超过1000m 另行要求4.3 周围空气温度-25~40°C ;室内通风,散热良好;4.4 相对湿度:日平均不大于95%,月平均不大于90%;4.5 周围空气无腐蚀性气体、水蒸汽等严重污染,无可燃性气体、无火灾、无爆炸危险的场所。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

武汉华能阳光电气有限公司TBB系列高压并联电容器装置一.型号说明例1:TBB10-6000/334-AK即系统电压10kV、补偿总容量6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护,室内安装并联电容器装置。

例2:TBB35-60000/500-BLW即系统电压35kV、补偿总容量60000kvar、电容器单台容量500kvar、一次双星型接线方式、中性点不平衡电流保护,户外安装并联电容器装置。

二.产品概述TBB系列高压并联电容器装置适用于频率为50Hz,额定电压等级为6kV、10kV、35kV的输配电系统中,作为系统无功功率的补偿装置,使系统功率因数达到最佳,并可以调整网络电压,以减少配电系统和变压器的损耗,降低线路损耗,改善电网的供电质量。

武汉华能阳光电气有限公司三、产品性能特点•装置的绝缘水平:6kV 额定电压的成套装置,其主电路相间及相与地之间,工频耐受电压(方均根值)23kV,1min;10kV额定电压的成套装置其主电路相间以及相与地之间,工频耐受电压(方均根值)30kV,1min;成套装置辅助电路工频耐受电压(方均根值)2kV ,1min。

装置的实际电容与其额定电容之差不超过额定值的0~10%,装置的任何两线路端子之间电容的最大值与最小值之比不超过1.06。

装置允许在工频1.1倍额定电压下长期运行。

•装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。

•装置对电容器内部故障,除设有单台熔断器保护外,根据主接线型式不同,设有不同的继电保护。

装置应能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。

四、产品结构特点武汉华能阳光电气有限公司串联电抗器与电容器串联,可抑制谐波和合闸涌流,配置电抗率为1%-12%(按电容器装置总容量计算)的串联铁芯电抗器或干式空芯电抗器。

如不提出特殊要求,配置电抗率为4.5%-6%的电抗器,用来抑制五次以上谐波和合闸涌流。

1.高压并联电容器采用美国库柏公司优质全膜电容。

2.放电线圈直接与电容器并联使用,其在电容器从电网断开后,在5s内将电容器端子间的电压降至50V以下。

放电线圈还可为并联电容器提供二次保护信号。

3.氧化锌避雷器主要用来限制电容器投切开关的过电压。

4.接地开关主要作用是停电检修时将电容器的端子接地,保证检修人员的安全。

5.结构设计合理,热、动稳定性好,柜式的带电显示装置主要用来显示装置的投切状态,并有电磁锁、观察窗,具有强制闭锁功能;框架式装置采用表面热镀锌钢架,配有高压带电显示器;室外装置有围栏,确保运行和维护人员安全。

6.线路方案一般采用单星形或双星形接线方式,保护方式主要有中性点不平衡电流(电压)、开口三角电压、差动电压等三种保护方式。

武汉华能阳光电气有限公司7.对于装置的外形尺寸、颜色及进线方式,可根据用户要求进行设计。

8.为在湿度较大的地点应用,可配置防冷凝的加热器。

9.采用高压喷逐式熔断器作为单台电容器的短路保护,确保设备安全运行。

TBB系列高压并联电容器装置主要包含以下设备:隔离开关、高压并联电容器、电容器过负荷保护专用熔断器、串联电抗器、放电装置(专用放电线圈或电压互感器)、无间隙氧化锌避雷器、接地开关、带电显示装置、联接导线、支柱绝缘子、柜体或安装框架等。

五、TBB系列高压并联电容器装置技术参数1.典型一次系统图图1 中性点电流不平衡保护(BL型)图2 电压差动保护(AC型)代号名称L 串联电抗器QS 隔离开关QG 接地开关TA 电流传感器FV氧化锌避雷器TV 放电线圈C 电容器FU 高压熔断器表1 柜式铁芯TBB系列高压并联电容器装置型号、规格、主要参数及外形尺寸型号额定电压kV电容器组额定容量kvar单体电容容量kvar电容器组额定电流A接线方式保护方案外形尺寸(mm)L1(电容器组宽)L(整个装置宽)H(高)C(深)TBB6-1200/400-AK 6 1200 400 105 Y开口三角1002602800 1500电压保护TBB6-1800/300-AK 6 1800 300157.5Y开口三角电压保护1202802800 1500TBB6-2400/400-AK 6 2400 400 210 Y开口三角电压保护1202802800 1500TBB6-3600/400-AK 6 3600 400 315 Y开口三角电压保护1503102800 1500TBB6-4800/400-AK 6 4800 400 420 Y开口三角电压保护1803402800 1500TBB6-4800/400-BL 6 4800 400 420Y-Y中性点不1803402800 1500平衡电流保护TBB10-600/200-AK 10 600 200 21 Y开口三角电压保护1002602800 1500TBB10-900/300-AK 10 900 300 31.5 Y开口三角电压保护100260280150TBB10-1200/400-AK 10 1200 400 63 Y开口三角电压保护100260280150TBB10-1800/300-AK 10 1800 300 94.5 Y开口三角电压保护120280280150TBB10-2400/400-AK 10 2400 400 126 Y开口三角电压120280280150保护TBB10-3600/400-AK 10 3600 400 157 Y开口三角电压保护150310280150TBB10-4800/400-AK 10 4800 400 189 Y开口三角电压保护180340280150TBB10-4800/400-BL 10 4800 400 251.9 Y-Y中性点不平衡电流保护180340280150TBB10-5400/300-AK 10 5400 300 284 Y开口三角电压保护230390280150TBB10-6000/400-AK 10 6000 400 314 Y开口三角电压保护200360280150表2 户内型TBB系列高压并联电容器装置配置空心电抗器主要参数及外形尺寸武汉华能阳光电气有限公司型号额定电压kV电容器组额定容量kvar单体电容容量kvar电容器组额定电流A接线方式保护方案外形尺寸(mm)L1(电容器组宽)L(整体装置宽)H(高)C(深)TBB6-2400/400-AK 6 2400 400 210 Y开口三角电压保护1205702800 3500TBB6-3600/400-AK 6 3600 400 315 Y开口三角电压保护1506502800 3500TBB6-4800/400-AK 6 4800 400 420 Y开口三角电压1806802800 3500保护TBB6-4800/400-BL 6 4800 400 420Y-Y中性点不平衡电流保护1806802800 3500TBB10-2400/400-AK 10 2400 400 126 Y开口三角电压保护1205702800 3500TBB10-3600/400-AK 10 3600 400 157 Y开口三角电压保护1506502800 3500TBB10-4800/400-AK 10 4800 400 189 Y开口三角电压保护1806902800 3500TBB10-4800/400-BL 10 4800 400251.9Y-Y中性点不1806902800 3500平衡电流保护TBB10-5400/300-AK 10 5400 300 284 Y开口三角电压保护2307502800 3500TBB10-6000/400-AK 10 6000 400 314 Y开口三角电压保护2007202800 3500TBB10-6000/400-BL 10 6000 400314.9Y-Y中性点不平衡电流保护2007202800 3500TBB10-7200/400-AK 10 7200 400377.9Y开口三角电压保护2307652800 3500TBB10-7200/400-BL 10 7200 400377.9Y开口三角电压保护2307652800 3500TBB10-8400/400-AK 10 8400 400440.9Y开口三角电压保护2607802800 3500TBB10-9600/400-BL 10 9600 400440.9Y-Y中性点不平衡电流保护2808202800 3500户外型TBB系列高压并联电容器装置置空心电抗器主要参数及外形尺寸型号额定电容器组单体电容电容器组接线保护方案外形尺寸(mm)L1L H C电压kV 额定容量kvar容量kvar 额定电流A方式 (电容器组宽) (整体装置宽) (高)(深)TBB6-4800/400-AKW6 4800 400 420 Y开口三角电压保护 1800 6800 2800 3500TBB6-4800/400-BLW6 4800 400 420Y-Y 中性点不平衡电流保护 1800 6800 2800 3500TBB10-4800/400-AKW10 4800 400 189 Y开口三角电压保护1800 6900 2800 3500TBB10-4800/40010 4800 400 251.Y-中性1806902800 3500-BLW 9 Y 点不平衡电流保护0 0 TBB10-5400/300-AKW 10 5400 300 284 Y开口三角电压保护2307502800 3500TBB10-6000/400-AKW 10 6000 400 314 Y开口三角电压保护2007202800 3500TBB10-7200/600-AKW 10 7200 600377.9Y开口三角电压保护2307652800 3500TBB10-7200/600-BLW 10 7200 600377.9Y开口三角电压保护2307652800 3500TBB10-8400/400-AKW 10 8400 400440.9Y开口三角电压保护2607802800 3500TBB10-9600/400-BLW 10 9600 400440.9Y-Y中性点不平衡电流保护2808202800 3500户外型TBB系列35kV高压并联电容器装置主要参数及外形尺寸型号额定电压kV电容器组额定容量kvar单体电容容量kvar电容器组额定电流A接线方式保护方案外形尺寸(mm)L1(电容器组宽)H(电容器组高)C(深)电抗器TBB35-6000/334-ACW 35 6000 33490.91Y电压差动保护10002403500按设计尺寸TBB35-10000/417-ACW 351000417145.5Y电压差动保护10002403500TBB35-20000/417-ACW 352000417212.2Y电压差动保护10002404200TBB35-60000/500-ACW 356000500 636 Y电压差动保护10002406000六、适用条件1.装置分户内和户外使用两种情况。

相关文档
最新文档
