并联电容器通用使用说明书西安西电电力电容器新样本

并联电容器通用使用说明书西安西电电力电容器新样本

目录内容1、电容器名称和型号…………………………………………….….2、主要技术参数及主要技术性能指标……………………………..3、主要结构…………………………………………………………..4、吊运、验收、保存及安装………………………………………..5、使用前的试验……………………………………………………..6、保护………………………………………………………………..7、接通和断开………………………………………………………..8、电容器的放电……………………………………………………..9、使用中的维护保养及故障排除…………………………………10、电容器安装容量的确定…………………………………………..本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器, 该种电容器主要为工频交流电力系统提供无功功率, 用来提高电网功率因数, 降低损耗, 改进电压质量, 充分发挥发电、供电设备的效率。

西安西电电力电容器有限责任公司( 以下简称西容公司) 高压并联电容器产品性能优良, 质量可靠。

电容器开发、设计、制造及试验严格执行IEC60871-1.1997国际电工委员会标准、 GB/T11024- 国家标准和DL/T840- 电力行业标准要求, 某些参数高于标准要求。

1电容器的名称和型号1.1电容器的名称—高压并联电容器1.2电容器型号表示方法其中—以大写的汉语拼音字母表示—以阿拉伯数字表示1.2.1系列代号:B—并联电容器1.2.2介质代号FM—二芳基乙烷(S油)或苯基乙苯基乙烷( PEPE油) 浸全膜介质AM—苄基甲苯( C101油) 浸全膜介质1.2.3第一特征号: 表示额定电压, 以kV为单位。

1.2.4第二特征号: 表示额定容量, 以kvar为单位。

1.2.5第三特征号: 表示相数: 1为单相, 3为三相( 内部星接) , 1×3W为单相连接, 三相独立。

1.2.6尾注号W—户外式电容器G—高原用电容器如BAM12-334-1W表示: 并联电容器, 苄基甲苯浸全膜介质, 额定电压12kV, 额定容量334kvar, 单相, 户外使用。

高压电容器装置

高压电容器装置

3~110kV高压并联电容器装置使用说明书浙江能容电力设备有限公司说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。

目录一、概述 (1)1.用途: (1)2.装置的型号及其意义: (1)3.执行标准 (1)二、使用环境 (1)三、结构简介 (2)四、技术参数和性能 (2)五、装置的保护(用户自定保护装置) (7)六、包装、运输和储存 (7)七、安装 (7)八、运行前的调整和试验 (8)九、运行、巡视和检修 (9)十一、安全规程 (9)十二、备品备件和资料 (10)十三、订货须知 (10)十四、典型电容器装置接线保护方式一次原理图 (11)十五、产品型号及柜体尺寸 (13)一、概述1.用途:ZRTBB 型高压并联电容器装置(以下简称装置),主要用于3~ 110kV ,频率为50Hz 的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

2.装置的型号及其意义:3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV 以上交流电力系统用并联电容器 GB 10229 电抗器GB 311.1高压输变电设备的绝缘配合 GB 50060 3~110kV 高压配电装置设计规范 JB/T 7111 高压并联电容器装置 JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件 DL/T 840高压并联电容器使用技术条件其它现行国家标准。

二、使用环境1.装置用于户内或户外;2.安装运行地区的海拔高度不超过2000m (高海拔、特殊地域或地区可商定订做);3.周围空气温度为-40℃~+45℃(特殊环境可商定);P:电抗率;H:滤波回路W:户外;户内省略K:开口三角电压保护;C:相电压差动保护;L:中性点不平衡电流保护A:单星形接线;B:双星形接线单台电容器容量,kvar 装置额定容量,kvar 系统电压,kV装置类型,Z:自动投切;L:滤波补偿;X:固定补偿;T:调压跳容补偿并联电容器成套装置公司代号4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

高压并联电容器外保护用熔断器使用说明书

高压并联电容器外保护用熔断器使用说明书

抗涌流性能
a)能承受不低于 100 倍熔丝额定电流,10min 内放电 5 次, 如表 3 所示的放电频率的涌流冲击; b)能承受不低于 100 倍熔丝额定电流,70min 内放电 100 次,放电频率(8~9.6)kHz 的涌流冲击。
耐爆性能
能承受并开断来自并联电容器 12kJ(膜纸复合)或 15kJ(全 膜)以上的放电能量。
订货、验收与贮存
6
6 订货、验收与贮存
6.1 用户在订货时应确认下列内容: a)名 称:高压并联电容器外保护用熔断器; b)型 号:如BR8-7/20 P /20,BR8(W)-12/50 P /42; c)熔丝额定电流:如 20A、42A; d)数 量:如××套; e)备 品:名称与数量; f)交货期:用户可先提出交货期,由供需双方具体商定; g)如用户对于产品型号规格以及安装使用方面有特殊要求者,可来人来函协商解决。
SU H
A N G ELECT 苏杭电气
RIC
高压并联电容器外保护用熔断器 BR8 型 系 列
喷射式熔断器
使用说明书
吴江市苏杭电气有限公司 Wujiang Suhang Electric Co.,Ltd 苏杭电气 ● 吴江市胜天熔断器厂 Suhang Electric ● Wujiang Shengtian Block Works
结构特征与工作原理
2
2 结构特征与工作原理
2.1 结构特征
熔断器主要由管体、熔丝和防摆装置等三部分组成: a)管体——由环氧酚醛布管、金属管帽和安装螺栓等三部分组成。采取熔管喷涂 防紫外线绝缘漆和金属管帽表面防腐措施或者采用不锈钢材质管帽(用于大电流规格)。 安装时用螺母和垫片将熔断器固定于折成 120º角的接线板上,而后再固定连接在汇流 排上。管体上有熔断器型号等标志。 b)熔丝——由连接端子、双金属复合式熔体、尾线及灭弧管等组成,是熔断器的 关键部分。采取连接端子与管帽紧密螺纹镶嵌并与接线板直接连接方式、熔体与尾线机 械冲压与灭弧管自攻螺纹固定方式等措施(已获得国家专利,专利号:2004200088512), 以改进性能。熔丝上有额定电流标识。 c)防摆装置——由支架、弹簧及环氧酚醛布管等组成。支架和弹簧采用不锈钢材 料适用于户外使用。熔丝的尾线穿过环氧布管与支架端头一起安装在电容器接线端子 上,并使环氧布管受力平衡处于垂直状态。当熔体熔断,尾线在弹簧拉力和气体喷逐力

正泰 TBB型高压并联电容器补偿成套装置 说明书

正泰 TBB型高压并联电容器补偿成套装置 说明书

5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0~+5%范围内。

5.1.2 装置任何两线路端子之间,其电容的最大值与最小值之比不超过1.02。

5.2 电感偏差5.2.1 在额定电流下,其电抗值的容许偏差为0~+5%。

5.2.2 每相电抗值不超过三相平均值的±2%。

5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2~5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位:kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构,可以手动投切电容器组,又可配以电压无功自动控制器对电容器组实行自动投切。

6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。

电容器柜可根据补偿容量大小和设置的方案确定柜的数量,一般由多个柜组成。

柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

柜体防护等级要求达到IP20。

6.3 结构布局:当单台电容器额定容量为30~100千乏时,所构成的电容器组为三层(单)双排结构,当额定容量为100千乏以上者为二层(单)双排结构,当额定容量为200千乏以上者为单层(单)双排结构。

其外形结构视图详见图1~图8。

5.4.2 稳态过电流:能在方均根值不超过1.1×1.3下长期运行。

5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压。

相应的过渡过电流峰值可能达到100I N ,在这种情况下,允许每年操作1000次。

高压并联电容器装置说明书

高压并联电容器装置说明书

高压并联电容器装置说明书一.概述产品适用范围与用途TBB型高压并联电容器装置(以下简称装置),主要用于3~ 110kV,频率为50Hz的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

型号、规格及外形尺寸装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ和BC、BL之分。

GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3~110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

DL/T 604 高压并联电容器装置订货技术条件常用的产品规格与柜体外形尺寸如表1~5所示。

装置的外形和基础的示意图分如图1、图2所示。

产品规格与外形尺寸注:以下尺寸仅供参考,实际尺寸根据用户情况而定。

以单台电容额定电压11/3kV表格1 卧式-阻尼电抗后置单位:mm表格2 卧式-阻尼电抗前置单位:mm表格3 立式-阻尼电抗后置单位:mm表格4 卧式-铁芯电抗后置单位:mm表格5 立式-铁芯电抗后置单位:mm图1装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外;2.安装运行地区的海拔高度不超过1000m(特殊地域或地区可商定);3.周围空气温度为-40℃~+45℃(特殊环境可商定);4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

工作条件表6 稳态过电压×(In为电容器组额定电流)的电流下连续运行。

该电流系由、电容值偏差及高次谐波综合作用的结果。

2.技术性能依据标准装置技术性能符合DL/T604-1996《高压并联电容器装置订货技术条件》及其引用标准GB50227-95《并联电容器装置设计规范》等相关标准的规定要求。

并联电容器装置设计规范 (条文说明)GB50227

并联电容器装置设计规范 (条文说明)GB50227

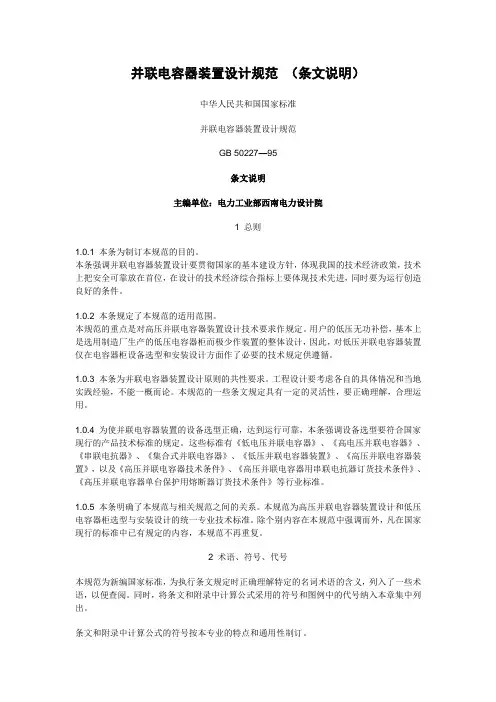

并联电容器装置设计规范(条文说明)中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位:电力工业部西南电力设计院1 总则1.0.1 本条为制订本规范的目的。

本条强调并联电容器装置设计要贯彻国家的基本建设方针,体现我国的技术经济政策,技术上把安全可靠放在首位,在设计的技术经济综合指标上要体现技术先进,同时要为运行创造良好的条件。

1.0.2 本条规定了本规范的适用范围。

本规范的重点是对高压并联电容器装置设计技术要求作规定。

用户的低压无功补偿,基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计,因此,对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。

1.0.3 本条为并联电容器装置设计原则的共性要求。

工程设计要考虑各自的具体情况和当地实践经验,不能一概而论。

本规范的一些条文规定具有一定的灵活性,要正确理解,合理运用。

1.0.4 为使并联电容器装置的设备选型正确,达到运行可靠,本条强调设备选型要符合国家现行的产品技术标准的规定。

这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》,以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。

1.0.5 本条明确了本规范与相关规范之间的关系。

本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。

除个别内容在本规范中强调而外,凡在国家现行的标准中已有规定的内容,本规范不再重复。

2 术语、符号、代号本规范为新编国家标准,为执行条文规定时正确理解特定的名词术语的含义,列入了一些术语,以便查阅。

同时,将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。

条文和附录中计算公式的符号按本专业的特点和通用性制订。

高压并联电容器

高压并联电容器

高压并联电容器High-voltage shunt capacitor结构●电容器主要由外壳和心子及出线套管组成,外壳用薄钢板或不锈钢板焊接制成,盖上焊有出线套管,两侧壁上均焊有供安装,吊运的吊攀,心子由元件、绝缘件组成。

元件有用聚丙烯薄膜为介质与铝箔(极板)卷制而成或用聚丙烯薄膜和电容器纸为介质与铝箔卷制而成。

●高电压并联电容器的内部联接一般为单相形式,用户需要时可提供三相产品。

●部分高压并联电容器内部每个元件串有内熔丝,能及时切除个别击穿的元件,保证电容器整体的正常运行。

●部分高压并联电容器内部装有放电器件,可使电容器断开电源后的剩余电压在10min内由2Un降至75V 以下。

根据购买方需要,可使装置在更短时间内减至更低电压。

使用环境安装运行地区的海拔高度不超过2000m,对于海拔高于此限值的地区可提供高原型电容器。

安装地区环境空气温度范围为-25~+45℃和-40~+40℃两种。

户外(户内通用)使用,安装场所应无有害气体及蒸气,应无导电性或爆炸性尘埃,应无剧烈的机械振动。

适用于特殊环境条件的产品可按订货要求提供。

操作过电压和过电流用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压。

相应的过渡过电流的峰值可能达到100In。

在这种情况下,允许每年操作1000次。

当需对电容器作更为频繁的操作时,稳态过电压的量值和持续时间以及过渡过电流均应限制到一个较低的水平。

其限值由制造厂和购买方协商确定。

主要技术性能●电容器的连续运行电压为1.00Un,且能在如下表所规定的稳态过电压下运行相应的时间。

●能为电容器所耐受而不受到显著损伤的过电压值取决于持续时间、总的次数和电容器的温度。

●下表中高于1.15Un的过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。

大正偏差的电容器,稳态过电流允许达到额定电流的1.43倍。

●电容偏差为:-5%~+10%。

高压并联电容器说明书

高压并联电容器说明书
(1)当电容器直接与感应电动机并接时,为防止电动机从电源断开时发生自激, 引起电容器上的电压升高至大于额定值,必须使用电容器的额定电流小于等于电动机空 载电流的90%。
(2)当电容器安装地点的系统谐波分量超过规程规定时,应考虑加装串联电抗器。 4.11 无论是三角形连接或者是星形连接的三相电容器,在任意两个线路端子测得的电 容用C1、C2和C3来表示,如能满足4.6条所规定的对称性要求,则电容器的容量Q可由 下列公式算出:
2.9 电容器在工频额定电压下,温度为20℃时的损耗角正切值(tgδ)≤0.0005
注:内部装有放电电阻或熔丝的电容器,其损耗角正切值允许增加0.0001。 2.10 内部装有放电电阻的电容器,与电源断开后,能在10分种内由额定电压的峰值降 到75伏以下。若要在5分钟内由额定电压的峰值降到50伏以下,则应在订货时特别加以 说明。
指长期工作电压的最高值应不超过1.10Un
1.15Un 每24小时中30分钟 系统电压调整与波动
1.20Un 5分钟
轻负荷时电压升高
1.30Un 1分钟
轻负荷时电压升高
注:表中的1.2 Un、1.3 Un及其对应的运行时间在电容器的寿命期间总共应不超过 200次,其中若干次过电压可能是在电容器内部温度低于0℃,但在下限温度以内发生的 。 为了延长电容器的使用寿命,电容器应经常维持在额定电压下运行。 2.6 电容器能承受第一个峰值不超过2.2 Un持续1/2周期的过渡过电压。 2.7 电容器允许在由于电压升高及高次谐波造成的有效值为1.3ln的稳定过电流下运行, 对于电容具有最大正偏差的电容器,这个过电流允许达到1.43ln。 2.8 电容器的实测电容值与额定值之差不超过额定值的-5%~+10%,三相电容器中任何 两线路端子间测得的最大与最小电容值之比值应不大于1.06。
