施耐德PLC通讯系统讲解
施耐德Quantum PLC使用Modbus RS485通讯
Quantum PLC 使用Modbus 通讯调试硬件注意事项：1，Modbus 为PLC上的RJ45端口。
其中1和6脚针需短接，2和3脚针需短接，即使用直通网线时，白橙和绿线短接，作为RS485 B端；橙线和白绿短接，作为RS485 A端。
2，准备一个USB转RS485的转换器，将线连接起来。
以方便使用模拟从站或读取报文使用。
软件设置：1，要清楚CPU里Modbus Port的设置是将CPU作为从站时使用，作为主站时不用设置。
2，使用XXMIT功能块读写参数，建立通讯连接。
如下图所示弄清楚每个参数的含义是调试能否成功的关键。
1）START:触发功能块。
当调试时，可以给定一个常通信号，作为调试用。
当读取多个从站时，可以给定一个一定周期的脉冲信号作为触发功能块信号。
2）COMMAND:功能命令，此命令用于选择XXMIT的各种功能，如选择通讯方式是RS485还是RS232，RTU还是ASCII方式。
具体需查询XXMIT参数功能表。
本列中使用16#2100，转换成二进制，数据的第8位和13位为1，即选择RS485 的RTU通讯方式。
4）MSGOUT：此数据类型为word类型的一个9个数字的数组，如图所示：MSGOUT[1]：功能命令，选择读/写线圈/寄存器。
如3为读多个寄存器状态。
MSGOUT[2]：要读或者写的变量的个数，本列中输入16#A即读取10个变量MSGOUT[3]：从站地址。
要读取的从站设备的地址，需和从站的设置地址一致。
MSGOUT[4]：从站寄存器的起始地址。
注意，寄存器的最小地址为1，不能为0；MSGOUT[5]：主站将要映射的变量的起始地址。
如输入5，则起始地址为%MW5。
其他参数不考虑。
5），MSGLEN:5或6.一般是5。
想了解具体含义，查找相关手册。
6），PORT：端口号一般为0或者1。
根据主站而定。
7），关于波特率、停止位、数据位、奇偶校验，需和从站上的设置完全一致。
否则无法建立通讯连接。
schneider(施耐德)串口通信功能介绍
第二节 SoMachine Network Manager
• Manager,SoMachine网络管理器 是应用于SoMachine 网络管理器， SoMachine软件平台的 SoMachine Network Manager,SoMachine网络管理器，是应用于SoMachine软件平台的 专用网络协议，可与支持该协议的其它设备进行透明传输，例如XBTGT XBTGT， 专用网络协议，可与支持该协议的其它设备进行透明传输，例如XBTGT，用户可以把 PLC内建立的变量发布给对方使用 无需进行额外的地址映射。 内建立的变量发布给对方使用， PLC内建立的变量发布给对方使用，无需进行额外的地址映射。 M238控制器与XBTGT/GC等支持SoMachine平台的触摸屏通讯时 控制器与XBTGT/GC等支持SoMachine平台的触摸屏通讯时， 当M238控制器与XBTGT/GC等支持SoMachine平台的触摸屏通讯时，可以仅需要一根编程 电缆同时对两个设备进行下载。 电缆同时对两个设备进行下载。
步骤五：配置Vejio Designer I/O管理器 步骤五：配置Vejio I/O管理器
1 2 3
4 注意:必须保证该配置参数与M238内 注意:必须保证该配置参数与M238内 M238 置串口的通讯参数保持一致！ 置串口的通讯参数保持一致！
步骤六：配置I/O管理器PLC设备地址 步骤六：配置I/O管理器PLC设备地址 I/O管理器PLC
传输模 式选择 主/从模 式选择 帧间隔 时间
M238站 M238站 地址
Modbus Manager－Modbus库功能块 Manager－Modbus库功能块
串行通讯库
注意: Network协议的波特率能设置到115200！ 协议的波特率能设置到115200 注意:仅SoMachine Network协议的波特率能设置到115200！
施耐德-Modicon-M340-PLC-通讯问题
施耐德Modicon M340 PLC 通讯问题1、主站与从站不通讯能够导致此问题出现的可能是：（1）主站与从站地址不一致（2）主站与从站传输速度波特率不一致（3）从站的参数设置调节不完善（4）从站的参数设置调节后没有断电从新启动方法：◆主站波特率参数设置鼠标双击下图箭头所指的“CANopen”上面两步完成主站波特率参数设置◆从站波特率参数设置与CANopen地址设定（1）变频器设定参照变频器说明书进行设定，设定完成后需要断电从新启动设定值才生效。
例：ＡTV 31H 异步电机变频器主要参数设定（参照ＡTV 31H说明书）。
◆电机参数的设定－－－－－－－－－－－－－－－－－－－－-说明书中第26页◆功能访问等级－－－－－－－－-“L3”－－－－－－－－说明书中第46页◆配置给定1－－－－－－－－－－－－“CRn”－－－－－－-说明书中第46页◆混合模式－－－－－－－－－－－－-“SIN”－－－－－－-说明书中第48页◆电机缺相故障配置－－－－-“NO” －－－－－－-说明书中第89页◆ CANopen:变频器地址－－-“”－－－－－－－－－－-说明书中第93页◆ CANopen:传输速度－－－－－－“”－－－－－－－－－－说明书中第93页注：◇“CANopen:变频器地址”值设定必须与从站硬件组态保持一致，如图（26）所示此时CANopen:变频器地址就应该设定为“2”◇“CANopen:传输速度”值设定必须与图（25）“传输速度”保持一致（2）CANopen模块设置见上图CANopen模块箭头所示，上面两个旋钮“Ten”“Zero”为地址设定，该岛在从站的地址小于10时“Ten”也必须调到“0”位置，否则即为地址错误设定不能通讯连接。
下面的“Autobaut”旋钮为波特率设定，其各档位对应的波特率依据该模块侧面的参数说明。
调节该模块各档位时一定要在断电模式下进行，否则设置是无效的。
2、电脑与PLC不通讯能够导致此问题出现的可能是：（1）通讯方式与“设置地址”不一致对应当前的通讯模式“MODBUS”或“USB”在上图的“设置地址”正确选择对应的地址模式。
施耐德MicroPLC连接
施耐德Micro PLC连接说明一、Micro PLC采用Unitelway协议进行联机编程：1.参数设置与通讯配置检查：用专用编程电缆“TSXPCX3030_C (USB接口，有专门的驱动)”通过调试机与CPU上的TER 口进行连接，连接好后，如下图：点击菜单栏里的“PLC”菜单，选择“Define PLC Address…”弹出如下对话框：如上图圈1所示，通讯驱动选择“UNTLW01”,如圈2所示，地址填写为“SYS”（系统默认的），点击圈3切换到选项卡“Options”如下图：点击上图圈1中的按钮，弹出如下对话框：”，对话框变成下图：确保上图圈1中的版本号在V1.10 以上（包含1.10），若低于1.10请另外安装高版本的UNITELWAY驱动，否则有可能连不上，点击上图的圈2“Configuration”按钮，弹出串口设置窗口如下：选中上图红色圈圈标出的第一行，再单击“Edit”标签框，可弹出下图：在上图圈1所示的下拉框中选择串口号，如编程电缆已接到正确的USB接口且驱动安装正确，则在此可找到一个串口号，其后跟有（TSXPCX3030 Cable），如上图一样，选择好后点圈2“Line Parameters”选项卡，根据PLC程序里设定的串口通讯参数（参见下面的联机设置章节），并且要保证调试电脑为通讯电缆分配的串口通讯参数也一致（可在桌面右击“我的电脑”-选择“属性”-选择“硬件”选项卡-选择“设备管理器”查看分配的串口通讯参数），修改完后一路点“OK”、“确定”保存刚才的修改～～～2.联机设置：点击上图圈1打开程序的硬件配置，在打开的硬件配置里双击圈2“comm”通讯口进行通讯参数设置，弹出如下面板：如上图圈1所示下拉框里选择CHANNEL0通道（CHANNEL1通道为通讯卡配置），圈2、圈3内容保持与上图一致，圈4设置站号，圈5设置串口通讯参数（与上述环节设置的串口参数保持一致），最后点击圈6中的确认修改按钮保存修改并关闭此对话框（关闭后还需点圈6所示的确认按钮再次保存）。
施耐德PremiumPLC连接

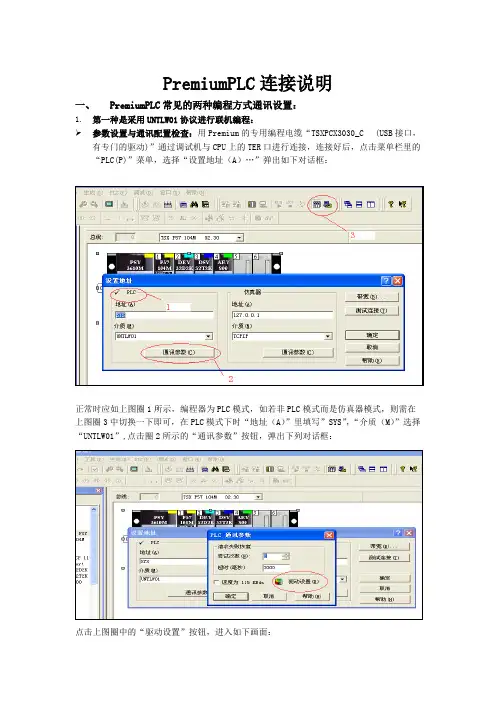

PremiumPLC连接说明一、PremiumPLC常见的两种编程方式通讯设置：1.第一种是采用UNTLW01协议进行联机编程：参数设置与通讯配置检查：用Premium的专用编程电缆“TSXPCX3030_C (USB接口，有专门的驱动)”通过调试机与CPU上的TER口进行连接，连接好后，点击菜单栏里的“PLC(P)”菜单，选择“设置地址（A）…”弹出如下对话框：正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图圈3中切换一下即可，在PLC模式下时“地址（A）”里填写”SYS”，“介质（M）”选择“UNTLW01”,点击圈2所示的“通讯参数”按钮，弹出下列对话框：点击上图圈中的“驱动设置”按钮，进入如下画面：如圈2中下拉框选择“UNITELWAY”，再选择第二个选项卡（圈1）“UNITELWAY Driver”，弹出如下画面：确保上图圈1中的版本号在V1.10 以上（包含1.10），若低于1.10请另外安装高版本的UNITELWAY驱动，否则有可能连不上，点击上图的圈2“Configuration”按钮，弹出串口设置窗口如下：选中上图红色圈圈标出的第一行，再单击“Edit”标签框，可弹出下图：在上图圈1所示的下拉框中选择串口号，如编程电缆已接到正确的USB接口且驱动安装正确，则在此可找到一个串口号，其后跟有（TSXPCX3030 Cable），如上图一样，选择好后点圈2“Line Parameters”选项卡，根据PLC程序里设定的串口通讯参数（参看“如何查看PLC程序内部通讯参数”），并且要保证调试电脑为通讯电缆分配的串口通讯参数也一致（可在桌面右击“我的电脑”-选择“属性”-选择“硬件”选项卡-选择“设备管理器”查看分配的串口通讯参数），修改完后一路点“OK”、“确定”保存刚才的修改～～～如何查看PLC程序内部通讯参数：双击上图圈1所示通讯口，弹出如下对话框（下图圈2所示即为程序内部通讯设定的参数）：2.第二种是采用TCPIP协议进行联机编程：参数设置与通讯配置检查：采用以太网编程分两种情况，一种是初次下载（CPU内无任何配置），另一种是CPU内已有程序配置（1）初次下载（CPU内无配置），此时CPU的以太网地址为出厂默认设值：默认IP地址的格式为085.016.xx.yy，xx，yy为MAC地址的最后两组数据转化成十进制。
