施工监控量测作业指导书(修改版)
监控量测作业指导书

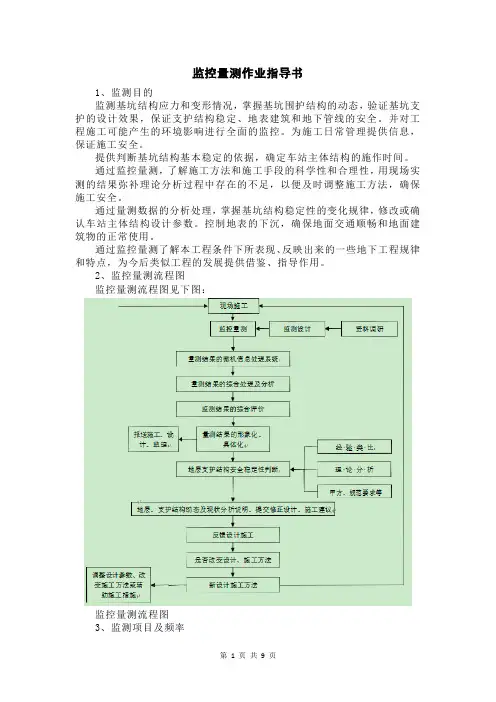

监控量测作业指导书1、监测目的监测基坑结构应力和变形情况，掌握基坑围护结构的动态，验证基坑支护的设计效果，保证支护结构稳定、地表建筑和地下管线的安全。
并对工程施工可能产生的环境影响进行全面的监控。
为施工日常管理提供信息，保证施工安全。
提供判断基坑结构基本稳定的依据，确定车站主体结构的施作时间。
通过监控量测，了解施工方法和施工手段的科学性和合理性，用现场实测的结果弥补理论分析过程中存在的不足，以便及时调整施工方法，确保施工安全。
通过量测数据的分析处理，掌握基坑结构稳定性的变化规律，修改或确认车站主体结构设计参数。
控制地表的下沉，确保地面交通顺畅和地面建筑物的正常使用。
通过监控量测了解本工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程的发展提供借鉴、指导作用。
2、监控量测流程图监控量测流程图见下图：监控量测流程图3、监测项目及频率监测项目及频率见下表：监测项目和监测频率表4、监测点的选设监测测量点可分为控制点和观测点（或测点）。
控制点包括基准点、工作基点等。
各种测量点的选设及使用，应符合下列要求：基准点的选设必须保证点位地基坚实稳定、通视条件好、利于标石长期保存与观测。
基准点的数量不少于3 个，使用时应做稳定性检查或检验。
工作基点应选设在靠近观测目标且便于联测观测点的稳定或相对稳定位置，并应满足下列要求：①设置在地表的工作基点：采用人工挖孔或大钻孔埋设法在地表设置的工作基点，其钢筋长度不应小于 3m，直径为 20mm，并作保护；②设置在建筑物上的工作基点：应选择在地铁施工影响区以外、建成时间较长且有地下室的建筑物上设置。
工作基点直径不得小于20mm，并作保护。
观测点选设在变形体上能够反映变形特征的位置，并便于工作基点或邻近的基准点和其它工作点对其进行观测。
定期对基准点、工作基点进行检测。
5、监测方法（1）工程建筑物变形监测①基础沉降监测a 监测前在便于监测高度处布设监测点，每个基础角点均布设监测点，且满足 15~20m 的间距要求。
隧道施工监控量测作业指导书
隧道施工监控量测打算书依照设计文件和施工标准要求，采纳新奥法施工的隧道，现场监控量测是不可缺少的施工顺序，它不仅监测各施工时期的围岩动态转变，而且可为调整初期支护参数，确信二次衬砌和仰拱的施作时刻提供反馈信息，确保工程施工平安和质量，同时监控量测资料也是工程完工验收及变更设计的依据。
为了切实做好现场的监控量测工作，特成立监控量测小组，由项目部测量人员牵头，会同实验室等相关部室人员，各队测量人员踊跃配合，扎扎实实地做好监控量测工作，把所测数据真正地用于指导隧道施工，为隧道施工效劳。
1.监控量测的目的现场监控量测是隧道施工进程中，对围岩支护系统的稳固状态进行监测，为初期支护和衬砌砼施工的参数调整提供依据，是确保施工平安、指导施工程序的重要手腕。
2.监控量测项目本隧道以洞内外观看、水平相对净空转变值、拱顶下沉及洞口段地表下沉量测四项为施工监测必测项目。
另外，隧道穿越围岩破碎地段加设隧道底部隆起项目。
3.隧道洞内、洞外观看隧道内外观看分开挖工作面观看和已施工区段观看两部份（1）洞内观看①对开挖后没有支护的图表观测A、节理裂隙发育程度及其方向；B、开挖工作面的稳固状态，顶板有无坍塌现象；C、涌水情形：涌水的位置、涌水量、水压等；D、是不是有底板隆起现象。
②对开挖后的支护地段围岩动态的观测A、是不是发生锚杆被拉断或垫板离开围岩现象；B、喷砼是不是发生裂隙和剥离或剪切破坏；C、钢拱架有无被压变形情形；D、锚杆注浆和喷砼，施工质量是不是符合规定的需求。
③观看围岩破坏形态分析A、危险性不大，可不能发生急剧破坏，如加临时支护以后即可稳固的需求；B、应多引发注意的破坏，如拱顶砼喷层因受弯曲紧缩的阻碍而显现的裂隙；C、危险征兆的破坏，如拱顶砼喷层显现有对称性局部的崩落，侧墙内移等。
（2）洞外观看包括洞口地表情形、地表沉陷、边坡及仰拱的稳固、地表水渗透的观看。
4.净空水平收敛量测及拱项下沉量测a. 量测工具(1)拱顶下沉、地表下沉量测采纳DSZ1型周密水准仪、3m的铟钢尺(2把)、钢卷尺一把、观测预埋件假设干进行观测。
监控量测施工作业指导书

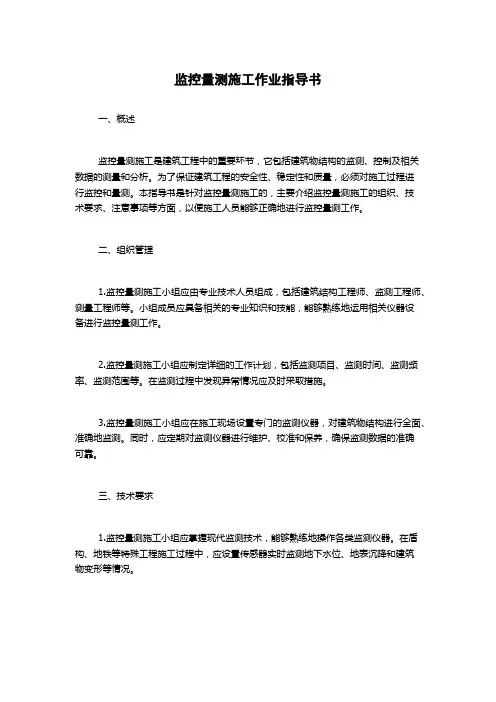

监控量测施工作业指导书一、概述监控量测施工是建筑工程中的重要环节，它包括建筑物结构的监测、控制及相关数据的测量和分析。
为了保证建筑工程的安全性、稳定性和质量，必须对施工过程进行监控和量测。
本指导书是针对监控量测施工的，主要介绍监控量测施工的组织、技术要求、注意事项等方面，以便施工人员能够正确地进行监控量测工作。
二、组织管理1.监控量测施工小组应由专业技术人员组成，包括建筑结构工程师、监测工程师、测量工程师等。
小组成员应具备相关的专业知识和技能，能够熟练地运用相关仪器设备进行监控量测工作。
2.监控量测施工小组应制定详细的工作计划，包括监测项目、监测时间、监测频率、监测范围等。
在监测过程中发现异常情况应及时采取措施。
3.监控量测施工小组应在施工现场设置专门的监测仪器，对建筑物结构进行全面、准确地监测。
同时，应定期对监测仪器进行维护、校准和保养，确保监测数据的准确可靠。
三、技术要求1.监控量测施工小组应掌握现代监测技术，能够熟练地操作各类监测仪器。
在盾构、地铁等特殊工程施工过程中，应设置传感器实时监测地下水位、地表沉降和建筑物变形等情况。
2.监控量测施工小组应制定详细的监测方案，包括监测点的位置、监测频率、监测时间等。
在监测过程中，应注意监测数据的精度和准确性，及时发现异常情况并进行分析处理。
3.监控量测施工小组应熟练使用各类测量工具和软件，能够对监测数据进行处理、分析和统计。
同时，应制定专门的数据管理制度，确保监测数据的安全性和完整性。
四、注意事项1.监控量测施工小组应依据建筑工程的不同特点，制定相应的监测方案和技术措施，确保监测的全面、准确和有效。
2.监控量测施工小组应加强与相关专业人员的沟通和协调，及时解决监测过程中出现的问题和困难。
3.监控量测施工小组应严格按照相关规定和标准执行监测工作，确保监测数据的真实性和可靠性。
四、总结监控量测施工是建筑工程中的重要环节，它涉及到工程安全、稳定和质量等方面，要求监测数据的准确可靠。
监控量测作业指导书
目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序及工艺流程 (7)5.施工要求 (8)6.劳动组织 (12)7.设备机具配置 (12)8.质量控制及检验 (12)9.安全及环保要求 (17)监控量测作业指导书1.适用范围适用于新建怀化至邵阳至衡阳铁路隧道工程监控量测施工作业。
2.作业准备2.1内业技术准备(1)熟悉设计文件对监控量测的相关要求。
(2)熟悉《铁路隧道监控量测技术规程》（TB10121-2007）、《铁路隧道工程施工监控量测管理实施办法》（沪昆湘安质［2014］133号）等文件要求。
2.2外业技术准备施工作业层所涉及的各种外部技术数据收集。
(1)建立监控量测组织机构。
(2)建立测量控制网，布置监控量测点。
(3)配置监控量测使用的全站仪、反射片、手电、冲击钻、早强锚固剂等。
配置专用量测软件，APP终端采集设备平板电脑等。
建立满足信息化管理要求的现场网络条件。
3.技术要求监控量测实现数据采集、传输分析、预警发布与处理全过程信息化管理，纳入铁路建设标准化管理体系。
施工中应将现场监控量测作为工序纳入作业循环，并结合超前地质预报做出评价，优化设计参数，实施动态管理。
监控量测工作必须紧跟开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。
量测数据应及时分析处理，并与工程类比法相结合，及时调整支护参数或施工决策。
3.1监控量测项目量测项目分为必测项目和选测项目两大类。
必测项目是隧道工程应进行的日常监控量测项目。
具体见表1。
选测项目应根据地质条件、隧道埋1深及其它特殊要求，经参建各方研究确定。
具体见表2。
备注:①F.S.为元件满量程; (应力应变的精度表述应为元器件满量程的比例)②监控量测选测项目除上表所列项目外,还包括有特殊要求作为选测项目。
3.2监控量测断面及测点布置净空变化、拱顶下沉和地表下沉（浅埋地段）等必测项目应设置在同一断面，其量测断面间距及测点数量应根据设计文件、围岩级别、隧道埋深、开挖方法等确定，按表3规定实施。
隧道监控量测施工作业指导书
隧道监控量测施工作业指导书1.适用范围适用于隧道工程监控量测施工。
2.作业准备2.1内业技术准备2.1.1熟悉设计文件对监控量测的相关要求。
2.1.2熟悉《铁路隧道监控量测技术规程》（Q/CR9218-2015）、业主下发有关监控量测的管理办法等文件要求。
2.1.3完成三级技术交底，即项目总工程师对项目部各部室及技术人员进行技术交底，技术主管人员对作业队技术负责人进行技术交底，作业队技术负责人对班组长及全体作业人员进行技术交底。
对参加监控量测作业人员进行岗前培训，考核合格后上岗。
2.2外业技术准备2.2.1施工作业层中所涉及的各种外部技术数据收集。
2.2.2建立监控量测组织机构,负责测点埋设、日常监测、数据处理及仪器维修保养工作，并及时将量测信息反馈于设计和施工。
建立测量控制网，布置监控量测点。
配置监控量测使用的仪器、反射片、手电、冲击钻等。
配置专用量测软件，APP终端采集设备平板电脑等。
3.技术要求施工中应将现场监控量测作为工序纳入作业循环，并结合地质预报做出评价，优化设计参数，实施动态管理。
监控量测工作必须紧跟开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。
量测数据应及时分析处理，并与工程类比法相结合，及时调整支护参数或施工决策。
4.施工程序及工艺流程4.1施工程序隧道每个断面为一个完整的作业区。
施工程序为：施工准备→埋设断面测点→采集数据→数据分析→信息反馈指导施工→检验验收。
4.2工艺流程工艺流程见图1、图2。
图1监控量测工艺流程图图2监控量测信息化系统工作流程图5.施工要求5.1施工准备5.1.1配置足够的监控量测仪器。
测量仪器必须是鉴定合格，精度满足要求的产品。
如全站仪、水准仪、平板电脑等。
5.1.2监控量测管理人员均经过监控量测业务培训学习，熟悉规范及测量仪器操作。
5.1.2隧道监控量测信息化管理对接工作准备⑴配置充足的APP终端采集设备（平板或手机）、PC机。
监控量测施工作业指导书(精)
1编制目的现场监控量测是隧道施工管理的重要组成部分,它不仅能指导施工,预报险情，确保安全，而且通过现场监测获得围岩动态的信息(数据，为修正和确定初期支护参数，为混凝土衬砌支护时间提供信息依据，为完善隧道工程设计与指导施工提供可靠的足够的数据。
2编制依据1XX隧道施工图。
2《铁路隧道工程施工技术指南》(TZ204—20083《铁路隧道喷锚构筑法技术规范》(TB10108—20024《铁路隧道监控量测技术规程》（TB10121-20075中南部铁路通道相关文件3适用范围适用于XX隧道围岩监控量测.4作业流程4。
1 隧道监控量测流程施工中的监控量测是施工安全的保障,在施工过程中按要求进行此项工作，并将结果做系统处理后及时反馈指导施工.监控量测工艺流程见“隧道监控量测工艺流程图”.4.2施工现场监控项目和主要内容4。
2。
1隧道现场监控项目及内容隧道现场监控项目及内容表4.2。
2量测要点1洞内观察开挖工作面的观察,在每个开挖面进行，特别是在软弱围岩条件下,开挖后应立即进行地质调查,并绘制出地质素描图。
若遇特殊不稳定情况时，应派专人进行不间断的观测.（1对开挖后没有支护的围岩的观测①节理裂隙发育程度及其方向。
②开挖后工作面的稳定状态，顶板有无坍塌现象.③涌水情况:涌水的位置、涌水量、水压等。
④是否有底板缝隆起现象。
(2对开挖后已支护地段围岩动态的观测①是否发生锚杆被拉断或垫板脱离围岩现象。
②喷混凝土是否发生裂隙和剥离或剪切破坏。
③钢拱架有无被压变形情况。
④锚杆注浆和喷混凝土,施工质量是否符合规定的要求.2洞外观察洞外观察包括地表情况，地表沉陷,边坡及仰坡的稳定，地表水渗透的观察。
4。
2.3布点和量测方法测点安装在开挖后。
监控量测点保证牢固可靠，挂牌标示并妥善保护,当量测值频率变化不大时，按规范要求可适当降低量测频率;各项监控测量作业均持续到变形基本稳定2周。
1周边水平位移、净空量测(1测点布置：量测挂钩材料用φ6或φ8的钢筋制作,预埋至少达到围岩表层，挂钩做成闭合三角形，保证牢固不变形。
监控量测作业指导书
监控量测作业指导书编制：审核：批准：中铁二十局集团杭长（沪昆）客专铁路项目经理部2010 年六月监控量测作业指导书1.编制目的为更好地指导施工，规操作，保证开挖安全。
2．编制依据《铁路隧道工程施工技术指南》《铁路隧道工程施工安全技术规程》《客运专线隧道工程施工质量验收暂行标准》3．适用围适用于杭长（沪昆）客专铁路段隧道工程监控量测。
4．作业准备4.1技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
5．技术要求5.1 操作人员要熟练掌握收敛仪、水准仪的使用。
5.2操作人员要熟练对测量数据进行分析，得出结论，及时指导现场施工。
6．施工程序与工艺流程6.1施工程序施工程序为：埋设监控量测点→进行量测并记录数据→对数据进行分析→指导施工监控量测流程图7．监控量测量测的项目、方法及工具7.1 监控量测布点7.1.1 Ⅲ级围岩开挖完后直接在围岩岩面打眼，埋设监控量测点；7.1.2 Ⅳ级围岩无钢架地段，开挖后在围岩岩面打眼埋设监控量测点；7.1.3 Ⅳ、Ⅴ级围岩有钢架地段，开挖完成后，在岩面预埋两根Φ16钢筋，将监控量测点的钢板焊接在钢筋上，然后喷射砼。
预埋件示意图：7.2 监控量测项目7.2.1 必测项目是在才喷锚构筑法修建的隧道中必须进行的监控量测的项目。
它包括：⑴洞、外观察；⑵水平相对净空变化值的量测；⑶拱顶下沉量测；⑷地表沉降。
7.2.2 选测项目是根据围岩性质、隧道埋置深度、开挖方式等条件自行确定的监控量测项目，作为必测项目的验证和补充。
它包括：⑴喷射混凝土力；⑵围岩部变形量测；⑶锚杆轴力量测；⑷围岩压力量测；⑸支护、衬砌应力量测；⑹钢架力及所承受的荷载量测；⑺二次衬砌力；⑻初期支护与二次衬砌间接触压力；⑼隧底隆起；⑽空隙水压力；⑾水量；⑿纵向位移。
监控量测施工作业指导书
监控量测施工作业指导书1、编制目的对施工监控量测作业程序进行设计和实施，使施工监控量测的数据有效和可靠，以利指导后续工序的施工。
2、适用范围xx宝兰客专BLTJ-2标三工区麦积山隧道施工监控量测作业。
3、编制依据技术标准/质量标准《高速铁路隧道工程施工技术指南》（铁建设［2010］241号）；《高速铁路隧道工程施工质量验收标准》（TB 10753-2010,J 1149-2011）；《麦积山隧道设计图》（宝兰客专施隧参20）；《双线隧道复合式衬砌参考图》（宝兰客专施隧参201）；《一般地层辅助坑道参考图》（宝兰客专施隧参203）；《防排水、监控量测及耐久性设计参考图》（宝兰客专施隧参210）《双线隧道施工方法及辅助施工参考图》（宝兰客专施隧参209）4、量测项目隧道施工监控量测旨在收集可反映施工过程中围岩动态的信息，据以判定隧道围岩的稳定增长状态，以及所定支护结构参数和施工的合理性。
量测项目可分为必测项目和选测项目两大类。
必测项目及选测项目见表1、表2。
表1 监控量测必测项目序号监控量测项目常用量测仪器适用情况1 洞内、外观察现场观察初期支护完成后观察喷层表面裂隙及其发展、渗水、变形等2 拱顶下沉水准仪、钢挂尺或全站仪3 净空变化收敛计、全站仪4 地表沉降水准仪、钢尺或全站仪隧道浅埋段表2 监控量测选测项目序号监控量测项目常用量测仪器适用情况1 围岩内部位移多点位移计软岩变形段2 隧道隆起水准仪、钢挂尺或全站仪膨胀性围岩段3 爆破振动震动传感器、记录仪滑坡、下穿段或临近建筑物4 孔隙水压力水压计饱和黄土段5 水量三角堰、流量计可能出现涌水地段为确保隧道施工顺利进行，及时掌握围岩和初期支护在施工中的力学动态及稳定程度，保障施工安全；为评价和修改初期支护参数、力学分析及二次衬砌施作时间提供信息依据，结合隧道具体条件确定开展监控量测。
正洞量测选择洞内、外观察，拱顶下沉以及水平净空变化量测三个必测项目,为日常施工管理提供有关数据资料，指导施工。
监控量测施工作业指导书(改)(DOC)
目录1 目的 (2)2 编制依据 (2)3 适用范围 (2)4 量测项目 (2)5 量测方法和要求 (2)6 测点布置 (2)7 常用量测仪器及量测频率 (5)8 监测资料整理、数据分析及反馈 (5)9 监控量测管理 (6)10 监控量测质量保证措施 (6)监控量测施工作业指导书1 目的现场监控量测是隧道施工管理的重要组成部分，它不仅能指导施工，预报险情，确保安全，而且通过现场量测获得围岩动态的信息（数据），为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，为完善隧道工程设计与指导施工提供可靠的足够的数据。
2 编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008）⑵新建蒙西至华中地区铁路煤运通道工程隧道施工监控量测实施方案（试行）⑶《铁路隧道设计规范》（TB10003-2005）⑷《铁路隧道监控量测技术规程》（Q/CR9218-2015）⑸《关于进一步明确软弱围岩及不良地质隧道设计施工有关技术规定的通知》（铁建设［2010］120号文）3 适用范围适用于新建铁路蒙西至华中地区铁路煤运通道岳阳至吉安段MHSS-7标九岭山隧道围岩监控量测。
4 量测项目九岭山隧道施工监测项目分必测项目(表4.1)和选测项目。
一般地段原则上只做必测项目，选测项目按隧道工程实际需要进行施做（单独进行方案设计）。
九岭山隧道施工监测必测项目表4.15 量测方法和要求1）洞内、外观察洞内开挖面观察：开挖工作面观察应在每次开挖后进行，及时绘制开挖工作面地质素描图、填写开挖工作面地质状况记录表，并与勘查资料进行对比，此项工作由地质预报单位或专业地质工程师进行整理。
洞内已施工地段观察：喷射混凝土、钢拱架或格栅钢架变形等工作状态。
主要观察内容如下：①初期支护完成后对喷层表面的观察以及裂缝状况的描述和记录，要特别注意喷混凝土是否开裂和剥落。
②钢拱架或格栅钢架有无扭曲变形、整体下沉等现象；③拱架或围岩有无异响。
洞外观察重点应在洞口段和洞身浅埋段，记录地表开裂、地表变形、边坡及仰坡稳定状态、地表水渗漏情况等，同时还应对地面建（构）筑物进行观察。
监控量测作业指导书
监控量测作业指导书—、监控量测的目的：监控量测是隧道在施工过程中，对围岩支护体系的稳定状态进行监测，为初期支护和二次衬砌设计参数的调整提出依据，是确保施工及结构运营安全、指导施工过程、便利施工管理的重要手段，采用新奥法原理设计、施工的隧道，监控量测是施工中不可缺少的施工程序。
二、监控量测的项目：1、必测项目是施工中必须作为一道工序进行的监控量测项目。
它包括：（1）洞内外观察（2）水平相对净空变化值的量测（3）拱顶下沉的量测。
（4）地表沉降2、选测项目是根据围岩性质、隧道埋置深度、开挖方式等条件自行确定的监控量测项目，作为必测项目的验证和补充。
它包括：（1）围岩压力量测（2）钢架内力量测（3）喷混凝土内力量测（4）二次衬砌内力量测（5）初期支护与二次衬砌间接触压力量测，（6）锚杆轴力量侧（7）隧底隆起（8）围岩内部位移（9）爆破振动（10）孔隙水压力（11）水量（12）纵向位移三、量测断面的间距和频率1、地质及支护状况的观察，对判断围岩的稳定性、进行开挖前方的地质预报等十分重要，所以地质观察和记录对开挖后的每一个工作面都应进行，必要时还要进行地质描述。
对初期支护应进行喷射混凝土、锚杆、钢架等的状况描述。
2、净空变形量测断面的间距应根据围岩级别、隧道断面尺寸、埋置深度等确定，其间距按表1采用。
拱顶下沉量测与净空水平收敛量测应在同一断面内进行，并用相同的量测频率，应从表2根据变形速度和距开挖工作面距离较高的一个量测频率。
拱顶下沉及周边收敛量测间距表拱顶下沉及周边收敛量测频率表表１表（２）Ｂ-隧道最大开挖宽度3、地表下沉量测应根据隧道埋置深度、地质条件、地表有无建筑物、所采用的开挖方式等因素确定是否进行。
地表下沉量测的测点应与净空水平收敛及拱顶下沉量测的测点布置在同一断面内，沿隧道中线，地表下沉量测断面的间距可按表3采用。
地表下沉量测断面间距表注：H0—隧道埋深；B—隧道最大开挖宽度4、需要进行横断面方向地表下沉量测时，其测点间距应采取2~5米，在同一量测断面内应取7~11个测点。
监控量测施工作业指导书(精)
1编制目的现场监控量测是隧道施工管理的重要组成部分,它不仅能指导施工,预报险情,确保安全,而且通过现场监测获得围岩动态的信息(数据,为修正和确定初期支护参数,为混凝土衬砌支护时间提供信息依据,为完善隧道工程设计与指导施工提供可靠的足够的数据。
2编制依据1XX隧道施工图。
2《铁路隧道工程施工技术指南》(TZ204-20083《铁路隧道喷锚构筑法技术规范》(TB10108-20024《铁路隧道监控量测技术规程》(TB10121-20075中南部铁路通道相关文件3适用范围适用于XX隧道围岩监控量测。
4作业流程4.1 隧道监控量测流程施工中的监控量测是施工安全的保障,在施工过程中按要求进行此项工作,并将结果做系统处理后及时反馈指导施工。
监控量测工艺流程见“隧道监控量测工艺流程图”。
4.2施工现场监控项目和主要内容隧道现场监控项目及内容表1洞内观察开挖工作面的观察,在每个开挖面进行,特别是在软弱围岩条件下,开挖后应立即进行地质调查,并绘制出地质素描图。
若遇特殊不稳定情况时,应派专人进行不间断的观测。
(1对开挖后没有支护的围岩的观测①节理裂隙发育程度及其方向。
②开挖后工作面的稳定状态,顶板有无坍塌现象。
③涌水情况:涌水的位置、涌水量、水压等。
④是否有底板缝隆起现象。
(2对开挖后已支护地段围岩动态的观测①是否发生锚杆被拉断或垫板脱离围岩现象。
②喷混凝土是否发生裂隙和剥离或剪切破坏。
③钢拱架有无被压变形情况。
④锚杆注浆和喷混凝土,施工质量是否符合规定的要求。
2洞外观察洞外观察包括地表情况,地表沉陷,边坡及仰坡的稳定,地表水渗透的观察。
测点安装在开挖后。
监控量测点保证牢固可靠,挂牌标示并妥善保护,当量测值频率变化不大时,按规范要求可适当降低量测频率;各项监控测量作业均持续到变形基本稳定2周。
1周边水平位移、净空量测(1测点布置:量测挂钩材料用φ6或φ8的钢筋制作,预埋至少达到围岩表层,挂钩做成闭合三角形,保证牢固不变形。
