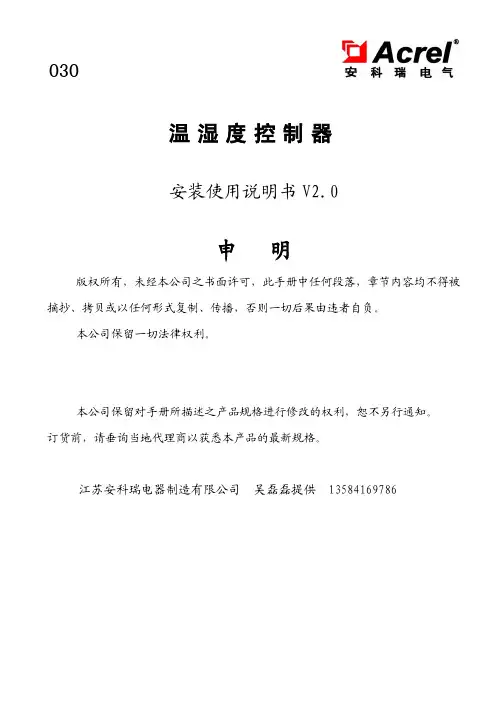

030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。
可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品分为WH普通型系列和WHD智能型系列。
产品符合国标GB/T15309-1994。
2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。
除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
2.传感器与控制器之间的连接线长度建议不要超过20米。
温湿度控制器的使用说明书
温湿度控制器的使用说明书使用说明书概述：感谢您选择使用我们的温湿度控制器。
本使用说明书将为您提供操作指导和详细参数说明，帮助您更好地使用该产品。
产品概述：本产品是一种具有温湿度检测与控制功能的设备，适用于室内温湿度的自动调节。
产品采用先进的传感器技术，控制精度高，性能稳定可靠，易于操作和安装，广泛应用于温室、工厂、药厂、实验室、仓库等场所。
使用方法：1.安装及接线本产品提供多种安装方式，用户可按照需要选择合适的方式进行安装。
为了保证操作安全，请先停止电源，并确认电路无电之后再进行接线。
2.操作电源启动后，本产品会自动开始检测环境温湿度，并将检测结果在屏幕上显示。
用户可通过屏幕上的按键调节目标温湿度值和工作模式。
也可通过RS485接口与计算机通信，进行实时数据采集和监测。
3.注意事项1）本产品请勿直放在阳光下或潮湿的环境中，避免受到过度照射或受潮而影响正常使用。
2）请勿随意打开产品外壳，以免影响产品性能。
3）为了保证产品性能，建议定期进行校准和维护，以确保其工作精度与可靠性。
4）本产品配有过温、过湿等保护功能，当环境温湿度超出设定范围时，控制器会自动停止工作，以避免对设备和环境的影响。
参数说明：1）功率电源：AC220V±10% 50/60HZ2）温度测量范围：-40℃~+100℃3）湿度测量范围：0%~100%RH4）温控精度：±0.5℃5）湿度控制精度：±5%RH6）安装方式：支持多种安装方式，包括嵌入式、壁挂式等。
结论：温湿度控制器是一种高性能、高精度的温湿度自动调节设备，适用于不同场合的使用需求。
本使用说明书提供了详细的产品参数和操作方法，我们相信您通过本说明书的阅读和理解，一定能更好地使用本产品。
同时，本公司也期待着您宝贵的建议和意见，以便更好地为您提供服务。
温湿度控制器WSD-Z3T8说明书

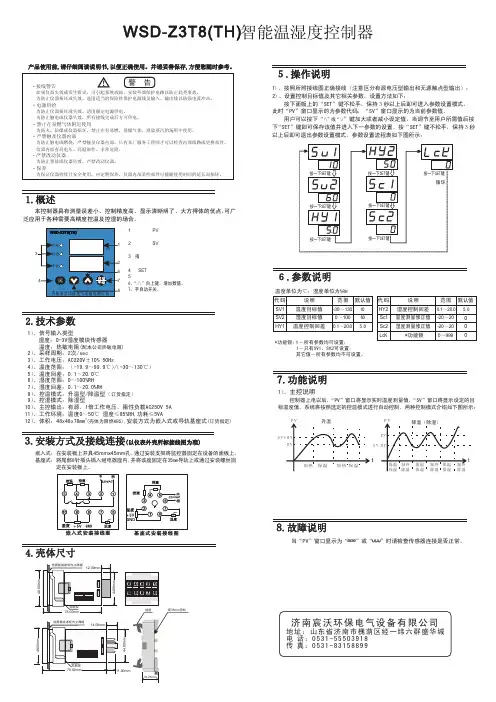

智能温湿度控制器WSD-Z3T8(TH) 1）、信号输入类型湿度：0-3V湿度模块传感器 温度：热敏电阻(配本公司热敏电阻) 2）、采样周期：2次/sec 3）、工作电压：AC220V±10% 50Hz 4）、温度范围：（-19.9～99.9℃）/（-30～130℃） 5）、温度回差：0.1～20.0℃ 6）、湿度范围：0～100%RH 7）、湿度回差：0.1～20.0%RH 8）、控温模式：升温型/降温型（订货指定） 9）、控湿模式：除湿型 10）、主控输出：有源，1倍工作电压，阻性负载AC250V 5A 11）、工作环境：温度0～50℃ 湿度≤85%RH,功耗≤5VA 3 12）、体积：48x48x78mm (壳体为阻燃ABS),安装方式为嵌入式或导轨基座式(订货指定)产品使用前,请仔细阅读说明书,以便正确使用。
并请妥善保存,方便您随时参考。
本控制器具有测量误差小、控制精度高、显示清晰明了、大方得体的优点，可广泛应用于各种需要高精度控温及控湿的场合。
1.概述2.技术参数3.安装方式及接线连接(以仪表外壳所标接线图为准)嵌入式：在安装板上开具45mmx45mm 孔，通过安装支架将监控器固定在设备的面板上。
基座式：将尾部8针插头插入继电器座内,并将该座固定在35mm导轨上或通过安装螺丝固 定在安装板上。
4.壳体尺寸前面板或者柜内立隔板前面板或者柜内立隔板14.00mm48.00m m44.80m m插座6789 10前面板或者柜内立隔板安装架1234544.80m m48.00m m78.00mm12.00mm５.操作说明1）、按照所附接线图正确接线（注意区分有源电压型输出和无源触点型输出）；2）、设置控制目标值及其它相关参数，设置方法如下：按下面板上的“SET”键不松手，保持３秒以上后即可进入参数设置模式。
此时“PV”窗口显示的为参数代码，“SV”窗口显示的为当前参数值。
用户可以按下“∧”或“∨”键加大或者减小设定值，当调节至用户所需值后按下“SET”键即可保存该值并进入下一参数的设置。
温控器说明书
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
温湿度控制器使用说明书
恒温恒湿控制系统使用说明书天英科技创新协会一、 概述 恒湿恒温控制器用于封闭空间温湿度控制，通过传感器采集，与执行设备构成闭环回流系统。
温湿度传感器采用模拟器件设计，其抗干扰能力强，传输距离远，精度准确。
并具备抗潮湿、抗腐蚀等优点。
设备面板如下图所示：恒温恒湿控制器加湿温度湿度▲▲●加湿恒湿去湿定时加湿加温恒温制冷风机%RH 菜单 设定 设定 加数 减数 确定℃温度上限 温度下限 湿度上限 湿度下限实时温度实时湿度二、 功能特点1、 上电校准功能，可对温湿度传感器进行自动校准；2、 湿度范围可根据客户要求任意设定。
示例：如设定上限湿度95%，下限湿度75%，也就是说湿度在75%-95%之间范围内循环加湿和去湿动作。
如湿度低于74%值，立即启动加湿设备工作。
如湿度高于96%值，立即启动去湿设备工作；3、 定时模式+自动模式双重控制；4、 手动一键加湿；5、 可设定温湿度会差范围；6、 特殊客户要求型号：温度+湿度自动控制系统可定制；三、仪表输出四路继电器输出，每个继电器最大负载AC220V/10A。
四、技术指标1、测控范围：温度：0～100℃湿度：0～100%RH2、控温灵敏度：±0.1℃控湿灵敏度：±1%RH3、测温精度：±0.5%F.S.±1个字测湿精度：±3%RH F.S.±1个字4、电控定时范围：工作时间--0～99秒、0～99分停止时间--0～99秒、0～99分5、控制输出接点最大功率：控温、电流5A/AC220V；控湿、电流5A/AC220V；控时、电流5A/AC220V6、仪表工作环境：0～45℃，相对湿度不大于85%7、仪表工作电压：AC220V±10% 50HZ；仪表功耗：约6瓦五、使用方法时间按一下间和开启时间，通过加数、减数键设定大小，按确定键保存并退出。
HS系列使用说明书
HS经济型系列红外温度传感器使用说明书一、概述台湾LETON雷特科技HS经济型系列在线式红外温度传感器为一体化、集成式红外温度传感器，具有实时响应时间快、灵敏度高、非接触式、使用安全及寿命长等优点。
光学系统与电子线路共同集成在不锈钢外壳内。
壳体上的标准螺纹可与固定安装部位快速连接，便于安装。
同时还可加装各种选件（如气管吹扫器、独立安装支架、可调安装支架、防尘防水保护罩、冷却装置等）以满足各种工况场合的特殊环境要求。
二、主要应该范围主要应用于石油化工、科学实验、印刷造纸食品加工、干燥、纺织、制药、配电柜、耐火材料包装、滚筒覆膜机、电机等难以直接接触危险或快速移动物体的测温。
本系列红外温度传感器对光亮或抛光金属物体测温效果不佳，金属表面需有涂层或粘贴耐高温胶带方可达到准确的测量效果。
三、红外测温原理红外线是一种电磁波，波长在0.76～100μm之间，一切温度高于绝对零度（－273.16℃）的物体都在不停地向周围空间发出红外辐射能量，物体的红外辐射能量的大小及其波长的分布与它的表面温度有着密切的关系。
因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这是红外辐射测温所依据的基础。
红外温度传感器是一种热电子传感器，红外温度传感器主要由以下部件组成：———光学系统（透镜/光谱滤波器）———光电探测器———电子放大器———信号处理辐射体发出的红外辐射，进入光学系统，经调制器把红外辐射调制成交变辐射，由探测器和电子线路将红外辐射的功率能量转变成为相应的电信号。
四、HS系列主要特点1、高精度：测量值±1%或±2℃（取大值）2、快速响应时间：300ms的快速响应速度3、距离系数比：D：S=25：14、抗干扰性高：电源、模拟输出相互隔离，具有较强的抗电源电磁干扰功能5、坚固的不锈钢外壳，具有耐腐蚀功能6、测温范围广：0~1300℃7、多种输出方式可选：4~20mA（二线制）或0~5VDC（四线制）（0~10VDC输出需定制）8、具有信号短路和电源接反自我保护功能五、光路图（D ：S=25：1）及外观尺寸图六、技术参数 七、电气安装接线1、4~20mA 二线制电流输出型：2、0~5VDC 四线制电压输出型：八、质量保证每台仪器出厂都经过合格的质量检验程序，如果使用过程发生任何问题，请立即联系服务商。
温湿度控制器WSD-Z3T8说明书
智能温湿度控制器WSD-Z3T8(TH) 1）、信号输入类型湿度：0-3V湿度模块传感器 温度：热敏电阻(配本公司热敏电阻) 2）、采样周期：2次/sec 3）、工作电压：AC220V±10% 50Hz 4）、温度范围：（-19.9～99.9℃）/（-30～130℃） 5）、温度回差：0.1～20.0℃ 6）、湿度范围：0～100%RH 7）、湿度回差：0.1～20.0%RH 8）、控温模式：升温型/降温型（订货指定） 9）、控湿模式：除湿型 10）、主控输出：有源，1倍工作电压，阻性负载AC250V 5A 11）、工作环境：温度0～50℃ 湿度≤85%RH,功耗≤5VA 3 12）、体积：48x48x78mm (壳体为阻燃ABS),安装方式为嵌入式或导轨基座式(订货指定)产品使用前,请仔细阅读说明书,以便正确使用。
并请妥善保存,方便您随时参考。
本控制器具有测量误差小、控制精度高、显示清晰明了、大方得体的优点，可广泛应用于各种需要高精度控温及控湿的场合。
1.概述2.技术参数3.安装方式及接线连接(以仪表外壳所标接线图为准)嵌入式：在安装板上开具45mmx45mm 孔，通过安装支架将监控器固定在设备的面板上。
基座式：将尾部8针插头插入继电器座内,并将该座固定在35mm导轨上或通过安装螺丝固 定在安装板上。
4.壳体尺寸前面板或者柜内立隔板前面板或者柜内立隔板14.00mm48.00m m44.80m m插座6789 10前面板或者柜内立隔板安装架1234544.80m m48.00m m78.00mm12.00mm５.操作说明1）、按照所附接线图正确接线（注意区分有源电压型输出和无源触点型输出）；2）、设置控制目标值及其它相关参数，设置方法如下：按下面板上的“SET”键不松手，保持３秒以上后即可进入参数设置模式。
此时“PV”窗口显示的为参数代码，“SV”窗口显示的为当前参数值。
用户可以按下“∧”或“∨”键加大或者减小设定值，当调节至用户所需值后按下“SET”键即可保存该值并进入下一参数的设置。
温湿度控制仪使用操作规程
温湿度控制仪使用操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!温湿度控制仪使用操作规程1、检查接线正确、电源电压正常之后，接通仪表电源，仪表上电复位，进入工作状态，开始对温湿度进行测量、显示和控制。
HS定时遥控温控器功能说明
HS定时遥控温控器功能说明主要功能：控温运行输出方式：检测温度≥控温值关闭输出，检测温度≤控温值减去回差值开启输出。
定时开机/定时关机：可按需要设置定时开启控温或定时关闭控温（此功能由遥控器操作）。
显示温度可校准：遇检测温度不准确时可由用户自行校准。
控温回差可自行设置：开启~关闭之间的控温回差可由用户自行调节。
控温值可任意设置：可设置范围-10~110°（出厂默认40°）。
温度探头故障报警：遇温度检测电路短路、断路等蜂鸣报警，屏幕显示E1。
防冻保护：待机时遇检测温度≤5开启输出，≥8°关闭输出，不升温则长期输出。
永久记忆：最后设置过的参数、运行模式、运行状态断电后永久记忆。
初始检测：上电后数码管全屏显示及所有指示灯点亮2秒、同时蜂鸣器长鸣2声、紧接着输出2次。
开机关机及控温值调节操作：开关机：待机时按本机或遥控器的开关键开启控温，运行时按开关键关闭控温，开机后工作灯点亮，关机后工作灯熄灭，输出开启时加热灯点亮，输出关闭时加热灯熄灭。
控温值调节：运行时，直接短按+-键调节控温值，屏幕由检测温度显示转换成控温值闪烁显示，完后按钮不动作5秒保存设置并返回检测温度显示。
高级菜单设置操作：显示温度校准：待机时，按住+键5秒后屏幕闪烁显示0，然后按+-键调节，完后按开关键保存设置并返回待机，调节范围：下减10°~上加10°。
控温回差值设置：（出厂默认5°）待机时，按住-键5秒后屏幕闪烁显示5，然后按+-键调节，完后按开关键保存设置并返回待机，调节范围1~20°。
定时开关设置操作及遥控器功能定时开机设置：待机时按遥控器的设置键，定时开灯点亮，主机屏幕闪烁显示定时时间，按+-键调节，范围1-24小时，完后按设置键保存设置返回待机并进入倒计时，倒计时结束开启控温运行。
定时关机设置：控温运行开启后按遥控器的设置键，定时关灯点亮，主机屏幕闪烁显示定时时间，按+-键调节，范围1-24小时，完后按设置键保存设置返回待机并进入倒计时，倒计时结束关闭控温运行。
温湿度控制器说明书
温湿度控制器说明书1. 产品概述1.1 功能特点- 温湿度监测：能够实时监测环境的温度和湿度。
- 控制功能：根据设定值自动调节空气条件，以达到所需的目标温湿度。
- 报警系统：当环境超出预设范围时发出声音或光信号报警。
2. 安装与设置2.1 硬件安装步骤：a) 将控制器插入电源插座，并确保供电正常；b) 连接传感器并放置在需要检测的位置上；c) 根据用户手册连接其他外部设备（如加热、降低湿度等）。
2.2 软件设置步骤：a) 打开控制面板，在菜单中选择“设置”选项；b) 输入所需的目标温湿度数值，并保存更改；c) 配置报警参数，包括触发阈值和响应方式。
3.使用方法及操作指南3.１显示屏介绍:a）当前室内/室外温湖显示区域;b）工作模式显示区域;c ) 设置按钮:用于进入设置界面进行参数调整;d）报警指示灯:当温湿度超出设定范围时，会有声音或光信号提示。
3.２操作步骤:a) 打开电源，并确保控制器正常启动；b) 根据需要，在显示屏上选择所需的工作模式（如自动、手动等）；c ) 如果需要更改目标温湿度值，请按下“设置”按钮并根据菜单操作说明进行修改；d）观察当前环境数据和报警状态，必要时采取相应的行动。
4. 故障排除4.1 常见问题及解决方法：a) 控制器无法启动：检查电源连接是否正确。
b) 温湿度不准确：确认传感器位置是否合适，并重新校准系统。
c) 报警功能失效：检查配置文件中的阈值和响应方式。
5. 安全注意事项- 在使用过程中请遵循相关安全规定以及本产品用户手册提供的建议。
6.附件7.法律名词及注释：- 目标温湿度数值(Target Temperature and Humidity Value): 用户希望达到室内/室外空间里特定时间段内期待得到稳态条件下最佳的温度和湿度数值。
- 传感器(Sensor): 能够测量环境中特定物理量（如温度、湿度等）并将其转换为电信号输出的装置。
温湿度说明书
一、 产品概述WSD温湿度变送器利用进口温湿度传感器探头来测量空气中的温度、湿度。
广泛应用于机房、厂房车间、图书档案管理、实验室以及其他需要温湿度测量和控制的场所。
二、 产品特点★ 壁挂吸顶结构设计，易于安装★ 精度高，一致性好，产品防护性能好★ 独特风道设计，防止电路温升影响传感器真实测试★ 大液晶显示温湿度、报警状态★ 按键任意修改温湿度报警点，设置后重开机数据不丢失★ 可选RS485输出，标准的MODBUS协议★ 可选有无液晶显示三、主要技术参数供电电压 DC24V(22V~26V)（可选DC12V）测量范围温度：-10℃~60℃(可选－20℃～＋60℃ ； 0℃～＋60℃)湿度：0～100%rh测量精度温度：±0.5℃在25℃时湿度：±3%rh 在25℃时模拟输出 4~20mA或RS485输出负载 电流输出<=500Ω,外壳尺寸 86mm×86mm×32.5mm(不含端子座部分)安装方式室内墙面安装，天花板吸顶安装产品重量约400g材料防火ABS树脂四、外形尺寸五、接线定义1、端子1： 电源正，DC24V2：温度电流输出3：湿度电流输出4：电源地可选RS485输出当同时有模拟信号和485信号时：5-6：RS485+7-8：RS485-当无模拟信号有485信号时2：RS485+3：RS485-注：右图中变送器功能为同时4-20mA电流输出和485输出示例2、引线为了减小空间，用户可以要求用引线方式，引线从备用孔中引出，也可以从后面板孔内引出。
六、安装方式及注意事项1、安装步骤：可通过变送器后盖上下葫芦孔挂于墙面，或用螺钉通过周围的定位孔固定于墙面2、注意事项：★变送器尽量垂直放置，安装时，保证传感器在变送器的下方（变送器上的字体为正方向）★ 传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。
★避免在易于传热且会直接造成与待测域产生温差的地带，否则会造成温湿度测量不准确★安装在环境相对稳定的区域，避免直接光照，远离窗口及空调暖气等设备，避免直对门窗★尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等。
湿度控制器使用说明书
湿度控制器使用说明书尊敬的用户：感谢您购买我们的湿度控制器！本使用说明书将为您提供详尽的使用信息，以确保您能正确、高效地使用这款产品。
请您仔细阅读以下内容，并按照所述步骤进行操作。
一、产品概述湿度控制器是一种智能设备，用于精确测量和调节环境中的湿度水平。
它可以广泛应用于家庭、办公室、实验室等场合，帮助您创建一个舒适、健康的生活环境。
二、产品特点1. 高精度测量：湿度控制器采用先进的传感器技术，能够准确感知环境湿度，测量精度高。
2. 定时控制：您可以通过设置控制器的定时功能，实现自动开启或关闭设备，满足您的个性化需求。
3. 多功能显示：湿度控制器配备清晰明亮的显示屏，能够实时显示当前湿度水平，并提供温度、时间等多种显示信息。
4. 智能调节：控制器根据您设定的湿度范围，通过智能调节，实现湿度的自动控制，无需频繁的人工干预。
5. 静音运行：产品采用静音设计，无噪音运行，不会对您的正常生活或工作造成干扰。
三、使用步骤1. 准备工作：a. 检查产品包装是否完好无损。
b. 请务必确认产品配备齐全，包括湿度控制器本体、电源线等。
c. 确保设备的工作环境通风良好，避免过度拥挤或阻塞。
2. 连接电源：将电源线的一端插入湿度控制器的电源接口，另一端插入可靠的电源插座。
确保插入正确无松动。
3. 设置：a. 开启湿度控制器，您将看到显示屏亮起，此时设备即进入待机状态。
b. 通过按键或触摸屏幕，进入设备菜单界面。
根据个人需求，设置湿度范围、定时功能等参数。
c. 在菜单界面中，您还可以查看当前环境的湿度和温度信息。
4. 自动控制：a. 湿度控制器将根据您设定的湿度范围进行自动调节。
当环境湿度超出该范围时，控制器将启动相关设备（例如加湿器或抽湿机）来调节湿度至设定值。
b. 当湿度恢复到设定范围内时，控制器将关闭设备。
5. 手动操作：a. 如果您需要手动操作，可以进入相应的菜单界面，根据需求调整湿度设定值或切换工作模式。
b. 若要关闭湿度控制器，请将设备设置为“关机”状态，并拔出电源线。
Series HS 湿度开关产品说明说明书
Model Supply Power Price
HS-311 115 VAC
$60.00
HS-312 230 VAC
60.00
1-11/32 [34]
1-7/64 [28]32-3/8[76][60]
Panel Cutout 2-51/64˝ x 1-9/64˝ (71 x 29 mm)
SPECIFICATIONS Relative Humidity Range: 10 to 100% RH. Input: 0 to 1 V, 0 to 3 V or 4 to 20 mA. Accuracy: THC-P: ±5% @ 20 to 80%; HS: ±1% RH. Display: 3-digit, green, 1/2˝ (12.7 mm) digits. Resolution: 1 digit. Temperature Limits: 32 to 158°F (0 to 70°C). Storage Temperature: -4 to 176°F (-20 to 80°C). Output: 8 A SPDT relay @ 250 VAC resistive. Horsepower Rating (HP): 1/3 HP. Control Type: ON/OFF. Power Requirements: 115 VAC or 230 VAC (depending on model). Memory Backup: Nonvolatile memory. Weight: 2.3 oz (65 g). Front Panel Rating: IP64. Agency Approvals: CE, cUR, UR.
智能型温湿度控制器使用说明书
智能型温湿度控制器使用说明书一、概述智能型湿湿度控制器采用安息字温湿度传感器，以数码管方式显示温度、温度值，带有风扇，加热器接点，并有加热器断线报警、传感器故障指法示等功能。
产品还可带有RS485通讯接口或报警开关量输出，用于实现环境温、湿度值及工作状态参数向上位机远传，适合无人值守变电站要求。
用户可通过按键编程任意设定温度、湿度的上下限，循环显示方式，通讯参数等。
产品抗干扰能力强，可靠性高，符合GB/T15309-1994标准。
二、主品特点◆生产工艺先进，产品品质先秀；◆采用集成数字温湿度传感器，测量精度高，接线方便；◆每一路测量对应2个控制输出接点，可分别接加热器和风扇；◆通过按键编程，用户可任意设定控制参数及控制器工作参数；◆仪表设定数据永久保存，掉电后不丢失；◆抗电磁干扰能力极强；◆具有密码保护功能；三、产品规格四、接线图五、产品操作指南5.1 面板显示介绍编号名称状态示例说明1 温度显示区xx.x℃显示当前通道测量湿度，图中显示为第一个传感器的湿度为38.7℃，显示范围-40.0-100.0℃。
编程时显示菜单及数据2 通道指示灯指示灯亮显示当前测量通道，CH1/CH2/CH3。
5.2 系统上电依照说明正确接线后，接通电源即进入工作状态。
5.3 测量在测量状态下，区域1、2、3显示当前测量通道及温度、湿度值、并且1-3个传感器通道的温湿度值可通道显示设置成手动切换及自动循环显示。
5.4 控制当环境的温度或湿度值满足预先设置的工作条件时，启动加热器或是风扇，同时对应的工作指示灯点亮。
5.5 系统设置模式在正常情况下，仪表处于正常工作状态，此时按下MENU键，进入系统设置模式，初始化密码为9999，此时要求用左右方向键将密码改为“0001”，按回车键进入主菜单。
进入主菜单后，区域1显示CH1，按回车键进入通道1工作参数设置，按左右键则切换到其它同一级菜单，这一级菜单有“CH2”，“CH3”，“CONN”，“DISP”，分别是设置通道2，设置通道3，设置通讯，设置显示模式。
湿度温度控制器产品说明书
230 V Optional* Versions
System comes complete with temperature/humidity probe and controller.
Shown smaller than actual size.
Description
Relative humidity/temperature controller, °F display, 120 Vac, includes probe
Relative humidity/temperature controller, °C display, 120 Vac, includes probe
RHCN-2F, relative ity/temperature controller with ºF display, $625
Hu-53
)UHHSKRQH _ ,QWHUQDWLRQDO _ )D[ _ 6DOHV#RPHJDFRXN
Control Outputs: Dual SPDT relays, 5 A/250 Vac
Recorder Outputs: 10 mV/% RH, and 10 mV/degree
Display: 14 mm (0.56") LED, off-scale indication for open input, relay “on” LED indication
3UHVVXUH 6WUDLQ DQG )RUFH
Displacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, Pressure Reference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators, Pressure Transmitters, Strain Gauges, Torque Transducers, Valves
温湿度控制器说明书
温湿度控制器说明书温湿度控制器特点1. 温湿度控制器选用高可靠性电脑芯片与高精度测温湿传感器以智能化软件控制技术组合而成.2. 控制器具有抗干扰能力强.控制精度高.控制方式灵活,能根据不同的温湿度控制需要可对温湿度上下限.控制回差.控制方式分别进行设定,因而可适应绝大多数温湿度监控需要.可用在工业.农业及粮库和仓库等控制特性型号TDK0302电力消耗约1.5VA控制输出5A,250VAC(阻性负载)显示器件LED显示设定温度0-99.9℃设定湿度0-99.9％RH设定回差温度0-9℃,湿度0-9％RH分辨率温度0.5℃,湿度0.5％RH工作方式2种:0 1环境温度-1℃至70℃环境湿度35％RH至85％RH机械寿命最少3000,000次重量.尺寸约210克,72*72*100mm安装方式面板式,开孔尺寸67.5*67.5mm操作使用按键由左至右依次为K1.k2.K3.K4键.1. K1键为位选键:持续按住该键十秒,第一位数码呈闪烁伏态,表示仪表已进入控制值设置状态,上而三位为温度控制值,下面三位为湿度控制值,闪烁的数码即被选中的数码,若此时点按K2或K3键则该数码值呈渐序递增或递减,直至需要数值结束操作.若持续按住K2或K3键则该数码数值呈连续递增或递减,直至需要数值结束操作.若再次点按本键,被选(闪烁)数码位顺序右移,直至未位循环回到首位.2. K2键为复合键:(1)正常状态下点按该键,全部数码呈闪烁状态,表示仪表已进入控制值查看状态,上面三位数码显示的数值为温度设定值,下面三位数码显示湿度设定值,八秒后自动退出该状态.亦可点按K4键仪表则立即退出该状态,恢复显示当前温湿度值.(2)在控制值设置状态下,该键可被选状态(闪烁状态)数码时行数值递增设置.3. K3为复合键:(1)正常状态下点按该键,全部数码呈闪烁状态,表示仪表已进入回差控制绝对值查看状态,上面三位数码显示的数值为温度回差控制绝对值,下面三位数码显示湿度回差控制绝对值,八秒后自动退出该状态.亦可点按K4键仪表则立即退出该状态,恢复显示当前温湿度值.(2)在控制值设置状态下,该键可被选状态(闪烁状态)数码时行数值递减设置.4. 按K4键5秒仪表显示上下两行X-Y,上面三位首位数码闪烁,表示仪表已进入控制方式选择回差值设置状态,上面三位相对温度,下面三位相对湿度,其中X为控制方式,以0或1两种方式表示,用K1键选择后(仪表进入本状态时首先选中的是温度控制方式),该位亦呈闪烁状态,点K2或K3可以从目前控制方式转换到另一种方式(从1到0或从0到1). Y为回差值,范围0-9,用K1键选择后,该位亦呈闪烁状态,以K2或K3键进行设置.(2)正常状态下点该键,仪表则进入控制方式选择与回差值查看状态,显示的数值为控制方式和回差值.(3)在控制值设置状态.控制值查看状态.回差控制绝对值查看状态.控制方式选择与回差设置,控制方式选择与回差值查看状态下点该键可立即恢复正常(当前温湿度显示状态).5. 控制方式说明:控制方式可根据控制需要进行设定,控制方式分两种即0方式和1方式.若当前温湿度值小于设定值时输出继电器非吸合状态.但当前值达到或超出设定值时输出继电器呈吸合时为0方式.若当前值小于设定值,输出继电器呈吸合状态,但当前值达到或超出设定值时输出继电器非吸合时为1方式.用不同控制方式可进行升温(湿)或降温(湿)度控制操作.温湿度控制方式可分别设定.6. 回差值设置说明:回差值设置是防止当前温湿度值达到临近控制值时产生控制振荡,设置回差可将产生的控制振荡控制在允许的范围内,但同时也降低了控制精度,可根据实际需要在0-9之间进行选择设置.控制值.回差值设定后,(回差控制绝对值=控制值-回差值)回差控制绝对值由仪表自动计算生成.例如:控制值设定为30,回差值设定为3,回差控制绝对值=30-3=27(自动生成回差控制绝对值).温湿度回差值可分别设定.。
自动温湿度操作说明
温湿度操作和常见问题1、如何查看实时的温湿度记录：a.进入自动温湿度界面后，点连接---设置操作内容----读实时数据2、如何设置存储时间（多长时间存储一次）在设置操作内容中，左上角有个存储间隔设置成多少秒保存一次，如果不设置，系统默契认是300秒即五分钟保存一次。
3、如果保存数据到服务器A、点设置操作内容中的读历史数据，系统自动将存在控制器中的数据存到服务器上，直到系统显示读取历史数据结束。
B、读取历史数据结束后，一定要点一下数据复位按钮，否则以后再点读历史数据时，仍会把这次的数据读到数据库中，同时，如果没点数据复位按钮，控制器中的数据一但溢满，就不再保存新的数据。
（平时不开电脑的状态下，自动温湿度记录仪会自身把数据存在控制器中，要把控制器中的数据存到服务器中时，点读历史数据操作台）4、平时如何查看历史数据在连接状态下，选择好时间段，选择好模式（温度、湿度）点提取服务器数据按钮，就可以把以前存在服务器中的温湿度记当调出来！图1-15、数据超标后如何调整在设置操作内容中有个处理设置，前面可以选择1-16是8个探头所对应的温度和湿度，对应关系如图1-1所示。
处理设置后的两个文本框，前一个输你要调的探头的温度或湿度，如我要调七号探头的温度则输13，如果我要向下调5度，则在后面的的文本框中输5，如果是向上调5度，刚输—5。
输完后点处理设置下面的确定按钮！最后一个下拉列框显示《B》设置成功，请重新复位设备，证明调试完成，如果显示系统出错，重新连控制器后操作以上步骤。
注：每次调整数据都是在正确数据的基础上调整的，如现在探头是21度，已经向下调5度后，点实时数据看到的是16度，如果此时你想再向下降一度，如果直接在处理设置后输1，刚探头会变成2度，而不是你想要的15度。
6、时间久了以后，忘了以前所调的温度，想要恢复正确数据时如保操作点设置操作内容，点设置复位按钮。
(每次检查前要点数据复位按钮,保证数据是正常的读数,否则与检查组的所带设备的数据不一致,不能通过检查.)7、连接不上提示119错误：119错误造成的情况：1、网络不通2、同个局域网有别的人在操作3、刚点过断开按钮，由于控制器是工业型的，需要10-15秒的缓冲，等15秒后再连就可以，或把整个系统退出，重新进入系统再点连接。
恒温湿度控制器用户指南说明书
Book 1 4
PC 111
Catalog No. 565-163
Printed in U.S.A.
Form 50HS,HX-1SO
Pg 1
8-94
Replaces: 50HS-1SO
Tab 5a 5a
WELCOME TO EFFICIENT YEAR-ROUND COMFORT
Congratulations on your excellent choice and sound investment in home comfort!
Improper installation, adjustment, alteration, service, maintenance, or use can cause explosion, fire, electrical shock, or other conditions which may cause personal injury or property damage. Refer to this manual. For assistance or additional information consult a qualified installer, service agency, distributor, or branch. The qualified installer or agency must use only factory-authorized kits or accessories when modifying this product.
OPERATING YOUR HEAT PUMP
The operation of your heat pump system is controlled by the indoor thermostat. You simply adjust the thermostat and it maintains the indoor temperature at the level you select. Most thermostats for heat pump systems include temperature control selector, FAN switch, and SYSTEM switch. EMERGENCY HEAT control is usually provided with the SYSTEM switch.
温湿度控制仪表说明书
温湿度控制仪使用说明书温湿度控制仪，具有温湿度同时数字显示，控制值分别显示、定时打印记录等功能，仪表同时具有电压监测功能，缺水保护功能（内部有水位传感器输入接口，只要配接水位传感器，就可以适用需要缺水指示或报警的场合），内置循环定时器，使控制更加灵活，设备配上该仪表，将使其具有很高的自动控制功能。
一、主要技术指标1.1控温范围：0℃----50℃1.2控温灵敏度：±0.5℃控湿灵敏度：±2%RH1.3测温准确度：±0.3℃测湿准确度：5% ~ 7%RH1.4温、湿度控制值及上、下限：可以由用户根据需要设定。
1.5打印记录定时范围：0---999秒可设定。
1.6循环定时器定时范围：工作时间0---9.9分钟、停止时间0---9.9分钟。
1.7上位机通信定时范围：0---9.9分钟。
1.8上限工作延时设定范围：0---9.9分钟。
1.9控温输出功率：电压220V±10%AC、电流5A；控湿输出功率：电流3A；风机输出功率：电流1A。
1.10仪表工作环境条件：0℃---±45℃，相对湿度不大于85%。
1.11仪表工作电压：220V±10%；仪表功耗：<6瓦。
1.12温、湿度传感器：（智能型）1.13仪表安装开空尺寸：1 50×75（mm）。
1.14仪表外形尺寸：160×80×170（mm）。
1.15仪表重量：<1kg1.16打印机：(可扩展)二、工作原理本仪表将干、湿温传感器的等效信号转成相应的数字信号，再由微处理器进行处理后显示和智能控制。
（用户如需定时打印温度和湿度，仪表可扩展时钟和打印机接口。
扩展后，仪表能根据设定的打印时间，定时打印“年、月、日、时、分”和当时的温度、湿度。
使用时应把仪表后面板标有打印机接口（R、T）字样的两个接线端与打印机后面板对应的接线端相连，并把220V交流电源接到打印机后面板标有相，中的接线端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HS-WSD
温湿度控制器
使
用
说
明
书
保定市华硕电气有限公司
目录
一、概述 (3)
二、技术参数 (3)
三、装置介绍 (3)
四、工作原理 (3)
五、操作说明 (4)
六、外型尺寸 (5)
七、原理接线图 (5)
HS-WSD温湿度控制器说明书
一、概述
该装置以单片机为核心，使用数字传感器。
对一路温度一路湿度进行实时测量控制，并以数字方式显示。
可以根据实际温湿度测控的需要，分别对温湿度上下限和回差分别进行设置，实现对被测环境的温湿度自动调节。
该装置精度高，工作稳定。
适用于各种需要对温湿度进行检测控制的场合。
特别是电力系统各种高低压开关柜箱市式变电站的防凝路保护。
二、技术参数
1、测量范围
温度：-40℃至+123.8℃
湿度：0%RH至100%RH
2、测量精度及分辨率
温度：精度±0.5℃分辨率 0.1℃
湿度：精度±4.5%RH 分辨率 1RH%
3、参数设置范围
温度下限设置范围：0℃至25℃，环境温度低于该值启动加热。
温度回差设置范围：1℃至10℃，温度下限与温度回差之和，为停止加热的温度值。
湿度上限设置范围：60%RH至95%RH，环境湿度高于该值，启动加热。
湿度回差设置范围：1%RH至30%RH，湿度上限减湿度回差的值，为停止加热的湿度值。
4、加热触点容量：3A/220V AC
5、适用电源：AC/DC220V或AC/DC110V
6、装置最大功耗：<5W
7、外形尺寸：96mm×96mm×75mm
8、安装尺寸：91.5mm×91.5mm
9、使用环境：温度： -10℃至+50℃
相对湿度：≤95%RH
周围无导电尘埃或导致绝缘损坏的腐蚀性气体霉菌等。
三、装置介绍
1、一路温度与一路湿度测控，循环数字显示。
2、参数可根据实际温湿度测控需要调整。
3、RTU方式MODBUS通讯规约，485接口。
4、传感器接线错误或断线报警。
5、嵌入式安装。
四、工作原理
传感器单片机加热器
按键数码管
五、操作说明
1、设置键：按下“设置”键，装置退出温湿度显示模式进入参数设置选择状态，显示窗口显示当
前参数设置值，同时对应的参数指示灯点亮。
按“设置”键可从“温度下限”参数项
开始依次在不同参数间切换，选定需设置的参数。
在参数选择至“波特率”项后，再
次按下“设置”键，显示窗口出现“QUIT”字样，此时如果按下“确认”键，就会退
出参数选择模式进入温湿度显示模式。
否则继续按下“设置”键则重复从“温度下限”
项开始依次选择参数项。
2、确认键：（1）在使用“设置”键选定需设置的参数后，按下“确认”键后，相应的参数指示灯
开始闪烁，此时进入参数修改状态。
修改完参数后按下确认键，保存参数，此时参
数指示灯恢复常亮停止闪烁。
（2）在温湿度循环显示方式下，按下“确认”键可将温度或湿度显示锁定10秒，方便连续观察，10秒后恢复到温湿度循环显示模式。
在修改完参数后，必须按下“确认”
键保存修改后的参数数据，否则参数不予保存，仍为修改前值。
3、“△”键：在进入参数修改状态后，可将参数值上加，其他状态下不响应。
4、“▽”键：在进入参数修改状态后，可将参数值下减，其他状态下不响应。
注：在参数设置和修改状态下，10秒无任何操作，则LED显示退出到温湿度循环显示状态下，
不保存新参数。
说明：环境温度低于等于温度下限值时，启动加热。
高于（温度下限+温度回差）时停止加热。
环境湿度高于等于湿度上限值时，启动加热。
低于（湿度上限–湿度回差）时停止加热。
当装置显示“E0“时，说明传感器与装置无法通讯，可能是由于传感器接线错误或短线。
六、外形尺寸
1．主机尺寸：96mm×96mm×75mm
开孔尺寸：91.5mm×91.5mm
面板嵌入式安装
2．传感器尺寸如右图
(1)35mm导轨安装
(2)螺钉紧固安装孔径4mm孔距37mm
HS-WSD温湿度传感器外形图七、原理接线图。
