NK-500指针拉力计

NK-500指针拉力计1.产品简介NK-500指针拉力计是一种简单易用的力测量仪器，可用于测试各种材料的拉力。

它由机身、测力传感器、指针、显示器等组成。

机身采用质量较轻的铝合金材料制成，便携且易于携带。

测力传感器则能够准确测量物体的受力情况，指针会根据物体受到的拉力变化而显现相应的数值。

NK-500对力度变化敏感，能够测量从0到500牛的拉力，精度为5牛，非常适用于对精度要求较高的测量工作，比如在医疗、化学、机械等领域的应用。

2.使用方法在使用NK-500指针拉力计之前，建议先进行校准，以确保准确的测量结果。

具体操作如下：1.将NK-500指针拉力计水平放置，并调整仪器的“零点”位置，让指针停靠在刻度盘的零刻度位置上。

2.将一个标准质量砝码放在NK-500指针拉力计的传感器上，并调整仪器的“标定”位置，使指针停留在砝码对应的刻度上。

校准完成后，你就可以开始使用NK-500指针拉力计了。

具体使用方法如下：1.将NK-500指针拉力计的箍子（或者其他夹持器）与需要测量力度的材料相连接。

2.慢慢用力，直至材料达到预设的拉力，此时指针会停留在刻度盘上。

3.读取指针指向的数字，即为材料所受到的拉力数值。

3.产品特点•精度高：NK-500指针拉力计的测量精度高达5牛，出色的稳定性使其特别适用于那些要求高精度的测量工作。

•易操作：NK-500指针拉力计没有复杂的控制器和按钮，只需要简单的连接和按压即可轻松完成测量工作。

•高质量：NK-500指针拉力计采用优质的材质制造，耐用且不易损坏。

•多种用途：NK-500指针拉力计广泛应用于医学、化学、机械和科学研究等领域，在各种拉力测试环境下表现出色。

4.使用注意事项•在使用NK-500指针拉力计之前，必须进行校准，否则会影响测量精度。

•在使用过程中，需要注意保持机身平稳，以免影响测量结果。

•在完成测试后，应将NK-500指针拉力计置于安全位置，以确保仪器的安全性和耐用性。

拉力计操作指引

编号:HY-QC-007
版本:A
文件种类
推拉力计操作指引
生效日期:2004-9-1
仪器操作指引
页码:PAGE 1 OF 1
1.O目的和范围
为使用者提供正确的操作使用方法,以确保其精确度、稳定性和延长其使用寿命，保证产品质量和测量结果的信赖度。.
适用于生产检测超声波焊接电池铝镍复合带的焊接强度所用的NK-100型指针式推拉力计。
3．1．5刻度板调整
请确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度调整环归零。
3．2测试
将推拉力计安装于自制机台上使用，推拉力计与被测物成一条直线时再执行测试并读取数值。
3．3注意事项：
3．3．1请勿施加超过推拉力计最大测试范围之荷重，以避免造成破损及故障。
3．3．2避免将推拉力计保管或使用于低温、低湿、高温、高湿之场所，请在以下环境内保管或使用：温度-10～55℃、湿度15～90%。
2．0职责
质量工程部计量室有指导使用者正确操作及保养方法之职责。
各部门负责日常工作使用的维护和保养。
3．0程序
3．1测试前的准备
3．1．1拉伸（PULL）测试
将附属的拉伸用治具装到标示（ห้องสมุดไป่ตู้ULL）记号这一边的中心棒上；
3．1．2压缩（PUSH）测试
将附属的压缩治具中，选择适合被测试物品的治具，装到标示（PUSH）记号这一边的中心棒上；
3．1．3延长棒的使用
若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与拉力计需在同一直线上，假如不在同一直线上，将无法测得正确的荷重值。
3．1．4切换旋扭的确认
旋扭的·记号请置于TRACK位置上,切换旋扭的操作方法:PEAK向TRACK切换,将旋扭轻轻的往下压后同时往左方向转动;TRACK向PEAK的切换,将旋扭往右方向转动,此时旋扭不需要往下压;测试完成后切换用的旋扭的·记号请置于PEAK位置上,如果放在TRACK位置,会缩短内部归零弹片使用寿命.

手持指针式推拉力计使用说明

手持指针式推拉力计使用说明
作业文件版
次
第A/0版
手持指针式推拉力计使用说明书编
号
JSFZ-QA
D-SW-04 页
次
2/4
索引
序
号项目页次
1.0 目的 2
2.0 范围 2
3.0 职责 2
4.0 定义2~3
5.0 程序3~4
6.0 相关文件 4
7.0 记录 4
记号订正内
容
年月
日
订
正
审
核
批准审核编制日期日期日期
作业文件版
次
第A/0版
手持指针式推拉力计使用说明书编
号
JSFZ-QA
D-SW-04 页
次
2 /4
1.0 目的：
对手持指针式推拉力计作良好的使用及有效的管理。

2.0 范围：
此基准适用于手持指针式推拉力计的使用管理作业。

3.0 职责：
3.1 品保部门对各部门仪表管理表单作统一保管，并负责每年仪器检测。

3.2 各部门仪表由部门内专人保管。

4.0 定义：
4.1规格参数：
作业文件版
次
第A/0版
手持指针式推拉力计使用说明书编
号
JSFZ-QA
D-SW-04 页
次
3 /4
作业文件版
次
第A/0版
手持指针式推拉力计使用说明书编
号
JSFZ-QA
D-SW-04 页
次
3 / 4
作业文件版
次
第A/0版
手持指针式推拉力计使用说明书编
号
JSFZ-QA
D-SW-04 页
次
4 / 4。

指针式推拉力计操作规程

1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。

2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。

3职责质管部负责推拉力计的管理工作,检验员实施具体操作。

4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。

4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。

4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。

仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。

将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。

将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。

施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。

4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。

５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。

则，读数为27*２。

５+估值=67。

5N+估值，估值2。

5＊0.6＝1。

5Ｎ，则正确读数为67。

5+1。

5=69N。

5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。

指针式推拉力计使用说明书

指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便攜式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、攜带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。

现广泛应用于电子、高低压电器、五金製锁、汽车配件、粘胶化工、打火机及点火装置、製笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。

使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。

二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数N K -1010N 1k g 1N 0.1k g 0.05N 10g N K -2020N 2k g 2N0.2k g0.1N 20g N K -3030N 3k g 3N0.3k g0.2N 20g N K -5050N 5k g 5N 0.5k g 0.25N 50g N K -100100N 10k g 10N 1k g 0.5N 100g N K -200200N 20k g 20N 2k g 1.0N 200g N K -300300N 30k g 30N 3k g 2.0N 200g N K -500500N 50k g 50N 5k g2.5N 500g 10m m2010-27~+7015%~80%R H ℃±℃℃℃周围无震源及腐蚀性介质型号最大测试值最小测度值最小分度值推拉行程工作度运输度相对湿度工作环境桿溫溫六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。

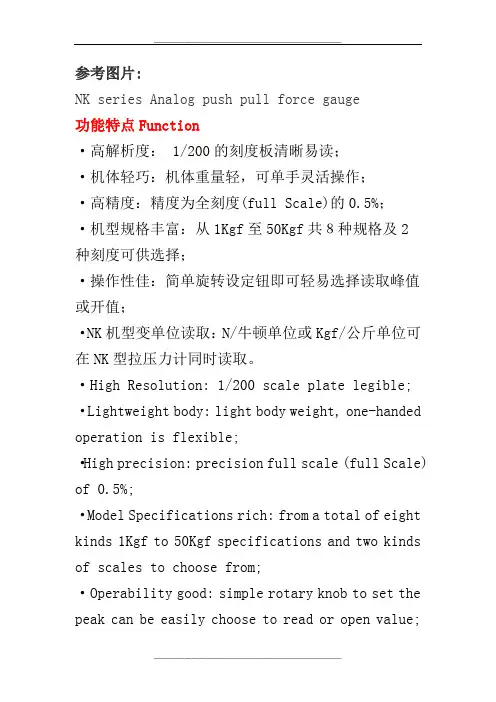

NK系列指针推拉力计说明书

参考图片:NK series Analog push pull force gauge功能特点Function·高解析度： 1/200的刻度板清晰易读；·机体轻巧：机体重量轻，可单手灵活操作；·高精度：精度为全刻度(full Scale)的0.5%；·机型规格丰富：从1Kgf至50Kgf共８种规格及2种刻度可供选择；·操作性佳：简单旋转设定钮即可轻易选择读取峰值或开值；·NK机型变单位读取：N/牛顿单位或Kgf/公斤单位可在NK型拉压力计同时读取。

·High Resolution: 1/200 scale plate legible;·Lightweight body: light body weight, one-handed operation is flexible;·High precision: precision full scale (full Scale) of 0.5%;·Model Specifications rich: from a total of eight kinds 1Kgf to 50Kgf specifications and two kinds of scales to choose from;·Operability good: simple rotary knob to set the peak can be easily choose to read or open value;·NK models change unit reads: N / Newton units or Kgf / kg unit can be read simultaneously in NK-type pull gauge.技术参数Parameters。

指针式推拉力计-操作规范

7.保养和维修
7.1为了使推拉力计能得到正确及稳定的测试值，请务必充值利用附属的夹头工具。
7.2为配合待测产品所制作的夹具必须能够承受推拉力计的最大测试荷重，承受荷重能力不够时，会造成仪器破损或危及测试人员平安。
7.3安装于其他试验机台上使用时，请使用所附4个M3螺钉来固定安装推拉力计。
7.4请勿施加超过推拉力计最大测试范围的荷或使用于低温、低湿或高温、高湿的场所，请在规定的环境内保管或使用。
〔工作温度：20±10℃ 运输温度：-27℃～+70℃ 相对湿度：15%～80% RH 工作环境：周围无震源及腐蚀性介质〕
7.6请将推拉力计保管于牢固且水平之场所，放置于不稳定之场所时，推拉力计容易跌落而导致损坏。
切换旋钮置于荷重峰值[PEAK]时,当测试达最大荷重时,指针会停在最大荷重值的位置.要将指针归零,按下切换旋钮,指针将回到[0]的位置.
6.3复数峰值的荷重值测试-1
最初有一个小的峰值,而接着还有一个大的峰值的测试时,将切换的旋钮置于荷重峰值[PEAK]位置,开始做测试,当荷重升高至一定值时不再变化时,此时荷重值为第一个小的峰值,直至测试结束,测得的峰值为第二个大的峰值.
6.4复数峰值的荷重值测试-2
最初有一个大荷重值的峰值,可做如下两个步骤测试
6.4.1切换旋钮一直置于荷重峰值[PEAK]位置时,测试时只能测得最初峰值的荷重值.
6.4.2切换旋钮先置于连续荷重[TRACK],待至荷重第二次升高时将切换旋钮置于荷重峰值[PEAK],可测得其次小的荷重峰值.
6.5被测试物的荷重值的峰值为单数或者复数不清楚时的测试.

指针式拉力、压力计设备操作说明书

设备操作說明書
仪器名称指針式拉力、壓力計功能拉力、壓力文件编号
仪器型号NK-100 厂商版本A0
一﹑面板介紹﹕
1
4
2
3
1、PULL：拉的測重端口
2、旋轉式刻度盤
3、TRACK/PEAK：測量軌跡和指針復位頂部“0”刻度轉換鍵
4、PUSH：推的測重端口
二﹑使用步驟﹕
1、將指針式拉壓力計取出，檢查指針是否在“0”刻度，若不在，可順時針或逆時針旋
轉刻度盤。

2、根據所需測試方式選擇TRACK/PEAK。

3、根據測量距離可選擇加長轉換桿。

4、根據待測物測量方式，選擇點測量，面測量，線測量或是稱鉤測量。

5、根據待測物選擇拉或推測量端。

6、選擇后進行待測物測量，測量完成，將各選件放回原處。

三﹑注意事項﹕
1、測量的力不能大於10kg。

2、不能泡在水里或是在潮濕的環境里測試。

3、“顯示表”不能往里壓或是往外拔。

4、在使用前確認指針式拉壓力計是否在有效期。

指针式推拉力计操作指引

指针式推拉力计操作指引（ISO9001-2015）1.0目的：确保使用时得到正确的数据，保证使用者有一致的操作规范。

2.0适用范围：适用于本公司检测用的推拉力计。

3.0参考文件:指针式拉压力计AK/AN/NK系列说明书。

4.0职责：品质部：推拉力计的使用、保管，及日常维护。

技术部：负责对推拉力计的校正、维修等。

5.0使用前注意事项：确认推拉力计校正是否在有效期限内，超出校正期限不可使用，必须校正合格后方可使用。

6.0操作说明：6.1选择适合用的治具，安装到推拉力计上6.1.1拉伸（PULL）测试:将拉伸用治具装到标示“PULL”记号这一边的中心棒上。

6.1.2推力（PUSH）测试:从推力用治具中选择适合被测试物用的治具，装到标示“PUSH”这一记号的中心棒上6.2延长棒的利用：如治具安装后，无法测试到被测试物时，利用延长棒来安装到中心棒上进行测试注意：使用重延长棒测试时，被测物与拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

6.3切换旋钮的确认：旋钮的●记号请置于TRACK位置上。

切换旋钮的操作方法如下：6.3.1PEAK→TRACK的切换：将旋钮轻轻往下压后同时往左方向旋转。

6.3.2TRACK→PEAK的切换：将旋钮往右方向旋转，此时不需要往下压。

6.3.3测试后的注意：测试完成后切换用之旋钮的●记号，请置于PEAKR的位置如果放在TRACK的位置的话，则内部之归零弹片使用寿命将会缩短。

6.4刻度板调整（Adjustment）6.4.1确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度板直到指针对准刻度板“0”为止。

6.4.2捶直放置使用时，特别在安装有治具的情况下，即使没有施加负载,指针也会偏向一边，这并非不良品，而时因为推拉力计与治具的自重原因，旋转刻度调整使刻度板的“0”与指针对准。

注意：使用时请不要施加超过最大荷重范围的负载,以减少推拉力计的使用寿命。

6.5测试：6.5.1牢固的握住推拉力计进行测试，拉力测试时被测试物与推拉力计成一直线时再再进行测试，被测试物和推拉力计测若没有成一直线时，则测试无法得到正确的荷重值。

手持指针式推拉力计操作规程

手持指针式推拉力计操作规程一、准备阶段1.工作环境准备：选择一个平稳、无障碍的工作区域，确保测试过程中没有外界干扰物。

2.仪器准备：确保手持指针式推拉力计电源充足，并检查仪器的电源开关是否关闭。

3.校准：在使用之前，应先校准手持指针式推拉力计，确保其精确度。

二、操作步骤1.连接物体：根据需要，将手持指针式推拉力计连接到待测物体上。

在连接过程中，应确保连接牢固、稳定，以避免测试结果的错误。

2.选择测试模式：根据需要选择手持指针式推拉力计的测试模式，可选择推力模式或拉力模式。

3.读取初始数值：在测试之前，将手持指针式推拉力计垂直于地面，读取初始刻度数值，并记录以供后续比对使用。

4.开始测试：将手持指针式推拉力计施加到待测物体上，进行推力或拉力测试。

在施加力的过程中，应尽量保持稳定，并注意避免对手持指针式推拉力计的过度冲击或扭曲。

5.读取数值：当施加力达到设定目标时，停止施力，并读取手持指针式推拉力计上的数值。

确保读取时视线垂直于数值刻度，并尽量避免角度读取误差。

6.记录结果：将读取得到的数值记录下来，并进行必要的单位转换和计算。

三、注意事项1.避免超负荷使用：在测试过程中，不要对手持指针式推拉力计施加超过其额定容量的力，以免损坏仪器或导致测试结果的不准确。

2.避免震动和温度影响：在进行推力或拉力测试时，尽量避免仪器受到外界震动或温度变化的影响，以保证测试结果的准确性。

3.保持干燥和清洁：手持指针式推拉力计应保持干燥和清洁，避免进水或沾染尘土，以免影响仪器的正常使用。

4.正常使用和存放：正确使用手持指针式推拉力计，并在使用完毕后将其存放在干燥、通风的地方，远离火源和化学品。

四、故障排除2.仪器损坏：如果手持指针式推拉力计发生明显的物理损坏或无法正常启动，应立即停止使用，并送修或更换仪器。

五、安全注意事项1.使用时注意人身安全，避免将手部或其他部位置于手持指针式推拉力计和待测物体之间，以防止受伤。

2.避免将手持指针式推拉力计指向人脸或其他人体器官，以免发生意外伤害。

指针式推拉计作业指导书

医疗设备股份有限公司编号：GRYL·ZL·QP·JCSB·M04-A/00○密指针式推拉计作业指导书（编制时间：）编制：审核：批准：受控状态：____-____-____发布 ____-____-____实施各版本建立及修订履历目录1 目的 (1)2 适用范围 (1)3 术语与定义 (1)4 职责和权限 (1)5 程序 (1)5.1注意事项 (1)5.1.1 人身安全及防护 (1)5.1.2注意事项 (1)5.1.3 应用失准验证 (1)5.2使用方法 (1)5.2.1 功能说明 (1)5.2.2 操作说明 (2)5.3维护与保养 (4)6.相关文件 (4)7.记录表样 (4)1 目的让操作人员在使用指针式推拉力计进行测量时能规范操作步骤,以避免由于操作不当引起的测量数据错误，超差等品质事故或仪器损坏。

2 适用范围本仪器型号为NK-200，适用于多行业和各类机构组织的推拉负荷测试，插拔力测试，破坏性试验等需要精确测量拉力和推力的场合。

3 术语与定义无。

4 职责和权限4.1质量部负责指针式推拉力计的发放、校验、测试、问题处理。

4.2借用人员负责指针式推拉力计日常维护，保养，使用。

5 程序5.1 注意事项5.1.1 人身安全及防护无。

5.1.2注意事项指针式推拉计在使用过程中，应注意以下事项：1）勿施加超过仪器最大测量范围的负荷，以免造成破损及故障。

2）为配合测量而制作的夹具等需满足推拉力计的最大负荷要求，以防造成一起破损或危及测试人员安全。

3）避免将推拉力计保管或适用于低温、低湿或高温、高湿的场所，在规定的环境内保管或使用。

4）仪器应保管于水平牢固的场合，防止仪器跌落而导致损坏。

5.1.3 应用失准验证5.1.3.1定期按照说明书的要求进行校正。

5.1.3.2确认测试结果数据是否与以往数据偏差不大，如偏差较大应进行仪器准确性验证。

5.2 使用方法5.2.1 功能说明5.2.1.1指针式推拉计的结构名称如图5-1：图5-15.2.1.2指针式推拉计的技术参数如表5-1：表5-1：5.2.2.1 使用前准备1）选择合适的接头夹具，安装到推拉力计上。

推拉力试验机操作说明书

應華精密表面處理(蘇州)有限公司
管理评审会议召管理评审计管理评审输管理评审评审实施计划结开管理评
R
W≤10R L≤20R
文件編號頁次版本生效日期 2/2 B 2007.6.10
推拉力試驗機操作說明書
一、操作步骤： 1.1 開機：接上電源，先打開機箱開關，再打開儀表開關按“ON/OFF”。 1.3 選擇計量單位：按儀表上的“單位”鍵，選擇需要的計量單位(本機提供了三種計量單位：N､kgf和1bf)。 1.4 程序設置 1.4.1按儀表上的“設置”鍵，設定測試力度； 1.4.2調節變頻器設定測試速度。 1.5 測試 1.5.1將試驗部品固定在模具或夾具中，放到測試台面上，並將部品的被測試部位對准儀表測試頭。 1.5.2按啟動按鈕，開始進行測試(推力測試向上移動，拉力測試向下移動)，當測試完成後，儀器自動停止，並朝相反的方向復位。 1.6 機器復位完成後，從機台上取出部品，進行判定。二、注意事項 2.1 在儀器未完全復位前，不能拿部品或移動夾具，以免損壞儀表； 2.2 若測試中出現異常，按“急停按鈕”停止試驗； 2.3 本機最大承受負荷為250N，測量時不得超出其承受負荷； 2.4 不能使用已損壞或彎曲變形夾具，以免對人、機器造成危害。三、保養及維護 3.1 儀器應避免受到震動碰傷等物理上的傷害； 3.2 在清潔儀器時不能用易散發的化學物質擦拭儀表，如揮發油、酒精等； 3.3 對儀表及時充電； 3.4 每次使用完畢後，應清潔儀器。
+1mil
W≤10R L≤20R
+1mil
W≤10R L≤20R

手持指针式推拉力计使用说明

手持指针式推拉力计使用说明一、产品概述手持指针式推拉力计是一种用于测量物体推拉力和压力的便携式测试设备。

它可以广泛应用于工业生产、质检、航空航天、石油化工、科研实验等领域。

本产品结构简单，使用方便，能够准确测量物体的推力和拉力，具有较高的精确度和稳定性。

二、产品组成三、使用方法1.连接电源将手持指针式推拉力计与电源适配器相连，插入电源插座，确认电源指示灯亮起。

2.选择测量模式按下控制按钮，切换到所需的测量模式。

手持指针式推拉力计通常有两种测量模式：推力模式和拉力模式。

推力模式用于测量物体的推力，拉力模式用于测量物体的拉力。

3.设定0点在测量前需要进行设定0点的操作。

将手持指针式推拉力计置于无外力的环境中，按下控制按钮，将指针复位到0刻度位置。

4.进行测量将手持指针式推拉力计的推尺或拉尺与待测物体相连，适当施加力或拉力。

指针会随着受力的变化而偏移，同时指示器上显示的数字也会相应变化。

待测力的值可根据指针所指的刻度或指示器上显示的数字进行读取。

5.读取测量结果读取测量结果时，可以根据指针所指的刻度来判断力的大小，也可以读取指示器上显示的数字。

推力和拉力的单位通常为牛顿（N）或千克力（kgf），根据测量要求选择合适的单位。

六、注意事项1.在使用手持指针式推拉力计之前，首先要确保其外观完好无损，避免使用过程中发生意外事故。

2.推尺和拉尺应保持清洁，避免积尘和杂质影响测量准确度。

3.使用过程中应尽量保持手持指针式推拉力计垂直或水平，避免斜角测量引起的误差。

4.当手持指针式推拉力计的电池电量过低时，应及时更换新电池。

5.在测量前后，要进行设定0点和校准的操作，确保测量结果的准确性。

6.在存放和携带手持指针式推拉力计时，应放置在干燥、通风、阴凉的地方，避免与潮湿和高温环境接触。

7.长时间不使用手持指针式推拉力计时，应断开电源以保护设备，并妥善存放。

手持指针式推拉力计使用简单方便，但在操作过程中需注意安全和测量准确性。

指针式推拉力计操作规范

2．无法接触到被测试物体时，要利用附属的延长棒来安装夹具。使用延长棒时要与被测试物体同一直线上，假如不在同一直线上，将无法测得正确的荷重值。
3．切换旋钮பைடு நூலகம்确认及操作方法：
A．荷重峰值(PEAK) ---连续荷重(TRACK)的切换：
将切换旋钮轻轻的往下压后同时往左方向回转，使旋钮的标志在连续荷重(TRACK)的位置上。
仪器
保养
1．清洁，防止水、灰尘、腐蚀性气体等侵入机内，以免影响推拉力计的正常工作
2．应放在通风、干燥、无腐蚀气体的地方储存
3．放置于稳定的地方，防止碰撞、划伤或跌落而导致损坏。
指针式推拉力计操作规范
目的
规范拉力计的日常操作，维护正常运行，保证结果的准确性。
范围
适用于拉力计的日常操作。
职责
拉力计的使用人员必须按本操作规范操作。
面
板
介
绍
1拉端中心轴2.刻度盘3.指针4.切换按钮5.压端中心轴
操作
介绍
1．若需要进行拉伸测试，则将附属拉力用的夹具安装到标示拉端的中心轴上，若需要压缩测试，选择合适的测试夹具，安装到压端的中心轴上。
B．连续荷重(TRACK) ---荷重峰值(PEAK)的切换：
将切换旋钮往右方向回转，此时旋钮弹出旋钮的标志在连续荷重(TRACK)的位置。
4．具体测试方法：测试时将被测试物体和测力计置于同一直线上再测试，试时将测试物体紧紧握住做测试，力移动的速度为：25mm(1.0in)/min---------50mm(2.0in)/min之间

指针式推拉力计操作规程

文件制修订记录1.0目的：确保使用时得到正确的数据，保证使用者有一致的操作规范。

2.0适用范围：适用于本公司检测用的推拉力计。

3.0参考文件:指针式拉压力计AK/AN/NK系列说明书。

4.0职责：品质部：推拉力计的使用、保管，及日常维护。

技术部：负责对推拉力计的校正、维修等。

5.0使用前注意事项：确认推拉力计校正是否在有效期限内，超出校正期限不可使用，必须校正合格后方可使用。

6.0操作说明：6.1选择适合用的治具，安装到推拉力计上6.1.1拉伸（PULL）测试:将拉伸用治具装到标示“PULL”记号这一边的中心棒上。

6.3切换旋钮的确认：旋钮的●记号请置于TRACK位置上。

切换旋钮的操作方法如下：6.3.1PEAK→TRACK的切换：将旋钮轻轻往下压后同时往左方向旋转。

6.3.2TRACK→PEAK的切换：将旋钮往右方向旋转，此时不需要往下压。

6.3.3测试后的注意：测试完成后切换用之旋钮的●记号，请置于PEAKR的位置如果放在TRACK的位置的话，则内部之归零弹片使用寿命将会缩短。

6.4刻度板调整（Adjustment）6.4.1确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度板直到指针对准刻度板“0”为止。

注意：使用时请不要施加超过最大荷重范围的负载,以减少推拉力计的使用寿命。

指针式推拉力计操作指导书

指针式推拉力计操作指导书（IATF16949-2016/ISO9001-2015）1.0目的提供指针式推拉力计的正确操作方法，确保测量数据的准确性。

2.0适用范围适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。

3.0职责质管部负责推拉力计的管理工作，检验员实施具体操作。

4.0内容4.1推拉力计的技术规格4.1.1使用量程：500N；4.1.2测量精度：2.5N 。

4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。

测试时，不可横向或斜向地向推拉力计杆施力；4.2.2本仪器为精密仪器，移动时应轻拿轻放。

4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时跌伤；4.3每月一次对仪器进行功能和外观进行检查及维护如下：检查仪器的准确度及指针是否可归零；保持仪器的清洁，使用干净的软布清洁仪器表面。

4.4推拉力计的操作4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。

仪表外圈刻度单位为“N”，内圈刻度单位为“KG”；4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。

将“PEAK”按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。

将其旋到“TRACK”处时，则施力的力度为非记忆状态。

施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数；4.4.4使用完毕后，将配件卸下放到仪器箱内。

4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2.5N，指针处于格与格之间，如图示：指针处于第27格至28格之间。

则，读数为27*2.5+估值=67.5N+估值，估值2.5*0.6=1.5N，则正确读数为67.5+1.5=69N。

推拉力计测试作业指导书

试用夹具，安装到标示“PUSH”端
的中心轴上。
1.4加长接杆的利用：
无法接触到被测试物时，利用附属的加长接杆来安装夹具。在使用加长接杆测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。
1.5切换旋钮的确认及操作方法：
a、荷重峰值[PEAK]：连续荷重[TRACK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮
中山诚盈塑胶科技有限公司
推拉力计使用作业指导书
仪器名称
指针式推拉力计
版本
A/0
文件编码
CY-3-Q-19
制定
品管课
1、测试前的准备
1.1选择合适的测试用接头夹具，安装到推拉力计上。
1.2拉伸测试：将附属的拉力用夹具安装到标示拉
“PULL”端的中心轴上。
1.3压缩测试：从附属的推力夹具中，选择合适的测
4、保养及注意事项
4.1请勿超负荷使用仪器，以免造成仪器破损或故障。
4.2为配合待测产品所制作的夹具必须能够承受推拉力计的最大测试荷重，承受荷重能力不够时，会造成仪器破损或危及测试人员安全。
4.3请勿将推拉力计于低温、低湿或高一直置于荷重峰值[PEAK]位置时，测试时只能测得最初峰值的荷重值。
b、切换旋钮先置于连续荷重[TRACK]，待至荷重第二次升高时将切换旋钮置于荷重峰值[PEAK]位置，可测得其次小的荷重峰值。
3.5被测试物的荷重值的峰值为单数或者复数不清楚时的测试。使用“1”的测试方法来确认荷重值的变化；在“1”的荷重值变化确认后，再确认“2”、“3”、“4”中哪一个测试方法较适合被测试物，选择后再做测试。
3.3复数峰值的荷重值测试（方法1）：最初有一个小的峰值，而接着还有一个大的峰值的测试时，将切换旋钮置于荷重峰值[PEAK]位置，开始做测试。当荷重升高至一定值不再变化时，此时荷重值为第一个小的峰值，直至测试结束，测得的峰值为第二个大的峰值。
