架空输电线路防雷与接地的设计

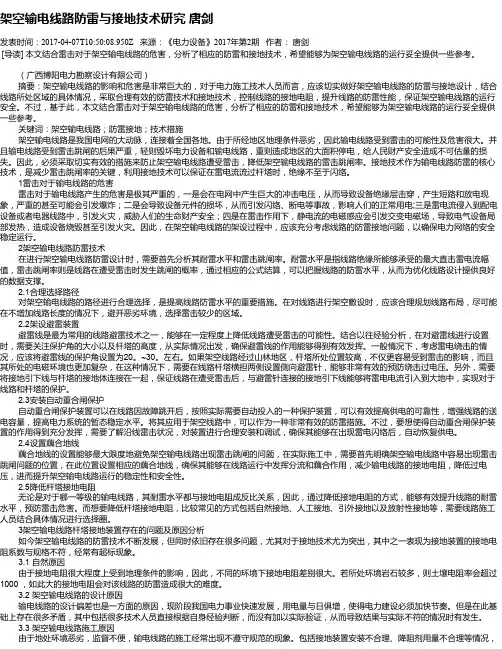

架空输电线路防雷与接地技术研究 唐剑
架空输电线路防雷与接地技术研究唐剑发表时间：2017-04-07T10:50:08.950Z 来源：《电力设备》2017年第2期作者：唐剑[导读] 本文结合雷击对于架空输电线路的危害，分析了相应的防雷和接地技术，希望能够为架空输电线路的运行妥全提供一些参考。
（广西博阳电力勘察设计有限公司）摘要：架空输电线路的影响和危害是非常巨大的，对于电力施工技术人员而言，应该切实做好架空输电线路的防雷与接地设计，结合线路所处区域的具体情况，采取合理有效的防雷技术和接地技术，控制线路的接地电阻，提升线路的防雷性能，保证架空输电线路的运行安全。
不过，基于此，本文结合雷击对于架空输电线路的危害，分析了相应的防雷和接地技术，希望能够为架空输电线路的运行妥全提供一些参考。
关键词：架空输电线路；防雷接地；技术措施架空输电线路是我国电网的大动脉，连接着全国各地。
由于所经地区地理条件恶劣，因此输电线路受到雷击的可能性及危害很大。
并且输电线路受到雷击跳闸的后果严重，轻则毁坏电力设备和输电线路，重则造成地区的大面积停电，给人民财产安全造成不可估量的损失。
因此，必须采取切实有效的措施来防止架空输电线路遭受雷击，降低架空输电线路的雷击跳闸率。
接地技术作为输电线路防雷的核心技术，是减少雷击跳闸率的关键，利用接地技术可以保证在雷电流流过杆塔时，绝缘不至于闪络。
1雷击对于输电线路的危害雷击对于输电线路产生的危害是极其严重的，一是会在电网中产生巨大的冲击电压，从而导致设备绝缘层击穿，产生短路和放电现象，严重的甚至可能会引发爆炸；二是会导致设备元件的损坏，从而引发闪络、断电等事故，影响人们的正常用电;三是雷电流侵入到配电设备或者电器线路中，引发火灾，威胁人们的生命财产安全；四是在雷击作用下，静电流的电磁感应会引发交变电磁场，导致电气设备局部发热，造成设备烧毁甚至引发火灾。
因此，在架空输电线路的架设过程中，应该充分考虑线路的防雷接地问题，以确保电力网络的安全稳定运行。
浅析架空输电线路的防雷与接地措施
浅析架空输电线路的防雷与接地措施摘要：由于防雷与接地措施不到位而引发的跳闸等事故的频繁发生，给经济社会的发展带来了很多的不便，因此，加强架空输电线路的防雷接地的相关研究是非常必要的。
本文分析了架空输电线路的雷电危害，提出了架空输电线路的防雷与接地措施。
关键词：架空；输电线路；防雷；接地引言随着我国经济的快速发展，社会各界对电力的需求也在不断增加，这促进了输电线路规模的扩大。
然而，很多架空输电线路都是露天安装的，很容易受到自然环境的影响。
其中，雷电危害就是重要的一种，它会严重威胁输电线路的运行安全。
因此，应用防雷接地技术有十分重要的现实意义。
1架空输电线路的雷电危害雷电危害大多发生在春夏两季，但是，它也会受不同地区地理环境差异的影响。
雷电对输电线路的危害主要表现在以下几方面：一是，雷电自身的高热效应危害。
当遇到输电线路时，雷电的高热效应会转变为电流，使被击中部位瞬间产生极高的热能，导致此段输电线路被融化，进而燃烧起来。
二是，雷电所产生的电磁场危害。
在雷电形成的过程中伴有电磁效应，当输电线路被雷击中时，这部分电磁效应会在雷击部位形成交变电磁场，使得电路中的电流量瞬间增大，导致线路高温燃烧。
三是，雷电附带的高压效应危害。
雷电形成的瞬间电压通常为高压，能够达到十几万伏以上。
这种高压在雷击点会对输电线路上的电气设备造成极大的攻击，导致输电线路被烧坏、出现短路的情况，甚至还会引发更严重的事故。
四是，雷电所发出的电波危害。
电波也是雷电附带的一种现象，它经常会干扰防雷装置的正常工作，使其无法有效发挥防雷功能，变为放电器反击输电线路。
2架空输电线路的防雷与接地措施2.1提升绝缘性能由于地理条件的差异，在一些地区，塔杆之间的跨度较大，这在无形当中就加大了塔杆落雷的机会。
在雷击时，电位高电压大，受绕击的概率大。
在高塔杆上增加绝缘子串，加强线路的绝缘可以有效地进行防护。
通常采用并联间隙绝缘子，电弧和绝缘子的表面在雷击闪络时最好不要有直接接触，然而操作过电压如果超过了保护间隙的承受范围则很容易造成事故。
架空输电线路防雷与接地技术的研究黄贺
架空输电线路防雷与接地技术的研究黄贺发布时间：2021-07-12T10:02:55.970Z 来源：《基层建设》2021年第12期作者：黄贺[导读] 据有关资料统计，雷击故障是影响架空输电线路运行的最主要因素之一，对架空输电线路雷电防护技术的管理应引起高度重视。
由于雷击不仅影响了架空输电线路的正常运行国网黑龙江省电力检修公司佳木斯分部黑龙江佳木斯 154002摘要：据有关资料统计，雷击故障是影响架空输电线路运行的最主要因素之一，对架空输电线路雷电防护技术的管理应引起高度重视。
由于雷击不仅影响了架空输电线路的正常运行，而且对整个电力系统的安全也造成了很大的危害。
电力施工人员需要高度重视架空输电线路的防雷接地设计，并根据所在地区的特点，制定科学、有效的防雷技术，以提高线路电阻的防护水平，保障线路的安全运行。
关键词：架空输电线路；防雷技术；接地技术当前雷击对输电线路将产生极大的冲击，导致输电线路绝缘层被击穿，发生短时间的短路或放电现象，将引起架空输电线路的严重爆炸等问题。
另外会造成设备元件损坏而引发断电分散现象，对人们的正常用电安全造成极大威胁我国电网离不开输电线路，而线路所经过的地区地理环境非常复杂，使得输电线路遭受雷击的几率大大增加，若发生输电线路遭受雷击，将影响电力装置和输电线路的正常运行，还会导致部分地区大面积停电，给人民财产安全造成巨大损失。
可有效避免架空输电线路遭受雷击破坏接地技术能有效地保护输电线路免受雷击产生的故障，通过对架空输电线路的防雷接地技术进行优化设计，可大大保证输电设备的安全稳定运行。
一、架空输电线路防雷技术分析（一）合理选择架空输电线路路径线路路径尽量避免各种恶劣环境设置，在相对较小的雷击区域采用雷击接地技术，以避免输电线路遭受雷击后造成的雷击事故。
所以在输电线路施工之前，需要对当地的地理环境、气候条件以及自然条件进行准确的分析和判断，并尽可能的远离不良地区。
保证了传输线运行效率的全面提高[1]。
浅析110kV输电线路综合防雷技术与接地电阻的设计
浅析 110kV输电线路综合防雷技术与接地电阻的设计摘要：110kV的输电线路在当今社会的电力系统中发挥着至关重要的作用，由于110kV的输电线路多在高空和山区中架设，存在着许多不安全的因素，很容易遭受鸟粪、污秽物附着、雷电等不安全因素的影响，从而导致线路跳闸、短路等电网事故的发生。
所以说防雷技术与降低接地电阻可以增强架空线路安全性，提高综合防雷技术，降低对110kV输电线路的维护费用。
因此110kV输电线路综合防雷技术与降低接地电阻的设计至关重要。
关键词：110kV输电线路防雷技术接地电阻一、110kV输电线路遭受雷击原理以及降低铁塔接地电阻的必要性110kV输电线路对整个电网系统中起着至关重要地位，在社会中也起着重要作用，能够促进社会经济的发展，提高人们的生活水平。
110kV一旦发生事故，可能导致大面积停电，造成重大经济损失，因此110kV输电线路的安全也十分重要。
110kV输电线路现在已经广泛使用，但在使用过程中经常受到雷击导致的架空输电线路事故。
而雷电属于自然现象，雷云放电一般在云中或者是云间进行的，只有很少一部分电子会对地发生，而雷云相对于其他云较低，再加上110kV输电线路的周边没有任何的带其他电性的电荷云层,这样110kV架空输电线路就会对带电雷云造成吸引，雷云集聚足够多的电荷后雷云电子被吸引且会形成电流，这些能够在很短时间内达到最大值,之后再逐渐的衰减下去,其冲击波陡度和雷电流幅值也会到达最大值。
当铁塔接地电阻没有较大时，雷击塔顶时将导致塔顶电位较高，塔顶电位Uk=Ik×R×a。
其中：Uk-塔顶电位；Ik-雷电流；R-铁塔接地电阻；a-雷电流冲击系数。
这个电压Uk足够高时，可以击穿空气，雷电流向导线释放。
再加上绝缘子表面脏污，导通电流不能及时恢复绝缘强度时，形成持续性放电，最终导致跳闸和引发一系列的事故。
这个雷击后电流也会通过输电线路的铁支架传递到地面，可能对当地的居民也会造成一定的危害。
架空输电线路的防雷与接地
处 的环 境不 同 ， 以我 们对 线路 雷击 分析 时 ， 所 既要 考 虑直击 也要 考虑 绕击 。
直 击雷 、安装 线路 避雷器 、降低杆塔 接地 电阻等措
江西电力
第 ３ ４卷
２１ ０ ０年
第 ２期
１ ５
文 章编 号 ： ０ ６ ３ ８ ２ １ ） ２ ０ １ － ３ １ ０ — ４ Ｘ（ ０ ０ ０ － ０ ５ ０
架 空输 电线 路 的 防雷 与接 地
余 力 ， 和 国 李
（ ． 西 省 抚 州供 电公 司 ， １ 江 江西 抚 州 ３ ４ ０ ２江西 五和 技 术 有 限 公 司 ， 西 南 昌 ３ ０ ９ ） ４ ０ ０；． 江 ３０６
接地 问题 。 关键 词 ： 电线 路 ； 输 防雷 接 地 ； 塔 ； 路 避 雷器 杆 线 中 图分 类 号 ： Ｍ８ ３ Ｔ ６ 文 献标 识 码 ： Ｂ
Ａｂ ｔａ ｔ Ｌ ｇ ｔ ｉ ｇ ｐ ｏ ｅ ｔ ｎ ｍｅ ｓ ｒ ｓ ａ ｅ ｐ ｔｆｒ ｒ ａ ｅ ｎ ｌ ｈ ｎ ｎ ａ ｇ ｏ ｃ ｍｅ ｔｏ ｌ Ｖ ｎ ２ Ｖ ｓ ｒ ｃ ： ｉ ｈｎ ｎ ｒ ｔｃ ｉ ａ ｕ ｅ ｒ ｕ ｏ ｗａｄ ｂ ｓ ｄ ｏ ｉ ｔ ｉ ｇ ｄ ｍａ ｅ ｔ ｅ ｎ ｆ ｌ ０ ｋ ａ ｄ ２ ０ ｋ ｏ ｇ ｔａ ｓ ｓ ｉｎ ｌ ｅ Ｔ ｅ ｌ ｅ ａ ｒ ｓ ｒａ ｄ ｉ ｕ ｓ ｒ ｕ ｄ ｎ ｅ ｅ ａ ｐ ｉｄ ｔ ｅ ｌｗｉ ｒ ｂ ｅ ｎ ｌ ｈ ｎ ｎ ｒｔ ｃｉ ｎ ａ ｄ ｒ ｎ ｍｉ ｏ ｉ ． ｈ ｉ ｒｅ ｔ ｎ ｍｐ ｌｅ ｇ ｏ ｎ ｉ ｇ ｗ ｒ ｐ ｌ ｏ ｄ ａ ｔ ｐ ｌ ｍｓ ｉ ｉ ｔ ｉ ｇ ｐ ｏ ｅ ｔ ｎ ｓ ｎ ｎ ｅ ｅ ｈ ｏ ｇ ｏ
电力架空输电线路防雷措施
电力架空输电线路防雷措施摘要：架空线防雷是一个长期而复杂的系统工程，其主要目标是通过加强其抗雷能力，减少其雷击跳闸，从而保证电网的正常运营。
线路防雷方式的选择要综合考虑线路所受雷击的种类，采取相应的防护措施，并综合考虑线路重要程度、系统运行方式、线路穿越区域的雷电强度；根据地形地貌特征、土壤电阻率的高低情况，结合当地现有线路的运营经验，进行综合对比，因地制宜；采取适当的避雷措施。
关键词：电力架空；输电线路；防雷措施；引言为了更好地满足人民的用电需求，必须保证电力网络的安全性、可靠性和有效性。
但随着电力系统的不断建设与完善，因雷击造成的用电事故也有上升的趋势，迫切需要对其进行防范；从而保证电力系统的安全、稳定，更好地满足人民群众的用电需要。
1.架空输电线路遭雷击的特点和原因分析1.1架空輸电线路遭雷击的特点在雷雨季节，由于架空输电线路处于复杂的环境中，极易遭受闪电攻击，严重影响了线路的安全与稳定性。
对电线造成的特殊危险是，当电流通过导线时，由于电流过大，会产生发热，如果温度超过了导线所能承受的极限，那么导线就会被烧毁，从而失去保护，从而造成绝缘子的闪络和击穿。
一般来说，架空输电线路上的雷击都是有一定的规律的，比如远离地面的人，就会被闪电击中，或者是土壤电阻较高的人，在这种情况下，很难被雷击。
1.2架空输电线路遭雷击的原因架空输电线路出现雷击的原因有很多，一是由于电线材料本身的绝缘性较差，二是长期使用会导致电线的绝缘性能降低。
第二，由于避雷线的布置不合理，造成了避雷线受到外部环境的影响，不能有效地发挥避雷线的功能，或者是避雷线超过了保护范围，不能保障线路的传输。
第三，避雷线接地不良，避雷线与电线间距过短，会影响线路的防雷性，增加雷击的几率。
第四，架空输电线路发生雷击事故，与防雷防护工作不力有关。
2.电力架空输电线路防雷措施2.1提高线路绝缘的水平在架设输电线路时，应注意选用绝缘子，同时应充分重视绝缘子的监控和维修保养工作。
架空输电线路的防雷与接地设计
架空输电线路的防雷与接地设计发布时间：2021-11-24T03:31:31.199Z 来源：《电力设备》2021年第10期作者：林刚刘永生[导读] 由于地形地貌以及气候环境因素的影响，我国近几年来输电线路经常会出现跳闸或者雷击的情况，根据相关调查数据结果显示，因为雷击导致跳闸的原因占据60%左右，因此相关部门需要加强对架空输电线路的防范措施，本文主要对常见的架空输电线路雷击和跳闸情况产生的原因进行分析，希望能够引起相关部门的重视。
（南京电力设计研究院有限公司江苏南京 210000）摘要：在电力运输系统中，架空输电线路是电力运输中，不可或缺的重要组成部分。
架空输电线路的安全，直接影响电力系统的可靠性。
但是，架空输电线路一般都安装在室外，线路长时间暴露在室外环境中，受到气候环境的影响较为严重，特别是在雷雨天气中，很容易受到累积出现跳闸问题。
因此，需要根据架空输电线路运行的实际状况，制定防雷与接地的相关设计方法，从而提升架空输电线路的运行质量。
本文首先对架空输电线路受到雷击跳闸的原因进行分析，其次提出有效地改善措施，希望能对今后架空输电线路运行的安全性与可靠性提供保障。
关键词：架空输电线路；防雷击；接地设计1、架空输电线路雷击跳闸现象的研究由于地形地貌以及气候环境因素的影响，我国近几年来输电线路经常会出现跳闸或者雷击的情况，根据相关调查数据结果显示，因为雷击导致跳闸的原因占据60%左右，因此相关部门需要加强对架空输电线路的防范措施，本文主要对常见的架空输电线路雷击和跳闸情况产生的原因进行分析，希望能够引起相关部门的重视。
1.1雷击情况分析通常的情况下，输电线路建设地形较为复杂，在地势较高的区域经常会受到雷击的威胁，高压电线以及输电线路在受到雷击影响之后，会产生较强的电路，电流过大无法有效的排出，形成闪络跳闸或者回流，对杆塔上的导线金属会造成较为严重的损伤，从而引起输电线路的不稳定问题。
这类问题不仅会影响电力资源供应的质量，电力系统运行的稳定性，还会对架空输电线路运行的安全造成严重的影响。
架空输电线路防雷导则
架空输电线路防雷导则架空输电线路防雷导则是为了确保电力系统的安全运行而制定的一系列指导原则。
雷电是自然界一种常见的天气现象，其可以造成电力系统的瞬时过电压，导致设备损坏、电压失控以及线路中断等问题。
为了减少雷电造成的危害，架空输电线路防雷导则制定了以下一些相关参考内容：1. 防雷系统的规划：架空输电线路防雷导则需要对电力系统中的设备进行分析和评估，确定其防雷保护要求。
根据线路的特点和周围环境，制定适当的防雷系统规划。
2. 导线选材：架空输电线路防雷导则鼓励选用钢芯铝绞线或钢芯铝包钢线等带有钢芯的导线，以增加其对雷电的耐受能力。
3. 防雷装置的选择：架空输电线路防雷导则建议在电力系统的适当位置安装避雷针、避雷带或雷电接地装置等防雷设备，以将雷电集中引入地下或大地中。
4. 避雷针的布置：架空输电线路防雷导则要求避雷针的规划和布置应符合国家相关标准，避雷针应安装在架空塔顶或高处，以提供更好的防雷保护效果。
5. 地线系统的设置：架空输电线路防雷导则鼓励设置完善的地线系统，包括接地线、接地块、接地极等，以提供低阻抗的雷电接地路径。
6. 绝缘的保护：架空输电线路防雷导则要求对设备和连接点进行绝缘保护，避免雷电造成的电弧和漏电事故。
7. 定期检测和维护：架空输电线路防雷导则强调对防雷系统的定期检测和维护，包括检查避雷针的完好性、地线系统的接地情况以及设备的绝缘状态等。
8. 人员培训和安全意识：架空输电线路防雷导则建议对电力系统的工作人员进行防雷知识的培训，并提高其对雷电危害的安全意识，以降低事故的发生率。
以上是关于架空输电线路防雷导则的一些相关参考内容。
制定和遵守这些指导原则，可以有效减少雷电对电力系统造成的危害，提高电力系统的可靠性和安全性。
架空输电线路的接地要求及防雷措施
率是切实可行 的 。 在施工过程 中， 由于施工 不达 标不规范或者接地 体丢失导致的杆塔接地 电阻过高而产生的雷 击闪络事故很多， 影响 了电网的安全稳定运行 。 ２ ． ２架 空线路 杆 塔接 地 的标 准要 求
导线端进行 并联 。 当线路上有雷 电流经过时， 避雷器导通， 雷 电流通 过避雷器和杆塔接地体泄人大地 ， 避免雷 电流继续沿线路传播进入 变 电所烧损变 电设备 。 安装线路避雷器可 以提高 线路 的耐 雷水 平 ，
曩 赫 ｜
０ 油田、 矿山、 电 力设备管理与技术 叩 … ｌ ＆ Ｔ … ｅ ｃ … ｈ ｎ ｏ … ｌ ｏ — ｇ ｙ … Ｏ ｖ ～ ｅ ｒ ｖ … ｉ ｅ … ｗ ． ． … ～ … … … … … … 一 …
架空输 电线路的接地要求及防雷措施
郭 春 颖 周 东宝 （ 国网冀北 大厂 县供 电有 限公 司， 河北廊 坊 ０ ６ ５ ３ ０ ０ ）
有效保 护绝缘子不发生闪络 。 （ ２ ） 安装侧 向避雷 针 ； 对于易发生雷害 对 架 空 线路 杆塔 的 接地 电阻和 型 式在 电力 行 业标 准 ＤＬ／ 且线路走廊 狭窄 的地 区 ， 架设侧 向耦合避雷线较 困难 ， 为了提高线 Ｔ ６ ２ ０ －１ ９ ９ ７ （ （ 交流 电气装置 的过 电压保 护和绝缘配合 》 、 Ｌ ／ Ｔ ６ ２ １ ～ 路 防绕击雷 的耐 雷水 平 ， 可 以在杆塔上加装侧 向避雷针 ， 避免 发生 １ ９ ９ ７ （ （ 交流 电气装置的接地》 中都提出了具体的要求 ， 是设计 、 安装和 导线绕击。 通常情况下线路避雷针都是安装在杆塔顶端且垂直 向上 改造架空 线路杆塔接地 的依据 。 的（ 一般高度３ ｍ） ， 而侧 向避雷针安 装在导线横担上 ， 顶端 向外侧。 侧 ２ ． ３架 空 线路 杆塔 接 地 电 阻计 算 向避雷针 的工作原理是 ： 一、 针状物 的电场 畸变 比线状 物的 电场畸 架空线路杆塔的接地 最主要的 目的就是避免雷击过 电压长久 变要 大， 因此避雷针 比避雷线更易形成迎面先导 ， 使雷 云产生的下 地施 加在 杆塔上 ， 杆塔接 地 电阻计算 应以降低冲 击挠地 电阻为 目 行先导 与避 雷针的迎面先导相遇 ； 二、 针状物相对 于线状 物不会对 的， 但根据实际情况计算 以工频接地 电阻为参考 ， 用工频接地 电阻 导 线形成耦合作用 ， 因而 降低 了导线所遭受感 应雷的感应 电压 ， 避 乘以冲击 系数 ， 即可计算 出冲击接地 电阻。 免发生反击。 （ ３ ） 加装并联 间隙 ； 并联间隙是在绝缘子 串的两端各安
阐述架空输电线路的防雷接地措施
阐述架空输电线路的防雷接地措施1 雷害概况青岛地区2012年第三季度220kV及110kV架空线路共跳闸90次，前者跳38次闸，后者跳52次闸，相比于上一年同期，其频率多43次。
评价输电线路防雷性能的两个重要指标即是耐雷水平及雷击跳闸率。
相关研究表明，杆塔耐雷水平一般需要超过进线段耐雷水平的2/3，所以接地电阻值需保证比较低。
对于220kV输电线路，一般线段耐雷水平需控制在75kA之上，进线段为110kA；对于110kV输电线路，一般线段耐雷水平需控制在40kA之上，进线段为75kA。
2 线路防雷接地电阻因素及接地装置影响因素2.1 线路防雷接地电阻因素经过双地线保护，确保耐雷达到要求的水平，所有线路的进线段接地电阻都需要保证在5～10Ω的范围内，对一般线段通常需保证在5～20Ω范围内，按照耐雷水平的需要，110～220kV输电线路对接地电阻的要求很高。
表1为110kV、220kV输电线路对接地电阻的要求。
如果输电线路是对单地线，耐雷水平在接地电阻不变的前提下低25%左右，这是因为架空地线耦合系数比较小。
实际上，即便满足了上表的基本要求，却很难达到满意的耐雷水平。
输电线路接地电阻值在很大程度上左右着线路的耐雷水平。
所以，必须对接地装置进行改进并尽量控制接地电阻。
2.2 接地装置影响因素接地体与接地引下线统称为防雷接地装置，包括地体散流电阻、接地引下线电阻和接触电阻，这也是架空输电线路的一个重要部分。
防雷接地装置的作用主要是使雷电流能够可靠流经引线、保护线路设备绝缘、减少雷击跳闸几率、消除跨步电压对人体的威胁等。
从另一个角度分，接地装置包括了自然接地体以及人工接地装置，人工接地装置的作用在于对自然接地体的补充，使得接地电阻达到保护要求。
和接地装置的冲击特性相关的几个参数有装置的结构、尺寸、埋深、土壤电阻率及雷电流等。
当土壤电阻率在500Ω·m以内时，其导电性能比较好，而土壤电阻率上升会引起接地电阻快速增大，二者大体为一次线性相关；如果土壤电阻率为1000Ω·m，接地电阻就很难下降，如果要达到5Ω的要求，就需使用770m的射线；如果土壤电阻率为2000Ω·m，接地电阻最理想的也只能确保在10～20Ω范围内，极难再降低。
架空输电线路的防雷及接地措施
