电路理论作业参考答案

合集下载

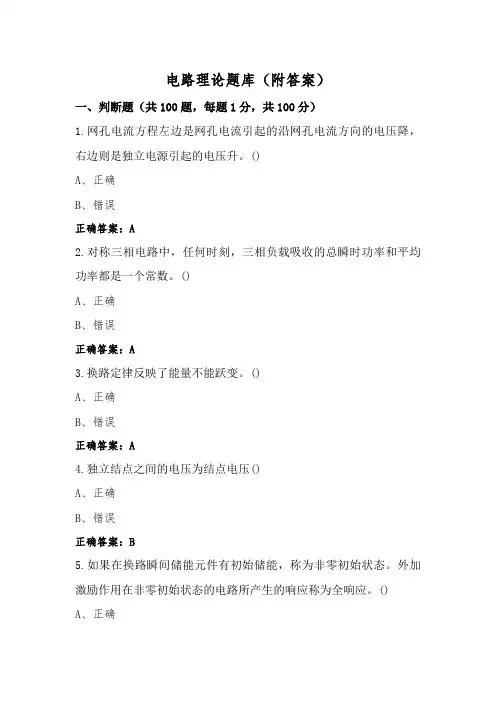

电路理论题库(附答案)

电路理论题库（附答案）一、判断题（共100题，每题1分，共100分）1.网孔电流方程左边是网孔电流引起的沿网孔电流方向的电压降，右边则是独立电源引起的电压升。

()A、正确B、错误正确答案：A2.对称三相电路中，任何时刻，三相负载吸收的总瞬时功率和平均功率都是一个常数。

()A、正确B、错误正确答案：A3.换路定律反映了能量不能跃变。

()A、正确B、错误正确答案：A4.独立结点之间的电压为结点电压()A、正确B、错误正确答案：B5.如果在换路瞬间储能元件有初始储能，称为非零初始状态。

外加激励作用在非零初始状态的电路所产生的响应称为全响应。

()A、正确B、错误正确答案：A6.三要素法适用于一阶电路且外加激励必须为直流。

()A、正确B、错误正确答案：B7.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A8.两个无源元件串联在正弦电流电路中，若总电压小于其中一个元件的电压值，则其中必有一个为电感性元件，另一个为电容性元件。

()A、正确B、错误正确答案：A9.理想变压器反映阻抗的性质与负载阻抗的性质相反。

()A、正确B、错误正确答案：B10.电流所做的功称为功，其单位有焦耳和度。

()A、正确B、错误正确答案：A11.理想变压器可以变换阻抗，阻抗变换中会改变模值和幅角()A、正确B、错误正确答案：B12.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

()A、正确B、错误正确答案：B13.视在功率在数值上等于电路中有功功率和无功功率之和。

()A、正确B、错误正确答案：B14.戴维南定理是一个十分有用的定理。

它的特点在于可将电路中某一部分电路简化，以利于分析剩下来的那部分电路。

()A、正确B、错误正确答案：A15.方波和等腰直角波相比，波形的平滑性要比等腰三角波好。

()A、正确B、错误正确答案：A16.非正弦周期信号分解后的傅里叶级数中的高次谐波幅值一定小于低次谐波幅值()A、正确正确答案：B17.非正弦周期信号分解后的傅里叶级数中截取项数的多少，取决于级数的收敛速度和电路的频率特性两方面()A、正确B、错误正确答案：A18.在计算电路的功率时，根据电压、电流的参考方向可选用相应的公式计算功率。

中南大学《电路理论》课程作业(在线作业)一及参考答案

(一) 单选题1. 用节点法分析电路，各节点方程的自导（）。

(A)恒为正(B)恒为负(C)恒为零(D)可正可负参考答案：(A)2. 一个具有4个结点和8条支路的平面网络，则其电路中独立的节点方程个数是（）。

(A)3 (B) 4 (C) 5 (D) 6参考答案：(A)3.图1.2所示电路中，已知V，则电压源电压为（）。

(A)5V(B)(C) 12V(D)参考答案：(C)4. 特勒根定理1的本质是（）。

(A)KVL的体现(B)KCL的体现(C)KVL和KCL的体现(D)功率守恒参考答案：(A)5. 电路如图1.1所示，电阻R获得最大功率时，其阻值R等于（）。

(A)4(B) 3(C) 2(D) 1参考答案：(C)6. 节点电压法的本质是（）。

(A)KVL的体现(B)KCL的体现(C)KVL和KVL的体现参考答案：(B)7. 一个具有5个结点和8条支路的平面网络，则其电路中独立的回路方程个数是（）。

(A)5 (B) 8 (C) 4 (D) 3参考答案：(A)8. 回路电流法自动满足（）。

(A)KVL (B) KCL (C) KVL和KVL参考答案：(A)9. 无源一端口电阻网络的端电压和端电流分别为24V和6A，则无源一端口网络的输入电阻为（）。

(A)(B)(C)(D)参考答案：(D)10.若元件ab的电压V，电流A，则此元件电压和电流的参考方向是（）。

(A)关联参考方向(B) 非关联参考方向(C) 不确定参考答案：(B)11.某含源一端口电阻网络的，，则短路电流（）。

(A)4A (B) 5A (C) 10A (D) 20A参考答案：(B)12. 节点电压法自动满足（）。

(A)KVL (B) KCL (C) KVL和KVL参考答案：(B)13. 无源一端口电阻网络可等效变换为（）。

(A)电阻和电压源的串联(B)电导和电流源的串联(C)电阻参考答案：(C)14. 流过理想电压源的电流大小与外电路（）。

(A)有关(B) 无关(C) 不确定参考答案：(A)15. 用回路法分析电路，各回路方程的自阻（）。

电路理论习题库+参考答案

电路理论习题库+参考答案一、判断题（共100题，每题1分，共100分）1.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。

()A、正确B、错误正确答案：A2.非正弦周期信号分解后的傅里叶级数不一定是一个收敛的无穷三角级数()A、正确B、错误正确答案：B3.由于假定各节点电压的参考极性总是由独立节点指向参考节点，所以，各节点电压在相连电阻中引起的电流总是流出该节点的。

因此，节点电压方程的等式左边是各节点电压引起的流出相应节点的电流，而右边则是电流源和等效电流源注入节点的电流。

()A、正确B、错误正确答案：A4.电阻混联是指电阻连接中，既有串联又有并联()A、正确B、错误正确答案：A5.理想变压器反映阻抗的性质与负载阻抗的性质相反。

()A、正确B、错误正确答案：B6.三相电路是一种特殊类型的复杂电路，因而仍可采用一般复杂电路的分析方法对其进行分析和计算。

()A、正确B、错误正确答案：A7.支路分析法适用于分析支路数较少的电路()A、正确B、错误正确答案：A8.正弦电路中，若串联电路的总电压超前电流(电压、电流取关联参考方向),则此电路一定呈感性。

()A、正确B、错误正确答案：A9.造成系统误差的原因主要是操作者粗心大意。

（）A、正确B、错误正确答案：B10.一个线性含源二端网络和其外部负载所构成的电路无唯一解时，此二端网络就可能无等效电源电路()A、正确B、错误正确答案：A11.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B12.对称三相电路Y-Y系统中不管是否含有高次谐波分量，U1=√3U()A、正确B、错误正确答案：B13.工程上将同向耦合状态下的一对施感电流的入端或出端定义为耦合电感的同名端()A、正确B、错误正确答案：A14.三相电路中，对称负载Y接无中线时，发生一相断路故障后，非断开相的相电压降低到电源线电压的一半。

()A、正确B、错误正确答案：A15.RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

电路理论复习题+参考答案

电路理论复习题+参考答案一、单选题（共100题，每题1分，共100分）1.电位是指电路中某点与( )之间的电压。

A、任意点B、电源负极C、参考点D、地正确答案：C2.欧姆表的标度尺刻度是()。

A、与电流表刻度相同，而且是均匀的B、与电流表刻度相同，而且是不均匀的C、与电流表刻度相反，而且是均匀的D、与电流表刻度相反，而且是不均匀的正确答案：D3.已知某正弦交流电压u=380sin(wt+φ)V,其有效值是()。

A、220VB、268.7VC、200VD、380V正确答案：B4.下列关于一阶电路时间常数的说法中，正确的是()A、时间常数越大，自由分量衰减的越慢B、时间常数越大，过渡工程进行的越快C、时间常数的大小与外施激励有关D、过度过程的快慢与时间常数无关正确答案：A5.三角形接法的对称三相负载接至相序为A、B、C的对称三相电源上，已知相电流iag=10∠0°A,则线电流IA=( )A。

A、10√3∠30°B、10√3∠-30°C、10/√3∠30°D、10/√3∠+30°正确答案：B6.对称三相交流电路，三相负载为Y连接，当电源电压不变而负载换为△接时，对称三相负载所吸收的功率应()A、减小B、增大C、不变D、无法确定正确答案：B7.万用表的直流电压挡损坏时，则( )不能使用。

A、交流电压挡B、直流电流挡C、电阻挡D、整个万用表正确答案：A8.一负载接到电压U为220V单相交流电路中，电路电流I为5A,功率因数cosφ为0.8,该电路视在功率S和有功功率P为()。

A、2200VA,1760WB、2200VA,1320WC、1100VA,660WD、1100VA,880WV正确答案：D9.非正弦周期信号三次谐波分量下感抗Xz3=9Ω,容抗Xc3=6Ω,则基波分量感抗和容抗可能为()ΩA、3、2B、3、18C、9、18D、9、2正确答案：B10.两个无损耦合线圈串联接到w)=-10rad/s、U=200V的正弦电源上，同向串联时电流I=2A,反向串联时电流为10A,则互感M为()H。

电路理论1

一. （共50题,共100分）695eee7a-2437-single1. 在图示电感电路中，电压与电流的不正确关系式应是( )。

（2分）A. B. C.★标准答案：B3df86408-a37a-single2. 在图1电路中，点划线框中的部分为一电源，电压U和电流I的正方向已给出。

该电源的外特性曲线如图2所示曲线( )。

（2分）A.a线B.b线C.c线★标准答案：Cf8b9ed47-6496-single3. 在图示电路中，R1＝2R3，R2＝2R4，U S为正值，则流过电阻R G的电流I G为( )。

（2分）A.大于零B.小于零C.等于零★标准答案：C00259ecd-178b-single4. 在计算线性电阻电路的功率时，叠加原理( )。

（2分）A.不可以用B.可以用C.有条件地使用★标准答案：A581283c5-1f83-single5. 在额定功率和额定电压分别为下列规格的电灯泡中，电阻最大的是( )。

（2分）A.100 W，220 VB.100 W，110 VC.60 W，220 V★标准答案：C73882ada-144f-single6. 在图示电路中，电压U AB为( )。

（2分）A.29 VB.-19 VC.-2 V★标准答案：A3bd0cfaa-ce98-single7. 在图示电路中，已知直流理想电压源U S= 12V。

用量程为10 V，内阻为20 k的直流电压表，测得A .B两点间的电压U AB为( )。

（2分）A.6 VB.5 VC.4 V★标准答案：Ca20d51b0-b307-single8. 图示电路中，流过理想电压源U S2的电流I为( )。

（2分）A.2.5 A，方向向上B.2.5 A，方向向下C.3.5A，方向向上★标准答案：Ab1e86229-f930-single9. 图示电路中，每个电阻R均为8，则等效电阻R AB为( )。

（2分）A.3B.4C.6★标准答案：Aa3458c08-676b-single10. 图示电路中，已知电流I1= 1 A，则电流I为( )。

电路理论习题解答第一章

1.5
u /V
内阻不为零
+ us
R0
I
+
u
RL
−
伏安关系曲线
−
I/A 0.15
0
1.5
u /V
注：这里的伏安关系曲线只能在第一象限，原因也是，一旦出了第一象限， u 和 I 的比值就变为负的了，反推出的 RL 就变为负值了，与题意不符。
V
V
1.5V
1.5V
R 内阻为零时内阻不为零时
R
1-9 附图是两种受控源和电阻 RL 组成的电路。现以 RL 上电压作为输出信号,1)求两电路的电压增益（A，gmRL）；2)试以受控源的性质，扼要地说明计算得到的结果。
1) 如果不用并联分压（在中学就掌握的东西），当然也可以用两个回路的 KVL 方程和顶部节点的 KCL 方程，得出上面的 H(jω)的表达式，但是显然这样做是低效的。 2) 事实上，本课程的目的是希望学习者能够根据不同的题目，尽可能采用多种方法中的一种最简单的方法去解决问题。因此， a) 只要没有要求，任意的逻辑完整的解题思路都是可取的； b) 学习者可以视自己的练习目的选择一种简单熟悉的方法、或者一种较为系统的方法、或者多种方法来完成习题。
第一章习题答案 1-1 已知电路中某节点如图，I1=-1A,I2=4A,I4=-5A,I5=6A,用 KCL 定律建立方程并求解 I3 ( 4A )
图 1-1 解：由 KCL 定律：任一集中参数电路中的任一节点，在任一时刻，流入该节点的电流之和与流出该节点的电流之和相同。即： I1+I3+I4+I5=I2 =〉-1+（-5）+6+I3=4 =〉I3=4（A）
1 2

电路理论模拟考试题含参考答案

电路理论模拟考试题含参考答案一、判断题（共100题，每题1分，共100分）1.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。

( )A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。

( )A、正确B、错误正确答案：A3.回路电流法是网孔电流法的推广，适用于平面电路和非平面电路。

( )A、正确B、错误正确答案：A4.电阻和电感并联电路，Ig=3A,lz=4A,则总电流等于5A。

( )A、正确B、错误正确答案：A5.非关联参考方向下计算吸收的功率，则应采用p=-ui进行计算。

()A、正确B、错误正确答案：A6.列写网孔电流方程时，互电阻一定为负值( )A、正确B、错误正确答案：B7.电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。

()A、正确B、错误正确答案：A8.用山-i平面的曲线表示其特征的二端元件称为电容元件。

( )A、正确B、错误正确答案：B9.一阶RC电路的零状态响应中电容电压和电流都是连续变化的( )A、正确B、错误正确答案：B10.电容上的电压和电流是同频率的正弦量，在相位上电压超前电流。

( )A、正确B、错误正确答案：B11.正弦电路中，复功率就是视在功率。

( )A、正确B、错误正确答案：B12.非线性时不变电容的库伏特性方程为q=C(t)u( )A、正确B、错误正确答案：B13.无伴电流源是指仅含有电流源而没有与之并联电阻的电流源( )A、正确B、错误正确答案：A14.稳恒直流电和正弦波，不含高次谐波( )A、正确B、错误正确答案：A15.动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应 ( )A、正确B、错误正确答案：A16.当耦合线圈全耦合时，耦合系数取得最大值1。

( )A、正确B、错误正确答案：A17.纯电抗发生串联谐振时相当于开路，发生并联谐振时相当于短路。

( )A、正确B、错误正确答案：B18.叠加定理只适用于线性电路的电压和电流的计算。

电路理论网上考试作业及答案

《电路理论》考试作业一1、在图示电感电路中，电压与电流的正确关系式应是( )。

A.i L u t=d dB.u L i t=-d dC. u =-Liu+2、若把电路中原来电位为2 V的一点改为电位参考点，则改后的电路中，各点电位比原来( )。

A.变高B.变低C.不能确定3、在图示电路中，已知U＝-10V，电流I＝2 A，则电阻值R为( )。

U RI+A.－5 ΩB. 5ΩC. 20Ω4、在图示电路中，已知U S = 2 V，I S = -2 A。

A、B两点间的电压U AB 为( )。

A. 1 VB. 3 VC. -1 VA BIUSSΩΩ..11 +答案:B5、在图示电路中，电源电压U= 10 V，电阻R= 30 Ω，则电流I值为( )。

A. 3 AB. 2 AC. 1 ARRI....+U6、在图示电路中，已知：U S＝1 V，I S＝1 A。

电流I为( )。

A. 1 AB. -1 AC. 2 AUII1ΩSS..+－7、电路如图所示，当开关S闭合后，电压U为( )。

A.增大B. 不变C. 减小U R R R S 12L ..－+S +－U8、图示电路中，电压 U AB 为 ( )。

A. 12 VB. -12 VC. 0I U I S 1S S 24 A6 V 2 A 3 ΩU ..ABAB ++－－9、某一有源二端线性网络如图 1 所示，已知 U S1 = 6 V 。

该网络的戴维宁等效电压源如图 2 所示，其中 U S 值为 ( )。

A. 4 VB. 6 VC. 8 VU R ABAB1 Ω1 Ω图 1图 2S 01 ΩU S 1..+－+－10、在图示电路中，已知：U S = 9 V ，I S = 6 mA ，当电压源 U S 单独作用时，通过 R L 的电流是 1 mA ，那么当电流源 I S 单独作用时，通过电阻 R L 的电流 I L 是( )。

大工19春电路理论在线作业123满分答案

大工19春《电路理论》在线作业11、当满足最大功率匹配条件RL=RO时，RO吸收的功率（）RL吸收的功率。

A.大于B.小于C.不等于D.等于正确答案:D2、根据什么可以判定两个电路等效？（）A.具有完全相同的电阻个数B.具有完全相同的支路个数C.具有完全相同的电压源D.具有完全相同的伏安特性正确答案:D3、当角形连接的三个电阻相等时，要转换成星形连接，转换后的星形电阻值等于（）角形电阻值。

A.一倍B.三倍C.三分之一倍D.二倍正确答案:C4、电阻的大小与（）有关。

A.电流B.电压C.功率D.材料正确答案:D5、电荷的定向移动形成（）。

A.电流B.电压C.电阻D.电功率正确答案:A6、具有n个节点的电路，可以列出（）个独立的KCL方程。

A.n-1B.nC.n+1D.2n正确答案:A1、含实际电流源的电路有下列哪些工作状态？（）A.加载B.短路C.开路D.通路正确答案:ABC2、下列元件哪些是有源元件？（）A.电阻元件B.理想电压源C.电感元件D.理想电流源正确答案:BD3、下列关于支路电流法的说法中，正确的是？（）A.网孔是独立回路B.网孔不一定是独立回路C.独立回路是网孔D.独立回路不一定是网孔正确答案:AD4、下列属于受控源的是（）。

A.VCVSVSC.VCCSCS正确答案:ABCD5、下列说法中，关于叠加定理正确的是（）。

A.所求支路电流等于各个独立电源单独作用时在该支路上产生的电流之和B.理想电压源的除源方法是短路C.理想电流源的除源方法是开路D.可以用来计算功率正确答案:ABC6、下列哪些是电阻的连接方式？（）A.二端网络B.无源三端电路C.串联D.并联正确答案:BCD1、将端电压不相等的电压源并联是没有意义的。

A.错误B.正确正确答案:B2、节点电位是指在电路中任选某一节点为参考点，其他节点到参考点之间的电压。

A.错误B.正确正确答案:B3、弥尔曼定理适用于只有两个节点的电路。

A.错误B.正确正确答案:B4、在一个电路中，有3个节点，那么就有3个的独立节点。

电路理论习题含参考答案

电路理论习题含参考答案一、判断题（共100题，每题1分，共100分）1.改变或者调整线圈的相互位置可以改变耦合系数的大小( )A、正确B、错误正确答案：A2.网孔电流法是回路电流法的一种特殊情况。

( )A、正确B、错误正确答案：A3.交流电的瞬时值是指交流电任一时刻的数值，它随时间的变化而变化。

( ')A、正确B、错误正确答案：A4.电信号在集总参数电路中的传输时间可以忽略不计。

( )A、正确B、错误正确答案：A5.直流电流能在耦合线圈中产生自感和互感磁通，进而产生自感和互感电压( )A、正确B、错误正确答案：B6.如果所选回路包含前面已选回路不含有的新支路，那么，这一回路相对前面已选回路是一个独立回路。

( )A、正确B、错误正确答案：A7.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。

( )A、正确B、错误正确答案：A8.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A9.线性时不变电容的库伏特性曲线是一条过原点的直线。

( )A、正确B、错误正确答案：A10.正弦量可以用相量来表示，因此相量等于正弦量。

( )A、正确B、错误正确答案：B11.几个电容元件相串联，其电容量一定增大。

( )A、正确B、错误正确答案：B12.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A13.如果一个电压源与另一支路并联，那么对于外电路来说，与电压源并联的支路可以去掉(短路),即仅保留电压源。

( )A、正确B、错误正确答案：B14.正弦交流电路中，频率越高则电感越大，而电容则越小。

( )A、正确B、错误正确答案：B15.电功率大的用电器，电功也一定大。

( )A、正确B、错误正确答案：B16.列写回路电流方程时，独立回路的选取是固定的( )A、正确B、错误正确答案：B17.无论是瞬时值还是相量值，对称三相电源三个相电压的和，恒等于零，所以接上负载不会产生电流。

电路理论模拟试题及参考答案

电路理论模拟试题及参考答案一、判断题（共100题，每题1分，共100分）1.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A2.电能的计算单位是瓦特。

（）A、正确B、错误正确答案：B3.寄语波质数的波形在任问相差半个用期的两个时刻的函数值大小相等，符号相同()A、正确B、错误正确答案：B4.φz1表示电流i₂在线圈1中产生的互感磁通。

( )A、正确B、错误正确答案：B5.电感元件磁链的瞬时值与电流的瞬时值之间代数关系，可以用电感元件的韦安特性曲线确定( )A、正确B、错误正确答案：A6.受控源是有源元件，因此受控源在电路中一定是发出功率的。

( )A、正确B、错误正确答案：B7.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B8.不对称三相四线电路负载相电压等于电源相电压。

()A、正确B、错误正确答案：A9.回路电流，方程右边的电压源取电压升为正。

( )A、正确B、错误正确答案：A10.若电路有n个结点，按不同结点列写的n-1个KCL方程必然相互独立。

( )A、正确B、错误正确答案：A11.理想变压器的阻抗变换公式为：Zm=n²Zl,此式会随着同名端的位置的改变而改变 ( )A、正确B、错误正确答案：B12.若Y形联结中三个电阻相等(R),则等效的△形联结中三个电阻也相等(Ra),它们满足关系Ry =3R△( )A、正确B、错误正确答案：B13.伏安关系是电流和电阻之间的关系。

( )A、正确B、错误正确答案：B14.三相电路的视在功率具有可加性( )A、正确B、错误正确答案：B15.理想变压器自感量L1和L2均为无穷大，且L1/L2也是无穷大( )A、正确B、错误正确答案：B16.叠加定理只适用于线性电路的电压和电流的计算。

不适用于非线性电路。

也不适用于线性电路的功率计算。

()A、正确B、错误正确答案：A17.当网孔电流方向都取为顺时针(或逆时针)时，互阻总是负的。

现代电路设计理论习题答案

电路理论练习参考解答§3、线性电阻电路1）、对第一小节中的电路，假定g1=g2=…=g10=1s，求节点1、3与地之间形成的二端口(不包括图中的电流源)的开路阻抗矩阵。

解：将各g 的值代入节点电压方程，先在节点1注入单位电流源，有：[]100000Tn n Y V ⋅=其中210100021100012001100310100031001013n Y −−⎡⎤⎢⎥−−⎢⎥⎢⎥−−=⎢⎥−−⎢⎥⎢⎥−−⎢⎥−−⎣⎦解出上述方程，得[0.8833 0.3500 0.2833 0.4167 0.3667 0.2167]n V =T ，因此0.8833，0.2833。

再在节点3注入单位电流源，节点电压方程成为：11z =21z =[]001000Tn n Y V ⋅=解[0.45 0.65 1.05 0.25 0.30 0.45]n V =T 故0.45， 1.05，从而12z =22z =0.88330.28330.451.05oc Z ⎡⎤=⎢⎥⎣⎦2）、试推导二端口从y 参数到传输参数的转换式。

解：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡−Δ−−−=⎥⎦⎤⎢⎣⎡−⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡−−=⎥⎦⎤⎢⎣⎡⇒⎥⎦⎤⎢⎣⎡−⎥⎦⎤⎢⎣⎡−=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡−⇒=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡−⎥⎦⎤⎢⎣⎡−⇒=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡−⎥⎦⎤⎢⎣⎡−⇒⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡−21112121212222221212111112222121121112211222112112121222112112122211211211100110010100101001y y y y y y y i v y y y y i v i v y y i v y y i v i v y y y y i i v v y y y y v v y y y y i i ；即得传输参数表达，其中，11221221y y y y y Δ=−。

中南大学《电路理论》课程作业(在线作业)二及参考答案

(一) 单选题1. 两个耦合的电感线圈，当其顺接时，其等效电感为（）。

(A)(B)(C)(D)参考答案：(C)2. 三个阻抗串联，大小分别为和，则总的等效导纳为（）。

(A)(B)(C)(D)参考答案：(D)3.无源一端口网络N的等效导纳，，N可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为（）。

(A)1H (B) 1F (C) 0.01H (D) 0.01F参考答案：(C)4. 串联RLC 电路，电阻电压10V ，电感电压20V ，电容电压30V ，则端口电压为（）。

(A) 60V(B) 40V (C) 0V (D) 14.14V参考答案： (D)5. 线性电感元件的感抗随频率增加而（）。

(A) 减小(B) 增大 (C) 不确定参考答案： (B)6.功率表电流线圈测得的电流为，电压为，则功率表的读数为（）。

(A) 不确定(B) (C) (D)(E)参考答案： (A)7.已知电源电压V ，则电源的频率为（）。

314rad/s50rad/s不确定50Hz(A)(B) (C) (D)参考答案：(D)8.在如图2-2所示电路中，已知V，，，匝比,则电流为（）。

(A)(B)(C)(D)参考答案：(D)9.含源一端口网络开路电压，等效阻抗，当外接负载阻抗为共轭匹配时，负载获得的最大功率为（）。

(A)20W (B) 50W (C) 6.25W (D) 8.33W参考答案：(C)10.RLC串联谐振电路中，谐振角频率为（）。

(A)不确定(B)(C)参考答案：(C)11.LC并联电路中，电感电流有效值，电容电流有效值，则LC并联电路总电流有效值为（）。

(A)20A (B) 8A (C) 28A (D) 12A参考答案：(D)12. 线性电容元件的容抗随频率增加而（）。

(A)减小(B) 增大(C) 不确定参考答案：(A)13. 当串联RLC电路发生谐振时，端口电压和电流的相位差等于（）。

(A)不确定(B) 0度(C) 90度(D) 度参考答案：(B)14.已知正弦量，则电压与电流之间的相位差角为（）。

电路理论试题(含参考答案)

电路理论试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.在同一供电系统中，三相负载接成Y形和接成△所吸收的功率是相等的。

( )A、正确B、错误正确答案：B2.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A3.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A4.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B5.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A6.等效电源定理要求外电路性质必须是线性的。

()A、正确B、错误正确答案：B7.非正弦波所包含的高次谐波的幅度是否显著，取决于波形的平滑性( )A、正确B、错误正确答案：A8.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A9.信号频谱通常指相位频谱( )A、正确正确答案：A10.一阶RC电路的零状态响应中电容电压和电流都是由稳态分量和暂态分量两部分构成。

( )A、正确B、错误正确答案：B11.求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A12.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

( )A、正确B、错误正确答案：A13.与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B16.谐波分析法可用于非线性电路( )A、正确B、错误正确答案：B17.支路数较多时，支路分析法的方程个数较多，求解不方便( )A、正确B、错误正确答案：A18.1nm=10-6m( )A、正确正确答案：B19.二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B20.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A21.三相对称负载在线电压为380V时星形连接，所消耗的功率与负载在线电压为220V时，三角形连接消耗的功率相同。

电路理论练习题库(含答案)

电路理论练习题库（含答案）一、判断题（共100题，每题1分，共100分）1.方波和尖脉冲波，由于平滑性极差而含有较少的高次谐波。

( )A、正确B、错误正确答案：B2.对于同一双口网络，六种参数中的任意两种参数只要存在，一定有内在联系（）A、正确B、错误正确答案：A3.电流所做的功称为功，其单位有焦耳和度。

( )A、正确B、错误正确答案：A4.含有3个电压源和1个电流源的线性有源二端网络，应用叠加定理时，最多可以画出4个分电路。

()A、正确B、错误正确答案：A5.动态电路存在动态过程的内因是电路存在储能元件，外因是发生换路。

( )A、正确B、错误正确答案：A6.在电感电压为有限值的情况下，电感电流不能跃变，为时间的连续函数，磁链也是如此。

( )A、正确B、错误正确答案：A7.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

( )A、正确B、错误正确答案：B8.电阻性二端网络压控型端口伏安关系一般形式为：u=Ri+us( )A、正确B、错误正确答案：B9.画在同一平面上，除连接点外不出现支路交叉的电路称为平面电路。

( )A、正确B、错误正确答案：A10.列写回路电流方程时，独立回路的选取是固定的( )A、正确B、错误正确答案：B11.在理想变压器的端口伏安关系式中，当两边电压的参考极性与同名端的位置一致时，电压关系式中n取正号( )A、正确B、错误正确答案：A12.几个复阻抗相加时，它们的和增大；几个复阻抗相减时，其差减小。

( )A、正确B、错误正确答案：B13.有源二端网络诺顿等效电源参数为lsc=2A,Req=1Ω,若在端口处接一个12的负载电阻，则电阻电流为1A。

()A、正确B、错误正确答案：A14.三相电路中，当负载的功率因数小于0.5时，其中一只功率表的读数为0()A、正确B、错误正确答案：B15.三相电路的视在功率具有可加性( )A、正确B、错误正确答案：B16.同向耦合时，耦合电感的韦安方程中M前应该为“- ” ( )A、正确B、错误正确答案：B17.节点电压法计算出的节点电压不是电路的最终解( )A、正确B、错误正确答案：A18.[T₁]X[T₂]=[T₂]X[T₁]( )A、正确B、错误正确答案：B19.非正弦信号可以分为周期性非正弦信号和非周期性非正弦信号。

电路理论判断试题及参考答案

电路理论判断试题及参考答案一、判断题（共100题，每题1分，共100分）1、φz1表示电流i₂在线圈1中产生的互感磁通。

( )A、正确B、错误正确答案：B2、三相负载作三角形连接时，线电流在数量上是相电流的V3倍。

( )A、正确B、错误正确答案：B3、同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

()A、正确B、错误正确答案：A4、回路电流法是应用基尔霍夫第一定律对电路求解的方法。

( )A、正确B、错误正确答案：B5、电流源(恒流源)两端电压总是不变的。

( )A、正确B、错误正确答案：B6、u、i为非关联参考方向时，电容功率p= ui。

当电容充电时，p>0,电容吸收电功率 ( )A、正确B、错误正确答案：B7、如果在换路瞬间储能元件有初始储能，称为非零初始状态。

外加激励作用在非零初始状态的电路所产生的响应称为全响应。

( )A、正确B、错误正确答案：A8、1nm=10-6m( )A、正确正确答案：B9、电阻性二端网络端口伏安关系一般形式有两种：流控型、压控型。

( )A、正确B、错误正确答案：A10、叠加定理只适用于线性电路的电压和电流的计算。

不适用于非线性电路。

也不适用于线性电路的功率计算。

()A、正确B、错误正确答案：A11、元件约束只取决于自身的性质。

( )A、正确B、错误正确答案：A12、非正弦周期信号的平均功率就是瞬时功率( )A、正确B、错误正确答案：B13、结点电压方向可以任意指定( )A、正确B、错误正确答案：B14、设线圈1的匝数为M,则线圈中各磁通对应的磁链分别为：ψ₁₁=φ₁₁N₁,ψ₁₂=φ₁₂N₁ ( )A、正确B、错误正确答案：A15、戴维南定理即适用于线性电路，又适用于非线性电路。

()A、正确B、错误正确答案：A16、一阶电路的零输入响应和初始值成正比，称为零输入线性。

( )A、正确正确答案：A17、去耦等效法又称互感消去法，去耦后可得到无耦合等效电路。

电路理论基础作业答案

1：振幅、角频率和（）称为正弦量的三要素。

1.初相位2.电压3.周期2：时间常数τ越大，充放电速度越（）。

1.快2.慢3.稳3：电压的单位是（）。

1.欧姆2.千安3.伏特4：电气设备开路运行时（）。

1.电流无穷大2.电压为零3.电流为零5：电气设备短路运行时（）。

1.电压为零2.电阻为零3.电流为零6：以假想的回路电流为未知量，根据KVL定律列出必要的电路方程，再求解客观存在的各支路电流的方法，称（）电流法。

1.回路2.节点3.支路7：交流电可通过（）任意变换电流、电压，便于输送、分配和使用。

1.电源2.变压器3.电感8：只提供电能，不消耗能量的设备叫（）。

1.电源2.负载3.电阻9：电路中某点的电位大小是（）的量1.绝对2.相对3.常量10：节点电压法适用于支路数较（）但节点数较少的复杂电路。

1.多2.少3.复杂11：电源绕组首端指向尾端的电压称为（）电压。

1.相2.线3.直流12：支路电流法原则上适用适用于支路数较（）的电路。

1.多2.少3.复杂13：火线与火线之间的电压称为（）电压。

1.相2.线3.直流14：功率因数越低，发电机、变压器等电气设备输出的有功功率就越低，其容量利用率就（）。

1.低2.高3.大15：二端网络等效是对外等效，对内（）等效。

1.不2.也3.可能1：当电流、电压的实际值远小于额定值时，电气设备功耗增大，效率降低。

（）正确错误2：由若干元件组成但只有两个端钮与外部电源或其他电路相连接的电路称为二端网络或一端口网络。

（）正确错误3：将其他形式的能量转换为电能并为电路提供所需能量的器件是负载。

（）正确错误4：将电源供给的电能转换为其他形式的能量的器件叫电源。

（）正确错误5：在电路等效的过程中，与理想电流源串联的电压源不起作用。

（）正确错误1：两个同频率正弦量之间的相位差等于（）之差。

1.初相位2.频率3.振幅2：电位是相对的量，其高低正负取决于（）。

1.电源2.电流3.参考点3：并联的负载电阻越多（负载增加），则总电阻越（）。

电路基础理论(附答案)

电路基础理论一、单选题1. RLC 串联电路发生谐振时，（）最小，（）最大。

A ．电流，电压B ．电压，阻抗C ．电流，阻抗D ．阻抗，电流答案： D 串联电路发生谐振时L,C 的阻抗值之和为零，电路电阻大小为电阻值的大小，所以此时阻抗最小，电流最大。

2. 在端电压不变的情况下，电容器的无功输出功率与电容器的电容（）A ．成反比B ．成正比C ．不成比例D ．相等答案： B Wc=212CU Pc=Wc/T （功率等于单位时间做功的大小）,所以此题无功功率大小与电容大小成正比。

3. 在三相对称电路中，功率因数角是指( )之间的夹角A ．相电压和相电流B ．线电压和线电流C ．负载为星形接线时，线电压和相电流D ．每相负载阻抗答案： A 功率因素角是指相电压和相电流的夹角，也指有用功与无用功之间的夹角。

4. 电动机的额定功率是指( ) A ．额定状态下电动机的输入功率 B ．额定状态下电动机轴输出的机械功率 C ．允许连续运行的平均功率 D ．允许短时运行的最大功率答案： B 电动机的额定功率是指在额定运行状态下，电动机输出的机械功率。

5. 欧姆定律是阐述在给定正方向下( )之间的关系A ．电流和电阻B ．电压和电阻C ．电压和电流D ．电压、电流和电阻答案： D R=U/I 欧姆定律是反应电压、电流和电阻三都之间关系的定律，公式解释：导体电阻值只与其本身材料、截面积、温度等有关系，及电阻大小由其自身决定，与加在它两端的电压大小，通过电流大小无关。

在数值上等于两端的电压值与通过的电流的比值。

6. 当线芯导体截面过大时，集肤效应和邻近效应对其( )的影响就很严重A ．电感B ．电容C ．电阻D ．电抗答案： C C=εS/d , ε是介质常数，不同介质的ε不相同，但它是一个常数值，可见电容的大小与其电容的极板等效面积及两极板的距离有关系。

大连理工大学《电路理论》在线作业附标准答案 (3)

B. 相同大小
C. 不同频率
D. 不同大小
满分：5 分
正确答案:A
5. 一阶电路中，电容电压的零输入响应，是按什么规律变化的？（）
A. 正弦
B. 余弦
C. 指数
D. 对数
满分：5 分
正确答案:C
6. 瞬时功率用（）表示。
A. 大写字母P
A. 错误
B. 正确
满分：5 分
正确答案:B
7. RL串联电路的零状态响应中，电感在换路瞬间相当于短路。
A. 错误
B. 正确
满分：5 分
正确答案:A
8. 正弦量的相量图画图过程中，参考相量的位置不可以任意选择。
A. 错误
B. 正确
满分：5 分
A. 全响应
B. 零输入响应
C. 零输出响应
D. 零状态响应
满分：5 分
正确答案:B
3. 电路的电纳的值（）。
A. 只能为正
B. 为0
C. 只能为负
D. 可正可负
满分：5 分
正确答案:D
4. 只有（）正弦量的相量才能相互运算。
A. 相同频率
B. 小写字母p
C. 大写字母W
D. 小写字母w
满分：5 分
正确答案:B
二、多选题 (共 6 道试题,共 30 分)
1. 对于电感线圈，电流减小时，下列哪些变化是正确的？（）
A. 磁通增加
B. 磁通减小
C. 磁链增加
D. 磁链减小
满分：5 分
正确答案:B
4. 确定电压、电流的初始值是对动态电路进行暂态分析的一个重要环节。
