直流绝缘监察装置
直流系统绝缘监察装置异常现象分析及处理
直流系统绝缘监察装置异常现象分析及处理发表时间：2016-09-14T09:03:04.257Z 来源：《科学教育前沿》2016年7期作者：孙志斌[导读] 对于直流接地问题，不能仅从一个变电站、一个电厂角度分析问题，要从整个电网高度去考虑。
（大唐国际发电股份有限公司下花园发电厂河北张家口 075300）【摘要】本文介绍了常规直流绝缘监察接地试验中的异常现象，结合理论分析及现场验证进行分析探讨。
最终确定了同一直流系统中不能存在两个绝缘监察装置同时运行的结论，并提出相应的防范措施，从而确保直流系统中的绝缘监察安全可靠动作，避免再次发生类似现象。
【关键词】直流绝缘监察接地中图分类号：TM712 文献标识码：Ａ文章编号：ISSN1004-1621（2016）07-011-02 1 前言发电厂直流电源作为主要电气设备的保护、控制、信号及操作电源，是一个涉及面多、线长、点多十分庞大的多分支供电网路。
由于整个供电网络是通过电缆、导线、汇流排等导体与户外、户外高低压配电装置的端子箱、操作箱、保护装置、断路器机构等电气装置相连接，发生接地概率较高。
众所周知电力系统中直流操作系统采用对地绝缘运行方式，当发生一点接地时，并不引起任何危害，但必须及时处理，否则，当发生另一点接地时，有可能使继电保护发生误动、拒动。
实践中发现，直流接地不仅会造成继电保护误动、拒动，甚至会造成采用直流控制的设备误动、拒动，以至损坏设备，造成大面积停电、系统瓦解的严重后果。
因此，对于直流接地问题，不能仅从一个变电站、一个电厂角度分析问题，要从整个电网高度去考虑。
电力系统中的变电站、发电厂都出现过因直流接地故障引起的开关误跳闸、保护误动作等事故将造成重大的经济损失和严重危害，因此监视直流系统接地故障装置的装设及能否正确的可靠动作将非常有必要。
2 发现问题下花园#3机检修期间，继电保护班对电气主控室#3机直流系统绝缘监察装置进行支路接地报警试验。
直流绝缘监察装置的运行原理方法
直流绝缘监察装置的运行原理方法直流绝缘监察装置是一种用于检测直流系统绝缘性能的设备。
其运行原理方法主要包括信号源、探头、信号处理和显示等几个方面。
信号源是直流绝缘监察装置的核心部件之一。
它通过产生一定的直流电压信号，作为被测设备的工作电压。
信号源需要具备稳定性和精确性，以确保测试结果的准确性。
探头是直流绝缘监察装置的另一个重要组成部分。
它通常由两个电极组成，用于将信号源产生的直流电压施加到被测设备上。
同时，探头还能够感知被测设备的绝缘状态，并将其转化为相应的电信号。
然后，信号处理是直流绝缘监察装置的关键环节之一。
它主要负责将从探头获得的电信号进行放大、滤波、采样和数字化处理，以提取有用的信息。
信号处理过程中需要注意防止信号失真和噪声干扰，以确保测试结果的可靠性。
显示是直流绝缘监察装置的输出部分。
经过信号处理后的数据将通过显示装置进行展示。
显示装置通常采用液晶显示屏等方式，将绝缘电阻值、泄漏电流值等参数以数字或图形的形式显示出来。
这样，操作人员可以清晰地了解被测设备的绝缘状态，并及时采取相应的措施。
除了以上的主要原理方法外，直流绝缘监察装置还常常配备一些辅助功能，以提高测试效率和便捷性。
例如，自动测量功能可以实现对被测设备的自动测试，减轻了操作人员的负担。
数据存储功能可以将测试结果保存下来，方便后续分析和比对。
报警功能可以在被测设备绝缘状态异常时发出警示，提醒操作人员及时处理。
直流绝缘监察装置的运行原理方法主要包括信号源、探头、信号处理和显示等几个方面。
通过这些环节的相互配合，可以实现对直流系统绝缘性能的检测和监控。
直流绝缘监察装置在电力、通信、交通等领域具有重要的应用价值，可以帮助人们及时发现和解决绝缘故障，保障设备和人员的安全。
浅谈直流系统绝缘监察及接地故障
浅谈直流系统绝缘监察及接地故障在电力系统中，直流系统和交流系统一样，是不可或缺的组成部分。
直流系统的运行状况将会对系统中断路器和自动装置的稳定性产生直接影响，对于电力系统正常运行具有非常重要的作用。
为了保证电力运行的稳定性，就需要全面掌握直流系统的事故类型和非正常运行状态的表现，并要在最短的时间内解决故障。
为了实现这一目的，笔者结合自己多年的实践经验，对直流系统中绝缘监察装置的主要作用和工作原理进行了阐释，然后简单概括了接地故障产生的原因，最后具体论述了接地故障的处理办法。
标签：直流系统；绝缘监察；接地故障直流系统的很容易发生接地故障，虽然一点接地不会对系统的正常运行造成太大影响，但若不能及时解除故障，当第二点接地之后，就很容易让继电保护装置操作失误，导致严重事故的发生。
目前，绝缘装置是直流系统最主要的保护装置，所以我们要对直流系统的绝缘监测和接地故障引起足够的重视，并不断提高监测水平，提高解决故障的能力和效率。
下面，笔者就对直流系统中的绝缘装置和接地故障进行详细探讨。
一、直流系统绝缘监察概述（一）绝缘监察装置的主要作用绝缘监察装置的主要作用就是保护直流系统供电的稳定性和安全性。
在整个直流系统中，只有直流屏部位的绝缘监测装置中有一个通过电阻值较大的人为接地点，且数值大于25Kω。
之所以设置这一人为接地点，就是为了对整个直流系统进行监控和测量。
这样，直流系统在运行的过程中对地是绝缘的，并可以将人为的接地点看作一个正母线和负母线之间的零电位点，也就是中性点的不接地系统。
通过这一装置，如果其中一种母线的电阻出现电阻过高或者过低接地，或者对地绝缘的电阻下降，中性点就会随之移动，拉高未接地点的电位，实现接地点和未接地点之间的电位平衡。
（二）绝缘监察装置的工作原理由上图可知，系统回路是按照WC+-R2-R1-WCV-的顺序连接的。
在上图串联电路中，R1和R2的参数是相同的，电压经过分流之后，图中的点A就是中性点，也就是正母线和负母线之间的零电位点。
《直流设备检修-判断题-初级工》

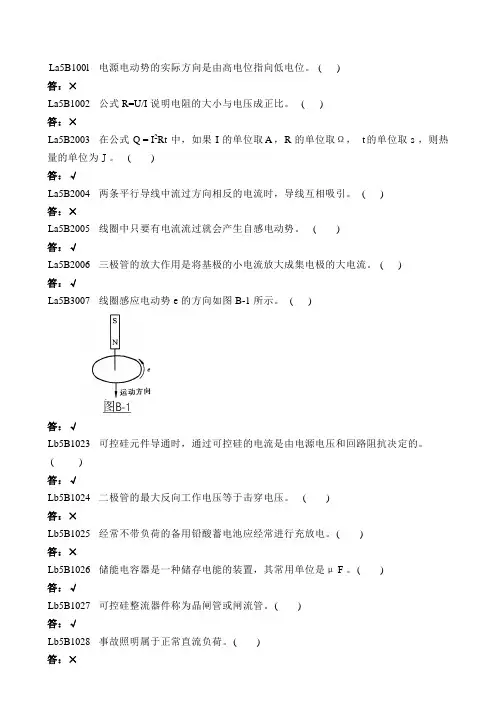

La5B100l 电源电动势的实际方向是由高电位指向低电位。
( )答：×La5B1002 公式R=U/I说明电阻的大小与电压成正比。
( )答：×La5B2003 在公式Q = I2Rt中，如果I的单位取A，R 的单位取Ω，t的单位取s，则热量的单位为J。
( )答：√La5B2004 两条平行导线中流过方向相反的电流时，导线互相吸引。
( )答：×La5B2005 线圈中只要有电流流过就会产生自感电动势。
( )答：√La5B2006 三极管的放大作用是将基极的小电流放大成集电极的大电流。
( )答：√La5B3007 线圈感应电动势e的方向如图B-1所示。
( )答：√Lb5B1023 可控硅元件导通时，通过可控硅的电流是由电源电压和回路阻抗决定的。
( )答：√Lb5B1024 二极管的最大反向工作电压等于击穿电压。
( )答：×Lb5B1025 经常不带负荷的备用铅酸蓄电池应经常进行充放电。
( )答：×Lb5B1026 储能电容器是一种储存电能的装置，其常用单位是μF。
( )答：√Lb5B1027 可控硅整流器件称为晶闸管或闸流管。
( )答：√Lb5B1029 变压器是根据电磁感应原理工作的。
( )答：√Lb5B1030 电容器具有隔断直流电而通过交流电的性能。
( )答：√Lb5B1031 硅整流器是利用二极管的单向导电性的原理把交流电变为直流电的。
( ) 答：√Lb5B1032 铅酸蓄电池的额定容量是指10h放电率容量。
( )答：×Lb5BI033 三相四线制中的中性线也应装设熔断器。
( )答：√Lb5B2034 二极管阳极是由N区一端引出，阴极是由P 区一端引出。
( )答：×Lb5B2035 氢氧化钾吸收空气中的二氧化碳后，会生成碳酸钾，使电解液失效。
( ) 答：√Lb5B2036 镉镍高倍率蓄电池工作原理利用了正负极活性物质电化学反应的可逆性。
浅谈绝缘监察装置定期检测之必要
浅谈绝缘监察装置定期检测之必要徐有琳1肖驰1 宋志明2(1威海供电公司2山东省电力学校)摘要本文通过对变电站直流系统中绝缘监察装置的运行现状及问题的简要分析，提出在变电站直流系统的运行维护工作中，对绝缘监察装置的定期检测很有必要。
关键词直流系统接地绝缘监察装置检测0 引言变电站直流系统作为一个庞大的、复杂的直流电源网络，所接设备多，母线、小母线层层分布，回路纵横交错，客观上增大了查找直流系统接地故障的难度。
由于直流系统在二次系统中所处的重要地位，使直流系统接地故障成为了电力系统更大故障的事故隐患。
1 直流系统绝缘监察装置应用现状近年来各级主管部门对直流系统接地故障的预防和及时处理越来越重视。
以威海供电公司为例，我们在变电站直流系统接地故障的预防和查找方面也做了很多经验总结，如针对常见的电缆磨损、二次回路继电器绝缘下降、串入交流电源以及蓄电池漏夜引起接地故障的查找和预防上制定了一系列的处置和防范措施，但就是在这种情况下我们也时常会遇到一些问题，使得直流系统接地故障问题的处置变的极为棘手。
这其中最为常见的问题是我们在接地故障查找中最得以信赖的绝缘监测装置此时常常出现显示模糊、支路巡检误、漏报等现象，经查引起这些异常的原因主要是装置内部电源供压不足、显示屏损坏和CT、选线模块损坏及连线松动，这使得作业人员不仅浪费大量时间，而且最终不得不采用“拉路法”确定接地支路，这不但为规程所不许，且极大降低了直流系统的可靠性。
针对这类问题，2009年山东电力集团公司试行的《变电站直流电源系统技术标准》和《变电站直流电源系统管理标准》中规定：供电生产单位应对直流系统绝缘监察装置及各类在线装置进行定期检验，并严格限定了定检周期，但是如何检测并没有说明。
为此，我们也在随后的变电站直流系统检查巡视工作中也相应增加了上述装置的检验，但是相比于各类在线装置和监控装置的检验，绝缘监察装置中支路巡检的检测显得尤为棘手。
这是因为目前我公司所用直流系统绝缘监察装置均采用开环检测电路，大多需要电位器调节零点或灵敏度，检测精度会随运行时间推移和温度的变化而飘移，进而常常造成支路的误、漏选线现象。
火力发电厂机组直流控制与绝缘监察系统的总结
火力发电厂机组直流控制与绝缘监察系统的总结摘要：某火力发电厂机组110V DC直流系统统的直流绝缘监测装置已不能满足最新绝缘监测行业标准规范要求、装置功能有缺陷、装置性能参数不符号规程要求导致有一定的安全隐患，故计划对1#号机组直流系统绝缘监测装置进行更换。
第一、DL1392-2014 《直流电源系统绝缘监测装置技术条件》规定了：直流接地也要分永久性接地和瞬时性接地，海门只能记录和告警10秒以上的稳态直流接地事件。
海门电厂需要按反措要求改造的直流电源绝缘监测装置，对小于100ms的接地应具备测记、告警和选线功能。
第二、DL1392-2014 《直流电源系统绝缘监测装置技术条件》规定5.5.5 交流窜电告警中要求5.5.5.1 当直流系统发生有效值10V及以上的交流窜电故障时，产品应能发出交流窜电故障告警信息，并显示窜入交流电压的幅值。
消除绝缘降低监测不到位的重大隐患，需对机直流绝缘监测装置改造，更换原有落后的绝缘监测装置主机、辅机、模块以及开口CT，本文并按照导则要求对直流控制系统和绝缘监测装置的重要参数在改造中进行一次较全面的功能检查和总结。
关键词：直流改造；绝缘检查；直流控制1、绝缘监测装置设计方案主机设计：每段直流电源只设计一台主机，主机用于监控直流系统绝缘状态、集控各辅机巡检分屏绝缘故障、完成装置人机交换功能等。
从机设计：主机在系统长期合环运行时，其中一台主机应设计为从机运行；满足规程要求的“直流系统有且只能有一点接地”的基本要求，绝缘两段绝缘装置打架问题，同时具备系统所有馈线直流绝缘监测功能。
辅机设计：辅机是各分电屏馈线绝缘状态监测的装置，能够监测支路绝缘状态、与对应主机通信，不具备平衡桥回路。
CT设计：CT应设计为免维护式开口CT，便于项目不停电施工，同时不影响绝缘监测精度，不漏磁、精度不受时间影响。
2、直流控制系统的重要参数说明：直流屏交流线电压上下限：该参数配置为综合测量采样的交流电压过欠压告警值。
直流系统基础知识详解
直流系统基础知识详解一、直流系统的作用1. 直流系统在变电站中为控制、信号、保护、自动装置及事故照明等提供可靠的直流电源。
它还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
2. 在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。
二、直流系统构成的主要部件1. 蓄电池、充电机、直流母线、绝缘监察装置、馈出负荷。
2. 直流系统示意图：3. 组成一个不可分割的整体。
若把蓄电池比喻成身体的心脏，直流回路就是身体中的血管，直流负载是身体的肌肉，而充电装置就是身体的脾脏，它担负这生血和造血的功能4. 直流系统的相关技术措施i. 变电站的交流、直流回路不能公用一条电缆：原因交直流系统是互相独立的直流系统绝缘系统而交流是接地系统，两者公用一条电缆，若两者一旦发生短路会造成直流接地，同时影响两个系统。
交流传入直流后果不堪设想，华北电网就发生类似事故。
造成大面积停电事故。
同时公用电缆会干扰。
ii. 变电站直流系统应使用专用的直流熔断器。
用交流熔断器的直流灭弧性能差iii. 高压开关柜、开关机构箱内的照明和加热器不能使用直流电源iv. 事故照明使用蓄电池时应限制事故照明的容量和使用时间。
三、蓄电池1. 阀控密封铅酸蓄电池的特点（本讲义主要讲解该种蓄电池，以下简称蓄电池）1) 常采贫液式设计（也有胶体式，但使用不多），在正负极板之间预留有气体通道，电池充电过程中，正极上产生的氧气通过隔板顺利到达负极，与负极活性物质反应并还原成水，从而实现了气体再化合；同时板栅的设计，抑制了氢气的析出，达到基本不失水的目的。
在电池的整个使用寿命期间，不用加酸加水2) 电池气密和液密好，使用过程中无酸雾溢出，不腐蚀设备3) 正常浮充使用寿命10年4) 自放电小5) 结构紧凑6) 安全阀：内部气压超过预定值时，安全阀自动开启，释放气体，内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部2. 蓄电池的作用充电装置与与蓄电池并联工作，蓄电池的外特性较平坦，蓄电池的内阻比充电装置小，再通过大电流时，大部分电流由蓄电池承担，充电装置在由平时很小的输出电流突然需要输出几十乃至几百安的大电流时，相当于是个短路过程，一般充电装置都设有限流保护装置。
2020年1月发电厂电气主系统试题及答案解析浙江自考
1浙江省2019年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共14分)1.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离2.熔断器能够可靠切断的最大短路电流是( )。
A.熔管的极限断路电流B.熔件的极限断路电流C.熔断器的极限断路电流D.熔断器的额定开断电流3.断路器的开断时间是指从接受分闸命令瞬间起到( )的时间间隔。
A.所有灭弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止4.旁路断路器的作用是( )。
A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作5.低压电动机单独自启动要求低压厂用母线电压不低于额定电压的( )。
A.65%～70%B.60%C.70%D.80%6.某热电厂电气主接线的110kV 配电装置因出线回路较多，采用单母线分段接线，在设计采用屋外型配电装置的布置型式时，可以不考虑采纳( )方案。
A.普通中型布置B.分相中型布置C.半高型布置D.高型布置7.110kV 中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A 1)是( )米。
A.1.10B.0.9C.1.05D.1.008.电动力计算公式F (3)=1.73k f [)3(im i ]2×aL ×10-7(N)中的形状系数k f 与( )有关。
A.导体的机械强度B.导体截面形状及相对位置C.导体的接触电阻及电阻率的温度系数D.导体的比热及比热的温度系数9.直流绝缘监察装置在( )时，不能发生直流系统一点接地的信号。
便携式直流绝缘监察装置的研发及应用
图１ 直流绝缘监察装置组成原理图 该装置 由Ｒ 钳制接地 电路 构成绝缘检查系统前级 ， Ｃ 将直流电源正 极 或负极对地 电势差 由悬浮状态钳制为对地电势差＋ ， １ ｕ和一 ／ ； ／ ２ １ Ｕ ＡＤ ２ 转换 ＮＣ 数据处理器将电压模拟量转换为数字量 ， Ｃ 数据处理器对 Ｕ Ｍ Ｕ 电压数值进行计算 比较 ； 绝缘故 障发生时 Ｍ Ｕ Ｃ 将信 号发送给声光报警 电路 ， 出声光报警 。装置 电路 图见图 ２ 发 。
２ ／ Ｃ电 源模 块 ．ＤＣＤ ４
Ｄ ／ Ｃ电源模 块将 Ｄ ２ ０ 转换 为 Ｄ ５ ， Ａ Ｄ ＣＤ Ｃ ２Ｖ Ｃ Ｖ 为 ／ 采样 ＭＣ Ｕ数据处 理器 和功率 放大器提供 电源。
３具 体 实施 方 式 ．
由图 １ 所示 ， Ｒ 钳制接地 电路 的作用 下 ， 在 Ｃ 电源正极对地 电势差 和地对 负极 电势差相 同（ 一正 一负 ） 。电源经 整流二极 管和 电容器作 用 ， 将直 流 系统 中的包 含 的交 流 干扰 量 过滤 ， 进 入 Ａ Ｄ转换 和 可 使 ／ Ｄ— Ｃ ＤＣ电源部 分的 电力 为纯净直流量 。Ｄ — Ｃ ＤＣ电源 为Ａ Ｄ转换 ＭＣ ／ Ｕ 数据处理器 以及声光 报警电路提供 电压适合 的稳 定电源 。Ａ Ｄ ／ 转换 电
２装 置 组 成 ．
电压采 集线 、 断器 和整流二极管 串联 ， 熔 整流二极 管和电容桥 、 电 阻桥分别连接 ， 接地点连接在 电容桥 、 电阻桥的中点。 ２２ＡＤ采样 ＭＣ ． ／ Ｕ数据处理器 Ａ Ｄ采样 电路 由分 压电 阻桥 Ｒ３ Ｒ 、 压 电阻桥 Ｒ５ Ｒ ／ 和 ４分 和 ６以及 ＭＣ Ｕ数据处理器构成 。其 中， 分压 电阻桥分别 由两个电阻串联构成。 ２３ ．声光报警 电路 声光报警 电路包括发光二极管 Ｌ ３ Ｌ Ｄ 和 Ｌ Ｄ５ 限流电阻 Ｒ 、 ＥＤ 、Ｅ ４ Ｅ 、 ７ Ｒ 和Ｒ 、 ８ ９ 功率放大器和扬声器。 装置工作状 态和故障信息（ 包含正极接地故障和负极接地故障 ） 由 Ｍ Ｕ Ｃ 数据 处理器经 限流电阻和发光 二极管指示 。声 音信号 由ＭＣ 发 Ｕ 出经功率放 大器放 大后推动扬声器发声 。
直流系统绝缘监察装置课件
直流系统绝缘监察装置
Your company slogan
直流系统绝缘监察装置
(3) 绝缘电阻的折算
通过上述方法测得绝缘电阻Ri为整个直流系统的对地绝缘电阻，正、负极母线的 对地电阻应具体折算。
①正极接地时
调节RW使电桥平衡后，设电位器RW的滑动点距正极侧长度为X，则平衡方程为 ： RJY+ [ ﹙ 1-X ﹚ RW+2R] ≠ RJY-XRW 因为：1R=2R=RW ，令其组织为R，则：
Your company slogan
ห้องสมุดไป่ตู้
直流系统绝缘监察装置
谢 谢！
Your company slogan
Your company slogan
直流系统绝缘监察装置
如图所示电路， 由1R、2R、电位 器RW，监察继电 器LDJ，测量表计 1V、2V，转换开 关XK、CK等组成， 其中
1R=2R= RW=1K Ω。
Your company slogan
直流系统绝缘监察装置
正常运行 绝缘检查装置是根据 电桥原理进行检测的。 正常运行时，转换开 关XK、CK均处于中 间位置，电压表2V指 示直流母线电压值。 电压表1V因断路而无 指示，等电值如右图所 示。
故障 当直流系统中任何一极对地绝缘下降到规定标准值以下是，例
如负极直接接地， RJY-=0，电桥失去平衡，继电器LDJ中有电流 通过，使：
+ →1RD →1R →XK5-7 →LDJ线圈→ CK9-11 →地(-) 电路接通，继电器LDJ受电动作，其常开接点闭合发出预告音 响和光子牌信号。
Your company slogan
这是因为直流正极接地后，对地绝缘电阻RJY+很小甚至为零，当XK投向Ⅱ 时又将电阻2R短接，使电桥各臂电阻不对称，即：
直流接地故障的查找方法
直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。
正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。
但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。
此外，在特殊情况下，一点接地也可能造成保护误动作。
直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。
一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。
主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。
对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。
2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。
当切除某一回路时故障消失，则说明故障就在该回路之内。
继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。
例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。
3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。
2014直流电源系统绝缘监测装置技术条件解读
交流窜入直流系统选线原理：通过上述分析，我们仍用直流系统支路绝缘故障监 测方法便可实现交流窜入直流系统选线功能。
为什么直流电源系统要装设绝缘监测装置 一、电力系统用直流电源接地方式及运行特点 • 系统发电厂和变电站直流电源系统，整个供电网络是通过电缆、导 • 线、汇流排等导体与户外、户内高、低压电气设备和装置的端子箱、操作箱
、自动装置、保护装置、断路器操作机构等用电装置相连接。是一个涉及点 多、面广、线长、十分庞大的多分支供电网络，发生接地的机率很高。 • 为了提高发电厂和变电站直流电源系统供电的可靠性，应采用了不直接接地 运行方式。 • 电力工程直流系统设计技术规程DL/T5044―4.5.5 条款：除有特殊要求的直流 系统外，直流系统应采用不接地方式。(不严谨) • 任何一个电源系统，无论是交流还是直流，为了系统自身运行安全可靠稳定 ，交流电源中性点或直流电源系统正负某一极，均应根据其电压等级、及其 技术特性和工作条件的不同，因而对运行的可靠性、设备绝缘、及其保护措 施的影响和要求也不一样。这是一个影响到经济技术，而由多方面因素决定 的综合性问题。 • 交流系统中性点的运行方式有中性点不接地、中性点经消弧线圈接地、中性 点直接接地三种。 • 直流系统有一极直接接地、两极通过高阻接地、不接地三种。
一是系统发生接地是客观存在的；二是直流系统正负母线对地存有大量 分布电容；三是直流系统正极对地电压要比系统负极对地电压低一些。
在由电感L或电容C构成的电路中，稳定状态是在电路开闭（换路）一段 时间之后才形成的。这是由于电感电流或电容电压不能突变所决定的。
直流电源系统绝缘监察装置技术
直流电源系统绝缘监察装置技术•直流电源系统绝缘监察装置主要功能是：在线检测直流电源系统的对地绝缘状况（包括直流母线正负接地电压、蓄电池回路和各个馈线回路绝缘状况），并自动检出故障回路。
当设备直流电源系统发生接地故障（正接地、负接地或正负同时接地），其绝缘水平下降到低于规定值（可整定）时，绝缘监察装置应能显示和发出报警信号，有接点信号和标准通讯接口输出，并且能够判断接地极性。
•被测母线及支路正极、负极对地绝缘电阻报警值可由检测装置设置，报警值宜设置为25kΩ（220V系统），母线对地电压检测误差不大于±2％，支路电阻检测误差不大于±10%。
•在所有直流支路及蓄电池回路安装检测传感器，传感器应同一批量，传感器信号连线必须按直流母线顺序依次接入。
•绝缘监察装置所有出厂技术资料(应有制造厂绝缘监视仪、传感器等检查数据)，随屏发运至招标方，并附有反映该部件工作状况的投标方试验结论。
•绝缘监察装置应至少具备以下功能直流电源系统绝缘降低监测功能：应具有监测正、负母线和支路绝缘降低功能；应具有监测正、负母线同时绝缘降低功能，可通过设置选择自动或手动投入方式。
投入自动方式时宜每1小时进行一次正、负母线同时绝缘降低检测。
通信功能：绝缘监察装置为独立的智能装置，应至少有1个RS485/232通讯接口，可与直流电源系统监控单元通信。
事件记录功能：绝缘监察装置接地故障和故障恢复都应有事件记录产生，可存储不低于100次事件记录，时间记录应精确到秒，事件记录包括事件起始结束时间、接地故障和故障恢复、接地故障点位置信息。
事件记录应具有掉电保持功能。
对时功能：绝缘监察装置应能通过报文与监控单元进行网络对时。
不宜采用对直流母线注入低频信号工作方式查找接地的绝缘监察装置，以减少对直流母线影响。
绝缘监察装置绝缘电阻测量精度应达到：母线测量允许偏差为绝缘报警整定值的±5%，支路为±10%。
直流设备检修技能试卷(第130套)
一、选择题（共 40 题，每题 1.0 分）：【1】在寻找直流系统接地时，应使用（）。
A．绝缘电阻表B．低内阻电压表C．高内阻电压表D．验电笔【2】.为了减缓铁镍电池的容量的降低，常在其电解液中加适量的（）。
A．氢氧化锂B．氢氧化钾C．氢氧化钠D．二氧化碳【3】已知一个单相桥式整流电路，隔离变压器交流输入为220V,变比K=20,则这个整流电路中每个二极管的最大反向电压必须大于（）V。
A．11B．11√2C．2×11/2√2D．11/2【4】对（）电缆可以直接通过绝缘电阻测量来判断电缆的好坏。
A．高压B．中压C．低压D．中、低压【5】直流绝缘监察装置的接地属于（）。
A．保护接地B．保护接零C．工作接地D．重复接地【6】对个别落后电池可采取（）法进行恢复。
A．浮充电B．均衡充电C．定期充放电D．个别充电【7】镉镍高倍率蓄电池浮充电时，对每只电池电压应控制在（）V。
A．1.33~1.42B．1.35~1.40C．1.32~1.42D．1.30~1.42【8】保护晶闸管的快速熔断器熔体材料是用（）制作的。
A．铜合金B．银合金C．铅D．铅合金【9】在变电站设计中，蓄电池容量是由（）决定的。
A．经常负荷B．事故负荷C．满足事故全停时的放电容量；满足冲击负荷；满足直流母线电压要求D．正常负荷【10】蓄电池室内照明灯具应设在走道上方，灯具高度应在（）m以上。
A．距地面1B．距地面1.5C．距地面2D．距电池槽1【11】蓄电池充电属于（）。
A．热电效应B．电化学效应C．光电效应D．电磁效应【12】塞尺是一种测量工具，它可以用来测量结合面的（）。
A．厚度B．精度C．间隙D．深度【13】电力上UPS含义是（）。
A．快递B．交流电源C．直流电源D．交流不间断电源【14】更换运行中的熔断器时，如果设备已停电，（）。
A．可不戴绝缘手套B．仍要戴绝缘手套C．可戴可不戴D．安全规程中没有严格规定【15】电压和电动势的区别是（）。
直流系统绝缘监察装置的工作原理
直流系统绝缘监察装置的工作原理嘿，朋友们！今天咱们来聊聊直流系统绝缘监察装置这个超有趣的玩意儿。
你可能会想，这是个啥呀？听我慢慢道来。
在直流系统里啊，就像是一个小社会一样，各个部分都得有条不紊地工作。
绝缘呢，就好比是这个小社会里的法律和秩序。
要是绝缘出了问题，那就像社会乱了套一样。
这时候，绝缘监察装置就像一个超级侦探闪亮登场了。
我有个朋友，小李，他在电厂工作。
有一次，他就跟我讲他们厂里直流系统的事儿。
他说：“你知道吗？直流系统要是绝缘不好，那可麻烦大了。
”我就好奇地问：“为啥呀？”他就给我解释起来。
直流系统绝缘监察装置啊，它主要是通过监测直流系统正负极对地的绝缘电阻来工作的。
这就好比是在给正负极这两个小伙伴量身高（当然这里是说测电阻啦）。
正常情况下呢，正负极对地的绝缘电阻都很大，就像两个健康的人，身体很强壮，没什么毛病。
那它怎么监测呢？这里面可有大学问。
它会利用一种巧妙的电桥原理。
想象一下，电桥就像是一座桥，正负极分别在桥的两边。
中间呢，有一些特殊的电路元件在搭桥。
当绝缘良好的时候，这个电桥是平衡的，就像一座稳稳当当的桥，两边受力均匀。
可一旦有绝缘下降的情况，比如说正极或者负极有漏电了，就像是桥的一边突然有个小怪兽在捣乱，让这一边变轻或者变重了，电桥就不平衡了。
我又问小李：“那这个装置怎么知道是哪边出问题了呢？”小李笑着说：“这就更神奇了。
”这个装置可以通过测量电桥不平衡时的一些参数，来判断到底是正极还是负极的绝缘电阻变小了。
就像是侦探通过一些蛛丝马迹来判断到底是哪个嫌疑人犯了错。
如果是正极绝缘电阻变小，那就说明正极这边可能有漏电到地的情况；如果是负极绝缘电阻变小，那就是负极这边的问题。
而且啊，这个绝缘监察装置还会报警呢。
就像一个小卫士，一旦发现有情况，就大声喊：“不好啦，绝缘有问题啦！”这样工作人员就能及时知道，然后去排查到底是哪里出了故障。
还有啊，在一些比较复杂的直流系统里，可能有很多支路。
《电气设备及系统》复习题
《电气设备及系统》复习题《发电厂变电站电气设备》复习题一、填空题1、电力系统是由生产，输送，分配和使用电能的设备组成的整体。
2、由各级电压的_______ 变电站_____和____输配电线路______组成的部分称为电力网。
3、发电厂是将天然的一次能源转换为电能的工厂，变电站是变换电压和分配电能的场所。
4、火力发电厂按其作用来分有凝气式发电厂和热电厂两种类型。
5、直接生产、输送、分配和使用电能的设备，称为一次设备。
6、二次设备是对一次设备和系统的运行状况进行测量、监测、控制和保护的设备。
7、用电设备的额定电压和所在电力网的额定电压相等，发电机的额定电压是所在电网额定电压的 1.05倍。
8、若发电机电压母线额定电压为6kv，则发电机额定电压为___6.3_____kv, 与发电机直接相连的升压变压器一次侧额定电压为__6_、3____kv 。
9、电力系统的中性点运行方式有直接接地、不接地、经消弧线圈三种。
10、中性点不接地系统中发生单相接地故障时，接地相电压变为0 ，非接地两相电压变为线电压，线电压故障前后相等。
11、消弧线圈的补偿方式有全补偿、过补偿、欠补偿三种。
12、小接地电流系统的相对地绝缘水平按线电压设计；大接地电流系统的相对地绝缘水平按相电压设计。
13、除正常情况外,一切_____相与相___的短接称为短路,在中性点直接接地系统或三相四线制系统中,还包括_____相与地____或相与中线的短接。
14、短路的类型有三相短路,_____ 两相短路___,_____ 单相接地短路 ___和两相接地短路。
15、由热电子发射和强电场产生初始电子，由碰撞游离形成电弧，而电弧的维持依靠的是热游离。
16、电弧的去游离方式有_____复合______和扩散_______________。
17、高压断路器有两种作用：控制作用和保护作用。
18、高压断路器的基本结构都是由开断元件、传动元件、操动机构、绝缘支撑件和基座组成的。
直流设备检修职业技能试卷(144)
一、选择题（共 40 题，每题 1.0 分）：【1】防酸蓄电池电解液的温度在30℃时，密度是1.215，当温度降到15℃时，密度（）。
A．低于1.215B．等于1.215C．高于1.215D．高低无法确定【2】使用绝缘电阻表时，手摇发电机的转数为（）r/min±20%，变动范围最多不可超过±25%。
A．30B．60C．90D．120【3】三相桥式整流电路输出脉动电压的频率为（）Hz。
A．50B．100C．150D．300【4】防酸蓄电池的极板应浸于电解液中，电解液高出极板（）mm。
A．5B．10C．15D．20【5】二段完全独立的直流母线通过寄生回路造成一段的正极和二段的负极或二段的正极和一段的负极相连，会（）。
A．造成直流短路B．造成直流绝缘损坏C．造成直流接地D．造成电压纹波增大【6】镉镍蓄电池在放电终止后，正极板的活性物质是（）。
A．氧基氢氧化镍NiOOHB．金属CdC．氢氧化亚镍NiOH2D．氢氧化镉CdOH2【7】交流A相母线的颜色为（）。
A．红色B．绿色C．黄色D．赭色【8】浮充电运行的防酸蓄电池单只电池的电压应保持在（）V。
A．2.00±0.05B．2.05±0.05C．2.10±0.05D．2.15±0.05【9】2V—节的阀控蓄电池均充电电压宜取（）V。
A．2.10~2.15B．2.13~2.25C．02.23~2.28D．2.30~2.35【10】新、扩或改建电站直流系统馈出线应采用（）状供电方式。
B．分散C．环D．辐射【11】在下列整流电路中，（）整流电路输出的直流脉动最小。
A．单相半波B．单相全波C．单相桥式D．三相桥式【12】放完电后的铅酸蓄电池应立即进行充电，最长的间隔时间不得超过（）h。
A．4B．8C．12D．24【13】全烧结镉镍蓄电池工作电流在1~3倍范围内时称为（）。
A．低倍率B．中倍率C．高倍率D．超高倍率【14】铅酸蓄电池电解液的温度超过35℃时，电池组容量（）。
