接触器型号
CJ交流接触器型号

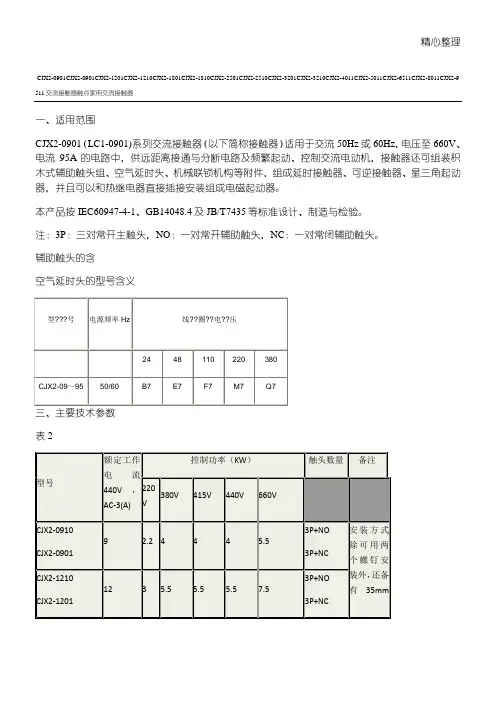

精心整理CJX2-0901CJX2-0901CJX2-1201CJX2-1210CJX2-1801CJX2-1810CJX2-2501CJX2-2510CJX2-3201CJX2-3210CJX2-4011CJX2-5011CJX2-6511CJX2-8011CJX2-9一、适用范围CJX2-0901（LC1-0901)系列交流接触器（以下简称接触器）适用于交流50Hz或60Hz，电压至660V、电流95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。
（见图6）四、外形尺寸与安装尺寸CJ10六、工作条件和安装条件六、.七、安装使用及维护1、安装前应检查有关的技术数据（如额定电压、电流、操作频率等是否符合要求）。
2、安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方，符合人的视觉习惯。
3、对有金属安装底板的接触器要妥善接地。
4、接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。
5、使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
6、使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。
接触器完整的名称型号；线圈的额定工作电压、频率等；例：交流接触器CJX2、CJX4-0610K交流220V50Hz300台；直流操作接触器CJX2、CJX4-0601KZ直流220V300台；辅助触头组F3、F4-11K300台。
接触器参数里的AC1、AC2、AC3是什么意思AC－1AC－2AC－3AC－4AC－5aAC－5bAC－6aAC－6bAC－7aAC－7bAC－8aAC－8b5、吸引1应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
几种常见交流接触器的区别
几种常见交流接触器的区别
CJT1是第一代接触器。
主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。
CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。
CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。
CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。
CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。
CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。
JZC1是中间继电器触点容量为5A。
CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。
CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。
用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。
接触器型号
接触器型号

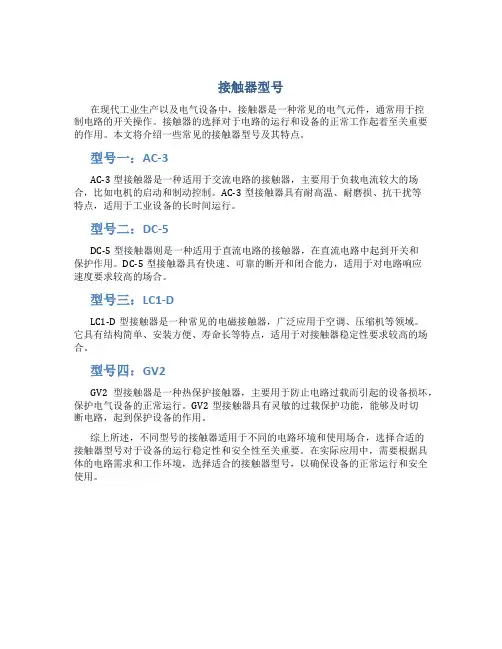

在现代工业生产以及电气设备中，接触器是一种常见的电气元件，通常用于控
制电路的开关操作。
接触器的选择对于电路的运行和设备的正常工作起着至关重要的作用。
本文将介绍一些常见的接触器型号及其特点。
型号一：AC-3
AC-3型接触器是一种适用于交流电路的接触器，主要用于负载电流较大的场合，比如电机的启动和制动控制。
AC-3型接触器具有耐高温、耐磨损、抗干扰等
特点，适用于工业设备的长时间运行。
型号二：DC-5
DC-5型接触器则是一种适用于直流电路的接触器，在直流电路中起到开关和
保护作用。
DC-5型接触器具有快速、可靠的断开和闭合能力，适用于对电路响应
速度要求较高的场合。
型号三：LC1-D
LC1-D型接触器是一种常见的电磁接触器，广泛应用于空调、压缩机等领域。
它具有结构简单、安装方便、寿命长等特点，适用于对接触器稳定性要求较高的场合。
型号四：GV2
GV2型接触器是一种热保护接触器，主要用于防止电路过载而引起的设备损坏，保护电气设备的正常运行。
GV2型接触器具有灵敏的过载保护功能，能够及时切
断电路，起到保护设备的作用。
综上所述，不同型号的接触器适用于不同的电路环境和使用场合，选择合适的
接触器型号对于设备的运行稳定性和安全性至关重要。
在实际应用中，需要根据具体的电路需求和工作环境，选择适合的接触器型号，以确保设备的正常运行和安全使用。
施耐德品牌的接触器选型
施耐德品牌的接触器选型一、引言接触器是一种电气控制装置，用于控制电路的开关、保护和分断。
施耐德作为世界知名的电气设备制造商，提供了多种型号和规格的接触器供用户选择。
本文将针对施耐德品牌的接触器选型进行详细介绍，包括选型的准则、常用的型号和规格、选型流程等。
二、选型准则在进行接触器选型时，需要考虑以下几个准则：1. 电流要求：根据实际应用中的电流大小，选择适合的接触器型号。
施耐德品牌的接触器一般覆盖从几安到几千安的电流范围。
2. 负载类型：根据负载类型（如电阻性负载、感性负载、电容性负载等）选择相应的接触器。
不同类型的负载对接触器的要求不同。
3. 工作环境：根据工作环境的温度、湿度等条件选择合适的接触器。
施耐德品牌的接触器有不同的防护等级，适用于各种环境条件。
4. 电气寿命：根据实际需求和使用寿命要求选择接触器。
施耐德品牌的接触器有不同的电气寿命可供选择。
三、常用型号和规格施耐德品牌的接触器有多个系列，常用的型号和规格如下：1. TeSys D系列接触器：适用于控制和保护应用，具有可靠的电气寿命和高性能。
可选电流范围从9A到150A，适用于各种负载类型。
2. TeSys K系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。
可选电流范围从6A到150A，适用于各种负载类型。
3. TeSys U系列接触器：适用于控制和保护应用，具有高电流和高断电容量。
可选电流范围从80A到630A，适用于大功率负载。
4. TeSys F系列接触器：适用于控制和保护应用，具有高电流和高断电容量。
可选电流范围从115A到1000A，适用于大功率负载。
5. TeSys GC系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。
可选电流范围从9A到80A，适用于小功率负载。
四、选型流程进行施耐德品牌接触器的选型时，可以按照以下流程进行：1. 确定电流要求：根据实际应用中的电流大小确定所需接触器的电流范围。
2. 确定负载类型：根据实际应用中的负载类型确定所需接触器的类型。
接触器原理及常用型号简介
7. 接触器主要技术指标
▪ 1.额定电压（指主触点）
▪ 1）交流接触器： 127、220、380、500V ▪ 2）直流接触器： 110、220、440V
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头 ，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统 配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。
交流接触器CJ20系列-3
▪ ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。
● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结 构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下 段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定 的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm 宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正 装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助 触头组件布置在躯壳两侧。
交流接触器CJ16(19)系列-2
交流接触器CJ19系列-3
交流接触器CJ40系列-1
▪ CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V 、电流至800A的电力系统中接通与分断电路，并与适当的热继电器 或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路 。
高直温流引 接起触电器▪弧CZ附交O近系电列流气-3绝接缘材触料烧器坏；常采用灭弧栅的机构图,灭弧栅是数片钢片制 成的栅状装置，当触点断开发生电弧时，电弧进入栅片内 B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。
施耐德接触器型号
schneider接触器有很多系列：
LC1-SK系列：6A以下
LC1-K系列：6A～16A
LC1-D系列：9A～150A
LC1-F系列：115A～800A
LC1-B系列：750A～1800A
LC1D的分经济型和标准型
经济型接触器是从6A到32A的而且辅助触点是一开或一闭的选择的。
标准型接触器是从9A到620A的，9A到95A的的接触器是带一开和一闭的2个辅助触点，115A到620A的是需要后配辅助触点的。
LC1E的接触器是新的产品，主要是针对国能生产的。
估计施耐德想用LC1E的产品替换LC1D的经济型产品，LC1E的电流从6A到95A。
从6A到38A之间辅助触点只能选一开或一闭，40A到95A之间的带有一个开点和一个闭点。
LC1D的外加辅助触点不能用到LC1E上。
价钱方面：
例如LC1D12XXM5N的经济型价钱是84.97元，
LC1D12M7C的标准型价钱是114.79元，LC1E12XXM5N的价钱是78元。
从价钱方面看LC1E型的接触器比LC1D经济型的还便宜。
调价后LC1D经济型接触器的折扣上调了。
比LC1D标准型的折扣都要高。
估计是要主推LC1E型，把LC1D经济型退出市场。
2008年以后施耐德已经慢慢把自己的标志统一成绿色，以后不会再有蓝色的标志了。
注意识别假货。
施耐德分销商提供以上资料和价格对比分析。
仅供参考。
接触器型号规格
接触器型号规格
简介
接触器是一种广泛应用于工业控制领域的电气元件，用于控制电路的通断。
不
同型号的接触器在规格参数上会有所不同，本文将对接触器的型号规格进行详细介绍。
型号规格
型号命名方式
接触器的型号通常由一串数字和字母组成，各部分代表不同的含义： - 第一个
数字通常表示最大额定电流 - 后面的字母表示联系系统的种类 - 最后的数字表示额
定电压
常见型号规格
1.AC9-32V
–最大额定电流：9A
–联系系统：AC
–额定电压：32V
2.DC24V
–最大额定电流：不详
–联系系统：DC
–额定电压：24V
型号比较
不同型号的接触器适用于不同的电路环境。
例如，AC类型的接触器适用于交
流电路，而DC类型适用于直流电路。
根据具体的电路要求选择合适的接触器型号
非常重要。
总结
接触器是工业控制中不可或缺的元件，不同型号的接触器有着不同的规格参数，用户在选择接触器时需要根据实际需求和电路环境来进行合理的选择。
希望本文能为读者提供一些关于接触器型号规格的基本了解。
以上为接触器型号规格相关内容，希朿您对该主题有了更深入的理解。
交流接触器的型号字母各代表什么意思
C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。
接，电流为13，6安用CJ10--20的接触器，三相，电压380伏，电流20安永磁式交流接触器CJ20J系列永磁式交流接触器型号规格CJ20J-10ACJ20J-16ACJ20J-25ACJ20J-40ACJ20J-63ACJ20J-100ACJ20J-160ACJ20J-250ACJ20J-400ACJ20J-630ACJ20J-800ACJ20J-1000ACJ20J-160A-660VCJ20J-160A-1140VCJ20J-250A-660VCJ20J-250A-1140VCJ20J-400A-660VCJ20J-400A-1140VCJ20J-630A-660VCJ20J-630A-1140VNSFC1系列永磁式交流接触器型号规格NSFC1-9NSFC1-12NSFC1-18NSFC1-25NSFC1-32NSFC1-40NSFC1-50NSFC1-65NSFC1-80NSFC1-115NSFC1-150NSFC1-185NSFC1-225NSFC1-265NSFC1-330NSFC1-400NSFC1-500NSFC1-630NSFC1-800NSFC1-D系列永磁式交流接触器型号规格NSFC1-D9NSFC1-D12NSFC1-D18NSFC1-D25NSFC1-D32NSFC1-D40NSFC1-D50NSFC1-D65NSFC1-D80NSFC1-D95NSFC1-D115NSFC1-D150NSFC1-D170NSFC1-D205NSFC1-D245NSFC1-D300NSFC1-D410NSFC1-D475NSFC1-D620NSFC2系列永磁式交流接触器型号规格NSFC2-9NSFC2-12NSFC2-16NSFC2-25NSFC2-30NSFC2-37NSFC2-45NSFC2-65NSFC2-105NSFC2-170NSFC2-250NSFC2-370NSFC3系列永磁式交流接触器型号规格NSFC3-30NSFC3-31NSFC3-32NSFC3-33NSFC3-34NSFC3-35NSFC3-40NSFC3-41NSFC3-42NSFC3-43NSFC3-44NSFC3-45NSFC3-46NSFC3-47NSFC3-48NSFC3-49NSFC3-50NSFC3-51NSFC3-52NSFC3-53NSFC3-54NSFC3-55NSFC3-56NSFC3-57NSFC4系列永磁式交流接触器型号规格NSFC4-9ANSFC4-12ANSFC4-16ANSFC4-26ANSFC4-30ANSFC4-40ANSFC4-50ANSFC4-63ANSFC4-75ANSFC4-110ANSF C4-145ANSF C4-185ANSF C4-210ANSF C4-260ANSF C4-300ANSF C4-400ANSF C4-460ANSF C4-580ANSF C4-750ANSF C4-1350ANSF C4-1650ANSFC5系列交、直流控制行车专用交流接触器型号规格NSFC5-105ANSFC5-125ANSFC5-150ANSFC5-180ANSFC5-220ANSFC5-300ANSFC5-400ANSFC5-500ANSFC5-630ANSFC5-800ANSFC12系列永磁式交流接触器型号规格备注NSFC12-100A/2 二极NSFC12-100A/3 三极NSFC12-100A/4 四极NSFC12-100A/5 五极NSFC12-150A/2 二极NSFC12-150A/3 三极NSFC12-150A/4 四极NSFC12-150A/5 五极NSFC12-250A/2 二极NSFC12-250A/3 三极NSFC12-250A/4 四极NSFC12-250A/5 五极NSFC12-400A/2 二极NSFC12-400A/3 三极NSFC12-400A/4 四极NSFC12-400A/5 五极NSFC12-600A/2 二极NSFC12-600A/3 三极NSFC12-600A/4 四极NSFC12-600A/5 五极CJ40J系列永磁式交流接触器型号规格CJ40J-10ACJ40J-16ACJ40J-25ACJ40J-40ACJ40J-63ACJ40J-80ACJ40J-100ACJ40J-125ACJ40J-160ACJ40J-200ACJ40J-250ACJ40J-315ACJ40J-400ACJ40J-500ACJ40J-630ACJ40J-800ACJ40J-1000ACJ40J-1250ANSFMR系列永磁式交流接触器型号规格NSFMR-7ANSFMR-9ANSFMR-12ANSFMR-15.5ANSFMR-18ANSFMR-25ANSFMR-32ANSFMR-38ANSFMR-40ANSFMR-50ANSFMR-65ANSFMR-72ANSFMR-80ANSFMR-95ANSFMR-115ANSFMR-150A NSFMR-170A NSFMR-185A NSFMR-225A NSFMR-250A NSFMR-300A NSFMR-400A NSFMR-500A NSFMR-580A NSFMR-650A NSFMR-750A NSFMR-820A。
五种常见交流接触器的型和类型介绍
五种常见交流接触器的型和类型介绍五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给⼤家介绍⼀下这些交流接触器的型号，⽅便⼤家选⽤。
交流接触器主要有以下⼏种分类和相对应的型号。
1、最常⽤的就是空⽓电磁式交流接触器在接触器中，空⽓电磁式交流接触器应⽤最⼴泛，产品系列和品种最多，但其结构和⼯作原理相同，⽬前常⽤国产空⽓电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。
2、电容配电柜常⽤的切换电容接触器切换电容接触器专⽤于低压⽆功补偿设备中，投⼊或切除电容器组，以调整电⼒系统功率因数，切换电容接触器在空⽓电磁式接触器的基础上加⼊了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。
常⽤的产品有CDC9等。
3、机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电⽓连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。
常⽤的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N 等。
4、未来的发展趋势智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本⾝还具有对运⾏⼯况⾃动识别、控制和执⾏的能⼒。
智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显⽰模块、通信接⼝模块等组成，它的核⼼是微处理器或单⽚机。
5、不太常⽤的特殊场合使⽤的直流接触器直流接触器结构上有⽴体布置和平⾯布置两种结构，电磁系统多采⽤绕棱⾓转动的拍合式结构，主触点采⽤双断点桥式结构或单断点转动式结构。
常⽤的直流接触器有CZ0等。
6、质量最好的真空交流接触器真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。
真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的⾦属蒸⽓来维持，因为真空具有很⾼的绝缘强度且介质回复速度很快，真空电弧的等离⼦体很快向四周扩散，在第⼀次电压过零时电弧就能熄灭。
交流接触器型号及含义
交流接触器型号及含义
正泰CIX2系列沟通接触器
接触器，做为继电器掌握系统当中最基本、最常见的电器元件，生产常见许多，国产的有“正泰”“德力西”等厂家，进口的有“西门子”“施耐德”等等。
型号也许多。
有许多初学电工伴侣发信息问我接触器型号的含义，当然主要是想从型号上的数字得到相关的参数。
CJX1-140
比如这个型号为CJX1-140的接触器，‘C’代表“接触器”、“J”代表“沟通”、“X”代表“小型”、“1”代表设计序号、“140”代表额定电流140A。
CJX2-3201
CJX2-3210
再比如，这两个型号的接触器，CJX2-3201和CJX2-3210，“32”是额定电流，后面的第一个字母是常开帮助触点个数，其次个数字是常闭触点个数，也就是说3201是带0个常开帮助触点，1个常闭帮助触点，而3210则是1组常开帮助触点，0组常闭触点。
还有比如这个CJX2-9511,“95”是额定电流，“11”代表1组常开帮助触
点，1组常闭帮助触点。
那就有伴侣说了，好了，知道了，按这个方法套就可以了。
其实是不对的，由于并不是所以接触器都这么表示的。
比如这两个，“3TF50”“3TB42”“50”和“42”并不是50A和42A的意思。
而是有它特别的含义，如下图所示。
所以说在平常工作中选择接触器，并不能死套它型号上的数字，肯定要先弄清晰型号的含义再选择匹配的接触器，不然简单出事故。
交流接触器的型号和额定电流怎么看？
交流接触器的型号和额定电流怎么看？
接触器作为常用的低压控制电器之一，在电力传动系统中它的身影无处不在。
它的主要任务就是去频繁的接通或断开带负载的主电路，有时也负责大容量的控制电路，它还能实现远距离自动控制。
国产的接触器
例如CJX2系列接触器，CJX2-3210、CJX2-2510、CJX2-4011、CJX2-9511，CJX2系列的交流接触器产品。
它们的额定电流分别为32A、25A、40A、95A。
CJ20系列的接触器，CJ20-口-口/口-口，型号中的CJ表示交流接触器，20代表设计序列号，后面的分别是规格号（额定电流的表示），倒数第二个是辅助规格代号（额定电压的表示）。
还有CJ0、CJ10、CJ12、CJ19、CJX1等系列，这些基本上都是国货。
国外知名品牌的接触器
例如富士的SC-N系列接触器：SC-N1口RM/口，SC表示的是电磁接触器、N1表示的是框架电流、接下来表示的是辅助触头结构、RM表示的是可逆还是非可逆、最后表示的是操作方式。
ABB的AX系列接触器，例如AX09-30-10-80：AX表示的是接触器系列，09表示的是额定工作电流代号、30表示的是主触点数量、10表示的是辅助触点数量、80表示的是线圈电压和代号。
西门子的3TF系列的接触器，例如3TF50-22-0X-MO，3TF表示的是接触器、50代表的是额定工作电流、22代表的是辅助触头、OX代表的是线圈电压种类，最后代表的是线圈电压订货号。
施耐德的接触器系列有LC1-SK、K、D、F、B 多种系列，它的额定电流LC1-SK系列的在6A以内，而LC1-B系列的在750到1800A范围，因此具体的型号还得看清楚接触器的标识。
接触器各种型号
西门子接触器的型号有制造商：西门子(SIEMENS)产品简介：3TF系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A。
接触器3TF5322-0XG0 205A AC36V，接触器3TF5322-0XF0 205A AC110V接触器3TF5244-0XM0 170A AC220V，接触器3TF5222-0XQ0 170A AC380V接触器3TF5222-0XM0 170A AC220V，接触器3TF5222-0XG0 170A AC36V接触器3TF5222-0XF0 170A AC110V，接触器3TF5222-0XB0 170A AC24V接触器3TF5144-0XM0 140A AC220V，接触器3TF5144-0XF0 140A AC110V接触器3TF5122-1XM4 140A DC220V，接触器3TF5122-0XQ0 140A AC380V接触器3TF5122-0XM0 140A AC220V，接触器3TF5122-0XG0 140A AC36V接触器3TF5122-0XF0 140A AC110V，接触器3TF5122-0XB0 140A AC24V接触器3TF5044-0XQ0 110A AC380V，接触器3TF5044-0XM0 110A AC220V接触器3TF5044-0XG0 110A AC36V，接触器3TF5044-0XF0 110A AC110V接触器3TF5044-0XB0 110A AC24V，接触器3TF5033-1XB4 110A DC24V接触器3TF5022-1XM4 110A DC220V，接触器3TF5022-0XQ0 110A AC380V接触器3TF5022-0XM0 110A AC220V，接触器3TF5022-0XG0 110A AC36V接触器3TF5022-0XF0 110A AC110V，接触器3TF5022-0XB0 110A AC24V接触器3TF5044-0XG0 110A AC36V，接触器3TF5044-0XF0 110A AC110V接触器3TF5044-0XB0 110A AC24V，接触器3TF5033-1XB4 110A DC24V接触器3TF5022-0XQ0 110A AC380V，接触器3TF5022-0XM0 110A AC220V接触器3TF5022-0XG0 110A AC36V，接触器3TF5022-0XF0 110A AC110V接触器3TF5022-0XB0 110A AC24V，接触器3TF4944-0XM0 85A AC220V接触器3TF4944-0XF0 85A AC110V，接触器3TF4922-1XF4 85A DC110V接触器3TF4922-0XQ0 85A AC380V，接触器3TF4922-0XM0 85A AC220V接触器3TF4922-0XG0 85A AC36V，接触器3TF4911-0XM0 85A AC220V接触器3TF4844-0XM0 75A AC220V，接触器3TF4822-0XQ0 75A AC380V接触器3TF4822-0XN2 75A 50/60Hz:AC220V，接触器3TF4822-0XM0 75A AC220V 接触器3TF4822-0XG0 75A AC36V，接触器3TF4822-0XF0 75A AC110V接触器3TF4744-0XM0 63A AC220V，接触器3TF4744-0XF0 63A AC110V接触器3TF4722-0XQ0 63A AC380V，接触器3TF4722-0XN2 63A 50/60Hz:AC220V 接触器3TF4722-0XM0 63A AC220V，接触器3TF4722-0XL2 63A 50/60Hz:AC230V 接触器3TF4722-0XK1 63A 60HZ AC12，接触器3TF4722-0XG0 63A AC36V接触器3TF4722-0XF0 63A AC110V，接触器3TF4722-0XC2 63A AC24V接触器3TF4722-0XB0 63A AC24V，接触器3TF4711-0XM0 63A AC220V接触器3TF4644-0XQ0 45A AC380V，接触器3TF4644-0XM0 45A AC220V接触器3TF4633-1XB4 45A DC24V，接触器3TF4622-0XQ0 45A AC380V接触器3TF4622-0XN2 45A 50/60Hz:AC220V，接触器3TF4622-0XM0 45A AC220V 接触器3TF4622-0XK1 45A 50Hz:100V/60HZ:120V ，接触器3TF4622-0XG0 45A AC36V接触器3TF4622-0XF0 45A AC110V，接触器3TF4622-0XB0 45A AC24V接触器3TF4611-0XM0 45A AC220V，接触器3TF4522-0XQ0 38A AC380V接触器3TF4522-0XM0 38A AC220V，接触器3TF4522-0XG0 38A AC36V接触器3TF4522-0XF0 38A AC110V，接触器3TF4522-0XB0 38A AC24V接触器3TF4511-0XQ0 38A AC380V，接触器3TF4511-0XG0 38A AC36V接触器3TF4511-0XF0 38A AC110V，接触器3TF4511-0XB0 38A AC24V接触器3TF4422-1XM4 32A DC220V，接触器3TF4422-1XF4 32A DC110V接触器3TF4422-1XB4 32A DC24V，接触器3TF4422-0XQ0 32A AC380V接触器3TF4422-0XM0 32A AC220V，接触器3TF4422-0XG0 32A AC36V接触器3TF4422-0XF0 32A AC110V，接触器3TF4422-0XB0 32A AC24V接触器3TF4411-0XQ0 32A AC380V，接触器3TF4411-0XM0 32A AC220V接触器3TF4411-0XG0 32A AC36V，接触器3TF4411-0XF0 32A AC110V接触器3TF4411-0XB0 32A AC24V，接触器3TF4322-1XM4 22A DC220V接触器3TF4322-1XF4 22A DC110V，接触器3TF4322-1XB4 22A DC24V接触器3TF4322-0XQ0 22A AC380V，接触器3TF4322-0XM0 22A AC220V接触器3TF4322-0XL0 22A AC127V，接触器3TF4322-0XG0 22A AC36V接触器3TF4322-0XF0 22A AC110V，接触器3TF4322-0XB0 22A AC24V接触器3TF4311-0XL2 22A 50/60Hz:AC230V，接触器3TF4311-0XG0 22A AC36V 接触器3TF4311-0XF0 22A AC110V，接触器3TF4311-0XB0 22A AC24V接触器3TF4222-1XM4 16A DC220V，接触器3TF4222-1XF4 16A DC110V接触器3TF4222-1XB4 16A DC24V，接触器3TF4222-0XQ0 16A AC380V接触器3TF4222-0XM0 16A AC220V，接触器3TF4222-0XG0 16A AC36V接触器3TF4222-0XF0 16A AC110V，接触器3TF4222-0XB0 16A AC24V接触器3TF4211-0XQ0 16A AC380V，接触器3TF4211-0XM0 16A AC220V接触器3TF4211-0XG0 16A AC36V，接触器3TF4211-0XF0 16A AC110V接触器3TF4211-0XB0 16A AC24V，接触器3TF4122-1XM4 12A DC220V接触器3TF4122-1XF4 12A DC110V，接触器3TF4122-1XB4 12A DC24V接触器3TF4122-0XQ0 12A AC380V，接触器3TF4122-0XM0 12A AC220V接触器3TF4122-0XB0 12A AC24V，接触器3TF4922-0XB0 85A AC24V接触器3TF4511-0XM0 38A AC220V，接触器3TF4122-0XG0 12A AC36V接触器3TF4122-0XF0 12A AC110V，接触器3TF4111-0XQ0 12A AC380V接触器3TF4111-0XM0 12A AC220V，接触器3TF4111-0XL2 12A 50/60Hz:AC230V 接触器3TF4111-0XG0 12A AC36V，接触器3TF4111-0XF0 12A AC110V接触器3TF4111-0XB0 12A AC24V，接触器3TF4022-1XM4 9A DC220V接触器3TF4022-1XF4 9A DC110V，接触器3TF4022-1XB4 9A DC24V接触器3TF4022-0XQ0 9A AC380V，接触器3TF4022-0XN2 9A 50/60Hz:AC220V 接触器3TF4022-0XM0 9A AC220V，接触器3TF4022-0XG0 9A AC36V接触器3TF4022-0XF0 9A AC110V，接触器3TF4022-0XB0 9A AC24V接触器3TF4011-0XQ0 9A AC380V，接触器3TF4011-0XM0 9A AC220V接触器3TF4011-0XL2 9A 50/60Hz:AC230V，接触器3TF4011-0XG0 9A AC36V接触器3TF4011-0XF0 9A AC110V，接触器3TF4011-0XB0 9A AC24V接触器3TF4010-0XQ0 9A AC380V，接触器3TF4010-0XM0 9A AC220V接触器3TF4010-0XG0 9A AC36V，接触器3TF4010-0XF0 9A AC110V接触器3TF4010-0XB0 9A AC24V，接触器3TF4001-0XQ0 9A AC380V接触器3TF4001-0XM0 9A AC220V，接触器3TF4001-0XG0 9A AC36V接触器3TF4001-0XF0 9A AC110V，接触器3TF4001-0XB0 9A AC24V。
接触器型号大全
交流接触器型号一．接触器的符号接触器的图形符号如图l所示，文字符号为KM。
<!--[if !vml]--><!--[endif]-->图1 接触器的图形符号a)线圈b)主触点c)辅助触点二．接触器的型号说明< !--[if !vml]--><!--[endif]--><!--[if!vml]--><!--[endif]-->例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A 主触点为3极。
CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。
上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。
直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。
除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC 标准的交流接触器，下面作以简单介绍。
CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。
具有正常工作时吸引线圈不通电、无噪声等特点。
其锁扣机构位于电磁系统的下方。
锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。
由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。
它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。
3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。
额定电压为220～660V，额定电流为9～630A。
附加：交流接触器的型号字母分别代表什么意思CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见接触器介绍
CJX2-D系列交流接触器
一、用途
（CJX2-d）系列交流接触器主要用于交流50Hz（或60Hz），额定绝缘电压为690V，在AC-3使用类别下额定电压为380V时额定工作电流至95A的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。
交流接触器CJX2(D09-D620)系列
LC1-D09 CJX2-D09 交流接触器
LC1-D12 CJX2-D12 交流接触器
LC1-D18 CJX2-D18 交流接触器
LC1-D25 CJX2-D25 交流接触器
LC1-D32 CJX2-D32 交流接触器
LC1-D40 CJX2-D40 交流接触器
LC1-D50 CJX2-D50 交流接触器
LC1-D80 CJX2-D80 交流接触器
LC1-D95 CJX2-D95 交流接触器
LC1-D115 CJX2-D115 交流接触器
LC1-D150 CJX2-D150 交流接触器
LC1-D170 CJX2-D170 交流接触器
LC1-D245 CJX2-D245 交流接触器
LC1-D300 CJX2-D300 交流接触器
LC1-D410 CJX2-D410 交流接触器
LC1-D475 CJX2-D475 交流接触器
LC1-D620 CJX2-D620 交流接触器
交流接触器CJX2(F115-F800)系列...
LC1-F115 CJX2-F115 交流接触器
LC1-F150 CJX2-F150 交流接触器
LC1-F185 CJX2-F185 交流接触器
LC1-F225 CJX2-F225 交流接触器
LC1-F265 CJX2-F265 交流接触器
LC1-F330 CJX2-F330 交流接触器
LC1-F400 CJX2-F400 交流接触器
LC1-F500 CJX2-F500 交流接触器
LC1-F630 CJX2-F630 交流接触器
LC1-F780 CJX2-F780 交流接触器
二、型号及含义
三、结构特点
△动作机构为直动式，触头为双断点；
△组合功能，除安装面外，其余各面均能加装附件；
△两侧可加装辅助触头组或联锁机构；
△上方可加装辅助触头组或空气延时头；
△线圈接线端可加装时间延时器等各种功能模块。
四、工作条件和安装条件
△周围空气温度-5℃～+40℃；
△安装地点海拔不超过2000m；
△最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下允许有较高的相对湿度，例如20℃时达到90%；对由于温度变化偶尔产生的凝露应采取特殊的措施；
△污染等级为“污染等级3”；
△安装类别为“安装类别Ⅲ”；
△除用螺钉安装外，还可采用35mm、75mm标准卡轨安装。
五、规格
■ 接触器规格
3P:三对常开主触头NO:一对常开辅助触头NC:一对常闭辅助触头
■ 附件规格
△SK4 - d空气延时头
六、技术参数
本系列产品符合标准：IEC60947-4，GB14048.4
CJX2-D系列交流接触器七、外形尺寸与安装尺寸。
