巴可DLP大屏Encore控制台简单操作
DLP大屏幕系统操作手册
DLP大屏幕系统操作手册1.1 DLP大屏幕系统组成矿业DLP大屏幕投影拼接显示系统包括拼接单元组合墙体、图像拼接控制器、大屏控制控制管理软件、矩阵切换器、接口设备、专用线缆等，由以下部分组成：◆拼接单元组合墙体：本大屏幕投影显示墙由6套50″拼接单元组成，组合方式为2×3（行 列）；✧50单元屏幕尺寸：1026mm宽×762 mm高x 680 mm 厚；✧整屏显示面积为：(1026 mm×3)×( 762mm×2)= 3078mm宽×1524mm高✧整屏分辨率为：(1024×3)×(768×2)=3072×1536✧单元底座高度：实际高度根据用户现场确定；✧核心部件采用美国TI公司最新发布的12°偏转角0.7″ LVDS DMD，DDP3020F投影芯片，物理分辨率达1024×768。
✧采用复合玻璃幕，采用纯无机材料，整墙屏幕平整度≤0.3mm，增益度为3.7，水平视角为>160度，垂直视角为>80度无缝拼接组合方式，物理拼缝小于0.5mm。
附上大屏系统尺寸图如下：50 2x3 大屏系统尺寸图◆多屏全硬件拼接图像处理器-拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。
拼接控制器采用目前最新的计算机集成技术、网络技术，并具有特有的独立PCI64/66总线传输技术，系统资源占用少，稳定可靠。
控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。
控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。
拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号VGA 或DVI ）等。
史上最全的DLP基础操作指南出炉啦
史上最全的DLP基础操作指南出炉啦
大家期待已久的DLP基础教程
终于重磅出炉啦
Hunter作为闪铸DLP类的最新产品
当然是集万千宠爱于一身啦
好了
大家搬好小板凳
一起学习吧
（不要眨眼哟~）
DLP打印操作篇
首先插上电源开启设备，检查防尘玻璃干净无尘，检查溶液盒干净无尘，检查溶液盒位置，将溶液盒向机器方向推至最后。
将打印平台插入到打印平台卡槽中，拧紧平台紧固螺母，打开溶液瓶盖，在瓶口处可以看到一个橡胶的密闭塞。
拉开中间的拉环，取出密闭塞。
倒入溶液，倒入的溶液不得超过溶液盒三分之一，打印过程中可再适量添加
关闭上罩，选择打印文件，点击打印按钮即可。
平台下降，耐心等待打印完成。
模型处理工作
模型处理前，准备以下物料：
99%纯度以上的酒精1L，清洗盒1个，无尘布一个，铁铲1把，尖嘴瓶一个，手套1双
戴上手套在清洁盒和尖嘴瓶内倒入适量酒精
模型打印完成后，点击复位按钮，平台上升到初始位置
拧松平台紧固螺母，取出打印平台
取出平台斜置，将多余耗材空到溶液盒内部，
用尖嘴瓶简单清洗打印平台上的模型，洗去模型表面残余溶液，用镊子先将打印模型边缘翘起，之后用铁铲铲下模型
取下模型后，放置在清洗盒中
浸泡5分钟，结构复杂的模型可延长浸泡时间
取出浸泡后的模型，放置在阴凉通风处，晾干也可以使用风扇加速酒精溶液挥发
（最后成品展示）
以上图片来源：日本闪铸代理商各位闪族们，都学会了吗
闪妹可是会不定期抽查的哟~。
大屏幕操作步骤.
APPO
Company Confidential, NDA Restriction
envision a brighter future
谢谢！
APPO
Company Confidential, NDA Restriction
APPO
Company Confidential, NDA Restriction
envision a brighter future
基本操作选项菜单
可用上的菜单：1、大屏幕any Confidential, NDA Restriction
envision a brighter future
envision a brighter future
1、摄像机列表、点击右键、添加列表、
APPO
Company Confidential, NDA Restriction
envision a brighter future
1、填写如下： 可以修改用户名，密码、IP地址 rtsp://admin:a00000000@192.0.0.1/h264/ch1/main/av_stream； 接入方式：海康SDK接入
登入后的界面 软件操作里，连接，断开，通讯，拼接，退出
APPO
Company Confidential, NDA Restriction
envision a brighter future
通讯
1、输入处理器网络IP地址； 2、如果处理器不在内网同一个网端，请连接成功后，在下方处理器IP地址修改后， 点击更改设备IP，并确认； 3、操作台与处理器是同一个网端，再点击连接即可；
选择信号源，在右边左键拉出窗口即可，也可以点击信号源右键，可以更 改种类项目；
巴可面板操作说明书
目录一．Encore处理器的接口说明二．Encore控制面板的键位区说明三．Encore控制台菜单说明四．Encore的简易说明一．Encore处理器介绍端口名称二．面板介绍三．Encore控制台菜单说明Encore Controller菜单HOME（菜单首页）这是LC（大型控制台）菜单，SC（小型控制台）不包括最后两项。
（一）INPUT（输入）要选择某个窗口后才能进入INPUT菜单，当前状态是所选窗口的属性，包括所在的1目的地（一台控制主机的情况下默认1，多台的时候根据情况调节）、2输入接口（可调，DVI、HD－15、BNC）、3信号格式（不可调，自动识别）、4输入类型（一般根据信号自动识别、不可调）、5空间颜色（RGB、SMPTE一般为RGB）、6取样模式（不可调自动识别）、7对比度（调节当前窗口信号，围75％－125％）、8亮度（调节当前窗口信号，围75％－125％）、9伽马值（调节当前窗口信号，围1.0－3.0）、10输入同步类型（一般是自动识别，可调H/V、CSync、SOG、Auto）、11补偿（默认是off，除特殊情况一般不更改）、12部分同步（是调节模拟信号用，默认是160mv）、13锐度（-10－10）。
1．HOME（主菜单）按下HOME返回主菜单2．CFG（配置菜单）按下CFG菜单显示的是当前窗口和SOURCE SELECTION里的键关联关系，例如1A对应1、SRC_3对应3。
包括文件（不可选）、文件名（不可选）、删除申请到哪里。
A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）C、D ELETE（删除当前设置）3．AR（宽高比调整菜单）按下AR菜单显示当前窗口的比例，包括模式（可手动调节16：9、4：3、5：4、3：2、1：1、Custom）如果选择Custom，下面会出现Ratio，调节具体一个比例数值。
A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）4．SAVE（存储）按下SAVE存储当前设置5．APPLY FORMAT（应用格式）按下APPLY FORMAT应用当前格式。
DLP大屏操作说明书
DLP操作说明一、开机操作1、先打开大屏幕屏幕供电线板开启后，在屏幕的正前方四五米处正对屏幕按开关机键---红色按键，等半分钟左右看到屏幕上方出现文字，证明已打开，若没有出现文字说明屏幕没有开启，走到未开启屏幕前方正对该屏幕按开关键即可。
2、再打开处理器前面板有两个按键，下为重启键，上为开关机键。
由于屏幕检测、信号延时，启动可能比较慢，大约两到三分钟启动完毕。
3、打开矩阵开关在矩阵后边电源线附近二、信号调用1、画面分割器的使用开机后等屏幕上蓝色文字消失后（十几秒），点击桌面分割器图标六块屏幕即可显示出所要显示图像。
2、远程控制端软件的使用该软件可以远程控制大屏幕的显示图像。
打开软件后，点击左上角新建图标可以在屏幕上任意拖拽，远程控制第一个下拉框选择你要调入的信号是内部还是外部信号，第二个选择你要调入的具体信号，然后点确定即可调入，屏幕上会在相同的位置显示出调入的信号。
也可以将常用的布局保存成固定方案，需要时直接调用即可。
该软件即可调用内部视频也可调用外部信号。
3、信号管理器的使用点击桌面图标打开信号调用窗体，选择“输入VGA/视频”出现信号调用窗体，选择方法同上即可调入信号。
4、信号调节a电脑信号有黑边，在信号上点右键，在设置的下级选项中选择下边filters，在下级菜单中选择RGB-PRO2，在下级菜单中选择properties,打开后可以调节信号的上下左右位置和尺寸大小。
b视频信号有黑边，在右键选项中选择画面大小位置调整，进入后选择increase size使图像变大。
三、关机操作1、关闭屏幕上显示的信号2、关闭处理器3、关闭屏幕等处理器关闭用遥控关闭屏幕，如果有没有关闭的再单个关闭4、关闭电源线板或直接关闭总开关四、其他相关操作1、去掉窗体上的菜单点击右键，在查看选项的下级菜单中取消显示菜单2、全屏显示双击要全屏显示的信号即可，再双击变回要来大小3、更换信号位置点住鼠标左键任意拖拽到要显示的位置4、如果要调入信号的窗口不能在最前端显示，可以在右键菜单中在前端显示中选择最前端显示。
巴可面板操作说明

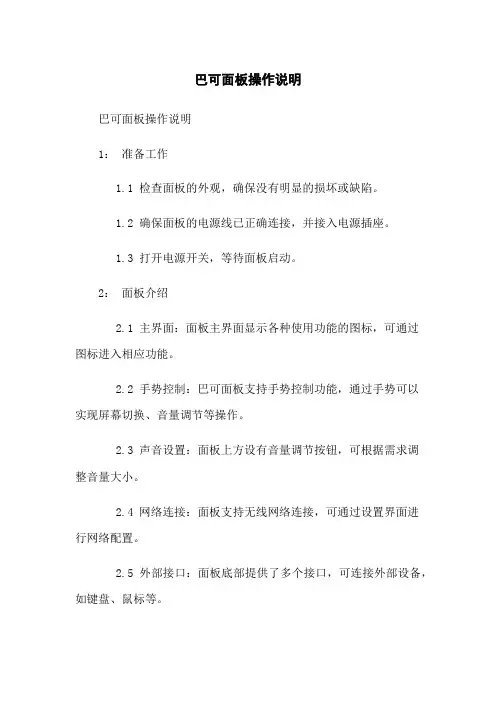

巴可面板操作说明巴可面板操作说明1：准备工作1.1 检查面板的外观，确保没有明显的损坏或缺陷。
