PPS 材料性能 - 360文档中心

聚苯硫醚(PPS)

聚苯硫醚树脂特性交联或半交联型聚苯硫醚（Polyphenylene sulfide,简称PPS）为浅褐色粉末，以加热变为深褐色；而直链型PPS则为白色颗粒，高结晶速度的为白色或浅黄色颗粒，受热后其颜色变深。

基本性能特点1.白色，结晶性，易流动的粉末。

2.强度度，抗蠕变性度，坚韧，质硬，无冷流变性，力学性能随温度升高而降低。

3.热稳定性极好，热变形温度260℃，熔点290℃，在400~500℃热空气和氮气中仍稳定，交联后可耐600℃高温，可在350℃以上长期使用。

4.耐磨，阻燃性优，有自熄性，对玻璃，陶瓷，金属的粘接性好。

5.电绝缘性能，高温，高湿的影响小，耐电弧性好。

6.成型收缩率小，尺寸稳定性好，熔体黏度小，易成型加工。

7.化学稳定性优异，耐稀酸，碱，在204℃以下耐任何溶剂/。

8.对炭黑，石墨，玻璃纤维，MoS2,PTFE等填料有特别好的润湿作用。

注射成型工艺工艺条件一，预干燥尽管PPS工程塑料的含水率较低，但为了提高注射产品的外观和制品的熔接强度，防止流延，对于线性PPS推荐采用鼓风干燥机在120~140℃条件下干燥3~5H，平盘中的材料高度最好不要超过5CM；对彩色的PPS工程塑料，为确保稳定的色彩，应在105℃以下，干燥3~5H，为保证制品外观，甚至干燥时间可以再长一些，对增强的交联型PPS，在鼓风烘箱中可在149~177℃条件下干燥2~3H，烘干时间延长，一般对材料性能影响不大，但最好烘干温度不能超过260℃。

采用真空烘箱和其他除湿式烘箱，温度和时间可适当降低和减少。

二，模温模温在很大的程度上影响模塑产品的特性。

考虑到模塑产品的外观，高温下的尺寸稳定性，耐热性及耐蠕变性能，模温一般不得低于120℃，至少要在130℃以上。

模温最好在120~160℃。

三，注射压力正常的注射压力保持在29~98MPa比较合适，高压注射能保证制件的密实件，特别是对薄壁复杂的制件，更应采用高压注射，而且高压可以提高材料的拉伸强度。

PPS 材料射出知识

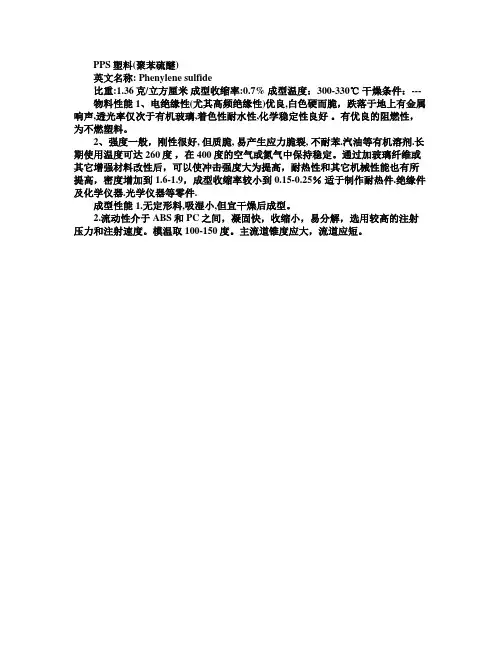

PPS塑料(聚苯硫醚)英文名称: Phenylene sulfide比重:1.36克/立方厘米成型收缩率:0.7% 成型温度：300-330℃干燥条件：--- 物料性能 1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。

有优良的阻燃性，为不燃塑料。

2、强度一般，刚性很好, 但质脆, 易产生应力脆裂, 不耐苯.汽油等有机溶剂.长期使用温度可达260度，在400度的空气或氮气中保持稳定。

通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.成型性能 1.无定形料,吸湿小,但宜干燥后成型。

2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。

模温取100-150度。

主流道锥度应大，流道应短。

PPS-聚苯硫醚加工性能和成型工艺PPS-聚苯硫醚加工性能和成型工艺PPS的特性聚苯硫醚（PPS），全称为聚苯基硫醚。

它是一种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温，耐腐蚀和优越的机械性能。

PPS是含硫芳香族聚合物，线型PPS在350℃以上交联后成热固性塑料，支链型结构PPS为热塑性塑料。

（一）PPS的性能（1） PPS为塑性结晶性树脂，其结晶度约为65%，外观为白色或琥珀色。

纯PPS的密度为1.3~1.35g/cm3,但很少单独使用,应用的PPS多为改性品级,如玻璃纤维增强、无机填充和碳纤维增强度，改性后的密度增大为1.60~1.68 g/cm3.（2） PPS具有高强度、高刚性和尺寸稳定性，在高湿条件下刚性也良好，并具有突出的耐疲劳性能和抗蠕变性能：吸水性、吸油性、成型收缩性及线膨胀系数均很小。

（3） PPS的结构中含有硫原子，其含氧指数为46%~53%，在火焰上能燃烧，但不滴落，且离火自熄，有优异的阻烯性能。

pps料性

聚苯硫醚，全称为聚亚苯基硫醚，英文名称为Polyphenylene sulfide，简称PPS（以下称聚苯硫醚或称PPS）。

PPS的分子结构比较简单，分子主链由苯环和硫原子交替排列，大量的苯环赋予PPS以刚性，大量的硫醚键又提供柔顺性。

分子结构对称，易于结晶，无极性，电性能好，不吸水。

PPS是美国菲利普公司于1971年首先实现工业化生产的，其次为日本的东丽公司，其他一些生产厂家也主要集中在美国和日本，西欧各国现在均不生产PPS。

我国的天津合成材料研究所、广州化学试剂二厂、四川自贡化学试剂厂、河北工学院化工系及广州化工研究所等单位曾有少量生产，目前只有自贡和成都的厂家生产，到2000年，世界PPS的产量可达到5万t/a。

PPS的最大需求为日本占33％，北美占32％，西欧占19％，亚太占16％。

PPS的突出性能有：良好的耐热性能，可在180~220℃温度范围内使用；耐腐蚀性接近聚四氟乙烯；电性能优异；机械性能优异；阻燃性能好。

PPS的不足之处有：价格太高，在耐高温塑料中属于低价位，但比通用工程塑料高许多；韧性差，性脆；中粘度不稳定。

纯PPS因性能脆而很少单独使用，应用的PPS多为其改性能品种。

具体有：40％玻璃纤维增强PPS（R-4），无机填充PPS（R-8），碳纤维增强PPS（G-6）等。

PPS的发展速度很快，预计它将成为第六大工程塑料。

聚苯硫醚的特性与应用一、特性（1）一般性能：PPS为一种外观白色、高结晶度、硬而脆的聚合物，纯PPS的相对密度为1.3，但改性后会增大。

PPS有吸水率极小，一般只有0.03％左右。

PPS的阻燃性好，其氧指数高达44％以上；与其他塑料相比，它在塑料中属于高阻燃材料（纯PVC的氧指数为47％、PSF为30％、PA66为29％、MPPO为28％，PC为25％）。

（2）机械性能：纯PPS的机械性能不高，尤其冲击强度比较低。

以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。

pps是什么材料

pps是什么材料
PPS是聚苯硫醚的简称，是一种高性能工程塑料材料。

它由苯
环和硫醚键交替排列而成，具有一定的弹性和耐热性。

首先，PPS具有优良的耐化学性能。

它能够耐受酸、碱、有机
溶剂等多种化学物质的侵蚀，在广泛的酸碱环境中保持其稳定性。

这使得PPS在化学工业、电子工业等领域得到广泛应用。

其次，PPS具有优异的耐热性能。

它的熔点高达285℃，在高
温环境下表现出良好的稳定性和刚性。

因此，PPS常常被用作
高温工作条件下的零部件材料，如汽车引擎部件、电器元件等。

此外，PPS还具有良好的机械性能。

它具有一定的弹性，能够
在受力后迅速恢复原状，不易变形。

这使得它在某些需要具备高强度和耐磨性的应用中得到了广泛运用，如制造机械零件、模具等。

同时，PPS还具有优良的电绝缘性能。

它的表面电阻较高，介
电常数较低，因此具备良好的绝缘性能。

这使得PPS在电子
领域中成为一种重要的绝缘材料，应用于电子元器件的绝缘保护领域。

此外，PPS还具备一定的阻燃性能。

它受到高温时会发生炭化
反应，形成炭化膜，从而有效阻止火焰的蔓延。

这使得PPS
在一些对阻燃性要求较高的领域得到广泛运用，如电子电器、航天航空等。

总的来说，PPS作为一种高性能工程塑料材料，具有耐化学性能、耐热性能、机械性能、电绝缘性能以及阻燃性能等多种优点，因此被广泛应用于化工、电子、机械等各个领域。

pps是什么材料

pps是什么材料
Pps是什么材料。

Pps是聚苯硫醚的缩写，是一种高性能工程塑料，具有优异的耐热性、耐化学
腐蚀性、机械强度和绝缘性能。

Pps材料广泛应用于电子电器、汽车、航空航天、
化工等领域，成为一种备受青睐的工程塑料材料。

首先，Pps材料具有出色的耐热性能。

它的热变形温度高达280℃以上，长期
使用温度可达240℃，短期使用温度更可达280℃。

因此，Pps材料在高温环境下
依然能保持其优异的性能，不易软化变形，具有很好的稳定性。

其次，Pps材料具有优异的耐化学腐蚀性能。

它能够抵抗酸、碱、酚、醇、醚、酮等化学品的侵蚀，因此在化工领域得到广泛应用。

Pps材料还具有较好的耐放射
线性能，能够抵抗辐射性能的侵蚀，因此在核工业领域也有一定的应用。

此外，Pps材料还具有优异的机械强度和刚性，具有较好的耐磨性和耐疲劳性。

因此，它在汽车领域的应用也日渐广泛，可以用于制造汽车零部件，如发动机零部件、传动系统零部件等。

最后，Pps材料具有良好的绝缘性能，低介电常数和介电损耗，使其成为电子
电器领域的理想材料。

Pps材料还具有良好的耐燃性，能够满足电子电器产品的阻
燃要求。

总的来说，Pps材料是一种高性能工程塑料，具有出色的耐热性、耐化学腐蚀性、机械强度和绝缘性能，适用于电子电器、汽车、航空航天、化工等领域。

随着技术的不断进步，Pps材料的应用领域还将不断扩大，为各个领域的发展提供更多
可能性。

PPS材料性能

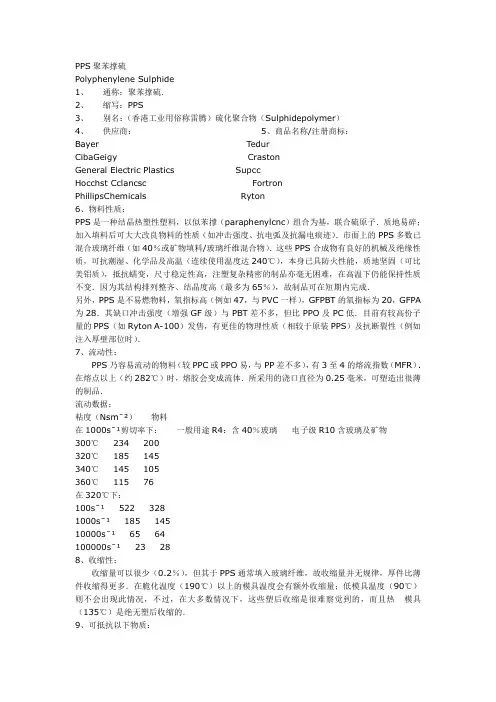

PPS聚苯撑硫Polyphenylene Sulphide1、通称：聚苯撑硫．2、缩写：PPS3、别名：（香港工业用俗称雷腾）硫化聚合物（Sulphidepolymer）4、供应商：5、商品名称/注册商标：Bayer TedurCibaGeigy CrastonGeneral Electric Plastics SupccHocchst Cclancsc FortronPhillipsChemicals Ryton6、物料性质：PPS是一种结晶热塑性塑料，以似苯撑（paraphenylcnc）组合为基，联合硫原子．质地易碎；加入填料后可大大改良物料的性质（如冲击强度、抗电弧及抗漏电痕迹）．市面上的PPS多数已混合玻璃纤维（如40％或矿物填料/玻璃纤维混合物）．这些PPS合成物有良好的机械及绝缘性质，可抗潮湿、化学品及高温（连续使用温度达240℃），本身已具防火性能，质地坚固（可比美铝质），抵抗蠕变，尺寸稳定性高，注塑复杂精密的制品亦毫无困难，在高温下仍能保持性质不变．因为其结构排列整齐、结晶度高（最多为65％），故制品可在短期内完成．另外，PPS是不易燃物料，氧指标高（例如47，与PVC一样），GFPBT的氧指标为20，GFPA 为28．其缺口冲击强度（增强GF级）与PBT差不多，但比PPO及PC低．目前有较高份子量的PPS（如Ryton A-100）发售，有更佳的物理性质（相较于原装PPS）及抗断裂性（例如注入厚壁部位时）．7、流动性：PPS乃容易流动的物料（较PPC或PPO易，与PP差不多），有3至4的熔流指数（MFR）.在熔点以上（约282℃）时，熔胶会变成流体．所采用的浇口直径为0.25毫米，可塑造出很薄的制品．流动数据：粘度（Nsmˉ²）物料在1000sˉ¹剪切率下：一般用途R4：含40％玻璃电子级R10含玻璃及矿物300℃234 200320℃185 145340℃145 105360℃115 76在320℃下：100sˉ¹522 3281000sˉ¹185 14510000sˉ¹65 64100000sˉ¹23 288、收缩性：收缩量可以很少（0.2％），但其于PPS通常填入玻璃纤维，故收缩量并无规律，厚件比薄件收缩得更多．在脆化温度（190℃）以上的模具温度会有额外收缩量；低模具温度（90℃）则不会出现此情况，不过，在大多数情况下，这些塑后收缩是很难察觉到的，而且热模具（135℃）是绝无塑后收缩的．9、可抵抗以下物质：在200℃以下不溶于任何已知的溶剂．其抗化池能力仅次于PTFE．加外，可抵抗油、汽油、清洁剂、大多数的酸和碱、碳甲及氯化碳氲．在高温下除可抵抗化学品外，亦可抗水解，且尺寸稳定性良好．即使在200℃以上，物料性质仍可维持不变．在室温下，含40％GF的PPS比ABS 更加坚硬．10、不能抵抗以下物质：热浓氧化酸（如硫酸）、某些胺（amines）、苯醛（benzaldchyde）、氮甲烷（niromethane）及一些卤化（halogenated）混合物．11、塑料测试或鉴定法：未增强的PPS密度为 1.4gcmˉ³,帮会迅速沉于水，而慢慢沉于饱和的氯化镁溶液（密度为1.34）．制品主要以填充物料制成，因为密度较高；含40％GF的PPS密度为1.6gcmˉ³.纤维含量可达45％．一并使用矿物填料及玻璃纤维时，总填料量更可达65％（以重量计）．12、着色：底色为深褐钯，故染色范围有限．PPS制品可在一些恶劣的情况下使用（例如高温），而这些情况亦制到颜色的范围．13、塑料及制品的处理：吸水量少（0.05％，但矿物填料级的吸水量或会增加．尽管如此，加热有香于加工，故应烘干所有物料．最好用抽湿干燥机（温度可达175℃）以150℃烘3小时――普通焗炉甚至须要6小时．退火（通常以225℃烘２至4小时）可以达到最佳的尺寸稳定性、遇热稳定性、坚固性、结晶程度及260℃以上的热变形温度（HDT）．以一般情况而言，热模具（135℃以上）已可产生足够的结晶程度及上佳的表面．但如不要求制品定要耐热和稳定，便可采用冻模具（30-90℃）．此类（低结晶度）制品的HDT可能只有230℃．部件的表面或者较差，但比（高结晶度）制品更为刚韧耐用．可以150℃把矿物填料级烘干3小时．14、模具及浇口设计：模具温度应为135℃．若熔胶温度为320℃，那么，每注一克料最多便须消耗385焦耳的热量．比热为2080j/kgK.由于填充聚合物有磨损的问题，太选择钢材时要特别小心：应选用含铬（chromium）/钽（molybdenum）/钒（vanadium）量高的碳钢．模具表面必须打磨平滑及经热处理加硬，才可造出平滑的制品表面，并使模具更加耐用．常用的防腐蚀方法乃镀上保护物质，如硬铬（hardchrome）.模具可以用电加热（至140℃），通常会用盒式加热器，每公斤重量可用0.5kw．进料系统必须将纤维定向性所引致的焊接及翘曲可能性减至最你．所以最宜采用模模形及薄膜浇口．由于PPS没有其它热塑性塑料的过份饱压问题，故无须使用平衡流道系统；热流道的效果也不错．另处，PPS的收缩量少，故注口、模腔及模芯必须有足够的拔模斜角及打磨．15、流径：胶壁厚度比例：完全视乎等级、熔胶及模具温度而定，可达150：1（若壁厚1毫米以上），若可以用另一种物料（如PA66）填充模具，即使PPS须较高的填充压力，仍可使用．16、投影面积：如果锁模力不足，便会产生毛边，制品表面差劣．厚件制品（3毫米以上）应有2tsi(31MNmˉ²);薄件制品应有3tsi(47MNmˉ²)．17、射料缸装备：射咀应配备关闭阀，以免物料溢出．开入式射咀（温度控制得宜）必须连同减压装置及冷料并使用，周期时间要短而一致才可被接受．螺丝应装配回流阀．由于熔胶有磨擦力，故必须定期维修料缸装备．18、螺丝垫料（srewcushion）:3毫米19、射料量：20、熔胶温度：50至85％．由300至360℃不等，以320℃为佳．若某一等级的熔胶温度提升，粘度就会骤降，但不会对强度性质构成太大的影响．切勿超过370℃，否则会产生刺激性气体．21、机筒滞留时间：以高温加工时，必须确保物料在机筒内流动．但在305到320℃的平均模塑温度下是容许有短暂滞留的．22、温度调值：只有对于溶流的要求十分严谨时才可使用高溶胶温度，譬如，360℃比315℃的溶流多50％模具温度不应在90至135℃之间，如超过此范围，即使冷却程度有轻微的差别亦会使结晶程度（以及物质）大大不同．高模具温度可塑帛制出最高硬度（翘曲模数）；低模具温度则使制品表面粗糙，有最大的冲击、弯曲及拉伸强度．135℃以上（甚至高达260℃）的温度可以令制品的尺寸稳定．若以低温模塑，仍然可保尺寸稳定，只要不超过此温度加热制品（因为结晶体会起变化）．23、温度调值：℃地区编号位置高结晶度由－至－低结晶度由－至－1 机筒后方（料斗附近）280-300 280-3002 机筒290-310 290-3103 中间300-330 300-3304 机筒前方315-360 315-3605 射咀305-340 305-340模具135-160 30-8024、射料速度：极度高速会使制品燃烧．遇此情况应改善排气系统及减低速度．切勿超过50000sˉ¹(例数秒)的剪切率．25、射压：注塑机在首阶段所付出的压力最高可达1500bar•150MNmˉ²•21800psi;而在次阶段则可达1000bar•100MNmˉ²•14500psi．所用的压力应足以阻止毛边出现．26、螺丝转动速度（rpm）:越低越好（100rpm以下）以免纤维降质．27、背压：最高为50 bar•5MNmˉ²•725psi．实际上只须少量（甚至无须）背压，故越低越好，与射料量一致．28、停机：若要长期停机，应空置机筒，把螺丝留在推前位置，停止加热．可用挤压级HDPE清洗机筒．29、再加工：将翻磨的物料贮存于密封的容器内，可免潮湿或污染．翻磨料必须烘干，使用量越少越好（最多为30％）．许多聚合物会在PPS的熔胶温度下降质．应在使用PPS前后用流动性慢（低MFR）的HDPE清理．30、塑件修饰：浇口很易折断，尤其是附近有预早安排的缺口，可令进料容易拆除；或可用热切方法，只要整组设备可达到及维持于所须的高温．除了下班及矿物填料级外（因为塑胶成份少），其它制品可用超声波焊接塑件．31、典型制品：由于物料可耐高温而不变形，故适宜制造接驳器、电极板、插座、线圈模、线轴及机电器、抗电弧级可制造机电器底部、汽车外壳、灯架及电器开关掣、于气车制造业来说，PPS可替代金属品，造成化油器零件、点火板、电灯插座及加热系统的流动控制阀．因为石英卤素灯的用途日渐普遍，制品可达200℃以上――在这方面，PPS已取替陶器，在其它方面也可代替金属，例如制造散气控制阀时，3种PPS料已可取代14种钢质料，并且是以超声波焊接的．PPS适用于气车制造业的原因是：可抗高温及高热、有适当的机械性质、模塑精确、尺寸稳定、抗化学品．此外，由于街灯反射器须要抗热、高度光滑、精确及有足够的冲击强度，所以亦用PPS制造．还有用于PH测量器制品（不锈钢只可维持两个月，PPS在三年后仍有效）．目前，新出的PPS有较高份子量，可免龟裂、而这问题会民生在某此旧款的PPS（指厚件而言），或壁厚剧变的制品身上．常见的新等级为RytonA10，虽然较贵，但延伸性质较佳（由1％增至21％），冲击强度也递增，不过，结晶时间较长，生产量自然少．PPS亦用作密封式（encapsulation）混合物，以取替环氧权脂，制造密封式电晶体及贮电箱等．32、PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。

PPS(聚苯硫醚)性能特点

2、聚苯硫醚( PPS )特性：密度1.38g/cm3，断裂强度5.0g/d，极限氧指数34，是结晶性高性能热塑性工程塑料，具有耐热、耐化学性、阻燃性等特性。

过滤性能：可在190℃的温度下连续使用，瞬时温度可达200℃（每年累计400小时以下）；耐化学性非常好，是抗酸碱性很强的纤维；其缺点是抗氧化性较差，要求O2含量小于15%(V ol)、NO X小于600mg/Nm3，在使用中，含氧量越高，所使用的温度就要越低。

PPS 滤料具有较强的抗腐蚀功能和很好的尺寸稳定性，在集尘和清灰方面具有优良的性能。

典型用途是市政废物焚烧炉、公用工程锅炉、烧煤锅炉、医院焚烧炉、热电联产锅炉上用的脉冲袋滤器。

也可用它来取代别的经不住高温或存在化学品及不耐潮湿的合成纤维。

PPS过滤毡是我厂选用美国、日本等国生产的聚苯硫醚（PPS）纤维，按照其它耐高温过滤毡的生产工艺，生产加工的过滤材料，为耐高温过滤材料的主要品种之一。

PPS针刺滤料在以下场合的应用中性能卓越。

1、燃料中含硫或烟道气中含硫的氧化物，现已证明其是抗酸碱腐蚀、抗化学性很强的纤维。

2、烟道中含湿气的场合。

3、在温度190℃~232℃工矿条件下，气布比高达5:1做线上清灰及气布比6:1作离线清灰时，PPS滤袋具有优异的性能纪录。

PPS纤维具有强度的完整保持性和内在的耐化学性，可以在恶劣的环境中保持良好的过滤性能，并达到理想的使用寿命。

在过滤燃煤锅炉、垃圾焚烧炉、电厂粉煤灰的集尘处理等脉冲清灰式除尘器中，PPS过滤毡是理想的过滤材料。

注：PPS也称聚苯硫醚纤维，在世界范围内只有少数几家大型化学公司生产，日本东洋（TOYOBO）公司的注册商标为“普抗®”“PROCON”,日本东丽（TORAY）公司的注册商标为特利通®“TORCON”,美国飞利浦（PHILIP）公司的注册商标为“莱顿”也称“莱通”或“赖登”。

PPS材料性能

PPS聚苯撑硫Polyphenylene Sulphide1、通称：聚苯撑硫．2、缩写：PPS3、别名：（香港工业用俗称雷腾）硫化聚合物（Sulphidepolymer）4、供应商：5、商品名称/注册商标：Bayer TedurCibaGeigy CrastonGeneral Electric Plastics SupccHocchst Cclancsc FortronPhillipsChemicals Ryton6、物料性质：PPS是一种结晶热塑性塑料，以似苯撑（paraphenylcnc）组合为基，联合硫原子．质地易碎；加入填料后可大大改良物料的性质（如冲击强度、抗电弧及抗漏电痕迹）．市面上的PPS多数已混合玻璃纤维（如40％或矿物填料/玻璃纤维混合物）．这些PPS合成物有良好的机械及绝缘性质，可抗潮湿、化学品及高温（连续使用温度达240℃），本身已具防火性能，质地坚固（可比美铝质），抵抗蠕变，尺寸稳定性高，注塑复杂精密的制品亦毫无困难，在高温下仍能保持性质不变．因为其结构排列整齐、结晶度高（最多为65％），故制品可在短期内完成．另外，PPS是不易燃物料，氧指标高（例如47，与PVC一样），GFPBT的氧指标为20，GFPA 为28．其缺口冲击强度（增强GF级）与PBT差不多，但比PPO及PC低．目前有较高份子量的PPS（如Ryton A-100）发售，有更佳的物理性质（相较于原装PPS）及抗断裂性（例如注入厚壁部位时）．7、流动性：PPS乃容易流动的物料（较PPC或PPO易，与PP差不多），有3至4的熔流指数（MFR）.在熔点以上（约282℃）时，熔胶会变成流体．所采用的浇口直径为0.25毫米，可塑造出很薄的制品．流动数据：粘度（Nsmˉ²）物料在1000sˉ¹剪切率下：一般用途R4：含40％玻璃电子级R10含玻璃及矿物300℃234 200320℃185 145340℃145 105360℃115 76在320℃下：100sˉ¹522 3281000sˉ¹185 14510000sˉ¹65 64100000sˉ¹23 288、收缩性：收缩量可以很少（0.2％），但其于PPS通常填入玻璃纤维，故收缩量并无规律，厚件比薄件收缩得更多．在脆化温度（190℃）以上的模具温度会有额外收缩量；低模具温度（90℃）则不会出现此情况，不过，在大多数情况下，这些塑后收缩是很难察觉到的，而且热模具（135℃）是绝无塑后收缩的．9、可抵抗以下物质：在200℃以下不溶于任何已知的溶剂．其抗化池能力仅次于PTFE．加外，可抵抗油、汽油、清洁剂、大多数的酸和碱、碳甲及氯化碳氲．在高温下除可抵抗化学品外，亦可抗水解，且尺寸稳定性良好．即使在200℃以上，物料性质仍可维持不变．在室温下，含40％GF的PPS比ABS 更加坚硬．10、不能抵抗以下物质：热浓氧化酸（如硫酸）、某些胺（amines）、苯醛（benzaldchyde）、氮甲烷（niromethane）及一些卤化（halogenated）混合物．11、塑料测试或鉴定法：未增强的PPS密度为 1.4gcmˉ³,帮会迅速沉于水，而慢慢沉于饱和的氯化镁溶液（密度为1.34）．制品主要以填充物料制成，因为密度较高；含40％GF的PPS密度为1.6gcmˉ³.纤维含量可达45％．一并使用矿物填料及玻璃纤维时，总填料量更可达65％（以重量计）．12、着色：底色为深褐钯，故染色范围有限．PPS制品可在一些恶劣的情况下使用（例如高温），而这些情况亦制到颜色的范围．13、塑料及制品的处理：吸水量少（0.05％，但矿物填料级的吸水量或会增加．尽管如此，加热有香于加工，故应烘干所有物料．最好用抽湿干燥机（温度可达175℃）以150℃烘3小时――普通焗炉甚至须要6小时．退火（通常以225℃烘２至4小时）可以达到最佳的尺寸稳定性、遇热稳定性、坚固性、结晶程度及260℃以上的热变形温度（HDT）．以一般情况而言，热模具（135℃以上）已可产生足够的结晶程度及上佳的表面．但如不要求制品定要耐热和稳定，便可采用冻模具（30-90℃）．此类（低结晶度）制品的HDT可能只有230℃．部件的表面或者较差，但比（高结晶度）制品更为刚韧耐用．可以150℃把矿物填料级烘干3小时．14、模具及浇口设计：模具温度应为135℃．若熔胶温度为320℃，那么，每注一克料最多便须消耗385焦耳的热量．比热为2080j/kgK.由于填充聚合物有磨损的问题，太选择钢材时要特别小心：应选用含铬（chromium）/钽（molybdenum）/钒（vanadium）量高的碳钢．模具表面必须打磨平滑及经热处理加硬，才可造出平滑的制品表面，并使模具更加耐用．常用的防腐蚀方法乃镀上保护物质，如硬铬（hardchrome）.模具可以用电加热（至140℃），通常会用盒式加热器，每公斤重量可用0.5kw．进料系统必须将纤维定向性所引致的焊接及翘曲可能性减至最你．所以最宜采用模模形及薄膜浇口．由于PPS没有其它热塑性塑料的过份饱压问题，故无须使用平衡流道系统；热流道的效果也不错．另处，PPS的收缩量少，故注口、模腔及模芯必须有足够的拔模斜角及打磨．15、流径：胶壁厚度比例：完全视乎等级、熔胶及模具温度而定，可达150：1（若壁厚1毫米以上），若可以用另一种物料（如PA66）填充模具，即使PPS须较高的填充压力，仍可使用．16、投影面积：如果锁模力不足，便会产生毛边，制品表面差劣．厚件制品（3毫米以上）应有2tsi(31MNmˉ²);薄件制品应有3tsi(47MNmˉ²)．17、射料缸装备：射咀应配备关闭阀，以免物料溢出．开入式射咀（温度控制得宜）必须连同减压装置及冷料并使用，周期时间要短而一致才可被接受．螺丝应装配回流阀．由于熔胶有磨擦力，故必须定期维修料缸装备．18、螺丝垫料（srewcushion）:3毫米19、射料量：20、熔胶温度：50至85％．由300至360℃不等，以320℃为佳．若某一等级的熔胶温度提升，粘度就会骤降，但不会对强度性质构成太大的影响．切勿超过370℃，否则会产生刺激性气体．21、机筒滞留时间：以高温加工时，必须确保物料在机筒内流动．但在305到320℃的平均模塑温度下是容许有短暂滞留的．22、温度调值：只有对于溶流的要求十分严谨时才可使用高溶胶温度，譬如，360℃比315℃的溶流多50％模具温度不应在90至135℃之间，如超过此范围，即使冷却程度有轻微的差别亦会使结晶程度（以及物质）大大不同．高模具温度可塑帛制出最高硬度（翘曲模数）；低模具温度则使制品表面粗糙，有最大的冲击、弯曲及拉伸强度．135℃以上（甚至高达260℃）的温度可以令制品的尺寸稳定．若以低温模塑，仍然可保尺寸稳定，只要不超过此温度加热制品（因为结晶体会起变化）．23、温度调值：℃地区编号位置高结晶度由－至－低结晶度由－至－1 机筒后方（料斗附近）280-300 280-3002 机筒290-310 290-3103 中间300-330 300-3304 机筒前方315-360 315-3605 射咀305-340 305-340模具135-160 30-8024、射料速度：极度高速会使制品燃烧．遇此情况应改善排气系统及减低速度．切勿超过50000sˉ¹(例数秒)的剪切率．25、射压：注塑机在首阶段所付出的压力最高可达1500bar•150MNmˉ²•21800psi;而在次阶段则可达1000bar•100MNmˉ²•14500psi．所用的压力应足以阻止毛边出现．26、螺丝转动速度（rpm）:越低越好（100rpm以下）以免纤维降质．27、背压：最高为50 bar•5MNmˉ²•725psi．实际上只须少量（甚至无须）背压，故越低越好，与射料量一致．28、停机：若要长期停机，应空置机筒，把螺丝留在推前位置，停止加热．可用挤压级HDPE清洗机筒．29、再加工：将翻磨的物料贮存于密封的容器内，可免潮湿或污染．翻磨料必须烘干，使用量越少越好（最多为30％）．许多聚合物会在PPS的熔胶温度下降质．应在使用PPS前后用流动性慢（低MFR）的HDPE清理．30、塑件修饰：浇口很易折断，尤其是附近有预早安排的缺口，可令进料容易拆除；或可用热切方法，只要整组设备可达到及维持于所须的高温．除了下班及矿物填料级外（因为塑胶成份少），其它制品可用超声波焊接塑件．31、典型制品：由于物料可耐高温而不变形，故适宜制造接驳器、电极板、插座、线圈模、线轴及机电器、抗电弧级可制造机电器底部、汽车外壳、灯架及电器开关掣、于气车制造业来说，PPS可替代金属品，造成化油器零件、点火板、电灯插座及加热系统的流动控制阀．因为石英卤素灯的用途日渐普遍，制品可达200℃以上――在这方面，PPS已取替陶器，在其它方面也可代替金属，例如制造散气控制阀时，3种PPS料已可取代14种钢质料，并且是以超声波焊接的．PPS适用于气车制造业的原因是：可抗高温及高热、有适当的机械性质、模塑精确、尺寸稳定、抗化学品．此外，由于街灯反射器须要抗热、高度光滑、精确及有足够的冲击强度，所以亦用PPS制造．还有用于PH测量器制品（不锈钢只可维持两个月，PPS在三年后仍有效）．目前，新出的PPS有较高份子量，可免龟裂、而这问题会民生在某此旧款的PPS（指厚件而言），或壁厚剧变的制品身上．常见的新等级为RytonA10，虽然较贵，但延伸性质较佳（由1％增至21％），冲击强度也递增，不过，结晶时间较长，生产量自然少．PPS亦用作密封式（encapsulation）混合物，以取替环氧权脂，制造密封式电晶体及贮电箱等．32、PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。

PPS材料性能

PPS材料性能PPS聚苯撑硫Polyphenylene Sulphide1、通称：聚苯撑硫．2、缩写：PPS3、别名：（香港工业用俗称雷腾）硫化聚合物（Sulphidepolymer）4、供应商：5、商品名称/注册商标：Bayer TedurCibaGeigy CrastonGeneral Electric Plastics SupccHocchst Cclancsc FortronPhillipsChemicals Ryton6、物料性质：PPS是一种结晶热塑性塑料，以似苯撑（paraphenylcnc）组合为基，联合硫原子．质地易碎；加入填料后可大大改良物料的性质（如冲击强度、抗电弧及抗漏电痕迹）．市面上的PPS多数已混合玻璃纤维（如40％或矿物填料/玻璃纤维混合物）．这些PPS合成物有良好的机械及绝缘性质，可抗潮湿、化学品及高温（连续使用温度达240℃），本身已具防火性能，质地坚固（可比美铝质），抵抗蠕变，尺寸稳定性高，注塑复杂精密的制品亦毫无困难，在高温下仍能保持性质不变．因为其结构排列整齐、结晶度高（最多为65％），故制品可在短期内完成．另外，PPS是不易燃物料，氧指标高（例如47，与PVC一样），GFPBT的氧指标为20，GFPA 为28．其缺口冲击强度（增强GF级）与PBT差不多，但比PPO及PC低．目前有较高份子量的PPS（如Ryton A-100）发售，有更佳的物理性质（相较于原装PPS）及抗断裂性（例如注入厚壁部位时）．7、流动性：PPS乃容易流动的物料（较PPC或PPO易，与PP差不多），有3至4的熔流指数（MFR）.在熔点以上（约282℃）时，熔胶会变成流体．所采用的浇口直径为0.25毫米，可塑造出很薄的制品．流动数据：粘度（Nsmˉ2）物料在1000sˉ1剪切率下：一般用途R4：含40％玻璃电子级R10含玻璃及矿物300℃234 200320℃185 145340℃145 105360℃115 76在320℃下：100sˉ1522 3281000sˉ1185 14510000sˉ165 64100000sˉ123 288、收缩性：收缩量可以很少（0.2％），但其于PPS通常填入玻璃纤维，故收缩量并无规律，厚件比薄件收缩得更多．在脆化温度（190℃）以上的模具温度会有额外收缩量；低模具温度（90℃）则不会出现此情况，不过，在大多数情况下，这些塑后收缩是很难察觉到的，而且热模具（135℃）是绝无塑后收缩的．9、可抵抗以下物质：在200℃以下不溶于任何已知的溶剂．其抗化池能力仅次于PTFE．加外，可抵抗油、汽油、清洁剂、大多数的酸和碱、碳甲及氯化碳氲．在高温下除可抵抗化学品外，亦可抗水解，且尺寸稳定性良好．即使在200℃以上，物料性质仍可维持不变．在室温下，含40％GF的PPS比ABS 更加坚硬．10、不能抵抗以下物质：热浓氧化酸（如硫酸）、某些胺（amines）、苯醛（benzaldchyde）、氮甲烷（niromethane）及一些卤化（halogenated）混合物．11、塑料测试或鉴定法：未增强的PPS密度为1.4gcmˉ3,帮会迅速沉于水，而慢慢沉于饱和的氯化镁溶液（密度为1.34）．制品主要以填充物料制成，因为密度较高；含40％GF的PPS密度为1.6gcmˉ3.纤维含量可达45％．一并使用矿物填料及玻璃纤维时，总填料量更可达65％（以重量计）．12、着色：底色为深褐钯，故染色范围有限．PPS制品可在一些恶劣的情况下使用（例如高温），而这些情况亦制到颜色的范围．13、塑料及制品的处理：吸水量少（0.05％，但矿物填料级的吸水量或会增加．尽管如此，加热有香于加工，故应烘干所有物料．最好用抽湿干燥机（温度可达175℃）以150℃烘3小时――普通焗炉甚至须要6小时．退火（通常以225℃烘２至4小时）可以达到最佳的尺寸稳定性、遇热稳定性、坚固性、结晶程度及260℃以上的热变形温度（HDT）．以一般情况而言，热模具（135℃以上）已可产生足够的结晶程度及上佳的表面．但如不要求制品定要耐热和稳定，便可采用冻模具（30-90℃）．此类（低结晶度）制品的HDT可能只有230℃．部件的表面或者较差，但比（高结晶度）制品更为刚韧耐用．可以150℃把矿物填料级烘干3小时．14、模具及浇口设计：模具温度应为135℃．若熔胶温度为320℃，那么，每注一克料最多便须消耗385焦耳的热量．比热为2080j/kgK.由于填充聚合物有磨损的问题，太选择钢材时要特别小心：应选用含铬（chromium）/钽（molybdenum）/钒（vanadium）量高的碳钢．模具表面必须打磨平滑及经热处理加硬，才可造出平滑的制品表面，并使模具更加耐用．常用的防腐蚀方法乃镀上保护物质，如硬铬（hardchrome）.模具可以用电加热（至140℃），通常会用盒式加热器，每公斤重量可用0.5kw．进料系统必须将纤维定向性所引致的焊接及翘曲可能性减至最你．所以最宜采用模模形及薄膜浇口．由于PPS没有其它热塑性塑料的过份饱压问题，故无须使用平衡流道系统；热流道的效果也不错．另处，PPS的收缩量少，故注口、模腔及模芯必须有足够的拔模斜角及打磨．15、流径：胶壁厚度比例：完全视乎等级、熔胶及模具温度而定，可达150：1（若壁厚1毫米以上），若可以用另一种物料（如PA66）填充模具，即使PPS须较高的填充压力，仍可使用．16、投影面积：如果锁模力不足，便会产生毛边，制品表面差劣．厚件制品（3毫米以上）应有2tsi(31MNmˉ2);薄件制品应有3tsi(47MNmˉ2)．17、射料缸装备：射咀应配备关闭阀，以免物料溢出．开入式射咀（温度控制得宜）必须连同减压装置及冷料并使用，周期时间要短而一致才可被接受．螺丝应装配回流阀．由于熔胶有磨擦力，故必须定期维修料缸装备．18、螺丝垫料（srewcushion）:3毫米19、射料量：20、熔胶温度：50至85％．由300至360℃不等，以320℃为佳．若某一等级的熔胶温度提升，粘度就会骤降，但不会对强度性质构成太大的影响．切勿超过370℃，否则会产生刺激性气体．21、机筒滞留时间：以高温加工时，必须确保物料在机筒内流动．但在305到320℃的平均模塑温度下是容许有短暂滞留的．22、温度调值：只有对于溶流的要求十分严谨时才可使用高溶胶温度，譬如，360℃比315℃的溶流多50％模具温度不应在90至135℃之间，如超过此范围，即使冷却程度有轻微的差别亦会使结晶程度（以及物质）大大不同．高模具温度可塑帛制出最高硬度（翘曲模数）；低模具温度则使制品表面粗糙，有最大的冲击、弯曲及拉伸强度．135℃以上（甚至高达260℃）的温度可以令制品的尺寸稳定．若以低温模塑，仍然可保尺寸稳定，只要不超过此温度加热制品（因为结晶体会起变化）．23、温度调值：℃地区编号位置高结晶度由－至－低结晶度由－至－1 机筒后方（料斗附近）280-300 280-3002 机筒290-310 290-3103 中间300-330 300-3304 机筒前方315-360 315-3605 射咀305-340 305-340模具135-160 30-8024、射料速度：极度高速会使制品燃烧．遇此情况应改善排气系统及减低速度．切勿超过50000sˉ1(例数秒)的剪切率．25、射压：注塑机在首阶段所付出的压力最高可达1500bar?150MNmˉ2?21800psi;而在次阶段则可达1000bar?100MNmˉ2?14500psi．所用的压力应足以阻止毛边出现．26、螺丝转动速度（rpm）:越低越好（100rpm以下）以免纤维降质．27、背压：最高为50 bar?5MNmˉ2?725psi．实际上只须少量（甚至无须）背压，故越低越好，与射料量一致．28、停机：若要长期停机，应空置机筒，把螺丝留在推前位置，停止加热．可用挤压级HDPE清洗机筒．29、再加工：将翻磨的物料贮存于密封的容器内，可免潮湿或污染．翻磨料必须烘干，使用量越少越好（最多为30％）．许多聚合物会在PPS的熔胶温度下降质．应在使用PPS前后用流动性慢（低MFR）的HDPE清理．30、塑件修饰：浇口很易折断，尤其是附近有预早安排的缺口，可令进料容易拆除；或可用热切方法，只要整组设备可达到及维持于所须的高温．除了下班及矿物填料级外（因为塑胶成份少），其它制品可用超声波焊接塑件．31、典型制品：由于物料可耐高温而不变形，故适宜制造接驳器、电极板、插座、线圈模、线轴及机电器、抗电弧级可制造机电器底部、汽车外壳、灯架及电器开关掣、于气车制造业来说，PPS可替代金属品，造成化油器零件、点火板、电灯插座及加热系统的流动控制阀．因为石英卤素灯的用途日渐普遍，制品可达200℃以上――在这方面，PPS已取替陶器，在其它方面也可代替金属，例如制造散气控制阀时，3种PPS料已可取代14种钢质料，并且是以超声波焊接的．PPS适用于气车制造业的原因是：可抗高温及高热、有适当的机械性质、模塑精确、尺寸稳定、抗化学品．此外，由于街灯反射器须要抗热、高度光滑、精确及有足够的冲击强度，所以亦用PPS制造．还有用于PH测量器制品（不锈钢只可维持两个月，PPS在三年后仍有效）．目前，新出的PPS有较高份子量，可免龟裂、而这问题会民生在某此旧款的PPS（指厚件而言），或壁厚剧变的制品身上．常见的新等级为RytonA10，虽然较贵，但延伸性质较佳（由1％增至21％），冲击强度也递增，不过，结晶时间较长，生产量自然少．PPS亦用作密封式（encapsulation）混合物，以取替环氧权脂，制造密封式电晶体及贮电箱等．32、PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。

pps什么材料

pps什么材料
PPS是聚丙烯烯酸酯的简称，是一种具有优异性能的合成塑料
材料。

它具有以下特点：
1. 物理性能优异：PPS具有较高的强度和硬度，具有优异的耐
磨性和耐热性。

它能够承受较高的温度，一般可以达到200度以上。

此外，PPS还具有优异的绝缘性能和耐化学物质侵蚀性能。

2. 耐腐蚀性强：PPS可以耐受多种化学物质的腐蚀，如酸、碱、有机溶剂等。

因此，它被广泛应用于化工、电子、汽车等领域。

3. 耐疲劳性好：PPS的耐疲劳性能比一般的工程塑料好，其在
长期受到力的作用下也能保持较好的性能。

4. 加工性能良好：PPS的熔融温度范围较窄，熔点较高，加工
时需要高温条件。

它可以通过挤出、模压等加工方法加工成型。

5. 阻燃性能优异：PPS具有良好的阻燃性，自燃性低，能够在
高温下保持较好的阻燃性能。

这使得它在一些要求阻燃性能的领域应用广泛。

除了以上的优点，PPS还存在一些缺点。

由于其结晶性较强，
加工时容易产生收缩、翘曲等问题，同时成本相对较高，限制了其在某些领域的应用。

综上所述，PPS作为一种合成塑料材料，具有物理性能优异、
耐腐蚀性强、加工性能良好等特点。

同时，它还具有良好的阻燃性能，能够在高温下保持较好的性能。

这使得PPS在化工、电子、汽车等领域得到了广泛应用。

PPS

PPS英文名称: Polyphenylene sulfide，简称PPS.中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂PPS是一种综合性能优异的特种工程塑料。

PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。

同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。

近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。

但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。

特点:具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。

PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。

此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。

比重：1.36克/立方厘米成型收缩率：0.7%成型温度：300-330℃PPS塑料的物料性能1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。

有优良的阻燃性，为不燃塑料。

2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260度，在400度的空气或氮气中保持稳定。

通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.PPS塑料的成型性能1.无定形料,吸湿小,但宜干燥后成型。

2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。

聚苯硫醚PPS

聚苯硫醚PPS聚苯硫醚百科名片聚苯硫醚英文简写为PPS，是一种新型高性能热塑性树脂，具有机械强度高、耐高温、耐化学药品性、难燃、热稳定性好、电性能优良等优点。

在电子、汽车、机械及化工领域均有广泛应用。

目录编辑本段综述英文名称: Polyphenylene sulfide，简称PPS.聚苯硫醚化学式中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂聚苯硫醚是一种结晶性的聚合物。

未经拉伸的纤维具有较大的无定形区(结晶度约为5％)，在125℃时发生结晶放热，玻璃化温度为93℃；熔点281℃。

拉伸纤维在拉伸过程中产生了部分结晶，(增加至30％)，如在130—230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60—80％。

因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔点为284℃。

随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉伸前的1.33g／cm3到拉伸后的1.34g／cm3，经热处理后则可达1.38g／cm3。

PPS是一种综合性能优异的特种工程塑料。

PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。

同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。

近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。

但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。

编辑本段特点pps具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。

PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。

此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。

聚苯硫醚(PPS)的特点

聚苯硫醚（PPS）的特点1. 耐热性：PPS具有优异的耐热性，其连续使用温度高达220-240℃，在1.82MPa负荷下的热变形温度在260℃以上。

2.阻燃性：PPS树脂本身就具有很好的阻燃性，无需添加任何阻燃剂即可达到UL94-VO和5-V级（无滴落），且燃烧过程中发烟量很低。

3.耐化学品性：PPS的耐化学药品性能极好，仅次于聚四氟乙烯，在200℃以下不溶于任何有机溶剂，除强氧化性酸以外。

且对各种辐射也很稳定。

4. 机械性能：纯PPS树脂的机械强度不算高，经玻璃纤维或碳纤维增强或矿物质填充之后，其强度和刚性成倍增加，且具有极好的耐蠕变性和抗疲劳性，经复合改性后，还可获得磨损性能卓越的自润滑材料。

5. 尺寸稳定性：PPS树脂经复合后其成型收缩率极小，吸水率低，线膨胀小，故即使在高温或高湿度条件下也显优异的尺寸稳定性。

6. 电气特性：PPS的电绝缘性和介电强度良好，即使在高温、高湿和高频条件下变化也不大。

7. 成型加工性：PPS树脂的流动性很好，可用各种方法加工成型，经纤维增强或填充之后，仍可注塑成形状复杂和薄壁制件。

●聚酯纤维(聚对苯二甲酸二甲酯):涤纶(PET) 用T表示。

(polyethylene terephthalate：polyester)●聚酰胺纤维：锦纶(PA) 用N 表示。

又叫耐纶，尼龙。

(polyamide, Nylon)●聚丙烯腈纤维:腈纶(PVN) 用A表示，国外称“奥纶”。

(polyacrylonitrile,Acrylic)●聚烯烃纤维:丙纶(PP) (Isotactic polypropylene)●聚氨酯纤维:氨纶(OP) (polyruethane elastomeric fiber; spandex)●聚乙烯醇缩醛纤维:维纶(PVA) V (vinylon)●聚氯乙稀：氯纶（PVC）(chlorofibre,polyvinyl chloride fibre)ABS Acrylonitrile-butadiene-styrene 丙烯腈/丁二烯/苯乙烯共聚物AES Acrylonitrile-ethylene-styrene 丙烯腈/乙烯/苯乙烯共聚物AS Acrylonitrile-styrene resin 丙烯腈/苯乙烯共聚物ASA Acrylonitrile-styrene-acrylate 丙烯腈/苯乙烯/丙烯酸酯共聚物CA Cellulose acetate 醋酸纤维塑料CE "Cellulose plastics, general" 通用纤维素塑料CF Cresol-formaldehyde 甲酚-甲醛树脂CMC Carboxymethyl cellulose 羧甲基纤维素CN Cellulose nitrate 硝酸纤维素CPE Chlorinated polyethylene 氯化聚乙烯CPVC Chlorinated poly(vinyl chloride) 氯化聚氯乙烯EP "Epoxy, epoxide" 环氧树脂EPM Ethylene-propylene polymer 乙烯/丙烯共聚物EPS Expanded polystyrene 可发性聚苯乙烯EVA Ethylene/vinyl acetate 乙烯/醋酸乙烯共聚物HDPE High-density polyethylene plastics 高密度聚乙烯HIPS High impact polystyrene 高抗冲聚苯乙烯IPS Impact-resistant polystyre ne 耐冲击聚苯乙烯K树脂Styrene- butadiene 苯乙烯/丁二烯共聚物LCP Liquid crystal polymer 液晶聚合物LDPE Low-density polyethylene plastics 低密度聚乙烯LLDPE Linear low-density polyethylene 线型低密聚乙烯LMDPE Linear medium-density polyethylene 线型中密聚乙烯MBS Methacrylate-butadiene-styrene 甲基丙烯酸/丁二烯/苯乙烯共聚物MC Methyl cellulose 甲基纤维素MDPE Medium-density polyethylene 中密聚乙烯MF Melamine-formaldehyde resin 密胺-甲醛树脂MPF Melamine/phenol-formaldehyde 密胺/酚醛树脂PA Polyamide (nylon) 聚酰胺（尼龙）PAE Polyarylether 聚芳醚PAEK Polyaryletherketone 聚芳醚酮PAI Polyamide-imide 聚酰胺-酰亚胺PAK Polyester alkyd 聚酯树脂PAN Polyacrylonitrile 聚丙烯腈PASU Polyarylsulfone 聚芳砜PAT Polyarylate 聚芳酯PAUR Poly(ester urethane) 聚酯型聚氨酯PB Polybutene-1 聚丁烯-[1]PBT Poly(butylene terephthalate) 聚对苯二酸丁二酯PC Polycarbonate 聚碳酸酯PE Polyethylene 聚乙烯PEEK Polyetheretherketone 聚醚醚酮PEI Poly(etherimide) 聚醚酰亚胺PEK Polyether ketone 聚醚酮PES Poly(ether sulfone) 聚醚砜PET Poly(ethylene terephthalate) 聚对苯二甲酸乙二酯PEUR Poly(ether urethane) 聚醚型聚氨酯PF Phenol-formaldehyde resin 酚醛树脂PI Polyimide 聚酰亚胺PMMA Poly(methyl methacrylate) 聚甲基丙烯酸甲酯PMS Poly(alpha-methylstyrene) 聚α-甲基苯乙烯POM "Polyoxymethylene, polyacetal" 聚甲醛PP Polypropylene 聚丙烯PPO Poly(phenylene oxide) deprecated 聚苯醚PP-R Polypropylene randon coplymer 无规共聚聚丙烯PPS Poly(phenylene sulfide) 聚苯硫醚PPSU Poly(phenylene sulfone) 聚苯砜PS Polystyrene 聚苯乙烯PSU Polysulfone 聚砜PTFE Polytetrafluoroethylene 聚四氟乙烯PU（或PUR）Polyurethane 聚氨酯PVAL Poly(vinyl alcohol) 聚乙烯醇PVC Poly(vinyl chloride) 聚氯乙烯PVCC chlorinated poly(vinyl chloride)(*CPVC) 氯化聚氯乙烯RP reinforced plastics 增强塑料RTP reinforced thermoplastics 增强热塑性塑料S/AN styrene-acryonitrile copolymer 苯乙烯/丙烯腈共聚物SBS styrene-butadiene block copolymer 苯乙烯/丁二烯嵌段共聚物SMC sheet molding compound 片状模塑料S/MS styrene-α-methylstyrene copolymer 苯乙烯/α-甲基苯乙烯共聚物TMC thick molding compound 厚片模塑料TPE thermoplastic elastomer 热塑性弹性体TPU thermoplastic urethanes 热塑性聚氨酯PVDC Poly(vinylidene chloride) 聚（偏二氯乙烯）PVDF Poly(vinylidene fluoride) 聚（偏二氟乙烯）SAN Styrene-acrylonitrile plastic 苯乙烯/丙烯腈共聚物SB Styrene-butadiene plastic 苯乙烯/丁二烯共聚物Si Silicone plastics 有机硅塑料SMS Styrene/alpha-methylstyrene plastic 苯乙烯/α-甲基苯乙烯共聚物TPE Thermoplastic elastomer 热塑性弹性体UF Urea-formaldehyde resin 脲甲醛树脂UHMWPE Ultra-high molecular weight PE 超高分子量聚乙烯UP Unsaturated polyester 不饱和聚酯常用塑料的缩写代号、英文全称、中文全称及别名对照表缩写代号英文全称中文全称别名ABS Acrylonitrile-butadiene-styrene 丙烯腈/丁二烯/苯乙烯共聚物ABS树脂AES Acrylonitrile-ethylene-styrene 丙烯腈/乙烯/苯乙烯共聚物AES树脂AS Acrylonitrile-styrene resin 丙烯腈/苯乙烯共聚物AS树脂CN Cellulose nitrate 硝酸纤维素赛璐璐EPM Ethylene-propylene polymer 乙烯/丙烯共聚物乙丙树脂EPS Expanded polystyrene 可发性聚苯乙烯发泡聚苯乙烯EVA Ethylene/vinyl acetate 乙烯/醋酸乙烯共聚物EVA树脂GPPS Generral polystyrene 通用聚苯乙烯透明聚苯乙烯HDPE High-density polyethylene plastics 高密度聚乙烯低压聚乙烯HIPS High impact polystyrene 高抗冲聚苯乙烯改性聚苯乙烯K树脂Styrene- butadiene 苯乙烯/丁二烯共聚物K胶LCP Liquid crystal polymer 液晶聚合物LDPE Low-density polyethylene plastics 低密度聚乙烯高压聚乙烯LLDPE Linear low-density polyethylene 线型低密聚乙烯线型高压聚乙烯MF Melamine-formaldehyde resin 密胺-甲醛树脂密胺塑料PA Polyamide (nylon) 聚酰胺尼龙、锦纶PAI Polyamide-imide 聚酰胺-酰亚胺PBT Poly(butylene terephthalate) 聚对苯二酸丁二酯聚酯PC Polycarbonate 聚碳酸酯PE Polyethylene 聚乙烯PEI Poly(etherimide) 聚醚酰亚胺PES Poly(ether sulfone) 聚醚砜聚苯醚砜PET Poly(ethylene terephthalate) 聚对苯二甲酸乙二酯涤纶（线型）树脂PF Phenol-formaldehyde resin 酚醛树脂电木粉、胶木粉PI Polyimide 聚酰亚胺PMMA Poly(methyl methacrylate) 聚甲基丙烯酸甲酯有机玻璃POM "Polyoxymethylene, polyacetal" 聚甲醛PP Polypropylene 聚丙烯PP-R Polypropylene randon coplymer 无规共聚聚丙烯PPO Poly(phenylene oxide) deprecated 聚苯醚聚苯撑氧PPS Poly(phenylene sulfide) 聚苯硫醚聚次苯基硫醚PS Polystyrene 聚苯乙烯PSU Polysulfone 聚砜PTFE（F4）Polytetrafluoroethylene 聚四氟乙烯四氟、塑料王PUR Polyurethane 聚氨酯聚氨基甲酸酯PU Polyurethane 聚氨酯聚氨基甲酸乙酯PVC Poly(vinyl chloride) 聚氯乙烯SAN Styrene-acrylonitrile plastic 苯乙烯/丙烯腈共聚物SAN树脂TPE Thermoplastic elastomer 热塑性弹性体UF Urea-formaldehyde resin 脲甲醛树脂电玉粉UHMWPE Ultra-high molecular weight PE 超高分子量聚乙烯。

PPS材料介绍

聚亚苯基硫醚PPS (GF40/30)产品简介聚苯硫醚，全称为聚亚苯基硫醚，英文名称为Polyphenylene sulfide，简称PPS（以下称聚苯硫醚或称PPS）。

PPS的分子结构比较简单，分子主链由苯环和硫原子交替排列，大量的苯环赋予PPS以刚性，大量的硫醚键又提供柔顺性。

分子结构对称，易于结晶，无极性，电性能好，不吸水。

PPS的突出性能有：良好的耐热性能，可在180～220℃温度范围内使用；耐腐蚀性接近聚四氟乙烯；电性能优异；机械性能优异；阻燃性能好。

应用的PPS多为其改性能品种。

具体有：40％玻璃纤维增强PPS，无机填充PPS等。

聚苯硫醚的特性与应用一、特性（1）一般性能：PPS为一种外观白色、高结晶度、硬而脆的聚合物，纯PPS的相对密度为，但改性后会增大。

PPS有吸水率极小，一般只有％左右。

PPS的阻燃性好，其氧指数高达44％以上；与其他塑料相比，它在塑料中属于高阻燃材料（纯PVC的氧指数为47％、PSF为30％、PA66为29％、MPPO为28％，PC为25％）。

（2）机械性能：纯PPS的机械性能不高，尤其冲击强度比较低。

以玻璃纤维增强后会大幅度提高冲击强度，由27J／m增大到76J／m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。

PPS的刚性很高，在工程塑料中少见。

纯PPS的弯曲模量可达，无机填充改性后可达到，增大5倍之多。

而以刚性着称的PPO仅为，PC仅为。

PPS在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为，填充F4及二硫化钼后还会进一步得到改善；PPS还具有一定的自润性。

PPS的机械性能对温度的敏感性能小。

（3）热学性能：PPS具有优异的热性能，短期可耐260℃，并可在200～240℃下长期使用；其耐热性与PI相当，仅次于F4塑料，这在热固性塑料中也不多见。

（4）电学性能：PPS的电性能十分突出，与其他工程塑料相比，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大；PPS的耐电弧好，可与热固性塑料媲美。

PPS的总体特征

PPS的总体特征
1.PPS树脂的特征耐热性：具有良好的长期耐热性，能在200℃～240℃温度下持续使用。

也
能在短时间内承受 260℃以上的高温。

机械强度：熔点约为280℃，玻璃态转移温度约为90℃，热变形温度介于260℃～270℃之间，甚至在较高的温度下仍然保持很高的强度，同时具有优秀的抗蠕变性能。

耐热水性：吸水率很低，在热水中仍具有较高的强度。

耐化学药品性：具有很强的耐酸、碱和各种有机溶剂的特性，仅次于氟树脂。

阻燃性：在未添加任何阻燃剂的情况下，仍具有较高的阻燃性(UL94 可燃性V0等级)。

电气性能：在高温、高湿条件下仍拥有较好的电气性能。

尺寸稳定性：由于其耐热性、耐水性和耐化学药品性能好，在各种环境中都呈现出很好的尺寸稳定性。

成形性：流动性很好，因此能用于注塑成型精密部件。

PPS的主要性能、聚丙烯PP的物理改性、PS物理和化学性能指标

PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。

在空气中于700℃降解在1000℃惰性气体仍保持40%的重量，短期耐热性和长期连续使用的热稳定性均优于目前所有的工程塑料。

经特殊改性的品种，热变形温度可达350℃以上。

自身具有阻燃性：聚苯硫醚阻燃性可达到UL94-0级，氧指数(LOI)>57%。

聚苯硫醚自身的化学结构使其具有良好的难燃烧性能，无需加入阻燃剂。

机械性能好：其刚性极强，表面硬度高，洛氏硬度>100HR，拉伸强度>170 MPa ，弯曲强度>220MPa，缺口冲击强度>16 MPa，弯曲模量>3.5×104，并具有优异的耐蠕变性和耐疲劳性。

耐化学药物性能优异：目前尚未发现可在200℃以下溶解聚苯硫醚的溶剂，对无机酸、碱和盐类的抵抗性极强。

尺寸稳定性好：成型收缩率很低，小于0.0025%，吸收率小于0.05%，线性热膨胀系数也小。

在高温、高湿条件下仍表现出良好的尺寸稳定性。

故在机械、化工、仪器、仪表和航空、航天、舰船等各个方面都具有广泛用途。

电性能优：聚苯硫醚在高温、高湿、高频条件下仍具有优良的电性能，其体积电阻率为1×1016Ω.cm，表面电阻率为1×1015Ω，电气强度>18KV/mm.耐磨性突出：通过填充氟树脂和碳纤维等润滑剂，可大幅度提高其耐磨性，摩擦系数在0.01-0.02。

耐辐射：耐辐射达到Gy 1×108，是其它工程塑料无法比拟的新材料，是电子、电气、机械、仪器、航空、航天、军事等领域特别是原子弹、中子弹耐辐射唯一理想的优良材料。

加工性能好：PPS树脂的熔体粘度低，流动性好，极易与玻纤润湿接触，因此填充填料容易，用其制备的玻纤或无机填料增强注塑级粒料，具有极高抗伸缩性，抗冲击性，抗弯曲及延展性。

在其熔点以上可以统一成形。

与金属和非金属粘接性能好：PPS特别对玻璃、铝、钛、不锈钢等具有非常高的粘结强度，附着力达到1级。
