建筑总平面设计

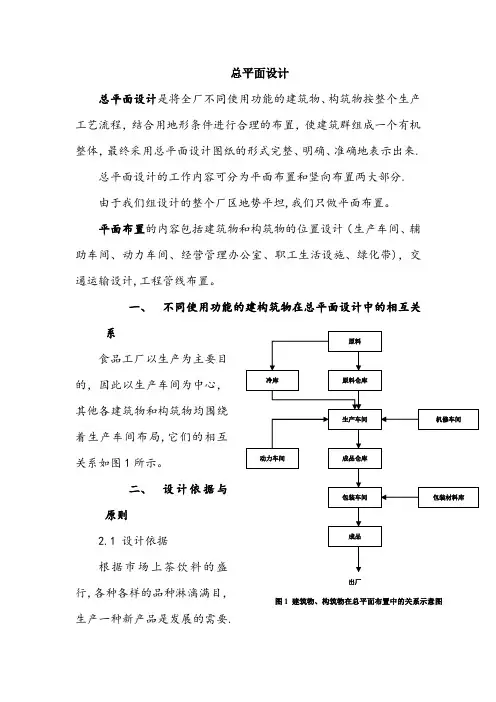

总平面设计
总平面设计总平面设计是将全厂不同使用功能的建筑物、构筑物按整个生产工艺流程，结合用地形条件进行合理的布置，使建筑群组成一个有机整体，最终采用总平面设计图纸的形式完整、明确、准确地表示出来.总平面设计的工作内容可分为平面布置和竖向布置两大部分.由于我们组设计的整个厂区地势平坦,我们只做平面布置。
平面布置的内容包括建筑物和构筑物的位置设计（生产车间、辅助车间、动力车间、经营管理办公室、职工生活设施、绿化带)，交通运输设计,工程管线布置。
一、不同使用功能的建构筑物在总平面设计中的相互关系Array食品工厂以生产为主要目的，因此以生产车间为中心，其他各建筑物和构筑物均围绕着生产车间布局,它们的相互关系如图1所示。
二、设计依据与原则2.1 设计依据根据市场上茶饮料的盛行，各种各样的品种淋漓满目，生产一种新产品是发展的需要.自己投产建立年产10万吨茶饮料加工厂，设计主要以国内饮料生产技术为基础，结合国内外先进生产工艺设备，参考有关文献资料，应用CAD技术,完成初步工艺设计。
2.2 设计原则以社会主义经济规律的特点为指导思想，将最新的科技成就先进的工艺流程和最佳的机械设备应用到设计中去。
必须认真考虑，技术上的可靠性,生产上的可行性和经济上的合理性，与当地具体情况想结合,达到优质、高产、高效、节能、精巧、耐用、安全的目的。
2。
3 建厂目的要求茶厂是茶叶生产、加工和经营的活动中心。
建厂的目的是希望以最低的成本、短周期生产出品质稳定的合格产品,并以进入市场而获得最大的经济效益。
因此,建立茶厂必须符合交通便捷、通讯方便、布局合理、设施完善、环境良好的要求.2.4 厂址选择建立一间工厂首要是厂址的选择。
选择厂址要考虑以下几个问题:1.茶树鲜叶是活体，含水量高,能呼吸，不能长时间挤压，所以不宜作长距离运输；2.茶树鲜叶的鲜叶运输量是成品茶的4—5倍，运输量大，运输装载要求高;3.鲜叶加工的情况要及时反馈给管理茶园的部门,以便调整原料的质量和数量，保证加工的顺畅好和发挥原料的最大利用价值；4.鲜叶生产具有不平衡性,高峰期的鲜叶要及时处理；5.茶叶加工属于食品加工的范畴，要求安全卫生，环境良好年，无污染源;6.加工的产品商业性强,要快制快运。
建筑平面总设计的基本要求
建筑平面总设计的基本要求建筑平面总设计是一项极为重要的工作，它涉及建筑物的基本形状、空间布局、功能分区、流线设计等方面，直接影响建筑物的实用性、美观性和经济性。
因此，在进行建筑平面总设计时，需要遵循以下基本要求：一、合理使用场地在进行建筑平面总设计时，首先需要考虑的是场地的利用率。
建筑场地通常是有限的，因此设计者需要充分考虑如何最大化地利用场地。
这需要在尽可能满足建筑物功能要求的前提下，合理确定建筑物的形状、大小和高度，以达到最大利用场地的效果。
二、合理分区在确定建筑物形状和大小之后，需要进行分区设计。
合理的分区布局可以使建筑物的功能得到完善的发挥，方便日常使用，提高建筑物的实用性。
同时，分区也需要考虑人员流线的方便性，避免出现混乱和拥堵的情况。
三、合理安排空间在建筑物分区确定之后，需要进一步考虑各个区域的空间布局。
需要注重各个功能区域之间的协调性和联系性，避免出现功能之间的冲突和重叠。
同时，还需要注重空间的美感和舒适性，保证建筑物的整体氛围。
四、注重功能的实现建筑平面总设计最重要的目的是实现建筑物的功能需求。
因此，在进行设计时需要注重功能性的实现。
在合理分区和布局之后，需要考虑各个功能区的细节实现，如设施设备的安装位置、照明设计、通风设计等。
五、注重经济性在进行建筑平面总设计时，需要注重建筑物的经济性。
这包括建筑物的建造成本、使用成本以及维护成本。
设计者需要在满足功能需求的前提下，通过合理的构造和设计来实现建筑物的经济性。
综上所述，建筑平面总设计是一个综合性的工作，需要在设计过程中注重实用性、美观性、经济性和机能实现。
只有满足这些基本要求，才能设计出满足人们需求的优秀建筑。
建筑总平面图设计说明
方案设计阶段的总平面设计容 (2)一、设计说明书 (2)二、设计图纸 (2)初步设计阶段的总图设计容 (3)一、设计说明书 (3)1、设计依据及基础资料 (3)2、场地概述 (3)3、总平面布置 (4)4、竖向设计 (4)5、交通组织 (5)二、设计图纸 (6)1、区域位置图 (6)2、总平面图 (6)3、竖向布置图 (7)施工图设计阶段的总平面设计容 (9)一、图纸目录 (9)二、设计说明书 (9)三、总平面图 (9)四、竖向布置图 (10)五、土方图 (11)六、管道综合图 (12)七、绿化及建筑小品布置图 (13)八、详图 (13)九、设计图纸的增减 (13)十、计算书 (13)方案设计阶段的总平面设计容一、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。
2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。
二、设计图纸1、场地的区域位置、2、场地的围（用地和建筑物角点的坐标和定位尺寸、道路红线）。
3、场地及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）。
4、场地拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。
5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。
一般情况下，做到以下深度即可满足常规要求：场地区域位置图：大城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。
总平面设计规范图解
• 道路横坡 ① 道路横坡方向有单坡、双坡两种；
② 道路横坡大小按路面类型和行车、排水以便拟定：
a 机动车、非机动车水泥混凝土路面道路横坡为1.0 ％～2.0％； b 机动车、非机动车沥青混凝土路面道路横坡为1.0％～ 2.0％；
c 机动车、非机动车其他黑色路面及整齐块石路面道路 横坡为1.5％～2.5％；
建筑间距及退界要求
建筑物间距及退后用地红线距离和退后 道路红线距离应按规划设计条件或本地城市 规划技术要求要求执行。
1 ）建筑间距控制原则：
a 建筑间距应符合防火规范要求； b 建筑间距应满足建筑用房天然采光旳要求， 并应预防视线干扰； c有日照要求旳建筑应符合建筑日照原则旳要 求，并应执行本地城市规划行政主管部门制 定旳相应旳建筑间距要求
b 经本地城市规划行政主管部门同意，允许突出道路红线旳 建筑突出物应符合下列要求： ① 在有人行道旳路面上空： ⅰ 2.50m以上允许突出建筑构件：凸窗、窗扇、窗罩、 空调机位，突出旳深度不应不小于0.50m； ⅱ 2.50m以上允许突出活动遮阳，突出宽度不应不小 于人行道宽度减1m，并不应不小于3m； ⅲ 3m以上允许突出雨篷、挑檐，突出旳深度不应不 小于2m； ⅳ 5m以上允许突出雨篷、挑檐，突出旳深度不宜不 小于3m。 ② 在无人行道旳路面上空： ⅰ 4m以上允许突出建筑构件：窗罩，空调机位，突 出深 度不应不小于0.50m。
震、文物、水务、自来水、煤气、供电、
总平面设计内容
1. 定位：建、构筑物旳平面布置、道路、绿化、停车场旳 平面布置。
2. 场地设计：拟定场地设计标高、计算场地土方工程量 （涉及边坡、挡土墙旳土方量）、场地排雨水设计及其 排水构筑物（雨水口、雨水明沟）旳布置设计，拟定道 路旳设计标高。
建筑总平面图设计
方案设计阶段的总平面设计内容1一、设计说明书1二、设计图纸1初步设计阶段的总图设计内容2一、设计说明书21、设计依据及基础资料22、场地概述33、总平面布置34、竖向设计45、交通组织4二、设计图纸61、区域位置图62、总平面图63、竖向布置图7施工图设计阶段的总平面设计内容8一、图纸目录8二、设计说明书8三、总平面图8四、竖向布置图9五、土方图10六、管道综合图11七、绿化及建筑小品布置图12八、详图12九、设计图纸的增减12十、计算书12方案设计阶段的总平面设计内容一、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施.2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建)方面的总体设想。
二、设计图纸1、场地的区域位置、2、场地的范围（用地和建筑物角点的坐标和定位尺寸、道路红线）.3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）.4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线)及相邻建筑物之间的距离。
5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。
一般情况下,做到以下深度即可满足常规要求：场地区域位置图：大城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。
场地内外主要交通道路图：也可分为道路广场图和交通流线分析图；绿化图:也可分为绿化布置图和路滑景观分析图;竖向图、管网图(可以不做）初步设计阶段的总图设计内容在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
总平面设计的基本原则
总平面设计的基本原则：
总平面设计的基本原则包括以下几点：
1.满足生产工艺要求：生产工艺对总平面设计有重要影响，例如工厂的平面布置、建筑物的朝向、
交通组织等。
总平面设计应充分考虑生产工艺的要求，合理安排工艺流程和设备布局，以提高生产效率。
2.满足安全和环保要求：总平面设计应确保建筑物的安全性和环保性。
例如，厂区出入口的设置应
满足安全疏散要求，建筑物之间的间距应满足消防要求，各种管道和线路的布置应满足防爆、防腐、防震等要求。
同时，总平面设计还应考虑减少对周围环境的负面影响，如噪声、废气、废水的排放等。
3.满足经济性要求：总平面设计应充分考虑经济性，合理利用土地资源，降低建设成本。
例如，建
筑物和道路的布局应紧凑、合理，避免土地浪费；各种设施和设备的配置应充分考虑其使用效率和寿命，避免过度投资或浪费。
4.满足美观和绿化要求：总平面设计应注重美观和绿化，创造良好的企业形象和工作环境。
例如，
建筑物的外观设计应与周围环境相协调，厂区的绿化和美化应充分考虑植物的种类、色彩、层次等因素，营造宜人的景观环境。
5.满足可持续发展的要求：总平面设计应考虑可持续发展，为未来的发展留有余地。
例如，厂区的
规划应充分考虑未来产能扩张的需求，预留足够的空间；各种设施和设备的选择应考虑节能、环保、可再生等因素，促进企业的可持续发展。
第2篇建筑设计——总平面设计解析
（9）场地设置（停车场、小广场等） （10）考虑绿化的设置（30%以上）
8
3.会所实例：
9
建筑设计内容-1：
房间类别 观演用房
活 游艺用房 动 部 分
展览用房 阅览用房
学习辅导部分
房间名称 观演厅 放映室 化妆室 游艺厅 老年活动室 儿童活动室 展览室 阅览室 儿童阅览室 资料室 综合排练室
12
（2）基地入口选择
➢ 场地出入口选择 • 道路 • 周边情况 • 建筑的性质
次入口 主入口
13
（3）基地内建筑的位置及大体形状 ➢ 竖向功能布局的分析：
• “闹”空间在底层，“静”空间在上层； • 人流量大的空间在底层，人流量小的空间在上层； • 儿童部分的房间在下层，成人部分的房间在上层；
层上下叠加的内容； （3）确定每个功能区在基地内的大体位置； （4）考虑功能区的联系与分隔情况在基地内进行排列组合；
7
（5）各功能区的位置确定后，进行各区块的面积估算； （6）初步确认各个区块的形状，并组合完成建筑总平面方案图； （7）建筑总平面图标明各体块的层数、用文字标明各层的功能情
况并用”▲“标明建筑的主、次入口的大概位置； （8）考虑基地内的道路系统（人、车）；（保证道路有始有终，并
答：已知日照间距系数为1.42，即L/H=1.42，L为日照间距，H为前 排建筑檐口至后排建筑底层窗台之间的高度。
L=1.42H=1.42×（11.2+0.4-0.9）=1.42×10.7=15.194M
24
3.布置方式
（1）受基地的大小和形状影响
➢ 基地规整、平坦
• 规模小，性质单一的建筑采用矩 形
第5章
建筑总平面设计
总平面图设计要点说明
一定地区内，各类绿地总面积占该地区总面积的比例(％)。
建筑密度
在一定范围内，建筑物的基底面积总和与占用地面积的比例(％)。
名词解释
日照标准
根据建筑物所处的气候区、城市大小和建筑物的使用性质确定的，在规定的日照标准日(冬至日或大寒日)的有效日照时 间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间。
名词解释
用地红线
各类建筑工程项目用地的使用权属范围的边界线。
道路红线
规划的城市道路(含居住区级道路)用地的边界线 。
建筑红线（建筑控制线）
有关法规或详细规划确定的建筑物、构筑物的基底位置不得超出的界线。
规划绿线
指城市各类绿地范围的控制线。
规划蓝线
一般称河道蓝线，是指水域保护区，即城市各级河、渠道用地规划控制线，包括河道水体的宽度、两侧绿化带以及清淤 路。根据河道性质的不同，城市河道的蓝线控制也不一样。
四是设计参考图（单体图纸）。提供功能齐全，布局合理的住宅设计平、立、剖面图。还应标出卧室、厨房、厅堂、餐 厅等的家具布置。 一书则指的是规划设计的说明书。
总平面图表达的内容
原始资料，设计意图
1)保留的地形和地物； 2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道路红线、建筑控制线，用地红线； 3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位
四图一书
规划时报规划局所需要的文件，简称"四图一书“
一是现状图。现状图应标明自然地形地貌、河湖水面、工程管线、公共厕所、垃圾站点等，以及各类建筑的范围、性质、 层数等。
二是规划图（总平面布置图）。规划图明确标明硬化道路、宅前小路、排水沟渠、集中供水设施、集中活动场所、集中 沼气池、集中绿地等等。
建筑施工图-总平面
场地规划
根据规划方案，绘制出场 地布局、绿化带、广场等。
建筑物规划
根据规划方案，绘制出建 筑物位置、高度、层数等。
标注文字与尺寸
文字标注
在图纸上标注必要的文字说明，如建筑名称、道路名称、地 物名称等。
尺寸标注
对图纸上的各个要素进行准确的尺寸标注，以便于施工时进 行定位和放线。
绘制指北针和图例
指北针
总平面图的内容与作用
内容
主要包括建筑物、构筑物的平面形状和尺寸，地形、地貌，道路、管线，绿化 等。
作用
总平面图是进行建筑工程设计和施工的重要依据，它能够指导施工，帮助施工 人员了解工程概况，解决施工中的问题，同时也是工程管理和规划的重要资料。
总平面图的绘制要求
01
02
03
04
比例尺
总平面图的绘制比例尺一般为 1:500, 1:1000或1:2000，根据 实际情况选择合适的比例尺。
详细描述
住宅小区总平面图案例通常包括建筑物的平面布置、楼层高度、建筑风格等信息，同时还会标注出小 区内的道路交通、停车位、绿化景观等元素。此外，该案例还会展示出小区的规划设计理念，如人车 分流、绿色生态等。
商业中心总平面图案例
总结词
商业中心总平面图案例展示了商业中心的整体布局和规划，包括商铺、餐饮、娱乐等设施的分布、人流和物流的 组织等。
04 总平面图的审批与修改
总平面图的审批流程
初步审查
审查总平面图是否符合规划部门 的要求和规范，包括建筑物的位
置、尺寸、高度、间距等。
详细审查
对总平面图的细节进行审查，包 括消防通道、绿化带、停车位等， 以确保符合安全、环保和功能性
的要求。
审批意见
建筑总平面设计规范
建筑总平面设计规范篇一：工业企业总平面设计规范(2012)工业企业总平面设计规范（GB50187－2012）1 总则1.0.1为贯彻国家有关的法律、法规和方针、政策，统一工业企业总平面设计原则和技术要求，做到技术先进、生产安全、节约资源、保护环境、布置合理，制定本规范。
1.0.2本规范适用于新建、改建及扩建工业企业的总平面设计。
1.0.3工业企业总平面设计，必须贯彻十分珍惜和合理利用每寸土地，切实保护耕地的基本国策，因地制宜，合理布置，节约集约用地，提高土地利用率。
1.0.4改建、扩建的工业企业总平面设计，必须合理利用、改造现有设施，并应减少改建、扩建工程施工对生产的影响。
1.0.5工业企业总平面设计，除应符合本规范外，尚应符合国家现行的有关标准的规定。
2 术语2.0.1 工业企业IndustrialEnterprise从事工业生产经营活动的经济组织。
2.0.2工业企业总平面设计General Layout Design of Industrial Enterprises根据国家产业政策和工程建设标准，工艺要求及物料流程，以及建厂地区地理、环境、交通等条件，合理的选定厂址，统筹处理场地和安排各设施的空间位置，系统处理物流、人流、能源流和信息流的设计工作。
2.0.3厂址选择Plant Site Selection为拟建的工业企业选择既能满足生产需要，又能获得最佳经济效益、社会效益和环境效益场所的工作。
2.0.5 功能分区FunctionalZoning将工业企业各设施按不同功能和系统分区布置，构成一个相互联系的有机整体。
2.0.10运输线路Transport route为完成特定物流而设置的专用铁路、道路、带式输送机、管道等线路。
2.0.11工业站IndustrialRailway Station主要为工业区或有大量装卸作业的工业企业外部铁路运输服务的准轨铁路车站。
2.0.12企业站Enterprise Railway Station主要为工业企业内部铁路运输服务的准轨铁路车站。
民用建筑工程总平面初步设计
民用建筑工程总平面初步设计一、项目概况：本项目位于XX市XX区XX街道，占地面积XXX平方米，规划总建筑面积为XXXX平方米，用地性质为商业综合用地。
计划建设一座X层的商业综合体建筑，主要包括商业店铺、办公楼以及相关配套设施。
本建筑的目标是提供丰富多样的商业服务，满足当地居民的购物、办公和休闲需求。
二、总体布局：本项目布局合理，采用对称平衡的设计风格，主要分为三个区域：商业店铺区、办公楼区以及公共配套区。
1. 商业店铺区：商业店铺区位于建筑的底层，设置了多个大小不同的店铺，以满足不同类型的商业需求。
商业店铺区面向街道，设计了宽敞的门面和一定的露台空间，以增加商家的展示效果和吸引力。
2. 办公楼区：办公楼区位于建筑的中高层，设置了多个办公楼层，提供给各种规模的企业使用。
办公楼区采用开放式办公的布局，配备有高速电梯和宽敞的楼道，为企业员工提供舒适的工作环境。
3. 公共配套区：公共配套区位于建筑的顶层和地下室，设置了休闲娱乐设施，包括餐饮区、娱乐区以及健身房等。
顶层设有露天花园和休闲区，提供给居民和办公楼员工进行休闲活动的场所。
三、主要功能区：1. 商业店铺区：商业店铺区设置了多个大小不同的店铺，主要包括服装店、餐饮店、咖啡馆等。
商业店铺区通过连续的玻璃幕墙和标识设计，创造出活力和吸引力，以吸引顾客。
2. 办公楼区：办公楼区设置了多个办公楼层，为不同规模的企业提供办公空间。
每层楼都配备了独立的洗手间和会议室，以满足企业的办公需求。
3. 公共配套区：公共配套区主要包括餐饮区、娱乐区和健身房等。
餐饮区提供多样化的美食选择，满足居民和办公楼员工的就餐需求。
娱乐区提供了电影院和娱乐设施，为人们提供休闲娱乐场所。
健身房提供先进的健身设备和专业的教练，促进居民和办公楼员工的健康生活。
四、外观设计：本建筑整体外观采用现代简约风格，以玻璃幕墙和深色金属材质为主要外墙材料，突显时尚感和现代感。
立面设置了大量的窗户和阳台，增加了室内自然光的进入，并提供了宜人的室外休息空间。
建筑总平面图设计
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。
一般情况下，做到以下深度即可满足常规要求：
应说明批准的用地文件、建设单位提供的气象、水文、地质等于本专业有关的主要内容和其他有关的文件和资料。
（3）本工程地形图所采用的坐标、搞成系统;
所采用的坐标、高程系统一般由建设单位提供,应注意所提供的用地区域地形图的比例、实测日期、测绘单位等,地形图比例一般是1:1000或１：500,施测日期不能离现在太久，应尽量使用近几年施测的地形图。当为自建建筑坐标网时,要列出建筑坐标与城市坐标(测量坐标）的换算关系。
九、 设计图纸的增减ﻩ１3
方案设计阶段的总平面设计内容
1、设计说明书
1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。
2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。
2、设计图纸
1、设计说明书
1、设计依据及基础资料
（1）摘述方案设计依据资料集批示中与本专业有关的主要内容；简要说明已批准的设计方案所依据的资料及批准文件中有关总图方面的内容。
（2）有关主管部门对本工程批示的规划许可技术条件（道路红线、建筑红线或用地界线、建筑物控制高度、容积率、建筑密度、绿地率、停车泊位等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面和特殊要求;
建筑总平面设计经验交流
总平面图纸张数一般要求
1. 屋顶总平面图（用地红线、建筑红线、地下室范围、建筑（构筑物）定位、建筑物坐标、层 数、与周边建筑物关系、经济指标。。。。。） 2、一层总平面图（用地红线、建筑红线、地下室范围、建筑（构筑物) 定位、建筑物坐标、层数 、与周边建筑物关系、经济指标、±0.000相当于____绝对标高。。。。。） 3、竖向总平面图（道路中心线变坡点处标高、道路纵坡及相应坡段的长度、关键点标高、 ±0.000相当于____绝对标高。。。。。） 4、消防总平面图（消防道路、道路转弯半径、登高面具体位置尺寸、地下室范围、建筑（构筑物 ) 定位、建筑物坐标、层数、与周边建筑物关系、经济指标用地红线、建筑红线、±0.000相 当于____绝对标高。。。。。） 5、人防总平面图（人防地下室范围、主次出入口、送排风井、人防报警间） 6、日照总平面图（计算方法、精度、计算标准[大寒日幼儿园为冬至日]、满足具体哪个标准）日 照分析图 7、管线综合图 8、地下室顶板标高图（需给其他专业提条件）地下室顶板标高条件图 9、其他专业总平面图
4．等高线和绝对标高 在总平面图上通常画有多条类似徒手画的波浪线，每条线代表一个等高面， 称其为等高线。等高线上的数字代表该区域地势变化的高度。等高线上所注的高 度是绝对标高。我国把青岛附近的黄海平均海平面定为绝对标高的零点。其它各 地的标高均以此为基准。
标 高 符 号
(a) 画法
(b) 标高的指向
1
4.6.1.2 与自然景观资源或重要的公共空间、城市道路直接相邻 一侧，建筑间距除满足消防规范、日照间距、视觉卫生、视线通 廊及深标相关要求外不得少于18m，且建筑物最大面宽应按不同 的建筑高度区域严格控制： ⑴建筑高度超过24m但不超过60m的区域，最大面宽不得大于 100m； ⑵建筑高度超过60m但不超过100m的区域，最大面宽不得大于 80m； ⑶建筑高度超过100m的区域，最大面宽不得大于70m。
建筑总平面施工图设计要点
设计内容
+ 四、竖向设计
+
基地的竖向设计主要影响场地排水、
日照、顶板覆土、护坡工程等。
+
1.场地排水：应符合《民用建筑设
计通则》5.3.1条的规定。
+ 5．3．1 建筑基地地面和道路坡度应符 合下列规定：
1.基地地面坡度不应小于0.2％，地面坡 度大于8％时宜分成台地，台地连接处应 设挡墙或护坡； 2.基地机动车道的纵坡不应小于0.2％， 亦不应大于8％，其坡长不应大于200m， 在个别路段可不大于11％，其坡长不应 大于80m；在多雪严寒地区不应大于5％， 其坡长不应大于600m；横坡应为1％～2 ％； 3.基地非机动车道的纵坡不应小于0.2％， 亦不应大于3％，其坡长不应大于50m； 在多雪严寒地区不应大于2％，其坡长不 应大于1OOm；横坡应为1％～2％； 4.基地步行道的纵坡不应小于0.2％，亦
要求。
设计内容
+ 六.经济指标及文字说明
+
总平面施工图设计应明确表示以下经
济指标：
+
除上述指标外还应满足当地规划部
门对项目配建设施要求的指标，并在图
纸体现，青岛地区参照《青岛市市区公 共服务设施配套标准及规划导则》。
+
除此之外还增加详尽的文字说明，
如单体定位原则，坐标系及换算及其它
必要的图纸说明。
+ 3.护坡工程
+
对于场地坡度超过8%的基地，宜分
为台地，台地的设计方法一般分为完全
填方台地、部分填方部分挖方台地和完
全挖方台地，具体依据项目场地情况选
择，台地边缘需进行护坡设计。
挡土墙分为重力式、悬臂式、扶壁
式、锚杆式、加筋式、板桩以及近些年 兴起的新型挡土墙，无论选取何种挡土 墙，均需满足《城市用地竖向规划规范》 5.0.3条的要求。
建筑总平面设计要素及分析
116YAN JIUJIAN SHE建筑总平面设计要素及分析Jian zhu zong ping mian she ji yao su ji fen xi杨武斌随着我国经济实力的不断发展，人们生活质量在逐渐的提高，人们对于日常居住的建筑设计提出更高的标准，而在建筑设计过程中，建筑总平面设计要素是重要的设计环节，其具有极强的关联性和综合性，将建筑内各元素相互结合，进而形成完善的设计方案。
本文主要深入分析建筑总平面设计用途、内容和相关要素，提出针对性的设计理念，为后期建筑总平面设计发展提供参考依据。
建筑总平面图是表明一项建筑工程总体布置情况的图纸。
它是在建设基地的地形图上，将已有的、新建的和拟建的建筑物、构筑物和道路、绿化等按照与地形图同样的比例绘制出来的平面图，主要用于表明新建建筑的平面形状、层数、室内外地面标高和新建道路、绿化、场地排水及管线的布置情况，并表明原有建筑、道路、绿化等和新建筑的相互关系，以及环境保护方面的要求等。
因此在建筑设计过程中，利用建筑总平面设计方案，提高建筑总平面布置及其所配套的交通道路、园林绿化等设施设计合理性和科学性，提高建筑设计方案质量。
一、建筑总平面设计的主要用途在建筑设计过程中，建筑总平面图是重要的设计基础，其能够将所要建设的建筑物位置、放线和施工等内容呈现在设计图中，还能为后期的施工方案提供指导意见。
在建筑总平面图中，建筑物平面和竖向定位设计、后期施工现场排水方案、综合线路走线方案等内容能够结合实际施工情况应用到建筑施工中。
在完成建筑总平面图后，其还需要递交到相关的主管部门报批，确定其设计方案符合当地的施工标准，只有达到施工标准及其满足规范规程要求的建筑总平面图，才能应用到建筑设计中，在实际应用中，建筑总平面图作为其他设计方案的设计标准，在设计其他类型的平面方案时，还应当将其呈现在建筑总平面图中，例如施工建筑的出入口位置、地下停车场的位置和范围等。
对于建筑总平面设计，其能够有效提高建筑设计质量，符合建筑设计的科学性和工程性。
