接入交换机RSTP配置规范
第06章 RSTP(快速生成树协议)配置

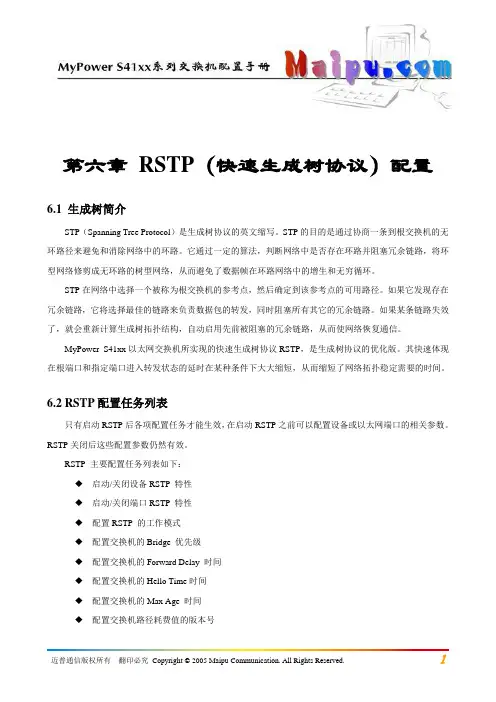

第六章RSTP（快速生成树协议）配置6.1 生成树简介STP（Spanning Tree Protocol）是生成树协议的英文缩写。
STP的目的是通过协商一条到根交换机的无环路径来避免和消除网络中的环路。
它通过一定的算法，判断网络中是否存在环路并阻塞冗余链路，将环型网络修剪成无环路的树型网络，从而避免了数据帧在环路网络中的增生和无穷循环。
STP在网络中选择一个被称为根交换机的参考点，然后确定到该参考点的可用路径。
如果它发现存在冗余链路，它将选择最佳的链路来负责数据包的转发，同时阻塞所有其它的冗余链路。
如果某条链路失效了，就会重新计算生成树拓扑结构，自动启用先前被阻塞的冗余链路，从而使网络恢复通信。
MyPower S41xx以太网交换机所实现的快速生成树协议RSTP，是生成树协议的优化版。
其快速体现在根端口和指定端口进入转发状态的延时在某种条件下大大缩短，从而缩短了网络拓扑稳定需要的时间。
6.2 RSTP配置任务列表只有启动RSTP后各项配置任务才能生效，在启动RSTP之前可以配置设备或以太网端口的相关参数。
RSTP关闭后这些配置参数仍然有效。
RSTP 主要配置任务列表如下：◆启动/关闭设备RSTP 特性◆启动/关闭端口RSTP 特性◆配置RSTP 的工作模式◆配置交换机的Bridge 优先级◆配置交换机的Forward Delay 时间◆配置交换机的Hello Time时间◆配置交换机的Max Age 时间◆配置交换机路径耗费值的版本号◆配置特定端口是否可以作为EdgePort◆配置端口的Path Cost◆配置端口的优先级◆配置端口是否与点对点链路相连◆配置端口的mCheck 变量6.2.1 启动/关闭设备RSTP特性配置命令spanning-tree {enable|disable}【配置模式】全局配置模式。
【缺省情况】缺省RSTP功能是“enable”。
6.2.2 启动/关闭端口RSTP特性为了灵活的控制RSTP工作，可以关闭指定以太网端口的RSTP特性，使这些端口不参与生成树计算。
研华交换机RSTP协议设置
研华交换机RSTP协议设置
一、恢复出厂设置
升级完新的Firmware（固件）后，做一下恢复出厂设置，可以保留IP及用户名密码，如下图：
二、开启RSTP协议
按下图所示，将“RSTP Mode”选项后面的参数改为“Enable”，其它参数保持不变，按“Apply”键。
注意：中控室内每个环网的首台交换机建议将RSTP协议中的“Priority”选项的参数改为“0”（数字零）。
风机内的交换机“Priority”选项的参数保持默认不变。
三、优化RSTP协议设置
将交换机非光纤端口的RSTP协议关闭，以优化RSTP协议的收敛时间。
以交换机EKI-7554SI为例，按下图所示，将其1~4口（电口）选择（可先点选Port 01再按“Shift”键点Port 04），将“Admin Non STP”选项的参数改为“true”(详见下图)。
四、存盘
完成上面的操作后请执行“Save Configuration”操作，否则之前的所有操作在断电后将后丢失。
RSTP基本配置
RSTP基本配置1.⽤四台S3700交换机，2台PC机，⼀台HUB，组建⽹络拓扑2.测试主机间的连通性3.配置rstp基本功能 （1）把交换机stp模式由默认的mstp变为rstp。
在华为交换机上默认开启了mstp （2）查看stp配置信息 从此可以看出mengyu-S3是根交换机，mengyu-S4是备份根交换机 （3）现在我们⼿动把汇聚层交换机mengyu-S1配置为根交换机，mengyu-S2配置为备份根交换机 ①查看stp配置 ①②③④ 可以看到mengyu-S1已经变成根交换机，优先级标成了0 ，mengyu-S2变成了备份根交换机，优先级是4096 （4）查看stp端⼝摘要信息 ①mengyu-S1都是指定端⼝ ②mengyu-S2上G0/0/1为根端⼝，G0/0/2为指定端⼝ ③mengyu-S3上E0/0/2为根端⼝，E0/0/4为备份端⼝ ④mengyu-S4上E0/0/2为根端⼝，E0/0/3为替代端⼝ （5） ①把mengyu-S2的G0/0/1shutdown关闭 ②使⽤命令“display stp brief ”查看mengyu-S2端⼝的⾓⾊及状态转变：可以发现G0/0/2还是指定端⼝，但是状态已经变味discarding；再次查看，发现端⼝变成root⾓⾊，状态变成forwarding （6）观察结束，恢复端⼝ ①使⽤命令“display stp brief”查看：端⼝⾓⾊是指定端⼝，状态是discarding；再次查看，状态变成forwarding 4.配置边缘端⼝ （1）在将mengyu-S4的E0/0/1配置成边缘端⼝之前，先把端⼝关闭在开启，观察端⼝状态的变化 ①先查看stp摘要信息 ②状态由forwarding变成discarding ③15秒之后，接⼝进⼊learning状态 ④保持learning状态15s，接⼝最终进⼊forwarding状态 （2）边缘端⼝设置5.查看备⽤端⼝状态 （1）在mengyu-S3上使⽤“display stp brief”查看stp摘要信息：可以观察到E0/0/3为指定端⼝，E0/0/4为备份端⼝ （2）当E0/0/3关闭后，E0/0/4会成为新的指定端⼝ ①关闭E0/0/3接⼝ ②查看接⼝摘要信息，E0/0/3消失 ③查看接⼝摘要信息：⾓⾊变成指定端⼝，状态变成learning ④查看接⼝摘要信息：状态变成forwarding （3） ①查看接⼝摘要信息 ②把根端⼝E0/0/2关闭 ③查看E0/0/3状态及⾓⾊变化。
RSTP配置实例

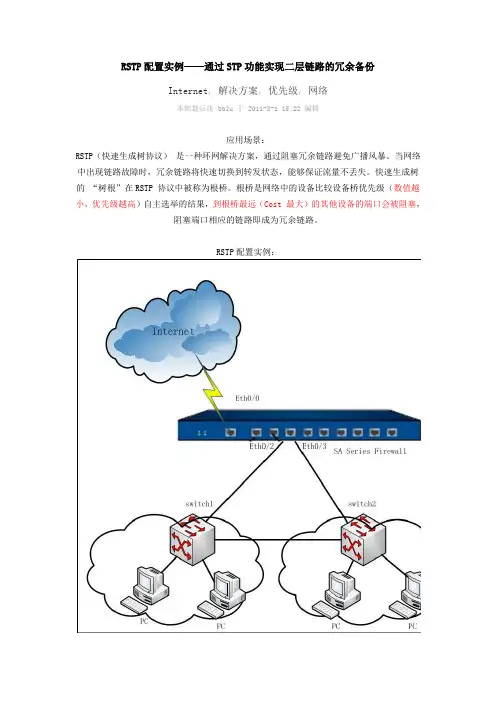

RSTP配置实例——通过STP功能实现二层链路的冗余备份Internet, 解决方案, 优先级, 网络本帖最后由 bblu 于 2011-8-1 15:22 编辑应用场景：RSTP（快速生成树协议）是一种环网解决方案，通过阻塞冗余链路避免广播风暴。
当网络中出现链路故障时，冗余链路将快速切换到转发状态，能够保证流量不丢失。
快速生成树的“树根”在RSTP 协议中被称为根桥。
根桥是网络中的设备比较设备桥优先级（数值越小，优先级越高）自主选举的结果，到根桥最远（Cost 最大）的其他设备的端口会被阻塞，阻塞端口相应的链路即成为冗余链路。
RSTP配置实例：如上图所示，Hillstone 安全网关设备作为公司网关接入Internet。
现需要实现以下需求：Switch1（或Switch2）和Hillstone 安全网关设备之间的链路出现故障时，需要通过开启交换机和Hillstone 安全网关设备上的STP 功能实现二层链路的冗余备份，保证局域网中的PC 依然能够访问Internet。
配置说明:该配置实例使用SA Series安全网关的RSTP功能，在设备上申明Vlan100，IP地址为192.168.100.1/24，同时启用RSTP功能并将设备指定为根桥。
由于受限于现有设备的原因，没有两台支持STP的普通交换机，现用两台SG Series安全网关模拟普通交换机，同时申明Vlan100和上联到SA Series安全网关的相应端口，并且两台设备也互联和启用STP的功能，最后将若干PC分别连接到相应的交换机。
安全网关的 RSTP功能配置包括以下各部分：•创建VLAN并添加相应端口•绑定VLAN到安全域并配置IP 地址•配置安全域访问策略•创建RSTP并开启该功能•在switch上创建VLAN并添加相应端口•在switch上开启RSTP•验证和测试CLI配置：1、创建VLAN100，并添加ethernet0/2 和ethernet0/3 到VLAN100：SA-2001(config)# vlan 100SA-2001(config-vlan)# exitSA-2001(config)# interface ethernet0/2SA-2001(config-if-eth0/2)# switchmode access vlan 100SA-2001(config-if-eth0/2)# exitSA-2001(config)# interface ethernet0/3SA-2001(config-if-eth0/3)# switchmode access vlan 100SA-2001(config-if-eth0/3)# exit2、创建VLAN 接口vlan100，绑定到安全域trust 并配置IP 地址，并且开启相应服务：SA-2001(config)# interface vlan100SA-2001(config-if-vla100)# zone trustSA-2001(config-if-vla100)# ip address 192.168.100.1 255.255.255.0SA-2001(config-if-vla100)# manage pingSA-2001(config-if-vla100)# manage http……SA-2001(config-if-vla100)# exit3、配置安全域的策略：SA-2001(config)# policy-globalSA-2001(config-policy)# exit rule from any to any service any permit4、创建RSTP，配置相应参数并开启该功能：SA-2001(config)# stpSA-2001(config-stp)# bridge priority 0SA-2001(config-stp)# enableSA-2001(config-stp)# exit5、在switch1/2上创建VLAN并添加相应端口:SA-2001(config)# vlan 100SA-2001(config-vlan)# exitSA-2001(config)# interface ethernet0/1SA-2001(config-if-eth0/1)# switchmode access vlan 100 SA-2001(config-if-eth0/1)#exitSA-2001(config)# interface ethernet0/2SA-2001(config-if-eth0/2)# switchmode access vlan 100SA-2001(config)# interface ethernet0/3SA-2001(config-if-eth0/3)# switchmode access vlan 100SA-2001(config-if-eth0/3)# exitSA-2001(config)# interface ethernet0/4SA-2001(config-if-eth0/4)# switchmode access vlan 100SA-2001(config-if-eth0/4)# exit6、在switch1/2上开启STP功能SG-6000(config)# stpSG-6000(config-stp)# enableSG-6000(config-stp)# exit注：由于用两台SG Series安全网关模拟switch1和switch2，所以配置基本与SA设备配置RSTP一样。
实验3-2 配置RSTP
操作步骤
一． 二． 三．
实验环境准备 清除设备上已有的配置 配置RSTP并验证RSTP配置
操作步骤
三 配置RSTP并验证RSTP配置 执行stp mode rstp命令配置S1和S2的 STP模式为RSTP。
操作步骤
四 配置边缘端口 配置连接用户终端的端口为边缘端口。边 缘端口可以不通过RSTP计算直接由 Discarding状态转变为Forwarding状态。 在本示例中，S1和S2上的G0/0/1端口都连 接的是一台路由器，可以配置为边缘端口， 以加快RSTP收敛速度。 命令如下： undo shutdown stp edged-port enable
场景一：观察默认选取谁为根桥，验证 场景二：然后手动设置根桥和费根桥，验证
场景三：断掉费根桥某个端口，验证
场景四：断掉根桥某个端口，验证
场景五：启动断掉非根桥端口，验证
场景六：启动断掉根桥某个端口，验证
场景七：关闭根桥交换机，谁会成为根桥，验证
场景八：恢复根桥，验证
RSTP
一． 二． 三．
四．
学习目标 网络拓扑图 场景 操作步骤
学习目标
掌握启用和禁用RSTP的配置方法 掌握边缘端口的配置方法 掌握RSTP BPDU保护功能的配置方法 掌握RSTP环路保护功能的配置方法
网络拓扑图
场景
公司的网络使用了两层网络结构，核心 层和接入层，并采用了冗余设计。您是公司 的网络管理员，需要通过使用RSTP来避免 网络中产生二层环路问题。本实验中，还将 通过配置RSTP的一些特性来加快RSTP收敛 速度，并配置相关保护功能。
பைடு நூலகம்
操作配置
配置环路保护功能 命令如下： stp loop-protection
交换机怎么配置RSTP协议？
交换机怎么配置RSTP协议？
在⼀些通讯要求⽐较严格的⾏业，⼀般不允许通讯中断，那么为了防⽌链路因为某种原因⽽⽆法通讯，就需要将其配置成冗余链路，当主链路因为某种原因⽽断开时，会马上切换到备⽤链路，下⾯就结合cisco模拟软件，进⾏模拟实验。
1、打开cisco模拟器，按照如图⽅式连接服务器和交换机。
2、pc0IP配置为192.168.1.2⼦⽹掩码配置为255.255.255.0⽹关配置为192.168.1.1，pc1IP配置为192.168.1.3⼦⽹掩码配置为255.255.255.0⽹关配置为192.168.1.1---pc0 ping pc2可以ping通。
3、配置交换机switch1---在特权模式下⽣成vlan 10---进⼊fa0/3中的端⼝模式，将fa0/3配置到vlan 10中（由于端⼝默认模式为access所以不需配置）----将fa/1和fa0/2配置模式为trunk
4、将STP协议转换成RSTP协议----在特权模式下输⼊spanning-tree mode rpaid-pvst
5、以配置交换机switch1相同的⽅法配置switch2。
6、pc0 ping pc1可以ping通----将端⼝fa0/1shutdown后，会发现主链路断开，冗余链路马上接通----此时pc0 ping pc1依然可以ping通，此时RSTP协议即配置完成。
注意事项：
1、两台s2960交换机两链路相连，默认为STP协议。
2、交换机的聚合⼝的端⼝必须是连续的。
实训1：交换机STP、RSTP配置
实训1：交换机STP、RSTP配置 2学会交换机主链路和冗余链路的配置学会交换机STP和RSTP的配置通过配置交换机STP优先级指定网络中的根交换机。
交换机的冗余链路一、实训目的：1. 学会交换机主链路和冗余链路的配置2. 学会交换机STP和RSTP的配置二、实训器材：1. S2126G二台，微机两台2. 直通双绞跳线4根。
三、实训内容、步骤及数据记录1. 实训要点：（1）交换机缺省生成树状态是开着的，模式为MSTP。
（2）STP对应标准：IEEE802.1dRSTP 对应标准 IEEE 802.1wMSTP 对应标准 IEEE 802.1s（VLAN环境下的生成树协议）（3）相关的命令：开启生成树协议：sw(config)#spanning-tree设置生成树模式：sw(config)#spanning-tree mode {stp|rstp|mstp}设置交换机的优先级：Sw(config)# spanning-tree priority <0-61440> ；0或4096的整倍数，默认值是32768设置端口的优先级：Sw(config)#spanning-tree port-priority <0-240>；0或16的整倍数，默认值是128以上命令都可以在前面加no 恢复为默认值。
显示生成树的状态：sw#show spanning-tree显示端口的生成树状态： sw#show spanning-tree interface fastethernet 端口号2、相关理论： 为了提高网络的安全稳定性，网络中通常会提供冗余链路，但是冗余链路会形成物理环路，从而引发广播风暴、MAC 地址表不稳定等问题，甚至导致网络瘫痪。
因此，在网络中运行生成树技术，在提供冗余链路同时解决环路问题。
生成树技术在网络中采用生成树算法，通过交换机优先级等信息选举出一台根交换机，再以根交换机为根节点在网络中形成一棵没有环路的树，从而解决链路环路引发的问题。
RSTP和MSTP配置
RSTP和MSTP配置这章描述在你的交换机上怎样配置IEEE802.1W（RSTP）和IEEE802.1S（MSTP）的Cisco实现。
RSTP提供生成树的快速收敛。
MSTP用RSTP来提供快速收敛，使VLANs被分组进入一个生成树实例，为数据流量提供多转发路径，并且使之负载平衡。
他改善了因为一个实列（转发路径）失效而没有在其他实列（转发路径）产生作用的失败的冗余。
MSTP和RSTP初期通常是部署在骨干和一个二层交换网络的分发层；这个部署提供了在服务提供商环境中被要求的高可用的网络。
RSTP和MSTP两者在保持与基于802.1D生成树，与现行的Cisco per-VLAN生成树（PVST+），以及与现行的Cisco专有多实例生成树协议（MISTP）向后兼容的同时，改善了生成树的运作。
需要关于STP的信息，请看“配置STP”。
需要关于可选生成树特性的信息，请看“配置可选生成树特性”。
注意：需要使用在本这?械拿畹耐暾锓ê褪褂眯畔ⅲ慰脊赜诟梅⑿邪娴腃atalyst 3550 Multilayer Switch Command Reference。
这章由这些内容组成：理解RSTPll理解MSTP与802.1D生成树协议协同工作性l配置RSTP和MSTP特性ll 显示MST配置和状态理解RSTPRSTP利用点到点线路并提供生成树的快速收敛。
生成树可在1秒内重新配置，对于像语音和视频这些对延迟敏感的网络承载流量来说是至关重要的。
这部分描述RSTP怎样工作。
包括这些方面：l 端口角色与活跃拓扑端口角色的快速收敛l端口角色的同步ll 桥接协议数据单元（BPDU）格式和处理需要配置信息，请看“配置RSTP和MSTP特性”部分。
端口角色和活跃拓扑RSTP靠指派端口角色和判断活跃拓扑来提供生成树的快速收敛。
RSTP建立于IEEE802.1D STP来选择有最高交换机优先级（最低数字的优先级值）的交换机作为根交换机，正如“根交换机选择”部分中描述的那样。
交换机分配IP地址及快速生成树(RSTP)设定步骤
交换机分配IP地址及快速生成树（RSTP）设定步骤一） 分配IP地址1)分配本机IP地址①开始→设置→网络连接，②双击“网络连接”，常规→属性③双击TCP/IP,④点亮“使用下面的IP地址”，分配IP地址和子网掩码，点击确定。
2)分配交换机IP地址①打开Factory Manager软件，点击divice→Add，分配设备名称、设备类别（若在设备类别里找不到相关的型号，就用默认的设备类别：“Ethernet Device”.②点击BootP…→Enable BootP,输入MAC Address（MAC地址在设备的正面或侧面,12位16进制码），点击“OK”③点击“Add”④“RESET”以太网设备，若交换机没有复位按钮，断电重启。
⑤等待IP分配完成，这时我们在“Message”栏可以看到如下信息：Ethernet Device (192.168.0.4) changed status from Not Ok to Ok.<--BootP reply sent to Ethernet Device (192.168.0.4).-->BootP request received from Ethernet Device (192.168.0.4).⑥同时在主显示区可以看到所添加的设备从状态转变为，表示以太网设备IP地址分配成功。
⑦按同样的步骤，分配其他以太网设备。
二） 设定RSTP（本案例以两个交换机组成环网冗余为例）1）用IE浏览器打开需要设定冗余的交换机，点击“General Configuration”→“User Interface”， RSTP从“Disable”改变为“Enable”状态。
2）输入密码“private”, 点击“Apply”3）点击“Switch Station”→“RSTP Config”，改变“Rapid Spanning Tree Status”状态，从“Disable”到“Enable”，点击“Apply”。
rstp快速生成树协议的配置(实际机器上)
RSTP快速生成树协议的配置【实验目的】了解快速生成树协议RSTP的工作原理和过程了解快速生成树协议RSTP与生成树协议STP之间的区别掌握快速生成树协议RSTP的配置方法【实验设备】锐捷S3760E交换机2台Pc机 2台直通线2条配置线2条交叉线2条【实验拓扑】【实验步骤】一．连接上图所示网络拓扑图，恢复交换机的出厂设置二．设置计算机的IP地址：PC1：10.1.100.111(IP) 255.255.255.0 (掩码)PC1：10.1.100.122(IP) 255.255.255.0 (掩码)三．对交换机Switch进行Vlan的划分和端口的配置：1．对交换机SWA配置：Switch>enable （进入特权模式）switch#configure terminal （进入全局模式）switch(config)#hostname SWA （给交换机命名为SWA）SWA(config)#vlan 10 （创建10号vlan）SWA(config-vlan)#exit （退回上一级）SWA(config)#interface fastethernet 0/5 （进入5号端口）SWA(config-if)#switchport access vlan 10 （将5号端口划给vlan 10）SWA(config-if)#exit (退回上一级）SWA(config)#interface range fastethernet 0/1-2 （进入1-2号端口）SWA(config-if-range)#switchport mode trunk （设定1-2号为中继模式）SWA(config-if-range)#exit (退回上一级）2．对交换机SWB配置：Switch>enable （进入特权模式）switch#configure terminal （进入全局模式）switch(config)#hostname SWB （给交换机命名为SWBSWB(config)#vlan 10 （创建10号vlan）SWB(config-vlan)#exit （退回上一级）SWB(config)#interface fastethernet 0/5 （进入5号端口）SWB(config-if)#switchport access vlan 10 （将5号端口划给vlan 10）SWB(config-if)#exit (退回上一级）SWB(config)#interface range fastethernet 0/1-2 （进入1-2号端口）SWB(config-if-range)#switchport mode trunk （设定1-2号为中继模式）SWB(config-if-range)#exit (退回上一级）四．对两台交换机配置快速生成树协议（RSTP）1.对交换机SWA进行设置SWA(config)#spanning-tree （开启生成树协议）SWA(config)#spanning-tree mode rstp （生成树协议模式为802.1w）SWA(config)#exit （退回上一级）SWA#show spanning-trees （显示生成树协议的状态）SWA#show spanning-tree interface fastethernet 0/1（显示1号端口的生成树状态）SWA#show spanning-tree interface fastethernet 0/2（显示2号端口的生成树状态）2. 对交换机SWB配置：SWB(config)#spanning-tree （开启生成树协）SWB(config)#spanning-tree mode rstp （生成树协议模式为802.1w）SWB(config)#exit （退回上一级）SWB#show spanning-trees （显示生成树协议的状态）SWB#show spanning-tree interface fastethernet 0/1（显示1号端口的生成树状态）SWB#show spanning-tree interface fastethernet 0/2（显示2号端口的生成树状态）五．设置交换机的优先级，指定SWA为根交换机SWA(config)#spanning-tree priority 4096（设优先级为4096）*此处数据为4096的倍数，值越小，就会成为根交换机，默认值为32768重新查看快速生成树协议的配置情况（上面的三个show命令）六．验证结果：1．PC1上使用-t参数ping PC2PC1：ping 10.1.100.122 –t*此时显示结果可以ping通2．拔掉连接两交换机之间的一根网线，继续使用上述ping命令*此时在中断一下后能够快速再次ping通。
实验一 配置RSTP1
实验5 配置RSTP基础知识：生成树协议（spanning-tree）作用是在交换网络中提供冗余备份链路，并且解决交换网络中的环路问题。
生成树协议是利用SPA算法（生成树算法），在存在交换环路的网络中生成一个没有环路的树形网络。
运用该算法将交换网络冗余的备份链路逻辑上断开，当主要链路出现故障时，能够自动地切换到备份链路，保证数据的正常转发。
生成树协议的特点是收敛时间长。
从主要链路出现故障到切换到备份链路需要50秒的时间。
快速生成树协议（RSTP）在生成树协议的基础上增加了两种端口角色：替换端口（Alternate Port）和备份端口（Backup Port），分别作为根端口（Root Port）和指定端口（Designated Port）的冗余端口。
当根端口或指定端口出现故障时，冗余端口不需要经过50秒的收敛时间，可以直接切换到替换端口或备份端口。
从而实现RSTP协议小于1秒的快速收敛。
实验目的：理解快速生成树协议RSTP的配置及原理。
实验器材：（1） 二层交换机 2台（2） 计算机 2台（3） 双绞线实验器材简介：本实验采用的是锐捷的二层交换机S2126G，支持RSTP的功能。
实验方法步骤：（1） 将主机和交换机以及交换机与交换机对应的端口按拓扑图连接起来（2） 配置PC1和PC2的IP地址，让“PC1 ping PC2 –t”观察交换机的工作状态，了解广播风暴的形成（3） 在两台交换机中都启用生成树协议（4） 验证配置，观察根交换机及根端口示范案例：某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互联组成内部校园网，为了提高网络的可靠性，网络管理员用两条链路将交换机互联，现要在交换机上做适当配置，使网络避免环路。
利用STP解决网络环路的问题时，在网络收敛时需要花费大概30~50秒的时间，在很多大型网络中，这个时间是难以忍受的，而RSTP很好的解决了这个问题，将收敛时间缩短到最快1秒以内。
构建H3C高性能园区网：RSTP的配置
[H3C] stp timer hello centiseconds
配置端口的Max Age
• Max Age的配置需要注意： – 过长的Max Age会导致链路故障不能被及时发现 – 过短的Max Age可能会在网络拥塞的时候使交换机误认为链路故障，造 成频繁的生成树重新计算
• 配置命令为：
SWA
根桥
E0/1
E0/2
DD
R
A
E0/1
E0/2
SWA
根桥
D E0/1
R
A
E0/1
E0/2
Physical Segment
SWB
SWB
配置端口的Hello Time
• Hello Time的配置需要注意： – 较长的Hello Time可以降低生成树计算的消耗 – 过长的Hello Time会导致对链路故障的反应迟缓 – 较短的Hello Time可以增强生成树的健壮性 – 过短的Hello Time会导致频繁发送配置消息，加重CPU和网络负担
RSTP维护调试命令
• 显示和STP统计和状态信息：
[H3C] display stp [ interface interface_list ] [brief]
• 打开和STP调试开关
<H3C>debug stp packet
RSTP配置示例
SWA BID=0.MAC A
SWB BID=8192.MAC B
• 通过命令配置可以改变设备支持的端口开销标准
[H3C] stp pathcost-standard { dot1d-1998 | dot1t | legacy }
配置端口的优先级
端口ID由两部分组成:
rstp和mstp配置实验原理
rstp和mstp配置实验原理RSTP和MSTP都是生成树协议，分别对应于局域网和城域网。
它们的主要区别在于RSTP是STP的改进型，而MSTP则兼容STP和RSTP，并通过对多个实例的生成树的运行来实现业务流量和用户流量的隔离，以及在数据转发过程中实现VLAN数据的负载均衡。
RSTP的配置实验原理如下：1.RSTP的运作方式与STP类似，但在运作方式上有所改进。
它通过比较每个交换机的BID来选举根交换机，BID越小越好。
2.RSTP的端口角色选举规则是首先比较端口到根交换机的开销，越小越好；开销一样，比较端口所在的交换机的BID，越小越好；若BID一样，比较端口的PID，越小越好。
3.在RSTP中，每个非根交换机上，有且只有一个距离根交换机最近的端口；每个链路上，有且只有一个距离根网桥最近的端口。
4.RSTP通过阻塞一些端口来逻辑上断开环路，防止广播风暴的产生。
当主线路故障时，阻塞接口被激活；主线路恢复时，备份线路再次阻塞。
而MSTP的配置实验原理如下：1.MSTP通过多实例能实现对业务流量和用户流量的隔离，同时还提供了数据转发的多个冗余路径。
在MSTP中，可以将若干个VLAN映射到一个实例（instance），MSTP将为每个instance运行一颗生成树。
2.MSTP可以基于instance设置优先级、端口路径开销等参数。
3.MSTP将VLAN根据不同的划分位集中实例，每个实例对应不同的生成树，所以可以实现数据流量的负载均衡，同时也解决了因VLAN过多而引起的资源占用过大的问题。
总的来说，RSTP和MSTP都是为了解决网络中的环路问题，通过阻塞一些端口来防止广播风暴的产生。
同时，MSTP还通过将不同的VLAN映射到不同的实例中，实现了数据流量的负载均衡和资源的有效利用。
企业网搭建及应用rstp配置
企业网搭建及应用rstp配置企业网搭建及应用RSTP配置企业网络是企业中心的核心设施，对于实现高效的信息交流和资源共享至关重要。
构建一个稳定可靠的企业网络需要合理规划和灵活应用各类网络技术和协议。
其中，RSTP（Rapid Spanning Tree Protocol）是一种常用的以太网环路消除协议，用于保证企业网络的可靠性和可用性。
RSTP是IEEE（Institute of Electrical and Electronics Engineers）802.1D标准的改进版本，采用了一系列改进措施，如端口状态转换、边缘端口和主辅端口的划分等，以提高网络收敛速度和容错能力。
下面就企业网搭建及应用RSTP配置进行详细介绍。
一、企业网搭建企业网络通常由多个子网组成，每个子网由交换机和终端设备连接而成。
为了保证网络的稳定性和安全性，应首先对企业网络进行规划和设计，确定网络拓扑结构和设备数量。
然后根据需求选购适当的交换机设备，配置企业网络。
网络拓扑结构可以采用层次结构，即核心层、汇聚层和接入层相结合的方式。
核心层连接企业网络与外部网络，负责数据路由和安全防护，汇聚层负责汇集各个子网的流量，接入层连接终端设备和交换机。
这样的拓扑结构有利于提高网络性能和管理效率。
二、RSTP配置对于企业网络中的交换机，需要进行RSTP配置以提高网络的可靠性和鲁棒性。
下面列出了一些常用的RSTP配置命令：1. 开启RSTP：在交换机全局配置模式下，使用"spanning-tree moderapid-pvst"命令开启RSTP协议。
2. 设定根桥：在交换机接口配置模式下，使用"spanning-tree vlan "命令设定根桥。
根桥是网络中最优先的桥，负责计算和传播最短路径信息。
3. 设定边缘端口：在交换机端口配置模式下，使用"spanning-tree portfast"命令设定边缘端口。
RSTP及MSTP配置教程
RSTP及MSTP配置教程•引言•RSTP配置基础•MSTP配置基础•RSTP与MSTP比较目录•RSTP与MSTP配置实例•配置优化与故障排除•总结与展望01引言目的和背景满足网络需求随着企业网络的日益复杂，对网络的可靠性和性能要求也越来越高。
RSTP（快速生成树协议）和MSTP（多生成树协议）作为网络协议，能够提高网络的稳定性和性能，满足企业不断增长的网络需求。
提高网络可靠性RSTP和MSTP通过消除网络中的环路，避免了广播风暴和资源浪费，从而提高了网络的可靠性。
优化网络性能通过合理配置RSTP和MSTP，可以优化网络性能，减少网络拥塞和延迟，提高数据传输效率。
基本概念介绍配置步骤详解配置实例分析故障排除与优化建议教程范围本教程将首先介绍RSTP和MSTP 的基本概念、工作原理和优势。
通过具体的配置实例，分析RSTP和MSTP在实际网络环境中的应用和效果。
详细阐述如何在网络设备（如交换机、路由器等）上配置RSTP 和MSTP，包括具体的配置命令和步骤。
提供RSTP和MSTP配置过程中可能出现的故障排除方法，以及针对网络性能优化的建议。
02 RSTP配置基础RSTP（Rapid Spanning Tree Protocol）即快速生成树协议，是一种网络协议，该协议可应用于在网络中建立树形拓扑，消除二层环路，并且在网络结构发生变化时，能迅速的恢复网络的连通性。
RSTP相比STP（Spanning Tree Protocol），在网络结构发生变化时，能更快的收敛网络，恢复网络的连通性，提高了网络的稳定性和可用性。
RSTP概述VS配置前准备确定网络拓扑结构在进行RSTP配置之前，需要明确网络的拓扑结构，包括网络中的设备、链路以及设备的连接关系等。
选择根桥和备份根桥在配置RSTP时，需要选择网络中的一台设备作为根桥，其他设备作为非根桥。
同时，为了提高网络的可靠性，还需要选择一台设备作为备份根桥。
确定端口角色根据网络拓扑和设备连接关系，确定每个设备上端口的角色，包括根端口、指定端口、替代端口和备份端口等。
RSTP的配置
实验1：RSTP配置实验目的：熟练掌握三层交换机的配置实验要求:相同VLAN通信,不同VLAN通信(左边为VLAN10网关，右边为VLAN20网关），做以太信道。
拓扑图如下:交换机的配置1.将连接pc机的口设置为accessSwitch（config—if)#switchport mode accessSwitch（config—if)＃switchport access vlan 10和Switch(config—if）#switchport mode accessSwitch(config-if）＃switchport access vlan 202. 将连接三层交换机的口设置为trunk口Switch（config-if）＃switchport mode trunk3. 在3650三层交换机·与二层交换机相连的口设置为trunkSwitch(config—if)＃switchport mode trunk4. 两个3650之间做以太网信道int range f0/1—2Switch(config—if—range）#shutdownSwitch(config-if—range)#channel-protocol pagpSwitch(config-if-range)＃channel—group 1 mode desirable(config—if)#no shutSwitch(config）＃int port-channel 1Switch(config—if)＃switchport trunk encapsulation dot1qSwitch(config—if)#switchport trunk allowed vlan 1Switch(config-if)#switchport non5。
启用三层交换机的路由功能·分别创建vlan（相当于route上的子接口) Switch（config)＃ip routingSwitch（config)＃vlan 10Switch(config）#int vlan 10Switch（config—if）#ip address 10.1.1。
配置STP、RSTP和MSTP
配置STP、RSTP和MSTP本章描述如何配置生成树协议（Spanning Tree Protocol 简称STP）和快速生成树协议（Rapid Spanning Tree Protocol 简称RSTP），理解、、STP RSTP MSTP配置、、STP RSTP MSTP、、信息显示STP RSTP MSTP生成树可选特性配置理解STP、RSTP、MSTPSTP、RSTP总述Bridge Protocol Data UnitsBridge IDSpanning-Tree TimersPort Roles and the Active Topology网络拓朴树的生成RSTP的快速收敛RSTP与STP的兼容MSTP概述如何划分MSTP regionMSTP region内的生成树（IST）MSTP region间的生成树（CST）Hop CountMSTP和RSTP、STP协议的兼容STP、RSTP 总述本交换机既支持STP协议，也支持RSTP协议，遵循IEEE 802.1D和IEEE 802.1w标准。
STP协议是用来避免链路环路产生的广播风暴、并提供链路冗余备份的协议。
对二层以太网来说，两个LAN间只能有一条活动着的通路，否则就会产生广播风暴。
但是为了加强一个局域网的可靠性，建立冗余链路又是必要的，其中的一些通路必须处于备份状态，如果当网络发生故障，另一条链路失效时，冗余链路就必须被提升为活动状态。
手工控制这样的过程显然是一项非常艰苦的工作，STP协议就自动的完成这项工作。
它能使一个局域网中的交换机起下面作用：z发现并启动局域网的一个最佳树型拓朴结构。
z发现故障并随之进行恢复，自动更新网络拓朴结构，使在任何时候都选择了可能的最佳树型结构。
局域网的拓朴结构是根据管理员设置的一组网桥配置参数自动进行计算的。
使用这些参数能够生成最好的一棵拓朴树。
只有配置得当，才能得到最佳的方案。
RSTP协议完全向下兼容802.1D STP协议，除了和传统的STP协议一样具有避免回路、提供冗余链路的功能外，最主要的特点就是“快”。
RSTP协议原理与配置
第11页
端口角色的重新划分
RSTP定义了两种新的端口角色：备份端口（Backup Port） 和预备端口（Alternate Port）。
32768. 00e0-fc16-ee43 SWA Root Bridge Root Port Designated Port SWB 32768. 00e0-fc22-715a 从用户流量角度，Alternate Port提供了从指定桥到根桥的 另一条无环可达路径，作为根 端口的代替端口 从用户流量角度，Backup Port作为指定端口的备份， 提供了另外一条从根节点到 叶子节点的无环备份路径
连接终端设备的端口 可设臵成为边缘端口
边缘端口
边缘端口
PCA
PCB
版权所有© 2016 华为技术有限公司
第20页
目录
1. STP的不足 2. RSTP对STP的改进
端口角色与端口状态
快速收敛机制
拓扑变化处理机制 保护功能
3. RSTP配臵实例
版权所有© 2016 华为技术有限公司
第21页
针对问题五：拓扑变更机制的优化
RSTP协议原理与配置
版权所有© 2016 华为技术有限公司
前言
STP协议虽然能够解决环路问题，但是由于网络拓扑收敛较 慢，影响了用户通信质量，而且如果网络中的拓扑结构频繁 变化，网络也会随之频繁失去连通性，从而导致用户通信频 繁中断，这也是用户无法忍受的。 由于STP的不足，IEEE于2001年发布的802.1w标准定义了 RSTP。RSTP在STP基础上进行了诸多改进优化，使得协议
第4页
问题二：交换机有BP端口，RP端口 down掉场景
