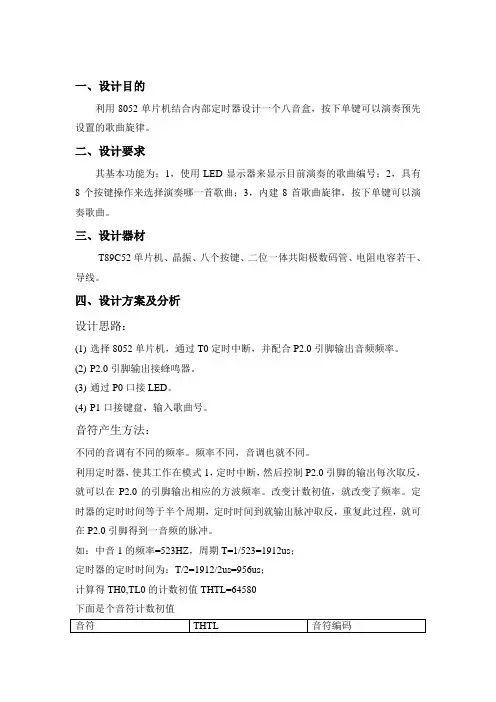

(完整版)基于51单片机的电子八音盒详细设计步骤

一、设计目的利用8052单片机结合内部定时器设计一个八音盒，按下单键可以演奏预先设置的歌曲旋律。

二、设计要求其基本功能为：1，使用LED显示器来显示目前演奏的歌曲编号；2，具有8个按键操作来选择演奏哪一首歌曲；3，内建8首歌曲旋律，按下单键可以演奏歌曲。

三、设计器材T89C52单片机、晶振、八个按键、二位一体共阳极数码管、电阻电容若干、导线。

四、设计方案及分析设计思路：(1)选择8052单片机，通过T0定时中断，并配合P2.0引脚输出音频频率。

(2)P2.0引脚输出接蜂鸣器。

(3)通过P0口接LED。

(4)P1口接键盘，输入歌曲号。

音符产生方法：不同的音调有不同的频率。

频率不同，音调也就不同。

利用定时器，使其工作在模式1，定时中断，然后控制P2.0引脚的输出每次取反，就可以在P2.0的引脚输出相应的方波频率。

改变计数初值，就改变了频率。

定时器的定时时间等于半个周期，定时时间到就输出脉冲取反，重复此过程，就可在P2.0引脚得到一音频的脉冲。

如：中音1的频率=523HZ，周期T=1/523=1912us；定时器的定时时间为：T/2=1912/2us=956us；计算得TH0,TL0的计数初值THTL=64580下面是个音符计数初值节拍产生方法：音乐中的节拍用延时时间产生。

假设1/4拍执行一次延时程序，这1/2拍就执行两次延时程序，所以只要求出1/4延时时间，其余的节拍就是他的倍数。

为方便记谱，将节拍数也进行编码，如下：建立曲谱编码表：编谱用8位编码，高4位代表音符，低4位代表节拍。

如5 6中音5，中音6，都是1/2拍，则编码为：82H 92H程序清单：#include <reg52.h>#define uchar unsigned char#define uint unsigned int#define ulong unsigned longsbit SPEAK = P2^0;//接蜂鸣器管脚uchar th0_f;uchar tl0_f;uchar code SEG[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x67};uchar code jie8[8]={12,14,16,17,19,21,23,24};/**************************中断函数*******************************************/ timer0() interrupt 1{TL0=tl0_f;TH0=th0_f;SPEAK =~SPEAK; //取反音乐输出IO}/********************T0的值,及输出频率对照表***********************************/ uchar code freq[36*2]={0xA9,0xEF,//00220HZ ,1 //00x93,0xF0,//00233HZ ,1#0x73,0xF1,//00247HZ ,20x49,0xF2,//00262HZ ,2#0x07,0xF3,//00277HZ ,30xC8,0xF3,//00294HZ ,40x73,0xF4,//00311HZ ,4#0x1E,0xF5,//00330HZ ,50xB6,0xF5,//00349HZ ,5#0x4C,0xF6,//00370HZ ,60xD7,0xF6,//00392HZ ,6#0x5A,0xF7,//00415HZ ,70xD8,0xF7,//00440HZ 1 //120x4D,0xF8,//00466HZ 1# //130xBD,0xF8,//00494HZ 2 //140x24,0xF9,//00523HZ 2# //150x87,0xF9,//00554HZ 3 //160xE4,0xF9,//00587HZ 4 //170x3D,0xFA,//00622HZ 4# //180x90,0xFA,//00659HZ 5 //190xDE,0xFA,//00698HZ 5# //200x29,0xFB,//00740HZ 6 //210x6F,0xFB,//00784HZ 6# //220xB1,0xFB,//00831HZ 7 //230xEF,0xFB,//00880HZ `10x2A,0xFC,//00932HZ `1#0x62,0xFC,//00988HZ `20x95,0xFC,//01046HZ `2#0xC7,0xFC,//01109HZ `30xF6,0xFC,//01175HZ `40x22,0xFD,//01244HZ `4#0x4B,0xFD,//01318HZ `50x73,0xFD,//01397HZ `5#0x98,0xFD,//01480HZ `60xBB,0xFD,//01568HZ `6#0xDC,0xFD,//01661HZ `7 //35};/***************************音乐符号串解释函数****************************/ //入口:要解释的音乐符号串,输出的音调串,输出的时长串changedata(uchar *song,uchar *diao,uchar *jie){uchar i,i1,j;char gaodi; //高低+/-12音阶uchar banyin;//有没有半个升音阶uchar yinchang;//音长uchar code jie7[8]={0,12,14,16,17,19,21,23}; //C调的7个值*diao=*song;for(i=0,i1=0;;){gaodi=0; //高低=0banyin=0;//半音=0yinchang=4;//音长1拍if((*(song+i)=='|') || (*(song+i)==' ')) i++; //拍子间隔和一个空格过滤switch(*(song+i)){case ',': gaodi=-12;i++;//低音break;case '`': gaodi=12;i++; //高音break;}if(*(song+i)==0) //遇到0结束{*(diao+i1)=0; //加入结束标志0*(jie+i1)=0;return;}j=*(song+i)-0x30; i++; //取出基准音j=jie7[j]+gaodi; //加上高低音yinc: switch(*(song+i)){case '#': //有半音j加一个音阶i++;j++;goto yinc;case '-': //有一个音节加长yinchang+=4;i++;goto yinc;case '_': //有一个音节缩短yinchang/=2;i++;goto yinc;case '.': //有一个加半拍yinchang=yinchang+yinchang/2;i++;goto yinc;}*(diao+i1)=j; //记录音符*(jie+i1)=yinchang; //记录音长i1++;}}/******************************奏乐函数***************************************/ //入口:要演奏的音乐符号串void play(uchar *songdata){uchar i,c,j=0;uint n;uchar diaodata[48]; //音调缓冲uchar jiedata[48]; //音长缓冲changedata(songdata,diaodata,jiedata); //解释音乐符号串TR0=1;while(P1=0xff){for(i=0;diaodata[i]!=0;i++) //逐个符号演奏{tl0_f=freq[diaodata[i]*2]; //取出对应的定时值送给T0th0_f=freq[diaodata[i]*2+1];for(c=0;c<jiedata[i];c++) //按照音长延时{for(n=0;n<29500;n++); //29500if(P1!= 0xff)//((!K1)||(!K2)||(!K3)||(!K4))//发现按键,立即退出播放{TR0=0;return;}}TR0=0;for(n=0;n<460;n++); //音符间延时TR0=1;}}TR0=0;}//茉莉花uchar code molihua[]={"33_5_6_`1_`1_6_|55_6_5-|33_5_6_`1_`1_6_|55_6_5-|""5553_5_|665-|32_3_53_2_|11_2_1|"//"3_2_1_3_2.3_|56_`1_5-|23_5_2_3_1_,6_|,5-,61|"//"2.3_1_2-1_,6_|,5--"};//世上只有妈妈好uchar code mamahao[]={"6.5_35|`16_5_6-|35_6_53_2_|1_,6_5_3_2-|""2.3_55_6_|321-|5.3_2_1_,6_1_|,5--"};//小毛驴uchar code xiaomaolv[]={"1_1_1_3_|5_5_5_5_|6_6_6_`1|5-|""4_4_4_6_|3_3_3_3_|2_2_2_2_|5-"};//我是一只菠萝uchar code boluo[]={"1-|2_4_3_2_55|5_6_3_4_22|2_4_3_2_1_`1_7_6_|5_4_2_3_11|""2_4_3_2_55|5_6_3_4_22|2_4_3_2_1_5_2_3_|1---|"};//小星星uchar code xiaoxingxing[]={"1155|665-|4433|221-|""5544|332-|5544|332-|""1155|665-|4433|221-|"};//春天在哪里uchar code chuntian[]={"3_3_3_1_|,5,5_|3_3_3_1_|3-|5_5_3_1_|,5_,5_,5|,6_,7_1_3_|2-|" "3_3_3_1_|,5,5_|3_3_3_1_|3-|5_6_5_6_|5_4_3_1_|,5_3_|2_1_"};//两只老虎uchar code laohu[]={"1231|1231|345-|345-|""5_6_5_4_31|5_6_5_4_31|""151-|151-"};//就是爱你uchar code jiushiaini[]={"3_2_3_4_5,7_1_|1`1_7_7 5_6_|66_5_5_3_2_1_3_|4_,6_,7_1_32|" "3_2_3_4_5,7_1_|1`1_7_7_`3_|3-6_|5_4_.4_5_5-|4_,6_ ,7_1_32._1_|"};//黑白配uchar code heibai[]={"32345-|1,7123-|3,5,611-|"};//找朋友uchar code zhaopeng[]={"5_6_5_6_|5_6_5|5_`1_7_6_|5_6_5"};//数鸭子uchar code shuya[]={"313_3_1|3_3_5_6_5-|6_6_5_5_4_4_4|2_3_2_1_2"};//欢乐颂uchar code huanle[]={"3345|5432|1123|322-|3345|5432|1123|211-|"};//一分钱uchar code yifen[]={"5`1|6_`1_5|3_5_2_3_|5|3_5_6_`1_|5_6_5_3_|5_13_2"};//乐谱方式输入的音乐播放/*******************************主函数****************************************/ void main(void){P1=0xff;P0=SEG[0];TMOD = 0x01; //使用定时器0的16位工作模式TR0 = 0;ET0 = 1;EA = 1;while(1){switch(P1){case 0xfe:while(P1==0xfe){;}P0=SEG[1];play(molihua);SPEAK=0;break;//0 按下相应的键显示相对应的码值case 0xfd:while(P1==0xfd){;}P0=SEG[2];play(yifen);SPEAK=0;break;//1case 0xfb: while(P1==0xfb){;}P0=SEG[3];play(mamahao);SPEAK=0;break;//2case 0xf7: while(P1==0xf7){;}P0=SEG[4];play(xiaomaolv);SPEAK=0;break;//3case 0xef: while(P1==0xfe){;}P0=SEG[5];play(laohu);SPEAK=0;break;//4case 0xdf: while(P1==0xdf){;}P0=SEG[6];play(huanle);SPEAK=0;break;//5case 0xbf: while(P1==0xbf){;}P0=SEG[7];play(chuntian);SPEAK=0;break;//6case 0x7f: while(P1==0x7f){;}P0=SEG[8];play(zhaopeng);SPEAK=0;break;//7default: break;}TR0 = 0;}}五、问题分析与解决方法问题一：仿真问题仿真图画好之后，开始运行，数码管和发光二极管都没有反应。
