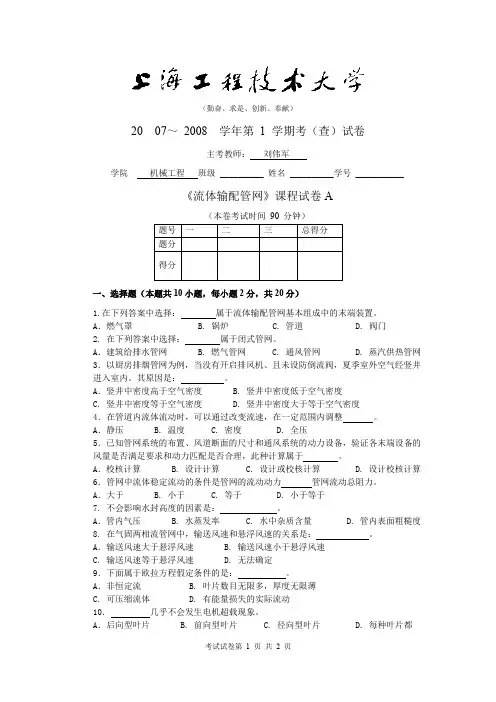

流体输配管网试题库

1、什么是开式管网？什么是闭式管网？试分别举出两个工程应用实例。

2、蒸汽供暖系统中疏水器起什么作用？它通常设置在系统的什么位置？
3、管网中流体流动受到的摩擦阻力受哪些因素的影响？怎样计算摩擦阻力？
4、假定流速法和压损平均法这两种水力计算方法各自的基本特点是什么？各适
用于什么样的情况？
5、燃气管网为什么要按输气压力分级？不同压力等级的管网之间应怎样进行连
接？
6、为什么说管内流速是流体输配管网的重要参数？怎样合理确定管内的流速？
7、通风空调的风管系统和燃气输配管网，有哪些共同处？有哪些区别？
8、建筑热水供暖管网系统与空调冷冻水管网系统的共同点是什么？不同点是什
么？
9、建筑排水管网内是液体单相流还是液——气两相流？建筑排水管网的流动障
碍主要是什么？克服障碍、增强管网排水能力的关键技术措施是什么？
10、假定某建筑的热水采暖系统和给水系统的管径、管网高度相同，管内流
速也相同，两系统所需的水泵扬程是否相同？为什么？
11、为什么供暖空调冷热水管网要设排气装置？排气装置设在什么地方？为
什么建筑给水管网不设排气装置？
12、确定图中管网的最不利环路。

13、泵与风机的理论扬程方程为：。

请回答：在
什么条件下理论扬程方程可简化为：，这有何指导意义？
14、说明公式的使用条件。

为什么不同的管网，的计算公式
可能会不相同？
15、简述均匀送风管道设计的原理和主要步骤。

16、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？
17、写出比转数的数学表达式。

比转数有什么应用价值？高比转数泵
与风机和低比转数泵与风机有什么主要区别？
18、图中所示，（ a ）（ b ）（ c ）（ d ）（ e ）（ f ）（ g ）（ h ）
（ i ）哪些是直接连接？哪些是间接连接？直接连接和间接连接的主要差别是什么？
19、如图所示的管网内是否存在流动动力？若存在，请计算动力大小，并标
明实际流动方向。

若不存在动力，请说明理由。

G ——热源 A 、 B ——换热器（向环境散热）
20、如图所示的管网内是否存在流动动力？若存在，请计算动力大小，并标
明实际流动方向。

若不存在动力，请说明理由。

G ——冷源 A 、 B ——换热器（从环境吸热）
21、如图 A 、 B 两点压差为定值△ P AB =2000Pa 不变。

在设计流量 G I
=G II =G III =1000 m 3 /h 时，阻力△ P AA1 = △ P A1A2 = △ P A2A3 =200Pa ；△ P B3B2 = △ P B2B1 = △ P B1B =150Pa 。

请画出此管网的压力分布图。

现用户 II 开大阀 2 ，将自己流量 G II 增加到 1500 m 3 /h 。

此时△ P A2B2 =1000 Pa ，这时管网的压力分布图将怎样变化？并请计算
I 、 III 的水力失调度。

22、如图 A 、 B 两点压差为定值△ P AB =2000Pa 。

设计总流量 G=3000 m
3 /h 时，各分支流量相等。

管路压降△ P AA1 = △ P A1A2 = △ P A2A3
=160Pa ，△ P B3B2 = △ P B2B1 = △ P B1B =140Pa 。

请画出此管网的压力分布图。

现用户 III 关闭阀 3 ，这时管网的压力分布图将怎样变化？
此时△ P A3B3 为多少？并请计算 I 、 II 的水力稳定性。

23、某管网使用水泵一台。

总流量为 200m 3 /h 时，管网总阻力是 10m ；
管网进出口高差 10m 。

现需将管网总流量增加 50% ，决定增加一台相同的水泵。

问新增加的水泵是并联运行好，还是串联运行好。

画出两台水泵联合
运行曲线和管网特性曲线进行分析。

1 台水泵的特性表
24、某管网使用风机一台。

在全压为 1000Pa 时，管网流量为 10000m 3 /h ，
现需将流量提高到 15000 m 3 /h ，决定增加一台相同的风机。

问新增加的风机是与原风机并联运行好，还是串联运行好？画出两台风机联合运行曲线和管网特性曲线进行分析。

1 台风机的特性表
25、水泵距吸入端自由水面的高度为什么有限制？安装高度受哪些因素的影
响？
26、如图 A 、 B 两点的压差近似为定值△ H AB =40m 不变。

在设计流量 G I =G II =G III =1000 m 3 /h 时，阻力△ H AA1 = △ H A1A2 = △ H A2A3 =5m ；△ H B3B2 = △ H B2B1 = △ H B1B =5m 。

用户 II 开大阀 2 来增加自己的流量。

(1)请定性画出用户 II 开大阀 2 前后的管网压力分布图。

(2)计算用户 II 的水力失调度。

(3)提出增大用户水力稳定性的措施。

27、某管网使用风机一台。

在全压为 1000Pa 时，管网流量为 10000m 3 /h ，现需将流量提高到 15000 m 3 /h ，决定增加一台相同的风机。

问：
(1)新增加的风机是与原风机并联运行好，还是串联运行好？画出两台风机联合运行曲线和管网特性曲线进行分析。

1 台风机的特性表（ n=1200r/min ）
(2)欲使管网的流量减少到 7500 m 3 /h ，有哪些调节方法？哪种方法好？为什么？
28、某水泵的样本 Q — H — N 特性见下表：
a 、水泵转速 n 增加 50% ， Q — H — N 怎样变化？实际工程中能否实现？为什么？
b 、水泵直径减小 20% ， Q — H — N 怎样变化？实际工程中能否实现？为什么？（ 10 分）
12sh-6B 型水泵的特性表
29、某风机的样本 Q — P — N 特性见下表：
a 、风机转速 n 减低 50% ， Q — P — N 怎样变化？实际工程中能否实现？为什么？
b 、这台风机在青藏高原运行时，性能会发生什么变化？（ 5 分）
4-84NO10E 型风机的特性表
30、（ 10 分）如图 A 、 B 两点的压差近似为定值△ H AB =40m 不变。

在设计流量 G I =G II =G III =1000 m 3 /h 时，阻力△ H AA1 = △ H A1A2 = △ H A2A3 =5m ；△ H B3B2 = △ H B2B1 = △ H B1B =5m 。

某时用户 II 关小阀 2 ，将自己流量 G II 减小。

(1)请定性画出用户 II 关小阀 2 前后的管网压力分布图。

(2)计算用户 III 的水力稳定性。

(3)提出增大用户 III 水力稳定性的措施。

31、某闭式水管网系统并联有两台相同的循环水泵。

单台水泵性能参数如下：转速 1200r/min ，流量——扬程性能如下表：
管网中开启一台水泵时，流量为 150 m 3 /h ，扬程为 18m ：
(1) 画图求解开启一台水泵时的工况点。

(2) 若管网只需流量 100 m 3 /h ，拟采用：关小调节阀门或调节水泵的转速的办法来实现。

求出采用这两种调节方法后水泵的工况点。

采用关小调节阀的方法时，管网的阻抗值应增加多少？采用调节转速的方法时，转速应为多少？比较采用这两种方法后水泵耗用电能的情况。

(3) 若管网需要的流量增加，不改变管网特性，让两台水泵并联工作，管网系统流量能否达到 300 m 3 /h ？此时每台水泵的流量和扬程各是多少？（画图分析）
32、如图所示的空调送风管网， A 、 B 、 C 三个风口完全相同。

A 风口处管内的静压为 100Pa ，若要保证 3 个送风口的送风量相同， B 、 C 风口处的管内静压应为多少？如何才能使 B 、 C 风口处的管内静压达到要求值？
33、如图所示为某流体输配管网的网络图。

各分支的阻抗为： S （ 1 ） =2.2 ，S （ 2 ） =2.3 ， S （ 3 ） =0.2 ， S （ 4 ） =0.3 ， S （ 5 ） =0.4 。

（单位： kg/m 7 ）。

该网络图 1 、 4 节点的节点流量大小、方向如图。

试建立求解该网络图分支流量 V （V 1 ,V 2 ,…V 5 ）的计算机分析模型。

试建立求解该网络图分支流量 V （V1,V2,…V6 ）的计算机分析模型。

(1)建立节点流量平衡方程组。

（用矩阵形式表示，并写出方程组的系数矩阵。

）
(2)选出该网络图的最小阻抗生成树，据此写出该网络图的独立回路矩阵 Cf ，并建立独立回路压力平衡方程组（用分支流量作为未知数）。

(3)简要叙述采用回路流量法求解的基本思路。
