集成运放的类型及应用

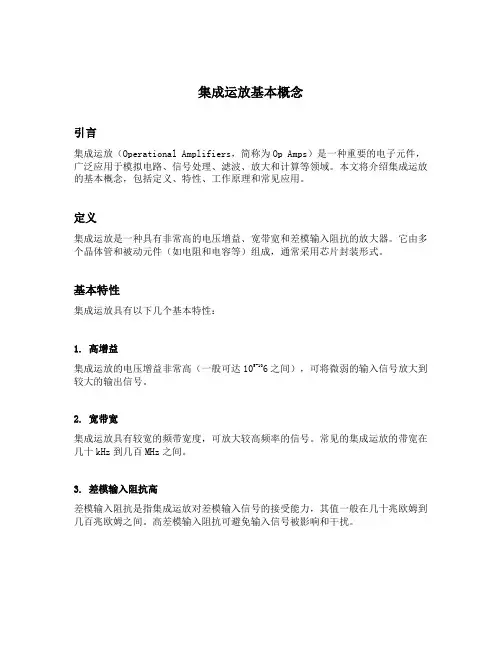

集成运放基本概念
集成运放基本概念引言集成运放（Operational Amplifiers，简称为Op Amps）是一种重要的电子元件，广泛应用于模拟电路、信号处理、滤波、放大和计算等领域。
本文将介绍集成运放的基本概念，包括定义、特性、工作原理和常见应用。
定义集成运放是一种具有非常高的电压增益、宽带宽和差模输入阻抗的放大器。
它由多个晶体管和被动元件（如电阻和电容等）组成，通常采用芯片封装形式。
基本特性集成运放具有以下几个基本特性：1. 高增益集成运放的电压增益非常高（一般可达105-106之间），可将微弱的输入信号放大到较大的输出信号。
2. 宽带宽集成运放具有较宽的频带宽度，可放大较高频率的信号。
常见的集成运放的带宽在几十kHz到几百MHz之间。
3. 差模输入阻抗高差模输入阻抗是指集成运放对差模输入信号的接受能力，其值一般在几十兆欧姆到几百兆欧姆之间。
高差模输入阻抗可避免输入信号被影响和干扰。
4. 共模抑制比高共模抑制比是指集成运放对共模输入信号的抵抗能力，其值一般在几十分贝到几百分贝之间。
高共模抑制比可消除共模信号的影响，提高信号质量。
5. 输入和输出阻抗低输入和输出阻抗是指集成运放对输入和输出信号的阻碍程度，其值一般在几欧姆到几百欧姆之间。
低输入和输出阻抗可实现有效的信号耦合和传输。
工作原理集成运放的工作原理基于电流和电压的线性关系。
它接收输入信号并放大，然后将放大后的信号输出。
其基本工作原理如下：1.输入阶段：集成运放的输入阶段通常由差模输入对组成，一个对是非反相输入端，另一个对是反相输入端。
输入阶段将输入信号分别送入两对输入端。
2.差模输入放大：输入阶段的两对输入端把输入信号转换成差模信号。
差模输入信号经过放大器放大后，再次转换为单端信号传递给输出阶段。
3.输出阶段：输出阶段会将差模信号转换为单端输出信号，经过放大后输出。
输出阶段通常使用一个功放级或者输出级来实现。
集成运放的内部结构和指标会对其工作性能产生重要影响，如输入端偏置电压、共模范围、功率消耗、失调电流等。
集成运算放大器的应用有哪些
集成运算放大器的应用有哪些集成运算放大器（Operational Amplifier，简称OP-AMP) 是现代电子技术中常用的一种集成电路，广泛应用于信号放大、积分、微分、比较、滤波、波形变换、逻辑运算等电路中。
本文将介绍一些集成运算放大器的应用。
一、信号放大集成运算放大器广泛应用于信号放大电路中，其直接或变压器耦合输入方式具有低输入电阻、高输入阻抗、低噪声、高增益和宽带等特性。
在应用中，可通过精心设计放大器电路，控制反馈，实现高增益稳定运行。
二、积分电路积分电路是信号处理电路中的基本电路，它能将信号输入与时间积分，输出的是输入信号积分后的值。
集成运算放大器常用于积分电路的设计，其放大电压信号，然后通过电容对信号进行积分。
例如，在三角形波发生器电路中，可通过电容积分得到正弦波信号，而集成运算放大器的内部电路通常包含差分放大器，可将输入信号转化为电压差，用于驱动电容，完成积分计算。
三、微分电路微分电路是在信号处理中广泛应用的一种电路，它能够将信号对时间的微分操作，其输出电压是输入信号微分后的值。
集成运算放大器也常用于微分电路的设计中，可通过对输入信号进行微分计算得到输出信号。
例如，在测量热电偶温度时，可将温度信号输入到集成运算放大器中，通过差分放大器将信号转化为电压差，然后用电阻对信号进行微分计算，输出即为最终温度值。
四、比较电路比较电路是一种将两个信号进行比较然后输出比较结果的电路，它广泛应用于数字电路、自动控制、计算机硬件等领域。
集成运算放大器常用于比较电路中，它的输出能够根据电压的大小关系取两个输入信号中的一个。
例如，电压比较器是一种常见的电路，它采用集成运算放大器作为比较电路的核心元件，用于比较两个不同电压的大小关系，以便输出相应的状态。
五、滤波器滤波器是一种通过对输入信号进行滤波操作，抑制或增强特定频率信号的电路。
集成运算放大器广泛应用于滤波电路的设计中，其内部电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等类型。

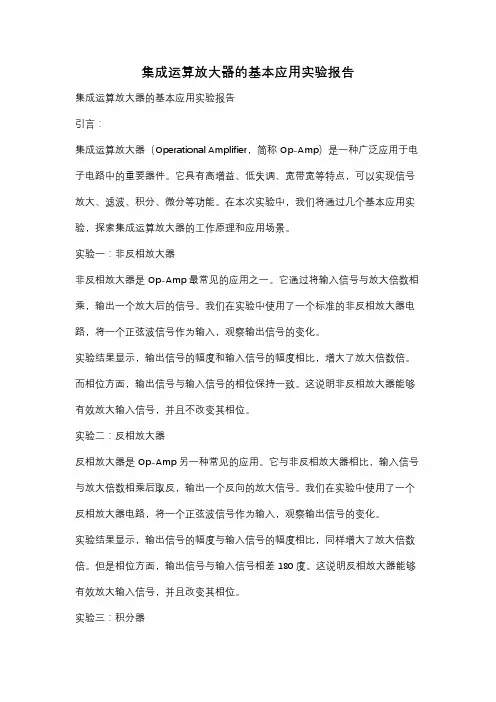

集成运算放大器的基本应用实验报告
集成运算放大器的基本应用实验报告集成运算放大器的基本应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的重要器件。
它具有高增益、低失调、宽带宽等特点，可以实现信号放大、滤波、积分、微分等功能。
在本次实验中，我们将通过几个基本应用实验，探索集成运算放大器的工作原理和应用场景。
实验一：非反相放大器非反相放大器是Op-Amp最常见的应用之一。
它通过将输入信号与放大倍数相乘，输出一个放大后的信号。
我们在实验中使用了一个标准的非反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。
实验结果显示，输出信号的幅度和输入信号的幅度相比，增大了放大倍数倍。
而相位方面，输出信号与输入信号的相位保持一致。
这说明非反相放大器能够有效放大输入信号，并且不改变其相位。
实验二：反相放大器反相放大器是Op-Amp另一种常见的应用。
它与非反相放大器相比，输入信号与放大倍数相乘后取反，输出一个反向的放大信号。
我们在实验中使用了一个反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。
实验结果显示，输出信号的幅度与输入信号的幅度相比，同样增大了放大倍数倍。
但是相位方面，输出信号与输入信号相差180度。
这说明反相放大器能够有效放大输入信号，并且改变其相位。
实验三：积分器积分器是Op-Amp的另一个重要应用。
它可以将输入信号进行积分运算，输出一个积分后的信号。
我们在实验中使用了一个积分器电路，将一个方波信号作为输入，观察输出信号的变化。
实验结果显示，输出信号呈现一个斜率逐渐增大的曲线，表明输入信号得到了积分。
这说明积分器能够有效对输入信号进行积分运算，输出一个积分后的信号。
实验四：微分器微分器是Op-Amp的又一个重要应用。
它可以将输入信号进行微分运算，输出一个微分后的信号。
我们在实验中使用了一个微分器电路，将一个正弦波信号作为输入，观察输出信号的变化。
电工 单元九 集成运放
实际特性
饱和区
（l）开环电压放大倍数为无穷大，A0→∞ （2）运算放大器差模输入电阻，rid→∞ （3）输出电阻为零，r0几乎为零
（1） 线性区的特点
理想运放工作在线性区时有两个重要的特点：“虚短”
和“虚断”。即 u+≈u－ i+= i－≈0 “虚短”表示集成运放的同相输入端与反相输入端的电 压近似相等，如同将该两点虚假短路一样。若运放其中一个 输入端接“地”，则有u+≈u－=0，这时称“虚地”。 “虚断”表示没有电流流入运放（因为理想运放的差模
集成运放开环时输出级的输出电阻，称为开环输出电阻。r0愈小， 集成运放带负载的能力就愈强。由于集成运放采用互补对称式 射极输出电路，其r0较低，一般为几十到几百欧。
（4）最大输出电压UOM
在标称电源电压和额定负载电阻的情况下，能使集成运放 输出电压和输入电压保持不失真关系的最大输出电压，称 为集成运放的最大输出电压。一般为电源电压的70%左右
对于单级运放电路，反馈元件（例如Rf)接到同相输入端是正反馈，接到 反相输入端是负反馈。
反馈的其他分类
1.直流反馈和交流反馈——反馈的信号 直流反馈：反馈信号是直流分量的称为直流反馈，直流反馈 用于稳定静态工作点。 交流反馈：反馈信号是交流分量的称为交流反馈。 有时反馈信号中既含有直流分量又含有交流分量。
一、开环、闭环、反馈ห้องสมุดไป่ตู้概念
1、定义
集成运放有两个输入端，一个输出端。当输出端和输入端之间 不外接电路，即两者之间在外部是断开的，这称为开环状态 当用一定形式的网络（如R、C等）在外部将它们连接起来，这称 为闭环状态，又称为反馈状态。
反馈在电和非电领域都得到了广泛的应用。通常自动控制和自动调节 系统都是基于反馈原理构成的；在放大电路中适当引入反馈、可以改善放 大电路的性能

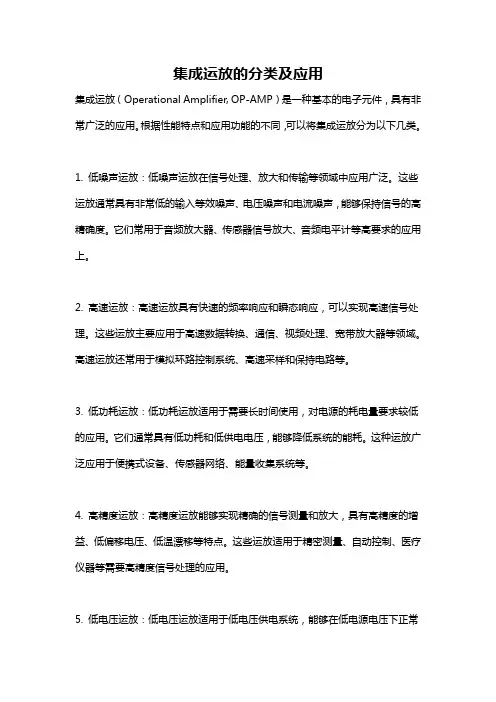

集成运放的分类及应用
集成运放的分类及应用集成运放（Operational Amplifier, OP-AMP）是一种基本的电子元件，具有非常广泛的应用。
根据性能特点和应用功能的不同，可以将集成运放分为以下几类。
1. 低噪声运放：低噪声运放在信号处理、放大和传输等领域中应用广泛。
这些运放通常具有非常低的输入等效噪声、电压噪声和电流噪声，能够保持信号的高精确度。
它们常用于音频放大器、传感器信号放大、音频电平计等高要求的应用上。
2. 高速运放：高速运放具有快速的频率响应和瞬态响应，可以实现高速信号处理。
这些运放主要应用于高速数据转换、通信、视频处理、宽带放大器等领域。
高速运放还常用于模拟环路控制系统、高速采样和保持电路等。
3. 低功耗运放：低功耗运放适用于需要长时间使用，对电源的耗电量要求较低的应用。
它们通常具有低功耗和低供电电压，能够降低系统的能耗。
这种运放广泛应用于便携式设备、传感器网络、能量收集系统等。
4. 高精度运放：高精度运放能够实现精确的信号测量和放大，具有高精度的增益、低偏移电压、低温漂移等特点。
这些运放适用于精密测量、自动控制、医疗仪器等需要高精度信号处理的应用。
5. 低电压运放：低电压运放适用于低电压供电系统，能够在低电源电压下正常工作。
这些运放通常具有低电源电压、低功耗和低电流功耗等特点。
它们广泛应用于便携式设备、电池供电系统、太阳能电池等。
6. 特殊功能运放：这类运放具有特殊的性能或功能，用于特定的应用。
例如，差分放大器用于抑制共模噪声，比较器用于信号比较和触发，自耦变压器用于隔离输入和输出信号等。
这些特殊功能运放能够满足特定应用的需求。
集成运放广泛应用于各种电路和系统中，包括：- 信号放大和处理：可以将微弱的传感器信号放大到合适的范围，如温度传感器、压力传感器等。
- 运算放大器：可以实现加法、减法、乘法、积分、微分等运算，用于信号处理、滤波和控制电路等。
- 比较器：用于信号比较和触发，常用于开关控制、触发器电路、模拟开关等。
集成运放应用电路设计360例
集成运放应用电路设计360例一、引言1.集成运放简介集成运放，即集成运算放大器，是一种具有高增益、宽频带、低噪声、低失真等优良特性的模拟电路。
它广泛应用于各种电子设备中，如放大器、滤波器、振荡器等电路。
2.集成运放应用电路设计的重要性集成运放应用电路设计是电子工程师必备的技能。
通过合理的设计，可以充分发挥集成运放的性能优势，实现各种功能电路。
此外，集成运放应用电路设计还具有很高的实用性和广泛的应用价值。
二、集成运放的分类与应用领域1.电压跟随器电压跟随器是一种基本型的集成运放电路，具有输入电压与输出电压相等的特性。
它广泛应用于信号放大、隔离、基准电压源等领域。
2.电压放大器电压放大器是一种常见的集成运放应用电路，用于放大输入电压信号。
根据不同的应用需求，电压放大器可分为共模放大器、差分放大器等。
3.电流放大器电流放大器是一种针对电流信号进行放大的集成运放电路。
常见于传感器信号处理电路，用于将微小电流信号放大至适合后续处理和显示的范围内。
4.运算放大器运算放大器是一种具有高增益、宽频带、低失真等性能的集成运放电路。
它广泛应用于模拟信号处理、数字信号处理、控制系统等领域。
5.滤波器滤波器是一种基于集成运放的滤波电路，用于去除噪声和干扰信号。
根据滤波器的特性，可分为低通滤波器、高通滤波器、带通滤波器等。
6.振荡器振荡器是一种基于集成运放的振荡电路，用于产生稳定的正弦波信号。
它广泛应用于通信、测量、控制等领域。
7.传感器信号处理电路传感器信号处理电路是一种将传感器输出的信号进行处理的集成运放应用电路。
常见于各种传感器信号的处理和放大，如温度传感器、压力传感器等。
集成运放的线性应用
三、减法运算电路
四、加法运算电路
五、积分运算电路
六、微分运算电路
七、对数运算电路
利用PN结伏安特性所具有的指数规律，将二极管或者三极管 分别接入集成运放的反馈回路和输入回路，可以实现对数运算和指 数运算，而利用对数运算、指数运算和加减运算电路相组合，便可 实现乘法、除法、乘方和开方等运算。
八、指数运算电路
平衡，要求平衡电阻 R2=R1//Rf。该比例电路的反馈是深度电压并联负反馈。其输入 电阻和输出电阻均不高。
二、同相比例运算电路
为了保证集成运放差动输入级的静态平衡，也要求平衡电 阻R2=R1//Rf。该比例电路的反馈是深度电压串联负反馈。其输 入电阻很高，输出电阻较低。
集成运放的线性 应用
集成运算放大器是一种具有高电压放大倍数、 输入电阻很大、输出电阻很小的直接耦合多级放大 电路。当外部接入不同的线性或非线性元器件组成 输入和负反馈电路时，可以灵活地实现各种特定的 函数关系。在线性应用方面，可组成比例、减法、 加法、积分、微分等模拟运算电路。
一、反相比例运算电路
集成运算放大器
量精度的影响
在集成电路的输入与输出接入不同的反馈网络，可实现不同用途的电路，例如利用集成运算放大器可
4 非常方便的完成信号放大、信号运算(加、减、乘、除、对数、反对数、平方、开方等)、信号的处理
(滤波、调制)以及波形的产生和变换
集成运算放大器
01.
集成运算放大器的种类非常多，可适用于不同的场合.运算放大器在电路中发挥重要的 作用，其应用已经延伸到汽车电子、通信、消费等各个领域，并将在支持未来技术方面 扮演重要角色
02.
在运算放大器的实际应用中，设计工程师经常遇到诸如选型、供电 电路设计、偏置电路设计、PCB设计等方面的问题
-TLeabharlann ANKS载的电源为可变电压电源，R1负载的电流也是保持固定不变，达到恒流的效果
2 1.9 热电阻测量电路
电路是典型的热电阻 / 电偶的测量电路，其测量思路为：将 1-10mA 的恒流源加于负载，将会在负载
3
上产生一定的电压，将该电压进行有源滤波处理，处理后在进行信号的调整(信号放大或衰减)，最后 将信号送入 ADC 接口。该电路应用时，要注意在输入端施加保护，可以并 TVS，但要注意节电容对测
1.6 滤波器
集成运算放大器
由集成运放可以组成一阶滤波器和二阶滤波器，其中一阶滤波器有20dB每倍频的幅频特 性，而二阶滤波器有40dB每倍频的幅频 特性。为了阻挡由于虚地引起的直流电平，在运放的输入端 串入了输入电容Cin，为了不影响电路的幅频特性，要求这个电容是 C1的100倍以上，如果滤波器还 具有放大作用，则这个电容应是C1的1000倍以上，同时，滤波器的输出都包含了Vcc/2的直流偏 置，如果电路是最后一级，那么就必须串入输出电容
1.3 数字信号处理
集成运算放大电路全篇
Y0 Y1 Y2 Y3 B
注：式中Aod为差模开环放大倍数。
二、 集成运放中的电流源电 路
4.2.1 基本电流源电路
一、镜像电流源
+VCC
IR
B IC0
T0
R 2IB
A
IB0
IB1
IC1 T1
UBE0= UBE1， β0=β1=β， IC0=IC1=IC= βIB ， IC1为输出电流， IR为基准电流。
基准电流表达式：
IR
用
uP
集成运放组成方框图：
输入级
uN
中间级
输出级 uO
偏置电路
1) 输入级 又称前置级，常为双输入高性能差分放大电路（高Ri 、大Ad、 大KCMR、静态电流小）。输入级的好坏直接影响着集成运放的大多数性能 参数。
2) 中间级 主放大器，使集成运放具有较强的放大能力，多采用共射 （或共源）放大电路。放大管经常采用复合管，以恒流源做集电极负载。
R`3
C`1 R`3
2.1k
2.1k
R`5 240k
C`1
R`4 25k
R`5 240k
－ ＋
R7 100k
－∞ A3
(以下电路同上，仅C1、C2 值不同，电路从略）
图5.6 十五段优质均衡器
(2) 当R4的滑动触头移到最左边时，其电路如图8.7（a）所示。
C1
R3
R3
C2 R5
R4 R5
－∞
R6
B点的电流方程为：
IR
IB2
IC
IC2
1 2
IC2
2
2
2 2
2
I
C
2
IC2
(1
集成运算放大器的分类和组成
集成运算放大器的分类和组成一、集成运算放大器的分类集成运算放大器可以按照人们的不同需求进行多种划分，具体有以下几种类别。
1.按照集成运算放大器的参数分类（1）通用型运算放大器通用型运算放大器就是以通用为目的而设计的。
这类器件的主要特点是价格低廉、产品量大、面广，其性能指标适合一般性的使用。
如mA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356。
它们是目前应用最为广泛的集成运算放大器。
（2）高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid（109～1012）W，IIB为几皮安到几十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。
用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。
常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。
（3）低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总希望运算放大器的失调电压较小且不随温度的变化而变化。
低温漂型运算放大器就是为此而设计的。
目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件*****等。
（4）高速型运算放大器在快速A/D和D/A转换器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不适合高速应用的场合的。
高速型运算放大器的主要特点是具有高转换速率和宽频率响应。
常见的运放有LM318、mA715等，其SR=50～70V/ms，*****z。
（5）低功耗型运算放大器由于电子电路集成化的最大优点是能使复杂电路小型轻便，因此随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。
集成运放大器的原理与应用
集成运放大器的原理与应用简介集成运放大器（Integrated Operational Amplifier），简称运放或放大器，是一种典型的模拟电路元件。
它以差分放大器为核心，通过负反馈技术，实现放大、滤波、积分、微分等功能。
其应用广泛，包括在电子设备、通信系统、控制系统等领域。
原理集成运放大器由多个晶体管、电阻、电容等元件组成。
其基本原理可用三个关键要素描述：差分输入、高增益和大共模抑制比。
1.差分输入：集成运放的输入端一般有两个，一个是称为非反向输入（+IN）的端口，另一个是称为反向输入（-IN）的端口。
这两个输入端之间的电压差称为差分电压，决定了输出信号的大小和极性。
2.高增益：集成运放具有高增益特性，即具有很高的放大倍数。
它可以在输入电压信号很小的情况下，将其放大成较大电压信号。
例如，当差分输入端之间的电压差非常微小时，输出信号也能达到较大值。
3.大共模抑制比：共模输入是指同时作用于运放两个输入端的电压信号，会对运放产生影响。
而大共模抑制比使得运放能够有效抵抗共模信号的干扰，保持差分输入信号的准确性。
应用放大器应用集成运放大器以其高增益、低失真的特点，广泛应用于各类放大器电路中。
•电压放大器：通过调整输入电压信号的放大倍数，实现信号增强的功能。
•电流放大器：将输入电流信号放大为较大电流信号，用于驱动大功率负载。
•仪器放大器：用于测量信号处理，提高测量精度和信噪比。
•复合放大器：实现不同放大模式的切换，满足多种应用需求。
滤波器应用集成运放大器在滤波器电路中起到关键作用，用于削弱或强调某种特定频率信号。
•低通滤波器：通过滤波器电路削弱高频信号，只保留低频信号。
•高通滤波器：通过滤波器电路削弱低频信号，只保留高频信号。
•带通滤波器：通过滤波器电路保留特定带宽范围内的信号，削弱其他频率信号。
•带阻滤波器：通过滤波器电路削弱特定频率范围内的信号，保留其他频率信号。
比较器应用集成运放大器作为比较器时，用于比较两个电压信号的大小。
集成运算放大器的发展与应用
集成运算放大器的发展与应用1.引言集成运算放大器（Integrated Operational Amplifier，简称集成运放）是现代电子电路中的重要组成部分。
它的发展与应用经历了多个阶段，从早期的晶体管放大器到现代的高性能集成运放，其应用领域也在不断扩展。
本文将详细介绍集成运放的发展历程、应用领域、优势以及未来趋势。
2.集成运算放大器的发展2.1早期阶段在集成运放发展的早期阶段，人们主要使用晶体管搭建放大电路。
然而，这种方法的电路复杂，调试困难，且性能不稳定。
2.2晶体管放大器阶段随着晶体管技术的进步，人们开始将多个晶体管集成到一起，形成了晶体管放大器。
这种放大器具有更稳定的性能和更小的体积，但在使用上仍然存在一些不便。
2.3集成电路放大器阶段随着集成电路技术的发展，人们开始将多个晶体管和其他元件集成到一块芯片上，形成了集成电路放大器。
这种放大器具有更高的性能和更小的体积，同时降低了成本。
2.4现代集成放大器阶段随着电子技术的不断进步，现代集成放大器在性能、体积、成本等方面都得到了极大的提升。
同时，为了满足不同应用的需求，各种特殊类型的集成运放也应运而生。
3.集成运算放大器的应用领域3.1信号放大集成运放广泛应用于信号放大领域，用于提高信号的幅度和功率。
3.2模拟运算集成运放可以实现模拟运算，如加法、减法、乘法、除法等，广泛应用于模拟电路中。
3.3数字运算通过数字电路与集成运放的结合，可以实现数字信号的处理与运算。
3.4自动控制集成运放在自动控制系统中起到关键作用，用于实现各种控制算法。
3.5音频处理在音频处理领域，集成运放被广泛应用于音频放大和音效处理。
3.6其他领域除了上述应用领域外，集成运放还广泛应用于通信、测量、电力电子、医疗器械等多个领域。
4.集成运算放大器的优势4.1高增益集成运放具有较高的增益，能够实现对微弱信号的放大。
4.2低失真相比于分立元件搭建的放大电路，集成运放的失真更低。
第2章 集成运放及其基本应用
集成运放的电压传输特性
uO=f(uP-uN)
在线性区： uO＝Aod(uP－uN) Aod是开环差模放大倍数。
非线 性区
由于Aod高达几十万倍，所以集成运放工作在线性区时的 最大输入电压(uP－uN)的数值仅为几十～一百多微伏。 (uP－uN)的数值大于一定值时，集成运放的输出不是 ＋UOM , 就是－UOM，即集成运放工作在非线性区。
RL
RE2
RC4
T9
R2
第2级：差动放大器
第3级：单管放大器
Hale Waihona Puke -UEE集成运算放大器符号
国内符号：
反相输入端 u－ 同相输入端 u+
－ ＋ ＋
输出端 uo
同相输入端: 该端输入信号变化的极性与输出端相同
反相输入端: 该端输入信号变化的极性与输出端相反
美国符号：
u－ u+
－
＋
uo
运 算 放 大 器 外 形 图
集成电路运算放大器
集成运算放大器是一种高电压增益，高输入 电阻和低输出电阻的多级直接耦合放大电路。
运算放大器方框图
1.输入级 使用高性能的差分放大电路，它必 须对共模信号有很强的抑制力，而且采用双端输 入双端输出的形式。
2.电压放大级 要提供高的电压增益，以保证 运放的运算精度。中间级的电路形式多为差分电 路和带有源负载的高增益放大器。 3.输出级 由PNP和NPN两种极性的三极 管或复合管组成，以获得正负两个极性的输出电 压或电流。具体电路参阅功率放大器。
4.偏置电路 提供稳定的几乎不随温度而变化 的偏置电流，以稳定工作点。 另举例说明集成运放内部结构
集成运放内部结构（举例）
极 性 判 RC1 断 RC2
集成运放的实际应用
集成运放的实际应用集成运放（Integrated Operational Amplifier）是一种常见的电子器件，广泛应用于各种电路中。
它的主要功能是放大电压信号，并具有高输入阻抗和低输出阻抗的特点。
集成运放的应用非常广泛，下面将介绍几个与集成运放相关的实际应用。
集成运放在音频放大器中的应用非常常见。
音频放大器是将低功率音频信号放大为较大功率的电子设备，常见的应用场景包括音响系统、汽车音频设备等。
集成运放作为音频放大器的核心部件，能够提供高品质的音频放大效果。
它可以放大音频信号的幅度，同时保持音频信号的准确性和稳定性，使得音乐、语音等声音更加清晰、真实。
集成运放在模拟计算器中的应用也非常重要。
模拟计算器是一种能够进行各种数学运算的电子设备，广泛应用于科学研究、工程设计等领域。
在模拟计算器中，集成运放可以用于实现各种数学运算，如加法、减法、乘法、除法等。
它的高精度和稳定性能保证了计算结果的准确性，提高了计算器的可靠性和实用性。
集成运放还在信号调理中起到了重要的作用。
信号调理是指对输入信号进行处理和优化，以满足特定的要求。
在信号调理中，集成运放可以用于滤波、放大、补偿等操作。
例如，在传感器信号处理中，集成运放可以用于放大微弱的传感器信号，提高信号的可靠性和稳定性。
又如，在音频信号处理中，集成运放可以用于实现音频信号的均衡和控制，使得音频信号更加优质和适合特定的应用场景。
集成运放还在仪器仪表中有着广泛的应用。
仪器仪表是一种测量和控制物理量的设备，广泛应用于科学实验、工程测试等领域。
在仪器仪表中，集成运放可以用于放大和处理测量信号，提高测量的精确度和可靠性。
例如，在电压测量中，集成运放可以用于放大微弱的电压信号，使其达到适合测量的范围。
又如，在温度测量中，集成运放可以用于放大和补偿传感器产生的微弱信号，提高温度测量的精确度和稳定性。
集成运放在实际应用中发挥着重要的作用。
它广泛应用于音频放大器、模拟计算器、信号调理和仪器仪表等领域，为这些设备提供了高品质的信号放大和处理功能。
第6章 集成运算放大器及其应用
6．3 ．
一、比例运算电路
集成运算放大器的线性应用
1．反相比例运算电路 反相比例运算电路如下图所示
根据理想运放在线性区“虚短”和“虚断”的特点，有 输入电压ui 通过电阻R1作用于集成运放的反相输入端，故输出电压uo与ui 反 相；电阻Rf 跨接在集成运放的输出端和反相输入端，引入了电压并联负反馈； 同相输入端通过电阻R’ 接地，R’ 为补偿电阻，以保证集成运放输入级差分放 大电路的对称性，其值为ui =0时反相输入端总等效电阻，即R’=R1∥ Rf 。 集成运放两个输入端的电位均为零，但由于它们并没有接地，故称为“虚 地”。节点N的电流方程为 该电路的闭环电路放大倍数为 由于N点虚地(u－＝0)，整理得出 A＝ uo ／ui ＝ －Rf／ R1 若Rf＝ R1 ，则A=1，即uo ＝－ui ，这时电路为倒相器。 uo 与ui 成比例关系，比例系数为－Rf／ R1负号表示uo 与ui 反相。 1
6．２ 放大电路中的负反馈 ．
一、反馈的基本概念 所谓反馈，就是指连接放大电路输入回路和放大电路输出回路的电路(或元 件)，利用反馈元件将输出信号(电压或电流，全部或部分)引回到放大电路输入 回路中，来影响或改变受控元件的净输入信号(电压或电流)的大小或波形，从 而控制输出信号的大小及波形。将放大电路输出端的电压或电流，通过一定的 方式返回到放大器的输入端，对输入端产生作用或影响，称为反馈。 反馈放大电路的方框图如下图所示。
•
• 放大器的输出信号为 由上式可知，放大器一旦引入深度负反馈，其闭环放大倍数仅与反馈系数 F 有关，而与放大器本身的参数无关。 反馈放大器的放大倍数At(又称为闭环增益)为
其中， 称为反馈深度，是描述反馈强弱的物理量。可见，放大器引 入负反馈后，放大器的放大倍数下降。如果 >>1，则一般认为反馈 已经加得很深，这时的反馈称为深度负反馈，此时上式可简化为
集成运放的基本应用
集成运放的应用范围
信号放大
集成运放可以用于信号 的放大，实现信号的传
输和处理。
滤波器
集成运放可以用于构成 各种滤波器，如低通、 高通、带通、带阻滤波
器等。
电压比较器
模拟电路
集成运放可以用于构成 电压比较器，用于信号 的阈值检测和波形整形。
集成运放还可以用于模 拟电路中，如模拟运算 放大器、模拟乘法器等。
在模拟运算电路中的应用
01
02
03
加法器
集成运放可以构成加法器 电路，将多个输入信号按 比例相加，输出结果。
减法器
集成运放也可以构成减法 器电路，将两个输入信号 按比例相减，输出结果。
积分器
集成运放还可以构成积分 器电路，用于对输入信号 进行积分运算，输出结果。
在有源滤波器中的应用
低通滤波器
集成运放可以用于低通滤 波器，用于滤除高频噪声 或干扰，保留低频信号。
集成运放的功耗问题
总结词
集成运放的功耗问题主要表现在静态功耗和动态功耗上。
详细描述
静态功耗是指集成运放处于静止状态时的功耗，动态功耗则是指在工作状态下，随着输入 信号的变化而产生的功耗。
解决方案
可以采用低功耗的器件和电路设计，同时优化电源电压和时钟频率来降低功耗。此外，还 可以采用动态功耗管理技术，根据实际需求动态调整功耗。
05
集成运放的常见问题与解决 方案
集成运放的噪声问题
01
总结词
集成运放的噪声问题主要来源于内部元件的不完美性和外部环境的干扰。
02 03
详细描述
集成运放的制造过程中，由于工艺限制，内部元件难免存在不完美性， 这导致了噪声的产生。此外，外部环境的电磁干扰也可能对集成运放造 成噪声干扰。
集成运算放大器的基本应用
集成运算放大器的基本应用
集成运算放大器（Operational Amplifier，简称Op Amp）是一
种高增益、直流耦合的放大电路。
它广泛应用于电子电路中，具有非常重要的作用。
常见的集成运算放大器IC芯片有
LM741、LM358、LM324等。
以下是集成运算放大器的基本应用：
1. 比较器：将两个电压进行比较，输出高电平或低电平。
比较器具有电压转换和开关控制的功能，常用于电压检测、信号选择和自动控制等方面。
2. 增益放大器：将输入信号进行放大，输出信号比输入信号大。
这种电路可以放大微小信号，如传感器输出、电源噪声等。
3. 运算放大器：进行数学运算，如加减乘除、积分、微分和求反向比等。
这种电路通常用于信号处理、滤波、振荡和控制等方面。
4. 反馈电路：利用Op Amp的高增益和稳定性，通过反馈电路实现精确控制。
反馈电路包括正反馈和负反馈两种，应用广泛，如DC稳压电源、振荡器、电压跟随器和信号隔离器等。
5. 信号滤波：利用Op Amp的高增益和频率特性，设计高性能的RC滤波器和二阶滤波器。
这种电路可以提取出特定频率的
信号，去除噪声和干扰，应用于音频、通信和仪器等方面。
总之，集成运算放大器广泛应用于各种电子电路中，可以实现信号放大、滤波、比较和控制等多种功能，是电子工程师必不可少的工具。
第四章 集成运算放大器各种运用
的R1对应于当具用有R1内+R阻s代Rs替的，信为号了源不，使上电面压公增式益中 受Rs的太大影响，R1应该取大一些。但为了 保运证 放输 的入 内电 阻流，远对大于于通偏用置型电运流放，，RR11应 不宜远小超于过 数十千欧，反馈电阻RF越大则电压增益越大， 但要求反馈电流也应远大于偏置电流，所以 RF也不能取得过大，通常不宜超过兆欧。因 此，当Rs达到数千欧时，这个电路难以获得 高增益。另外，反相放大器是并联负反馈电
集成运放的基本组成
右图是运算放大器
的电路符号。它有两个 输入端和一个输出端。 反相输入端标“-”号， 同相输入端标“+”号。 输出电压与反相输入电 压相位相反，与同相输 入电压相位相同。此外 还有两个端分别接正、 负电源，有些集成运放 还有调零端和相位补偿 端。在电路中不画出。
二. 集成运算放大器的使用
由于集成运放具有性能稳定、可靠性高、寿命 长、体积小、重量轻、耗电量少等优点得到了广泛 应用。可完成放大、振荡、调制、解调及模拟信号 的各种运算和脉冲信号的产生等。
本章将介绍集成运放的基本知识、基本电路及 其主要应用。
主要内容
第一节 运算放大器的基本知识 第二节 运算放大器的基本电路 第三节 运算放大器的应用
因Ii=0，故i1≈if，因此 又因u+≈u-，因此
uo与ui之间的比例 关系也与运放本身
的参数无关，电路
精度和稳定度都很 高。KF为正表示uo 与ui同相，并且KF 总是大于或等于1， 这一点与反相放大 器不同。
当RF=0时KF=1，电路就变成电压 跟随器。
同相放大器实际上是一个电压串 联负反馈放大器，因此其输入阻抗高、 输出阻抗低，而且增益不受信号源内 阻的影响。该电路的不足是其共模抑 制比CMRR不太大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成运放的类型及应用
集成运放（即集成式运算放大器）是一种高增益、高输入阻抗以及低输出阻抗的电子放大器，广泛应用于电路设计和信号处理等领域。
下面将详细介绍集成运放的类型及应用。
1. 类型：
目前，常见的集成运放有多种类型，包括普通运放、仪表运放、高速运放、低功耗运放等。
普通运放：普通运放是最常见的一种集成运放，具有宽带宽、高增益、高输入阻抗和低输出阻抗的特点。
它的主要应用领域包括信号放大、滤波、理想运算放大器电路设计等。
仪表运放：仪表运放是一种精密运放，具有高共模抑制比、低偏置电流和低噪声的特点。
它的主要应用领域包括电压、电流、温度等测量，以及精密仪器和设备的信号放大等。
高速运放：高速运放是一种具有高增益带宽积（GBW）和快速响应特性的运放，适用于高频信号处理和快速信号放大等应用。
它的主要应用领域包括通信系统、高速数据传输、高速采样和测量等。
低功耗运放：低功耗运放是针对低电源电压和低功耗要求而设计的集成运放。
它
可以在低电源电压下正常工作，并具有低静态功耗和低失调电压的特点。
它的主要应用领域包括移动设备、便携式仪器和电池供电系统等。
2. 应用：
集成运放作为一种重要的电子器件，在电路设计和信号处理等领域应用广泛。
下面列举一些常见的应用示例：
信号放大：集成运放最常见的应用就是信号放大。
通过调整运放的增益，可以将微弱的传感器信号放大到适合后续处理的范围，如压力传感器、温度传感器等。
滤波器：集成运放可以被用来设计各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。
滤波器的设计可以通过选择运放的反馈电阻和电容来实现。
运算放大器电路设计：运算放大器电路是运放最重要的应用之一。
基于运算放大器的电路可以实现加法、减法、乘法、除法、积分、微分等运算，并被广泛应用于模拟电路设计、自动控制系统等领域。
电压和电流测量：仪表运放常用于电压和电流测量。
通过仪表运放的高共模抑制比和低偏置电流特性，可以实现高精度和高稳定性的电压和电流测量。
指纹识别：集成运放可以用于指纹识别系统中的信号放大和处理。
通过集成运放的高增益和低噪声特性，可以提高指纹识别系统的准确性和鲁棒性。
综上所述，集成运放的类型包括普通运放、仪表运放、高速运放和低功耗运放等。
它们在信号放大、滤波、运算放大器电路设计、电压和电流测量、指纹识别等领域都有广泛的应用。
