动压巷道围岩控制理论
线
注浆时机 〔1〕超前注浆
1〕围岩松软破碎、随掘随冒时使用； 2〕超前迎头钻孔注浆； 3〕地应力特别大时难以注入。
〔2〕围岩滞后注浆
1〕 注浆滞后时间 围岩裂隙开展变慢前后或进入掘后稳定期不久
岩石变形与渗透关系曲线
权台煤矿3116上分层回风平巷 掘头前方巷道围岩裂隙分布
2〕注浆孔深度 破碎区应完全固结，并超过此区，尽可能深，
稳定的条件尽可能小。 4〕如果需要留煤桂保护巷道，所留护巷煤柱尺寸
应使巷道不受支承压力影响或影响较小。 5〕防止在煤柱上、下方布置巷道。合理选择底板
岩巷与煤柱边缘的水平距离X、与煤层垂直距离Z。 6〕在围岩受采动影响稳定后再掘巷道。 7〕巷道轴线方向尽量与最大水平主应力方向平行，
防止与之垂直。
6.4 注浆加固围岩
围岩注浆，提高岩体强度；封闭、疏干、防风化，防 止围岩碎裂、强度降低
〔2〕减小岩体应力 合理布置巷道：时间、空间上减少巷道承受支承
压力影响，巷道布置在应力降低区；合理设计煤柱尺 寸；考虑最大水平应力的影响
巷道卸压：跨采进展巷道卸压；开槽卸压；震动 爆破卸压；布置卸压峒室卸压
6.2 根本途径
〔3〕巷道支护 巷道金属支架
对比项目
权台矿注浆前、后比照
岩石质量指标RQD（%） 钻孔测定强度（MPa）
注浆前
9.1
14.7
注浆后
96.7
22.5
显德汪矿注浆效果
注与不注浆段对比 不注浆 注浆
底鼓量（ mm ） 538 144
两帮移近量（mm） 651 151
5.3 加固巷道其它部位控制底鼓
〔1〕 锚杆加固顶角 FLAC 计算 顶板下沉量减少42% 底鼓量减少14%
注浆时机 〔1〕超前注浆
1〕围岩松软破碎、随掘随冒时使用； 2〕超前迎头钻孔注浆； 3〕地应力特别大时难以注入。
〔2〕围岩滞后注浆
1〕 注浆滞后时间 围岩裂隙开展变慢前后或进入掘后稳定期不久
岩石变形与渗透关系曲线
权台煤矿3116上分层回风平巷 掘头前方巷道围岩裂隙分布
2〕注浆孔深度 破碎区应完全固结，并超过此区，尽可能深，
稳定的条件尽可能小。 4〕如果需要留煤桂保护巷道，所留护巷煤柱尺寸
应使巷道不受支承压力影响或影响较小。 5〕防止在煤柱上、下方布置巷道。合理选择底板
岩巷与煤柱边缘的水平距离X、与煤层垂直距离Z。 6〕在围岩受采动影响稳定后再掘巷道。 7〕巷道轴线方向尽量与最大水平主应力方向平行，
防止与之垂直。
6.4 注浆加固围岩
围岩注浆，提高岩体强度；封闭、疏干、防风化，防 止围岩碎裂、强度降低
〔2〕减小岩体应力 合理布置巷道：时间、空间上减少巷道承受支承
压力影响，巷道布置在应力降低区；合理设计煤柱尺 寸；考虑最大水平应力的影响
巷道卸压：跨采进展巷道卸压；开槽卸压；震动 爆破卸压；布置卸压峒室卸压
6.2 根本途径
〔3〕巷道支护 巷道金属支架
对比项目
权台矿注浆前、后比照
岩石质量指标RQD（%） 钻孔测定强度（MPa）
注浆前
9.1
14.7
注浆后
96.7
22.5
显德汪矿注浆效果
注与不注浆段对比 不注浆 注浆
底鼓量（ mm ） 538 144
两帮移近量（mm） 651 151
5.3 加固巷道其它部位控制底鼓
〔1〕 锚杆加固顶角 FLAC 计算 顶板下沉量减少42% 底鼓量减少14%
13软岩巷道支护理论与控制技术PPT课件
7
2、于双忠提出的方案 中国矿业大学教授于双忠在《煤矿工程地质研究》一书中提出
了软岩巷道的围岩分类法。他认为巷道围岩稳定性分类必须考 虑岩体和原岩应力两大因素。通过分析和研究，得出影响煤矿 软岩巷道围岩稳定性的4个基本要素： 岩石的单轴抗压强度、岩石的水理性质(微观结构面)、岩体的 宏观结构面(RQD)和原岩最大主应力。 建议在极稳定的岩层中可只用喷层；稳定岩层中用普通锚杆； 中等稳定岩层中需加密锚杆；不稳定岩层中加密锚杆和采用钢 筋网；极不稳定岩层中需采用锚喷和U型钢联合支护。经有关 矿区验证，得到比较满意的结果。
9
第三节 软岩巷道的围岩变形规律和压力特征 软岩巷道围岩变形的特征为掘巷、应力扰动和环境变化都会引 起显著的附加变形量。本节着重阐述： 软岩中因掘巷应力集中而引起的围岩显著变形； 支护损坏和失效等支护阻力丧失而引起的围岩急剧变形； 软岩巷道附近掘巷和翻修等应力扰动而引起的围岩附加变形等。
软岩巷道因应力扰动、支护失效和水的浸蚀引起的围岩变形量 通常都高达数千毫米，其围岩的流变往往持续数年之久，导致巷 道维护十分困难。针对软岩巷道矿压显现的特点，提出了控制围 岩变形的支护措施。
3
长期以来，软岩巷道维护一直是煤矿生产建设中的难题。 随着煤炭工业的发展，开采深度的增加，维护问题更加突出。 我国的吉林舒兰和辽源梅河，辽宁沈阳，内蒙平庄，山东龙口， 青海大通，陕西王石凹、安徽淮南和淮北，浙江长广，以及广 东茂名等几十个矿区都存在着软岩巷道的维护问题。在软岩内 布置巷道，围岩压力大，稳定性差，使巷道掘进和支护十分困 难，而且巷道屡遭破坏，需经常翻修，严重影响矿井的安全和 生产建设。软岩的属性是决定围岩稳定性和巷道支护的基本因 素。因此，弄清软岩的基本属性是选择软岩巷道支护的前提。
1
2、于双忠提出的方案 中国矿业大学教授于双忠在《煤矿工程地质研究》一书中提出
了软岩巷道的围岩分类法。他认为巷道围岩稳定性分类必须考 虑岩体和原岩应力两大因素。通过分析和研究，得出影响煤矿 软岩巷道围岩稳定性的4个基本要素： 岩石的单轴抗压强度、岩石的水理性质(微观结构面)、岩体的 宏观结构面(RQD)和原岩最大主应力。 建议在极稳定的岩层中可只用喷层；稳定岩层中用普通锚杆； 中等稳定岩层中需加密锚杆；不稳定岩层中加密锚杆和采用钢 筋网；极不稳定岩层中需采用锚喷和U型钢联合支护。经有关 矿区验证，得到比较满意的结果。
9
第三节 软岩巷道的围岩变形规律和压力特征 软岩巷道围岩变形的特征为掘巷、应力扰动和环境变化都会引 起显著的附加变形量。本节着重阐述： 软岩中因掘巷应力集中而引起的围岩显著变形； 支护损坏和失效等支护阻力丧失而引起的围岩急剧变形； 软岩巷道附近掘巷和翻修等应力扰动而引起的围岩附加变形等。
软岩巷道因应力扰动、支护失效和水的浸蚀引起的围岩变形量 通常都高达数千毫米，其围岩的流变往往持续数年之久，导致巷 道维护十分困难。针对软岩巷道矿压显现的特点，提出了控制围 岩变形的支护措施。
3
长期以来，软岩巷道维护一直是煤矿生产建设中的难题。 随着煤炭工业的发展，开采深度的增加，维护问题更加突出。 我国的吉林舒兰和辽源梅河，辽宁沈阳，内蒙平庄，山东龙口， 青海大通，陕西王石凹、安徽淮南和淮北，浙江长广，以及广 东茂名等几十个矿区都存在着软岩巷道的维护问题。在软岩内 布置巷道，围岩压力大，稳定性差，使巷道掘进和支护十分困 难，而且巷道屡遭破坏，需经常翻修，严重影响矿井的安全和 生产建设。软岩的属性是决定围岩稳定性和巷道支护的基本因 素。因此，弄清软岩的基本属性是选择软岩巷道支护的前提。
1
巷道围岩稳定性及控制技术PPT课件
01
围岩稳定性是指在巷道周围岩体 在一定条件下保持其完整性和稳 定性的能力。
02
围岩稳定性分析是评估巷道周围 岩体在各种因素影响下可能发生 的变形、破裂和失稳等行为，从 而为巷道支护和安全提供依据。
影响围岩稳定性的因素
01
02
03
04
地应力
地壳中的应力场对围岩稳定性 产生影响，包括原岩应力和构
造应力等。
性，降低工程成本。
技术先进
积极采用先进的支护技 术、材料和工艺，提高
支护效果。
环保节能
支护材料应尽量选择环保 、可回收利用的，减少对
环境的破坏和污染。
常用支护方式
木支护
以木材为材料，常用坑木、方 木或原木作为支柱和横梁。
金属支架
采用钢材制作，包括钢拱架、 梯形支架等。
混凝土支护
利用混凝土浇筑或喷射，形成 坚固的支护体。
锚杆ቤተ መጻሕፍቲ ባይዱ护
通过在岩体中打入锚杆，利用 锚杆的锚固力来稳定围岩。
支护效果评估
定期监测
对巷道围岩支护进行定期监测，记录围岩变 形、位移等数据。
安全评估
根据监测结果，对巷道的安全状况进行评估， 及时发现潜在隐患。
数据分析
对监测数据进行整理、分析，评估支护效果 及围岩稳定性。
优化设计
根据监测和分析结果，对支护设计进行优化 改进，提高支护效果。
巷道围岩稳定性及控制技术ppt课 件
目 录
• 引言 • 巷道围岩稳定性分析 • 巷道围岩控制技术 • 工程实例分析 • 结论与展望 • 参考文献
01 引言
主题简介
巷道围岩稳定性
主要研究巷道周围岩石的稳定程 度，包括岩石的物理性质、应力 分布、位移变形等因素。

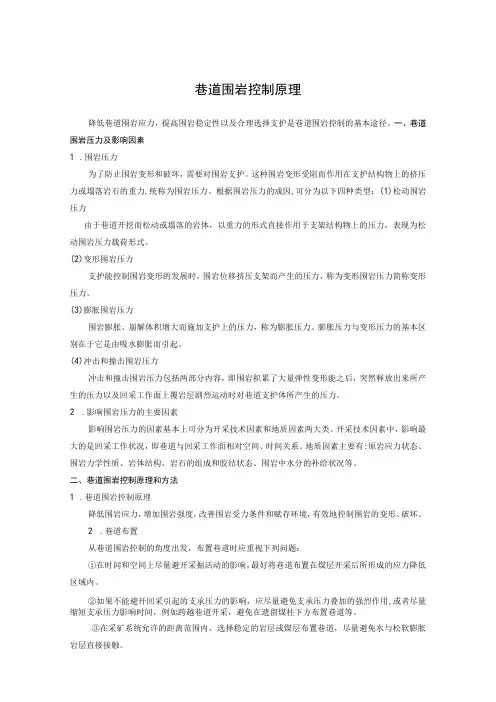

巷道围岩控制原理
巷道围岩控制原理降低巷道围岩应力，提高围岩稳定性以及合理选择支护是巷道围岩控制的基本途径。
一、巷道围岩压力及影响因素1.围岩压力为了防止围岩变形和破坏，需要对围岩支护。
这种围岩变形受阻而作用在支护结构物上的挤压力或塌落岩石的重力,统称为围岩压力。
根据围岩压力的成因,可分为以下四种类型：(1)松动围岩压力由于巷道开挖而松动或塌落的岩体，以重力的形式直接作用于支架结构物上的压力，表现为松动围岩压力载荷形式。
(2)变形围岩压力支护能控制围岩变形的发展时，围岩位移挤压支架而产生的压力，称为变形围岩压力简称变形压力。
(3)膨胀围岩压力围岩膨胀、崩解体积增大而施加支护上的压力，称为膨胀压力。
膨胀压力与变形压力的基本区别在于它是由吸水膨胀而引起。
(4)冲击和撞击围岩压力冲击和撞击围岩压力包括两部分内容，即围岩积累了大量弹性变形能之后，突然释放出来所产生的压力以及回采工作面上覆岩层剧烈运动时对巷道支护体所产生的压力。
2.影响围岩压力的主要因素影响围岩压力的因素基本上可分为开采技术因素和地质因素两大类。
开采技术因素中，影响最大的是回采工作状况，即巷道与回采工作面相对空间、时间关系。
地质因素主要有:原岩应力状态、围岩力学性质、岩体结构、岩石的组成和胶结状态、围岩中水分的补给状况等。
二、巷道围岩控制原理和方法1.巷道围岩控制原理降低围岩应力，增加围岩强度，改善围岩受力条件和赋存环境，有效地控制围岩的变形、破坏。
2.巷道布置从巷道围岩控制的角度出发，布置巷道时应重视下列问题：①在时间和空间上尽量避开采掘活动的影响，最好将巷道布置在煤层开采后所形成的应力降低区域内。
②如果不能避开回采引起的支承压力的影响，应尽量避免支承压力叠加的强烈作用,或者尽量缩短支承压力影响时间，例如跨越巷道开采，避免在遗留煤柱下方布置巷道等。
③在采矿系统允许的距离范围内，选择稳定的岩层或煤层布置巷道，尽量避免水与松软膨胀岩层直接接触。
④巷道通过地质构造带时，巷道轴向应尽量垂直断层构造带或向、背斜构造。
