JKWNA-9低压无功补偿控制器使用说明书(2015总线版、.

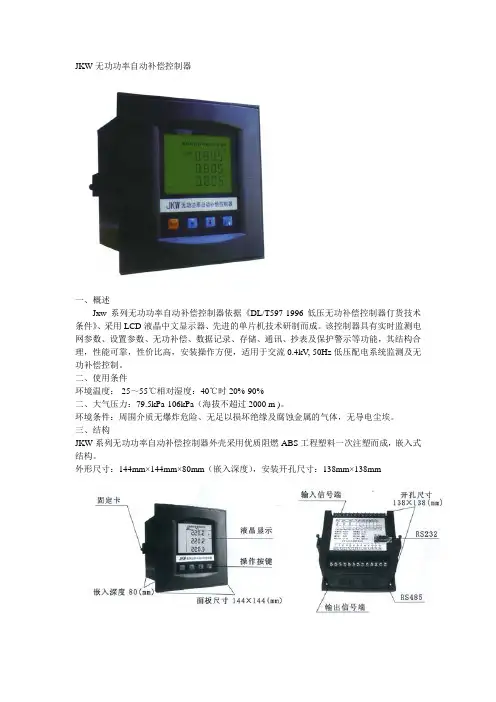

JKW无功功率自动补偿控制器简介
JKW无功功率自动补偿控制器一、概述Jxw系列无功功率自动补偿控制器依据《DL/T597-1996低压无功补偿控制器仃货技术条件》、采用LCD液晶中文显示器、先进的单片机技术研制而成。
该控制器具有实时监测电网参数、设置参数、无功补偿、数据记录、存储、通讯、抄表及保护警示等功能，其结构合理，性能可靠，性价比高，安装操作方便，适用于交流0.4kV, 50Hz低压配电系统监测及无功补偿控制。
二、使用条件环境温度：-25～55℃相对湿度：40℃时20%-90%二、大气压力：79.5kPa-106kPa（海拔不超过2000 m )。
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
三、结构JKW系列无功功率自动补偿控制器外壳采用优质阻燃ABS工程塑料一次注塑而成，嵌入式结构。
外形尺寸：144mm×144mm×80mm（嵌入深度），安装开孔尺寸：138mm×138mm四、基本功能1、显示功能采用低功耗LCD液晶中文显示屏，可实时监测电网有关参数，显示设置参数、工作状态等。
1)可实时显示三相电压、三相电流、三相功率因数、三相有功／无功功率、谐波、电容器投切状态和故障警示。
2)可显示设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等设置参数。
2、设置功能1)可直接设置设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等参数。
2)可通过抄表器设置统计电压上／下限值、欠压保护值、电压谐波崎变率超限值及系统时间。
3)设置参数自动记忆，失电不丢失。
3、无功补偿功能1)取样物理量为无功功率、无投切振荡、无补偿呆区。
2)具有手动投切和自动投切两种运行方式。
3)具有循环投切和编码投切两种投切功能。
4）投切方式可采用全Y、全△或Y+△接法。
5)控制输出能适应电子开关、交流接触器、智能电子复合开关或真空接触器等不同投切元件。

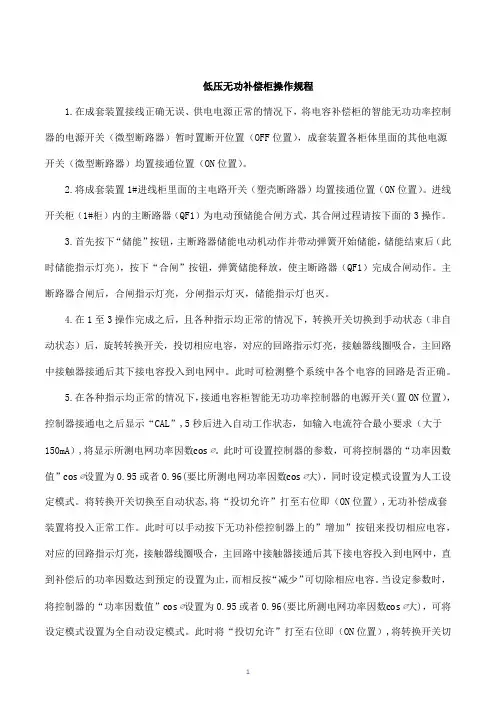

低压无功补偿柜操作规程
低压无功补偿柜操作规程1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。
2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。
进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。
3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。
主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。
4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。
此时可检测整个系统中各个电容的回路是否正确。
5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos∅。
此时可设置控制器的参数，可将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，同时设定模式设置为人工设定模式。
将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。
此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。
当设定参数时，将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，可将设定模式设置为全自动设定模式。
低压无功补偿控制器
注：通常设置20 ~ 40秒。
过压设置：按↑ 键逐步设置电压 （V），按 键确 认，如下图所示：
注：过压时，按每隔0.5秒的间隔切 除电容器，过压后，电压只有达到低 于过压值6V，才会重新投入（6V为 回差电压）。
2.4 欠压设置：按↑键逐 步设置电压（V），按 键确认，如下图所示：。
低压无功补偿控制器 操作和投、切方法
陈刚
一、液晶显示屏及按键面板示意图
A. 液晶显示屏 1.输出路数 2.电气参 数 3.工作状态 4.数字显示 5.控制模 式 B.按键面板 6. ESC键，退出当前状态， 返回主菜单 7. ↑ 键：显示时，按一次 轮显；设置参数时，数字 加1位，将数字从0到9设 定。 8. → 键：显示时，选择固 定某项显示；设置参数时， 光标向右移动一位。 9. 键：设置参数时的确 认，当手动工作时，按这 个键进行投入，再按一次 就切除。
二、操作方式 （一）自动方式
1、开机上电后，进入自动状态，如下图所示：
2、按↑键循环显示（轮显）：依次显示 COS， 电压（V），千瓦（有功功率kw），千乏（无功 功率kvar），F（频率Hz），电流（A），一直轮 显不停。 3、按 → 键选择显示：选择只显示某项电参 量（例如只显示COS），固定显示这项电参量 不变。 4、 感性或容性：显示负荷的性质。 5、过压或欠压：电压超过设定的上限或下限， 是报警状态。 6、投入或切除：显示电容正在投入或切除的状 态。
2.12 0001按 “ ”键确认显 示 2.13倍率9.6按“ ” 键确认显示
2.14电压25（谐 波）按“ ”键 确认显示
2.15电流25（谐波 ）按“ ”键确认 后，重新显示1
JKF系列低压无功补偿控制器说明书
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144⨯144⨯110mm安装开孔尺寸：138⨯138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
低压无功补偿控制器说明书
低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。
该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。
B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。
C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。
II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。
相对湿度为5%～95%。
B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。
C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。
D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。
E.频率控制器能实时监测电网频率，确保电网稳定运行。
F.补偿容量根据用户需求，提供多种补偿容量供选择。
低压无功补偿装置说明书
求质量之上乘守信誉于天下TBBX0.4系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介 (1)二、产品型号及含义 (2)三、主要技术指标 (2)四、原理简介 (2)五、接线与运行 (3)六、参数设置 (3)七、装置外形尺寸 (4)八、安装方法和注意事项 (4)九、相关资料 (5)附一一次原理图 (6)附二安装图 (6)一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。
由于负荷的不断增加对电网无功的要求也随之增加。
无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。
解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。
配电系统的无功补偿大致有以下几种方式：1、10KV变电站集中补偿2、10KV线路自动投切电容器补偿3、380V配电侧分组投切电容器补偿4、用户终端分散补偿其中3、4是投资少，补偿效果最为显著也是采用最广的方式。
我公司生产的TBBX0.4系列无功智能补偿装置就是适应上述两种补偿方式的新一代智能化补偿装置，主要部件采用了JKL型和JKWF型无功自动补偿控制器及相配套的新型选相开关。
前者采用了国最先进的单片机控制技术和高精度模拟量采样技术。
在硬件设置和软件设计中考虑了优化的抗干扰措施，因此具有很高的稳定性和可靠性。
产品符合JB/T9663-1999标准，广泛用于不同的电网条件。
新型选相开关是新一代的电容器投切开关，较之于传统的接触器，可控硅或复合开关有无法替代的优点，实现了电容器的电压过零投入，避免合闸涌流的出现；电流过零切除，不产生暂态过电压，从而不危及电容器的安全，延长电容器的使用寿命，新型选相开关利用MCU技术，控制精度高，功耗极小，成本低，运行可靠。
这种新型的投切开关是当前的必然趋势。
ARC低压无功功率自动补偿控制器说明书
2
5.2 安装示意图
6 安装接线
6.1 端子排列
上排端子
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
380V 220V 0V VA VB VC
VN
IA- IA+ IB- IB+ IC- IC+ DO1 COM R1 R2
辅助电源
电压取样
键，系统将进入工作
参数查看状态，单击 或 ，可以依次切换查看不同的功能菜单，此时，按下
键可查看相应功能的参
数，具体为：
密码(CodE)——默认画面(diSP)——通讯地址(Addr)——波特率(bAUd)——电流变比(Ct)——控制方式
(ConL)——补偿方案(PrEC)——投入功率因数(CoS.i)——切除功率因数(COS.o)——分补回路(STP.F)——
目录
1 概述......................................................................................................................................................................... 1 2 执行标准................................................................................................................................................................. 1 3 型号规格................................................................................................................................................................. 1 4 技术参数................................................................................................................................................................. 1 5 外形结构................................................................................................................................................................. 2 6 安装接线................................................................................................................................................................. 3 7 使用操作指南......................................................................................................................................................... 5 8 通讯....................................................................................................................................................................... 11 9 常见故障的分析和排除方法................................................................................................................................ 14 10 应用范例............................................................................................................................................................... 16 11 订货范例............................................................................................................................................................... 19
JKWN型配电监测无功补偿控制器说明书
JKWN型配电监测无功补偿控制器使用说明书第1章概述...................................................................................... １1.1产品概述................................................................................. １1.2执行标准................................................................................. １第2章主要技术指标及功能 .............................................................. ４2.1使用条件................................................................................. ４2.2运输、贮存条件 ..................................................................... ４2.3系统平台................................................................................. ４2.4功耗......................................................................................... ４2.5外观与结构............................................................................. ５2.6安全性能................................................................................. ５2.7模拟量接入............................................................................. ５2.8采集测量功能......................................................................... ５2.9数据统计分析功能 ................................................................. ７2.10事件记录与报警功能 ........................................................... ９2.11通信................................................................................... １１2.12远程管理功能 ................................................................... １３2.13自诊断功能....................................................................... １４2.14安全防护功能 ................................................................... １４第3章运行及操作方法.................................................................. １５3.1控制面板............................................................................. １５3.2工作状态指示..................................................................... １５3.3正常开机后液晶屏显示样式如下：.................................. １５3.4参数设置及查看 ................................................................. １６3.5查看数据............................................................................. ２７第4章安装及接线.......................................................................... ３１4.1 外形及安装接线图 ............................................................. ３１4.2 其他接线端子 ..................................................................... ３２第1章概述1.1产品概述JKWN型配电监测无功补偿控制器（配变无功补偿监测终端）是我公司研制开发的新技术产品，该控制器具有配变运行数据监测与无功补偿控制功能，自动采集电流电压并据此计算有功功率、无功功率、有无功电量，能够根据功率因数、电压逻辑进行自动分相分级投切电容器。
JKF系列低压无功补偿控制器说明书
JKF系列低压无功补偿控制器说明书JKF系列低压无功补偿控制器说明书第一章：产品概述1.1 产品简介1.2 产品特点1.3 适用范围第二章：产品结构与安装2.1 产品结构2.2 安装步骤2.3 安装要求2.4 接线图示第三章：控制器参数设置3.1 参数设置介绍3.2 基本参数设置3.3 高级参数设置第四章：控制器操作与显示4.1 操作面板介绍4.2 控制器状态显示4.3 操作指南第五章：控制器功能说明5.1 无功补偿原理5.2 控制方式5.3 过载保护功能5.4 过压保护功能5.5 欠压保护功能第六章：控制器维护与故障处理6.1 维护注意事项6.2 故障排除方法6.3 常见问题解答第七章：技术参数7.1 产品规格7.2 输入参数7.3 输出参数7.4 操作环境要求第八章：附件8.1 产品附件清单8.2 附件使用方法第九章：法律名词及注释9.1 法律名词解释9.2 相关法规说明本文档涉及附件：附件1：接线图示附件2：产品规格表附件3：产品附件清单本文所涉及的法律名词及注释：1：低压供电系统：指电压在1000V以下的供电系统。
2：无功补偿：通过调节无功功率来提高电能质量和利用效率的技术手段。
3：过载保护：在电路超载时，自动切断电源，保护设备安全运行的功能。
4：过压保护：在电压超过额定值时，自动切断电源，保护设备安全运行的功能。
5：欠压保护：在电压低于额定值时，自动切断电源，保护设备安全运行的功能。
低压无功补偿控制器说明书
低压无功补偿控制器说明书一、产品概述低压无功补偿控制器是一种智能化的电力电子设备，主要用于低压配电网的无功补偿。
该控制器能够自动检测电网中的无功功率，并采取相应的补偿措施，提高电力系统的功率因数，降低线路损耗，改善电能质量。
二、适用范围本控制器适用于工业、商业和居民用电等低压配电网的无功补偿，尤其适用于负载变化较大、功率因数要求较高的场合。
三、功能特点1.自动检测电网中的无功功率，进行实时补偿。
2.可以通过手动或自动模式进行补偿电容器组的投切。
3.具有过压、欠压、过流等保护功能，确保设备安全。
4.可与智能电表、电力监控系统等设备进行通信，实现远程监控和控制。
5.安装简便，维护方便。
四、技术参数1.工作电压：AC 220V/380V。
2.额定电流：100A/200A/400A。
3.补偿容量：5kvar/10kvar/20kvar/40kvar。
4.补偿方式：三相/单相补偿可选。
5.响应时间：≤20ms。
6.防护等级：IP20。
7.工作环境温度：-20℃~+60℃。
五、安装使用1.根据实际情况选择合适的安装位置，确保控制器工作环境良好，无强烈震动和磁场干扰。
2.连接控制器与电容器组时，应按照接线图正确接线，并确保接触良好。
3.控制器应与电源和负载保持一定的距离，避免相互干扰。
4.在安装和接线前，请务必断开电源。
5.使用前应仔细阅读使用说明书，了解控制器的功能和操作方法。
6.控制器应定期进行维护和检查，确保其正常工作。
六、常见问题与排除1.控制器不工作：检查电源是否正常，接线是否牢固，保险丝是否熔断等。
如有问题，请及时处理或联系专业技术人员进行维修。
2.控制器误动作：检查负载是否平衡，线路是否存在谐波干扰，传感器是否正常等。
如有问题，应采取相应措施进行排除。
3.控制器显示异常：检查显示器是否正常，接线是否接触良好等。
如有问题，应及时更换损坏的部件或联系专业技术人员进行维修。
4.控制器过热：在高温环境下长时间工作可能导致控制器过热，需采取通风散热等措施防止过热。
南京卡鹏科技 JKWKP-Ⅳ低压无功补偿控制器 说明书
JKWKP-Ⅳ低压无功补偿控制器主要适用于工矿企业配电及低压电网、电力变压器的无功功率补偿控制，也用于工厂电动机的无功就地补偿。
一、工作原理低压无功补偿控制器通过电压互感器，电流互感器变换输入三相电压、电流的幅值。
通过同步采样，得到三相电压、电流的数字信号。
计算出电压、电流、功率因数、无功功率。
当电网在标准电压220V±10%的范围内波动时，能动态调节三相电网的功率因数和不平衡率。
当三相无功都大于设定的无功上限时，投入一级共补电容；当某相无功都大于设定的无功上限时，投入一路分补电容。
当功率因数超前时，切除一级或一路电容。
当电网电压高于242V时，进行过压保护，不再投入电容。
当电网电压低于198V时，欠压保护，切除所有电容。
二、技术参数工作条件：适用于三相交流50Hz，220V±10% ，电流0.2-5A。
电流回路输入阻抗＜0.1Ω。
控制参量：电压、无功功率。
输出回路：≤48路， Y 型1~8路，△型1~24路，可任意设定。
每回路触点容量 5V、10mA。
投切延时：0~254(可设定)秒。
先投先切，循环投切。
缺相速切。
工作环境：温度：-10~60℃，湿度：20%~80%；周围无可燃，易爆性气体。
数据显示：采用128×64液晶屏，中文菜单。
通信接口：RS485，MODBUS RTU通讯协议。
数据储存：大容量FLASH存储器，65天循环记录数据，停电数据不丢失。
三、控制功能1、显示功能显示方式：液晶LCD显示。
控制器启动后显示如图1所示。
按“↓”“↑”键选择不同的功能，按“←”键进入你所选择的功能，按“ESC”向前退出。
2、参数设置如图1，按“←”键进入参数设置状态，如图2.在设置状态，如15秒没有进行按键操作，则退出设置。
2.1投切参数设置按“↓”键进入“1.投切参数”，再按“←”键进入该参数设置。
每一项参数设置完后按“←”键进入下一项。
2.1.1“无功上限 20”，单位kvay。
JKWNA-9低压无功补偿控制器使用说明书(2015总线版、适用智能电容器)V2.2
绝缘电阻 尺寸
≥2MΩ 面框尺寸： 120mm×120mm
开孔尺寸：
3 使用说明 JKWNA-9 低压无功补偿控制器面板由产品名称及公司信
息、液晶显示屏、操作按键组成。下面对液晶显示屏显示内容 和主要功能作简单说明：
3
JKWNA-9 低压无功补偿控制器使用说明书 3.1 主菜单
液晶屏第 1 行从左到右依次显示：联网电容器数量、当前 投切控制方式（自控/手控）和软件版本号；
切换投切方式，
进入方式修改“确认/取消”界
面。如果确认修改，液晶屏第 1 行中间的当前投切控制方式也
会相应改变。
3.5 菜单及菜单内容一览表
主菜单项 1 共 8 台 自控 1、采样数据 2、投切状态 3、运行工况
7
版本
JKWNA-9 低压无功补偿控制器使用说明书
4、设置参数
主菜单项 2
共 8 台 自控
键返回主菜单。 5
JKWNA-9 低压无功补偿控制器使用说明书 3.3 设置参数
设置参数 CT 变比(比值): 0000 目标功率因数: 0.99 无功算法时间: 040
设置现场的电流互感器变比，无功控制的目标功率因数和 无功算法时间。
和 切换参数数字的修改焦点， 切换当前
焦点的数字大小，
进入参数修改“确认/取消”界面，进
版本
5、投切方式
采样数据
总功率因数、总有功、总无功
三相电压、电流、功率因数
三相有功、无功
三相电压谐波、电流谐1）
电流谐波分次（3-5-7-9-11）
投切状态
所有电容器投切状态总览
运行工况
故障电容器信息…
过压电容器信息…
JKWRF说明书
JKWRF型低压无功补偿控制器产品使用说明书人民电器集团目录一、产品概述 (1)二、执行标准 (1)三、产品使用条件及技术参数 (1)1、测量精度 (2)2、数据采样测量值 (2)3、控制方式和控制物理量 (2)4、最大输出回路 (2)5、响应时间 (2)6、补偿方式 (2)7、功耗 (2)8、保护功能 (2)9、自检复归功能 (2)10、防止投切振荡功能 (3)四、安装 (3)1、外形及安装尺寸图 (3)2、安装接线图 (3)3、控制器输入输出接线说明 (4)4、控制器与复合开关的接线图 (4)五、运行及操作方法 (5)1、控制器面板图 (5)2、显示功能 (6)3、按键功能及菜单结构表 (6)4、显示方式的选择 (6)5、手动投切 (6)6、控制参数查询 (7)7、投切参数查询 (7)8、机器内码查询 (8)9、控制参数设置 (8)10、投切参数设置 (8)11、分组设置方法 (8)六、随机附件、维护及注意事项 (10)1、随机附件 (10)2、运输与贮存 (10)3、维护 (10)4、注意事项 (10)七、附485接口ModBus RTU通讯协议 (11)一、产品概述JKWRF型低压无功补偿控制器是本公司最新研制开发成功的高新技术产品，其采用了一系列国内领先的技术和最新的电子元器件，是目前国内无功补偿控制器性价比最好的产品之一，不但可以配套无功补偿装置，补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；还可实时监测电网的三相电压、电流、功率因数、谐波含量等现场数据，通过RS-485通讯接口传输实时数据，支持低压配电线路的科学管理。
二、产品执行标准装置中的所有电器元件均符合相应的国家标准或行业标准，并严格执行下列标准：GB/T 4942.2－1993 低压电器外壳防护等级GB 11463－1989 电子测量仪器可靠性试验GB 6587.4－86 电子测量仪器振动试验GB 6587.5－86 电子测量仪器冲击试验GB 6587.6－86 电子测量仪器运输试验GB 12325-1990 电能质量供电电压允许偏差JB/T9663-1999 低压无功功率自动补偿控制器JB/T 3085－1999 电气传动控制装置的产品包装与运输规程DL/T 842－2003 低压并联电容器装置使用技术条件GB/T14594-1993 电能质量：公用电网谐波三、产品使用条件及技术参数适用范围：本产品适用于380V/220V低压配电网络，可在户内或户外安装使用。
JKWR使用说明书
JKWR型低压无功补偿控制器产品使用说明书非常感谢您选择了我们的产品!使用之前请仔细阅读并妥善保管本说明书。
目录第1章 概 述................................................................................................................................１1.1 产品概述............................................................................................................................１1.2 执行标准............................................................................................................................１第2章 主要技术条件及功能........................................................................................................１2.1 型号命名............................................................................................................................１2.2 使用条件............................................................................................................................１2.3 外观与结构........................................................................................................................２2.4 安全性能............................................................................................................................２2.5 测量精度............................................................................................................................２2.6 动作误差............................................................................................................................２2.7 灵敏度...............................................................................................................................２2.8 数据采样测量值................................................................................................................２2.9 控制方式和控制物理量....................................................................................................２2.10 投切方式..........................................................................................................................２2.11 最大输出回路..................................................................................................................３2.12 响应时间..........................................................................................................................３2.13 补偿方式..........................................................................................................................３2.14 功耗.................................................................................................................................３2.15 主要功能..........................................................................................................................３第3章 安装....................................................................................................................................４3.1 外形及安装尺寸图............................................................................................................４3.2 安装接线图........................................................................................................................４3.3 检查输入CT变比............................................................................................................６第4章 运行及操作方法................................................................................................................６4.1 控制器面板介绍................................................................................................................６4.2 工作状态指示....................................................................................错误！未定义书签。
低压无功补偿控制器说明书
低压无功补偿控制器说明书1. 引言本说明书介绍了低压无功补偿控制器的功能、特点、使用方法和注意事项。
低压无功补偿控制器是一种用于电力系统中的设备，通过对无功功率进行补偿，提高电力系统的功率因数，减少电网损耗，提高电能利用效率。
2. 功能•自动检测电力系统中的无功功率，并根据设定值进行补偿•监测电力系统中的电流、电压等参数，并实时显示•提供远程监控和控制功能，方便操作和管理•支持多种通信接口，与其他设备进行联动3. 特点•高精度：采用先进的测量和计算算法，能够精确计算无功功率并进行补偿•快速响应：具备快速响应能力，能够在短时间内对电力系统中的无功功率变化进行调整和补偿•可靠性：采用可靠的硬件和软件设计，具备稳定性和可靠性，保证长期稳定运行•灵活性：支持多种工作模式和补偿策略，可根据实际需求进行灵活配置•易于安装和维护：采用模块化设计，安装方便，维护简单4. 使用方法4.1 安装•将低压无功补偿控制器安装在电力系统的合适位置，并确保与其他设备连接正确。
•按照说明书提供的接线图进行接线，并检查接线是否牢固。
4.2 配置•打开低压无功补偿控制器的配置界面，根据实际情况进行参数配置，包括电流、电压、功率因数等设定值。
•根据需要选择补偿策略和工作模式，并设置相关参数。
4.3 运行•启动低压无功补偿控制器，并监测其运行状态。
•实时监测电力系统中的电流、电压、功率因数等参数，并根据设定值进行补偿。
•定期检查低压无功补偿控制器的运行情况，确保其正常工作。
5. 注意事项•在安装和维护低压无功补偿控制器时，请务必断开电源，并遵循相关安全操作规程。
•请在使用低压无功补偿控制器前仔细阅读本说明书，并按照说明书提供的方法进行操作和配置。
•请勿随意更改低压无功补偿控制器的参数和设置，以免影响其正常工作。
•如遇到故障或异常情况，请及时联系售后服务人员进行处理，不得自行拆卸或修理。
以上是对低压无功补偿控制器的功能、特点、使用方法和注意事项的详细介绍。
低压无功补偿投切开关精品文档10页
关于无功补偿无功补偿就是要提高电能利用效率、降低电网损耗、营造绿色电力环境，保护生态环境，达到节能减排的目的。
通过改变并联电容器的容量来改变无功功率是当前最基本和被普遍采用的经济有效的方法，这一方法也是电力系统中提高使用效率最基本最有效的手段之一，也是最容易实现的方法。
无功补偿装置中最主要的元件是投切开关和电容器，而投切开关的性能直接影响到电容器的使用寿命及补偿效果，所以其性能至关重要。
低压电容器投切开关的发展历程及趋势低压电容器投切开关的应用经历了一个由简单粗犷到理性精细的发展过程，下面是目前使用的各种低压补偿电容器投切开关的分析比较：交流接触器最先应用于低压电容器投切的开关是交流接触器，这是一种传统的电容器投切方式，由于三相交流电的相位互成120°，对交流接触器投切控制，理论上不存在最佳操作相位点（即投切瞬时不可选择性），使得它投入或切除电网时，要产生一个暂态的过渡过程，又因电容器是电压不能瞬变的器件，并联电容器由交流接触器投切电网时，由于其相位点是随机的，所以会产生幅值很大、频率很高的浪涌电流（涌流最大时可能超过100倍电容器额定电流）。
涌流不仅会对电网产生不利的干扰，对交流接触器易产生电弧、易烧损触头，而且涌流、过电压会加速电容器的失效，减少电容器的使用寿命，甚至爆炸，所以采用交流接触器的投切方式谐波污染大、维护成本高、不适于频繁操作。
为了改善这些缺陷，出现了所谓投切电容器专用接触器，就是在接触器的主触头处并以带电阻的辅助触头，在合闸时先合上辅助触头，然后再合上主触头，以此减低浪涌电流；而分闸时时序恰好相反，先分主触头，而后再分辅助触头，以此减轻电弧对触头的烧损。
但这一措施仅仅是一种改良而已，并未在根本上解决问题，涌流、过电压和谐波污染仍然存在，对电容器和装置的寿命仍有很大的影响，所以其在低压电容器投切领域的应用将越来越少。
但由于其投资低、控制简单，所以至今在不少技术要求低的地方仍在应用，但可以预见，随着电容器投切开关的发展，将逐步被淘汰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JKWNA-9
低压无功补偿控制器
使用说明书江苏南自通华电力自动化有限公司
1产品简介
1.1概述
JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。
1.2产品特点
JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。
1.3外观尺寸
2技术参数
显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络
电源
工作范围AC380V±30%
功耗≤2W
工作条件
-10~55℃,相对湿度≤93%
无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V
绝缘电阻≥2MΩ
尺寸
面框尺寸:120mm×120mm
开孔尺寸:
3使用说明
JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。
下面对液晶显示屏显示内容和主要功能作简单说明:
3.1主菜单
液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;
当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:
注:表示分补表示共补表示投入表示切除
当前电容柜补偿电流界面如下:
3.2运行工况
显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。
使用和切换界面查看各种保护与故障,按
键返回主菜单。
3.3设置参数
设置参数
CT变比(比值:0000
目标功率因数:0.99
无功算法时间:040
设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。
和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。
3.4投切方式
选择当前是“自动无功投切”还是“手动无功投切”。
如果“自动无功投切”,表示控制器根据当前采样的无功功率和目标功率因数自动控制网内电容器投切;如果“手动无功投切”,需要在主菜单下选择需要操作的电容器然后进入手动操作界面,直接手动控制电容器投切。
切换投切方式,进入方式修改“确认/取消”界面。
如果确认修改,液晶屏第1行中间的当前投切控制方式也会相应改变。
3.5菜单及菜单内容一览表
主菜单项1
共8台自控版本
1、采样数据
2、投切状态
3、运行工况
4、设置参数
主菜单项2
共8台自控版本
5、投切方式
采样数据
总功率因数、总有功、总无功
三相电压、电流、功率因数
三相有功、无功
三相电压谐波、电流谐波总含有率
电压谐波分次(3-5-7-9-11
电流谐波分次(3-5-7-9-11
投切状态
所有电容器投切状态总览
运行工况
故障电容器信息…
过压电容器信息…
过温电容器信息…
…
设置参数
CT变比、目标功率因数设置
投切方式
自动/手动无功控制选择
电容器(ID1
共/分补、温度、容量、开关状态(强投/
强切故障、保护信息
电容器(ID2
共/分补、温度、容量、开关状态(强投/
强切故障、保护信息
…
4接线说明
下图为控制器后面板示意图:
JKWNA-9 低压无功补偿控制器使用说明书控制器安装时，对照后面板电气原理图进行接线，具体接线方式： Ua，Ub，Uc分别接A，B，C三相电压，Un接零线； Ia+，Ia-，Ib+，Ib-，Ic+，Ic-分别接A，B，C三相电流； RJ45接口A和L分别为控制器与电容器和控制器与指示器的通信接口； 10
V2.2 2014 年 4 月版智能电网专业服务商江苏南自通华电力自动化有限公司JIANGSU NICETOWN ELECTRIC POWER AUTOMATION CO.,LTD 地址 :南京市江宁开发区清水亭西路长亭街 9 号电话 :02 5 - 5 8 5 3 1 2 2 2 传真 :02 5 - 5 8 5 3 1 2 2 3 邮编 :21 1 1 0 2。
