梁,500×1000梁木模板与支撑计算书

梁,500×800梁木模板与支撑计算书

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。

梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3；截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4；式中：b为板截面宽度，h为板截面高度。

梁模板支撑计算书

梁模板支撑计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为4.5米，基本尺寸为：梁截面 B ×D=450mm ×1100mm ，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.50米，梁底增加1道承重立杆。

45001500110图1 梁模板支撑架立面简图采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1 = 25.000×1.100×0.600=16.500kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.350×0.600×(2×1.100+0.450)/0.450=1.237kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1 = (1.000+2.000)×0.450×0.600=0.810kN均布荷载 q = 1.2×16.500+1.2×1.237=21.284kN/m集中荷载 P = 1.4×0.810=1.134kN面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；A计算简图0.158弯矩图(kN.m)剪力图(kN)0.034变形图(mm)经过计算得到从左到右各支座力分别为N1=2.228kNN2=7.218kNN3=1.266kN最大弯矩 M = 0.158kN.m最大变形 V = 0.4mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.158×1000×1000/32400=4.873N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3×4333.0/(2×600.000×18.000)=0.602N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.380mm面板的最大挠度小于255.0/250,满足要求!二、梁底支撑方木的计算（一）梁底方木计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 7.218/0.600=12.030kN/m最大弯矩 M = 0.1ql2=0.1×12.03×0.60×0.60=0.433kN.m最大剪力 Q=0.6×0.600×12.030=4.331kN最大支座力 N=1.1×0.600×12.030=7.940kN方木的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；(1)方木抗弯强度计算抗弯计算强度 f=0.433×106/83333.3=5.20N/mm2方木的抗弯计算强度小于13.0N/mm2,满足要求!(2)方木抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×4331/(2×50×100)=1.299N/mm2截面抗剪强度设计值 [T]=1.30N/mm2方木的抗剪强度计算满足要求!(3)方木挠度计算最大变形 v =0.677×10.025×600.04/(100×9500.00×4166666.8)=0.222mm方木的最大挠度小于600.0/250,满足要求!三、梁底支撑钢管计算(一) 梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

500x1000梁模板扣件钢管支撑架计算书

500x1000梁模板扣件钢管支撑架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为3.3m，梁截面B×D=500mm×1000mm，立杆的纵距(跨度方向) l=0.40m，立杆的步距 h=1.50m，梁底增加1道承重立杆。

面板厚度12mm，剪切强度1.4N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。

内龙骨采用50.×80.mm木方。

木方剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。

梁两侧立杆间距 1.00m。

模板自重0.20kN/m 2，混凝土钢筋自重25.50kN/m 3。

振捣混凝土荷载标准值2.00kN/m 2，施工均布荷载标准值2.50kN/m 2。

扣件计算折减系数取1.00。

3300图1 梁模板支撑架立面简图按照GB51210规范6.1.11条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.50×1.00+0.20)+1.40×2.50=34.340kN/m 2由永久荷载效应控制的组合S=1.35×25.50×1.00+0.7×1.40×2.50=36.875kN/m 2由于永久荷载效应控制的组合S 最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为φ48.3×3.6。

500X1000及已下梁模板计算

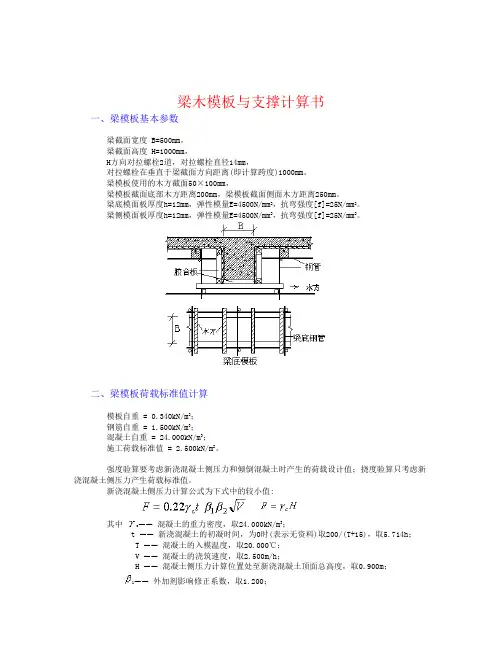

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)1000mm。

梁模板使用的木方截面50×100mm，梁模板截面底部木方距离200mm，梁模板截面侧面木方距离250mm。

梁底模面板厚度h=12mm，弹性模量E=4500N/mm2，抗弯强度[f]=25N/mm2。

梁侧模面板厚度h=12mm，弹性模量E=4500N/mm2，抗弯强度[f]=25N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.900m；1——外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.200。

根据公式计算的新浇混凝土侧压力标准值 F1=21.590kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=21.600kN/m 2倒混凝土时产生的荷载标准值 F2= 6.000kN/m 2。

三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 50.00×1.20×1.20/6 = 12.00cm 3；I = 50.00×1.20×1.20×1.20/12 = 7.20cm 4；梁底模板面板按照三跨度连续梁计算，计算简图如下17.25kN/mA梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁底模板的抗弯强度计算值(N/mm 2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁底模板的均布荷载(kN/m)；q=1.2×[0.34×0.50+24.00×0.50×1.00+1.50×0.50×1.00]+1.4×2.50×0.50=17.25kN/m最大弯矩计算公式如下:M=-0.10×17.254×0.2002=-0.069kN.mf=0.069×106/12000.0=5.751N/mm 2梁底模面板抗弯计算强度小于25.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×17.254=2.070kN截面抗剪强度计算值 T=3×2070/(2×500×12)=0.518N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.34×0.50+24.00×0.50×1.00+1.50×0.50×1.00=12.920N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×12.920×200.04/(100×4500.00×72000.0)=0.432mm梁底模板的挠度计算值: v = 0.432mm 小于 [v] = 200/250,满足要求!四、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包含！五、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下34.32kN/mA图梁侧模板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁侧模板的抗弯强度计算值(N/mm 2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁侧模板的均布荷载(N/mm)；q=(1.2×21.60+1.4×6.00)×1.00=34.320N/mm最大弯矩计算公式如下:M=-0.10×34.320×0.2502=-0.215kN.mf=0.215×106/24000.0=8.938N/mm 2梁侧模面板抗弯计算强度小于25.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.250×34.320=5.148kN截面抗剪强度计算值 T=3×5148/(2×1000×12)=0.644N/mm 2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 21.60×1.00=21.60N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×21.600×250.04/(100×4500.00×144000.0)=0.882mm梁侧模板的挠度计算值: v = 0.882mm小于 [v] = 250/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×21.60+1.4×6.00)×1.00×1.00/2=17.16kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=17.160kN；穿梁螺栓的布置距离为侧龙骨的计算间距1000mm。

梁模板(扣件式,梁板立柱共用)计算书500

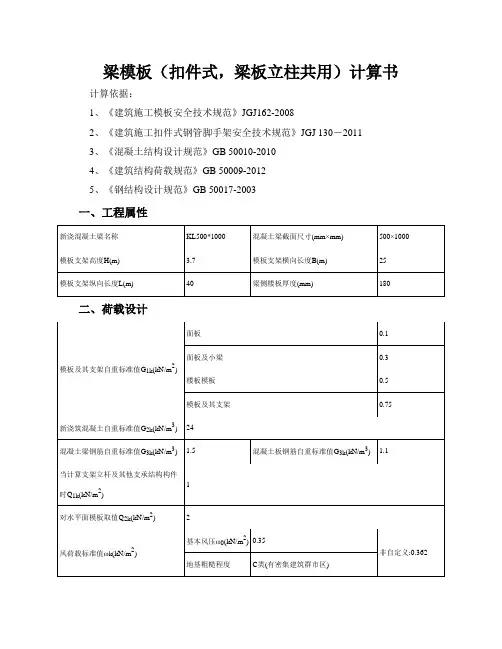

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按二等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1)+1.4×2，1.35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.868kN /mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1]×1＝31.104kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1)]×1＝25.6kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×32.868×0.252＝0.257kN·mσ＝M max/W＝0.257×106/37500＝6.848N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×25.6×2504/(100×5400×281250)＝0.343mm≤[ν]＝L/250＝250/250＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×31.104×0.25+0.437×1.764×0.25＝3.109kN R2=1.25q1L=1.25×32.868×0.25＝10.271kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×25.6×0.25＝2.4kNR2'=1.25q2L=1.25×25.6×0.25＝8kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=3.109/1＝3.109kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[10.271]/1= 10.271kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=3.109/1＝3.109kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.5/2 =0.061kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(1-0.18)=0.498kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(1-0.18)=0.498kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.18)+1.4×2，1.3 5×(0.5+(24+1.1)×0.18)+1.4×0.7×2]×(0.5-0.5/2)/2×1=0.992kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.18)+1.4×2，1.3 5×(0.5+(24+1.1)×0.18)+1.4×0.7×2]×((1-0.5)-0.5/2)/2×1=0.992kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =3.109+0.061+0.498+0.992=4.66kN/m中间小梁荷载q中= q1中+ q2=10.271+0.061=10.332kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =3.109+0.061+0.498+0.992=4.66kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[4.66,10.332,4.66]=10.332kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.4/1＝2.4kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[8]/1= 8kN/m 梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=2.4/1＝2.4kN/m小梁自重：q2'＝1×(0.3-0.1)×0.5/2 =0.05kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1-0.18)=0.41kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1-0.18)=0.41kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.18)]×(0.5-0.5/2)/2×1=0.62 7kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.18)]×((1-0.5)-0.5/2)/2×1=0 .627kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=2.4+0.05+0.41+0.627=3.487kN/m中间小梁荷载q中'= q1中'+ q2'=8+0.05=8.05kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.4+0.05+0.41+0.627=3.487kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[3.487,8.05,3.487]=8.05kN/m为简化计算，按简支梁计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×10.332×0.2252，0.5×10.332×02]＝0.065k N·mσ=M max/W=0.065×106/40833=1.601N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×10.332×0.225，10.332×0]＝1.162kNτmax=3V max/(2bh0)=3×1.162×1000/(2×50×70)＝0.498N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×8.05×2254/(384×7040×142.917×104)＝0.027mm≤[ν]＝l1/250＝2 25/250＝0.9mm满足要求！4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[10.332×0.225,0.5×10.332×0.225+10.332×0]=2.325kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.048kN,R2=2.325kN,R3=1.048kN 正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[8.05×0.225,0.5×8.05×0.225+8.05×0]=1.811kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1'=0.785kN,R2'=1.811kN,R3'=0.785kN 六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.113×106/4490=25.17N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.163kNτmax=2V max/A=2×1.163×1000/424＝5.483N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.024mm≤[ν]＝L/250＝334/250＝1.336mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.017kN，R2=2.193kN，R3=2.193kN，R4=0.017kN正常使用极限状态支座反力依次为R1'=0.008kN，R2'=1.683kN，R3'=1.683kN，R4'=0.008kN七、2号主梁验算P＝max[R2，R3]=Max[2.193，2.193]=2.193kN，P'＝max[R2'，R3']＝Max[1.683，1.683]=1.683kN1、抗弯验算2号主梁弯矩图(kN·m) σ=M max/W=0.173×106/4490=38.466N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝1.426kNτmax=2V max/A=2×1.426×1000/424＝6.724N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝0.08mm≤[ν]＝L/250＝450/250＝1.8mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=2.96kN，R2=4.715kN，R3=4.715kN，R4=2.961kN 立杆所受主梁支座反力依次为R2=4.715/1=4.715kN，R3=4.715/1=4.715kN 八、纵向水平钢管验算P＝max[R1，R4]=0.017kN，P'＝max[R1'，R4']＝0.008kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.001×106/4490＝0.298N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.011kNτmax＝2V max/A=2×0.011×1000/424＝0.052N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0mm≤[ν]＝L/250＝450/250＝1.8mm满足要求！4、支座反力计算支座反力依次为R1=0.023kN，R2=0.037kN，R3=0.037kN，R4=0.023kN同理可得：两侧立杆所受支座反力依次为R1=0.037kN，R4=0.037kN九、可调托座验算1、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R4]＝max[0.037,0.037]＝0.037kN≤1×8=8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝4.715kN≤[N]=30kN满足要求！十、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.427×(1600+2×300)=3139.4mm非顶部立杆段：l02=kμ2h =1×1.808×1500=2712mmλ=l0/i=3139.4/15.9=197.447≤[λ]=210长细比满足要求！2、风荷载计算M w＝1×φc×1.4×ωk×l a×h2/10＝1×0.9×1.4×0.362×0.45×1.52/10＝0.046kN·m3、稳定性计算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q1有所不同：1)面板验算q1＝1×[1.2×(0.1+(24+1.5)×1)+1.4×0.9×2]×1＝33.24kN/m2)小梁验算q1＝max{3.155+1×1.2×[(0.3-0.1)×0.5/2+0.5×(1-0.18)]+1×[1.2×(0.5+(24+1.1)×0.18)+1.4×0.9×1]×max[0.5-0.5/2，(1-0.5)-0.5/2]/2×1，10.388+1×1.2×(0.3-0.1)×0.5/2}=10.448k N/m同上四～八计算过程，可得：R1＝0.03kN，R2＝4.732kN，R3＝4.732kN，R4＝0.03kN顶部立杆段：l01=kμ1(h d+2a)=1.155×1.427×(1600+2×300)=3626.007mmλ1＝l01/i＝3626.007/15.9＝228.051，查表得，φ1＝0.14立杆最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+M w/l b＝max[0.03+1×[1.2×(0.5+ (24+1.1)×0.18)+1.4×0.9×1]×(0.9+0.5-0.5/2)/2×0.45，4.732，4.732，0.03+1×[1.2×(0.5 +(24+1.1)×0.18)+1.4×0.9×1]×(0.9+1-0.5-0.5/2)/2×0.45]+0.046/1＝4.778kNf＝N/(φA)+M w/W＝4778.44/(0.14×424)+0.046×106/4490＝90.744N/mm2≤[f]＝205N/m m2满足要求！非顶部立杆段：l02=kμ2h =1.155×1.808×1500=3132.36mmλ2＝l02/i＝3132.36/15.9＝197.004，查表得，φ2＝0.186立杆最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+1×1.2×0.15×(3.7-1)+M w/l b＝ma x[0.03+1×[1.2×(0.5+(24+1.1)×0.18)+1.4×0.9×1]×(0.9+0.5-0.5/2)/2×0.45，4.732，4.732，0.03+1×[1.2×(0.5+(24+1.1)×0.18)+1.4×0.9×1]×(0.9+1-0.5-0.5/2)/2×0.45]+0.486+0.04 6/1＝5.264kNf＝N/(φA)+M w/W＝5264.44/(0.186×424)+0.046×106/4490＝76.998N/mm2≤[f]＝205N/ mm2满足要求！十一、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=3.7/25=0.148≤3满足要求，不需要进行抗倾覆验算！十二、立杆支承面承载力验算F1=N=5.264kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=1.115N/mm2，η=1，h0=h-20=330mm，u m =2[(a+h0)+(b+h0)]=1720mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×1.115+0.25×0)×1×1720×330/1000=443.012kN≥F1 =5.264kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=11.154N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×11.154×10000/1000=451.737kN≥F1=5.264kN满足要求！。

梁、木模板及支撑架设计计算
