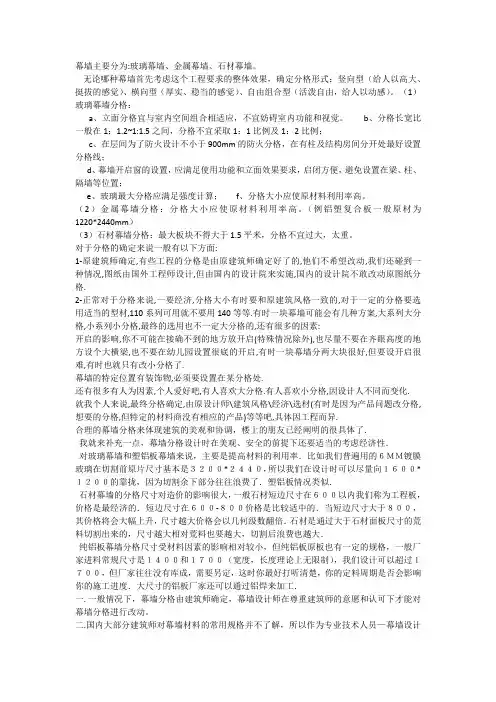

玻璃幕墙分格以及理论分析
幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。
（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。
（2）金属幕墙分格：分格大小应使原材料利用率高。
（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。
对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。
浅析幕墙设计应注意的问题和施工的工艺流程
１建筑幕墙设计过程 中应注意的问题 在建筑幕墙设计过程 中， 往往要结合该工 程 的实 际情况来处 理设计 过程遇 到的具体 问 题， 一般应７ 一
科 黑江— 技信思 — 龙— —
建 筑工 程 Ｊ Ｊ Ｉ
浅析幕墙设 计应注意 的问题 和 施工 的工艺流程
郭振 东 曹 海 金
（ 尔滨工业大学空间钢结构幕墙有 限公 司， 哈 黑龙 江 哈尔滨 １００ ） ５０ ０
摘 要： 近年 来， 建筑幕墙越 来越 多地应用到现代化高层 建筑上 ， 建筑幕墙的工程质量往往难以保证 ， 但 究其原 因主要是幕墙设计滞后 、 存在设 计误区， 且施工过程 中不按照工艺流程来实施 。重点分析 了幕墙设计过程 中应注意的问题及幕墙施工的工艺流程。 关键词 ： 建筑幕墙 ； 设计； 施工 下线 由上下电气连通的竖骨料构成 ，其水平距 ３ ｍｍ，轴线前后偏差应 ≤２ ｍ，左右偏差应 ≤ ｍ 离不大于 １ ｍ 安装 防雷导线前应先除掉接触 ３ ｍ 相邻两根立柱安装标高偏差应 ￣３ ｍ， ０， ｍ 。 ＜ ｍ 同 面上的钝化氧化膜或锈蚀 ； 主体结构每两层（ 小 层立柱的最大标高偏差应 ≤５ ｍ ｍ ，相邻两根立 于 １ｍ ２ ）设置一圈直径 为 １ｒ 圆钢作为均压 柱的距离偏差应≤２ ｍ。 ２ｍ ａ ｍ １ 埋件部 分 ：由于很多幕墙工程招 标滞 环 ；幕墙 的防雷原理是雷电通过金属立柱传导 ． １ ２６横梁的安装 ： ． 将横梁两端的连接件在立 后， 主体结构已起到正负零 以上了才招标 ， 导致 到层 问的镀锌钢角码上 ，而钢角码又和均压环 柱 的预定位置， 并应安装牢 固， 接缝应严密 。相 幕墙工程预埋件未设置 ，因此在设计过程 中应 可靠焊接 ， 均压环和主体结构 的防雷系统连接 ， 邻 两根横梁的水平标高偏差应 ≤ｌ ｍｍ；同层标 掌握工程的进度 ，未设 置预埋件的部分应采用 从而使雷电传导到地面实现防雷作用。这 里应 高 偏差 ：当一 幅幕墙宽度小 于或等于 ３ ｍ时 ５ 后置埋件代替。预置埋件板和后置埋件板规格 注意几点 ， 第一 ， 立柱层间处有缝隙需用柔性防 应 ￣５ ｍ，当一幅幕墙 宽度 大于 ３ ｍ时应 ≤ ＜ ｍ ５ 般选用 ３０ｎ ２ ０ ｘ ０ｎ 。预置埋件板 雷铜索是上下层立柱电气连通 ； ０ｒ ｍｘ ０ ｍｍ １ｒｍ， 第二， 镀锌钢角 ７ｍ 。 ｎ ａ 同一层的横梁安装应由下 向上进行。 当安 连接件一般用二级钢筋 ， 固长度计算得出 ； 锚 后 码与立柱间有绝缘垫片，所 以应使用避雷不锈 装完一层 高度时 ， 应进 行检查 、 调整 、 校正 、 固 置埋件的连接螺栓应采 用直径不小于 １ ｒ ２ ｍ的 钢接触片将立柱 和钢角码连通实现导 电作用 ； 定 ， ａ 以符合质量要求。 化学螺栓 ， 不允许采用膨胀螺栓代替 。 第三， 水平环 向的均压环不是每层都设置 ， 一般 ２ 防火层 的安装 ： ． ７ 幕墙与主体 结构层之 间 １ ． ２立柱 、 横梁部分 ： 立柱的力 学计算模 型 每两层设置一道 ，在设置均压环 的楼层必须使 的缝 隙应采用 １０厚 防火岩棉和 １ ０ ． ５厚防火钢 应符合工程实际 ， 按规定应设计成受拉杆件。 立 均 压环与每个埋件都可靠焊接，并同主结构的 板等保温材料填塞 ，内外表面应采用 密封胶连 柱和横梁的材质往往都采用铝合金型材 ，应业 防雷 系统可靠连接 。 续封闭 ， 接缝应严密不漏水 。 防火《 按 建筑设计 主要求型材表面可进行氟碳喷涂处理。在立柱 ２建筑幕墙施工过程中的工艺流程 防火规 范》 Ｂ １ 、 高层 民用建筑设 计 防火 规 ＧＪ 《 ６ 计算跨度大的情况下也可采用矩形钢管 ，表面 幕墙的施工工艺流程 ：熟悉图纸及技术交 范 ） Ｂ ０ ４ 、 建 筑 内部 装修 设计 防火 规范 》 Ｇ ５０５ 《 进行除锈和氟碳喷涂。在应用软件计算时应注 底一 熟悉施工现场一预埋件的处理一预先进行 Ｇ ５ ２ Ｂ ０ ２的规 定 实施 。 意将立柱和横 梁的型材 截面特性 参数计算 准 测量放线一立柱的安装一横梁的安装一防火层 ２８玻璃的安装 ： ． 玻璃安装前应将表面尘土 确 ，同时还应注意校核杆件强度 和挠度满足要 的安装一玻璃 的安装一硅酮密封胶施工。 和污物擦拭干净 。 玻璃与构件不得直接接触 。 玻 求， 往往是杆件的挠度起控制作用 。 这里要注意 ２１ ． 熟悉图纸及技术交底： 此过程是对整个 璃 四周与构件凹槽底应保持一定空隙 ，每块玻 层间立柱连接的问题 ，按规范要求闭 口型材 可 工程 的了解 ，在施工前对施工所用图纸作 出了 璃下部应设不少于两块 弹性定位垫块 ；垫块 的 采用长度不小于 ２ ０ ｍ的芯柱连接 ， ５ｒ ａ 芯柱 与型 全面了解 ， 弄清整个位置的主导尺寸 、 转角 、 收 宽度 与槽 口宽度相 同，长度不应小于 １０ ｍ； ０ｍ 材连接处应设置在下层立柱处，用不锈钢螺栓 口的处理方式以及整个建筑设计的风格 ，并对 玻璃两边嵌入量及空隙应符合设计要求 。玻璃 连接 ，上下层立柱之 间应 留有不小 于 １ｍｍ的 整个施工组织设计有明确的认识 ，对施工进度 四周橡胶条应按规定型号选用， ５ 镶嵌平整。 橡胶 缝 隙 ， 隙 处用 硅 酮 密 封胶 填 充 。 缝 的控制做到心中有数 ，同时根据实际情况编制 条长度宜 比边框内槽 口长 ， 断口应留在四角； 其 １ ． ３幕墙与主体连接部分 ： 幕墙 与主体连接 切实可行的施工方法 、 方案 。 斜面断开后应拼成预定的设计角度 ，并应用粘 通过 ６ ｍ厚镀 锌钢角码将幕墙立柱 与主体 埋 ｍ ２２熟悉施工现场 ： ． 施工现场 的熟悉包括两 结剂粘结牢固后嵌入槽内。幕墙的分格玻璃接 件连接 ， 角码数量为 ２个 ， 钢角码与幕墙立柱通 方面的内容 ， 一是对 已施工工序质量的验收； 二 缝 应 横 平 竖直 、 匀 一 致 。 均 过 ２个不锈钢螺栓连接 ，螺栓设置为两行一 列 是对 照图纸要求对下步工作的安排 。 ２９硅酮密封胶施工： ． 硅酮耐候密封胶的施 式。还应注意钢角码与铝型材立柱连接时必须 ２３预埋件的处理 ：在 主体结构施工 阶段 ， 工厚度应 大于 ３５ ｍ，施 工宽度不应小于施工 － ．ｍ 设置绝缘垫片 ， 目的是有效防止双金属腐蚀。 施工单位根据玻璃幕墙设计 、制作单位提供 的 厚度的 ２倍 ；较深的密封槽口底部应采用聚乙 １ ． ４幕墙面板 固定部分：按照规范要求 ， 隐 预埋件平面布置图、 埋件大样图 ， 进行加工制作 烯发泡材料填塞。硅酮耐候胶在接缝 内应形成 框或横 向半隐框玻璃幕墙，每块玻璃 的下端宜 及预埋 ， 件应牢固 、 埋 位置准确。安装幕墙竖向 相对两面粘结 ， 并不得三面粘结 。 设置两个铝合金或不锈钢托条 ，其长度不应小 龙骨之前 ， 预先将埋件剔 出， 弹线后 ， 如标 高和 责 任编 辑 ： 雨 张 于 １０ ｍ 厚度 不小于 ２ ｍ， ０ｒ ， ａ ｍ 高度不应超 出玻 位置超 出允许偏差值时，应及时与设计方洽商 璃外表面。 托条上应设置衬垫 ， 在设计 阶段未设 进 行处 理 。 置托条或托条设置不 当的情况往往被忽略 ， 所 ２ 预先进行测量放线 ： － ４ 根据主体结构各层 （ 上接 ９ Ｏ页） 不确定性较大 ，加之现阶段我 以应重视。 往上 已弹 的竖向轴线 ，对照原结构设计 图轴距 国口岸城镇受边贸经济影响 ， 正处于强劲的人 口 １ ． 墙 的 防火 防烟 设 计部 分 ： 照 规范 规 尺 寸 ， 经 纬 仪 核实 后 ， 各层 楼 板 边 缘 弹 出竖 集聚过程 ， ５幕 按 用 在 因此不排除未来城区人 口增长的速度 定幕墙与各层楼板 、墙板间应采用防火岩棉封 向龙骨的中心线 ，同时核对各层预埋件 中心线 或高或低于预计的可能。有鉴于此 ， 规划应通过 堵 ， 不 应 小 于 １０ ｍ， 厚度 ０ ｒ 并应 填 充 密 实 。楼 层 与竖 向龙骨中心线是否一致相符 ， ａ 如果有误差 ， 保持城镇空间匹配 、基础设施建设等的弹性 ， 以 间水平 防烟 带应用厚度 不小于 １ ｒ ． ｍ的镀锌 预先制定处理方案 。核实主体结构实 际总标高 适应未来人 口增长的不确定性。 ５ ａ 考虑不可预见因 钢板承托。由于幕墙的防火防烟部分主要作用 是 否 与 设计 总 标 高 相 符 ， 同时 把 各层 的 楼 面 标 素影 响 及 人 口发展 的可 能 ，近 期 弹 性 系 数 值为 是防烟 ， 所以防烟带的承托板与主体结构 、 幕墙 高标在楼板边 ， 以便安装幕墙时核对 。 Ｏ ２则 ２ １ 年绥阳镇区常住人口规模为 ３ ８ ． ， ００ ０ ．— １ 结构及承托板之间的缝隙宜填充防火密封材料。 ２ ． 柱的安装 ： ５立 立柱 由下而上进行 ， 带芯 ３３ 万人 ； ＿ｌ 远期弹性系数值为 ０ ４ 则 ２ ２ ． ， ０ ５年绥 ｏ １ ． ６幕墙 的防雷部分 ： 幕墙的防雷系统由竖 套的～端朝上 ， 将连接件与主体预埋件连接 ， 接 阳镇区常住人口规模为 ５０ ～ ． ． ５４ ０ ２万人。 向避雷引下线和均匀环组成。幕墙竖向避雷 引 好后进行调整和固定。立柱安装标高偏差应 ≤ 责 任 编辑 ： 雨 张

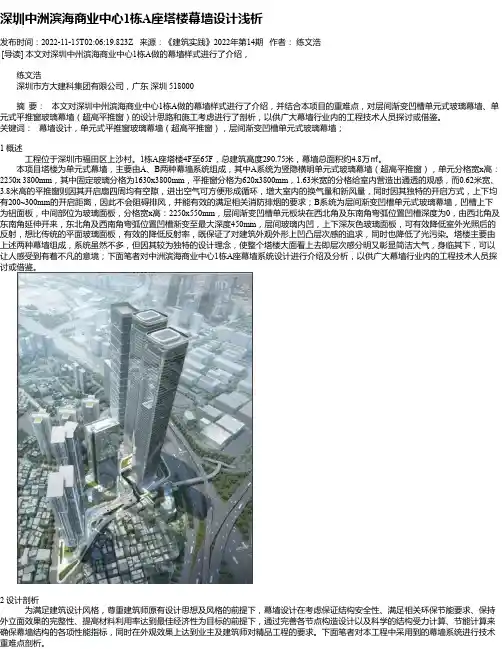

深圳中洲滨海商业中心1栋A座塔楼幕墙设计浅析
深圳中洲滨海商业中心1栋A座塔楼幕墙设计浅析发布时间：2022-11-15T02:06:19.823Z 来源：《建筑实践》2022年第14期作者：练文浩[导读] 本文对深圳中州滨海商业中心1栋A做的幕墙样式进行了介绍，练文浩深圳市方大建科集团有限公司，广东深圳 518000摘要：本文对深圳中州滨海商业中心1栋A做的幕墙样式进行了介绍，并结合本项目的重难点，对层间渐变凹槽单元式玻璃幕墙、单元式平推窗玻璃幕墙（超高平推窗）的设计思路和施工考虑进行了剖析，以供广大幕墙行业内的工程技术人员探讨或借鉴。
关键词：幕墙设计，单元式平推窗玻璃幕墙（超高平推窗），层间渐变凹槽单元式玻璃幕墙；1 概述工程位于深圳市福田区上沙村。
1栋A座塔楼4F至65F，总建筑高度290.75米，幕墙总面积约4.8万㎡。
本项目塔楼为单元式幕墙，主要由A、B两种幕墙系统组成，其中A系统为竖隐横明单元式玻璃幕墙（超高平推窗），单元分格宽x高：2250x 3800mm，其中固定玻璃分格为1630x3800mm，平推窗分格为620x3800mm，1.63米宽的分格给室内营造出通透的观感，而0.62米宽、3.8米高的平推窗则因其开启扇四周均有空隙，进出空气可方便形成循环，增大室内的换气量和新风量，同时因其独特的开启方式，上下均有200~300mm的开启距离，因此不会阻碍排风，并能有效的满足相关消防排烟的要求；B系统为层间渐变凹槽单元式玻璃幕墙，凹槽上下为铝面板，中间部位为玻璃面板，分格宽x高：2250x550mm，层间渐变凹槽单元板块在西北角及东南角弯弧位置凹槽深度为0，由西北角及东南角延伸开来，东北角及西南角弯弧位置凹槽渐变至最大深度450mm，层间玻璃内凹，上下深灰色玻璃面板，可有效降低室外光照后的反射，想比传统的平面玻璃面板，有效的降低反射率，既保证了对建筑外观外形上凹凸层次感的追求，同时也降低了光污染。
塔楼主要由上述两种幕墙组成，系统虽然不多，但因其较为独特的设计理念，使整个塔楼大面看上去即层次感分明又彰显简洁大气，身临其下，可以让人感受到有着不凡的意境；下面笔者对中洲滨海商业中心1栋A座幕墙系统设计进行介绍及分析，以供广大幕墙行业内的工程技术人员探讨或借鉴。
幕墙结构体系总结及分析
幕墙结构体系总结及分析主题词：幕墙、结构设计、节点、成本一、引言四十年代末，在一些发达国家，由于兴建高层建筑的需要和塔式起重机的出现，在减轻围护墙体方面取得了巨大发展。
开始以无数高度工业化的模数化的轻金属，玻璃预制单元镶嵌或悬挂在框架结构外，作为围护墙体，由于它大片连续，不承受荷载，质轻如幕，故称幕墙。
现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。
幕墙作为建筑的重要部分，其结构设计尤为关键。
因为它几乎含概了幕墙设计的所有内容。
优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。
这也是业主与承建商共同关心的问题。
本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择基本结构提出了一些建议。
二、产品概论及设计原则产品概论远大公司自成立以来，经过不断的开发研制，幕墙产品已经系列化、多元化。
从简单经济的框架幕墙到高性能单元幕墙以及当代国际上最先进的双层幕墙，都在实际工程中有过广泛的应用。
研究所开发的几种幕墙其结构都有独到之处，其结构成熟，性能优越，均能达到很高的性能指标。
此外，各公司技术部发出多种结构形式，也有很高的技术含量。
按不同的分类方法幕墙可分为下几种1．按装饰材料可分为玻璃幕墙、金属幕墙、石材幕墙、驳接幕墙。
2．按装饰形式可分为明框幕墙、半隐幕墙和全隐幕墙。
3．按安装形式可分为框架幕墙（包括小单元幕墙）、半单元幕墙和单元幕墙。
4．按装饰规格及工程成本可分为经济幕墙、普通幕墙、高性能幕墙及双层动态幕墙。
设计原则按有关规范，建筑幕墙采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。
其结构设计的标准是在正常荷载作用下不产生损坏，在这种情况下，幕墙处于弹性状态。
其中玻璃的安全度K=2.5；铝板的安全度K=2.0，花岗岩的安全度K=3.0，铝材的安全度K=1.8。
幕墙应按围护结构进行设计。
幕墙的主要构件应悬挂在主体结构上，幕墙在进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受施加于其上的荷载与作用。
论大分格框架幕墙设计要点
论大分格框架幕墙设计要点发布时间：2021-10-28T01:50:43.859Z 来源：《建筑科技》2021年10月下作者：曾宏强2 郭岩涛1 胡金威1 郭盛晖1 于驰恒1 [导读] 在实现幕墙美观性的前提下如何和幕墙的安全性、经济性、及功能性之间进行平衡。
1中建八局第一建设有限公司曾宏强2 济南 2500002中国建筑第八工程局有限公司郭岩涛1 胡金威1 郭盛晖1 于驰恒1 上海 200135摘要：在实现幕墙美观性的前提下如何和幕墙的安全性、经济性、及功能性之间进行平衡。
关键词：通透性、大分格、安全性、经济型引言随着现代建筑的发展，人们对建筑的要求越来越高，除保证必要的功能要求和立面效果以外，更加重视其内部对外的景观视野，建筑设计师在不断的追求玻璃幕墙的通透性，设计大分格的幕墙以减少幕墙立柱对视野的影响。
然而大多数建筑设计师对幕墙结构材料的常用规格及相关性能并不熟悉，所以常会存在分格不合理的情况。
幕墙设计师只能按照他们的要求，在不修改分格的前提下去深化设计，幕墙设计师必须要在幕墙的安全性、经济性、美观性及功能性之间进行取舍，从而找到它们之间的平衡，这无疑为设计师增加不少难度，在此，我将简单与大家分享—下大分格框架玻璃幕墙设计的一些要点与心得。
一、脱离安全谈幕墙设计是不现实的大分格框支玻璃幕墙设计时，无论采用何种形式的幕墙，首先都要满足一个条件：安全。
设计师应将安全性始终放在第一位，脱离安全谈幕墙设计，是不现实的。
幕墙设计安全性的主要依据是相关的规范要求，尤其对于大分格框支玻璃幕墙而言一定要严格按照规范条文的要求进行，并适当提高安全系数，尽量避免由于非常规分格，导致考虑不全所带来的安全隐患。
对于大分格框支玻璃幕墙设计主要需要注意的问题有玻璃的选用、结构胶的计算、玻璃托条的设计、横梁的设计及横竖连接设计。
下面以“成都远大购物广场”项目为例，从以上几个重点位置进行简要说明：二、玻璃面板本顶目裙楼玻璃幕墙高度59m，横明竖隐式框架幕墙，大面分格4500x1500（宽x高），采用超白中空玻璃。
玻璃幕墙分格以及理论分析
幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。
（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。
（2）金属幕墙分格：分格大小应使原材料利用率高。
（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。
对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。
建筑幕墙分格设计的奥妙
建筑幕墙分格设计的奥妙薛莹【期刊名称】《居业》【年(卷),期】2013(000)011【总页数】5页(P69-73)【作者】薛莹【作者单位】北京嘉寓门窗幕墙股份有限公司【正文语种】中文幕墙分格——安全性幕墙所使用材料的抗弯强度、抗剪强度和刚度，除了必须满足国家强条要求、行业规范外，还应对其最不利的部位进行结构计算。
在幕墙设计中，必须对防火分区之间实行“横向-竖向”的防火封堵。
竖向防火设在楼层与楼层之间；横向防火设在一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修，所以要在楼板梁处设置一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一立柱，这样有利于固定防火封修板。
从室内地面量起0.9～1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。
建筑设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。
如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐；如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆（此1100mm区域玻璃内片必需为钢化夹胶玻璃）。
幕墙分格——经济性幕墙分格大小应充分利用材料的常用规格，尽量提高原材料的利用率，最大限度发挥材料的力学性能，做到物尽其用。
幕墙大面尽量保证板块分格大小一致，减少分格尺寸类型，提高加工、安装工作效率，降低工程成本。
幕墙设计师一定要熟悉各种材料的生产常规尺寸、最大极限值；了解各大加工厂的加工极限值，避免设计出来的产品实现不了生产。
分类常规宽度常规长度陶土板300mm、600mm、900mm、1200mm陶土棒200mm、250mm、300mm、450mm 40mm、50mm 40mm、50mm铝型材、钢材6000mm、9000mm、12000mm玻璃根据其厚度不同，加工最大规格尺寸也不一样。
因此在设计时，要考虑选用的规格是否能适应钢化、镀膜、夹胶、热弯等生产设备的加工能力。
石材幕墙分格尺寸原则
石材幕墙分格尺寸原则石材幕墙是一种常见的建筑外墙装饰材料，其分格尺寸的设计对于幕墙的整体效果和安装质量至关重要。
本文将介绍石材幕墙分格尺寸的原则和注意事项。
一、分格尺寸的选择原则1. 幕墙整体比例：幕墙的分格尺寸应与建筑整体比例相协调，避免出现过大或过小的分格，以保持建筑的整体美观性。
2. 石材板材尺寸：在确定石材幕墙的分格尺寸时，需要考虑到所使用的石材板材的尺寸规格。
通常情况下，石材板材的尺寸是有限的，因此需要合理安排分格的尺寸，以避免过多的剪裁和浪费。
3. 安装便捷性：分格尺寸的选择还应考虑到安装的便捷性。
分格尺寸过大会增加安装难度，而分格尺寸过小则可能导致安装过程中的困难。
因此，需要在保持美观性的前提下，选择一个适合施工的分格尺寸。
二、分格尺寸的具体设计1. 等分格设计：等分格是一种常用的设计方式，即将整个幕墙平均分割成若干个相等的格子。
这种设计方式简洁明了，适用于大部分建筑外墙。
格子的大小可以根据实际情况进行调整，但需要保持整体的比例和美观性。
2. 不等分格设计：在某些情况下，等分格的设计方式可能无法满足建筑的需要。
此时可以考虑采用不等分格的设计方式。
不等分格可以使幕墙更具变化和层次感，但需要注意保持整体的协调性。
3. 交错分格设计：交错分格是一种创新的设计方式，即将幕墙分割成不规则的交错形状。
这种设计方式可以增加幕墙的动感和变化性，使建筑更具有视觉冲击力。
三、分格尺寸的注意事项1. 石材板材的尺寸：在设计分格尺寸时，需要考虑到所使用的石材板材的尺寸规格。
尽量选择能够减少浪费和剪裁的尺寸，以降低成本和提高施工效率。
2. 安装结构的稳固性：分格尺寸的设计还需要考虑到幕墙的安装结构的稳固性。
分格尺寸过大可能导致安装结构的不稳定，而分格尺寸过小则可能无法满足建筑的需要。
因此，需要在保持美观性的前提下，确保幕墙的安装结构稳固可靠。
3. 石材幕墙的保养：分格尺寸的设计还应考虑到石材幕墙的保养。
过大的分格尺寸可能会导致石材板材的积水和污染，增加了保养的难度。
幕墙分格设计的考虑因素
幕墙分格设计的考虑因素幕墙和门窗在立面上的分格应结合建筑物整体及周围环境相协调、美学要求、建筑功能要求、建筑结构特点和现场条件、幕墙门窗结构构造和安装工艺要求、经济性要求等综合考虑。
一、从建筑艺术效果方面考虑：1、幕墙和门窗立面设计要与建筑风格（古典式、现代式、和后现代式建筑）、建筑效果相结合，要考虑建筑立面的立面造型、明隐线条组合，虚实对比、光影效果，建筑的对称协调性、节奏感等。
2、分格比例的协调性。
就单个玻璃板块来说，长宽比接近黄金分格比（1:1.2）是美的，不宜设计成正方形和长宽比达1:2以上的狭长矩形。
3、等距离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划分则显示韵律、活泼和动感。
一般立面分格既要有一定的规律，又要体现变化，在变化中求规律；分格线条疏密有度。
4、分格线条的整齐统一。
幕墙横向分格要保持在同一水平线。
门窗的横向分格线条至少在同一房间、同一墙面要尽量处于同一水平线上。
竖向线条对齐。
5、通透性。
幕墙门窗立面在主视部位的视线高度范围内（离地面1.5m～1.8m左右）最好不要设置横框和竖框，以免遮挡视线。
6、幕墙横向分格一般以一个轴间尺寸或洞口尺寸均分，便于轴向定位。
二、从经济性方面考虑：1、充分发挥型材、玻璃的力学性能。
分格过小，玻璃和构件强度和刚度过剩，材料每平方米含量增大，成本增大；分格过大，则要增大玻璃的厚度和受力杆件的型腔截面，也要提高成本。
要选择合适的分格尺寸，使幕墙和门窗的经济性较好，性价比最佳。
2、大样分格时要考虑面板的原板尺寸，套材利用率越高越经济。
a)、玻璃的原板有宽度有2.1m、2.44m，长度有3.05m、3.3m、3.66m等常见尺寸；钢化玻璃不用过多考虑原板尺寸，但钢化玻璃宽度最大不超过2.44mm，12mm及以上玻璃长度以4m以下常见，超过6m要定做。
b)、单层铝板原板宽度有1.22m（常用）和1.5m两种。
复合铝板原板宽度有1.22m （常用）、1.5m、1.75m（不常用）两种，长度有2.44m和4m两种，特殊情况下可定尺。
幕墙工程设计方案的技术分析与优化建议
幕墙工程设计方案的技术分析与优化建议1前言我们认为本工程原幕墙工程方案设计图纸对该建筑的理解比较深入，基本能满足建筑师的立面要求，我们特组织了一批有多年单元幕墙设计施工经验的工程师对该方案进行了仔细的学习和研究，认为该套方案从技术和理论上，都具有一定的科学性、先进性及合理性，但是在很多局部地方可以做进一步的优化，以改善和提高幕墙的水密性、气密性、节能性等各项性能及幕墙的结构安全性、工艺性、结构合理性。
以下是我们对该套方案图的一些优化与建议，供业主、建筑师及专家审核。
2本工程原招标幕墙设计方案的特点1．现行的部分单元式幕墙未采用等压原理进行设计，或等压原理运用不合理，所以部分渗漏水不能及时排走，从而造成了幕墙漏水的现象，本工程原设计方案较好地运用了等压原理进行设计，胶条插接，防水、排水层次较清晰；2．设计了横锁型单元式幕墙系统，上下单元之间竖向插芯起到传递弯矩及安全吊装作用，可有效防止平面变形作用下相邻板块发生侧移；3．现行的许多单元式幕墙系统构造不甚合理，未采用可独立更换性设计，一旦面材发生意外破损，更换起来十分不便，原设计方案在结构设计上采用了可独立更换性设计，比起普通单元式幕墙更具优势；4．室内、外侧龙骨视觉效果要好。
作为幕墙结构体内的龙骨，连接螺钉的外露现象在一些工程中严重影响内视效果，同时对于安全管理也造成了一定的隐患。
而原设计方案尽量把所有构件的连接螺栓一律不外露作为一基本设计原则。
3针对工程设计方案的技术分析与优化建议经过对原幕墙设计方案的仔细学习和研究，我司认为该方案总体来说对建筑的理解比较深入，立面设计很有创意，但在一些结构设计、细部构造设计、防水设计、工艺设计、节能设计等方面值得进一步探讨和优化，一些部位需进一步细化说明。
下面按招标文件要求，在不改变原幕墙系统及外观效果和功能的前提下，针对本工程主要幕墙系统进行分析和优化说明：1.EWS1单元幕墙系统（包括EWS1A、EWS1B、EWS1C单元系统）（1）EWS1单元式幕墙主系统1）防水构造设计优化及深化原单元幕墙设计方案中横竖缝最外层对碰胶条形成雨屏，为第一道密封（打有排水孔，是非完全密封）；内部横竖方向对插硬胶条形成第二道密封，第一道与第二道密封之间形成的腔体为等压腔。
单元式幕墙分格优化设计
单元式幕墙分格优化设计摘要：本文主要针对单元式幕墙分格优化设计，展开分析，针对单元式幕墙的设计工作，进行了重点的分析和探讨，明确如何进行优化设计，提出了优化设计的方法和具体的对策，希望能够为今后的单元式幕墙设计带来参考。
关键词：单元式幕墙，分格，优化设计前言对于单元式幕墙的分格优化设计，我们应该更加清楚，在设计的过程中，应该采取怎么样的设计理念，同时如何将这种设计理念运用在我们的设计实践之中，才能够真正让理论应用于实践之中，提高设计的效果。
1 单元式幕墙的特点单元式幕墙是按幕墙的结构及安装施工方法进行分类中的一种，单元式幕墙的设计理念就是将幕墙产品即单元板块的制作与加工在加工厂全部完成，从而使得单元板块在项目建设现场安装实现高效。
具体做法为将单元式板块的玻璃、铝板、石材等面板材料与龙骨先在工厂内加工成型，并组装成单元体，最后将密封胶涂缝，并将单元板块运至项目施工现场，将单元板块整体安装在项目的主体结构上。
一般单元板块的高度是以建筑物的层高为准，宽度则以一个或多个分格宽度为准。
单元板块的龙骨连接采用公母料插接。
单元式幕墙的施工时间可与主体结构同步进行，可与土建结构工程交叉作业，同时施工。
由单元式幕墙的安装特点可见，单元式安装法不同于一般的框架式安装。
框架式安装法是将工厂加工后的立柱、横梁等构件运到工地逐件安装至主体结构上，再在龙骨之间镶嵌玻璃、金属板、石材或瓷板等面材，最后密封打胶形成幕墙体系。
而单元式安装法是在工厂将立柱、横梁等构件加工组装，然后安装镶嵌件（玻璃、金属板、石材或瓷板），再将密封胶涂缝而形成单元件，最后将其运到工地整块安装。
单元式幕墙在近年来因优点突出而被广泛应用于高层与超高层建筑，其优点主要表现为以下几方面：单元式幕墙气密性、水密性能好，将传统的密封胶堵水优化为导水，并以一个单元板块的高度或宽度作为气室分割单位，有利于保持压力均衡，从而提高气密性和水密性。
单元式幕墙的单元板块高度为层高，故传力简洁，构造和安装简便。
幕墙分格
主要考虑幕墙面板材料供应尺寸、建筑风格、开窗位置、防火处理，比如石材一般分格小于1000mm，价格便宜，安装也较方便；框式玻璃幕墙一般短边小于1200mm，长边小于2000mm（特殊需要也可以做到3m）；点式玻璃一般是短边小于1700mm，长边约在2400左右（正负500mm）；铝板一般控制短边，铝塑板小于1100mm，铝单板定尺加工，一般尺寸都可以作，以上一家之言，请指正！
幕墙的画分一般应考虑一下因素：
1、建筑艺术要求。
一般情况下，幕墙板块的边长比宜为1.2：1～1.5：
1，不宜大量划分为正方形和1：2以上的狭长矩形。
2、原材料的尺寸。
主要是考虑幕墙材料的利用率。
3、板材的划分应该与室内空间分隔向协调。
同一块板材不能跨越层，每一层都是一个独立的防火分区，就是板材不能跨越两个防火分区。
4、结构受力要求。
板块的划分应满足强度。
刚度、挠度等要求。
5、施工方法。
应保证安装方便，安全。
6、能耗。
浅谈幕墙工程分格设计
浅谈幕墙工程分格设计文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]浅谈幕墙工程分格设计谈幕墙工程分格设计摘要：分格图是幕墙施工图中分量最重的一部分，本文从一般常识、出材率、窗洞口、防火设计规范、其它分格方法等五方面并结合工程实例讲解幕墙分格设计。
关键词：幕墙设计分格一套完整的幕墙施工图纸一般包括设计说明、立面分格图、平面分格图、剖面分格图、大样分格图、节点详图等，其中一大部分是分格图。
幕墙分格一横线一竖线看似简单，一个建筑外立面横竖线分好实则很难，要考虑很多方面，设计规范、材料规格、材料强度刚度、室内房间布置、防火分区，还要考虑建筑规划效果、建筑风格、美学等等。
下面结合一些工程实例浅谈一下幕墙工程分格设计。
（以下凡是数字后面没有单位的，均为毫米）一、一般常识·横线条（宽度＞高度）亲切自然，竖线条（宽度＜高度）冷峻挺拔。
一般大型场馆、裙楼宜采用横线条，塔楼宜采用竖线条分格，这个没有定论，幕墙分格的首要原则是尊重建筑设计师的设计意图，以项目规划设计时的效果为准。
·分格尺寸的大小应保证幕墙的受力杆件与面板满足强度、刚度的设计规范要求。
·竖向分格线宜与室内房间隔墙相对应，同一分格板块不能跨越两个房间。
·从室内地面量起0.9～1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。
设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。
如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐；如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆。
·从室内地面量起1.5米左右不宜设置水平分格线，此高度为一般成年人的视线位置，此位置如设置横梁会阻挡人的视线，尽量避免在1.5米高度设置分格线，尤其是大型场馆、商业写字楼。
·开启扇宜设置在室内地面0.9米以上、1.5米以下的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
幕墙分格设计浅析
摘要：在建筑幕墙设计中，分格缝的设计在体现整个建筑的外观效果，呈现建
筑师设计构想方面有举足轻重的作用，是一个十分直观的表现形式。
本文即对
幕墙分格原则作一些介绍和分析，供幕墙设计师在深化设计时参考
关键词：幕墙；表皮分格；设计
1.前言
随着我国社会的进步，经济的发展，公共文化事业得到了极大的提升，各类
大型体育文化场馆建筑开始兴起，该类建筑往往成为一个个城市地标，建筑物本
身就是一个艺术品。
如何更好的呈现建筑效果，且使其能够长时间能够保持不变，这就要求我们必须要有新的理念和积极探索的精神。
其中幕墙表皮的分缝设计是
体现建筑外观的一个重要环节，与建筑外观可以说是息息相关，直接影响外观效果。
幕墙设计应尽量尊重建筑师的分格，不轻易做改动。
有些建筑师对幕墙材料的常用规格及相关性能不熟悉，分格不合理，造成施
工困难、材料浪费、造价过高等情况，幕墙设计师在深化幕墙图纸时应多与其沟通，进行合理化建议及引导。
2.幕墙分格设计原则
2.1功能性因素
开启扇位置的合理性：满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置。
其高度一般在离地面800-1200mm比较适宜。
（在幼儿园及小
学等楼房，幕墙的设计要多考虑到安全因素，可以考虑幕墙的开启位置偏高）
室内视线的良好性：离室内地面1400-1800mm的位置不要设置横向分格，因为
这高度正好是人的眼睛离地面的高度，这样会影响人在室内观察室外的效果。
与室内空间组合相适应，柱、墙的位置设立柱：在房间隔墙的位置设置竖向分格，这样有利于室内装修，可以很好的把两个房间分开，隔声效果好。
建筑的伸缩缝处：应结合节点作特殊处理，必须设置分格，且不宜过大。
特别注意公共场所功能性，例如火车站站房（参考铁道部颁发《铁路旅客车站细
部设计》）
比如：
①主入口门洞总高度应在3600mm以上，门扇的开启高度不应小于3000mm，每樘门的最小宽度不应小于2100mm。
②玻璃幕墙从楼、地面向上的第一块的玻璃分格高度不应小于2200mm。
③为了保证公共场所的良好视角效果，玻璃分格应尽可能加大。
2.2安全性因素
幕墙材料安全性：其最大分格的抗弯强度、抗剪强度和刚度必须满足国家规格要求、行业规范
幕墙的防火设计：防火层的作用是封堵火焰、高温浓烟的蔓延。
在幕墙设计中，必须对防火分区之间实行“横向竖向”的防火封堵。
竖向防火：楼
层与楼层之间；横向防火：一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修。
所以必须在楼板梁处设置
一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一
立柱，这样有利于固定防火封修板。
2.3经济性因素
2.3.1材料的利用率：分格大小应充分利用材料的常用规格，尽量提高原材料的利
用率，最大限度的发挥材料的力学性能，物尽其用（分格不宜太大，分格也不是
越小越好。
非标材料应该详细询问厂家，这对自己和公司都是负责的态度）。
比如：
①玻璃原片的常规尺寸为2440×3660mm，分格时尺寸应向1200或1800靠
近（分格大小必须考虑同时能适应钢化、镀膜、夹层等生产设备的加工能力）。
②铝单板的常规尺寸为1220×2440mm、1220x3040mm、1220x3660mm、1524x2440mm、1524x3040mm、1524x3660mm（长度方向一般可以定尺，但供货
周期变长、价格贵；考虑经济性，必须保证板块的一个尺寸必须小于1500mm。
超大尺寸的铝板，厂家可以通过铝焊加工等等）（特别注意铝板阳角位置）
③石材短边尺寸在600mm以内称为工程板，价格是最经济的；短边尺寸在600~800mm价格是比较适中的；当短边尺寸大于800，其价格将会大幅上升，尺
寸越大价格会以几何级数翻倍。
（短边尺寸优先选用600~800mm，且板块面积不宜大于1.0m2）
2.3.2互换性的设计：尽量保持板块分格大小一致，减少分格尺寸类型，提高加工、安装工作效率，降低工程成本。
比如石材分格尽量减少品种，有的工地2、3千
平米，设计了十几种石材，对现场分类、安装是非常痛苦的。
2.4美观性因素
幕墙设计分格一般不去修改原建筑设计师的分格，因为其审美观更专业。
幕墙设
计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动（前提条件是不能破
坏整体建筑风格）。
特别是国外建筑师对自己想要的外立面效果相当的了解，包括室内外装饰条的形
状大小，甚至在转角位置的胶缝到底该留在哪个面都非常清楚，更不要说让你动
他的分格了。
板块宽高比：黄金分割原则（比值0.618=1：1.6），分格比例尽量对称协调（便
于施工，美观）。
分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例。
竖明横隐：竖大横小；竖隐横明：竖小横大。
幕墙分格般分为：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳
当的感觉）、自由组合型（活泼自由，给人以动感）。
一般大型场馆，裙楼（扁宽的建筑）宜采用横向型，塔楼（窄高的建筑）宜
采用竖向型。
幕墙的胶缝：保证胶缝横平竖直，各立面的水平胶缝要交圈。
土建结构的特征：横梁布置与层高相协调，立柱的布置要考虑主体结构的轴
线网以及柱、墙的位置；转角及异形位置，考虑立柱自身长度及两边分格是否对称。
幕墙的分格形式直接影响着外装饰的效果，制作精品建筑时，要多考虑效果。
注意与周围建筑的协调性，考虑各种不同材料交界、组合的处理方式。
3.结论
对于幕墙表皮分格的缝的设计，应从建筑美观，材料利用率，设计规范，现
场施工等各种因素考虑，不能凭感觉随意设置，但是分格缝一般由建筑师确定，
如果施工单元有改动应该提前和建筑师及建设单位充分沟通，不能自行随意更改。
在一座建筑中，板缝是看是往往确定建筑物整体呈现的点睛之笔，幕墙缝也是建筑观感验收的重要组成部分。
参考文献
[1]建筑幕墙工程手册[M]赵西安北京:中国建筑工业出版社,2002年
[2]金属与石材幕墙规范中国国建筑科学研究院GB/T21086-2007
[3]浅谈幕墙设计方案章一峰浙江亚厦幕墙有限公司《门窗》2012/06。
