『数字电路』课程设计指导书
数字电路课程设计指导书_2010级
数字逻辑电路课程设计2012.2.13~2012.2.17南京师范大学计算机学院2011．12《数字逻辑电路》课程设计指导书一、课程设计目的课程设计作为数字逻辑电路课程体系的重要组成部分，目的是使学生进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养学生实际动手能力以及分析、解决问题的能力。
按照本学科教学培养计划要求，在学完专业基础课电路与电子技术和数字逻辑电路课程后，应进行课程设计，其目的是使学生更好地巩固和加深对基础知识的理解，学会设计中小型数字系统的方法，独立完成调试过程，增强学生理论联系实际的能力，提高学生电路分析和设计能力。
通过实践教学引导学生在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。
二、课程设计内容与要求1．教学基本要求要求学生独立完成选题设计，掌握数字系统设计方法；完成系统的组装配及调试工作；在课程设计中要注重培养工程质量意识，并写出课程设计报告。
教师应事先准备好课程设计任务书、指导学生查阅有关资料，安排适当的时间进行答疑，帮助学生解决课程设计过程中的问题。
2．能力培养要求2.1．通过查阅手册和有关文献资料培养学生独立分析和解决实际问题的能力。
2.2．通过实际电路方案的分析比较、设计计算、元件选取、组装调试等环节，掌握简单实用电路的分析方法和工程设计方法。
2.3．掌握常用仪器设备的使用方法，学会简单的实验调试，提高动手能力。
2.4. 综合应用课程中学到的理论知识去独立完成一个设计任务（可自拟创新课题）。
2.5 培养严肃认真的工作作风和严谨的科学态度。
三、课程设计报告的基本格式课程设计报告要给出结构框图，对总体设计思想进行阐述，井给出每个单元逻辑电路且论述其工作原理，文字说明部分要求内容完整，言简意赅，书写工整。
电路图规范、逻辑关系正确，表达完整清楚。
其基本内容与要求如下：1．总体设计思想。
根据功能要求确定整个电路的组成以及各单元电路完成的功能。
《数字电路》课程教学大纲
《数字电路》课程教学大纲课程编号：课程名称：数字电子技术基础总学时数：80 理论教学学时：60实验教学学时：20前修课程为高等数学，普通物理，电路分析，模拟电路。
后续课程有CPLD，数字信号处理，单片计，通讯原理等一、课程的任务与目的本课程是计算机科学和电子信息工程技术专业的一门专业基础课程。
主要任务是：1．系统的介绍数字系统的数学工具阐述数字系统的基本设计和分析方法。
2．通过数字电路的学习给后面的课程打下一定的理论和实践基础。
3．通过基本理论的学习掌握一定的数字系统的设计方法，及常用器件的应用，再结合实验、培养学生有一定的设计能力。
主要内容有：数制及转换，逻辑代数的公式、定理，逻辑函数的化简方法。
半导体二极管、三极管、MOS管的开关特性。
CMOS、TTL集成逻辑门。
组合逻辑电路的基本分析和设计方法。
加法器、比较器、编码器和译码器，数据选择器和分配器。
基本、同步、主从、边沿触发器、时钟触发器功能分类及转换。
时序电路的基本分析和设计方法。
计数器、寄存器、读/写存储器、只读存储器、序列脉冲发生器。
多谐振荡器，、施密特触发器。
数模、模数转换器。
教学重点与难点：教学重点是：逻辑代数的基本概念、公式、定理，逻辑函数的化简方法。
各种门电路的逻辑功能，两种集成逻辑门的电气特性。
各类触发器的逻辑功能及触发方式。
组合、时序电路的分析、设计方法。
常用典型组合、时序电路的功能、特点和应用。
典型中、大规模集成电路器件的功能和应用。
多谐、施密特、单稳的特点、功能、参数及应用。
数模、模数转换器的典型电路原理、输出量与输入量间的定量关系，特点、参数。
教学难点：逻辑代数的公式、定理的正确应用，逻辑函数化简的准确性。
集成逻辑门的电气特性。
组合、时序电路的设计。
触发器的触发方式以及脉冲产生，整形电路、数模、模数转换电路的工作原理。
采用的教学方法：课堂、实验、课程设计等相结合教材名称：电子技术基础数字部分康华光主编高等教育出版社2000年6月（第四版）主要参考书：１．高教出版社《数字电子技术基础》（四版）阎石编2．《数字电子技术基础》周良权高教出版社3．《数字电子技术基础简明教程》（第二版）余孟尝4．《数字电子技术基础》(第四版) 阎石高教出版社教学基本要求：第一章数字逻辑基础一、教学要求：1）掌握十、二、十六进制和8421码及其相互转换，了解八进制，余三码，GRAY和ASC Ⅱ码。
新版数字电路实验指导书
数字电子技术实验指导书适用专业：电子信息工程、应用电子浙江师范大学电工电子实验教学中心冯根良张长江目录实验项目实验一门电路逻辑功能的测试……………………………………验证型（1）实验二组合逻辑电路Ⅰ（半加器全加器及逻辑运算）…………验证型（7）实验三组合逻辑电路Ⅱ（译码器和数据选择器）………………验证型（13）实验四触发器………………………………………………………验证型（17）实验五时序电路（计数器、移位寄存器）………………………验证型（22）实验六组合逻辑电路的设计和逻辑功能验证……………………设计型（27）实验七 D/A-A/D转换器……………………………………………设计型（34）实验八 555定时的应用……………………………………………设计型（41）实验九集成电路多种计数器综合应用……………………………综合型（46）实验一门电路逻辑功能及测试一、实验目的1. 熟悉门电路的逻辑功能、逻辑表达式、逻辑符号、等效逻辑图。
2. 掌握数字电路实验箱及示波器的使用方法。
3、学会检测基本门电路的方法。
二、实验仪器及材料1、仪器设备：双踪示波器、数字万用表、数字电路实验箱2. 器件：74LS00 二输入端四与非门2片74LS20 四输入端双与非门1片74LS86 二输入端四异或门1片三、预习要求1. 预习门电路相应的逻辑表达式。
2. 熟悉所用集成电路的引脚排列及用途。
四、实验内容及步骤实验前按数字电路实验箱使用说明书先检查电源是否正常，然后选择实验用的集成块芯片插入实验箱中对应的IC座，按自己设计的实验接线图接好连线。
注意集成块芯片不能插反。
线接好后经实验指导教师检查无误方可通电实验。
实验中改动接线须先断开电源，接好线后再通电实验。
1.与非门电路逻辑功能的测试（1）选用双四输入与非门74LS20一片，插入数字电路实验箱中对应的IC 座，按图1.1接线、输入端1、2、4、5、分别接到K 1~K 4的逻辑开关输出插口，输出端接电平显示发光二极管D 1~D 4任意一个。
数字电路课程设计
2．设计方案
• 该控制系统由输入、输出和控制器模块构成，系 统结构框图如图3-6所示。输入模块完成裁判启动 命令和两个按钮信号的输入，其逻辑关系由门电 路实现；控制器模块完成对输入脉冲信号的统计， 由可预置加/减计数器构成（如74LS193），其预 置数为0100，作为加/减计数的起点，加/减计数 的脉冲源分别取自两个按钮信号，计数器输出状 态变量进行输出模块；输出模块完成计数器统计 信号的翻译（可由4-16线译器74LS154完成）与 显示（可由发光二极管完成）并给出一个此次比 赛结束信号。
智能机器人行走控制器设计
智能机器人行走控制电路,要求实现智能 机器人能够识别并绕开障碍物,在充斥着障碍物 的环境里自由行走。机器人的前端有一个接触 传感器,当遇到障碍物时传感信号X=1,否则传 感信号X=0.机器人有两个控制信号Y1和Y0,控 制脚轮行走,当Y1=1时控制机器人左转,Y0=1时 控制机器人右转,当Y1Y0=00时控制机器人直 行.机器人遇到障碍物时的转向规则是: 若上一 次是左转,则这一次右转,直到未探测到障碍物 时直行;若上一次是右转,则这一次左转,直到未 探测到障碍物时直行 。
二、学时分配
• 时间：16周*2课时；
分为两个教学实验单元： 第一单元20学时，主要内容是数字系统计算机仿真软 件及使用操作，选题、设计、仿真； 第二单元分别选作一个数字电路系统进行设计制作。
从所列实验项目中每个同学任选一个做 出硬件电路实物。
三、参考题目
• • • • • • • • • • 1．数字电子钟设计 2．洗衣机控制器设计 3．电饭堡控制器设计 4．四路彩灯显示系统设计 5．拔河游戏机控制器设计 6．汽车尾灯控制器设计 7．十字路口交通信号灯控制器设计 8．智能机器人行走控制器设计 9．串行输入信息中“1”数检测器设计 自选题
毕业设计180数字电子技术课程设计指导书[1]
![毕业设计180数字电子技术课程设计指导书[1]](https://img.taocdn.com/s3/m/4f3ad63aee06eff9aff8070c.png)
《数字电子技术》课程设计指导书黄冈职业技术学院机电工程系应用电子技术教研室丁群燕目录一、课程设计的基本任务二、课程设计的基本要求1、初步掌握数字电路分析和设计的基本方法2、培养一定自学能力和独立分析问题、解决问题的能力3、掌握组装电子产品的基本技能4、培养科学实践的作风三、课程设计的基本步骤和方法1、方案设计2、组装调试3、工艺设计4、总结鉴定四、课程设计实验文件的标准格式五、参考选题及参考方案选题一、定时抢答器1、设计要求2、课题涵盖的知识点3、单元电路的设计（1）定时抢答器的框图和参考电路图（2）编码器（3）译码显示器（4）锁存器（5）定时电路4、整机电路的安装调试（1）安装（2）调试选题二、汽车尾灯控制电路的设计1、设计要求2、课题涵盖的知识点3、单元电路的设计（1）汽车尾灯控制电路设计的框图和参考电路图（2）运行状态表（3）三进制计数器的设计（4）译码驱动电路的设计（5）开关控制电路的设计4、整机电路的安装调试（1）安装（2）调试一．课程设计的基本任务本课程设计的基本任务任务，着重培养学生对数字集成电路应用方面的综合实践技能，掌握综合运用理论知识解决实际问题的能力。
学生通过电路设计、安装、调试、整理资料、答辩等环节，形成独立思考问题的能力，以及培养他们课本知识以外的一些科技工作者必须具备的基本技能，并培养学生的创新能力和再学习的能力。
如查阅资料、懂得如何根据需要选择器件等，从而逐步熟悉开展科学实践的程序和方法。
二．课程设计的基本要求通过课程设计各环节的实践，应使学生达到如下要求：1．初步掌握数字逻辑电路分析和设计的基本方法（1）根据设计任务和指标，初选电路；（2）通过调查研究、设计计算，确定电路方案；（3）掌握正确的布线方法；（4）选择元器件，检测元器件，安装电路，并通过调试改进方案；（5）．分析实验结果，写出设计总结报告。
2．培养一定自学能力和独立分析问题、解决问题能力包括：（1）学会自己分析、找出解决问题的方法；（2）对设计中遇到的问题，能独立思考，查阅资料，寻找答案；（3）掌握一些测试电路的基本方法，实验中出现一般故障，能通过“分析、观察、判断、试验、再判断”的基本方法独立解决；（4）能对实验结果进行分析和评价。
数电课程设计任务书

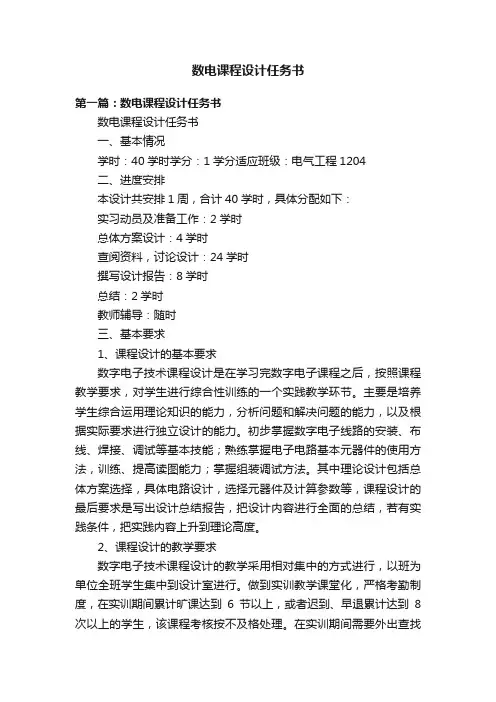

数电课程设计任务书第一篇：数电课程设计任务书数电课程设计任务书一、基本情况学时：40学时学分：1学分适应班级：电气工程1204二、进度安排本设计共安排1周，合计40学时，具体分配如下：实习动员及准备工作：2学时总体方案设计：4学时查阅资料，讨论设计：24学时撰写设计报告：8学时总结：2学时教师辅导：随时三、基本要求1、课程设计的基本要求数字电子技术课程设计是在学习完数字电子课程之后，按照课程教学要求，对学生进行综合性训练的一个实践教学环节。
主要是培养学生综合运用理论知识的能力，分析问题和解决问题的能力，以及根据实际要求进行独立设计的能力。
初步掌握数字电子线路的安装、布线、焊接、调试等基本技能；熟练掌握电子电路基本元器件的使用方法，训练、提高读图能力；掌握组装调试方法。
其中理论设计包括总体方案选择，具体电路设计，选择元器件及计算参数等，课程设计的最后要求是写出设计总结报告，把设计内容进行全面的总结，若有实践条件，把实践内容上升到理论高度。
2、课程设计的教学要求数字电子技术课程设计的教学采用相对集中的方式进行，以班为单位全班学生集中到设计室进行。
做到实训教学课堂化，严格考勤制度，在实训期间累计旷课达到6节以上，或者迟到、早退累计达到8次以上的学生，该课程考核按不及格处理。
在实训期间需要外出查找资料，必须在指定的时间内方可外出。
课程设计的任务相对分散，每3名学生组成一个小组，完成一个课题的设计。
小组成员既有分工、又要协作，同一小组的成员之间可以相互探讨、协商，可以互相借鉴或参考别人的设计方法和经验。
但每个学生必须单独完成设计任务，要有完整的设计资料，独立 1 撰写设计报告，设计报告雷同率超过50%的课程设计考核按不及格处理。
四、设计题目及控制要求（根据自己的题目及其控制要求填写）五、设计报告设计完成后，必须撰写课程设计报告。
设计报告必须独立完成，格式符合要求，文字（不含图形、程序）不少于2000字，图形绘制规范。
14年春数字电路课程设计任务书
重庆大学城市科技学院电气学院数字电路课程设计任务书课题:数字秒表的电路设计一、设计目的1.掌握数字秒表的设计、组装与调试方法。
2.熟悉集成电路的使用方法。
二、设计任务与要求1.设计任务设计一个能以两位数显示的数字秒表。
2.设计要求基本要求：(1) 两位数码显示功能，能够从“0”到“59”依次显示，显示到“56”时，蜂鸣器持续发出5秒的报警。
(2) 具有手控记秒、停摆和清零功能。
发挥部分：自动报警时，在56秒时，自动发出鸣响声，步长1s，每隔1s鸣叫一次，前两响是低音，最后一响结束为下一个循环开始。
3.设计步骤(1)根据课题，查阅相关资料。
(2)根据提供的元器件，画出系统原理框图，确定基本电路。
(3)用Multism进行仿真验证，修改。
(4)用万能电路板焊接电路，并调试。
(5)撰写课程设计报告。
三、提供的器材清单四、总结报告1.总结数字秒表电路的整体设计、安装与调试过程。
要求有电路图、原理说明、电路所需元件清单、电路参数计算、元件选择、测试结果分析。
2.分析安装与调试中发现的问题及故障排除的方法。
3.设计心得体会。
五、安装要求1、无件安装：电阻平装，二极管紧贴板，三极管根部距板0.5CM。
2、焊点：圆润光滑、无毛刺，无虚焊、假焊、错焊。
3、布线：做到“横平竖直”，无交叉，布线清爽美观。
4、连线细心，耐心，不连错，不漏连，照图反复检查。
附件1：课程设计报告格式课题：专业：班级：学号：姓名：指导教师：设计日期：成绩：重庆大学城市科技学院电气学院×××设计报告（二号黑体）一、设计目的作用（三号宋体，加粗）××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××（小四号宋体）二、设计要求（三号宋体，加粗）说明：指所设计题目的具体要求××××××××××××××××××××××××××××××××××。
《数字电路与逻辑设计》教学大纲
《数字电路与逻辑设计》教学大纲课程名称: 数字电路与逻辑设计课程代码：0773127课程性质：专业必修课程说明：讲授+实训总学时数：64（48+16）学分数：4（理论3+实训1）适用专业：计算机科学与技术（本科）一、课程简介《数字电路与逻辑设计》是计算机科学与技术专业的必修课程，是一门集数字电子技术与逻辑设计、软件与硬件、理论与实践为一体的课程。
作为一门学科与专业技术基础性课程，本课程的学习将为学生后续的计算机组成与体系结构、操作系统、计算机网络基础、单片机原理及应用、嵌入式应用与开发等课程的学习打下必要的基础。
（一）课程目标围绕各种电子元器件构成的组合电路和时序电路的分析学习和实训，使学生在获得数字电子技术方面的基础理论和基本技能的同时，注重培养学生的数字电路分析思路和设计理念，结合计算机相关知识，理解计算机系统结构，并为后继相关课程的深入学习和实际应用打下理论基础。
职业能力目标●对逻辑电路基本单元（门电路和触发器）的特性和工作原理的掌握；●组合逻辑电路、时序逻辑电路分析和设计能力的培养；●对数字集成新技术的了解；●能使用Multisim平台仿真验证、分析和设计简单的数字电路或较为复杂的数字系统；●数字系统综合设计和应用能力的培养；●跟踪新知识与新技术的学习能力的培养；●沟通与表达能力的培养。
（二）课程设计思路本课程着眼于培养学生的设计理念和提升工程实践技能，为后继相关课程的深入学习和实际应用打下基础，激发学生对计算机在嵌入式方向应用的兴趣。
本课程设计以培养学生数字电路的分析和设计能力为核心。
课堂主要以理论教学为主，进行每章节知识点的讲解，章节中穿插辅以Multisim平台仿真案例实训教学；课外以单元练习、课后辅导为主，辅以学生自学文档资料、mooc学习。
让学生在教、学、做中掌握知识要义，养成学生重器件功能及应用等外部特性、轻内部结构分析，逐步养成学生查阅手册、选择元器件参数的能力。
（三）课程内容框架本课程包含理论体系和实践体系。
数字电路实验指导书
数字逻辑电路实验指导书南京师范大学计算机系2017．10数字逻辑电路实验Digital Logic Circuits Experiments一、实验目的要求：数字逻辑电路实验是计算机科学与技术专业的基础实验，与数字逻辑电路理论课程同步开设（不单独设课），是理论教学的深化和补充，同时又具有较强的实践性，其目的是通过若干实验项目的学习，使学生掌握数字电子技术实验的基本方法和实验技能，培养独立分析问题和解决问题的能力。
二、实验主要内容：教学内容分为基础型、综合型，设计型和研究型，教学计划分为多个层次，学生根据其专业特点和自己的能力选择实验，1～2人一组。
但每个学生必须选做基础型实验，综合型实验，基础型实验的目的主要是培养学生正确使用常用电子仪器，掌握数字电路的基本测试方法。
按实验课题要求，掌握设计和装接电路，科学地设计实验方法，合理地安排实验步骤的能力。
掌握运用理论知识及实践经验排除故障的能力。
综合型实验的目的就是培养学生初步掌握利用EDA 软件的能力，并以可编程器件应用为目的，培养学生对新技术的应用能力。
初步具有撰写规范技术文件能力。
设计型实验的目的就是培养学生综合运用已经学过的电子技术基础课程和EDA软件进行电路仿真实验的能力，并设计出一些简单的综合型系统，同时在条件许可的情况下，可开设部分研究型实验，其目的是利用先进的EDA软件进行电路仿真，结合具体的题目，采用软、硬件结合的方式，进行复杂的数字电子系统设计。
数字逻辑电路实验实验1 门电路逻辑功能测试实验预习1 仔细阅读实验指导书，了解实验内容和步骤。
2 复习门电路的工作原理及相应逻辑表达式。
3 熟悉所用集成电路的引线位置及各引线用途。
4 熟悉TTL门电路逻辑功能的测试。
5 了解数字逻辑综合实验装置的有关功能和使用方法。
实验目的1 熟悉数字逻辑实验装置的有关功能和使用方法。
2 熟悉双踪示波器的有关功能和使用方法。
3 掌握门电路的逻辑功能，熟悉其外形和外引线排列。
数字电路教学大纲
数字电路教学大纲一、课程简介本课程旨在介绍数字电路的基本理论和设计方法，帮助学生建立数字电路分析与设计的基本能力。
通过本课程的学习，学生将掌握数字电路的基本概念、逻辑门、布尔代数、组合逻辑电路、时序逻辑电路等知识。
二、教学目标1. 理解数字电路的基本理论和设计原理；2. 掌握数字电路的逻辑运算和布尔代数；3. 能够设计和分析组合逻辑电路和时序逻辑电路；4. 具备解决实际数字电路设计问题的能力。
三、教学内容1. 数字电路基础知识- 二进制数系统- 逻辑代数和布尔代数- 逻辑门及其特性2. 组合逻辑电路设计- 组合逻辑电路的基本结构- 卡诺图方法简化布尔表达式- 组合逻辑电路的设计与分析3. 时序逻辑电路设计- 时序逻辑电路的时钟信号- 触发器及其应用- 状态机设计方法四、教学方法1. 理论讲授通过讲解理论知识，使学生建立数字电路的基本概念和理论框架。
2. 实例分析通过具体的实例，帮助学生理解数字电路的设计过程和方法。
3. 实践操作通过实验操作，增强学生对数字电路理论知识的实际运用能力。
五、教学评估1. 平时表现考察学生课堂表现、作业完成情况和参与度。
2. 期中考试考察学生对数字电路基础知识的掌握情况。
3. 期末考试考察学生对组合逻辑电路和时序逻辑电路设计的能力。
六、教材参考1. 《数字电路与逻辑设计》2. 《数字电路设计与仿真》3. 《数字逻辑与数字系统设计》七、教学安排1. 开设学期：大三上学期2. 授课时间：每周三节课，每节90分钟3. 实验教学：每周一次，每次180分钟通过本课程的学习，学生将掌握数字电路设计的基本方法和技巧，为未来在数字电路领域的深入研究和实践打下坚实基础。
希望学生在学习过程中勤奋钻研，不断提升自己，取得优异的成绩。
祝各位同学学习愉快！。
数字电路课程设计
数字电路实验与课程设计 3、原理框图：
L
按
P
点
键 控
地址 模块
M
阵
|
R
系
制
O
统
M
数字电路实验与课程设计
4、思考题： a. 如何进行滚动汉字显示。 b. 如何控制滚动方向（上下、左右）。 c. 如何实现一些简易的点的运动。
数字电路实验与课程设计
一、智力竞赛抢答器： 二、盲人报时钟： 三、电子锁及门铃电路设计： 四、交通信号灯的自动控制： 五、汉字滚动显示： 六、 BCD码除法器： 七、 BCD码乘法器： 八、自动售货机： 九、自适应频率测量仪： 十、自动电梯控制器：
数字电路实验与课程设计 3、原理框图：
分
计时
频
模块
模
置数
模块 块
扫
彩
描
灯
电
系
路
统
数字电路实验与课程设计
4、思考题： a. 还有什么其它新颖的显示方式，如何实现。 b.如何设置计时参数模块实现自主调控时间间隔。 c. 信号线、组选线几种不同的状态循环构成了一 个简易的状态机，了解并阐述状态机的概念。
（70分）
三、彩灯循环显示： （80分）
四、简易波形发生器： （80分）
五、汉字显示：
（90分）
数字电路实验与课程设计 一、加减可调计数器：（70分） 1、任务要求：
要求实现一个23进制的加减可调计数器。 用拨码开关来控制计数器的加减功能。 计数器的计数过程要用数码管显示出来。
注意：只能用两个数码管显示计数器的加减过程。
数字电路实验与课程设计 下图为lpm_rom：
数字电路实验与课程设计
在lpm_rom上点击右键，选择Edit ports/ Parameters..，会出现以下对话框：
《数字电路教案》
《数字电路教案》word版一、课程简介1.1 课程背景数字电路是电子工程与计算机科学的基础课程，广泛应用于现代电子设备中。
本课程旨在让学生掌握数字电路的基本原理、设计方法和应用技巧。
1.2 课程目标通过本课程的学习，学生将能够：（1）理解数字电路的基本概念和基本元件；（2）掌握逻辑门、逻辑函数和逻辑代数的基本知识；（3）学会使用常见的数字电路芯片和电路设计方法；（4）应用数字电路设计原理分析和解决实际问题。
二、教学内容2.1 数字电路的基本概念讲解数字电路的定义、特点和分类，以及数字电路的基本组成元素。
2.2 逻辑门介绍与门、或门、非门、异或门等基本逻辑门的功能和符号表示，并通过实验演示其应用。
2.3 逻辑函数与逻辑代数讲解逻辑函数的定义、表示方法，以及逻辑代数的基本运算规则和定律。
2.4 数字电路的设计方法介绍组合逻辑电路、时序逻辑电路的设计方法，以及常见的数字电路芯片如触发器、计数器、寄存器等的工作原理和应用。
3.1 讲授与实验相结合通过课堂讲解，使学生掌握基本概念和理论知识；通过实验，使学生熟悉数字电路的实际应用和操作技能。
3.2 案例分析分析实际数字电路设计案例，使学生学会运用所学知识解决实际问题。
3.3 小组讨论与合作鼓励学生进行小组讨论，培养团队合作精神，提高解决问题的能力。
四、课程考核4.1 平时成绩包括课堂表现、作业完成情况和小测验等，占总成绩的30%。
4.2 实验报告完成实验并提交实验报告，占总成绩的30%。
4.3 期末考试期末考试包括笔试和实际操作，占总成绩的40%。
五、教学资源5.1 教材推荐使用《数字电路》等相关教材。
5.2 实验设备准备数字电路实验箱、逻辑门芯片、触发器、计数器等实验设备。
5.3 网络资源提供数字电路相关课件、习题库和在线答疑平台，方便学生学习和交流。
6.1 课时安排本课程共计32课时，其中课堂讲授24课时，实验操作8课时。
6.2 授课计划详细安排每个课时的教学内容，包括理论讲解、实验演示和练习时间。
《数字电子技术课程设计》教学大纲
《数字电子技术课程设计》教学大纲1 课程设计的目的与要求1.1 教学目的本课程设计的目的是通过指导学生循序渐进地独立完成数字电路的设计任务，加深学生对理论知识的理解，有效地提高了学生的动手能力，独立分析问题、解决问题能力，协调能力和创造性思维能力。
着重提高学生在数字电路应用方面的实践技能，树立严谨的科学作风，培养学生综合运用理论知识解决实际问题的能力。
学生通过电路的设计、安装、调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。
1.2 教学要求从课程设计的目的出发，通过设计工作的各个环节，达到以下教学要求：（1）让学生初步掌握典型数字电路的试验、设计方法。
根据设计任务、技术指标、对课题进行分析；通过查阅资料、理论计算，得到设计方案；选择元器件，搭接线路，实现方案；分析实验结果，写出设计总结报告。
（2）通过对典型数字电路的设计和仿真，掌握利用EWB软件的分析和设计电路；（3）培养学生一定的自学能力和独立分析问题、解决问题能力。
通过独立思考问题、查阅工具书、参考文献、寻找解决问题的途径；掌握常用基本电路的调试、测试的一般规律、常用测试仪器仪表的使用；对设计结果独立进行分析、评价。
（4）让学生树立严肃认真、一丝不苟、实事求是的科学作风。
具有一定生产观、经济观和全局观。
2 课程设计的内容2.1 课程设计题目的选择学生可根据自己的兴趣、爱好、能力等实际情况选择一道题目进行设计。
2.2 课程设计的题目及要求2.2.1 题目一：智力竞赛抢答装置（1）基本功能①4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应。
②给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。
③抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时给出音响提示，封锁输入编码电路，禁止其他选手抢答。
数字电路课程设计
数字电路课程设计学生姓名：学号：学院：通信指导老师：郭磊目录课程设计一：多数表决器课程设计二：一位全加器课程设计三：四位主蕴含项探测器课程设计四：四位二进制数—格雷码转换器课程设计五：四位密码锁课程设计六：手动记分控制电路课程设计七：4位二进制全加器课程设计八：通道数据分时传送系统一、多数表决器设计思路：奇数个人进行表决，若有一半以上的人同意，则输出1，否则输出0。
把人等效成输入端，则此表决器有三个输入，一个输出端，在其中两个输入端为1时输出1，否则输出0。
真值表和器件的模型如上图所示。
用verilog进行仿真有如下结果：实验代码：modulemajorit(a,b,c,f);output f;input a,b,c;wire x,y,z;assign x=a&b;assign y=a&c;assign z=~a&b&c;assign f=x|y|z;endmodule得出的器件形式如下：进行测试，测试代码如下：module HHH;// Inputsreg a;reg b;reg c;// Outputswire f;// Instantiate the Unit Under Test (UUT)majorituut (.a(a),.b(b),.c(c),.f(f));initial begin// Initialize Inputsa = 0;b = 0;c = 0;// Wait 100 ns for global reset to finish#10;// Add stimulus here#10 a=0;b=0;c=0;#10 a=0;b=0;c=1;#10 a=0;b=1;c=0;#10 a=0;b=1;c=1;#10 a=1;b=0;c=0;#10 a=1;b=0;c=1;#10 a=1;b=1;c=0;#10 a=1;b=1;c=1;endendmodule测试波形图：二、一位全加器设计思路：按照二进制数加法的方法，将三个输入端（包括进位端，加数端）进行运算，并且列出真值表，画出卡诺图并化简，即可得到一位全加器的逻辑函数式。
