干式变压器培训资料(doc 13页)

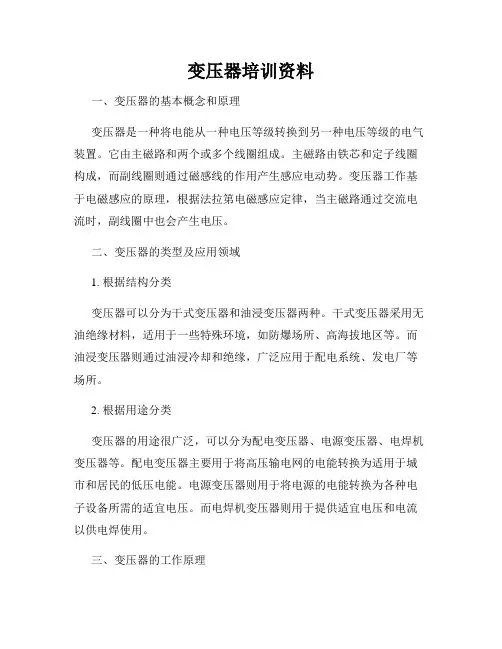

变压器培训资料
变压器培训资料一、变压器的基本概念和原理变压器是一种将电能从一种电压等级转换到另一种电压等级的电气装置。
它由主磁路和两个或多个线圈组成。
主磁路由铁芯和定子线圈构成，而副线圈则通过磁感线的作用产生感应电动势。
变压器工作基于电磁感应的原理，根据法拉第电磁感应定律，当主磁路通过交流电流时，副线圈中也会产生电压。
二、变压器的类型及应用领域1. 根据结构分类变压器可以分为干式变压器和油浸变压器两种。
干式变压器采用无油绝缘材料，适用于一些特殊环境，如防爆场所、高海拔地区等。
而油浸变压器则通过油浸冷却和绝缘，广泛应用于配电系统、发电厂等场所。
2. 根据用途分类变压器的用途很广泛，可以分为配电变压器、电源变压器、电焊机变压器等。
配电变压器主要用于将高压输电网的电能转换为适用于城市和居民的低压电能。
电源变压器则用于将电源的电能转换为各种电子设备所需的适宜电压。
而电焊机变压器则用于提供适宜电压和电流以供电焊使用。
三、变压器的工作原理1. 变压器的磁化过程当交流电源施加在主线圈上时，主线圈中会形成一个交变磁场。
这个交变磁场通过铁芯传导到副线圈中，副线圈中也会形成一个交变磁场。
这个磁场的强弱决定了感应电动势的大小。
2. 变压器的变比关系根据变压器的原理，主副线圈匝数之比等于两个线圈的电压之比。
即N1/N2 = U1/U2，其中N1和N2分别为主副线圈的匝数，U1和U2为主副线圈的电压。
3. 变压器的效率和损耗变压器的效率可以通过功率输入与输出的比值来计算。
常见的损耗包括铜损和铁损。
铜损是指通过线圈中电流通行而产生的损耗，铁损则是指通过铁芯中的磁感线而产生的损耗。
四、变压器的维护和保养为了确保变压器的正常工作和延长使用寿命，需要进行定期的维护和保养。
常见的维护措施包括清洗变压器表面，检查和紧固连接螺钉，维护冷却系统，及时更换磨损的零件等。
此外，还需要定期对变压器进行检测和测试，确保其电气性能符合要求。
五、结语变压器作为电力系统的重要组成部分，在现代工业生产和日常生活中扮演着不可或缺的角色。

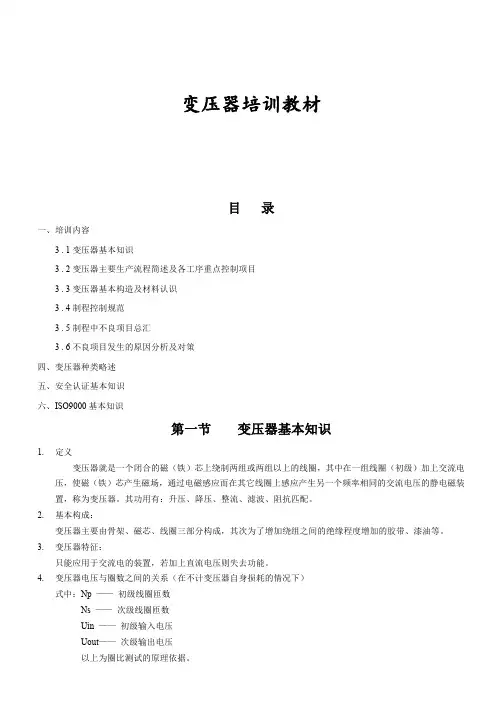

变压器培训教材
变压器培训教材目录一、培训内容3.1变压器基本知识3.2变压器主要生产流程简述及各工序重点控制项目3.3变压器基本构造及材料认识3.4制程控制规范3.5制程中不良项目总汇3.6不良项目发生的原因分析及对策四、变压器种类略述五、安全认证基本知识六、ISO9000基本知识第一节变压器基本知识1.定义变压器就是一个闭合的磁（铁）芯上绕制两组或两组以上的线圈，其中在一组线圈（初级）加上交流电压，使磁（铁）芯产生磁场，通过电磁感应而在其它线圈上感应产生另一个频率相同的交流电压的静电磁装置，称为变压器。
其功用有：升压、降压、整流、滤波、阻抗匹配。
2.基本构成：变压器主要由骨架、磁芯、线圈三部分构成，其次为了增加绕组之间的绝缘程度增加的胶带、漆油等。
3.变压器特征：只能应用于交流电的装置，若加上直流电压则失去功能。
4.变压器电压与圈数之间的关系（在不计变压器自身损耗的情况下）式中：Np——初级线圈匝数Ns——次级线圈匝数Uin——初级输入电压Uout——次级输出电压以上为圈比测试的原理依据。
第二节变压器主要生产流程及各工序重点注意项目1.生产前技术资料、工具、夹具、仪器、设备的状态确认。
2.原材料上线——数量及规格的确认。
3.备料1)备铜线及引线长度：注意事项：铜线不可打结、扭曲，长度依据指示要求，数量依据订单数量及单个用量去剪，不可多备以防浪费。
2)备屏蔽铜片：注意事项：铜片剪口平整，不可起毛边或剪斜，长度依据指示要求。
铜片焊点要光滑、平整，焊点需盖住引线端部，尺寸依据指示要求。
3)焊端子注意事项：端子扣内必须充满线头，以避免松脱。
焊锡时，锡流不可长于5mm以上。
其余流程参考3.4《制程控制规范》。
第三节变压器基本结构和材料认识及使用1.变压器基本结构变压器主要由骨架（BOBBIN），铜线（WIRE）、磁芯（CORE）构成，线圈内绝缘阻隔用胶带。
2.变压器所使用的材料：1)骨架（BOBBIN）：A.材质：电木骨架：耐热性好，较脆。
干式变压器基础知识讲座(磁路部分)
（2）无孔绑扎，拉板夹紧结构 这种结构通常用在铁芯直径范围：三相三柱式￠400mm~ ￠900mm，紧固件用拉板代替拉螺杆。 这种结构器身吊运时，靠拉板通过销轴将上下夹件连成一体，承受器身重量以及发生短路时绕组 所产生的轴向力。在容量较大时，用低磁钢板加工拉板，并且在中间开一道或数道长槽以减少附加 损耗。铁芯尺寸较大时，铁轭的夹紧结构常用钢带绑扎结构或玻璃胶带绑扎结构。
（B）铁心机械强度
铁芯本体以及与绕组组成的器身都必须形成一个坚强的整体结构，以承受产品在制造、运输和运行 过程中可能受到的作用力为此，必须分析计算铁芯个结构的强度。 1.长期作用力； 2.较短时间的作用力 3.瞬时作用力
（C）铁芯的温升和散热
变压器的散热必须保证使其温升不超过规定的温升限值。不同容量的变压器，通过对铁芯温升的计 算来确定铁芯内部散热面积，以保证运行中变压器温升在规定温升限值以内，从而确保变压器安全运行。
4、干式变压器的种类
干式电力变压器、配电变压器、牵引整流变压器，接地变压器，消弧线圈等特种干式 变压器和非标干式变压器、干式电抗器等品种。
5、干式变压器的原理
干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装 置。在一个由彼此绝缘的硅钢片叠成的闭合铁心上套上两个彼此绝缘的绕组就构成了 干式变压器。变压器的主要功能有：电压变换、阻抗变换、隔离及文雅（磁饱和变压 器）等。 变压器的基本工作原理：当一个正弦交流电压U1加在初级线圈两端时，导线中就有 交流电流I1并产生交变磁通Φ 1，沿着铁心穿过初级线圈和次级线圈形成闭合磁路。在 次级线圈中感应出互感电势U2，同时Φ 1也会在初级线圈上感应出一个自感电势E1， E1 的方向与所加电压U1的方向相反而幅度相近，从而限制了I1的大小。为了保持磁通Φ 1 的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级线 圈没有接负载，而初级线圈中仍有一定的电流，这个电流我们称之为“空载电流”。 如果变压器次级线圈接上负载，次级线圈中就产生电流I2，并因此而产生磁通Φ 2 ， Φ 2的方向与Φ 1相反，起了相互抵消的作用，使铁心中总的磁通量有所减小，从而使初 级自感电势E1减少，其结果使I1增大，可见初级电流与次级负载有密切的关系。当次级 负载电流加大时， I1增加， Φ 1也增加，并且Φ 1增加部分正好补充了被Φ 2所抵消的那 部分磁通，以保持铁心里总磁通不变。
(培训体系)干式变压器培训资料
干式变压器培训1、干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。
当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。
但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。
到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。
而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。
二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。
而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。
油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。
由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。
自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。
2、干式变压器的发展现状目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。
干式变培训教材
干式变培训教材干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路、机械设备等变压器，在电厂中，一般汽机变压器、锅炉变压器、除灰变压器、脱硫变压器等都是干式变压器，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
一、干式变压器结构特点1.铁芯：采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。
2.绕组：有以下几种:(1)缠绕式；(2)环氧树脂加石英砂填充浇注； (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)； (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用（3）,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)。
3.高压绕组：一般采用多层圆筒式或多层分段式结构。
4.低压绕组：一般采用层式或箔式结构。
二、干式变压器形式1.开启式：是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的环境内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。
2.封闭式：器身处在封闭的外壳内,与大气不直接接触。
(由于密封.散热条件差.主要用于矿用它属于是防爆型的)。
3.浇注式：用环氧树脂或其它树脂浇注作为主绝缘,它结构简单。
体积小。
适用于较小容量的变压器。
三、干式变压器特点及结构1.干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
2.干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%。
适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
变压器知识培训资料全
变压器知识培训资料全xx年xx月xx日CATALOGUE 目录•变压器的基本概念•变压器的组成与结构•变压器的工作运行与维护•变压器的性能指标与测试•变压器的设计制造与选型•变压器的发展趋势与新技术应用01变压器的基本概念变压器是一种利用电磁感应原理改变交流电压的设备，主要由初级线圈、铁芯和次级线圈组成。
变压器的定义当一个交流电通过初级线圈时，会产生变化的磁场，这个磁场会在次级线圈中产生感应电动势，从而改变电压大小。
工作原理变压器的定义与工作原理变压器的种类根据不同的用途和性能参数，变压器可分为电力变压器、特种变压器、干式变压器、油浸式变压器等。
变压器的用途变压器在电力、工业、通信、建筑等领域有着广泛的应用，如电力系统中的升压器和降压器，工业中的加热和生产机械的驱动等。
变压器的种类与用途优点变压器具有效率高、维护方便、可靠性高、过载能力强等优点。
缺点变压器也有一定的局限性，如体积大、成本高、对温度和湿度敏感等。
此外，由于其工作原理的限制，变压器的电压和电流调节范围有限。
变压器的优缺点分析02变压器的组成与结构1变压器的组成与结构23变压器主要由初级线圈、次级线圈和铁芯构成。
初级线圈指输入电流的线圈，次级线圈指输出电流的线圈，铁芯是磁力线的通路。
初级和次级线圈的匝数比决定了变压器的变比。
03变压器的工作运行与维护变压器的运行方式变压器的主要组成部分包括初级线圈、次级线圈和铁芯。
变压器的工作原理利用电磁感应原理，当加电时，初级线圈产生磁场，次级线圈产生电动势。
变压器的额定电压和电流根据变压器的额定容量和负载情况，输出电压和电流也不同。
03变压器的维护定期检查变压器的运行状况，清扫灰尘，检查电缆和接线端子等部位，保持变压器的良好状态。
变压器的操作与维护01变压器的安装应选择干燥、通风、无尘的场所，并按照规定的方法和步骤进行安装。
02变压器的使用在操作前应了解变压器的使用范围和使用方法，并按照规定操作。
油式及干式变压器基础知识培训课件
部份图片展示
干变
• 部份图片展示
干变
• 部份图片展示
干变
• 七、干变现行能效等级
干变
八 、干变订货注意事项
○ 性能参数 ○ 配置要求：主要是注意温控、外壳材质、高度、防护等级、及外壳上的那几种常见配置 ，因公司目前没有标配，所以订
货时要与用户进行确认。 ○ 安装要求：一般重庆周边我司可以提供安装，但只要用户没特别提出，默认由用户安，除此之外的我司不提供现场安装
油， 变压器油试验问题，我们出厂时都做了油试验，合格后才能出厂，客户现场一般要求现场取油样送三方试验
，此类送校试验属用户或安装单位负责。
油变
九．关于质保期及售后服务的相关事宜
○ 一般无特殊要求，质保期是一年，质保期内， 产品的问题我司免费售后，三包服务等
○ 过质保期后，我们也是实行终身维护制，根据 情况收取相应费用
变压器产品基 本知识培训
油变
一、变压器常见分类
按冷却方式分为：油浸自冷（ONAN）、强油风 冷（OFAF）、强油导向风冷（ODAF）、强油 导向水冷（ODWF）等；
按绕组数分为：双绕组变压器、三绕组变压器； 按绕组导线材料分为：铜芯、铝芯； 按调压方式分为：无载、有载。 按用途分为：升压变压器、降压变压器、配电变
油变
六、电力变压器能效等级分为３级，其中１级能效最高，损耗最低
变
七、常见订货注意事项
变压器油号：25#和45#，需注意使用地温度 变压器电压等级是否特殊：有6KV,10KV,35KV 38.5KV 110KV 等…… 800及以下产品没有配瓦斯温控，一般卖给成套厂的他们需要配温控仪，这个是单独随货同行，一般都没
有安装在变压器本体上 500以下的没有标配接线排，如果客户需要时需另行备注，同时接线排需要注意型号，有斜排，有直排，
培训体系干变培训资料
（培训体系）干变培训资料干式变压器培训1、干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，且研制出第壹台工业实用性变压器距今已有壹个多世纪了。
当时和以后的壹段时期内，所生产的变压器无例外的均为干式变压器。
但限于当时的绝缘材料的水平,那时的干变难于实现高电压和大容量。
到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。
而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。
二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。
而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,于运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。
油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存于假油位现象;4、当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5、由于运行中存于渗漏油、缺油等现象,导致运行中必需采取补油措施。
由于油浸式变压器上面种种的缺点，因而人们迫切需要壹种既能深入负荷中心，又能防火、防爆且且环保性能好的变压器。
自1964年德国AEG公司研制出第壹台环氧浇注干式变压器起，干式变压器进入壹个大发展的阶段，和此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，壹类为环氧树脂型干式变压器，另壹类为H级敞开型干式变压器。
干式变压器培训计划
干式变压器培训计划一、培训目的：干式变压器是一种常见的电力设备，在电力系统中发挥着重要的作用。
为了确保干式变压器的安全运行，提高工作人员的技能和知识水平，制定干式变压器培训计划，对相关人员进行系统性的培训，以提高他们的专业能力和工作技能。
二、培训对象：1. 电力系统维护人员2. 电气工程师3. 运维人员4. 相关工程技术人员三、培训内容：1. 干式变压器的基本原理和结构(1) 变压器的工作原理(2) 干式变压器的结构和主要部件(3) 不同类型的干式变压器2. 干式变压器的安装与调试(1) 安装前的准备工作(2) 安装过程中的注意事项(3) 调试和运行3. 干式变压器的维护与检修(1) 维护的目的和意义(2) 维护的方法和周期(3) 常见故障排除和处理4. 干式变压器的安全操作规程(1) 电气安全知识(2) 设备操作规程(3) 应急预案和措施5. 干式变压器的技术规范和标准(1) 国家标准和行业规范(2) 技术规范的理解和应用(3) 运行管理和技术监督6. 干式变压器的应用案例分析(1) 典型案例分析(2) 故障案例分析(3) 成功经验分享四、培训方法：1. 理论授课通过讲解、讨论等方式传授干式变压器的基本原理和技术规范。
2. 实际操作组织学员进行干式变压器的安装、维护和检修实训，提高技能水平。
3. 应用案例分析通过案例分析的方式，让学员了解电力系统中干式变压器的应用实践，增加经验积累。
五、培训设施：1. 班级培训班级需配备投影仪、讲台、课桌椅等设施，确保学员的学习效果。
2. 实训场地需要有供学员进行实际操作的场地和设备，提供真实的操作环境。
3. 电脑和网络需要有电脑和网络，以便进行多媒体教学和案例分析。
六、培训流程：1. 开班仪式举行开班仪式，介绍培训计划和内容，让学员对培训有一个整体的了解。
2. 理论授课按照培训内容的安排，进行理论知识的讲解和学习。
3. 实操实训安排学员进行干式变压器的安装、调试和维护实训，提高技能。
变压器知识培训资料全
预防性试验
按照规程要求对变压器进行预防 性试验，如绝缘电阻测量、直流 电阻测量、变比测量等，以发现 潜在故障，确保变压器安全可靠
运行。
油品维护
定期检查变压器油品质量，及时 更换劣化油品，保持油品清洁干 燥，防止油品老化影响变压器绝
缘性能。
变压器的故障诊断与排除
常见故障类型
变压器常见故障包括绕组故障、铁芯故障、油质劣化等。这些故障可能导致变压器温升异 常、噪音增大、油品变黑等现象。
电压等级
根据电网的电压等级选择相应的变压器，确保变压器的额 定电压与电网电压相匹配。
效率和损耗
选择高效率、低损耗的变压器，以降低运行成本和节约能 源。
变压器的设计方法
磁芯选择
线圈设计
根据变压器的工作频率、磁通密度和温升 要求，选择合适的磁芯材料和形状。
绝缘设计
确定原边和副边线圈的匝数、线径和绕制 方式，以满足变压器的电压比、电流和阻 抗要求。
并列运行方式
两台或多台变压器并列运行，以提高供电可靠性和容量的方式。并列运 行要求变压器的额定电压、额定频率和阻抗等参数相同，以确保负荷均 匀分配。
变压器的日常维护
定期检查
定期对变压器进行外观检查、油 位检查、油温检查等，确保变压 器处于正常工作状态。同时，检 查变压器周围环境，确保通风良
好，无杂物堆积。
变压器的温升与效率评估
温升测试：在额定负载下，测量变压器 的温升，可以判断变压器的散热性能是
否良好，以及是否存在过热现象。
效率评估：通过比较变压器的输入功率 与输出功率，可以计算出变压器的效率 。高效率的变压器能够降低能源损耗，
提高能源利用效率。
以上是关于变压器性能测试与评估的一 些主要内容。通过这些测试与评估，可 以全面了解变压器的性能状况，确保变 压器在正常运行时具有良好的电气性能
干式变压器操作人员培训资料
干式变压器运行维护及故障处理一、运行前的检查1.1检查所有紧固件、连接件是否松动，并重新紧固一次。
1.2检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在，特别是变压器高低压风道内及下垫块上。
1. 3检查风机、温度控制器、温度显示仪及有载开关等附件能否正常运行工作。
二、运行前的试验2.1测量三相所有分接位置下的直流电阻，三相相电阻不平衡率应小于4％，三相线电阻不平衡率应小于2％。
对于容量800kVA以上变压器低压由于引线结构原因超过标准时，与出厂数据比较，波动范围应小于2％，但线圈电阻平衡率应小于2％。
2.2测量所有分接下的电压比，以及联结组别。
最大电压比误差应小于0.5%。
2.3线圈绝缘电阻的测试一般情况下（温度20～40℃，湿度90％）高压对低压及地≥300MΩ，低压对高压及地≥100MΩ但是：如变压器遭受异常潮湿发生凝露现象，则无论其绝缘电阻如何，在其进行耐压试验或投入运行前必须进行干燥处理，如用大碘钨灯进行照射。
2.4铁心绝缘电阻的测试一般情况下（温度20～40℃，湿度90％）用2500V兆欧表测量铁心－夹件及地≥1MΩ穿心螺杆－铁心及地≥1MΩ同样，在比较潮湿的环境下，此值会下降，只要其阻值≥0.1MΩ即可运行。
2.5对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要检查和通电试验。
2.6外施工频耐压试验，试验电压为出厂试验电压的85％。
三、投网运行3.1变压器投入运行前，应根据变压器铭牌和分接指示牌将分接片或有载开关调到合适的位置。
无载调压变压器如输出电压偏高，在确保高压断电情况下，将分接头的连接片往上接（1档方向），如输出电压偏低，在确保高压断电情况下，将分接头的连接片往下接（5档方向）。
3.2变压器应在空载时合闸投运，合闸涌流峰值最高可达10倍额定电流左右。
对变压器的电流速动保护设定值应大于涌流峰值。
3.3变压器投入运行后，所带负载应由轻到重，并检查产品有无异响，切忌盲目一次大负载投入。
干式变压器培训材料
干式变压器培训教材（技术部分）一、培训目的：通过培训，让员工对变压器的用途、工作原理、调压方式、变压器的分类、干变的发展历程、干变的分类及其特点、干变的使用场合等变压器的基本知识有一个粗浅的认识和了解，为今后能更好工作做一个铺垫。
二、培训内容1、变压器的用途变压器的用途是多方面的，在国民经济的各个部门，都十分广泛的应用着各种各样的变压器。
就电力系统而言，变压器就是一个主要的设备。
我们知道，要将大功率的电能输送到很远的地方去，采用较低的电压来传输是不可能的。
这是因为，当采用较低的电压输电时，其相应的输电电流就很大。
一方面大的电流将在输电线路上引起很大的功率损耗；另一方面，大的电流将在输电线路上引起很大的电压降落以致电能送不出去（根据P线损＝I2R和P传输=UI，要想使P线损降低，由于R一定，则降低I，又根据P传输=UI，要想I降低，则必须使U升高）。
例如，将3000千瓦的电能用发电机的端电压10千伏电压送电时，最远只能送到十几公里远的地方。
而制造电压很高的发电机，目前在技术上还很难实现。
因此，只能依靠变压器将发电机的端电压升高进行输电。
一般来说，当输电距离越远，输送的功率越大时，要求的输电电压也越高。
比如：用110千伏电压可将5万千瓦的功率输送到50－150公里远的地方；输电电压用220千伏时，输送容量为20－30万千瓦，输电距离可达200－400公里；使用500千伏超高压输电时，能将100万千瓦的功率输送到500公里以上的地方去。
当电能输送到受电区，比如城市和工厂，又必须用降压变压器将输电线上的高电压降低到配电系统的电压，然后再经过一系列的配电变压器将电压降低到用电电压以供使用。
可见，在电力系统里变压器的地位十分重要。
变压器除了应用在电力系统中，还应用在需要特种电源的工业企业中。
例如，给冶炼供电用的电炉变压器，电解或化工用的整流变压器，焊接用的电焊变压器，试验用的试验变压器和调压器等等。
2、变压器的工作原理变压器是根据电磁感应原理而制成的静止的传输交流电能并改变交流电压的装置。
干式变压器培训教案
龟裂现象
线圈铁芯等污染 浇注线圈无附着污物，铁芯套管表面无
情况
脏污、破损
外壳
外壳干净清洁无变形，螺丝齐全、紧固
设备室内环境 干净清洁，无危害设备运行的物品
二、日常维护、检修、试验项目及标准
干式变压器检修项目、标准
项目
质量标准
1 设备清扫
设备各元件无灰尘及异物、周围环
境无杂物
52 绝铁缘芯检检查查
铁浇注芯树各脂部无分脱无层损、伤变，色局、部龟无裂过等热异变
形常，无灰尘堆积，无锈蚀
63 垫线块圈检检查查
线垫块圈无引松线动各移部位分，无螺损栓伤紧，固局无部松无动过
74
电流互感器检 查分接头检查
热变形 分无过接热头，无接发线热紧及固放，电器现身象无，裂且纹连接
8 绝缘子检查
紧无固过热、变形开裂及放电现象，螺 栓紧固
9
高低压连接螺 栓检查
螺栓紧固，无放电松动现象
二、日常维护、检修、试验项目及标准
1)1～5年
1)可采用倍频感应或操作
(10kV及以 1)油浸变压器(电抗器)试验电压 波感应法
下)
值按表6(定期试验按部分更换 2)66kV 及 以 下 全 绝 缘 变
2
交流耐 压试验
2)大修后 (66kV及以 下)
绕组电压值)
压器，现场条件不具备时，
2)干式变压器全部更换绕组时，可只进行外施工频耐压试
三、常见故障及排除方法
一）、变压器绝缘电阻下降
浇注式干式变压器绕组多是由树脂浇注而成， 导体材料密封其中， 因此其 绝缘电阻的下降大多是由绕组表面凝聚水汽、积聚灰尘或者是部分绝缘材料受潮 引起。处理方法：清洁绕组表面， 表面水蒸气凝露用干布擦拭， 自然风干就可 以恢复。可采用白炽灯、加热器等烘干及加装风机通风等方法处理。
变压器培训文档
十五、管式油位计
X 现一般厂家都生产全密封配电变压器，故 尔不需要储油柜。它通过波纹片的热胀冷 缩来呼吸。现一般用的油位计也包含了压 力释放阀。
变压器全体员 工培训
第三部份：变压器试验
变压器试验
X 1、例行试验 2、型式试验 3、特殊试验 X 例行试验包括： X 绕组电阻测量 X 电压比测量和联结组标号检定 X 短路阻抗和负载损耗测量 X 空载电流和空载损耗测量 X 绕组对地绝缘电阻 X 变压器油试验 X 吸收比 X 感应耐压试验 X 工频耐压试验
3m/S2，垂直方向低于1.5m/S2。
变压器全体员 工培训
第二部份：变压器结构
油浸式变压器在电力系统使用最为广 泛，三相油浸式电力变压器的外形如图 。 其基本结构可分成以下几个部分：铁心、 绕组、绝缘套管、油箱及其他附件等。
铁心和绕组是变压器的主要部件，称为 器身，如图 ，器身放在油箱内部。
一、铁心（磁路部分）
五、变压器额定数据
1.额定容量PN用千伏安（kVA）来表示。 2.额定电压U1N/U2N用千伏表示，对于三相变压器，额定电压是指
线电压，我国变压器额定电压等级分为：0.4、3.15、6.3、 10.5、15.75、38.5、69、121、242、363、550、750、 1000KV。
3. 额定电流I1N/I2N用安（A）来表示，对于三相变压器，额定电 流是指线电流。
除此之外 ，还有多 种分类方 法如：按 调压方式 分为有载 调压和无 励磁调压 ；按中性 点绝缘水 平分为全 绝缘变压 器和半绝 缘变压器 ；按铁心 形式分为 心式变压 器和壳式 变压器等 。
四、变压器的型号一般用字母来表示
XH：消弧线圈 CK：串联电抗器 D：单相 Y：实验变压器 K：电抗器
变压器培训内容(DOC)
一、变压器的试运行1．变压器投运前检查项目（交检项目）1．1变压器整体无缺陷，无渗漏油等现象。
1．2变压器的交接试验项目无遗漏，即根据GB50150-91交接试验标准的试验项目无缺项，绝缘试验合格。
1．3各部分油位正常：包括主体储油柜油位、开关储油柜油位、套管储油柜油位、吸湿器油杯。
1．4各种阀门的开闭位置应正确：冷却器、气体继电器、压力释放阀、吸湿器的连通蝶阀处于开启位置，其他该关闭的阀门（注放油阀门、油样活门、放气塞）关严不渗漏。
1．5检查分接开关的位置指示正确，是否定在用户规定的档位上。
无载分接开关三相（A、B、C三相）档位必须一致；有载分接开关三处档位显示必须一致，（即开关本体档位显示及电动机构档位显示，远方控制室内显示三位一致），有载开关还要注意，在投入运行前手动调档时，经正反圈数校正符合要求（正反圈数差对V型开关小于3.75圈，对M型开关小于0.5圈）。
1．6各处放气塞把气放净，投运前最后排气一次，然后旋紧放气塞。
1．7排气后变压器要按规定进行静放，110kV级及以下静放24个小时，220kV--330kV静放48小时，500kV级静放72小时，在运行前最后排气一次，然后方能送电，即检查静放时间够不够。
1．8检查吸湿器是否有呼吸现象，油杯上的胶圈是否已取下，即确保呼吸通道畅通，硅胶颜色是否正常（兰色），油杯内油封位置高度符合要求。
1．9检查气体继电器方向正确否，蝶阀是否打开，继电器内的存气是否放净，油气通道是否畅通。
1．10检查压力释放阀是否取下锁片，蝶阀是否打开（如有蝶阀的）。
1．11检查变压器的接地系统的接地是否良好：包括油箱接地系统，铁心接地系统，夹件接地系统。
1．12检查变压器外绝缘距离是否符合规定要求。
各部位的导线接头应紧固良好（各套管的导电头与电源引线连接紧固）。
1．13检查变压器保护测量信号及控制回路的接线是否正确，各保护系统均应经过实际传动试验。
包括：气体继电器、各种温控器、压力阀、油位表、油流继电器的控制回路。
干式变压器培训讲义
目录
• 干式变压器概述 • 干式变压器的安装与维护 • 干式变压器的性能与测试 • 干式变压器安全操作规程 • 干式变压器的发展趋势与未来展望
01
干式变压器概述
定义与特点
定义
干式变压器是一种变压器，其铁 芯和绕组都不浸渍在绝缘油中， 而是通过空气自然冷却。
特点
干式变压器具有结构简单、维护 方便、防火性能好、无污染等优 点，因此在许多领域得到广泛应 用。
技术创新与改进
01
02
03
材料改进
通过改进材料和工艺，提 高干式变压器的性能和寿 命，如采用新型绝缘材料 和防腐材料等。
冷却技术
优化干式变压器的冷却技 术，提高其散热性能和运 行稳定性，确保设备安全 可靠运行。
噪声控制
降低干式变压器的运行噪 声，提高其环保性能和居 住舒适度。
市场前景与展望
市场需求增长
应急处理措施
如遇变压器着火，应立即切断电源，使用干粉灭火器进行灭火，并拨打火警电话。
如遇变压器漏电，应立即切断电源，检查变压器的绝缘情况，如有问题应及时维修 或更换。
如遇变压器故障，应先查明故障原因，再进行处理，如无法处理应及时联系维修人 员。
05
干式变压器的发展趋势 与未来展望
发展趋势
节能环保
单位为A。
指干式变压器传输功率 的有效利用率，是衡量 变压器性能的重要指标。
测试方法与标准
空载测试
测量干式变压器在无负载情况 下的电压、电流和损耗，以检
验其电气性能和机械性能。
负载测试
测量干式变压器在不同负载下 的电压、电流和损耗，以检验 其在不同负载下的性能表现。
温升测试
测量干式变压器在不同工作温 度下的性能表现，以检验其热 性能和散热性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

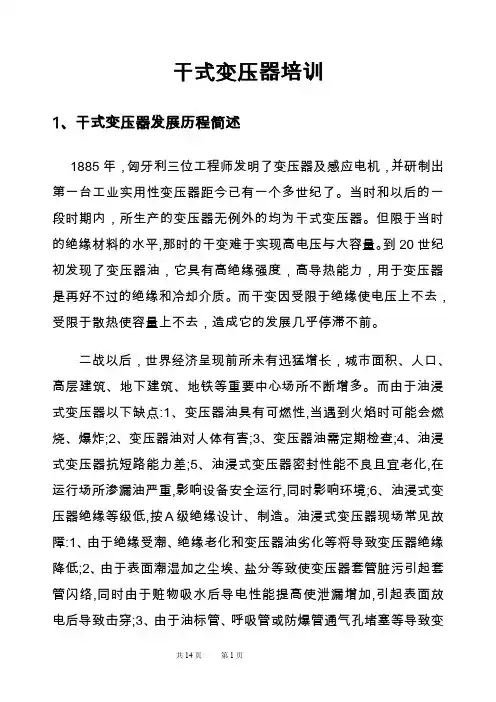

干式变压器培训资料(doc 13页)干式变压器培训1、干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。
当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。
但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。
到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。
而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。
二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。
而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。
油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。
由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。
自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。
2、干式变压器的发展现状目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。
现在整个国际干式变压器市场，存在环氧树脂浇注干式变压器和浸漆型干式变压器两大类型。
在欧洲及一些新兴工业国家(如日、韩等)前者应用广泛，而北美市场则以后者为主。
我国绝大多数干式变压器的制造厂家引进的是环氧树脂浇注式结构，无论从产量还是技术水平方面，目前都达到世界先进水平。
目前，干式变压器最高电压等级已达35kV。
山东金曼克电气集团于1999年开发出一台110kV树脂浇注电力变压器，并通过中国变压器质量监督检测中心所做的例行、温升、冲击、声级及短路试验，同年11月通过国家机械工业局、国家电力公司鉴定，这在树脂浇注变压器国内外历史上是第一次，为电网提供一种新型防灾电力变压器奠定了物质基础。
该电力变压器组于2000年9月装于山东兖州电力局运行至今情况良好。
相信110kV级干式变压器在用户取得实践经验的基础上，会逐步被用户接受。
干式变压器基本工作原理同油变一样是通过电感生磁,磁感生电的电磁感应原理来改变电压和电流。
通过一、二次线圈匝数的不同，感应出不同的电动势和不同的电流。
干式变压器主要有以下特点：1、安全，难燃防火，防爆，无污染，可直接安装在负荷中心。
2、免维护、安装简便，综合运行成本低。
3、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。
4、损耗低、局部放电量低、噪音小，散热能力强，强迫风冷条件下可以150%额定负载运行。
5、配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
6、可靠性高。
产品的运行可靠性指标达到国际先进水平。
7、所有的夹紧部位均采用硅橡胶及弹性元件缓冲，以减少震幅，降低噪声。
干式变压器由于其防火性能好，不污染环境，等优点，已被用户所采用，尽管价格为油浸式变压器的2倍多，但总的产量仍有增无减。
今后数年内干式变压器竞争将会更激烈，各工厂在产品发展、技术水平、质量保证上都会有所提高，相信在大家的共同努力下，我们公司干式变压器生产技术水平会达到更高水平。
3 、干式变压器的分类干式变压器的分类有很多种方法:3.1按型号分为：SC（B）（环氧树脂浇注包封式）、SG（B）（敞开式）、SCR（非环氧树脂浇注固体绝缘包封式）等。
3.2按绝缘等级分为：变压器产品有以下几种耐热绝缘等级3.3按冷却方式:自然风冷AN (小容量);强迫风冷AF (大容量)3.4联接组别:Yyn0;Dyn11我们公司生产的干式变压器有：SC（B）（环氧树脂浇注包封式），耐热绝缘等级是F级；SG（B）（H级环保型敞开式），耐热绝缘等级是H级；SC（B）9-800/10产品型号的含义：三相，环氧树脂浇注式，（低压箔式线圈）设计序号为9型，容量为800KVA，电压等级是10KV。
SG（B）10-630/10产品型号的含义：三相，H级环保型敞开式，（低压箔式线圈）设计序号为10型，容量为630KVA，电压等级是10KV。
4、产品结构及工艺特点4．1环氧树脂型干式变压器树脂型干式变可分为下面几种类型。
（1）树脂浇注环氧树脂浇注干式变压器选用环氧树脂作为固体绝缘材料，这种绝缘技术本身赋予了变压器运行时无油化、难燃防火、易于回收的环保特性；采用真空浇注技术可避免线圈内产生气泡，降低产品局部放电，提高产品寿命；线圈整体用玻璃纤维加强，一体化浇注成型，大大提高了产品抗突发短路能力；在变压器绝缘结构中,多少会有些局部的绝缘弱点,它在电场的作用下会首先发生放电,而不随即形成整个绝缘贯穿性击穿,它可能发生在绝缘体的表面或内部,即局部放电。
然而电气绝缘的破坏或局部老化,多数是从局部放电开始的,它的危害性突出表现在绝缘寿命迅速降低,最终影响安全运行，优质树脂和玻璃纤维所组成的固体绝缘具有很高的电气强度，局部放电量小，一般可控制在≤10pc范围内。
线圈的密封结构，使产品具备防潮、随时投运、耐污、免维护等特点。
安全、可靠的运行实践，证明了设计制造技术的先进性。
高、低压线圈在全封闭的全自动的真空浇注设备中完成树脂绝缘的灌封，由于使用的浇注材料为高分子树脂，没有溶剂或其他小分子物质，故其间无挥发物排放；又由于浇注模具的封闭，使得浇注后搬运过程无滴淌物；模具的包封使得线圈的在凝胶、固化过程中基本无有机物蒸汽逸出；确保环氧树脂浇注干式变压器的线圈制造符合环境保护的要求。
树脂浇注有纯树脂与树脂加填料浇注两种，这两种结构大同小异，国内从生产量看，纯树脂型较多，加填料石英粉的较少。
纯树脂的干式变压器内外绝缘厚度一般为3mm（称为薄绝缘），目前已减少到1.5～2mm，但性能良好。
另一种是加石英粉树脂浇注绕组。
加石英粉的干式变压器内外绝缘过去一般为6mm（称为厚绝缘），目前已减少到3mm，这种产品树脂及颜料只占40%，所以整体树脂少，而石英粉价格只有树脂的3%，两种材料相比，加石英粉的变压器M0虽然略大一些，但体积外形尺寸大体相同，而价格要低10%～15%。
这两种材料的产品技术性能与外形尺寸相同，前者能做到20000kVA/35kV，后者能做到2500kVA/10kV，前者更适用于高电压等级的产品，后者则在2500kVA以下更加适用。
早期产品有开裂现象，后在绕组内外加玻璃纤维，其本上解决了产品开裂的问题。
（a）绕组截面图1 树脂加填料结构产品与浇注主要技术参数1. 额定电压：10kV2. 分接范围：±5% ；±2X2.5%（或按用户要求）3.调压方式：无励磁调压或有载调压4.容量：30~2500 kVA5.额定频率：50Hz6.联接组标号：Yyn0 ；Dyn11(或按用户要求)7.阻抗电压：按标准或按用户要求8.最高温升：100K9.温度极限：155℃10. 冷却方式：AN或AF（自然风冷或强迫风冷）11. 防护等级：IP00 （无防护外壳），IP20、IP23 （有防护外壳）12. 绝缘耐热等级：F级。
13. 绝缘水平：额定工频耐受电压：35kV/3min额定雷电冲击耐受电压：75kV(2) 树脂绕包型树脂绕包型也叫缠绕式，低压绕组结构与前种结构一样。
高压绕组在绕线机上绕包，内模为环氧玻璃布筒。
绕包时，边绕导线，边绕玻璃纤维（占80%），经过一树脂槽将浸好树脂的纤维复绕在已绕好的导线上面。
待整个绕组绕完后，进烘箱加热固化，使其成为一整体。
在常规环境下使用树脂，难免会包裹空气，故电场强度要取小一些，体积会增大。
这种结构的优点是不需要浇注模。
图2 树脂缠绕式绕制4.2 H级敞开式干式变压器随着城市电网供电要求的不断提高和变压器技术的进步，干式变压器在我国的使用已经很普遍。
在这短短的二、三十年中，干式变压器技术得到了迅速的发展，除了大家比较熟悉的环氧树脂型干式变压器外,最近出现了不用环氧树脂真空浇注或缠绕工艺的敞开式NOMEXR纸绝缘的干式变压器，敞开式干式电力变压器的产品型号称SG(B)型。
SG(B)10系列H级绝缘敞开通风型干式变压器采用美国杜邦NOMEX纸绝缘系统为基础,应用先进的VPI真空压力浸渍工艺生产的变压器。
该产品结构上采用固体（NOMEX®+H级浸渍漆）绝缘与气体（空气）绝缘相融合。
具有安全可靠、环保节能、防火防爆、防污防尘防潮、过载能力强、体积小、维护简单等优点。
尤其适用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境。
被广泛应用于高层建筑、地下设施、人口稠密区域以及交通、电力、化工、冶金等行业。
H级敞开型干式变压器的绝缘体系是建立在NOMEXR绝缘材料的基础上，具备了NOMEXR纸的优良品质，NOMEX纸是美国杜邦公司研制和生产的高性能电工绝缘纸，是由一种芳香聚酰胺聚合物的纤维组成。
化学性能特别稳定，电气性能非常突出,而且有着良好的机械性能，已经有了几十年的研发和生产历史。
NOMEX作为一种高品质绝缘材料以其卓越的电气、机械、物理和化学特性得到了全球各大权威机构(如美国UL实验室、劳式船级社、美国VDE和IEC、加拿大标准协会、核电规范等)的认证。
NOMEX纸由美国杜邦公司独家生产经营，它作为耐高温的绝缘材料已广泛应用于宇航、电机、机车、核工业等领域。
NOMEXR纸绝缘干式变压器属于H级耐热绝缘等级，目前是我国在干式变压器中耐热绝缘等级最高的产品。
并且在制造中采用先进的工艺措施和严格的质量控制,H级敞开型干式变压器的制造设备、模具投入少，并且产品的性能十分优良且易于保证，因此它一方面受到制造厂家的青睐，另一方面也给用户一个更多的选择，相信在不久的将来，它会越来越受广大用户的欢迎，甚至会占据传统干变的一部分市场。
4.2.1产品的制造工艺及产品的特点4.2.1.1产品的制造工艺A、H级敞开型变压器的高压绕组采用饼式结构，并用NOMEXR 纸板绝缘阻隔和固定。
