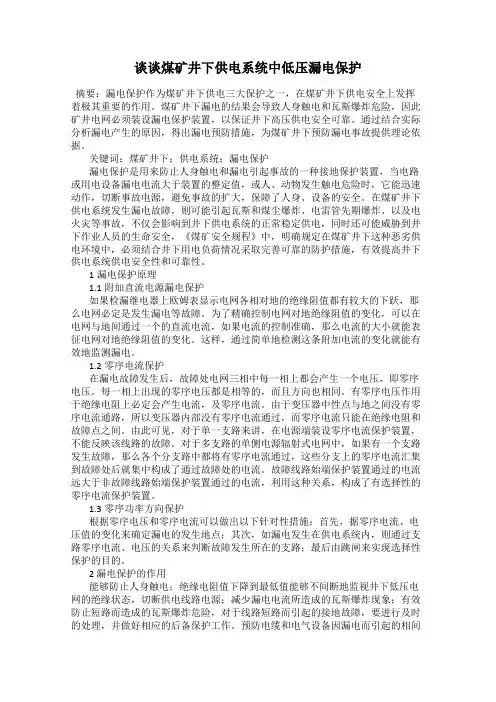

谈谈煤矿井下供电系统中低压漏电保护
谈谈煤矿井下供电系统中低压漏电保护摘要:漏电保护作为煤矿井下供电三大保护之一,在煤矿井下供电安全上发挥着极其重要的作用。
煤矿井下漏电的结果会导致人身触电和瓦斯爆炸危险,因此矿井电网必须装设漏电保护装置,以保证井下高压供电安全可靠。
通过结合实际分析漏电产生的原因,得出漏电预防措施,为煤矿井下预防漏电事故提供理论依据。
关键词:煤矿井下;供电系统;漏电保护漏电保护是用来防止人身触电和漏电引起事故的一种接地保护装置,当电路或用电设备漏电电流大于装置的整定值,或人、动物发生触电危险时,它能迅速动作,切断事故电源,避免事故的扩大,保障了人身、设备的安全。
在煤矿井下供电系统发生漏电故障,则可能引起瓦斯和煤尘爆炸、电雷管先期爆炸、以及电火灾等事故,不仅会影响到井下供电系统的正常稳定供电,同时还可能威胁到井下作业人员的生命安全,《煤矿安全规程》中,明确规定在煤矿井下这种恶劣供电环境中,必须结合井下用电负荷情况采取完善可靠的防护措施,有效提高井下供电系统供电安全性和可靠性。
1漏电保护原理1.1附加直流电源漏电保护如果检漏继电器上欧姆表显示电网各相对地的绝缘阻值都有较大的下跃,那么电网必定是发生漏电等故障。
为了精确控制电网对地绝缘阻值的变化,可以在电网与地间通过一个的直流电流,如果电流的控制准确,那么电流的大小就能表征电网对地绝缘阻值的变化。
这样,通过简单地检测这条附加电流的变化就能有效地监测漏电。
1.2零序电流保护在漏电故障发生后,故障处电网三相中每一相上都会产生一个电压,即零序电压。
每一相上出现的零序电压都是相等的,而且方向也相同。
有零序电压作用于绝缘电阻上必定会产生电流,及零序电流。
由于变压器中性点与地之间没有零序电流通路,所以变压器内部没有零序电流通过,而零序电流只能在绝缘电阻和故障点之间。
由此可见,对于单一支路来讲,在电源端装设零序电流保护装置,不能反映该线路的故障。
对于多支路的单侧电源辐射式电网中,如果有一个支路发生故障,那么各个分支路中都将有零序电流通过,这些分支上的零序电流汇集到故障处后就集中构成了通过故障处的电流。
浅谈煤矿井下供电漏电保护
( 4 ) 避免电缆、电器设备浸泡在水 中, 防止 电缆受挤压、碰撞 、 过度 弯 曲 、划 伤 、刺 伤 等 机 械 损 伤 。 ( 5 )不在电气设备 中增加额外部件 ,若必须设置时 ,要符合有 关规 定 的 要求 。 ( 6 )设置 保 护接 地 装 置 。 5 漏 电 保 护 的 作 用 漏电保护 的作用 是多方面 的,主要有如 以下几点: ( 1 )减 少 漏 电 电流 引起 矿 井 瓦 斯 、煤 尘 爆 炸 的 危 险 。 ( 2 ) 防止 人 身触 电 ( 3 )防止 电网的接地漏 电电流 引爆 电气雷管。 ( 4 )能 够 不 间 断 的 监 视井 下 采 区 低 压 电 网 的绝 缘 状 态 ,以便 及 时采 区措施 ,防止其绝缘进一步恶化 。
3 漏 电 的原 因 分析 结合实际情况,煤矿井下发生漏电的原因分 析如 下: ( 1 ) 电 缆 和 电气 设备 长 期 过 负荷 运 行 , 使 绝缘 老 化而 造 成漏 电 。 ( 2 )运行中的电气 设备受潮或进水 ,造成对 地绝 缘电阻下降而 漏 电。 ( 3 ) 电缆 与 设 备 连 接 时 , 接 头不 牢 ,运 行或 移 动时 接 头松 脱 , 某相碰壳而造成漏 电。 ( 4 )电 气 设 备 内部 随 意增 加 电气 元 件 , 使 外 壳 与 带 电部 分 之 间 电气 间 隙 小 于 规 定 值 , 造 成 某 一 项对 外 壳造 成 放 电而 发生 接 地漏 电 。 ( 5 )橡套 电缆受车辆或其他器械 挤压、碰砸等 ,造成相 线和地 线破皮或护套损坏,芯线裸露而发生漏 电。 ( G ) 铠 装电缆 受到机械损伤或过度弯 曲而产生裂 口或缝隙,长 期受潮或遭水淋使绝缘损坏而发生漏 电。 ( 7 ) 电气 设备 内部遗 留导 电物体 , 造成某 一相碰 壳而 发生漏 电。 ( 8 ) 设备接线错误 , 误将一相火线接地 或接头毛刺太长而碰 壳, 造成漏电。 ( 9 ) 移 动 频 繁 的 电气 设 备 的 电缆 反 复 弯 曲使 芯 线 部 分 折 断 ,刺 破电缆绝缘与接地 芯线接触而造成漏 电。 ( 1 0 )操作电气 设备 时,产生 弧光放 电造成一相接地而漏 电。 ( 1 1 )设备维修时 ,因停、送 电操作失误 ,带 电作业或工作不 慎 , 造 成 人 身触 及 一相 而 漏 电 。 4漏 电故障的预 防措施 ( 1 )严 禁 电 气 设 备 及 电缆 长期 过 负荷 运 行 。 ( 2 )导 线 连 接 要 牢 固 ,无 毛 刺 ,防松 装 置 要 完 好 ,连 接 方 式 要 正确。 ( 3 )维修电器设备 时要按 规程操作 ,检修 结束要认真检查 ,严 禁将 工具和材料等 导体遗 留在 电气设备 中。
短路电流、漏电保护及其区别

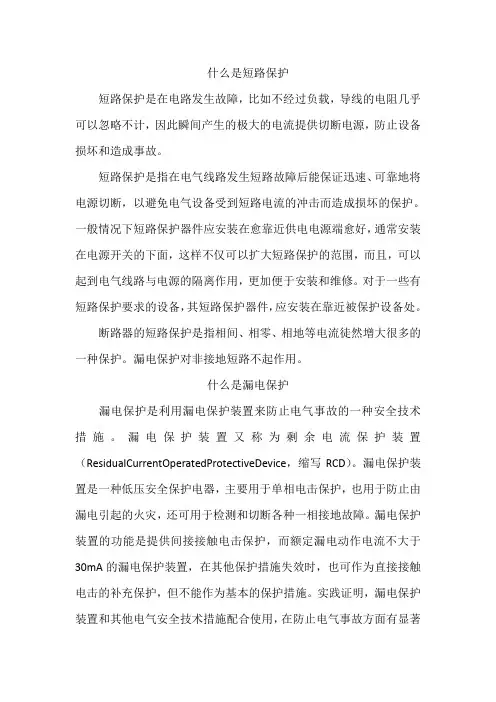

什么是短路保护短路保护是在电路发生故障,比如不经过负载,导线的电阻几乎可以忽略不计,因此瞬间产生的极大的电流提供切断电源,防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断,以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好,通常安装在电源开关的下面,这样不仅可以扩大短路保护的范围,而且,可以起到电气线路与电源的隔离作用,更加便于安装和维修。
对于一些有短路保护要求的设备,其短路保护器件,应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装置(ResidualCurrentOperatedProtectiveDevice,缩写RCD)。
漏电保护装置是一种低压安全保护电器,主要用于单相电击保护,也用于防止由漏电引起的火灾,还可用于检测和切断各种一相接地故障。
漏电保护装置的功能是提供间接接触电击保护,而额定漏电动作电流不大于30mA的漏电保护装置,在其他保护措施失效时,也可作为直接接触电击的补充保护,但不能作为基本的保护措施。
实践证明,漏电保护装置和其他电气安全技术措施配合使用,在防止电气事故方面有显著的作用。
本节就漏电保护装置的原理及应用进行介绍。
漏电保护是一种重要的电气安全保护装置,除要了解漏电保护装置的工作原理外,还要重点掌握漏电保护装置的应用场所,选用和安装要求,在安装应保证所有的工作机线都穿过漏电保护装置,保护零线不能接入漏电保护装置。
对于漏电保护器误动作和振动作的原因和防止措施,也应该掌握。
漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装(ResidualCurrentOperatedProtectiveDevice,缩写RCD)。
漏电保护百科解释
4、漏电保护开关的维修应由专业人员进行,运行中遇有异常现象应找电工处理,以免扩大事故范围;
5、雷雨或其他不明原因使漏电保护开关动作后,应作检查分析;
6、漏电保护开关动作后,经检查未发现事故原因时,允许试合闸一次,如果再次动作,应查明原因,找出故障,必要时对其进行动作特性试验,不得连续强行送电,除经检查确认为漏电保护开关本身发生故障外,严禁私自撤除漏电保护开关强行送电;
(2) 由于测定电流的泄漏电流,必须有较复杂的测试方法或使用专用测试设备进行测量,为选用方便,可参照下列经验公式:对于照明电路和居民生活用电的单相电路:I△n≥IH/2000对于三相三线制或三相四线制的动力线路及动力和照明混合线路:I△n≥IH/1000其中:I△n——漏电保护开关装置动作电流IH——电路的实际最大供电电流一般家庭供电电路,如果使用3A电能表的用户,正常情况下每户泄漏电流约在1mA左右,原则上,在家庭单相电路中的泄漏电流超过电路最大供电电流的1/3000时,应对电路进行检修。
漏电保护装置
用于防止触电事故的漏电保护装置只能作为附加保护。加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。
漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置,当电路或用电设备漏电电流大于装置的整定值,或人、动物发生触电危险时,它能迅速动作,切断事故电源,避免事故的扩大,保障了人身、设备的安全。因此,漏电保护开关的正确选用和维护管理工作是搞好农村安全用电的主要技术、管理措施。 一、漏电保护装置的正确选用
7、退出运行的漏电保护开关再次使用前,应按有关部门规定的项目进行动作特性试验;
8、漏电保护开关的动作特性由制造厂整定,按产品说明书使用,使用中不得随意改动;
TN-S接零保护系统的介绍和应用
2、科学技术≠生产力 先进科学技术转为生产力,还有长的路要走。
北斗卫星导航系统,从2000年试验成功到2018年全面开放民 用,路走了18年。
央视已辟谣,“北斗地图APP”:少拿高科技当名头忽悠!
(3)判定依据:基尔霍夫定律
流进和流出开关的电流必须相等,否则就判定为漏电。 当漏电电流达到和超过一定的程度时,产生保护动作---跳闸。判定的阈值是可以设定的,因为电路就是我们设 计的。只是应用时要根据不同的场合,选用不同灵敏度 的保护器
二 漫谈“中国芯”
“科学技术是第一生产力” --邓小平
以下言论仅代表个人观点,若有雷同实属巧合
(4)投诉案例 220V
M
M 220V
(5)PE线重复接地的好处
M
M
(6)重复接地的要求: 按照JGJ46-2005《施工现场临时用电安全技术规范》中 第5.3.2条规定:保护零线除必须在配电室或总配电箱处
作重复接地外,还必须在配电线路的中间和末端处重复
接地。即在施工现场内,重复接地装置不应少于三处, 每一处重复接地装置的接地电阻值应不大于10Ω。
(2)原理图:它是把工作零线 N 和专用保护线 PE 严格分开的供电系统,称作 TN-S 方式供电系 统供电系统
DK
RCD(剩余电流装置Residual Current Device)
L1
L2
L3
N
PE
3
(3)TN-S 供电系统的特点: ①系统正常运行时,专用保护线上没有电流,只是工作零线上有不平衡电流。 PE 线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线 PE 上,安全可靠。 ②工作零线只用作单相照明负载回路。 ③ 专用保护线 PE 不许断线,也不许进入漏电开关。 ④ 干线上使用漏电保护器,工作零线不得有重复接地,而 PE 线有重复接地, 但是不经过漏电保护器,所以 TN-S 系统供电干线上也可以安装漏电保护器。
施工现场临时用电常识
施工现场临时用电基本常识一、线路的基本配置:建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:1、必须采用三级配电系统配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座);动力、照明开关箱必须分设;2、必须采用TN-S接零保护系统TN—S接零保护系统是指工作零线与保护零线分开设置的接零保护系统。
施工现场用电设备应全部采用保护接零进行防护。
保护零线(PE线、颜色:黄绿色):由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出,经过分配电箱、开关箱的重复接地端子与用电设备外壳相接。
PE线单独敷设,严禁装设开关或熔断器,严禁通过工作电流且严禁断线.电气设备不带电的外露可导电部分(金属外壳或金属框架)应做保护接零.在现场分配电箱处应做重复接地,重复接地电阻值不应大于10Ω。
重复接地的接地体宜采用圆钢或角钢,不得采用螺纹钢。
3、必须采用二级漏电保护系统规范规定,总配电箱和开关箱必须设置漏电保护器。
结合现场三级配电(开关箱)设置不规范的实际情况,公司要求二级(分)配电箱内也必须安装漏电保护器,即实行三级漏电保护系统。
二、配电室1、配电室应靠近电源,设在灰尘少、潮气少、振动少和均无腐蚀介质、无易燃易爆物及道路畅通的地方,并能自然通风,有防雨雪和动物进入的措施;2、配电室内操作和维护通道宽度:前1.5m后0。
8m侧1m;配电室顶棚与地面距离不低于3m,且配电装置上端距顶棚不小于0.5m;3、配电室内配置砂箱和可用于扑灭电气火灾的灭火器;4、配电柜或配电线路停电维修时,应挂接地线,应悬挂“禁止合闸、有人工作"停电标志牌.停送电必须由专人负责。
短路电流漏电保护及其区别
短路电流漏电保护及其区别Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#什么是短路保护短路保护是在电路发生故障,比如不经过负载,导线的电阻几乎可以忽略不计,因此瞬间产生的极大的电流提供切断电源,防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断,以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好,通常安装在电源开关的下面,这样不仅可以扩大短路保护的范围,而且,可以起到电气线路与电源的隔离作用,更加便于安装和维修。
对于一些有短路保护要求的设备,其短路保护器件,应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装置(ResidualCurrentOperatedProtectiveDevice,缩写RCD)。
漏电保护装置是一种低压安全保护电器,主要用于单相电击保护,也用于防止由漏电引起的火灾,还可用于检测和切断各种一相接地故障。
漏电保护装置的功能是提供间接接触电击保护,而额定漏电动作电流不大于30mA的漏电保护装置,在其他保护措施失效时,也可作为直接接触电击的补充保护,但不能作为基本的保护措施。
实践证明,漏电保护装置和其他电气安全技术措施配合使用,在防止电气事故方面有显着的作用。
本节就漏电保护装置的原理及应用进行介绍。
漏电保护是一种重要的电气安全保护装置,除要了解漏电保护装置的工作原理外,还要重点掌握漏电保护装置的应用场所,选用和安装要求,在安装应保证所有的工作机线都穿过漏电保护装置,保护零线不能接入漏电保护装置。
对于漏电保护器误动作和振动作的原因和防止措施,也应该掌握。
漏电保护装置
运行管理
漏电保护开关投入运行后,必须进行有效的管理,确保漏电保护保持良好的运行状态,真正起到保护的作用。 管理工作主要有以下几个方面:
1、漏电保护开关在投入运行后,应自觉建立运行记录并健全相应的管理制度; 2、漏电保护开关投入运行后,在通电状态下,每月须按动试验按钮一至二次,检查漏电保护开关动作是否正 常、可靠,尤其在雷雨季节应增加试验次数; 3、定期分析漏电保护开关的运行情况,及时更换有故障的漏电保护开关; 4、漏电保护开关的维修应由专业人员进行,运行中遇有异常现象应找电工处理,以免扩大事故范围; 5、雷雨或其他不明原因使漏电保护开关动作后,应作检查分析; 6、漏电保护开关动作后,经检查未发现事故原因时,允许试合闸一次,如果再次动作,应查明原因,找出故 障,必要时对其进行动作特性试验,不得连续强行送电,除经检查确认为漏电保护开关本身发生故障外,严禁私 自撤除漏电保护开关强行送电; 7、退出运行的漏电保护开关再次使用前,应按有关部门规定的项目进行动作特性试验;
如果作业场所得不到其他人的帮助及时脱离电源,则漏电保护装置动作电流不应超过摆脱电流。在触电后可 能导至严重二次事故的场合,应选用动作电流 6mA的快速型漏电保护装置。为了保护儿童或病人,也应采用动作 电流 10mA以下的快速型漏电保护装置。对于Ⅰ类手持电动工具,应视其工作场所危险性的大小,安装动作电流 10 ~ 30mA的快速型漏电保护装置。选择动作电流还应考虑误动作的可能性。保护器应能避开线路不平衡的泄漏 电流而不动作;还应能在安装位置可能出现的电磁干扰下不误动作。选择动作电流还应考虑保护器制造的实际条 件。
漏电保护装置
防止人身触电、漏电引起事故的接地保护装置
01 装置选用
漏电保护RCD的原理应用及选型
漏电保护RCD的原理应用及选型漏电保护装置(Residual Current Device,简称RCD)是一种用于防止漏电电流引起的触电事故的安全装置。
RCD能及时检测到漏电电流,当检测到漏电时,RCD将迅速切断电路,以保护人身安全。
本文将介绍RCD的工作原理、应用场景以及选型要点。
一、RCD的工作原理RCD的工作原理主要基于电流平衡原理。
在正常情况下,电流通过电源的相线(L)和中性线(N)是平衡的,即两者的电流大小相等。
而当发生漏电时,由于漏电路径的存在,导致电流通过漏电路径流失,导致电流不再平衡。
RCD通过检测相线和中性线之间的电流差异,来判断是否发生了漏电。
RCD内部包含一个差动电流变压器和一个触发器。
当电流平衡被打破时,差动电流变压器会感应到电流的差异,并将其转化为电压信号,送至触发器。
触发器会对电压信号进行比较,并在电压信号超过预设阈值时触发切断电路,以避免漏电产生的电击危险。
二、RCD的应用场景RCD主要应用于住宅、商业和工业等场所,旨在保护人们免受漏电引起的触电风险。
以下是RCD常见的应用场景:1. 家庭用电安全:RCD通常安装在家庭的主断路器上,用于保护家庭成员免受电器漏电引起的触电事故。
2. 水电工程:水和电永远都是不可调和的,而水与电接触可能导致危险的漏电。
在水电工程中,RCD可用于检测电器设备是否发生漏电,并在漏电发生时切断电路。
3. 工业设备保护:工业场所通常使用大型电气设备,而这些设备发生漏电的风险较高。
因此,为了保护工人和设备的安全,RCD常被应用于工业设备的电路中。
4. 客户端用电安全:RCD也可以用于商业场所,如餐馆、酒店等,以保护客户免受漏电电气设备的伤害。
三、RCD的选型要点选择合适的RCD非常重要,以下是选型时需要考虑的要点:1. 安装位置:根据实际情况选择合适的安装位置,通常RCD安装在主断路器上,以保护整个电路。
2. 额定电流:根据电路的额定电流选择合适的RCD,额定电流应与电路的负载匹配,通常为30 mA或100 mA。
电气安全保护装置(三篇)
电气安全保护装置是一种用于保护电气设备和人身安全的装置。
它可以在电气设备发生故障或超负荷情况下自动切断电源,从而减少电气火灾和电击事故的发生。
本文将详细介绍电气安全保护装置的原理、分类和应用。

一、电气安全保护装置的原理电气安全保护装置的原理是根据电路中的电流和电压变化来判断设备的工作状态,并在异常情况下及时切断电源。
其主要原理有以下几种:1. 过载保护过载保护装置是根据电气设备的额定电流来进行设置,当电流超过额定电流的一定倍数时,保护装置会自动切断电源。
过载保护装置可以通过熔断器、断路器等来实现。
2. 短路保护短路保护装置是指在电路短路时能够迅速切断电源的装置。
短路保护装置可以通过熔断器、短路电磁起动器等来实现。
3. 接地保护接地保护装置主要用于检测电气设备的接地状况,当设备出现接地故障时,保护装置会自动切断电源,防止电流通过人体而产生触电事故。
4. 漏电保护漏电保护装置主要用于检测漏电流,当漏电流超过一定阈值时,保护装置会迅速切断电源。
漏电保护装置可以通过漏电断路器等来实现。
5. 过压保护过压保护装置主要用于检测电路的过压情况,当电压超过设定值时,保护装置会自动切断电源,防止电气设备受到损坏。
二、电气安全保护装置的分类根据不同的工作原理和使用场景,电气安全保护装置可以分为以下几类:1. 熔断器熔断器是一种常用的过载和短路保护装置,它通过热融断来实现过载保护。
当电流超过熔断器额定电流时,熔丝会瞬间熔断,切断电源,起到保护电路的作用。
2. 断路器断路器也是一种常用的过载和短路保护装置,它通过磁性断开来实现过载和短路保护。
当电流超过断路器额定电流时,磁场会使得断路器的触发机构动作,切断电源。
3. 漏电断路器漏电断路器是一种用于检测漏电流的保护装置,它通过检测进入和离开电路的电流差异来实现漏电保护。
当电路中发生漏电时,漏电断路器会迅速切断电源,起到保护作用。
4. 接触器接触器是一种电气控制装置,用于控制电气设备的开关和保护。
