电子线路CAD的设计第四篇使用Altium Designer 6绘制电路原理图 的项目3 绘制单片机系统电路
AltiumDesigner电路设计教程
AltiumDesigner电路设计教程Altium Designer电路设计教程第一章：Altium Designer简介Altium Designer是一款专业的电子设计自动化(EDA)软件，广泛应用于电路设计、PCB设计和电子产品开发等领域。
本章将对Altium Designer的功能和特点进行介绍。
Altium Designer拥有强大的电路设计功能，可以帮助工程师轻松完成电路原理图的绘制和仿真。
它支持多种常见的电子元件和模块的库文件，使得用户可以方便地进行元件的选择和导入。
同时，Altium Designer还提供直观的界面和丰富的操作工具，使得用户能够快速而准确地完成电路设计。
第二章：电路原理图设计电路原理图是电子产品设计的基础，本章将介绍Altium Designer中电路原理图设计的具体步骤和注意事项。
首先，用户需要创建一个新的工程并设置项目参数。
接下来，可以选择现有的库文件中的元件或者新建元件库，并将需要的元件拖拽到原理图中进行连接。
在连接元件时，可以使用线、块或者其他形状来表示电路中的连接关系。
同时，Altium Designer还支持元件的属性编辑，使得用户可以为每个元件指定具体的参数。
完成电路原理图的设计后，可以进行电路仿真以验证设计的正确性。
Altium Designer内置了强大的仿真工具，可以对电路进行直流、交流、噪声等多种仿真分析。
通过仿真结果，可以发现并改正设计中的问题，从而提高电路的可靠性和性能。
第三章：PCB布局设计PCB布局是将电路原理图转化为实际的印刷电路板(PCB)的过程。
本章将介绍Altium Designer中PCB布局设计的步骤和技巧。
在Altium Designer中，用户可以根据电路原理图自动生成PCB 布局。
首先，可以在PCB布局编辑器中导入原理图，并根据布局要求进行元件的摆放和连线。
Altium Designer提供了多种布局工具，如自动布线、拖拽元件、旋转元件等，使得用户能够高效地进行布局设计。
实验4-使用Altium-Designer绘制电路原理图(上机)
实验4 使用Altium Designer绘制电路原理图一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。

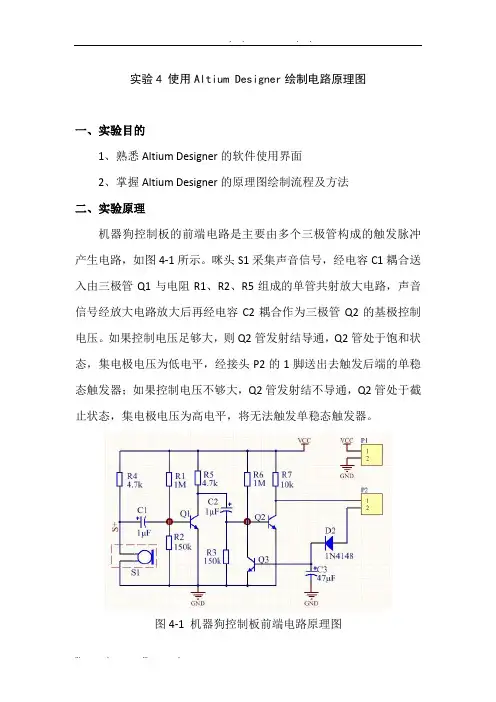

图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验容与操作步骤绘制电路原理图步骤见图4-2。
步骤1.创建PCB 设计项目（*.PrjPCB）启动Altium Designer,创建PCB 设计项目：Cat.PrjPCB 。
步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File 】/【New 】/【Schematic 】,创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
电子电路CAD（AltiumDesigner6）实验指导书
电子电路CAD（AltiumDesigner6）实验指导书电子电路CAD 实验指导书实验一认识Altium Designer6一、实验目的1. 认识Altium Designer6的窗口界面。
2. 熟悉Altium Designer6的环境参数和文档管理方式。
二、实验内容初步认识Altium Designer6窗口界面，创建PCB项目文件，新建原理图和PCB文件,文件的保存、打开与关闭方法。
三、实验步骤1. 认识Altium Designer6窗口界面。
双击桌面Altium Designer6图标，或单击“开始/所有程序/ Altium Designer6”。

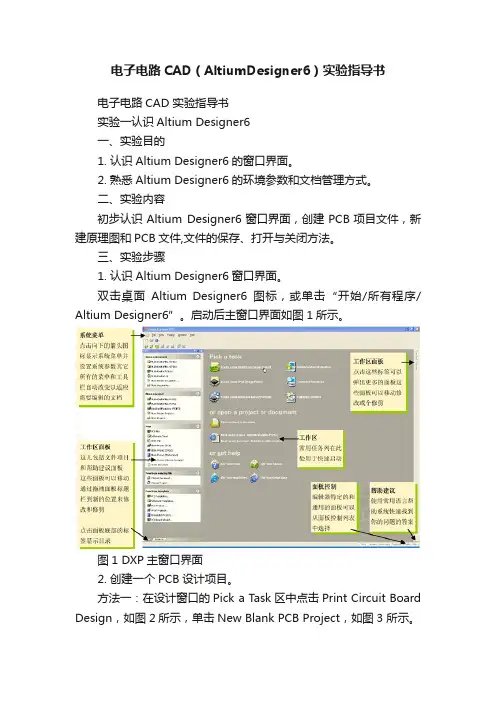

启动后主窗口界面如图1所示。
图1 DXP主窗口界面2. 创建一个PCB设计项目。
方法一：在设计窗口的Pick a Task区中点击Print Circuit Board Design，如图2所示，单击New Blank PCB Project，如图3 所示。
图2 PCB设计图3 新建PCB设计项目方法二：在Files面板中的New区点击Blank Project (PCB)。
如图4所示。
如果这个面板未显示，点击设计管理面板底部的Files标签。
图4 新建PCB项目文件图5 新建PCB Project方法三：执行菜单命令File/New/ Project/ PCB Project后，Projects面板就会出现一个新建项目文件。
如图5所示。
PCB Project1.PrjPCB，与“no documents added”文件夹一起列出。
3. 保存项目文件。
执行菜单命令File/Save Project，将弹出一个保存文档对话框，如图6所示。
在对话框选择项好目文件存放的位置，在对话框下面的“文件名（N）”栏中键入“项目一”后（实际应用时项目名称可根据用户需要命名，可以是中文名），单击按钮即可。
保存项目文件后，Projects面板中的项目文件名会由默认的“PCB_Project1.PrjPCB”变为新键入的文件名，如图7所示。
Altium_Designer绘制原理图
– “Tab”：更改端口属性
字符对齐
• 再次单击，完成绘制 • 端口名可以命名网络； 也可不命名网络， 取决于工程选项
信号流向 端口名 隶属的线束 名，无线束 可空缺
绘制电路
• 绘制电路
– “P-O”绘制电源端口
• “Tab”键更改属性 • 移动光标确定位置，单击放置 • 端口形式（Style）仅决定图形符号，并不具有电气意义，电气意义完全取决于网络名
• 绘图工具
– 菜单快捷键“P - D” – 绘图工具没有电气意义，用于在原理图中绘制示意性的图形、标 注、边框等
原理图绘制工具
• 电气连接工具
– 菜单快捷键“P”中的大部分工具 – 电气连接对象包括：
• 导线(Wire)“P-W” • 手工节点(Manual Junction) • 总线(Bus)“P-B”
层次结构中图 纸到父图的连接，或平行结构中图纸间的连接
下面这些工具可 以给原理图中添 加注释性的文字 或绘图信息
层次结构中，位于图纸符号内，与子图的Port对应
使用库
• 使用库
– Library面板 - Libraries…
工作区中的工 程中的库文件 (自己绘制的库 会显示在这里) 正在被使用的库 Miscellaneous Devices和 Miscellaneous Connector 两个集成库是包含众多常用元 件和接插件的库，常常被使用
Sheet Entry名 应与子图中的Port一 致，下拉列表中包含 已自动识别出的名字
信号流向 应与子图中Port 的信号流向一致
层次结构
• 多图纸结构
– 自动生成包含Sheet Entry的Sheet Symbol
Altium Designer绘制电路原理图.doc
Altium Designer绘制电路原理图时间:2011-08-28 22:19来源:作者:点击: 513 次•第3章绘制电路原理图o 3.1 元件库操作▪ 3.1.1 元件库的加载与卸载▪ 3.1.2 查找元器件o 3.2 元器件操作▪ 3.2.1 放置元器件▪ 3.2.2 编辑元件属性▪ 3.2.3 元件的选取▪ 3.2.4 元件剪切板操作▪ 3.2.5 撤销与重做▪ 3.2.6 元件的移动与旋转▪ 3.2.7 元件的排列o 3.3 电气连接▪ 3.3.1 绘制导线▪ 3.3.2 导线的属性与编辑▪ 3.3.3 放置节点▪ 3.3.4 绘制总线▪ 3.3.5 放置网络标号▪ 3.3.6 放置电源和地o 3.4 放置非电气对象▪ 3.4.1 绘制图形▪ 3.4.2 放置字符串▪ 3.4.3 放置文本框▪ 3.4.4 放置注释o 3.5 放置指示符▪ 3.5.1 放置忽略错误规则检查▪ 3.5.2 放置编译屏蔽▪ 3.5.3 放置PCB布局第3章绘制电路原理图通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips公司的P89C51RC2HBP单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。
请读者打开附带光盘中的“源文件MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altium Designer 7.0的原理图编辑。
——附带光盘“视频3.avi”文件。
元件库的操作查找与放置元器件元件的属性编辑元件的选取、剪切与移动导线的绘制与编辑总线的绘制与编辑网络标号的应用几何图形的绘制字符串、文本框和注释的操作常见指示符的应用单片机控制的实时时钟数码管显示系统本章要点本章案例3.1 元件库操作在第一章的实例中，我们已经简单的介绍过Altium Designer的元器件调用操作，在用Altium Designer绘制原理图时，首先要装载相应的元件库，只有这样设计者才能从元件库中选择自己需要的器件放置到原理图中。
实验4使用AltiumDesigner绘制电路原理图(上机)(精)
实验4 使用Altium Designer绘制电路原理图1一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA 设计软件Altium Designer 13 四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
2步骤1. 创建PCB 设计项目（*.PrjPCB）启动Altium Designer, 创建PCB 设计项目：Cat.PrjPCB 。
3步骤2. 创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File】/【New 】/【Schematic 】, 创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
电子线路CAD的设计第四篇 使用Altium Designer 6绘制电路原理图的项目1 创建新工程
工具栏
菜单栏
工作面板标签 栏
工作面板（当前打 开 的 为 Project 面 板）
编辑区域
状态栏
面板标签
命令栏
面板控制中心
图4-1-6 Altium Designer 6软件界面
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
EXIT
项目1 创建新工程
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
第四篇 使用Altium Designer 6绘制电路原理图
1 创建新工程 2 绘制多谐波振荡器电路
3 绘制单片机系统电路
4 绘制数据采集器电路
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
EXIT
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目1 创建新工程
1.1 学习目标
最终目标：
会用Altium Designer 6软件创建新的工程和原理图文件。
促成目标：
会使用Altium Designer 6软件创建新工程； 会对Altium Designer 6系统参数进行设置； 会建立原理图文件以及PCB文件； 会对原理图参数进行设置； 会对原理图选项进行设置。
工作台（Workspace）比工程高一层次，可以通过工作台 （Workspace）连接相关项目，设计者通过工作台（Workspace）可以轻 松访问目前正在开发的某种产品相关的所有工程。
2. 新工程的创建
在菜单栏选择“文件”→ 新建 → 工程 → PCB 工程。工程面板出现，如图 s
实验使用AltiumDesigner绘制电路原理图资料word文档良心出品
《电子工程技术基础》实验指导书实验2使用Altium Designer 绘制电路原理图、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法、实验原理机器狗控制板的前端电路是由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，集电极电压为高电平，将无法触发单稳态触发器。
图4-1机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
Q2管处于截止状态,步骤 1 :启动Altium Designer,创建PCB设计项目步骤4:放置图件，如元件、导线、节点、网络标号等图4-2绘制电路图原理步骤步骤1.创建PCB 设计项目（*PrjPCB ）启动 Altium Designer 创建 PCB 设计项目：Cat.PrjPCB步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File ! /【New 】/【Schematic 】, 创建原理图文件，并另存为“ AD 初步.SchDo ” 这里应注意的是做项目的思想， 尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
Altium Designer 6.x电路原理图绘制方法
电路原理图设计流程开始进入原理图编辑器设置原理图编辑器系统放置元件、导线等相关图件原理图的调整报表输出文件保存及打印输出结束电路原理图设计1.创建一个PCB项目（1）启动Altium Designer6.x（2）执行菜单命令【文件File】/【新建New】/【项目Project】/【电路板项目PCB Project】,弹出“选择PCB型号”对话框（3）通常都是选择“Protel Pcb”模型，单击确定按钮，弹出项目面板（4）项目面板中显示的是系统以默认名称创建的新项目文件“PCB_Project1.PrjPCB”,执行菜单命令【文件File】/【另存项目为Save Project As…】，在弹出的保存文件的对话框中键入文件名，单击保存按钮2.创建一个原理图文件（1）执行菜单命令【文件File】/【新建New】/【原理图Schematic】，在项目中创建一个新原理图文件，此时项目面板中项目下面出现“Sheet1.SchDoc”文件名称，这就是系统以默认名称创建的原理图文件，同时原理图编辑器启动，原理图文件名作为文件标签显示在编辑窗口上方（2）执行菜单命令【文件File】/【保存Save】，在弹出的保存文件对话框中键入文件名，单击保存按钮，同时项目面板中原理图文件名和编辑窗口文件标签也相应更名3.加载元件库（1）执行菜单命令【设计Design】/【添加/删除元件库Add/Remove Library】，弹出可用对话框（2）在可用元件对话框中，单击安装按钮，弹出打开库元件文件对话框，默认路径指向系统安装目录下的Library（3）单击“Microchip”文件夹，打开文件夹。
单击需添加元件库，该元件库名称出现在打开库文件对话框的“文件名”文本框中，最后单击打开按钮，在可用库对话框中显示刚才加载的元件库（4）在元件库可用库对话框中单击关闭按钮，关闭对话框。
4.打开库文件面板（1）执行菜单命令【设计Design】/【浏览元件库Browse Library…】或单击面板标签System，选中库文件面板元件库，弹出库文件面板（2）在库文件面板中，单击当前元件库文本框右侧的下拉按钮，在其列表框中单击一集合库，将其设置为当前元件库。
altium designer层次电路绘制方法 -回复
altium designer层次电路绘制方法-回复Altium Designer层次电路绘制方法Altium Designer是一款功能强大的电子设计自动化(EDA)软件，可以用于设计和绘制层次电路。
层次电路绘制是将一个复杂电路分解为多个模块或子电路，以便更好地组织和管理电路的设计和布局。
本文将详细介绍Altium Designer中的层次电路绘制方法，并提供一步一步的解释。
第一步：创建新的工程文件在Altium Designer中，首先需要创建一个新的工程文件，以便开始绘制层次电路。
在主界面中选择"File"，然后选择"New"，再选择"Project"来创建一个新的工程。
在弹出的窗口中，选择适合的工程模板，然后点击"OK"开始创建工程文件。
第二步：添加电路原理图文件在创建了工程文件之后，需要添加电路原理图文件。
在主界面中选择"Project"，然后选择"Add New to Project"，再选择"Add Existing to Project"来添加已有的电路原理图文件。
在弹出的窗口中，选择要添加的原理图文件，然后点击"Open"将其添加到工程中。
第三步：创建顶层电路原理图在工程中添加了电路原理图文件后，接下来需要创建顶层电路原理图。
在主界面中选择"Project"，然后选择"Add New to Project"，再选择"Add NewSchematic"来创建一个新的电路原理图。
在弹出的窗口中，填写原理图的名称和描述，然后点击"OK"开始创建顶层电路原理图。
第四步：绘制顶层电路原理图创建了顶层电路原理图之后，可以开始绘制整个电路的顶层结构。
在电路原理图编辑器中，可以使用各种绘图工具和元件库来进行绘制。
用Altium Designer绘制电路图及印制电路板.
项目三电路图及印制电路板任务一掌握原理图绘制电路图是用规定的电子元器件的符号来表示实际电路的连接情况。
电路图纸是电子产品装配和维修中重要的技术文件，识别和绘制电路图纸是电子工程技术人员的基本技能之一。
目前常用的软件有Ｐｒｏｔｅｌ９９ＳＥ和ＰｒｏｔｅｌＤＸＰ以及ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６。
后两者与前者的主要区别是：Ｐｒｏｔｅｌ９９ＳＥ建立的是数据库文件，原理图元件库和ＰＣＢ板元件封装库是各自独立的；ＰｒｏｔｅｌＤＸＰ以及ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６建立的是项目文件，使用的是集成元件库。
下面介绍利用ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６绘制原理图的过程。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０的所有电路设计工作都必须在ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ（设计管理器）中进行，同时设计管理器也是ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０启动后的主工作窗口。
设计管理器具有友好的人机接口，而且设计功能强大，使用方便，易于上手。
１．启动ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０启动后进入图３－１所示的ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０设计管理器窗口。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０的设图３－１ＡＤ６设计管理器窗口·33·计管理器窗口类似于Ｗｉｎｄｏｗｓ的资源管理器窗口。
设有主菜单、主工具栏，左边为ＦｉｌｅｓＰａｎｅｌｓ（文件工作面板），右边对应的是主工作面板，最下面的是状态条。
设计管理器中分成如下几个选项：（１）Ｐｉｃｋａｔａｓｋ选项区域Ｐｉｃｋａｔａｓｋ选项区域选项设置及功能如下：①ＣｒｅａｔｅａｎｅｗＢｏａｒｄＬｅｖｅｌＤｅｓｉｇｎＰｒｏｊｅｃｔ：新建一项设计项目。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０中以设计项目为中心，一个设计项目中可以包含各种设计文件，如原理图ＳＣＨ文件，电路板ＰＣＢ文件及各种报表，多个设计项目可以构成一个ＰｒｏｊｅｃｔＧｒｏｕｐ（设计项目组）。
因此，项目是ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０工作的核心，所有设计工作均是以项目来展开的。
使用AltiumDesigner绘制电子线路图概要
常见设计原则
➢ 元件布局和走线原则
⑴对于电路板和元器件的要求：
电路板的尺寸：长宽以3：2或4：3为最佳。当大于200mm长和 150mm宽时，考虑强度。
高频元器件之间的连线越短越好，隶属于输入或输出电路的元器 件之间的距离越远越好。
具有高电位差的元器件应加大与其它连线之间的距离。一般 200V/mm比较合适。
在库中
找所需 元件
Protel DOS Schematic Operational Amplifiers.SCHLIB
Protel DOS Schematic Voltage Regulators.SCHLIB
※如标准库里没有,要自定义其图符及封装。
7
电路原理图设计
➢ 常用快捷操作
※快捷键要在输入法是英文的状态下才起作用。
6
电路原理图设计
元件标准库：
Miscellaneous Devices.SCHLIB: Protel DOS Schematic 4000 CMOS.SCHLIB
Protel DOS Schematic Intel.SCHLIB Protel DOS Schematic Linear.SCHLIB
9
电路板设计
➢ 基础知识
⑴ Altium Designer的绘图单位：
➢Altium Designer提供了两种绘图尺寸的单位：英制 （imperial)和公制（Metric)。 ➢1000mil=25.4mm=1英寸。 ➢电阻、电容、集成电路等绝大多数器件的管脚间距是以 英制单位定义的。
10
⑵ 电路板中常用各个层的含义：
Altium Designer整合了电子产品开发所需的完 整环境和工具，包含所有设计任务所需的工具：
使用Altium Designer绘制电子线路图..
按照电路的流程，安排各个功能电路单元的位置，使信号流通 更加顺畅和保持一致。
以每个功能电路为核心，围绕这个核心电路进行布局，元件安 排应该均匀、整齐、紧凑。 数字部分与模拟部分的地线分开。
电路原理图设计
元件标准库： Miscellaneous Devices.SCHLIB: Protel DOS Schematic 4000 CMOS.SCHLIB
Protel DOS Schematic Intel.SCHLIB
Protel DOS Schematic Linear.SCHLIB
在库中 找所需 元件
Altium Designer整合了电子产品开发所需的完 整环境和工具，包含所有设计任务所需的工具：
原理图和 HDL 设计输入 电路仿真 信号完整性分析 PCB 设计 基于 FPGA 的嵌入式系统设计和开发
原理图设计基础
软件的汉化
重启后生效！
电路原理图设计
(1) 新建一个PCB项目工程。并保存，名字自定义; (2) 右键点击“.PrjPcb”,为工程添加原理图文件，并保存; (3) 设置文档选项：在图纸上点击鼠标右键; (4)添加元件，依据原理图进行元器件间的电气联接; (5)双击元件编辑修改其属性：标识、参数、封装等; (6)元件标识编号 ; (7)编译（规则检查）：没错误，则Messages为空白。
Protel DOS Schematic Operational Amplifiers.SCHLIB Protel DOS Schematic Voltage Regulators.SCHLIB
AltiumDesigner绘制电路原理图
AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。
没有网络号的总线没有实际的电气意义。
两端连接到总线的设备数量相同的引脚将具有电气连接。
因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。
当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。
下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。
事实上，网络标签的应用远非如此。
网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。
无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。
执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。
号码放置状态。
此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。
如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。
将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。
此时，单击鼠标左键以成功放置网络标签。
同时，导线的网络名称也将被重命名为网络标签名称。
在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。
当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。
网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。
当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。
实验4-使用Altium-Designer绘制电路原理图(上机)
实验4 使用Altium Designer绘制电路原理图一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
步骤1.创建PCB 设计项目（*.PrjPCB ）启动Altium Designer,创建PCB 设计项目：Cat.PrjPCB 。
步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File 】/【New 】/【Schematic 】,创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
步骤3：加载/卸载元件库步骤6：电气规则检查，原件封装检查执行菜单命令【File 】/【New 】/【Project 】/【PCB Project 】,弹出项目面板。
AltiumDesigner6之原理图设计
主要内容
创建工作空间
2
选择工作空间的存ቤተ መጻሕፍቲ ባይዱ路径
命名并保存工作空间
创建新的工程文件
明确命名自己的工程文件
保存在刚才的工作空间里
创建新的原理图文件
保存在工程文件下面
保存
调整窗口合适的分辨率
调整合适的显示窗口
浏览并安装元件库
系统默认的元件库,我们有自己的标准库
原理图完成
搜索所需要的元器件
找到后放置元器件
选择是否添加元件所属的库
放置元件,并调整放置方向
可以连续放置多个相同的元件
查找下一个IC
放置好核心器件后放分立元件
选择标准的元件库
放置电阻
放置所需要的元件
开始连线
连线
连线完成
加上电源和接地
标注元件
标注元件
标注元件
自动标注后确定修改
校验
校验后执行更改
生成元件变更报告
隐藏元器件的库名
显示过滤的元器件
过滤效果
全选元器件
全选元器件
查看元器件的注释
隐藏元器件的注释
修改遇见属性
修改元器件属性
修改元件属性
错误检查
电气连接检查
电气检查
选择报表路径
电气检查
如果有错就修改,直到message窗口 没有显示错误为止
电子线路CAD实用教程-基于Altium Designer平台第6章 印制电路板设计初步
6.1.1印制板材料
挠性印制板
印制板分类刚性印制板混玻 纸合璃 基基布 覆覆基 铜铜覆 板板铜醛板纸CCEM质聚环ME层四氧压1氟玻3((表板乙表璃面,烯面布 如为为烯F层R玻玻玻压-璃1璃璃板;环布布布,如，氧,层内F内纸R压层层 -质4为内层无层压纺为板玻棉,如璃纤F纸R维)- 3
金属基覆铜板如铝基覆铜板、铜基覆铜板、 铁、铁基覆
6.1 印制板种类及材料 6.2 创建PCB文件启动PCB编辑器 6.3 手工设计单面印制板—Altium Designer PCB基本操作 6.4 沿圆弧均匀分布元件的放置
2021/4/29
电子线路CAD实用教程——基于Altium Designer平台
第6章 印制电路板设计初步
6.1 印制板种类及材料
电子线路CAD实用教程——基于Altium Designer平台
第6章 印制电路板设计初步
6.2.2 利用PCB Document Wizard创建PCB文件
对于标准尺寸的印制板，如ISA、PCI总线扩展卡，最好通过“Home”主页内的 “Printed Circuit Board Design” (PCB设计)标签下的“PCB Document Wizard”(PCB文档 创建向导)或“Create PCB Form Template”(用模板文件创建PCB文件)命令创建标准尺寸 的PCB文件，然后借助原理图编辑器窗口内“Up PCB XXXX…(更新PCB)”命令，把原理 图中元件封装图、电气连接关系等信息直接装入指定的PCB文件中。
第6章 印制电路板设计初步 (3) 单击图6.2.3中的“Next>”按钮，在图6.2.4所示窗口内，选择PCB板类型。
2021/4/29
图6.2.4 选择PCB板类型
Altium Designer 6第四课_层次原理图的设计
电源电路(POWER.SchDoc)
CPU部分(Ch4-2.SchDoc)
存储电路(MEMORY.SchDoc)
启动由上而下命令
产生POWER.SchDoc內层电路
产生MEMORY.SchDoc內层电路
自动换边
3.放 开 左 键 ， 自 动 换 边
2.移 至 所 要 连 接 的 线 路 上
层次原理图示意电路图
C h 4 -2 .S c h D o c
内存电路 M E M O RY.S c h D o c 电源电路 P O W E R .S c h D o c
M E M O R Y.S c h D o c P O W E R .S c h D o c
A D [0 ..7 ] A [8 ..1 5 ] ALE PSEN WR RD
1.指 向 输 入 输 出 端 口 按住鼠标左键不放
对项目进行编译
1.指 向 项ห้องสมุดไป่ตู้目 按鼠标右键 拉出选单
2.选 取 编 译 命 令 进行编译
编译之前， 各档案为同一阶层
完成编译
按鼠标左键
Messages面板
启动由上而下的命令
指定所产生的电路方块图的原理图
产生MEMORY.SchDoc內层电路
第四章 层次式原理图设计
Altium Designer 6完全电路设计－原理图
1
平面式原理图示意
平面式原理图
原 理 图 (一 ) A
信号连接
A
信号连接
原 理 图 (三 )
B
端点连接器 (O ff S h e e t C o n n e c to r) A
原 理 图 (二 ) B
信号连接
电源电路(POWER.SchDoc)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
；网络描述结束 ；其它网络描述
EXIT
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
3.3.5 “Navigator”面板的使用
1. 打开导航器面板 原理图编译后，导航器面板已经默认打开，可单击“Navigator”标签切换，或
者执行菜单“查看”→“工作区面板”→“”→“Navigator”，也可以单击面板控 制中心的“Design Compiler” →“Navigator”启动该面板，“Navigator”面板如图 4-3-15所示。
工程文档区
元件列表区
EXIT
网络名称列表区
引脚列表区
图4-3-15 导航器面板
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Cap
RAD-0.1
20pF
2
Cap
RAD-0.3
0.1uF
1
C_rst D1～D4
Cap LED1
RAD-0.3
104
1
LED-1
LED1
4
D5
Diode 1N5404
DIO18.849.6x5.6
Diode 1N5404
1
DS1～DS3 K1
Dpy Amber-CC
LEDDIP10/C5.08RHD
EXI T
项目3 绘制单片机系统电路
3.2 工作任务
在Altium Designer 6原理图窗口中构建图4-3-1所示温度控制器电路。 要求： （1）正确调用所需元器件，并按电路图所示要求进行元器件布局及连线操作； （2）按电路要求设置元器件特性参数； （3）生成网络表； （4）保存所构建的电路，推出操作环境。
EXIT
图4-3-17 ERC错误信息 第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
3.4 任务实施
表4-3-1 工程元件清单
Designator
LibRef
Footprint
Comment
Quantity
C1, C2 C3
2. 元件的复制、剪切及粘贴 3. 元件排列与对齐
EXIT
图4-3-8 “对齐”菜单
图4-3-5 “移动”菜单
图4-3-6 “粘贴阵列”对话框
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
3.3.3 元件自动编号
执行菜单命令“工具”→“注释”，在如图4-3-10所示的“注释” 对话框中，指定元件重新编号的范围、顺序和条件。
EXIT
图4-3-10 “注释”对话框
图4-3-11 “工程改变清单”对话框
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
3.3.4 全局修改
首先选中所有待修改的电阻。可以在鼠标单击元件的同时按下“Shift”键进行多重选择， 是所有待修改元件的外围出现绿色的虚线框。然后执行菜单命令“编辑”→“查找相似对象”， 这是光标变为十字形，单击任意一个选中的电阻，系统将弹出如图4-3-12所示的对话框，单击 “Selected”栏，将其右边的下拉列表设置为“Same”，即修改范围设置为刚才所单击的对象 处于同样选中状态的所有对象，并选中“运行检测仪”。
EXIT
项目3 绘制单片机系统电路
3.1 学习目标
最终目标：
•会用Altium Designer 6软件进行带有总线的电子电路绘制。
促成目标：
1) 会绘制带有总线的电路； 2) 会使用网络标识； 3) 会对元件进行自动编号； 4) 会对原理图元件参数进行全局修改； 5) 会使用“Navigator”面板查看原理图中的各种连接关系； 6) 会生成网络表。
EXIT
图4-3-12 “查找相似对象”对话框
图4-3-13 “SCH Inspector”对话框
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
3.3.5 网络表的生成
1. 生成网络表文件 执行菜单命令“设计”→“工程的网络表”→“Protel”，系统会根据原理图的连接
Enjoy Study
项目3 绘制单片机系统电路
3.4 任务实施
以图4-3-1“温度控制器电路”为操作目标对象，操作步骤如下： 1. 建立“温度控制器电路.PrjPCB”工程 2. 创建名为“温度控制器电路”的原理图纸（扩展名为.SchDoc） 3. 按照下面的元件清单，并按照图4-3-1在原理图中放置元件，并相应设置各元件参 数。
AXIAL-0.4
330
8
R21～R24
Res2
AXIAL-0.4
510
4
R31～R34, R_rst
Res2
AXIAL-0.4
10K
5
S1～S4
SW-PB
SPST-2
SW-PB
4
U1
PIC16F873-04/SP
PDIP300-28
PIC16F87304/SP
1
Y1
XTAL
R38
XTAL
1
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
4. 连接电路 按照图4-3-1连接电路，尤其注意总线的画法以及网络标识的放置。 5. 编译工程 选择“工程”→“Compile PCB Project 温度控制器电路.PrjPcb”，软件将会自动 对项目进行编译。 打开“Messages”面板查看错误信息，如图4-3-17所示。 6. 保存所构建的电路，推出操作环境。
项目3 绘制单片机系统电路
3.3 工作任务
3.3.1 画总线及总线入口
1. 绘制总线 单击布线工具栏上的“放置总线”工具，或执行菜单命令“放置”→“总线”，
启动总线工具后，光标处带有“×”。 2. 绘制分支线
单击布线工具栏上的“放置总线入口”工具，或者执行菜单“放置”→“总线 入口”，光标处带有“\”或者“/”，可通过“空格”键切换方向。使总线入口一端 与总线相连，另一端与导线或者元件引脚相连，如图4-3-3所示。
EXIT
图4-3-14 网络表文件
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
项目3 绘制单片机系统电路
2. 分析网络表文件
[ C1 RAD-0.1 20pF ] …… ( NetC1_1 编号命名 C1_1 U1_9 Y1_2 ) ( +12V D5_2 K1_4 P3_2 ) ……
EXIT
第四篇 使用Altium Designer 6绘制电电气路工原程理制图图与CAD
Enjoy Study
图4-3-1 温度控制器电路
第四篇 使用Altium Designer 6绘制 电电气路工原程理制图图与CAD
Enjoy Study
3 QNPN 16 Q3B KK P fgedcDba DS2DpyAmber-CC 23458790 1 01234567 DDDDDDDD 2 QNPN 16 Q2B KK P fgedcDba DS3DpyAmber-CC 23458790 1 01234567 SW-PBSW-PBSW-PBSW-PBDDDDDDDD D[0..7] 1 QNPN 16 1234 SSSSQ1B KK P fgedcDba DS1DpyAmber-CC 0 2345879 1 KKKK 0000 1111 01234567 DDDDDDDD R31R32R33R34 +12 01234567 DDDDDDDD VCC VCC 00000000 33333333 33333333 123 3 PHeader3 R01R02R03R04R05R06R07R08 IN1IN2 VCC 123456780 234567222222222 1245 D BBBB D RRRR V RB0/INT RA0/AN0RA1/AN1RB7/PGD RB3/PGM RB6/PGC IN1IN2 RA4/T0CKI RA5/AN4/SS RA2/AN2/VREF- RA3/AN3/VREF+ 12 1 PHeader2 RC0/T1OSO/T1CKIRC3/SCK/SCLRC6/TX/CKOSC1/CLKIN RC1/T1OSI/CCP2RC2/CCP1RC4/SDI/SDARC5/SDORC7/RX/DTVSSVSSMCLR/VPPOSC2/CLKOUT 1 UPIC16F873-04/SP 1234567889190 1111111111 KKK 111 K 5 R_rst 0 DDiode1N5404 1R11R12R13 VCC 4 1 0K 11R C_rst Q1BQ2BQ3B 4 1 QNPN K 0 1 Relay-SPST 5R24 +12 4 F DLED1 p 0 2 0 2 C 1 5R23 3 1 3 0.1uFC DLED1 1 0 F YXTAL 1 p 5R22 0 1 2 C 2 VCC 2 DLED1 0 12 1 5R21 2 PHeader2 1 DLED1
Enjoy Study
EXIT
一个人才算老.(巴里摩尔)
第四篇 使用Altium Designer 6 绘制电路原理图
Project 4 Draw the circuit principle diagram by Altium Designer 6
