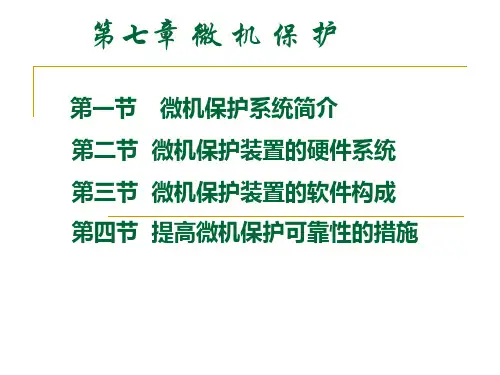

第七章 微机保护

第七章 微机保护
采样中断服务程序并不只是进行周期性的数据采集 (即采样和A/D变换),通常还需完成通信数据收发、运行 自检、调试、启动检测及故障处理等任务。
采样中断服务程序首先进行数据采集处理,主要完成 各通道模拟信号的采样和A/D变换,并将采集的数据按各通 道和时间的先后顺序存入采样数据缓冲区,并标定指向最新 采样数据的地址方针。
1.微机保护装置软件的主流程及主循环
最后运行自检模块。若自检判定保护装置出错,则告警 并闭锁保护,然后等待人工复位;若自检通过则继续执行主 循环程序。自检任务由于处理量较大,需要通过分时和循环 执行程序来完成。
至此完成了一次主循环的过程,返回到通信任务处理, 然后周而复始。
2.采样中断服务程序的流程
我国在这方面的起步相对较晚,但进展却很快。1984 年上半年,华北电力学院研制的第一套以6809(CPU)为基 础的距离保护样机投入试运行。1984年底在华中工学院召 开了我国第一次计算机继电保护学术会议,这标志着我国 计算机保护的开发开始进入了重要的发展阶段。进入90年 代,我国已陆续推出了不少成型的微机保护产品。
1.微机保护装置软件的主流程及主循环
执行数据采集初始化和启动定时采样中断模块主要是对 循环保存采样数据的存储区(称为采样数据缓冲区)进行地 址分配,设置标志当前最新数据的动态地址指针,然后按规 定的采样周期对控制循环采样的中断定时器赋初值并另其启 动,开放采样中断。从此定时器开始每隔一个采样周期循环 产生一次采样中断请求,由采样中断服务程序(后面介绍) 响应中断,周而复始地运转。
二、距离保护的软件流程
进入逻辑和时序处理程序段后,首先判别系统发生了静 稳破坏事故,若启动,则进入关闭短时开放保护功能,从而 使距离保护可立即并在下一次进入采样中断服务时可直接进 行振荡闭锁的处理;若不是启动,意味着保护是由短路故障 启动判据启动的,表明线路上已发生了短路故障,则检查是 否到达了短时开放时间:若未达到,表明可直接进行短路性 质和区域的判别;若已达到短时开放时间,表明系统随后可 能将要出现由内外部短路引起的系统振荡,未防止系统振荡 引起距离保护后续处理的误判断(误动),也需要进入关闭 短时开放保护功能,使距离保护进入振荡闭锁的处理。

《微机保护》PPT课件

《微机保护》PPT课件
由电力系统输入到继电保护装置的模拟 信 号分类: • 来自TV(或TA)的交流电压(或电流)信号; • 来自分压器(或分流器)的直流电压(或电流)信 号; • 自断路器、隔离刀闸等设备辅助接点以及其它 继电器接点的开关量信号,或者来自别的微机 保护或数字设备的数字量信号。
输入信号预处理过程的具体步骤为: 1. 将电力系统输入到继电保护装置的模拟信号
2. 数据处理单元对已转变为数字量电量信号进 行数字滤波,从而获得微机保护算法所需要 的数字信号序列;
3. 数据处理单元对已滤波的数字信号序列采用 合适的算法并结合开关量输入信号综合判断, 然后根据判断结果控制开关量输出系统和人 机对话和外部通信系统的输出,实现闸、信 号告警、数据记录等功能。
一、输入信号预处理
二、模拟量输入系统
微机保护装置模拟量输入接口部件的作用 是 将电力传感器输入的模拟电量正确地变换成离散 化的数字量,提供给数字核心部件进行处理。
交流模拟量输入接口部件内部按信号传 递顺 序为:电压输入变换器和电流输入变换器及其电 压形成回路 、前置模拟低通滤波器 、采样保持 器 、多路转换器、模数变换器。
采样 多路
A/D 数据更
保持 转换器 转换器 新排队
输入信号的预处理
图2—2 输入信号预处理流程框图
二、数字滤波
数字滤波器的优点: • 滤波精度高。加长字长可以很容易提高精度。 • 可靠性高。模拟元器件很容易受环境和温度 的
影响,而数字系统受这种影响要小得多。 • 灵活性高。数字滤波器改变性能只要改变算 法
• 按照不同的滤波理论又可分为常规滤波器和最 佳滤波器。
• 按频率特性分为低通、带通、高通和带阻四类 基本滤波器,其中前两类滤波器在微机保护中 用得较多。

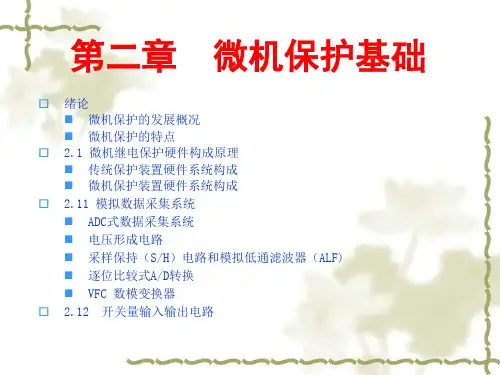

第2章 微机保护基础(1)

第2章 微机保护基础(1)

1、电压变换器(UV)
电压变换器原理接线如图2-11所示,UV原方与电压互感器相 联,TV二次侧有工作接地,UV副方的“直流地”为保护电源 的0V,电容C容量很小,起抗干扰作用。
图2-11 电压变换器应用
2、电流变换器(UA)
电流变换器与电压变换器不同,从UA原方看进去,输入阻抗 很小,对于负载而言UA可以看成一个电流源。电流变换器应 用接线如图2-12所示。
图2-4 采样保持过程示意图
2) 采样频率的选择
采样间隔Ts 的倒数称为采样频率fs。
采样频率越高,要求CPU 的运行速度越高。 因为微机保护是一个实时系统,数据采集系 统以采样频率不断地向微型机输入数据,微 型机必须要来得及在两个相邻采样间隔时间 Ts内处理完对每一组采样值所必须做的各种 操作和运算,否则CPU 跟不上实时节拍而无 法工作。相反,采样频率过低,将不能真实 地反映采样信号的情况。 采样函数为一周期信号,采样间隔Ts太大,就 会有一部分相互交迭,新合成的X(f)*G(f)图 形与X(f)/Ts不一致,这种现象称为迭混。 为了避免迭混以便采样后仍能准确地恢复原 信号,采样频率fS必须大于信号最高频率fC 的两倍,即fS>2fC,这就是采样定理。

<1>采样频率的方式选择
<2>.对多个模拟输入信号的采样方式
微机继电保护绝大多数的算法都是基于多个 模拟输入信号(如三相电压、三相电流等) 采样值进行计算的。如何对多个信号进行采 样,根据多个模拟输入信号在采样时刻上的 对应关系,可分别采用以下三种采样方式: 1、同时采样 2、顺序采样 3、分组同时采样



MAX125内部结构图
2.1.1
模拟数据采集系统

微机保护.ppt

微机保护.ppt

1 微机保护装置的硬件构成
微机保护的硬件组成部分

数据采集系统


CPU主系统
输入、输出系统
人机接口与通讯系统
电源系统
电 力 系 统
信号处理
采样及 A/D转换
跳闸信号
CPU
运 行 人 员
打印机
主 系 统
键盘、鼠标
微机保护硬件构成示意图
1 微机保护装置的硬件构成
数据采集系统

以A/D转换器为核心的数据采集系统

6 模数转换器
逐次逼近式A/D 的原理
U s r
D / A
U R
U i
+
控 制 器
比 较 器
数 字 设 定 器
数 字 量 输 出
6 模数转换器
4位A/D的逐次逼近法
第一次设定数字量 1000
第二次设定数字量
UA>Usr 1100
UA<Usr 0100
第三次设定数字量
UA>Usr 1110
UA<Usr 1010

数 据 采 集 系 统 1
高频保护 单片机
综合重合闸 单片机 跳闸
模拟量输入
数 据 采 集 系 统 2 零序电流保护 距离保护 单片机
逻 辑
信号
零序电流保护 单片机
多CPU微机保护硬件逻辑图
1 微机保护装置的硬件构成
开关量输入、输出系统

主要完成外部接点输入计算机,各种保护的 出口跳闸、信号报警和人机对话等功能。 微机保护的人机接口由键盘、液晶显示器、 打印机等构成。 通信系统使得微机保护与综合自动化系统通 信,实现远程监控。
模 拟 量 输 入

微机保护实验指导书

微机保护实验指导书

实验一 输电线路的电流电压微机保护实验一、实验目的1、通过实验进一步理解电流电压联锁保护的原理、并掌握其整定和计算的方法。

2、掌握电流电压联锁保护适用的条件。

二、实验原理1、电压速断保护在电力系统的等值电抗较大或线路较短的情况下,当线路上不同地点发生相间短路时,短路电流变化曲线比较平坦,见图10-1所示的无时限电流速断保护。

电流速断保护的保护范围较小,尤其是在两相短路和最小运行方式时的保护范围更小,甚至没有保护范围。

在这种情况下,可以采用电压速断保护,而不采用电流速断保护。

在线路上不同地点发生相间短路时,母线上故障相之间残余电压Ucy 的变化曲线如图10-2所示。

从图中看出,短路点离母线愈远,Ucy 愈高。

其中:①表示最大运行方式下Ucy 变化曲线;②表示最小运行方式下的 Ucy 变化曲线。

电压速断保护是反应母线残余电压Ucy 降低的保护。

在保护范围内发生短路时,Ucy 较低,保护装置起动;在保护范围以外发生短路时,Ucy 较高,保护装置不起动。

如同电流速断保护一样,电压速断保护可以构成无时限的,也可以构成有延时的。

在图10-2所示的线路上,如果装有保护相间短路的无时限电压速断保护,它的动作电压Udx 应整定为k L d k cy K X I K U Udx )3(min .min.3==式中Ucy.min —— 最小运行方式下在线路末端三相短路时,线路始端母线上的残余电压;)3(min .d I —— 上述短路时的短路电流;X l —— 线路电抗;Kk —— 可靠系数,考虑到电压继电器的误差和计算误差等因素,它一般取1.1~1.2。

从图10-2可见,在最小运行方式下,电压速断保护的保护范围(Ib.min )最大;在最大运行方式下,保护范围(Ib.max )最小。

所以电压速断保护应按最小运行方式来整定动作电压,按最大运行方式来校准保护范围。

在线路上任何一点发生短路时,不论是三相短路还是两相短路,母线上故障相之间的残余电压是相等的。

浅谈基于信息交换的微机保护原理1

浅谈基于信息交换的微机保护原理1

浅谈基于信息交换的微机保护原理微机保护是近年兴起的继电保护方式,不同于传统的机电式继电保护方式,具有遥测、遥控、遥信、遥调等功能,使变电所具有远程监控的作用,大幅度提高了供电的可靠性,越来越受到人们的青睐。

本文拟从继电保护的原理出发,提出利用网络互联,使保护更具有快速、灵敏、可靠、选择的特点。

1 传统的继电保护原理传统的继电保护有三段式电流保护(具有低压闭锁或不具低压闭锁、具有方向元件或不具有方向元件)、距离保护、差动保护、瓦斯保护、高频保护等,这里重点介绍一下应用最普遍的三段式电流保护原理: 三段式电流保护指的是: 无时限电流速断保护(一段)、时限电流速断保护(二段)、定时限或反时限过流保护(三段)。

1.1一段时限为零,也就是说电流一旦超过定值立即动作跳闸,为了保证在下一级线路发生故障时不误动,必须按下一级线路最大短路电流来整定,即在最大运行方式下,下一级变电所母线三相完全金属性接地短路来整定,一段保护的保护范围为本级线路的一部分,一般大于本级线路全长的20%; 其整定公式为: IDZ=Kk· Kfz ·Idl式中 IDZ——瞬时速断保护定值(一次)Kk——可靠系数Kfz——分支系数Idl——保护区末端最大运行方式下最大短路电流1.2 二段保护有时限,一般为0.3~0.6秒,我国一般整定为0.5秒,也有整定为0.3秒的,保护电流按下一级线路的一段动作电流来整定,其保护原理是保护范围延伸到下一级线路,与下一级线路一段保护通过时限来配合,保护范围达到下一级线路一段的保护范围,即可以保护本级线路全长及下一线路的一部分,为本级及下一级线路一段后备保护,同时为本级线路一段不能动作部分的主保护; 其一次保护电流定值为:IDZ=Kk· Kfz·I‘dz式中 IDZ——定时限速断保护定值(一次)Kk——可靠系数Kfz——分支系数I‘dz——下一级相邻线路的一段保护定值(一次)1.3 三段保护按照最大计算负荷来整定,其一次保护电流定值为:IDZ=Kk·Kzq·Kfz·Ifh式中 IDZ——过电流保护定值(一次)Kk——可靠系数Kfz——分支系数Ifh——最大负荷电流(一次)只要线路电流大于线路可能出现的最大负荷电流,保护即可判断其为故障电流,通过时限作用于跳闸,我们可以看出本段保护范围为线路全长(如果灵敏度够的话),是整条线路的后备保护。

微机保护复习题[1]

微机保护复习题[1]

第一章1.电力系统中继电保护的作用是什么?2. 继电保护在技术上应满足哪四个基本要求?3. 微机保护由硬件系统和软件系统两大部分组成。

4. 微机保护装置有哪些特点?第二章5.从功能上来说,微机保护装置可以分为哪4个部分?6. 基于A/D转换的数据采集系统有哪几部分组成?试画出其原理方框图。

7. 电压形成回路有哪几种形式?其作用是什么?8. 对采样频率有什么要求?模拟低通滤波器与采样频率有什么关系?9. 对采样保持电路有什么要求?10.什么叫量化?量化误差? A/D转换器的位数与量化误差、精度和分辨率之间有何关系?11. 何谓谥出?12.基于 VFC型数据采集系统有哪几部分组成?它有哪些特点?13. 一个基本的CPU主系统包含哪些电路?14. 什么是总线?它分哪些类型?15.存储器是用来存放程序、数据和中间结果。

在微机保护中RAM、EPROM、E2分别存放什么?PROM16.计算机与外设数据传送方式一般采用何种方式?17.微机继电保护装置中常用的计算机芯片有哪几种?各有什么结构特点?第三章18. 数字滤波器与模拟滤波器相比有何优点?19. 何谓频率混叠?20. 简单数字滤波器有哪几种?它们有何共同特点?第四章21. 何谓微机保护算法?它分为哪两大类?22. 衡量各种算法的主要指标有哪些?23. 两点乘积算法具有哪些特点?24. 半周绝对值积分算法具有哪些特点?25. 半波傅里叶算法与全波傅里叶算法相比有何特点?第五章26. 微机保护软件分为接口软件和保护软件两大部分。

它们各配置何种程序?27. 保护软件有哪三种工作状态?28. 微机保护装置为什么要采用定时中断方式和定时采样中断服务程序?29. 了解微机保护主程序的工作流程,会画出图5-1流程图。

30.初始化自检有哪些内容?第六章31. 可靠性是对继电保护的基本要求之一,它包括哪两个方面?32. 何谓程序出格?33. 电力系统中干扰源有哪些?干扰的形式有哪两种?34. 微机保护的硬件抗干扰措施都有哪些?35. 微机保护的软件抗干扰措施都有哪些?第一章1. 电力系统中继电保护的作用是什么?电力系统在运行中,可能发生各种故障和不正常运行状态。

专升本模拟题-微型继电保护(未完成)-1-3

专升本模拟题-微型继电保护(未完成)-1-3

微型继电保护1一、简答题1.微机保护中A/D的模拟量输入系统通常由哪几部分组成?各部分的作用是什么?答:微机保护中A/D的模拟量输入系统通常由电压形成、采样保持、多路开关及数模转换。

电压形成:将被测的输入量变成适合模数变换器工作的电压信号采样保持:采样保持电路由模拟开关、存储元件和缓冲放大器A组成。

在采样时刻,加到模拟开关上的数字信号为低电平,此时模拟开关被接通,使存储元件(通常是电容器)两端的电压UB随被采样信号UA变化。

当采样间隔终止时,D变为高电平,模拟开关断开,UB则保持在断开瞬间的值不变。

缓冲放大器的作用是放大采样信号,它在电路中的连接方式有两种基本类型:一种是将信号先放大再存储,另一是先存储再放大。

对理想的采样保持电路,要求开关没有偏移并能随控制信号快速动作,断开的阻抗要无限大,同时还要求存储元件的电压能无延迟地跟踪模拟信号的电压,并可在任意长的时间内保持数值不变多路开关:在多路数据传送过程中,能够根据需要将其中任意一路选出来。

数模转换:就是将离散的数字量转换为连接变化的模拟量.2.微机保护模拟量输入系统为什么要加模拟低通滤波器?其截止频率应该如何选取?f,从而降低对硬件提出的要求。

答:模拟低通滤波器将高频分量滤掉,这样就可以降低s低通滤波器是只让低于截至频率通过的滤波器继电保护常常采用普通的一阶(最高二阶的有源或无源)滤波器来限制接近工频分量的谐波信息混进来。

3.简述VFC型模数转换器的基本工作原理。

答:VFC型模数转换器是一个电路,由一个运放、一个零电压比较器、一个单稳触发器、一个电子开关及电阻电容组成。

电流、电压信号经电压形成回路后,均变换成与输入信号成比例的电压量,经过VFC后,将模拟电压量变换为脉冲信号,该脉冲信号的频率与输入电压成正比,经快速光电耦合器隔离后,由计数器对脉冲进行计数,随后,微机按采样间隔Ts读取的计数值就与输入模拟量在Ts内积分成正比,达到了将模拟量转换为数字量的目的。

微机继电保护PPT课件

微机继电保护PPT课件
继电保护概述 • 微机继电保护的基本原理 • 微机继电保护的分类与应用 • 微机继电保护的优缺点与展望 • 微机继电保护的实际应用案例
01 微机继电保护概述
CHAPTER
定义与特点
定义
微机继电保护是指利用微型计算 机技术来实现电力系统继电保护 功能的系统。
微机继电保护装置具有灵活的配置和编程 能力,可以根据需要进行定制和扩展,适 应不同系统的需求。
微机继电保护装置具有自我诊断和修复功 能,能够检测和修复潜在的故障,提高系 统的可靠性和稳定性。
微机继电保护的缺点
对硬件和软件要求高
01
微机继电保护装置需要高性能的硬件和软件支持,增加了系统
的复杂性和成本。
对数据传输和处理能力要求高
02
微机继电保护装置需要实时传输和处理大量数据,对数据传输
和处理能力要求较高。
对外部环境因素敏感
03
微机继电保护装置对外部环境因素较为敏感,如温度、湿度、
电磁干扰等,需要采取相应的防护措施。
微机继电保护的展望
智能化发展
随着人工智能技术的发展,微机继电保护装置将更加智能化,能 够自适应地学习和优化保护策略。
应用效果
该系统的应用显著提高了发电厂的安全性和可靠性,减少了设备 损坏和事故发生。
技术特点
该系统采用了基于数字信号处理技术的继电保护算法,具有高灵 敏度和快速响应的特点。
某变电站的微机继电保护系统
案例概述
某变电站的微机继电保护系统采用了先进的微机继电保护装置,实 现了对变电站的全面保护。
应用效果
该系统的应用显著提高了变电站的安全性和可靠性,减少了设备损 坏和事故发生。
04 微机继电保护的优缺点与展望
CHAPTER

第3章微机保护基础知识

第3章微机保护基础知识
基于逐次逼近型A/D转换的采集系统 基于电压/频率变换(VFC)原理进行A/D变换 的采集系统

• 前者包括:电压形成回路、模拟低通滤波器(ALF)、 采样保持回路(S/H)、多路转换开关电路(MPX)及 模数转换回路(A/D) • 后者包括:电压形成、VFC回路、计数器
• 两者各有优点,前者便于满足精度,后者不需要滤波 与采样保持电路
采样电子开关
ui
CH的大小应当如 何确定呢?
阻 抗 变 换 1
AS CH S(t)
阻 抗 变 换 2
uo
微机保护基础知识
14 2019/2/13
(3)ALF和采样频率
问题 离散信号怎样才能真实反映被采样的连续信号, 若要求不丢失信息,应满足什么条件?
被采样信号x(t)的频率为f0,TS为采样周期,fS为采样频率
I
I2 S2
I3 S3
R
B3 1
- + uD
I1
UR UR UR I2 I3 2R 4R 8R
I4
UR 16R
UR UR -1 -2 -3 -4 I = (B1 2 +B2 2 +B3 2 +B4 2 ) D R R
微机保护基础知识
可见,输出模拟电 压正比于输入的数 字量D 。
2 2019/2/13
微机保护基础知识
学习方法



掌握基本原理 用计算机方法实现电 流保护,在实践中提 高对微机保护的认识 要将保护的基本算法 与具体继电保护原理 结合
• 要分清楚哪些是基本原理。 • 要利用微机来实现基本算 法。 • 理论联系实践,要既动脑 也动手。
微机保护基础知识
3 2019/2/13

微机保护知识

微机保护知识

微机保护微机保护是指将微型机、微控制器等器件作为核心部件构成的继电保护。

一、微机保护的特点及构成1.微机保护的特点(1)维护调试方便。

在微机保护应用之前,布线逻辑的保护装置,调试工作量很大,尤其是一些复杂保护,调试一套保护常常需要一周,甚至更长时间。

因为布线逻辑保护的所有功能,都是由相应的元件和连线实现的,为了确认保护装置的完好,需要通过模拟试验校核所有功能。

而微机保护的各种复杂功能是由软件(程序)实现的,如果经检查,程序与设计时完全一样,就相当于布线逻辑的保护装置的各种功能已被检查完毕。

(2)可靠性高。

微型机、微控制器等在程序指挥下,具有极强的综合分析和综合判断能力。

所以,微机保护可以实现常规保护很难办到的自动纠错,实现自动识别和排除干扰,防止由于干扰造成的误动作。

同时,微机保护的自诊断功能,能够自动检测出本身硬件的异常,配合多重化有效防止拒动,因此可靠性很高。

目前,国内设计与制造的微机保护,均按照国际标准的电磁兼容试验考核,进一步保证了装置的可靠性。

(3)易于获得附加功能。

采用微机保护,如果配置一台打印机,或者其他显示设备,或通过网络连接到后台计算机监控系统,可以在电力系统发生故障后提供多种信息。

例如,保护动作时间和各部分的动作顺序记录、故障类型和相别及故障前后的电压和电流波形记录等,对于线路保护,还可以提供故障点的位置(测距功能)。

这将有助于运行部门对事故的分析和处理。

(4)灵活性大。

由于微机保护的特性和功能主要由软件决定,而不同原理的保护可以采用通用硬件。

因此,只要改变软件就可以改变保护的特性和功能,从而可以灵活地适应电力系统运行方式的变化和其他要求。

(5)保护性能得到很好改善。

由于微型机、微控制器的应用,很多原有型式的继电保护中存在的技术问题,可以找到新的解决办法。

例如,变压器差动保护如何鉴别励磁涌流与内部故障等问题,都已提出了许多新的原理和解决办法。

可以说,只要找出正常与故障的区别特征,微机保护基本上都能予以实现。

第二十二讲微机保护概要课件

第二十二讲微机保护概要课件

01
安装环境
02
电缆连接
03
参数设置
04
功能测试
微机保护装置的运行与维护
日常检查
定期检查微机保护装置 的运行状态,包括指示 灯、显示屏、散热器等。
数据备份
定期备份微机保护装置 的配置和故障记录,以
防数据丢失。
清洁保养
定期清洁微机保护装置 表面,保持整洁,延长
使用寿命。
软件升级
及时升级微机保护装置 的软件,以获取最新的
境和挑战。
数据处理能力
随着电力系统规模的不断扩大和 数据量的急剧增加,微机保护的
数据处理能力面临巨大挑战。
网络安全问题
随着网络攻击和病毒威胁的增加, 微机保护的网络安全问题日益突 出,需要加强安全防护和应急响 应能力。
微机保护技术的发展前景
广泛应用
跨界融合
绿色发展
05
微机保护的实践操作
微机保护装置的安装与调试
微机保护利用微型计算机技术,通过集成在微机中的算法和程序,对电力系统的故 障进行快速、准确的检测和切除。
微机保护装置通过传感器采集电流、电压等电气量,经过预处理电路处理后,输入 到微机系统中进行分析和处理。
当发生故障时,微机保护装置根据算法判断出故障类型和位置,并输出相应的控制 信号,快速切除故障部分,保证电力系统的安全稳定运行。
功能和修复漏洞。
微机保护装置的故障处理与排除
故障识别

故障定位
故障排除 故障预防
THANKS
感谢观看
电网故障诊断与定位
微机保护装置能够快速准确地检测和 定位电网故障,为故障排除提供关键 信息。
稳定性和安全控制
优化调度与节能
微机保护装置能够提供实时的电力需 求和供应数据,帮助调度员优化调度 方案,实现电力资源的合理配置和节 能目标。

电力系统微机保护概述

电力系统微机保护概述
9
四、国内微机保护装置硬件发展
1.8位微处理器构成微机保护装置 ◆代表产品:WXB-01微机高压线路保护装置 ◆主要特点:单CPU、外部扩展电路复杂、存储器容量小、软
6
二、微机保护发展历史
① 20世纪60年代末期 提出用计算机构成微机保护装置,2篇最早发表的关于微机
保护的研究报告
◆G.D. Rockefeller, Fault Protection With A Digital Computer, IEEE Trans. PAS Vol 88 No 4. 1969。 ◆B.J.Mann, Real Time Computer Calculation of The Impedance of a Faulted Single Phase Line, Elec.Eng. Trans.(I.E.Aust) VEE4 1969。
由集成运算放大器和其它集成电路构成,体积更小、工作 更可靠,第二代电子式静态保护装置。
20世纪80年代后期成为静态继电保护的主要形式。 ※微机型继电保护装置(20世纪80年代中期)
又称为数字式继电保护装置,由硬件系统和软件系统构成。 特点:需要硬件配置不同的软件,就可以实现不同特 性和不同功能的继电保护装置。
◆继电保护装置的发展
机电式保护装置
静态继电保护装置
数字继电保护装置
※机电式继电器(20世纪50年代以前) 构成:由电磁型、感应型或电动型继电器构成,
具有机械传动部件。 优点:工作可靠、不需要外部工作电源、抗干扰
性好、使用寿命长等,目前仍广泛应用于电力系统中。 缺点:体积大、功率消耗大、动作速度慢、机械
在主设备保护方面,东南大学和华中理工大学研制的发电机 失磁保护、发电机保护和变压器组保护也相继于1989、1994年通 过鉴定,投入运行。

简述微机保护的基本构成和主要部分的功能

简述微机保护的基本构成和主要部分的功能

简述微机保护的基本构成和主要部分的功能1、简述微机保护的基本构成和主要部分的功能答:微机保护是由一台计算机和相应的软件(程序)来实现各种复杂功能的继电保护装置。

微机保护的特性主要是由软件决定的,具有较大的灵活性,不同原理的保护可以采用通用的硬件。

微机保护包括硬件和软件两大部分。

硬件一般包括以下三大部分。

(1) 模拟量输入系统(或称数据采集系统) 包括电压形成、模拟滤波、采样保持、多路转换以及模数转换等功能,完成将模拟输入量准确地转换为所需的数字量。

(2) CPU主系统包括微处理器(MPU)、只读存储器(EPROM)、随机存取存储器(RAM)以及定时器等。

MPU执行存放在EPROM中的程序,对由数据采集系统输入至RAM区的原始数据进行分析处理,以完成各种继电保护的功能。

(3) 开关量(或数字量)输入/输出系统由若干并行接口适配器、光电隔离器件及有接点的中间继电器等组成,以完成各种保护的出口跳闸、信号警报、外部接点输入及人机对话等功能。

微机保护软件是根据继电保护的需要而编制的计算机程序。

72、电力变压器的不正常工作状态和可能发生的故障有哪些?一般应装设哪些保护?答:变压器的故障可分为内部故障和外部故障两种。

变压器内部故障系指变压器油箱里面发生的各种故障,其主要类型有:各相绕组之间发生的相间短路,单相绕组部分线匝之间发生的匝间短路,单相绕组或引出线通过外壳发生的单相接地故障等。

变压器外部故障系变压器油箱外部绝缘套管及其引出线上发生的各种故障,其主要类型有:绝缘套管闪络或破碎而发生的单相接(通过外壳)短路,引出线之间发生的相间故障等。

变压器的不正常工作状态主要包括:由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失,保证电力系统安全连续运行,变压器一般应装设以下继电保护装置: (1)防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。

微机保护(1)

微机保护(1)

绪论1、继电保护原理发展历史:(1)熔断器(过电流保护)(2)一次性电磁型过电流继电器(3)感应型过电流继电器(4)电流差动原理(基尔霍夫电流定律)(5)方向电流保护(6)距离保护(7)高频保护(8)微波保护(9)行波保护(10)故障分量保护2、继电保护装置发展历史:(1)20世纪50年代以前:机电式继电器、(2)20世纪50年代以后:晶体管式继电保护装置、(3)20世纪80年代后期:集成电路型继电保护装置、(4)微型机继电保护装置3、微型机继电保护装置:是指将微型机、微控制器等作为核心部件构成的继电保护。

4、微机保护的发展历程:从线路到元件、从高压到低压5、微机保护用硬件的发展过程:(1)第一代:单C P U结构(2)第二代:多C P U结构(3)第三代:以高性能的16位单片机构成(4)第四代:以高性能的32位D S P+C P U构成(5)数字信号处理器(D S P):一种适合数字信号处理运算、具有特殊结构的微处理器(6)智能变电站(数字化变电站)6、微机保护装置的特点(1)维护调试方便(2)可靠性高(3)易于获得附加功能(4)灵活性大(5)保护性能得到很好改善微机保护装置的特点:系统性、动态性第一章1、微机保护的硬件包括以下三大部分(及功能):2、数据采集系统:(1)电压形成回路(2)采样保持电路和模拟低通滤波器(3)模拟量多路转换开关(4)模数转换器(5)V F C(电压频率转换器)型数据采集系统3、采样保持电路(S/H电路):作用是在一个极短的时间内测量模拟输入量在该时刻的瞬时值,并在模数转换器进行转换的期间内保持其输出不变4、采样频率的选择5、A/D转换基本原理框图6、二分搜索法(详见书P14)一种最快的逼近方法,n位转换器只要比较n次即可,比较次数与模拟量大小无关三位转换器的二分搜索法示意图如下:7、光电耦合器把发光器和光敏器件按适当的方式组合,可实现以光信号为媒介的电信号转变。

光电耦合器的作用:(1)传递模拟信号(2)具备继电器的控制功能(3)能较好的解决不同逻辑电平之间的信号传递和控制。

微机保护原理

微机保护原理

近三十年来,计算机技术发展很快,计算机的应用已广泛而深入的影响着科学技术、生产、和生活的各个领域。

它给各部门的面貌带来了巨大的并且往往是质的变化。

计算机技术同样影响到继电保护技术的发展。

传统的继电保护基本上已被新型的微机保护所替换。

下面简单介绍一下微机保护。

一、微机保护装置的构成微机保护与传统继电保护的最大区别就在于前者不仅有实现继电保护功能的硬件电路,而且还必须有保护和管理功能的软件———程序;而后者则只有硬件电路。

微机保护装置的硬件构成可分为四部分:数据采集、微型计算机模块、开出开入、人机接口、其它(通讯,电源等)。

(一)数据采集传统保护是把电压互感器(TV)二次侧电压信号及电流互感器(TA)二次电流信号直接引入继电保护装置,或者把二次电压、电流经过变换(信号幅值变化或相位变化)组合后再引入继电保护装置。

因此,无论是电磁型、感应型继电器还是整流型、晶体管型继电保护装置都属于反应模拟信号的保护。

尽管在集成电路保护装置中采用数字逻辑电路,但从保护装置测量元件原理来看,它仍属于反应模拟量的保护。

而微机保护中的微机则是处理数字信号的,即送入微型计算机的信号必须是数字信号。

这就要求必须有一个将模拟信号变换成数字信号的系统,这就是数据采集系统的任务。

(二)微型计算机模块微型计算机是微机保护装置的核心。

数字信号采集进来后对其进行数字虑波,然后通过各种不同的算法对其进行计算处理,逻辑判断,动作出口,事故纪录等等处理。

目前计算机保护的计算机部分都是由微型计算或单片微型计算机构成的,这也是微机保护名称的由来。

由一片微处理器配以程序存贮器、数据存贮器、接口芯片(包括并行接口芯片、串行接口芯片)、定时器、计数器芯片等构成的微机系统称为单微机系统。

而在一套微机型保护装置中有两片或两片以上的微处理器构成的微机系统则称为多微机系统。

由单片微型计算机配以部分接口芯片也可以构成微机系统。

同样地,在一套微机保护装置中仅有一个微处理器称为单微机系统,而在一套保护装置中有两片或两片以上微处理器则称为多微机系统。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1)顺序结构 • 如图所示的一次中断服务流程中,将功能 1,2,…,N完全 按顺序执行一遍。 • 这种结构的特点是流程较清晰,N个功能的地位完全相同,不 突出任何一个功能。 • 要求N个功能的执行时间之和小于中断服务程序被允许执行的 时间(如采样间隔)。 • 当微型机的运行速度较快,尤其是结合DSP技术后,完全可以 采取顺序结构的方法来实现继电保护的功能。
4.程序流程的基本结构 • 微机保护的程序结构与微型机的运行速度、功能的构成等 诸多因素有较大关系,可以有多种多样的实现方案。在微 机保护中,定时中断通常是最主要的中断方式。以其为例, 下面介绍三种典型的流程结构。 • 在每次执行定时中断服务程序的过程中,可能会因运行条 件的不一样,引起执行的时间有长有短,但是,必须保证 最长的定时中断服务程序所执行的时间一定要小于采样间 隔时间TS,并留有一定的时间裕度。否则,将造成微型机 还没有从中断返回时,又出现一次中断,导致微型机工作 紊乱,无法正常工作。
当K1接通,PA0=0 当K1断开,PA0=1
装置外部接点与微机连接的接线图
三、微机保护的算法
-----是保护的数学模型,是微机保护工作原理的数学表达式, 也是编制微机保护计算程序的依据。 ----- 微机保护的硬件是共同的,保护的特性与功能主要由软 件(计算程序)所决定。 • 核心问题 算出可表征被保护对象运行特点的物理量,如电压、 电流的有效值和相位等,或者算出它们的序分量,或基波 分量,或某次谐波分量的大小和相位等。
频率混叠示意图
设被采样信号x(t)中含有的最高频率为fmax,现将x(t)中这一成分xfmax(t)单独 画在图(a)中。从图(b)可以看出,当fS=fmax时,采样所看到的为一直流成分; 而从9-3(c)看出,当fS略小于fmax 时,采样所得到的是一个差拍低频信号。也 就是说,一个高于 fS/2 的频率成分在采样后将被错误地认为是一低频信号, 或称高频信号“混叠”到了低频段。显然,在满足奈奎斯特定理后,将不会出 现这种混叠现象。
微机保护的硬件系统框图:
1.电压形成回路(采用电压、电流变换器) • 将PT、CT二次侧交流信号转换为±5V或±10V。 • 交流电压信号可以采用小型中间变压器;而将交流电流信 号变换为成比例的电压信号,可以采用电抗变换器或电流 变换器。 • 屏蔽或隔离作用,提高保护的可靠性。
2.采样保持电路和模拟低通滤波器 1)采样基本原理:采样保持(S/H)电路,其作用是在一个极 短的时间内测量模拟输入量在该时刻的瞬时值,并在模/数 转换器进行转换的期间内保持其输出不变。 • TC称为采样脉冲宽度,TS称为采样间隔(或称采样周期)。等 间隔的采样脉冲由微型机控制内部的定时器产生,“采样脉 冲”,用于对“信号”进行定时采样,从而得到反映输入信号 在采 样时刻的信息,并在随后一定时间内保持采样信号处于不变的 状态。
6. 开关量输入输出电路 1)开关量输出电路 • 在微机保护装置中设有开关量输出(DO,简称开出)电路, 用于驱动各种继电器。 • 开关量输出电路主要包括保护的跳闸出口、本地和中央信 号及通信接口、打印机接口,一般都采用并行接口的输出 口来控制有接点继电器的方法,但为提高抗干扰能力,最 好经过一级光电隔离。
2. 保护软件
保护软件为主程序和两个中断服务程序。 • 主程序包括初始化和自检循环模块、保护逻辑判断模块及 跳闸处理模块。 • 中断服务程序有定时采样中断服务程序和串行口通信中断 服务程序。
3.中断服务程序
• 绝大多数的工程计算机的应用软件都采用了中断技术,继 电保护系统是一种对时间要求很高的实时系统,一方面要 求实时地采集各种输入信号,随时跟踪系统运行工况;另 一方面,在电力系统短路时,应快速判别短路的位置或区 域,尽快切除短路故障。实时系统是对具有苛刻时间条件 的活动及外来信息要求以足够快速度进行快速处理,并在 一定的时间内做出响应。 • 对保护装置而言,电力系统状态是保护最关心的外部事件, 必须每时每刻掌握保护对象的系统状态,这就要求保护定 时采样系统状态,常采用定时器中断方式,每经过 1.66ms中断原程序的运行,转去执行采样计算的服务程序。 • 采样结束后,通过存储器中的特定存储单元将采样计算结 果送给原程序,然后再去执行被中断了的程序,这就是定 时采样中断服务程序。
• 采用低通滤波器消除频率混叠问题后,采样频率的选择在 很大程度上取决于保护的原理和算法的要求,同时还要考 虑硬件的速度问题。
RC低通滤波器
3. 多路转换开关
• 多路转换开关又称多路转换器,它是将多个采样保持后的信 号逐一与A/D芯片接通的控制电路。它一般有多个输入端, 一个输出端和几个控制信号端。 • 在实际的数据采集系统中,被模数转换的模拟量可能是几路 或十几路,利用多路开关(MUX)轮流切换各被测量与A/D 转 换电路的通路,达到分时转换的目的。
第五章 微机保护
一、微机保护系统简介
1.微机保护的应用和发展概况 • 1965年,有人倡议用计算机构成继电保护。 • 70年代,微机保护研究热潮,发表了200多篇论文。 • 1977年,日本人投入了一套以微处理机为基础的控制与保护 装置。 • 北美与西欧以理论研究为主;日本以微保商品化研究为主。
我国发展概况:
分类
• 基本算法 计算被测电气量大小和相位的方法,它们是微机保护 的基础。 • 继电器算法 根据继电器的动作特性拟定的算法,也称动作特性算 法。 评价指标: • 算法的精度 • 算法的运算速度 √算法所要求的采样点数(或称数据窗长度) √算法的运算工作量
Hale Waihona Puke 研究算法的实质是如何在速度和精度两方面进行权衡。 • 全波傅里叶算法 • --- 以傅里叶级数为基础,适用于任何周期函数的输入信 号。 • 设电流i(t)为输入模拟信号,进行傅式展开:
1.接口软件
• 接口软件是指人机接口部分的软件,其程序分为监控程序和 运行程序。 • 监控程序主要是键盘命令处理程序,是为接口插件及各CPU 保护插件进行调节和整定而设置的程序。 • 运行程序由主程序和定时中断服务程序构成。 • 主程序的任务是完成巡检、键盘扫描和处理及故障信息的排 列和打印;定时中断服务程序包括软件时钟程序,以硬件时 钟控制并同步各CPU插件的软时钟,和检测各CPU插件启动元 件是否动作的检测启动程序。
• 在微机保护中,各个通道的模拟电压是在同一瞬间采样并保 持记忆的,在保持期间各路被采样的模拟电压依次取出并进 行模数转换,这样按保护算法由微机计算得出正确结果。
4.A/D转换器(模拟量转换为数字量) 类型: • • • • 逐位比较型 积分及技术型 并行比较型 电压频率型(V/F) 主要指标: • 分辨率--反映A/D对输入电压信号微小变化的区分能力。 • 转换时间(速度)--完成一次A/D 转换的时间。 • 数字输出位数(精度)--A/D变换的结果与实际输入的接 近程度。
5.CPU主系统
微机保护的CPU主系统包括中央处理器(CPU)、只读存储 器EPROM、电擦除可编程只读存储器E2PROM、随机存取存储器 RAM、定时器等。 • CPU主要执行控制及运算功能。 • EPROM主要存储编写好的程序,包括监控、继电保护功能程序 等。 • E2PROM可存放保护定值,保护定值的设定或修改可通过面板 上的小键盘来实现。 • RAM是采样数据及运算过程中数据的暂存器。 • 定时器用来记数、产生采样脉冲和实时钟等。 • 而CPU 主系统中的小键盘、液晶显示器和打印机等常用设备 用于实现人机对话。
• 模数变换的基本原理简单地说是用一个微小的标准单位电 压来度量一个无限精度的待测量的电压值,从而得到它所 对应的一个有限精度的数字值(即待测量的电压值可以被 标准单位电压分为多少份)。 • 显然,选定的标准单位电压越小,A/D变换的分辨率越高, 得到的数字量就越能精确地刻划瞬时采样值;
• 但无论多小,总会有误差,该误差称为量化误差。A/D的 分辨率越高,量化误差越小。
H1输出0,K动作; H1输出1,K不动作。
开关输出回路接线图
2)开关量输入电路 • 微机保护装置中一般应设置几路开关量输入电路。 • 开关量输入(DI,简称开入)主要用于识别运行方式、运行 条件等,以便控制程序的流程。 • 所谓开关量输入电路主要是将外部一些开关接点引入微机 保护的电路,通常这些外部接点不能直接引入微机保护装 置,而必须经过光电隔离芯片引入。
• 1984年上半年,华北电力研制第一套以6809为基础的距离 保护样机投入试运行。 • 1984年底在华中工学院召开了我国第一次计算机继电保护 学术会议,这标志着我国计算机保护的开发开始进入了重 要的发展阶段。 • 20世纪90年代,我国许多电力设备的生产厂家已有很多套 的微机保护装置产品投入现场运行并在电力系统中取得了 较成功的运行经验。 • 现在新投入使用的高中压等级继电保护设备几乎均为微机 保护产品。
2)采样频率的选择 • 采样间隔TS的倒数称为采样频率fS。采样频率的选择是微 机保护硬件设计中的一个关键问题,为此要综合考虑很多因 素,并要从中作出权衡。 • 采样频率越高,要求CPU的运行速度越高。因为微机保护是一 个实时系统,数据采集系统以采样频率不断地向微型机输入 数据,微型机必须要来得及在两个相邻采样间隔时间TS内处 理完对每一组采样值所必须做的各种操作和运算,否则CPU跟 不上实时节拍而无法工作。相反,采样频率过低,将不能真 实地反映采样信号的情况。 • 由采样奈奎斯特(Nyquist)定理可以证明,如果被采样信号中 所含最高频率成分的频率为fmax,则采样频率fS必须大于 fmax的2倍(即fS>2fmax),否则将造成频率混叠。
2. 微机保护的基本构成 • 与传统保护对比 • 传统保护:使输入的电流、电压信号直接在模拟量之间进 行比较和运算处理,使模拟量与装置中给定的机械量或电 气量进行比较和运算处理。 • 微机保护:将模拟量输入的电流、电压的瞬时值变换为离 散的数字量,然后才送入计算机的中央处理器,按规定的 算法和程序进行运算,且将运算结果随时与给定的数字进 行比较,最后做出是否跳闸的判断。
相关文档
最新文档
