绝缘油介电强度测试仪 进口品牌
绝缘油介电强度测试仪的试验方法及试验标准
在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。
全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能，且测试精度高、操作方便、安全可靠。
下面为大家介绍一下绝缘油介电强度测试仪的试验方法及试验标准。
1试验条件除环境试验外，其余各项试验均在下述基准条件下进行：a)环境温度：(20±5)℃。
b)相对湿度：不大于80%。
c)大气压力：86kPa~106kPa。
2试验时使用的标准装置试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压，其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。
3外观检查用手感目视方法检查测试仪外观。
油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。
4安全性能测试仪4.1绝缘电阻用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻，绝缘电阻应大于20MΩ。
4.2介电强度在电源输入端对机壳施加5kV、1min工频交流电压，试验中应无击穿、飞弧现象。
4.3接地保护使用不低于2级游标卡尺测量金属接地端子直径，端子直径不应小于6mm。
4.4击穿保护油杯中加上被试油，进行正常升压试验只被试油击穿，使用模拟宽带不低于100MHz 的示波器测量被试油发生击穿直到试验电压到零所持续的时间，重复进行10次。
当试油发生击穿后，应能在10ms内切断油杯上的高压。
4.5安全保护不加安全屏障，进行升压试验，测试仪应不能升压；加上安全屏障，升压至10kV时移去屏障，测试仪应断电；永高压测量仪器测量测试仪，应无高压输出。
5性能试验5.1电压测量误差试验接线参见下图，根据测试仪的额定电压设定电压示值误差试验点，通常应包括20kV、30kV、40kV、50kV、60kV知道额定电压。
使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值，按下式计算电压测量示值误差，试验结果应符合下表的要求。
JKJQ-1B绝缘油介电强度测试仪技术参数
JKJQ-1B绝缘油介电强度测试仪技术参数
JKJQ-1B绝缘油介电强度测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成，该仪器由拨码开关预置，通过计算机严格地按照预置的参数执行程序。
运行完毕后，可根据需要打印结果。
该仪器抗干扰性强，操作简单，并具有声提示。
JKJQ-1B绝缘油介电强度测试仪仪器特点：
160×80点阵液晶显示屏，无标识按键操作；
采用单油杯结构；
具有过压、过流、自动回零、接地等保护装置，在正常使用情况下，绝对保证仪器本身及操作人员的安全；
升压速度和静置、间隔时间可根据不同的实验标准选择；
同时兼容国标2002版和1986版测试，可根据要求自定义测试条件；
内置高速热敏式微型打印机，打印美观、快速；
便携式，重量轻；
JKJQ-1B绝缘油介电强度测试仪技术参数：
输出电压：0～80kV（可调）
最小分辨率：0.1KV
测量准确度：±（2％×读数+0.2kV）
升压速度：1.0、2.0、3.0kV/S(可选)
击穿切断时间：≤1ms
试验次数：6次（1～6次可选）
油杯的容量：400ml，200ml
电极之间的距离：2.5mm（间隙可调）
外型尺寸：385×300×360（mm）
电源电压：AC220V±10% 50HZ±2%
适用环境温度: 0℃～40℃
适用环境湿度: ≤85% RH
外型尺寸：385×300×360(mm)
重量：22kg。

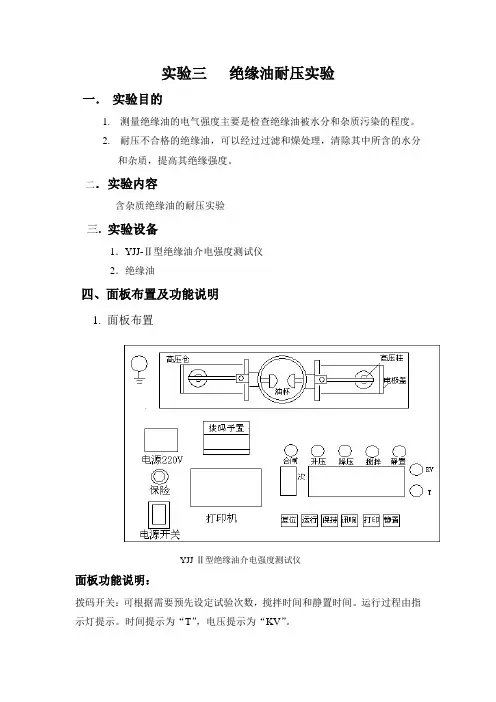

实验三 绝缘油耐压实验
